IEC 60811-4-1:2004

NORME CEI
INTERNATIONALE
IEC
60811-4-1
INTERNATIONAL
Deuxième édition
STANDARD
Second edition
2004-06
Matériaux d'isolation et de gainage des câbles
électriques et optiques – Méthodes d'essais
communes –
Partie 4-1:
Méthodes spécifiques pour les mélanges polyéthylène et
polypropylène – Résistance aux craquelures sous
contraintes dues à l'environnement – Mesure de l'indice de
fluidité à chaud – Mesure dans le polyéthylène du taux de
noir de carbone et/ou des charges minérales par méthode
de combustion directe – Mesure du taux de noir de carbone
par analyse thermogravimétrique – Evaluation de la
dispersion du noir de carbone dans le polyéthylène au
moyen d'un microscope
Insulating and sheathing materials of electric and
optical cables – Common test methods –
Part 4-1:
Methods specific to polyethylene and polypropylene
compounds – Resistance to environmental stress cracking –
Measurement of the melt flow index – Carbon black and/or
mineral filler content measurement in polyethylene by direct
combustion – Measurement of carbon black content by
thermogravimetric analysis (TGA) – Assessment of carbon
black dispersion in polyethylene using a microscope
Numéro de référence
Reference number
CEI/IEC 60811-4-1:2004
Numérotation des publications Publication numbering
Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are
sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For
devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.
Editions consolidées Consolidated editions
Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its
CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1
exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and
base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/searchpub) vous permet de faire des (www.iec.ch/searchpub) enables you to search by a
recherches en utilisant de nombreux critères, variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations en line information is also available on recently
ligne sont également disponibles sur les nouvelles issued publications, withdrawn and replaced
publications, les publications remplacées ou retirées, publications, as well as corrigenda.
ainsi que sur les corrigenda.
• IEC Just Published • IEC Just Published
Ce résumé des dernières publications parues This summary of recently issued publications
(www.iec.ch/online_news/justpub) est aussi dispo- (www.iec.ch/online_news/justpub) is also available
nible par courrier électronique. Veuillez prendre by email. Please contact the Customer Service
contact avec le Service client (voir ci-dessous) Centre (see below) for further information.
pour plus d’informations.
• Service clients • Customer Service Centre
Si vous avez des questions au sujet de cette If you have any questions regarding this
publication ou avez besoin de renseignements publication or need further assistance, please
supplémentaires, prenez contact avec le Service contact the Customer Service Centre:
clients:
Email: custserv@iec.ch Email: custserv@iec.ch
Tél: +41 22 919 02 11 Tel: +41 22 919 02 11
Fax: +41 22 919 03 00 Fax: +41 22 919 03 00
.
NORME CEI
INTERNATIONALE
IEC
60811-4-1
INTERNATIONAL
Deuxième édition
STANDARD
Second edition
2004-06
Matériaux d'isolation et de gainage des câbles
électriques et optiques – Méthodes d'essais
communes –
Partie 4-1:
Méthodes spécifiques pour les mélanges polyéthylène et
polypropylène – Résistance aux craquelures sous
contraintes dues à l'environnement – Mesure de l'indice de
fluidité à chaud – Mesure dans le polyéthylène du taux de
noir de carbone et/ou des charges minérales par méthode
de combustion directe – Mesure du taux de noir de carbone
par analyse thermogravimétrique – Evaluation de la
dispersion du noir de carbone dans le polyéthylène au
moyen d'un microscope
Insulating and sheathing materials of electric and
optical cables – Common test methods –
Part 4-1:
Methods specific to polyethylene and polypropylene
compounds – Resistance to environmental stress cracking –
Measurement of the melt flow index – Carbon black and/or
mineral filler content measurement in polyethylene by direct
combustion – Measurement of carbon black content by
thermogravimetric analysis (TGA) – Assessment of carbon
black dispersion in polyethylene using a microscope
 IEC 2004 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in any
utilisée sous quelque forme que ce soit et par aucun procédé, form or by any means, electronic or mechanical, including
électronique ou mécanique, y compris la photocopie et les photocopying and microfilm, without permission in writing from
microfilms, sans l'accord écrit de l'éditeur. the publisher.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch Web: www.iec.ch
CODE PRIX
T
PRICE CODE
Commission Electrotechnique Internationale
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
Pour prix, voir catalogue en vigueur
For price, see current catalogue

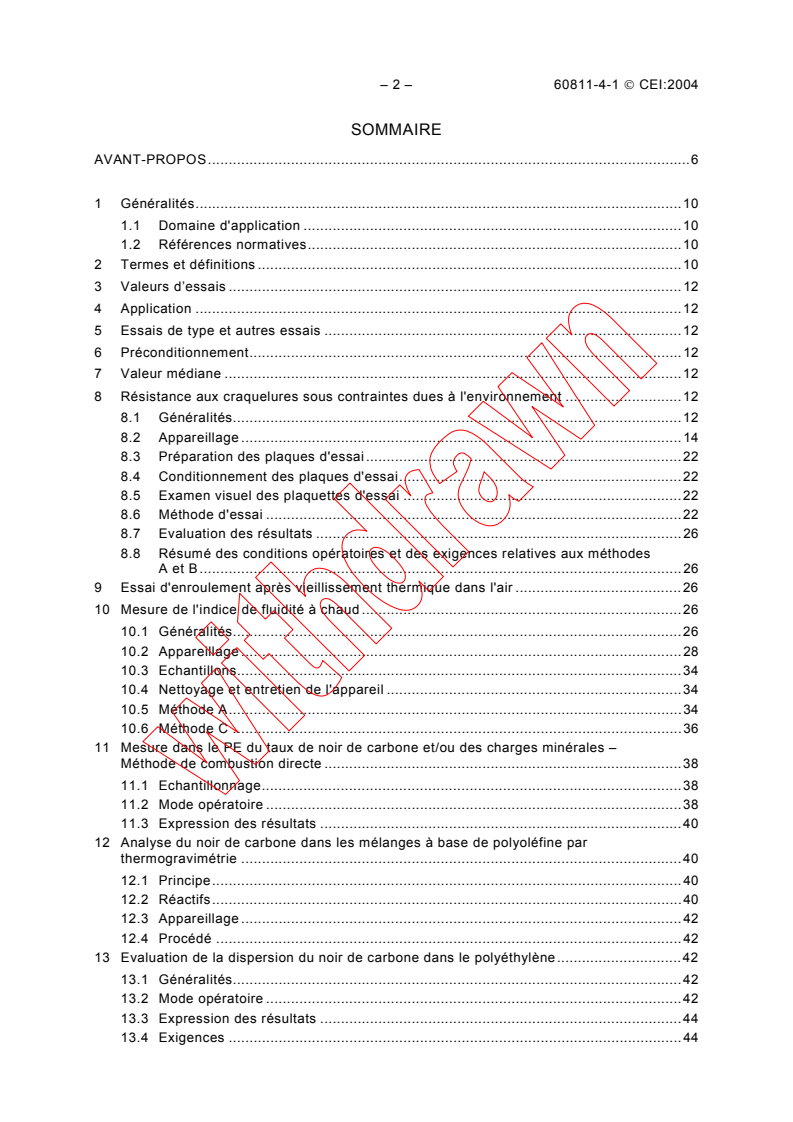

– 2 – 60811-4-1  CEI:2004
SOMMAIRE
AVANT-PROPOS.6

1 Généralités.10
1.1 Domaine d'application .10
1.2 Références normatives.10
2 Termes et définitions .10
3 Valeurs d’essais .12
4 Application .12
5 Essais de type et autres essais .12
6 Préconditionnement.12
7 Valeur médiane .12
8 Résistance aux craquelures sous contraintes dues à l'environnement .12
8.1 Généralités.12
8.2 Appareillage .14
8.3 Préparation des plaques d'essai.22
8.4 Conditionnement des plaques d'essai.22
8.5 Examen visuel des plaquettes d'essai .22
8.6 Méthode d'essai .22
8.7 Evaluation des résultats .26
8.8 Résumé des conditions opératoires et des exigences relatives aux méthodes
A et B.26
9 Essai d'enroulement après vieillissement thermique dans l'air .26
10 Mesure de l'indice de fluidité à chaud .26
10.1 Généralités.26
10.2 Appareillage .28
10.3 Echantillons.34
10.4 Nettoyage et entretien de l'appareil .34
10.5 Méthode A.34
10.6 Méthode C .36
11 Mesure dans le PE du taux de noir de carbone et/ou des charges minérales –

Méthode de combustion directe .38
11.1 Echantillonnage.38
11.2 Mode opératoire .38
11.3 Expression des résultats .40
12 Analyse du noir de carbone dans les mélanges à base de polyoléfine par
thermogravimétrie .40
12.1 Principe.40
12.2 Réactifs.40
12.3 Appareillage .42
12.4 Procédé .42
13 Evaluation de la dispersion du noir de carbone dans le polyéthylène.42
13.1 Généralités.42
13.2 Mode opératoire .42
13.3 Expression des résultats .44
13.4 Exigences .44

60811-4-1 © IEC:2004 – 3 –
CONTENTS
FOREWORD.4

1 General .11
1.1 Scope.11
1.2 Normative references .11
2 Terms and definitions .11
3 Test values.13
4 Applicability.13
5 Type tests and other tests .13
6 Pre-conditioning .13
7 Median value.13
8 Resistance to environmental stress cracking .13
8.1 General .13
8.2 Apparatus.15
8.3 Preparation of the test sheets.23
8.4 Conditioning of the test sheets .23
8.5 Visual examination of the test sheets .23
8.6 Test procedure .23
8.7 Evaluation of results.27
8.8 Summary of test conditions and requirements for procedures A and B.27
9 Wrapping test after thermal ageing in air .27
10 Measurement of the melt flow index.27
10.1 General .27
10.2 Apparatus.29
10.3 Test samples.35
10.4 Cleaning and maintenance of the apparatus.35
10.5 Method A.35
10.6 Method C .37
11 Carbon black and/or mineral filler content measurement in polyethylene – Direct
combustion method .39
11.1 Sampling .39
11.2 Test procedure .39
11.3 Expression of results.41
12 Thermogravimetric analysis of the carbon black content in polyolefine compounds.41
12.1 Principle.41
12.2 Reagents.41
12.3 Apparatus.43
12.4 Procedure .43
13 Test for the assessment of carbon black dispersion in polyethylene .43
13.1 General .43
13.2 Procedure .43
13.3 Expression of results.45
13.4 Requirements.45

– 4 – 60811-4-1  CEI:2004
Annexe A (informative) Outils et réactifs .46

Bibliographie.48

Figure 1 – Appareil à entailler .14
Figure 2 – Lame.16
Figure 3 – Presse de pliage .16
Figure 4 – Outil de transfert .18
Figure 5 – Support d'échantillon en laiton .18
Figure 6 – Tube à essai contenant le support d'éprouvettes en laiton (voir 8.2.11) sur
lequel sont maintenues dix éprouvettes .20
Figure 7 – Eprouvettes entaillées.24
Figure 8 – Appareil pour la détermination de l'indice de fluidité à chaud (schéma
montrant le cylindre extérieur à grand diamètre, la plaque de fixation A de la filière et
la plaque isolante B) .30
Figure 9 – Filière (montrant le cylindre extérieur de petit diamètre avec un exemple de
maintien de la filière) .32

Tableau 1 – Masse d'échantillon à introduire dans le cylindre, pour les Méthodes A et
C et intervalles de temps pour couper les extrudats, en fonction des indices de fluidité .38

60811-4-1 © IEC:2004 – 5 –
Annex A (informative) Tools and reagents.47

Bibliography.49

Figure 1 – Notching device .15
Figure 2 – Blade .17
Figure 3 – Bend clamp assembly .17
Figure 4 – Transfer tool assembly.19
Figure 5 – Brass channel specimen holder.19
Figure 6 – Test tube with inserted brass channel specimen holder as in 8.2.11,
containing ten test specimens.21
Figure 7 – Notched test pieces .25
Figure 8 – Apparatus for determining melt flow index (showing large external diameter
cylinder, die-retaining plate A and insulating plate B).31
Figure 9 – Die (showing small external diameter cylinder with an example method of
retaining the die).33

Table 1 – Time intervals (as a function of melt flow index) used in obtaining the cut-
offs and mass of the charge put into the cylinder for Methods A and C .39

– 6 – 60811-4-1  CEI:2004
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
MATÉRIAUX D'ISOLATION ET DE GAINAGE DES CÂBLES ÉLECTRIQUES
ET OPTIQUES – MÉTHODES D'ESSAIS COMMUNES –

Partie 4-1: Méthodes spécifiques pour les mélanges
polyéthylène et polypropylène –
Résistance aux craquelures sous contraintes dues à l'environnement –
Mesure de l'indice de fluidité à chaud –
Mesure dans le polyéthylène du taux de noir de carbone et/ou des charges
minérales par méthode de combustion directe –
Mesure du taux de noir de carbone par analyse thermogravimétrique –
Evaluation de la dispersion du noir de carbone dans le polyéthylène
au moyen d'un microscope
AVANT-PROPOS
1) La Commission Electrotechnique Internationale (CEI) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI – entre autres activités – publie des Normes
internationales, des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au
public (PAS) et des Guides (ci-après dénommés "Publication(s) de la CEI"). Leur élaboration est confiée à des
comités d'études, aux travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les
organisations internationales, gouvernementales et non gouvernementales, en liaison avec la CEI, participent
également aux travaux. La CEI collabore étroitement avec l'Organisation Internationale de Normalisation (ISO),
selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de la CEI
intéressés sont représentés dans chaque comité d’études.
3) Les Publications de la CEI se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de la CEI. Tous les efforts raisonnables sont entrepris afin que la CEI
s'assure de l'exactitude du contenu technique de ses publications; la CEI ne peut pas être tenue responsable
de l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de la CEI s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de la CEI dans leurs publications
nationales et régionales. Toutes divergences entre toutes Publications de la CEI et toutes publications
nationales ou régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) La CEI n’a prévu aucune procédure de marquage valant indication d’approbation et n'engage pas sa
responsabilité pour les équipements déclarés conformes à une de ses Publications.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à la CEI, à ses administrateurs, employés, auxiliaires ou
mandataires, y compris ses experts particuliers et les membres de ses comités d'études et des Comités
nationaux de la CEI, pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre
dommage de quelque nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais
de justice) et les dépenses découlant de la publication ou de l'utilisation de cette Publication de la CEI ou de
toute autre Publication de la CEI, ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L’attention est attirée sur le fait que certains des éléments de la présente Publication de la CEI peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60811-4-1 a été établie par le comité d'études 20 de la CEI:
Câbles électriques.
Cette deuxième édition annule et remplace la première édition, publiée en 1985, l’amende-
ment 1 (1988) et l’amendement 2 (1993), et constitue une révision technique.

60811-4-1 © IEC:2004 – 7 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
INSULATING AND SHEATHING MATERIALS OF ELECTRIC
AND OPTICAL CABLES – COMMON TEST METHODS –

Part 4-1: Methods specific to polyethylene and
polypropylene compounds –
Resistance to environmental stress cracking –
Measurement of the melt flow index –
Carbon black and/or mineral filler content measurement in polyethylene
by direct combustion – Measurement of carbon black content by
thermogravimetric analysis (TGA) –
Assessment of carbon black dispersion in polyethylene
using a microscope
FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, IEC publishes International Standards, Technical Specifications,
Technical Reports, Publicly Available Specifications (PAS) and Guides (hereafter referred to as “IEC
Publication(s)”). Their preparation is entrusted to technical committees; any IEC National Committee interested
in the subject dealt with may participate in this preparatory work. International, governmental and non-
governmental organizations liaising with the IEC also participate in this preparation. IEC collaborates closely
with the International Organization for Standardization (ISO) in accordance with conditions determined by
agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all
interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence
between any IEC Publication and the corresponding national or regional publication shall be clearly indicated in
the latter.
5) IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with an IEC Publication.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) Attention is drawn to the possibility that some of the elements of this IEC Publication may be the subject of
patent rights. IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60811-4-1 has been prepared by IEC technical committee 20:
Electric cables.
This second edition cancels and replaces the first edition, published in 1985, amendment 1
(1988) and amendment 2 (1993), and constitutes a technical revision.

– 8 – 60811-4-1  CEI:2004
Les principaux changements par rapport à l’édition précédente sont les suivants:
a) l’essai d’enroulement après vieillissement thermique dans l’air est supprimé de cette
partie de la CEI 60811. Il est maintenant décrit uniquement dans la CEI 60811-4-2;
b) une méthode thermogravimétrique pour la détermination de la teneur en noir de carbone
est ajoutée;
c) une méthode d'évaluation de la dispersion du noir de carbone est introduite.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
20/687/FDIS 20/701/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 2.
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant la date de
maintenance indiquée sur le site web de la CEI sous "http://webstore.iec.ch" dans les
données relatives à la publication recherchée. A cette date, la publication sera
• reconduite,
• supprimée,
• remplacée par une édition révisée, ou
• amendée.
60811-4-1 © IEC:2004 – 9 –
The principal changes with respect to the previous edition are listed below:
a) the wrapping test after thermal ageing in air is deleted from this part of IEC 60811. It is
now given only in IEC 60811-4-2;
b) a thermogravimetric method is added for determination of carbon black content;
c) a method is introduced for assessment of carbon black dispersion.
The text of this standard is based on the following documents:
FDIS Report on voting
20/687/FDIS 20/701/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 2.
The committee has decided that the contents of this publication will remain unchanged until
the maintenance result date indicated on the IEC web site under "http://webstore.iec.ch" in
the data related to the specific publication. At this date, the publication will be
• reconfirmed,
• withdrawn,
• replaced by a revised edition, or
• amended.
– 10 – 60811-4-1  CEI:2004
MATÉRIAUX D'ISOLATION ET DE GAINAGE DES CÂBLES ÉLECTRIQUES
ET OPTIQUES – MÉTHODES D'ESSAIS COMMUNES –

Partie 4-1: Méthodes spécifiques pour les mélanges
polyéthylène et polypropylène –
Résistance aux craquelures sous contraintes dues à l'environnement –
Mesure de l'indice de fluidité à chaud –
Mesure dans le polyéthylène du taux de noir de carbone et/ou des charges
minérales par méthode de combustion directe –
Mesure du taux de noir de carbone par analyse thermogravimétrique –
Evaluation de la dispersion du noir de carbone dans le polyéthylène
au moyen d'un microscope
1 Généralités
1.1 Domaine d'application
La présente partie de la CEI 60811 précise les méthodes d'essais à employer pour l'essai des
matériaux d'isolation et de gainage polymère des câbles électriques et optiques pour la distri-
bution d'énergie et les télécommunications, y compris les câbles à bord des navires et pour
les applications offshore. Ces méthodes d’essais s’appliquent spécifiquement aux mélanges
PE et PP, y compris les mélanges d’isolation cellulaire avec ou sans peau.
1.2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent
document. Pour les références datées, seule l'édition citée s'applique. Pour les références
non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
CEI 60811-1-3:1993, Matériaux d’isolation et de gainage des câbles électriques – Méthodes
d’essais communes – Partie 1: Application générale – Section 3: Méthodes de détermination
de la masse volumique – Essais d’absorption d’eau – Essai de rétraction
ISO 18553:2002, Méthode d'estimation de la dispersion du pigment et du noir de carbone
dans les tubes, raccords et compositions à base de polyoléfines
2 Termes et définitions
Pour les besoins de ce document, la distinction entre le polyéthylène basse densité, moyenne
densité et le PE haute densité est faite selon les explications présentées ci-dessous:
a
Densité à 23 °C
Type de polyéthylène
g/cm
Polyéthylène basse densité ≤ 0,925
Polyéthylène moyenne densité > 0,925 ≤ 0,940
Polyéthylène haute densité > 0,940
a
Les densités se rapportent aux résines non chargées et sont déterminées au moyen de la
méthode définie à l'Article 8 de la CEI 60811-1-3.

60811-4-1 © IEC:2004 – 11 –
INSULATING AND SHEATHING MATERIALS OF ELECTRIC
AND OPTICAL CABLES – COMMON TEST METHODS –

Part 4-1: Methods specific to polyethylene and
polypropylene compounds –
Resistance to environmental stress cracking –
Measurement of the melt flow index –
Carbon black and/or mineral filler content measurement in polyethylene
by direct combustion – Measurement of carbon black content by
thermogravimetric analysis (TGA) –
Assessment of carbon black dispersion in polyethylene
using a microscope
1 General
1.1 Scope
This part of IEC 60811 specifies the test methods to be used for testing polymeric insulating
and sheathing materials of electric and optical fibre cables for power distribution and telecom-
munications, including cables used on ships and in offshore applications. These test methods
apply specifically to PE and PP compounds, including cellular compounds and foam skin for
insulation.
1.2 Normative references
The following referenced documents are indispensable for the application of this document.
For dated references, only the edition cited applies. For undated references, the latest edition
of the referenced document (including any amendments) applies.
IEC 60811-1-3:1993, Insulating and sheathing materials of electric cables – Common test
methods – Part 1: General application – Section 3: Methods for determining the density –
Water absorption tests – Shrinkage test
ISO 18553:2002, Method for the assessment of the degree of pigment or carbon black
dispersion in polyolefin pipes, fittings and compounds
2 Terms and definitions
For the purposes of this document, a distinction is made between low-density, medium-
density and high-density PE as shown below:
a
Type of polyethylene Density at 23 °C
g/cm
Low-density polyethylene
≤0,925
Medium-density polyethylene
>0,925 ≤0,940
High-density polyethylene >0,940
a
These densities refer to unfilled resins as determined by the method specified in Clause 8 of IEC 60811-1-3.

– 12 – 60811-4-1  CEI:2004
3 Valeurs d’essais
Les conditions d’essais complètes (telles que températures, durées, etc.) et les exigences
d’essais complètes ne figurent pas dans cette norme. Elles figurent, en principe, dans les
normes particulières à chaque type de câble.
Toutes les exigences d’essais données dans cette norme peuvent être modifiées par la norme
du câble correspondant afin de répondre aux besoins particuliers de celui-ci.
4 Application
Les valeurs de conditionnement et les paramètres d'essais qui sont indiqués correspondent
aux mélanges d'isolation et de gainage ainsi qu'aux fils et câbles rigides et souples, des types
les plus courants.
5 Essais de type et autres essais
Cette norme décrit essentiellement des méthodes relatives aux essais de type. Pour certains
essais, des différences importantes existent entre les conditions dans lesquelles sont conduits les
essais de type et les essais plus répétitifs, comme les essais individuels; ces différences sont
alors précisées.
6 Préconditionnement
Tous les essais doivent être réalisés pas moins de 16 h après l'extrusion ou la vulcanisation
(ou la réticulation), s'il y a lieu, des mélanges d'isolation ou de gainage.
7 Valeur médiane
Plusieurs résultats d'essais étant obtenus et classés par valeurs croissantes ou décroissantes,
la valeur médiane est la valeur du milieu de la série si le nombre de valeurs disponibles est
impair, et la moyenne arithmétique des deux valeurs centrales dans la série si le nombre
est pair.
8 Résistance aux craquelures sous contraintes dues à l'environnement
8.1 Généralités
Ces procédures d'essais s'appliquent uniquement aux granulés d'origine utilisés comme
matériaux de gainage.
Méthode A
S'applique aux matériaux soumis à des conditions et à des environnements moins sévères
pour le système câblé.
Méthode B
S'applique aux matériaux soumis à des conditions et à des environnements plus sévères pour
le système câblé.
60811-4-1 © IEC:2004 – 13 –
3 Test values
Full test conditions (such as temperatures, durations, etc.) and full test requirements are not
specified in this standard. It is intended that they should be specified by the standard dealing
with the relevant type of cable.
Any test requirements which are given in this standard may be modified by the relevant cable
standard to suit the needs of a particular type of cable.
4 Applicability
Conditioning values and testing parameters are specified for the most common types of
insulating and sheathing compounds and of cables, wires and cords.
5 Type tests and other tests
The test methods described in this standard are primarily intended to be used for type tests.
In certain tests, where there are essential differences between the conditions for type tests
and those for more frequent tests, such as routine tests, these differences are indicated.
6 Pre-conditioning
All the tests shall be carried out not less than 16 h after the extrusion or vulcanization (or
cross-linking), if any, of the insulating or sheathing compounds.
7 Median value
When several test results have been obtained and ordered in an increasing or decreasing
succession, the median value is the middle value if the number of available values is odd, and
the mean of the two middle values if the number is even.
8 Resistance to environmental stress cracking
8.1 General
These test procedures apply only to the original granules used as sheathing materials.
Procedure A
Applies to materials which will encounter less severe cable system conditions and environ-
ments.
Procedure B
Applies to materials which will encounter more severe cable system conditions and environ-
ments.
– 14 – 60811-4-1  CEI:2004
8.2 Appareillage
L’appareillage doit comporter les éléments suivants:
8.2.1 Presse chauffante pour fabriquer les plaques d'essai moulées, munie de plateaux plus
larges que les plaques d'appui.
8.2.2 Deux plaques d'appui en métal rigide de (6 ± 0,5) mm d'épaisseur et d'environ
200 mm × 230 mm de côté, percées chacune d'un trou sur un côté de manière qu'un
indicateur de température puisse être logé dans les 5 mm mesurés à partir du centre de la
plaque.
8.2.3 Deux feuilles intercalaires d'environ 200 mm × 230 mm, par exemple des feuilles en
aluminium de 0,1 mm à 0,2 mm d'épaisseur.
8.2.4 Des châssis de moulage prévus pour réaliser des plaques d'essai 150 mm x 180 mm x
(3,3 ± 0,1) mm comportant un angle intérieur arrondi sur un rayon de 3 mm.
8.2.5 Une étuve à air chauffée électriquement avec circulation d'air forcée et un dispositif de
programmation permettant d'abaisser la température à une vitesse de (5 ± 0,5) K/h.
8.2.6 Un emporte-pièce, propre, affûté, sans défaut, ainsi qu'une presse permettant de
découper des éprouvettes de (38,0 ± 2,5) mm × (13,0 ± 0,8) mm ou tout autre dispositif
adéquat.
8.2.7 Un micromètre à cadran à touches planes de 4 mm à 8 mm de diamètre et à jauge de
2 2
pression de 5 N/cm à 8 N/cm .
8.2.8 Appareil à entailler (voir Figure 1), muni de lames (voir Figure 2).
IEC  621/04
NOTE La lame est profilée à partir de lames «Gem» selon la Figure 2; voir également l’Annexe A.
Figure 1 – Appareil à entailler

60811-4-1 © IEC:2004 – 15 –
8.2 Apparatus
The apparatus shall comprise the following elements:
8.2.1 Heatable press for producing moulded test sheets, with platens which are larger than
the backing plates.
8.2.2 Two rigid metal backing plates (6 ± 0,5) mm thick and about 200 mm × 230 mm in
area, each drilled with a hole from one edge so that a temperature sensor can be located
within 5 mm of the centre of the plate.
8.2.3 Two separator sheets, about 200 mm × 230 mm, for instance aluminium foil 0,1 mm
to 0,2 mm thick.
8.2.4 Suitable moulding chases for producing test sheets, 150 mm × 180 mm ×
(3,3 ± 0,1) mm with internal corners rounded to a radius of 3 mm.
8.2.5 Electrically heated air oven with forced air circulation and programming device which
lowers temperature at a rate of (5 ± 0,5) K/h.
8.2.6 Clean, sharp, undamaged blanking die with blanking press suitable for cutting test
pieces (38,0 ± 2,5) mm × (13,0 ± 0,8) mm or other suitable devices.
8.2.7 Dial gauge, with plane gauging faces 4 mm to 8 mm in diameter and a gauging
2 2
pressure of 5 N/cm to 8 N/cm .
8.2.8 Notching devices as in Figure 1 with blades as in Figure 2.
IEC  621/04
NOTE The blade is made of “Gem” blades as in Figure 2 – see also Annex A.
Figure 1 – Notching device
– 16 – 60811-4-1  CEI:2004
Dimensions en millimètres
+0,2
19,0
−0,1
9,5
R1,5
IEC  622/04
Figure 2 – Lame
8.2.9 Presse de pliage (voir Figure 3) comprenant un étau ou tout autre dispositif permettant
d'obtenir la fermeture symétrique des mâchoires de serrage.

IEC  623/04
Légende
1 Presse arrière 4 Guide
2 Insérer l’éprouvette 5 Ecrou
3 Presse avant
Figure 3 – Presse de pliage
3,0
60811-4-1 © IEC:200
...
