IEC 60811-4-2:2004

NORME CEI
INTERNATIONALE
IEC
60811-4-2
INTERNATIONAL
Deuxième édition
STANDARD
Second edition
2004-05
Matériaux d'isolation et de gainage des câbles
électriques et optiques – Méthodes d'essais
communes –
Partie 4-2:
Méthodes spécifiques pour les mélanges polyéthylène et
polypropylène – Résistance à la traction et allongement à la rupture
après conditionnement à température élevée – Essai d'enroulement
après conditionnement à température élevée – Essai d'enroulement
après vieillissement thermique dans l'air – Mesure de l'augmentation
de masse – Essai de stabilité à long terme – Méthode d'essai pour
l'oxydation catalytique par le cuivre

Insulating and sheathing materials of electric
and optical cables – Common test methods –
Part 4-2:
Methods specific to polyethylene and polypropylene compounds –
Tensile strength and elongation at break after conditioning at
elevated temperature – Wrapping test after conditioning at elevated
temperature – Wrapping test after thermal ageing in air –
Measurement of mass increase – Long-term stability test –
Test method for copper-catalyzed oxidative degradation
Numéro de référence
Reference number
CEI/IEC 60811-4-2:2004

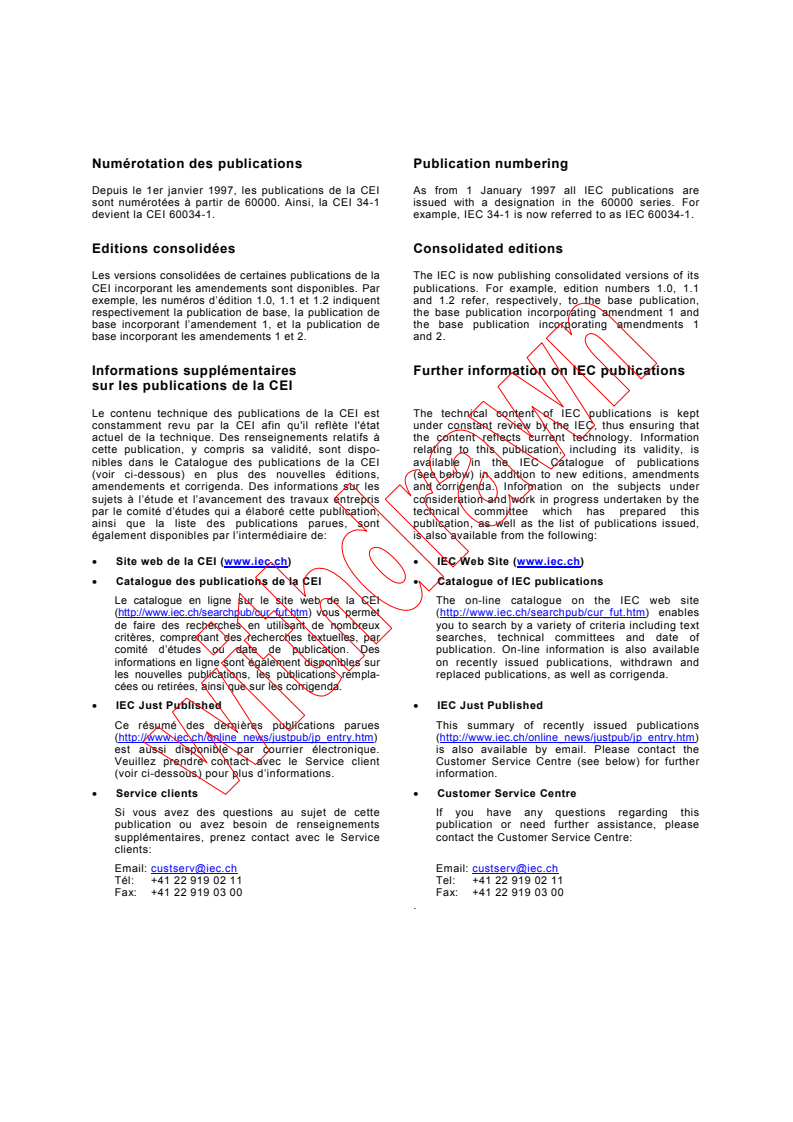

Numérotation des publications Publication numbering
Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are
sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For
devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.
Editions consolidées Consolidated editions
Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its
CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1
exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and
base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(http://www.iec.ch/searchpub/cur_fut.htm) vous permet (http://www.iec.ch/searchpub/cur_fut.htm) enables
de faire des recherches en utilisant de nombreux you to search by a variety of criteria including text
critères, comprenant des recherches textuelles, par searches, technical committees and date of
comité d’études ou date de publication. Des publication. On-line information is also available
informations en ligne sont également disponibles sur on recently issued publications, withdrawn and
les nouvelles publications, les publications rempla- replaced publications, as well as corrigenda.
cées ou retirées, ainsi que sur les corrigenda.
• IEC Just Published • IEC Just Published
Ce résumé des dernières publications parues This summary of recently issued publications
(http://www.iec.ch/online_news/justpub/jp_entry.htm) (http://www.iec.ch/online_news/justpub/jp_entry.htm)
est aussi disponible par courrier électronique. is also available by email. Please contact the
Veuillez prendre contact avec le Service client Customer Service Centre (see below) for further
(voir ci-dessous) pour plus d’informations. information.
• Service clients • Customer Service Centre
Si vous avez des questions au sujet de cette If you have any questions regarding this
publication ou avez besoin de renseignements publication or need further assistance, please
supplémentaires, prenez contact avec le Service contact the Customer Service Centre:
clients:
Email: custserv@iec.ch Email: custserv@iec.ch
Tél: +41 22 919 02 11 Tel: +41 22 919 02 11
Fax: +41 22 919 03 00 Fax: +41 22 919 03 00
.
NORME CEI
INTERNATIONALE
IEC
60811-4-2
INTERNATIONAL
Deuxième édition
STANDARD
Second edition
2004-05
Matériaux d'isolation et de gainage des câbles
électriques et optiques – Méthodes d'essais
communes –
Partie 4-2:
Méthodes spécifiques pour les mélanges polyéthylène et
polypropylène – Résistance à la traction et allongement à la rupture
après conditionnement à température élevée – Essai d'enroulement
après conditionnement à température élevée – Essai d'enroulement
après vieillissement thermique dans l'air – Mesure de l'augmentation
de masse – Essai de stabilité à long terme – Méthode d'essai pour
l'oxydation catalytique par le cuivre

Insulating and sheathing materials of electric
and optical cables – Common test methods –
Part 4-2:
Methods specific to polyethylene and polypropylene compounds –
Tensile strength and elongation at break after conditioning at
elevated temperature – Wrapping test after conditioning at elevated
temperature – Wrapping test after thermal ageing in air –
Measurement of mass increase – Long-term stability test –
Test method for copper-catalyzed oxidative degradation
 IEC 2004 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in any
utilisée sous quelque forme que ce soit et par aucun procédé, form or by any means, electronic or mechanical, including
électronique ou mécanique, y compris la photocopie et les photocopying and microfilm, without permission in writing from
microfilms, sans l'accord écrit de l'éditeur. the publisher.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch Web: www.iec.ch
CODE PRIX
Q
PRICE CODE
Commission Electrotechnique Internationale
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
Pour prix, voir catalogue en vigueur
For price, see current catalogue

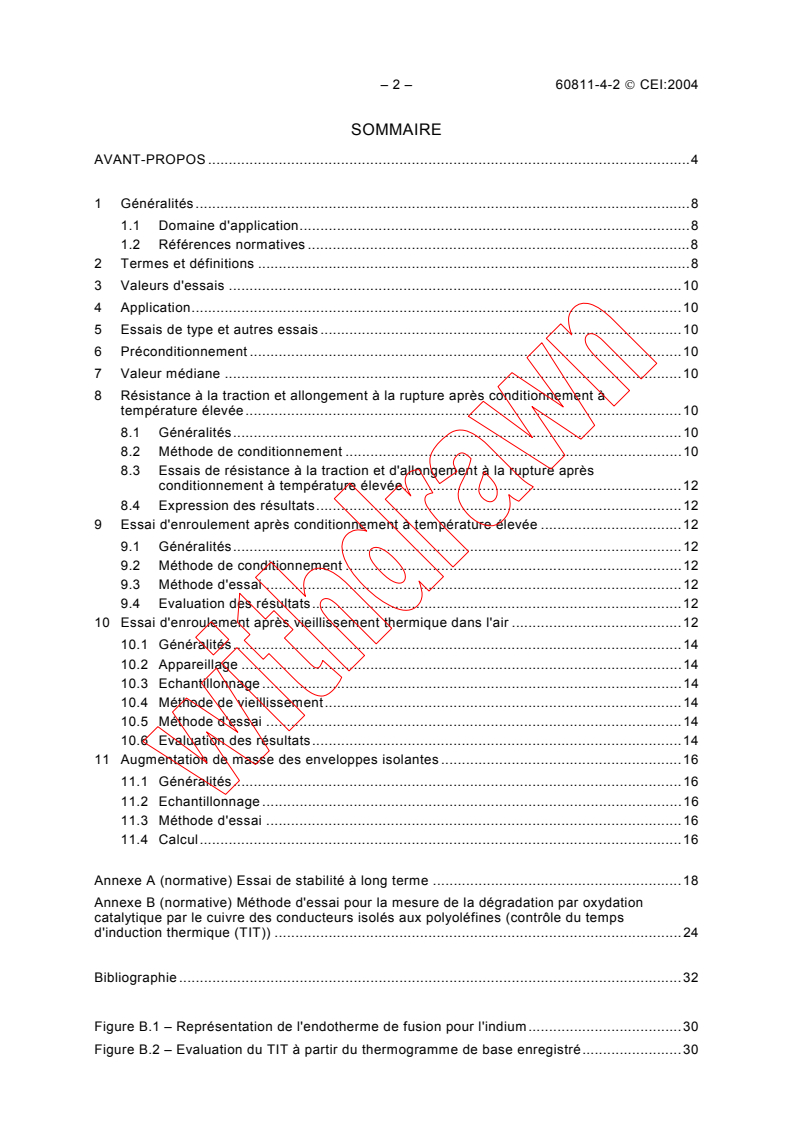

– 2 – 60811-4-2  CEI:2004
SOMMAIRE
AVANT-PROPOS .4

1 Généralités.8
1.1 Domaine d'application.8
1.2 Références normatives.8
2 Termes et définitions .8
3 Valeurs d'essais.10
4 Application.10
5 Essais de type et autres essais .10
6 Préconditionnement.10
7 Valeur médiane.10
8 Résistance à la traction et allongement à la rupture après conditionnement à
température élevée.10
8.1 Généralités.10
8.2 Méthode de conditionnement .10
8.3 Essais de résistance à la traction et d'allongement à la rupture après
conditionnement à température élevée.12
8.4 Expression des résultats.12
9 Essai d'enroulement après conditionnement à température élevée .12
9.1 Généralités.12
9.2 Méthode de conditionnement .12
9.3 Méthode d'essai.12
9.4 Evaluation des résultats.12
10 Essai d'enroulement après vieillissement thermique dans l'air .12
10.1 Généralités.14
10.2 Appareillage.14
10.3 Echantillonnage.14
10.4 Méthode de vieillissement.14
10.5 Méthode d'essai.14
10.6 Evaluation des résultats.14
11 Augmentation de masse des enveloppes isolantes .16
11.1 Généralités.16
11.2 Echantillonnage.16
11.3 Méthode d'essai.16
11.4 Calcul.16

Annexe A (normative) Essai de stabilité à long terme .18
Annexe B (normative) Méthode d'essai pour la mesure de la dégradation par oxydation
catalytique par le cuivre des conducteurs isolés aux polyoléfines (contrôle du temps
d'induction thermique (TIT)) .24

Bibliographie .32

Figure B.1 – Représentation de l'endotherme de fusion pour l'indium.30
Figure B.2 – Evaluation du TIT à partir du thermogramme de base enregistré.30

60811-4-2  IEC:2004 – 3 –
CONTENTS
FOREWORD.5

1 General.9
1.1 Scope.9
1.2 Normative references.9
2 Terms and definitions .9
3 Test values.11
4 Applicability.11
5 Type tests and other tests.11
6 Pre-conditioning.11
7 Median value.11
8 Tensile strength and elongation at break after conditioning at elevated temperature .11
8.1 General.11
8.2 Conditioning procedure.11
8.3 Tensile strength and elongation tests after conditioning at elevated
temperature.13
8.4 Expression of results .13
9 Wrapping test after conditioning at elevated temperature .13
9.1 General.13
9.2 Conditioning procedure.13
9.3 Test procedure.13
9.4 Evaluation of results .13
10 Wrapping test after thermal ageing in air.13
10.1 General.15
10.2 Apparatus.15
10.3 Sampling.15
10.4 Ageing procedure.15
10.5 Test procedure.15
10.6 Evaluation of results .15
11 Mass increase of insulation.17
11.1 General.17
11.2 Sampling.17
11.3 Test procedure.17
11.4 Calculation.17

Annex A (normative) Long-term stability test.19
Annex B (normative) Test method for copper-catalyzed oxidative degradation of
polyolefin insulated conductors (Oxidation Induction Time (OIT) test) .25

Bibliography .33

Figure B.1 – Representative melting endotherm for Indium .31
Figure B.2 – Evaluation of OIT from recorded-time-based thermogram .31

– 4 – 60811-4-2  CEI:2004
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
MATÉRIAUX D'ISOLATION ET DE GAINAGE DES CÂBLES ÉLECTRIQUES
ET OPTIQUES – MÉTHODES D'ESSAIS COMMUNES –

Partie 4-2: Méthodes spécifiques pour les mélanges
polyéthylène et polypropylène –
Résistance à la traction et allongement à la rupture après
conditionnement à température élevée –
Essai d'enroulement après conditionnement à température élevée –
Essai d'enroulement après vieillissement thermique dans l'air –
Mesure de l'augmentation de masse –
Essai de stabilité à long terme –
Méthode d'essai pour l'oxydation catalytique par le cuivre

AVANT-PROPOS
1) La Commission Electrotechnique Internationale (CEI) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI – entre autres activités – publie des Normes internationales,
des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au public (PAS) et des
Guides (ci-après dénommés "Publication(s) de la CEI"). Leur élaboration est confiée à des comités d'études,
aux travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les organisations
internationales, gouvernementales et non gouvernementales, en liaison avec la CEI, participent également aux
travaux. La CEI collabore étroitement avec l'Organisation Internationale de Normalisation (ISO), selon des
conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de la CEI
intéressés sont représentés dans chaque comité d’études.
3) Les Publications de la CEI se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de la CEI. Tous les efforts raisonnables sont entrepris afin que la CEI
s'assure de l'exactitude du contenu technique de ses publications; la CEI ne peut pas être tenue responsable de
l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de la CEI s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de la CEI dans leurs publications
nationales et régionales. Toutes divergences entre toutes Publications de la CEI et toutes publications
nationales ou régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) La CEI n’a prévu aucune procédure de marquage valant indication d’approbation et n'engage pas sa
responsabilité pour les équipements déclarés conformes à une de ses Publications.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à la CEI, à ses administrateurs, employés, auxiliaires ou
mandataires, y compris ses experts particuliers et les membres de ses comités d'études et des Comités
nationaux de la CEI, pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre
dommage de quelque nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais
de justice) et les dépenses découlant de la publication ou de l'utilisation de cette Publication de la CEI ou de
toute autre Publication de la CEI, ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L’attention est attirée sur le fait que certains des éléments de la présente Publication de la CEI peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60811-4-2 a été établie par le comité d'études 20 de la CEI:
Câbles électriques.
Cette deuxième édition annule et remplace la première édition, publiée en 1990.

60811-4-2  IEC:2004 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
INSULATING AND SHEATHING MATERIALS OF ELECTRIC
AND OPTICAL CABLES – COMMON TEST METHODS –

Part 4-2: Methods specific to polyethylene and
polypropylene compounds –
Tensile strength and elongation at break after conditioning at elevated
temperature – Wrapping test after conditioning at elevated temperature –
Wrapping test after thermal ageing in air –
Measurement of mass increase – Long-term stability test –
Test method for copper-catalyzed oxidative degradation

FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, IEC publishes International Standards, Technical Specifications,
Technical Reports, Publicly Available Specifications (PAS) and Guides (hereafter referred to as “IEC
Publication(s)”). Their preparation is entrusted to technical committees; any IEC National Committee interested
in the subject dealt with may participate in this preparatory work. International, governmental and non-
governmental organizations liaising with the IEC also participate in this preparation. IEC collaborates closely
with the International Organization for Standardization (ISO) in accordance with conditions determined by
agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all
interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence
between any IEC Publication and the corresponding national or regional publication shall be clearly indicated in
the latter.
5) IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with an IEC Publication.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) Attention is drawn to the possibility that some of the elements of this IEC Publication may be the subject of
patent rights. IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60811-4-2 has been prepared by IEC technical committee 20:
Electric cables.
This second edition cancels and replaces the first edition, published in 1990.

– 6 – 60811-4-2  CEI:2004
Cette édition inclut les modifications techniques majeures suivantes par rapport à l’édition
précédente:
a) Une mesure de la résistance à la traction est incluse dans l’Article 8.
b) L’Article 10 est maintenant la seule méthode de la CEI 60811 pour l’essai d'enroulement
après vieillissement thermique dans l'air.
c) Deux conditions de vieillissement sont maintenant spécifiées pour l’essai de stabilité à
long terme dans l’Annexe A.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
20/686/FDIS 20/695/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 2.
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2008. A cette
date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
60811-4-2  IEC:2004 – 7 –
The principal changes with respect to the previous edition are listed below:
a) A measurement of tensile strength is included in Clause 8.
b) Clause 10 is now the only method in IEC 60811 for wrapping test after thermal ageing in
air.
c) Two ageing conditions are now specified for the long-term stability test in Annex A.
The text of this standard is based on the following documents:
FDIS Report on voting
20/686/FDIS 20/695/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 2.
The committee has decided that the contents of this publication will remain unchanged until
2008. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
– 8 – 60811-4-2  CEI:2004
MATÉRIAUX D'ISOLATION ET DE GAINAGE DES CÂBLES ÉLECTRIQUES
ET OPTIQUES – MÉTHODES D'ESSAIS COMMUNES –

Partie 4-2: Méthodes spécifiques pour les mélanges
polyéthylène et polypropylène –
Résistance à la traction et allongement à la rupture après
conditionnement à température élevée –
Essai d'enroulement après conditionnement à température élevée –
Essai d'enroulement après vieillissement thermique dans l'air –
Mesure de l'augmentation de masse –
Essai de stabilité à long terme –
Méthode d'essai pour l'oxydation catalytique par le cuivre

1 Généralités
1.1 Domaine d'application
La présente partie de la CEI 60811 spécifie les méthodes d'essai à employer pour l'essai des
matériaux polymères d'isolation et de gainage des câbles électriques et des câbles à fibres
optiques pour la distribution d’énergie et de télécommunication, y compris les câbles utilisés à
bord des navires, et pour les applications offshore.
1.2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent
document. Pour les références datées, seule l'édition citée s'applique. Pour les références non
datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
CEI 60811-1-1:1993, Méthodes d’essais communes pour les matériaux d’isolation et de
gainage des câbles électriques – Partie 1: Méthodes d’application générale – Section 1:
Mesure des épaisseurs et des dimensions extérieures – Détermination des propriétés
mécaniques
CEI 60811-1-3:1993, Matériaux d’isolation et de gainage des câbles électriques – Partie 1:
Application générale – Section 3: Méthodes de détermination de la masse volumique – Essais
d’absorption d’eau – Essai de rétraction
ISO 188, Caoutchouc vulcanisé ou thermoplastique – Essai de résistance au vieillissement
accéléré et à la chaleur (disponible seulement en anglais)
2 Termes et définitions
Pour les besoins de la présente norme, la distinction entre le polyéthylène basse densité,
moyenne densité et le PE haute densité, est faite selon les explications ci-après:
a
Densité à 23 °C
Type de polyéthylène
g/cm
Polyéthylène basse densité ≤ 0,925
Polyéthylène moyenne densité > 0,925 ≤ 0,940
Polyéthylène haute densité > 0,940
a
Les densités se rapportent aux résines non chargées et sont déterminées au moyen de
la méthode définie à l'Article 8 de la CEI 60811-1-3.

60811-4-2  IEC:2004 – 9 –
INSULATING AND SHEATHING MATERIALS OF ELECTRIC
AND OPTICAL CABLES – COMMON TEST METHODS –

Part 4-2: Methods specific to polyethylene and
polypropylene compounds –
Tensile strength and elongation at break after conditioning at elevated
temperature – Wrapping test after conditioning at elevated temperature –
Wrapping test after thermal ageing in air –
Measurement of mass increase – Long-term stability test –
Test method for copper-catalyzed oxidative degradation

1 General
1.1 Scope
This part of IEC 60811 specifies the test methods for testing polymeric insulating and sheath-
ing materials of electric and optical fibre cables for power distribution and communications,
including cables used on ships and in offshore applications. These test methods apply
specifically to polyolefin insulation and sheath.
1.2 Normative references
The following referenced documents are indispensable for the application of this document. For
dated references, only the edition cited applies. For undated references, the latest edition of
the referenced document (including any amendments) applies.
IEC 60811-1-1:1993, Common test methods for insulating and sheathing materials of electric
cables – Part 1: Methods for general application – Section 1: Measurement of thickness and
overall dimensions – Tests for determining the mechanical properties
IEC 60811-1-3:1993, Insulating and sheathing materials of electric and optical cables – Part 1:
General application – Section 3: Methods for determining the density – Water absorption tests
– Shrinkage test
ISO 188, Rubber, vulcanized or thermoplastic – Accelerated ageing and heat-resistance tests
2 Terms and definitions
For the purposes of this standard, a distinction is made between low density, medium density
and high-density PE as shown below:
a
Density at 23 °C
Type of polyethylene
g/cm
Low-density polyethylene
≤ 0,925
Medium-density polyethylene >0,925 ≤ 0,940
High-density polyethylene > 0,940
a
These densities refer to unfilled resins, as determined by the method specified in Clause 8 of IEC 60811-1-3.

– 10 – 60811-4-2  CEI:2004
3 Valeurs d’essais
Les exigences complètes des essais (telles que températures, durées, etc.) et les résultats à
obtenir ne sont pas spécifiées dans cette norme. Ils figurent, en principe, dans les normes
particulières à chaque type de câble.
Toutes les valeurs exigées pour les essais dans cette norme peuvent être modifiées par la
norme du câble correspondant afin de répondre aux exigences particulières de celui-ci.
4 Application
Les valeurs de conditionnement et les paramètres d'essais sont spécifiés pour la plupart des
types courants des mélanges d’isolation et de gainage et dans les spécifications des câbles,
fils et cordons.
5 Essais de type et autres essais
Cette norme décrit essentiellement des méthodes relatives aux essais de type. Pour certains
essais, des différences importantes existent entre les conditions dans lesquelles sont conduits
les essais de type et les essais plus répétitifs, comme les essais individuels; ces différences
sont alors précisées.
Pour les câbles et cordons multiconducteurs, au maximum trois conducteurs (de différentes
couleurs, si c'est le cas) doivent être essayés, si rien d'autre n'est spécifié dans la norme
correspondante du câble.
6 Préconditionnement
Tous les essais doivent être réalisés au moins 16 h après l'extrusion ou la vulcanisation (ou la
réticulation), s'il y a lieu, des mélanges d'isolation ou de gainage.
7 Valeur médiane
Plusieurs résultats d'essais étant obtenus et classés par valeurs croissantes ou décroissantes,
la valeur médiane est la valeur du milieu de la série si le nombre des valeurs disponibles est
impair, et la moyenne arithmétique des deux valeurs centrales dans la série si le nombre est
pair.
8 Résistance à la traction et allongement à la rupture après conditionnement à
température élevée
8.1 Généralités
Cet essai concerne les échantillons des câbles remplis, des enveloppes isolantes en
polyoléfine d'épaisseur supérieure à 0,8 mm et les gaines polyoléfines directement en contact
avec les produits de remplissage.
8.2 Méthode de conditionnement
Un échantillon de câble terminé, de longueur suffisante, doit être conditionné à température
élevée dans l'air (c'est-à-dire suspendu dans une étuve). La durée de l'essai et la température
de l'air maintenue constante doivent être comme suit:

60811-4-2  IEC:2004 – 11 –
3 Test values
Full test conditions (such as temperatures, durations, etc.) and full test requirements are not
specified in this standard. It is intended that they should be specified by the standard dealing
with the relevant type of cable.
Any test requirements which are given in this standard may be modified by the relevant cable
standard to suit the needs of a particular type of cable.
4 Applicability
Conditioning values and testing parameters are specified for the most common types of
insulating and sheathing compounds and of cables, wires and cords.
5 Type tests and other tests
The test methods described in this standard are primarily intended to be used for type tests. In
certain tests, where there are essential differences between the conditions for type tests and
those for more frequent tests, such as routine tests, these differences are indicated.
For multicore cables and cords, not more than three cores (of different colours, if any) shall be
tested unless otherwise specified in the relevant cable standard.
6 Pre-conditioning
All the tests shall be carried out not less than 16 h after the extrusion or vulcanization (or
cross-linking), if any, of the compounds used for insulating or sheathing.
7 Median value
When several test results have been obtained and ordered in an increasing or decreasing
succession, the median value is the middle value if the number of available values is odd, and
the mean of the two middle values if the number is even.
8 Tensile strength and elongation at break after conditioning at elevated
temperature
8.1 General
This test is intended for samples, from filled cables, of polyolefin insulations with a wall
thickness of more than 0,8 mm and for polyolefin sheaths in direct contact with filling
compound.
8.2 Conditioning procedure
A sample of complete cable of sufficient length shall be conditioned in air (i.e. suspended in an
oven). The duration of the test and temperature of the air maintained continuously shall be as
follows:
– 12 – 60811-4-2  CEI:2004
– 7 × 24 h à (60 ± 2) °C pour les matières de remplissage ayant un point de goutte nominal
supérieur à 50 °C et inférieur ou égal à 70 °C,
– 7 × 24 h à (70 ± 2) °C pour les matières de remplissage ayant un point de goutte supérieur
à 70 °C.
NOTE Pour l'explication du point de goutte, voir l'Article 4 de la CEI 60811-5-1.
Après ce conditionnement, l'échantillon de câble doit être laissé à température ambiante, sans
exposition directe au rayonnement solaire, pendant au moins 16 h. Ensuite la gaine et les
conducteurs à essayer doivent être enlevés du câble et nettoyés par un moyen approprié.
8.3 Essais de résistance à la traction et d'allongement à la rupture après
conditionnement à température élevée
Les essais de résistance à la traction et/ou d'allongement à la rupture conformément aux
exigences de la norme de câble, doivent être réalisés sur des éprouvettes conformes à 8.2 en
accord avec l'Article 9 de la CEI 60811-1-1 sans vieillissement supplémentaire.
8.4 Expression des résultats
La valeur médiane des valeurs de résistance à la traction et/ou d'allongement à la rupture doit
être enregistrée comme la résistance à la traction et/ou d'allongement à la rupture.
9 Essai d'enroulement après conditionnement à température élevée
9.1 Généralités
Cet essai s'applique aux enveloppes isolantes à base de polyoléfines des câbles remplis ayant
une épaisseur radiale inférieure ou égale à 0,8 mm.
9.2 Méthode de conditionnement
Le conditionnement doit être effectué comme spécifié en 8.2. Les conducteurs à essayer
doivent être prélevés sur le câble et nettoyés par un moyen approprié.
9.3 Méthode d'essai
Les éprouvettes conformément à 9.2 doivent être soumises à un essai d'enroulement suivant
la méthode spécifiée en 10.5.2.
Pour les enveloppes isolantes cellulaires, y compris les enveloppes cellulaires avec peau,
d'épaisseur inférieure ou égale à 0,2 mm, l'effort de traction exercé sur le conducteur dénudé
doit être ramené, en fonction de la section du conducteur, à environ 7,5 N/mm .
9.4 Evaluation des résultats
Après refroidissement à la température ambiante, les éprouvettes ne doivent pas présenter de
craquelures lorsqu'elles sont examinées visuellement, sans grossissement, avec une vue
normale ou corrigée. L'essai peut être répété une seule fois si une éprouvette n'est pas
conforme.
10 Essai d'enroulement après vieillissement thermique dans l'air
Cette méthode d'essai doit être considérée comme une méthode de vieillissement pour les
isolations à base de polyoléfines et est donc comprise dans la présente Partie 4-2 de la
CEI 60811.
60811-4-2  IEC:2004 – 13 –
– 7 × 24 h at (60 ± 2) °C for filling compound having a nominal drop-point above 50 °C and up
to and including 70 °C;
– 7 × 24 h at (70 ± 2) °C for filling compound having a nominal drop-point above 70 °C.
NOTE For an explanation of the drop-point, see Clause 4 of IEC 60811-5-1.
After conditioning, the cable sample shall be left at ambient temperature for at least 16 h
without being exposed to direct sunlight. Then the sheath and cores to be tested shall be taken
from the cable and shall be cleaned by suitable means.
8.3 Tensile strength and elongation tests after conditioning at elevated temperature
Tensile strength and/or elongation tests, with respect to requirements in the cable standard, on
test pieces according to 8.2 shall be performed in accordance with Clause 9 of IEC 60811-1-1
without any further ageing treatment.
8.4 Expression of results
The median of the values of tensile strength and/or elongation at break shall be recorded as
the tensile strength and/or elongation at break.
9 Wrapping test after conditioning at elevated temperature
9.1 General
This test is intended for samples, from filled cables, of polyolefin insulation having a wall
thickness of less than or equal to 0,8 mm.
9.2 Conditioning procedure
The conditioning shall be carried out as specified in 8.2. The cores to be tested shall then be
taken from the cable and shall be cleaned by suitable means.
9.3 Test procedure
Test pieces according to 9.2 shall be subjected to a wrapping test in accordance with the
method specified in 10.5.2.
For cellular insulations, including foam skin, having a wall thickness below or equal to 0,2 mm
the pull exerted on the exposed conductor shall be reduced to about 7,5 N/mm with respect to
the conductor cross-section.
9.4 Evaluation of results
After cooling down to ambient temperature, the test pieces shall show no cracks when
examined with normal or corrected vision without magnification. The test may be repeated once
only if one test piece fails.
10 Wrapping test after thermal ageing in air
This test method shall be considered as an ageing method for polyolefin insulations and is
therefore included in this Part 4-2 of IEC 60811.

– 14 – 60811-4-2  CEI:2004
10.1 Généralités
Cet essai s'applique aux enveloppes isolantes à base de polyoléfine des câbles non remplis et
des assemblages de conducteurs destinés aux câbles remplis, là où l'enveloppe isolante a une
épaisseur radiale inférieure ou égale à 0,8 mm.
10.2 Appareillage
10.2.1 Mandrin en métal poli et poids.
10.2.2 Enrouleur, mécanique de préférence.
10.2.3 Enceinte chauffée électriquement avec circulation d'air naturelle.
10.3 Echantillonnage
L'essai doit être effectué sur quatre éprouvettes de chaque longueur de câble ou de
conducteur à essayer.
Prendre un échantillon de 2 m de long et le couper en quatre tronçons d'égale longueur.
Enlever soigneusement les revêtements et les tresses des éprouvettes, si nécessaire, ainsi
que les matières de remplissage qui peuvent adhérer aux conducteurs.
Laisser l'âme dans l'isolant. Puis redresser les éprouvettes.
10.4 Méthode de vieillissement
Les éprouvettes préparées suivant 10.3 doivent être suspendues verticalement pendant
14 × 24 h à (100 ± 2) °C au milieu de l'enceinte chauffante suivant 10.2.3, de manière que
chaque éprouvette soit au moins à 20 mm d'une autre. Le volume occupé par les éprouvettes
ne doit pas dépasser 2 % du volume total de l'enceinte. Immédiatement après la période de
vieillissement, les éprouvettes doivent être retirées de l'enceinte et laissées à la température
ambiante, pendant au moins 16 h, en évitant de les exposer à la lumière solaire.
NOTE Le temps de vieillissement et/ou la température de vieillissement peuvent être augmentés, si exigé, par les
spécifications particulières des câbles concernés.
10.5 Méthode d'essai
10.5.1 Les éprouvettes selon 10.3 doivent être soumises, après vieillissement conformément
à 10.4 à un essai d'enroulement à la température ambiante.
10.5.2 Le conducteur doit être dénudé à une extrémité sur laquelle doit être appliquée, au
moyen d'un poids, une traction d'environ 15 N/mm ± 20 % selon la section de l'âme. L'autre
extrémité doit être enroulée dix fois sur un mandrin métallique, à l'aide du dispositif décrit
conformément à 10.2.2, à la vitesse d'environ 1 t/5 s.
Le diamètre d'enroulement doit être de 1 à 1,5 fois le diamètre de l'éprouvette. Les éprouvettes
enroulées doivent être ensuite séparées du mandrin et maintenues en hélice pendant 24 h à
(70 ± 2) °C en position verticale, bien au milieu de l'enceinte chauffante conformément à
10.2.3.
10.6 Evaluation des résultats
Après refroidissement à la température ambiante, les éprouvettes ne doivent pas présenter de
craquelures lorsqu'elles sont examinées visuellement, sans grossissement, avec une vue
normale ou corrigée. L'essai peut être répété une nouvelle fois si une éprouvette n'est pas
conforme.
60811-4-2  IEC:2004 – 15 –
10.1 General
This test is intended for polyolefin insulations of unfilled cables and of dry cores for filled
cables,
...
