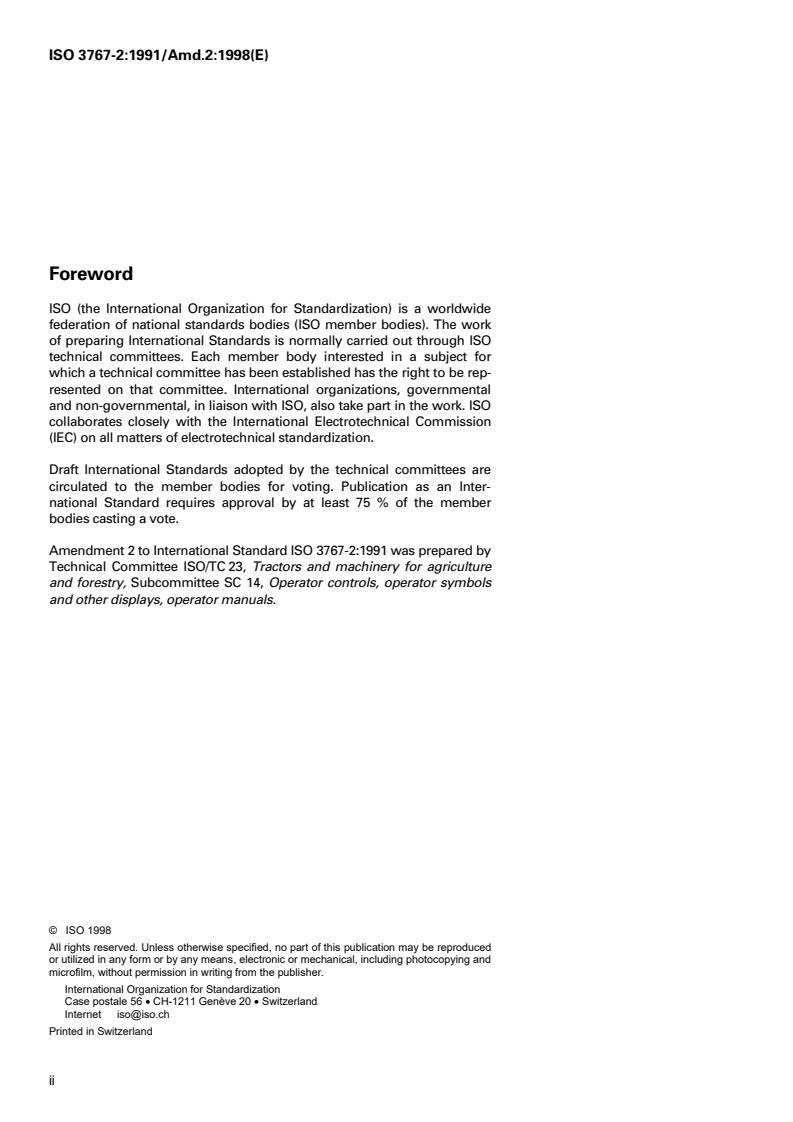

Foreword
IS0 (the International Organization for Standardization) is a worldwide
federation of national standards bodies (IS0 member bodies). The work
of preparing International Standards is normally carried out through IS0
technical committees. Each member body interested in a subject for
which a technical committee has been established has the right to be rep-
resented on that committee. International organizations, governmental
and non-governmental, in liaison with ISO, also take part in the work. IS0
collaborates closely with the International Electrotechnical Commission
(IEC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an Inter-
national Standard requires approval by at least 75 % of the member
bodies casting a vote.
Amendment 2 to International Standard IS0 376721991 was prepared by
Technical Committee lSO/TC 23, Tractors and machinery for agriculture
and forestry, Subcommittee SC 14, Operator controls, operator symbols
and other displays, operator manuals.
0 IS0 1998
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced
or utilized in any form or by any means, electronic or mechanical, including photocopying and
microfilm, without permission in writing from the publisher.
International Organization for Standardization
Case postale 56 l CH-1211 Geneve 20 l Switzerland
Internet iso @? iso.ch
Printed in Switzerland
ii

---------------------- Page: 2 ----------------------
IS0 3767-2:1991/Amd.2:1998(E)
Tractors, machinery for agriculture and forestry, powered lawn and
garden equipment - Symbols for operator controls and other
displays -
Part 2:
Symbols for agricultural tractors and machinery
AMENDMENT 2: Additional symbols
Page 3, clause 6, General symbols
Add the following symbols below 6.8.
ISO/IEC
Symbol
Symbol form/shape
Symbol description/application
registration
number
number
Work distance travelled
2177
r 1
(This symbol represents the distance travelled by a
machine during field operations. In conjunction with
header or implement width, this information may be
used to calculate the area worked or the area worked
~
per hour.)
I- --l
Page 6, clause 7, Agricultural tractor symbols
Add the following symbols below 7.22.
ISO/IEC
Symbol
Symbol form/shape Symbol description/application
registration
number
number
7.23 Rockshaft - Upper limit 2178
t- 1
I I
0 (This symbol is used for the control that sets maximum
height to which an implement can be raised by the
rockshaft.)
0
8
I- -l
Tractor -Ground speed
7.24 2179
r 1

---------------------- Page: 3 ----------------------
0 IS0
IS0 3767-2:1991/Amd.2:1998(E)
ISO/IEC
Symbol
Symbol description/application
Symbol form/shape registration
number
number

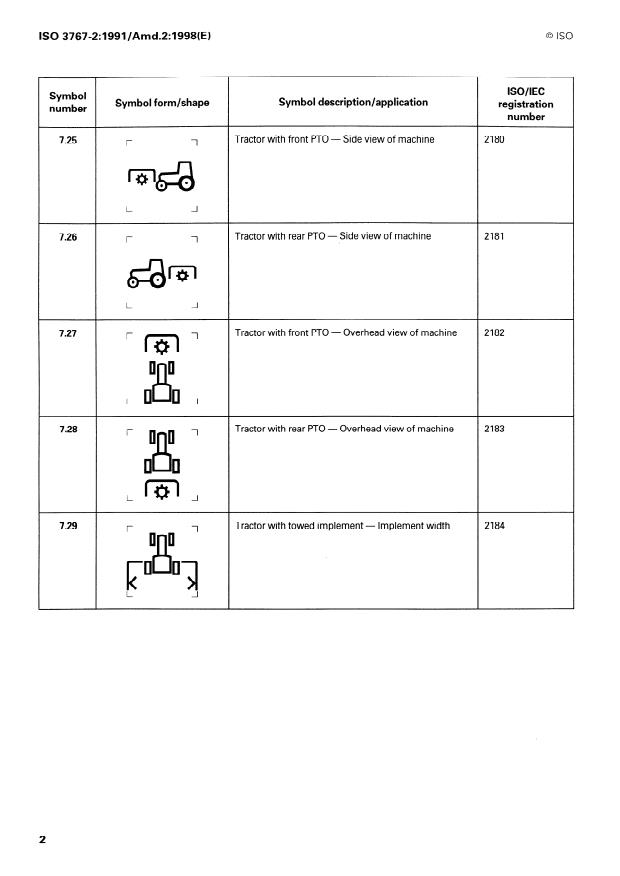

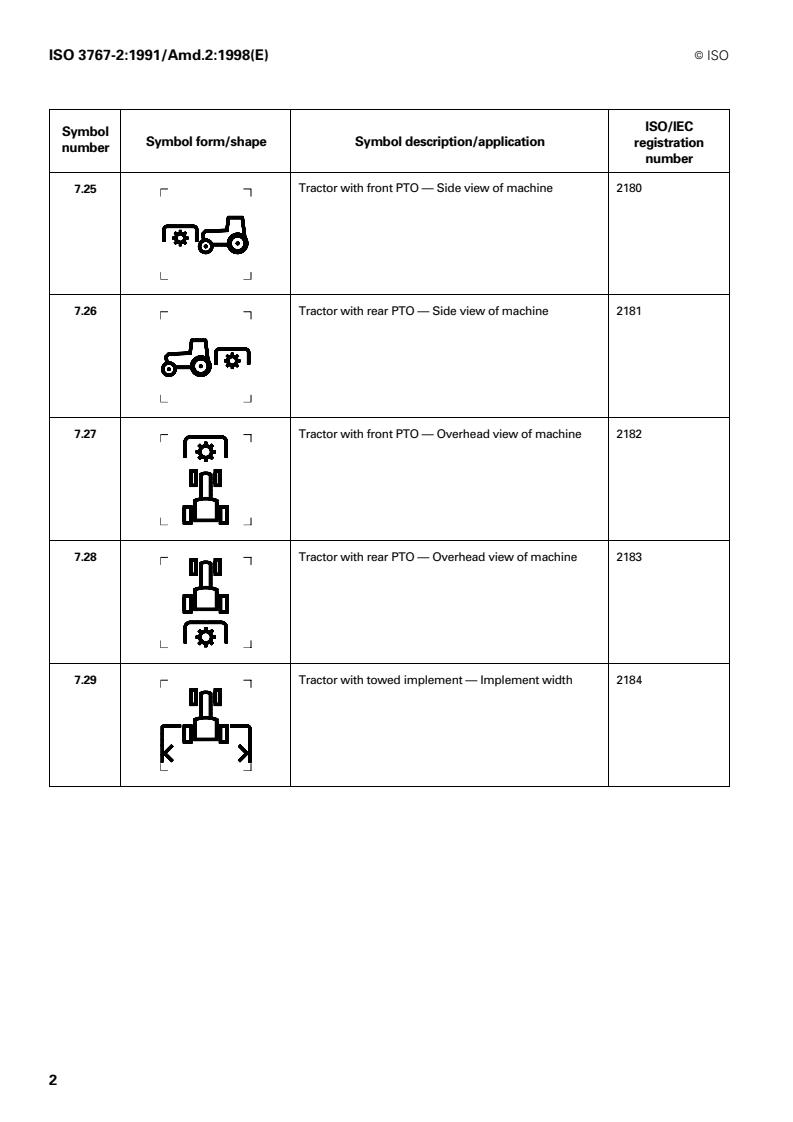

Tractor with front PTO - Side view of machine 2180
7.25
r 1
L --I
Tractor with rear PTO - Side view of machine 2181
7.26
r 1
rQ1
L -J
Overhead view of machine 2182
7.27 Tractor with front PTO -
r 1
II 0
a
LO II.
Overhead view of machine 2183
7.28 Tractor with rear PTO -
r
1
II 0
a
II II
L
Tractor with towed implement - Implement width 2184
7.29
r
2

---------------------- Page: 4 ----------------------
IS0 376702:1991/Amd.2:1998(E)
0 IS0
Page 73, clause 8, Harvesting machinery and equipment symbols
Add the following symbols below 8.61.
ISO/IEC
Symbol
Symbol form/shape Symbol description/application
registration
number
number
Header - Lateral tilt - Basic symbol 2185
8.62
r 1
L- .J
Header - Lateral tilt - Tilt left 21
...

NORME ISO
INTERNATIONALE 3767-2
Deuxième édition
1991-12-01
AMENDEMENT 2
1998-12-15
Tracteurs, matériels agricoles et forestiers,
matériel à moteur pour jardins et pelouses —
Symboles pour les commandes de
l'opérateur et autres indications —
Partie 2:
Symboles pour tracteurs et machines agricoles
AMENDEMENT 2: Symboles supplémentaires
Tractors, machinery for agriculture and forestry, powered lawn and garden
equipment — Symbols for operator controls and other displays —
Part 2: Symbols for agricultural tractors and machinery
AMENDMENT 2: Additional symbols
A Numéro de référence
ISO 3767-2:1991/Amd.2:1998(F)

---------------------- Page: 1 ----------------------
ISO 3767-2:1991/Amd.2:1998(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération
mondiale d'organismes nationaux de normalisation (comités membres
de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par
une étude a le droit de faire partie du comité technique créé à cet effet.
Les organisations internationales, gouvernementales et non gouver-
nementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique inter-
nationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l'approbation de 75 % au moins des
comités membres votants.
L'Amendement 2 à la Norme internationale ISO 3767-2:1991 a été élaboré
par le comité technique ISO/TC 23, Tracteurs et matériels agricoles et
forestiers, sous-comité SC 14, Commandes, symboles ou autres
indications et manuels d'utilisation pour les opérateurs.
©  ISO 1998
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
cédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord
écrit de l'éditeur.
Organisation internationale de normalisation
Case postale 56 • CH-1211 Genève 20 • Suisse
Internet iso@iso.ch
Imprimé en Suisse
ii

---------------------- Page: 2 ----------------------
©
ISO ISO 3767-2:1991/Amd.2:1998(F)
Tracteurs, matériels agricoles et forestiers, matériel à moteur pour
jardins et pelouses — Symboles pour les commandes de l'opérateur
et autres indications —
Partie 2:
Symboles pour tracteurs et machines agricoles
AMENDEMENT 2: Symboles supplémentaires
Page 3, article 6, Symboles généraux
Après 6.8, ajouter les symboles suivants.
Numéro Numéro
Forme/configuration du
Description/application du symbole
du d'enregistrement
symbole
symbole ISO/CEI
6.9 Itinéraire de travail 2177
(Ce symbole représente la distance parcourue par la
machine pendant les opérations sur le terrain. Associée
à la largeur de la tête de coupe ou de l'instrument, cette
information peut être utilisée pour calculer la superficie
travaillée ou la superficie travaillée par heure.)
Page 6, article 7, Symboles pour tracteurs agricoles
Après 7.22, ajouter les symboles suivants.
Numéro
Numéro
Forme/configuration du
Description/application du symbole
du d'enregistrement
symbole
symbole ISO/CEI
Bras de relevage — Limite supérieure 2178
7.23
(Ce symbole est utilisé pour la commande qui règle
la hauteur maximale à laquelle un instrument peut être
soulevé par le bras de relevage.)
7.24 Tracteur — Vitesse au sol 2179
1

---------------------- Page: 3 ----------------------
©
ISO 3767-2:1991/Amd.2:1998(F) ISO
Numéro Numéro
Forme/configuration du
Description/application du symbole
du d'enregistrement
symbole
symbole ISO/CEI

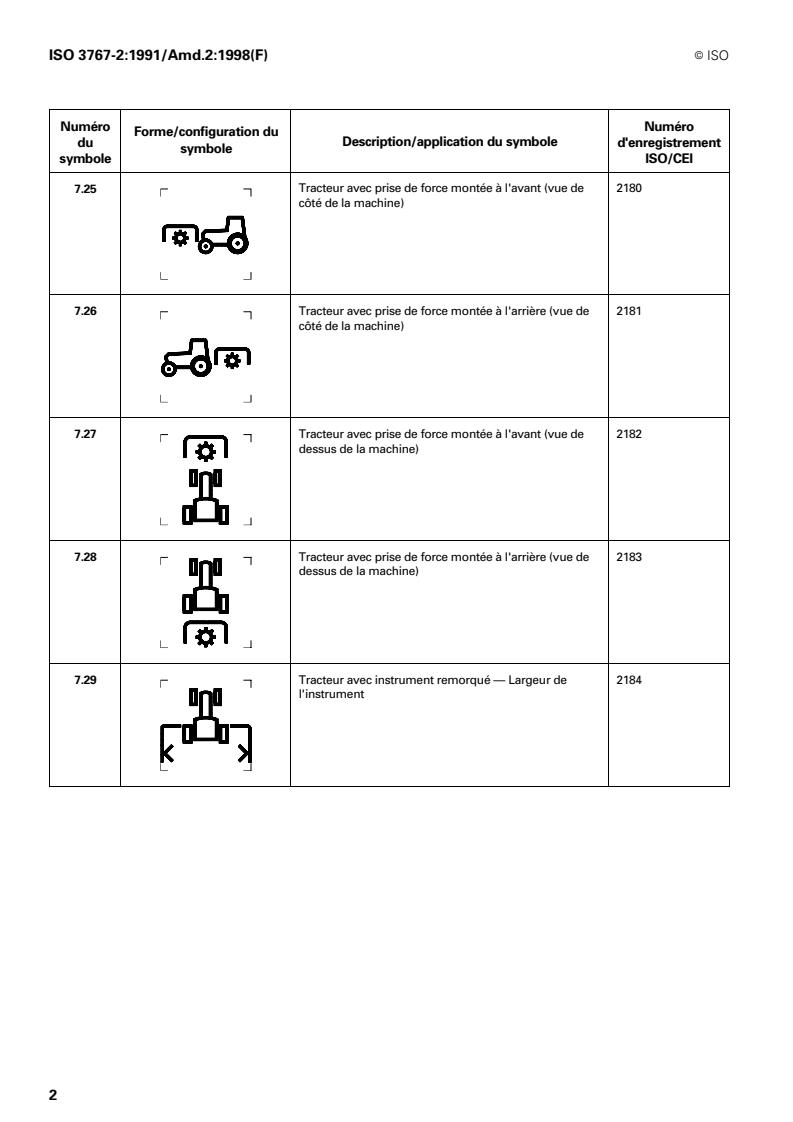

7.25 Tracteur avec prise de force montée à l'avant (vue de 2180
