ISO 20643:2005
(Main)Mechanical vibration — Hand-held and hand-guided machinery — Principles for evaluation of vibration emission
Mechanical vibration — Hand-held and hand-guided machinery — Principles for evaluation of vibration emission
ISO 20643:2005 provides the basis for the drafting of vibration test codes for hand-held and hand-guided power-driven machinery. It specifies the determination of hand-transmitted vibration emission in terms of frequency-weighted root-mean-square (r.m.s.) acceleration during type testing. For machines where vibration test codes do not exist, it can also be used for determination of emission values and contains sufficient guidance for designing an appropriate test. It is applicable to hand-held power tools (e.g. chipping hammers, sanders), hand-guided powered machines (e.g. lawn mowers, single-axle tractors, vibratory rollers), and other types of powered machines fitted with handles, guiding beams or similar means of control, of all power sources (electrical, hydraulic, pneumatic, internal combustion engine, etc.). It is not applicable to fixed machinery in which the vibration is transmitted to the hands of the user through the workpiece, nor to vibration transmitted from steering wheels or control levers of mobile machinery where the operator's position is on the machine.
Vibration mécanique — Machines tenues et guidées à la main — Principes pour l'évaluation d'émission de vibration
L'ISO 20643:2005 fournit la base pour l'élaboration des codes d'essai de vibrations pour les machines à moteur tenues à la main et guidées à la main. Elle spécifie la détermination de l'émission vibratoire en terme de moyenne quadratique (r.m.s) d'accélération pondérée en fréquence pendant l'essai de type. Pour les machines où le code d'essai de vibrations n'existe pas, elle peut être utilisée également pour la détermination de valeurs d'émission et comporte suffisamment d'informations pour la mise en place d'un essai. Elle est applicable aux machines à moteur portatives (par exemple marteaux burineurs, ponceuses), aux machines guidées à la main (par exemple tondeuses à gazon, tracteurs à essieu unique, compacteurs vibrants) et aux autres types de machines à moteur munies de poignées, de manches de guidage ou d'autres moyens de commande similaires. Elle est applicable aux machines fonctionnant avec tout type de puissance non manuelle (électrique, hydraulique, pneumatique, moteur à combustion interne, etc. ). Elle ne s'applique pas aux machines fixes pour lesquelles les vibrations sont transmises aux mains de l'opérateur via la pièce ainsi qu'aux vibrations transmises par les volants de direction ou les leviers de commande des machines mobiles quand la position de l'opérateur est sur la machine.
General Information
Relations
Buy Standard
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 20643
First edition
2005-01-15
Mechanical vibration — Hand-held and
hand-guided machinery — Principles for
evaluation of vibration emission
Vibration mécanique — Machines tenues et guidées à la main —
Évaluation d'émission de vibration
Reference number
©
ISO 2005
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
© ISO 2005
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2005 – All rights reserved
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 20643 was prepared by the European Committee for Standardization (CEN) in collaboration with
Technical Committee ISO/TC 118, Compressors, pneumatic tools and pneumatic machines, Subcommittee
SC 3, Pneumatic tools and machines, in accordance with the Agreement on technical cooperation between
ISO and CEN (Vienna Agreement).
Throughout the text of this document, read “.this European Standard.” to mean “.this International
Standard.”.
For the purposes of this International Standard, the CEN annex regarding fulfilment of European Council
Directives has been removed.

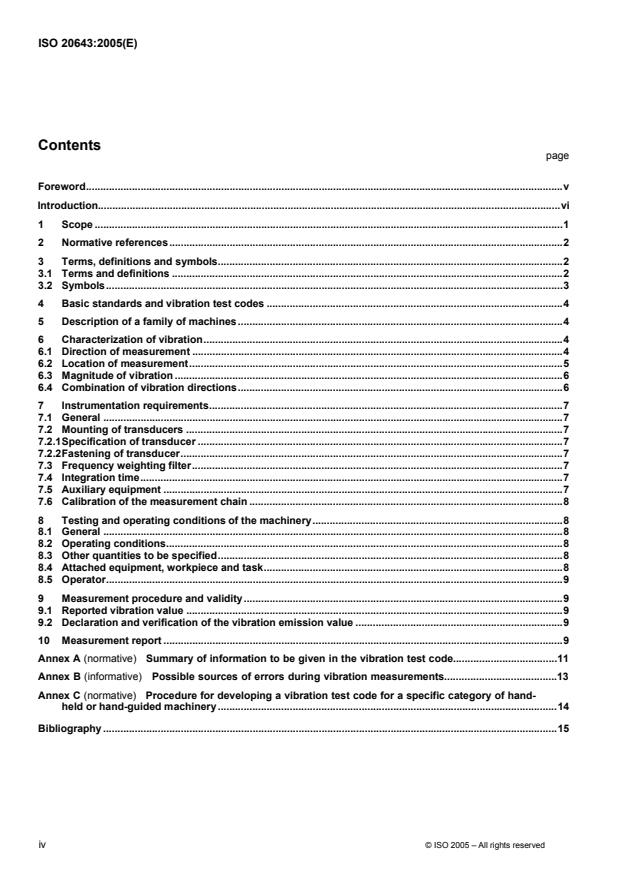

Contents
page
Foreword.v
Introduction.vi
1 Scope .1
2 Normative references.2
3 Terms, definitions and symbols.2
3.1 Terms and definitions .2
3.2 Symbols.3
4 Basic standards and vibration test codes .4
5 Description of a family of machines.4
6 Characterization of vibration.4
6.1 Direction of measurement .4
6.2 Location of measurement.5
6.3 Magnitude of vibration .6
6.4 Combination of vibration directions.6
7 Instrumentation requirements.7
7.1 General .7
7.2 Mounting of transducers .7
7.2.1 Specification of transducer .7
7.2.2 Fastening of transducer.7
7.3 Frequency weighting filter.7
7.4 Integration time.7
7.5 Auxiliary equipment .7
7.6 Calibration of the measurement chain .8
8 Testing and operating conditions of the machinery.8
8.1 General .8
8.2 Operating conditions.8
8.3 Other quantities to be specified.8
8.4 Attached equipment, workpiece and task.8
8.5 Operator.9
9 Measurement procedure and validity.9
9.1 Reported vibration value .9
9.2 Declaration and verification of the vibration emission value .9
10 Measurement report .9
Annex A (normative) Summary of information to be given in the vibration test code.11
Annex B (informative) Possible sources of errors during vibration measurements.13
Annex C (normative) Procedure for developing a vibration test code for a specific category of hand-
held or hand-guided machinery.14
Bibliography .15
iv © ISO 2005 – All rights reserved
Foreword
This document (EN ISO 20643:2005) has been prepared by Technical Committee CEN/TC 231 "Mechanical
vibration and shock", the secretariat of which is held by DIN, in collaboration with Technical Committee ISO/TC 118
"Compressors, pneumatic tools and pneumatic machines".
This European Standard shall be given the status of a national standard, either by publication of an identical text or
by endorsement, at the latest by July 2005, and conflicting national standards shall be withdrawn at the latest by
July 2005.
This document supersedes EN 1033:1995.
This document has been prepared under a mandate given to CEN by the European Commission and the European
Free Trade Association, and supports essential requirements of EC Directive(s).
For relationship with EC Directive(s), see informative Annex ZA, which is an integral part of this document.
This document provides concrete rules for the application of EN 12786 in relation to vibration test codes. It is
complementary to EN 12096.
New or revised vibration test codes in the standards series EN 28662/EN ISO 8662 for portable hand-held
machines will be based on this document. All currently existing parts of EN 28662/EN ISO 8662, however, are
based on EN 28662-1:1993. It is envisaged that EN 28662-1:1993 will be withdrawn when all parts of the series
EN 28662/EN ISO 8662 have been revised in accordance with this document.
According to the CEN/CENELEC Internal Regulations, the national standards organizations of the following
countries are bound to implement this European Standard: Austria, Belgium, Cyprus, Czech Republic, Denmark,
Estonia, Finland, France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania, Luxembourg, Malta,
Netherlands, Norway, Poland, Portugal, Slovakia, Slovenia, Spain, Sweden, Switzerland and United Kingdom.
Introduction
Human exposure to mechanical vibration from hand-held or hand-guided machinery can interfere with comfort,
working efficiency and, in some circumstances, health and safety. According to EN ISO 12100-2 the risks created
by vibrating machinery need to be minimized and the residual risk from vibration need to be noted in the relevant
instruction handbook. This, ideally, will be based on the vibration emission magnitude reported in accordance with
this document or the relevant vibration test code, but additional information for use may be required (see Clause 6
in EN ISO 12100-2:2003).
It is possible that the type test method may not identify all the mechanisms that generate vibration when the
machine is used in the real operational environment. Factors such as the workpiece, the process and the operator
can have an important influence on the vibration magnitudes. For this reason the type test measurements cannot
replace field measurements to evaluate vibration exposure at the workplace, but should be sufficiently
representative to be able to be used for preliminary assessment of risk.
Vibration magnitudes in type tests shall be within the range of measurements made in the field, but with less
variability. Type tests require accurate and reproducible conditions. It is essential that different laboratories obtain
the same results within specified limits. This requires that the process or way in which the machine is measured is
precisely defined. The operating conditions should be well defined, they should preferably be a real process, typical
of that for which the machine is designed. If it is intended to be used for a variety of tasks and the vibration is
affected significantly by the task, then more than one task might be used in determination of vibration emission. In
some cases an artificial process may be used which is not in line with the typical use of the machine in the field but
which provides equivalent data. If two machines produce significantly different magnitudes of vibration under real
conditions, then the test should be capable of demonstrating this difference.
This document is intended to assist technical standardization committees responsible for specific types of
machinery in preparing vibration test codes to ensure that such vibration test codes:
— enable users to make comparisons and to check the declared vibration emission values;
— are as homogeneous as possible with each individual test code having the same basic structure;
— are in full accordance with basic type-B standards on measurement of vibration emissions;
— reflect the latest technical knowledge of methods of determining the vibration emissions from the specific
family of machinery under consideration.
A vibration test code for a family of machinery prepared in accordance with this document:
a) produces vibration emission data which allow the determination of the vibration state-of-the-art for a family of
m
...
NORME ISO
INTERNATIONALE 20643
Première édition
2005-01-15
Vibration mécanique — Machines tenues
et guidées à la main — Principes pour
l'évaluation d'émission de vibration
Mechanical vibration — Hand-held and hand-guided machinery —
Principles for evaluation of vibration emission
Numéro de référence
©
ISO 2005
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
© ISO 2005
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l’adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2005 – Tous droits réservés
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 20643 a été élaborée par le Comité européen de normalisation (CEN) en collaboration avec le comité
technique ISO/TC 118, Compresseurs, outils et machines pneumatiques, sous-comité SC 3, Outils et
machines pneumatiques, conformément à l'Accord de coopération technique entre l'ISO et le CEN (Accord de
Vienne).
Tout au long du texte du présent document, lire «… la présente Norme européenne …» avec le sens de
«… la présente Norme internationale …».
Sommaire Page
Avant-propos .v
Introduction.vi
1 Domaine d'application .1
2 Références normatives .2
3 Termes, définitions et symboles.2
3.1 Termes et définitions.2
3.2 Symboles.3
4 Normes de base et codes d’essais de vibration .4
5 Description d’une famille de machines.4
6 Caractérisation des vibrations .5
6.1 Direction du mesurage.5
6.2 Emplacement de mesurage .5
6.3 Amplitude des vibrations.6
6.4 Combinaison des directions de vibrations.7
7 Prescriptions pour l’appareillage.7
7.1 Généralités .7
7.2 Montage des transducteurs.7
7.2.1 Spécifications du transducteur.7
7.2.2 Fixation du transducteur.7
7.3 Filtre de pondération fréquentielle .8
7.4 Durée d’intégration.8
7.5 Matériel auxiliaire.8
7.6 Étalonnage de la chaîne de mesurage .8
8 Conditions d’essai et de fonctionnement de la machine .8
8.1 Généralités .8
8.2 Conditions de fonctionnement.9
8.3 Autres quantités à spécifier .9
8.4 Équipement rapporté, pièce et tâche.9
8.5 Opérateur.9
9 Mode opératoire de mesurage et validité.9
9.1 Valeur de vibrations à consigner .9
9.2 Déclaration et vérification de la valeur d’émission de vibrations .10
10 Rapport de mesurage.10
Annexe A (normative) Résumé des informations à fournir dans le code d'essai de vibration.11
Annexe B (informative) Sources possibles d'erreurs lors des mesurages de vibrations .13
Annexe C (normative) Mode opératoire pour le développement d'un code d’essai de vibration pour
une catégorie spécifique de machines tenues ou guidées à la main .14
Bibliographie.16
iv © ISO 2005 – Tous droits réservés
Avant-propos
Le présent document (prEN ISO 20643:2004) a été élaboré par le Comité Technique CEN/TC 231 "Vibrations et
chocs mécaniques" dont le secrétariat est tenu par le DIN, en collaboration avec le Comité Technique ISO/TC 118
"Compresseurs, outils et machines pneumatiques".
Ce document est actuellement soumis au Vote Formel parallèle.
Le présent document est destiné à remplacer l'EN 1033:1995.
Le présent document a été élaboré dans le cadre d'un mandat donné au CEN par la Commission Européenne et
l'Association Européenne de Libre Echange et vient à l'appui des exigences essentielles de la (de) Directives(s)
UE.
Le présent document fournit des règles concrètes pour l’application de l’EN 12786 par rapport aux codes d’essai
de vibrations. Il vient en complément de l’EN 12096.
Des codes d’essai de vibrations nouveaux ou révisés de la série EN 28662/EN ISO 8662 pour les machines tenues
à la main seront basés sur le présent document. Toutes les parties de l’EN 28662/EN ISO 8662 existantes à
l’heure actuelle sont cependant basées sur l’EN 28662-1:1993. Il est envisagé d’annuler l’EN 28662-1:1993
lorsque toutes les parties de la série EN 28662 (EN ISO 8662) auront été révisées conformément au présent
document.
Introduction
L’exposition des individus aux vibrations mécaniques via les machines tenues ou guidées à la main peut interférer
avec le confort, l’efficacité du travail, et dans certaines circonstances, avec la santé et la sécurité. Selon
l’EN ISO 12100-2, les risques engendrés par une machine vibrante ont besoin d’être minimisés et le risque résiduel
provenant des vibrations a besoin d’être indiqué dans la notice d’instructions appropriée. Celui-ci se basera,
idéalement, sur l’amplitude de l’émission de vibrations consignée conformément au présent document ou au code
d’essai de vibration pertinent mais des informations pour l’utilisation supplémentaires peuvent être nécessaires
(voir Article 6 de l’EN ISO 12100-2:2003).
Il est possible que la méthode d’essai de type ne puisse pas déterminer tous les mécanismes qui engendrent les
vibrations quand la machine est utilisée dans un environnement opérationnel réel. Les facteurs comme la pièce, le
travail et l’opérateur peuvent avoir une influence importante sur les amplitudes de vibrations. Pour cette raison les
mesures d’essai de type ne peuvent pas remplacer les mesures sur le terrain pour évaluer l’exposition aux
vibrations sur le terrain, mais il convient qu’ils soient suffisamment représentatifs pour pouvoir être utilisés lors de
l’évaluation préliminaire du risque.
Les amplitudes de vibrations obtenues au cours d’essais de type doivent se trouver dans l’étendue des mesures
réalisées sur le terrain, mais avec une variation moindre. Les essais de type nécessitent des conditions précises et
reproductibles. Il est essentiel que les différents laboratoires obtiennent les mêmes résultats dans les limites
spécifiées. Cela nécessite que le travail ou la façon dont la machine est utilisée pendant la mesure soit défini(e) de
façon précise. Il convient que les conditions de fonctionnement soient définies convenablement, qu’elles décrivent
un vrai travail, représentatif de celui pour lequel la machine a été conçue. Si elle est destinée à être utilisée pour
une catégorie de tâches qui modifient de manière significative les vibrations, alors il se pourrait que plus d’une
tâche soit utilisée pour la détermination de l’émission vibratoire. Dans certains cas, un travail artificiel non conforme
avec une utilisation typique de la machine sur le terrain, mais fournissant des données équivalentes, peut être
utilisé. Si deux machines produisent significativement des amplitudes de vibrations différentes sous des conditions
réelles, alors il convient que l’essai soit capable de démontrer cette différence.
Le présent document est également destiné à assister les comités techniques de normalisation responsables de
machines spécifiques lors de la préparation des codes d’essai de vibrations, afin de s’assurer que de tels codes
d’essai de vibrations :
permettent aux utilisateurs de faire des comparaisons et de vérifier les valeurs d’émission vibratoire
déclarées ;
soient autant que possible homogènes avec chaque code d’essai individuel ayant la même structure de base ;
soient en complète conformité avec les normes de base de type B relatives au mesurage des émissions de
vibrations ;
reflètent les toutes dernières connaissances techniques en matière de méthodes de détermination des
émissions vibratoires d’une famille de machine spécifiques considérée.
Un code d’essai de vibration pour une famille de machine préparé conformément au présent document :
a) donne des données d’émission vibratoire qui permettent de déterminer l’état de l’art de vibrations pour une
famille de machines et d’identifier une machine qui a une émission vibratoire significativement plus grande ou
plus petite ;
b) donne des valeurs et des incertitudes de l’émission vibratoire afin de comparer les émissions de machines de
même type indépendamment de la dat
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
