Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 717-1
Third edition
2013-03-01
Acoustics — Rating of sound insulation
in buildings and of building elements —
Part 1:
Airborne sound insulation
Acoustique — Évaluation de l’isolement acoustique des immeubles et
des éléments de construction —
Partie 1: Isolement aux bruits aériens
Reference number
ISO 717-1:2013(E)
©
ISO 2013
---------------------- Page: 1 ----------------------
ISO 717-1:2013(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2013
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2013 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 717-1:2013(E)
Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Procedure for evaluating single-number quantities. 2
4.1 General . 2
4.2 Reference values . 3
4.3 Sound spectra . 3
4.4 Method of comparison . 3
4.5 Calculation of spectrum adaptation terms . 8
5 Statement of results . 8
5.1 General . 8
5.2 Statement of performance of building elements . 9
5.3 Statement of requirements and of performance of buildings . 9
Annex A (informative) Use of spectrum adaptation terms .10
Annex B (informative) Terms and spectra for an enlarged frequency range .12
Annex C (informative) Examples of the calculation of single-number quantities and spectrum
adaptation terms .15
Bibliography .18
© ISO 2013 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 717-1:2013(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International
Standards adopted by the technical committees are circulated to the member bodies for voting.
Publication as an International Standard requires approval by at least 75 % of the member bodies
casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 717-1 was prepared by Technical Committee ISO/TC 43, Acoustics, Subcommittee SC 2, Building acoustics.
This third edition cancels and replaces the second edition (ISO 717-1:1996), which has been technically
revised. It also incorporates the Amendment ISO 717-1:1996/Amd. 1:2006.
The purpose of this revised version is to:
— allow weighting steps of 0,1 dB to be used for expression of uncertainty;
— update references.
ISO 717 consists of the following parts, under the general title Acoustics — Rating of sound insulation in
buildings and of building elements:
— Part 1: Airborne sound insulation
— Part 2: Impact sound insulation
iv © ISO 2013 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 717-1:2013(E)
Introduction
Methods of measurement of airborne sound insulation of building elements and in buildings have been
standardized e.g. in ISO 10140-2, ISO 140-4, and ISO 140-5. The purpose of this part of ISO 717 is to
standardize a method whereby the frequency-dependent values of airborne sound insulation can be
converted into a single number characterizing the acoustical performance.
References to standards which provide data for single-number evaluation are meant to be examples and
therefore are not complete.
© ISO 2013 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 717-1:2013(E)
Acoustics — Rating of sound insulation in buildings and of
building elements —
Part 1:
Airborne sound insulation
1 Scope
This part of ISO 717:
a) defines single-number quantities for airborne sound insulation in buildings and of building elements
such as walls, floors, doors, and windows;
b) takes into consideration the different sound level spectra of various noise sources such as noise
sources inside a building and traffic outside a building;
c) gives rules for determining these quantities from the results of measurements carried out in one-
third-octave or octave bands in accordance with ISO 10140-2, ISO 140-4, and ISO 140-5.
The single-number quantities in accordance with this part of ISO 717 are intended for rating airborne
sound insulation and for simplifying the formulation of acoustical requirements in building codes. An
additional single-number evaluation in steps of 0,1 dB is indicated for the expression of uncertainty
(except for spectrum adaptation terms). The required numerical values of the single-number quantities
are specified according to varying needs. The single-number quantities are based on results of
measurements in one-third-octave bands or octave bands.
For laboratory measurements made in accordance with ISO 10140, single-number quantities should be
calculated using one-third-octave bands only.
The rating of results of measurements carried out over an enlarged frequency range is dealt with in Annex B.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 140-4:1998, Acoustics — Measurement of sound insulation in buildings and of building elements —
Part 4: Field measurements of airborne sound insulation between rooms
ISO 140-5:1998, Acoustics — Measurement of sound insulation in buildings and of building elements —
Part 5: Field measurements of airborne sound insulation of façade elements and façades
ISO 10140-2:2010, Acoustics — Laboratory measurement of sound insulation of building elements — Part 2:
Measurement of airborne sound insulation
ISO 10848-2:2006, Acoustics — Laboratory measurement of the flanking transmission of airborne and
impact sound between adjoining rooms — Part 2: Application to light elements when the junction has a
small influence
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
© ISO 2013 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 717-1:2013(E)
3.1
single-number quantity for airborne sound insulation rating
value, in decibels, of the reference curve at 500 Hz after shifting it in accordance with the method
specified in this part of ISO 717
Note 1 to entry: Terms and symbols for the single-number quantity used depend on the type of measurement.
Examples are listed in Table 1 for airborne sound insulation properties of building elements and in Table 2 for
airborne sound insulation in buildings. In general, new single-number quantities are derived in a similar way.
3.2
spectrum adaptation term
value, in decibels, to be added to the single-number rating (e.g. R ) to take account of the characteristics
w
of particular sound spectra
Note 1 to entry: Two sound spectra are defined (in one-third-octave bands and in octave bands) in this part of ISO 717.
Note 2 to entry: Annex A gives information on the purpose of introducing these two spectrum adaptation terms.
Table 1 — Single-number quantities of airborne sound insulation properties of building elements
Derived from one-third-octave band values
Defined in
Single-number quantity Term and symbol
Weighted sound reduction index, R Sound reduction index, R ISO 10140-2:2010 Formula (2)
w
Weighted normalized flanking level dif- Normalized flanking level
ISO 10848-2:2006 Formula (1)
ference, D difference, D
n,f,w n,f
Weighted element-normalized level dif- Element-normalized level
ISO 10140-2:2010 Formula (5)
ference, D difference, D
n,e,w n,e
Table 2 — Single-number quantities of airborne sound insulation in buildings
Derived from one-third-octave or octave band values
Defined in
Single-number quantity Term and symbol
Weighted apparent sound reduction
Apparent sound reduction index,
′
ISO 140-4:1998 Formula (5)
index, R
R′
w
Weighted apparent sound reduction
Apparent sound reduction index,
′
′ ISO 140-5:1998 Formula (3)
index, R
R
45°,w
45°
Weighted apparent sound reduction Apparent sound reduction index,
′ ′
ISO 140-5:1998 Formula (4)
index, R R
tr,s,w tr,s
Weighted normalized level difference,
Normalized level difference, D ISO 140-4:1998 Formula (3)
n
D
n,w
Weighted standardized level differ- Standardized level difference,
ISO 140-4:1998 Formula (4)
ence, D D
nT,w nT
Weighted standardized level differ- Standardized level difference,
ISO 140-5:1998 Formula (7)
ence, D or D D or D
ls,2m,nT,w tr,2m,nT,w ls,2m,nT tr,2m,nT
4 Procedure for evaluating single-number quantities
4.1 General
The values obtained in accordance with ISO 10140-2, ISO 140-4, and ISO 140-5 are compared with
reference values (see 4.2) at the frequencies of measurement within the range 100 Hz to 3 150 Hz for
one-third-octave bands and 125 Hz to 2 000 Hz for octave bands.
2 © ISO 2013 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 717-1:2013(E)
The comparison shall be carried out as specified in 4.4.
Furthermore, two spectrum adaptation terms shall be calculated (see 4.5) based on two typical spectra
within the frequency range as quoted above. These two terms may optionally be supplemented by
additional spectrum adaptation terms covering (if need be and if measured data are available) a wider
frequency range between 50 Hz and 5 000 Hz.
4.2 Reference values
The set of reference values used for comparison with measurement results shall be as given in Table 3.
The reference curves are shown in Figure 1 and Figure 2.
Table 3 — Reference values for airborne sound
Frequency Reference values
dB
Hz One-third-octave Octave bands
bands
100 33
125 36 36
160 39
200 42
250 45 45
315 48
400 51
500 52 52
630 53
800 54
1 000 55 55
1 250 56
1 600 56
2 000 56 56
2 500 56
3 150 56
4.3 Sound spectra
The set of sound spectra in one-third-octave bands and octave bands to calculate the spectrum adaptation
terms shall be as given in Table 4 and shown in Figure 3 and Figure 4. The spectra are A-weighted and
the overall spectrum level is normalized to 0 dB.
4.4 Method of comparison
To evaluate the results of a measurement made in accordance with ISO 10140-2, ISO 140-4, and ISO 140-5
1)
in one-third-octave bands (or octave bands), the measurement data shall be given to one decimal place.
Shift the relevant reference curve in increments of 1 dB (0,1 dB for the expression of uncertainty) towards
the measured curve until the sum of unfavourable deviations is as large as possible, but not more than
32,0 dB (measurement in 16 one-third-octave bands) or 10,0 dB (measurement in 5 octave bands).
1) The different parts of ISO 140 state that the results shall be reported “to one decimal place”. However, if the
octave or one-third-octave values have been reported with more than one decimal digit, the values shall be reduced
to one decimal place before use in the calculation of the single number rating. This is done by taking the value in
tenths of a decibel closest to the reported values: XX,XYZ ZZ . is rounded to XX,X if Y is less than 5 and to XX,X + 0,1
if Y is equal to or greater than 5. Software developers should ensure that this reduction applies to the true input
values and not only to the displayed precision (as shown on the screen or printed on paper). Generally this can be
implemented by the following sequence of instructions: multiply the (positive) number XX,XYZ ZZ . by 10 and add
[1]
0,5, take the integer part and then divide the result by 10. For further details see ISO 80000-1.
© ISO 2013 – All rights reserved 3
---------------------- Page: 8 ----------------------
ISO 717-1:2013(E)
Key
L reference value f frequency
Figure 1 — Curve of reference values for airborne sound, one-third-octave bands
Key
L reference value f frequency
Figure 2 — Curve of reference values for airborne sound, octave bands
4 © ISO 2013 – All rights reserved
---------------------- Page: 9 ----------------------
ISO 717-1:2013(E)
Table 4 — Sound level spectra to calculate the adaptation terms
Frequency Sound levels, L
ij
dB
Hz Spectrum No. 1 to calculate C Spectrum No. 2 to calculate C
tr
One-third octave Octave One-third octave Octave
100 −29 −20
125 −26 −21 −20 −14
160 −23 −18
200 −21 −16
250 −19 −14 −15 −10
315 −17 −14
400 −15 −13
500 −13 −8 −12 −7
630 −12 −11
800 −11 −9
1 000 −10 −5 −8 −4
1 250 −9 −9
1 600 −9 −10
2 000 −9 −4 −11 −6
2 500 −9 −13
3 150 −9 −15
NOTE All levels are A weighted and the overall spectrum level is normalized to 0 dB.
© ISO 2013 – All rights reserved 5
---------------------- Page: 10 ----------------------
ISO 717-1:2013(E)
Key
L sound level at the frequency i for the spectrum j spectrum No. 1 to calculate C
i,j
f frequency spectrum No. 2 to calculate C
tr
Figure 3 — Sound level spectra to calculate the spectrum
...
NORME ISO
INTERNATIONALE 717-1
Troisième édition
2013-03-01
Acoustique — Évaluation de
l’isolement acoustique des immeubles
et des éléments de construction —
Partie 1:
Isolement aux bruits aériens
Acoustics — Rating of sound insulation in buildings and of building
elements —
Part 1: Airborne sound insulation
Numéro de référence
ISO 717-1:2013(F)
©
ISO 2013
---------------------- Page: 1 ----------------------
ISO 717-1:2013(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2013
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2013 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 717-1:2013(F)
Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 2
4 Procédure d’évaluation des valeurs uniques . 3
4.1 Généralités . 3
4.2 Valeurs de référence . 3
4.3 Spectres sonores . 3
4.4 Méthode de comparaison . 7
4.5 Calcul des termes d’adaptation à un spectre . 8
5 Présentation des résultats . 9
5.1 Généralités . 9
5.2 Présentation des performances des éléments de construction . 9
5.3 Présentation des exigences et des performances des bâtiments . 9
Annexe A (informative) Utilisation des termes d’adaptation à un spectre .10
Annexe B (informative) Termes et spectres pour une bande de fréquences étendue .13
Annexe C (informative) Exemples de calcul des valeurs uniques et des termes d’adaptation à
un spectre .17
Bibliographie .20
© ISO 2013 – Tous droits réservés iii

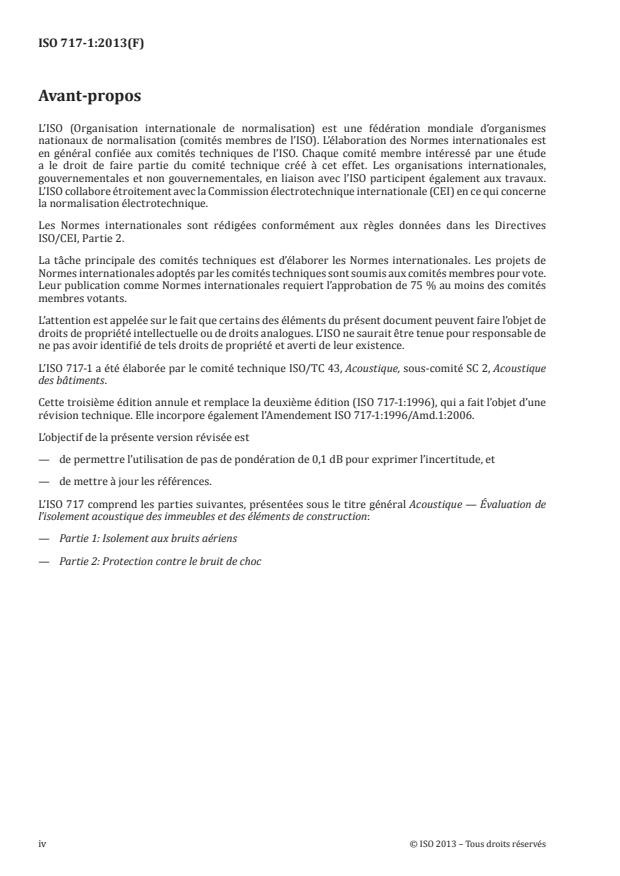

---------------------- Page: 3 ----------------------
ISO 717-1:2013(F)
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui concerne
la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives
ISO/CEI, Partie 2.
La tâche principale des comités techniques est d’élaborer les Normes internationales. Les projets de
Normes internationales adoptés par les comités techniques sont soumis aux comités membres pour vote.
Leur publication comme Normes internationales requiert l’approbation de 75 % au moins des comités
membres votants.
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable de
ne pas avoir identifié de tels droits de propriété et averti de leur existence.
L’ISO 717-1 a été élaborée par le comité technique ISO/TC 43, Acoustique, sous-comité SC 2, Acoustique
des bâtiments.
Cette troisième édition annule et remplace la deuxième édition (ISO 717-1:1996), qui a fait l’objet d’une
révision technique. Elle incorpore également l’Amendement ISO 717-1:1996/Amd.1:2006.
L’objectif de la présente version révisée est
— de permettre l’utilisation de pas de pondération de 0,1 dB pour exprimer l’incertitude, et
— de mettre à jour les références.
L’ISO 717 comprend les parties suivantes, présentées sous le titre général Acoustique — Évaluation de
l’isolement acoustique des immeubles et des éléments de construction:
— Partie 1: Isolement aux bruits aériens
— Partie 2: Protection contre le bruit de choc
iv © ISO 2013 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 717-1:2013(F)
Introduction
Les méthodes de mesurage de l’isolement aux bruits aériens des immeubles et des éléments de
construction ont été normalisées par exemple dans l’ISO 10140-2, l’ISO 140-4 et l’ISO 140-5. L’objet
de la présente partie de l’ISO 717 est de normaliser une méthode permettant de convertir les valeurs
d’isolement aux bruits aériens en fonction de la fréquence en une valeur unique apte à caractériser la
performance acoustique.
Les références à des normes fournissant des données pour une évaluation unique sont destinées à
constituer des exemples et ne sont donc pas complètes.
© ISO 2013 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 717-1:2013(F)
Acoustique — Évaluation de l’isolement acoustique des
immeubles et des éléments de construction —
Partie 1:
Isolement aux bruits aériens
1 Domaine d’application
La présente partie de l’ISO 717
a) définit des valeurs uniques de l’isolement aux bruits aériens des immeubles et des éléments de
construction tels que murs, planchers, portes et fenêtres,
b) prend en considération les différents spectres sonores de sources de bruit variées telles que des
sources de bruit à l’intérieur d’un immeuble et du trafic à l’extérieur d’un immeuble, et
c) spécifie des règles de détermination de ces valeurs d’après les résultats de mesurages effectués dans
des bandes de fréquences d’une largeur de tiers d’octave ou d’octave conformément à l’ISO 10140-2,
l’ISO 140-4 et l’ISO 140-5.
Les valeurs uniques spécifiées dans la présente partie de l’ISO 717 sont destinées à indiquer la qualité de
l’isolement aux bruits aériens et à faciliter l’énoncé des exigences en matière d’acoustique dans les règles
techniques de la construction. Une évaluation unique complémentaire par pas de 0,1 dB est indiquée pour
exprimer l’incertitude (sauf pour les termes d’adaptation à un spectre). Les valeurs numériques requises
pour ces valeurs uniques sont spécifiées suivant les besoins. Les valeurs uniques sont basées sur des
résultats de mesurages effectués par bandes de fréquences de tiers d’octave ou par bandes d’octave.
En ce qui concerne les mesures en laboratoire effectuées selon l’ISO 10140, il convient de calculer les
valeurs uniques sur la base des bandes de tiers d’octave seulement.
L’évaluation des résultats des mesurages effectués dans une gamme étendue de fréquences est abordée
dans l’Annexe B.
2 Références normatives
Les documents suivants, en totalité ou en partie, sont référencés de manière normative dans le présent
document et sont indispensables pour son application. Pour les références datées, seule l’édition citée
s’applique. Pour les références non datées, la dernière édition du document de référence s’applique (y
compris les éventuels amendements).
ISO 140-4:1998, Acoustique — Mesurage de l’isolation acoustique des immeubles et des éléments de
construction — Partie 4: Mesurage in situ de l’isolement aux bruits aériens entre les pièces
ISO 140-5:1998, Acoustique — Mesurage de l’isolation acoustique des immeubles et des éléments de
construction — Partie 5: Mesurages in situ de la transmission des bruits aériens par les éléments de façade
et les façades
ISO 10140-2:2010, Mesurage en laboratoire de l’isolation acoustique des éléments de construction —
Partie 2: Mesurage de l’isolation au bruit aérien
ISO 10848-2:2006, Acoustique — Mesurage en laboratoire des transmissions latérales du bruit aérien et
des bruits de choc entre pièces adjacentes — Partie 2: Application aux éléments légers lorsque la jonction a
une faible influence
© ISO 2013 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 717-1:2013(F)
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
3.1
valeur unique de l’isolement aux bruits aériens
valeur, en décibels, de la courbe de référence à 500 Hz après décalage selon la méthode indiquée dans la
présente partie de l’ISO 717
Note 1 à l’article: La terminologie et les symboles correspondant à la valeur unique utilisée dépendent du type de
mesurage. Le Tableau 1 donne une liste d’exemples de propriétés d’isolement des éléments de construction vis-
à-vis des bruits aériens, et le Tableau 2 de l’isolement d’un bâtiment vis-à-vis des bruits aériens. En général, les
nouvelles valeurs uniques sont dérivées de façon similaire.
3.2
terme d’adaptation à un spectre
valeur, en décibels, à ajouter à la valeur unique (par exemple R ) pour prendre en compte les
w
caractéristiques de spectres sonores particuliers
Note 1 à l’article: Deux spectres sonores sont définis (par bandes de fréquences de largeur de tiers d’octave et
d’octave) dans la présente partie de l’ISO 717.
Note 2 à l’article: L’Annexe A donne des informations sur les raisons de l’introduction de ces deux termes
d’adaptation à un spectre.
Tableau 1 — Valeurs uniques des propriétés d’isolation des éléments de construction vis-à-vis
des bruits aériens
Tirées des valeurs dans des bandes de tiers d’octave
Définies dans
Valeur unique Terme et symbole
Indice d’affaiblissement acous- Indice d’affaiblissement acous- ISO 10140-2:2010 Formule (2)
tique pondéré, R tique, R
w
Isolement acoustique latéral Isolement acoustique latéral nor- ISO 10848-2:2006 Formule (1)
normalisé pondéré, D malisé, D
n,f,w n,f
Isolement acoustique normalisé Isolement acoustique normalisé ISO 10140-2:2010 Formule (5)
pondéré d’un élément, D d’un élément, D
n,e,w n,e
Tableau 2 — Valeurs uniques de l’isolement aux bruits aériens dans les bâtiments
Tirées des valeurs dans des bandes de tiers d’octave ou d’octave
Définies dans
Valeur unique Terme et symbole
Indice d’affaiblissement acoustique Indice d’affaiblissement acoustique ISO 140-4:1998 Formule (5)
apparent pondéré, R′ apparent, R′
w
Indice d’affaiblissement acoustique Indice d’affaiblissement acoustique ISO 140-5:1998 Formule (3)
apparent pondéré, R′ apparent, R′
45°,w 45°
Indice d’affaiblissement acoustique Indice d’affaiblissement acoustique ISO 140-5:1998 Formule (4)
apparent pondéré, R′ apparent, R′
tr,s,w tr,s
Isolement acoustique normalisé Isolement acoustique, D ISO 140-4:1998 Formule (3)
n
pondéré, D
n,w
Isolement acoustique standardisé Isolement acoustique standardisé, ISO 140-4:1998 Formule (4)
pondéré D D
nT,w nT
Isolement acoustique standardisé Isolement acoustique standardisé, ISO 140-5:1998 Formule (7)
pondéré, D ou D D ou D
ls,2m,nT,w tr,2m,nT,w ls,2m,nT tr,2m,nT
2 © ISO 2013 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 717-1:2013(F)
4 Procédure d’évaluation des valeurs uniques
4.1 Généralités
Les valeurs obtenues conformément à l’ISO 10140-2, l’ISO 140-4 et l’ISO 140-5 sont comparées aux
valeurs de référence (voir 4.2) dans la bande de fréquences de mesure situées dans la gamme de 100 Hz
à 3 150 Hz pour les valeurs par bandes de tiers d’octave et dans la gamme de 125 Hz à 2 000 Hz pour les
valeurs par bandes d’octave.
La comparaison doit être effectuée conformément à 4.4.
Deux termes d’adaptation à un spectre doivent ensuite être calculés (voir 4.5) sur la base de deux
spectres types dans les bandes de fréquences définies ci-dessus. Ces deux termes peuvent, en option,
être complétés par des termes d’adaptation à un spectre additionnels couvrant une bande de fréquences
plus large entre 50 Hz et 5 000 Hz (si besoin est et si les résultats de mesurages sont disponibles).
4.2 Valeurs de référence
L’ensemble des valeurs de référence utilisées pour la comparaison des résultats de mesurages doit être
celui donné dans le Tableau 3. Les courbes de référence sont représentées à la Figure 1 et à la Figure 2.
4.3 Spectres sonores
L’ensemble des spectres sonores destinés à calculer les termes d’adaptation à un spectre doit être celui
spécifié dans le Tableau 4 et représenté graphiquement à la Figure 3 et la Figure 4, dans des bandes de
fréquence d’une largeur de tiers d’octave et d’octave. Les spectres sont pondérés A et le niveau global des
spectres est normalisé de façon que leur somme quadratique soit 0 dB.
Tableau 3 — Valeurs de référence pour l’isolement aux bruits aériens
Valeurs de référence
Fréquence
dB
Hz Bandes de tiers d’octave Bandes d’octave
100 33
125 36 36
160 39
200 42
250 45 45
315 48
400 51
500 52 52
630 53
800 54
1 000 55 55
1 250 56
1 600 56
2 000 56 56
2 500 56
3 150 56
© ISO 2013 – Tous droits réservés 3
---------------------- Page: 8 ----------------------
ISO 717-1:2013(F)
Légende
f fréquence L valeur de référence
Figure 1 — Valeurs de la courbe de référence pour l’isolement aux bruits aériens, par bandes de
tiers d’octave
Légende
f fréquence L valeur de référence
Figure 2 — Valeurs de la courbe de référence pour l’isolement aux bruits aériens, par
bandes d’octave
4 © ISO 2013 – Tous droits réservés
---------------------- Page: 9 ----------------------
ISO 717-1:2013(F)
Tableau 4 — Spectres sonores pour le calcul des termes d’adaptation à un spectre
Niveaux sonores, L
i,j
Fréquence
dB
Hz Spectre n° 1 permettant de calculer C Spectre n° 2 permettant de calculer C
tr
Tiers d’octave Octave Tiers d’octave Octave
100 −29 −20
125 −26 −21 −20 −14
160 −23 −18
200 −21 −16
250 −19 −14 −15 −10
315 −17 −14
400 −15 −13
500 −13 −8 −12 −7
630 −12 −11
800 −11 −9
1 000 −10 −5 −8 −4
1 250 −9 −9
1 600 −9 −10
2 000 −9 −4 −11 −6
2 500 −9 −13
3 150 −9 −15
NOTE Tous les niveaux sont pondérés A et le niveau global des spectres est normalisé de façon que leur somme quadratique
soit 0 dB.
© ISO 2013 – Tous droits réservés 5
---------------------- Page: 10 ----------------------
ISO 717-1:2013(F)
Légende
f fréquence spectre n° 1 pour calculer C
L niveau sonore à la fréquence i pour le spectre j spectre n° 2 pour calculer C
i,j tr
Figure 3 — Spectres sonores pour le calcul des termes d’adaptation à un spectre pour les
valeurs par bandes de tiers d’octave
6 © ISO 2013 – Tous droits réservés
---------------------- Page: 11 ----------------------
ISO 717-1:2013(F)
Légende
f fréquence spectre n° 1 pour calculer C
L niveau sonore à la fréquence i pour le spectre j spectre n° 2 pour calculer C
i,j tr
Figure 4 — Spectres sonores pour le calcul des termes d’adaptation à un spectre pour les
mesurages par bande d’octave
4.4 Méthode de comparaison
Pour évaluer les résultats d’un mesurage effectué selon l’ISO 10140-2, l’ISO 140-4 et l’ISO 140-5 dans des
bandes de tiers d’octave (ou dans des bandes d’octave), les données du mesurage doivent être indiquées
1)
avec une décimale . Décaler la courbe de référence adéquate par incréments de 1 dB (0,1 dB pour
l’expression de l’incertitude) vers la courbe mesurée jusqu’à ce que la somme des écarts défavorables
soit la plus grande possible sans toutefois dépasser 32,0 dB (mesurage sur 16 bandes de tiers d’octave)
ou 10,0 dB (mesurage sur cinq bandes d’octave).
Un écart défavorable, à une fréquence donnée, se produit lorsque le résultat des mesurages est inférieur
à la valeur de référence. Seuls les écarts défavorables doivent être pris en considération.
1) Les différentes parties de l’ISO 140 mentionnent que les résultats doivent être indiqués «au dixième près». Si
toutefois les valeurs d’octave ou de tiers d’octave ont été indiquées avec plusieurs chiffres décimaux, les v
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
