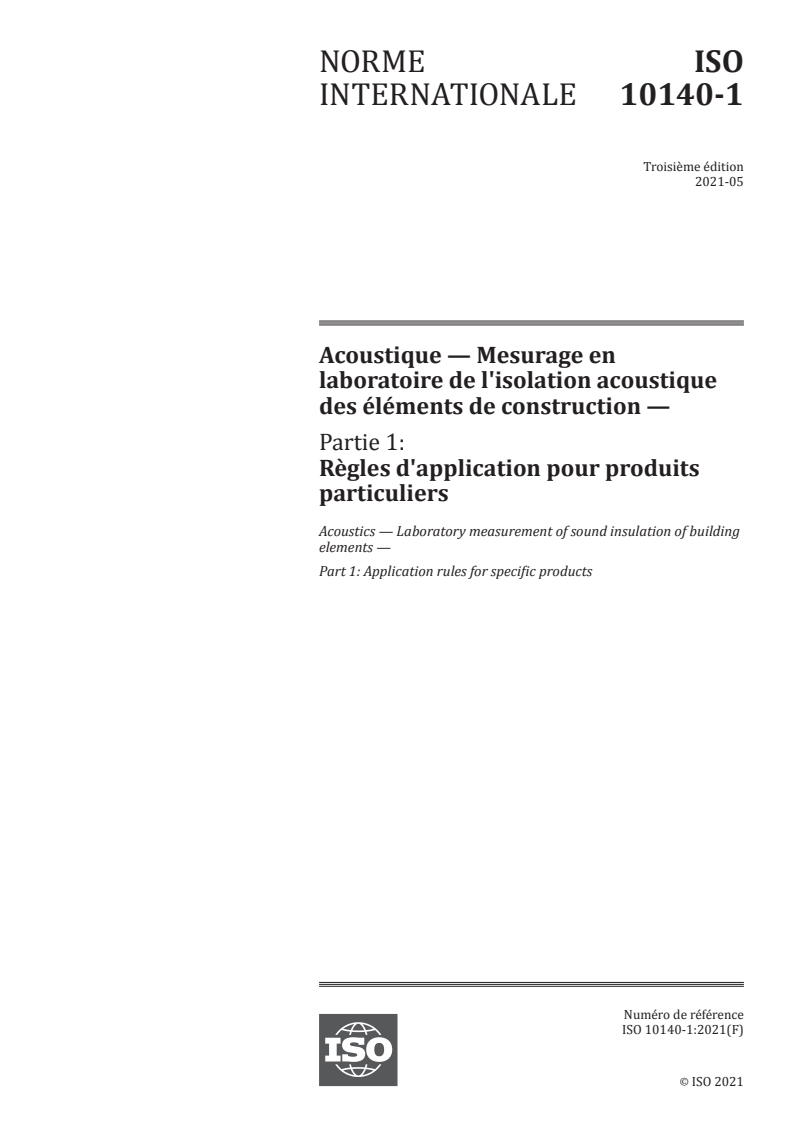

ISO 10140-1:2021

NORME ISO
INTERNATIONALE 10140-1
Troisième édition
2021-05
Acoustique — Mesurage en
laboratoire de l'isolation acoustique
des éléments de construction —
Partie 1:
Règles d'application pour produits
particuliers

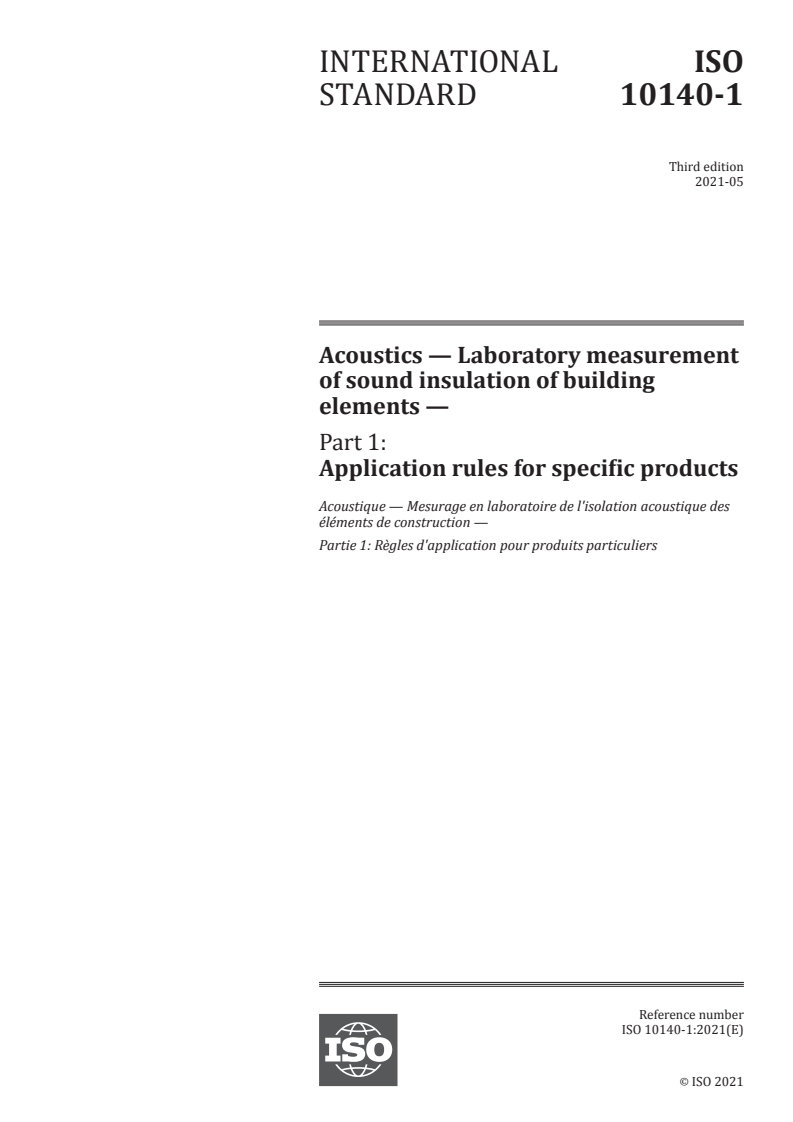

Acoustics — Laboratory measurement of sound insulation of building
elements —
Part 1: Application rules for specific products
Numéro de référence
ISO 10140-1:2021(F)
©
ISO 2021

---------------------- Page: 1 ----------------------
ISO 10140-1:2021(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2021 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 10140-1:2021(F)

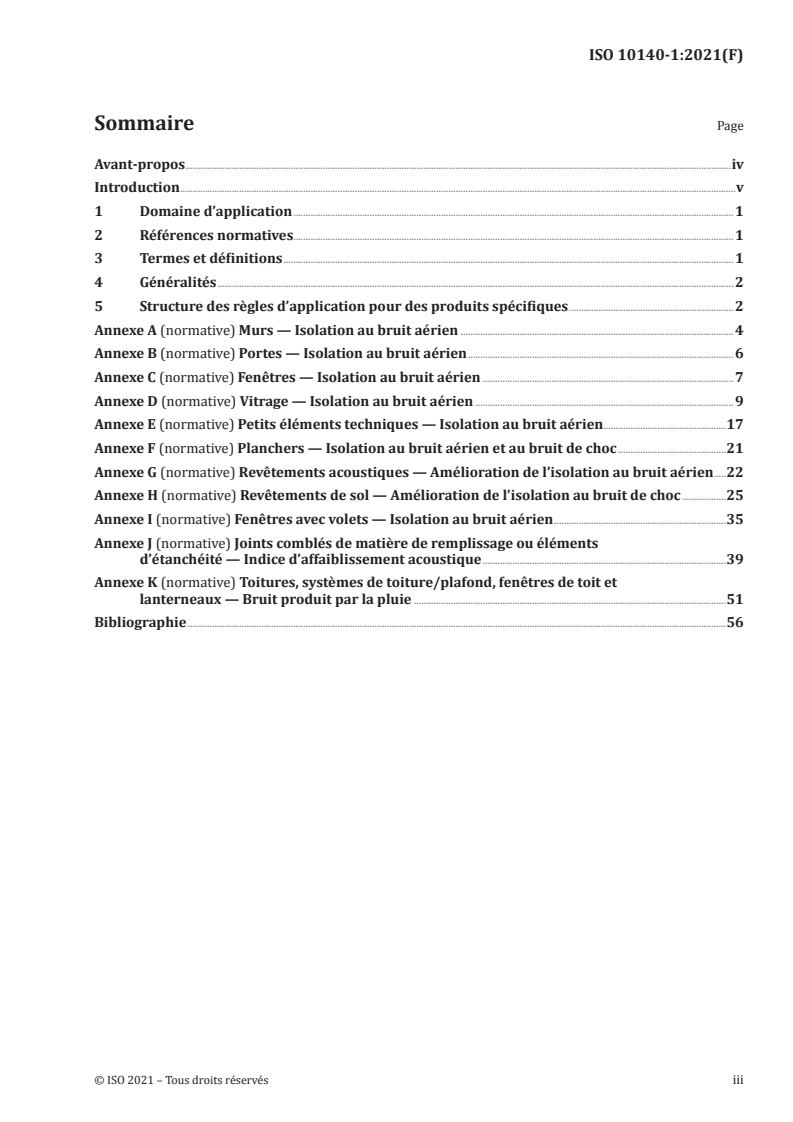

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Généralités . 2
5 Structure des règles d’application pour des produits spécifiques .2
Annexe A (normative) Murs — Isolation au bruit aérien . 4
Annexe B (normative) Portes — Isolation au bruit aérien . 6
Annexe C (normative) Fenêtres — Isolation au bruit aérien . 7
Annexe D (normative) Vitrage — Isolation au bruit aérien . 9
Annexe E (normative) Petits éléments techniques — Isolation au bruit aérien .17
Annexe F (normative) Planchers — Isolation au bruit aérien et au bruit de choc .21
Annexe G (normative) Revêtements acoustiques — Amélioration de l’isolation au bruit aérien .22
Annexe H (normative) Revêtements de sol — Amélioration de l’isolation au bruit de choc .25
Annexe I (normative) Fenêtres avec volets — Isolation au bruit aérien .35
Annexe J (normative) Joints comblés de matière de remplissage ou éléments
d’étanchéité — Indice d’affaiblissement acoustique .39
Annexe K (normative) Toitures, systèmes de toiture/plafond, fenêtres de toit et
lanterneaux — Bruit produit par la pluie .51
Bibliographie .56
© ISO 2021 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 10140-1:2021(F)

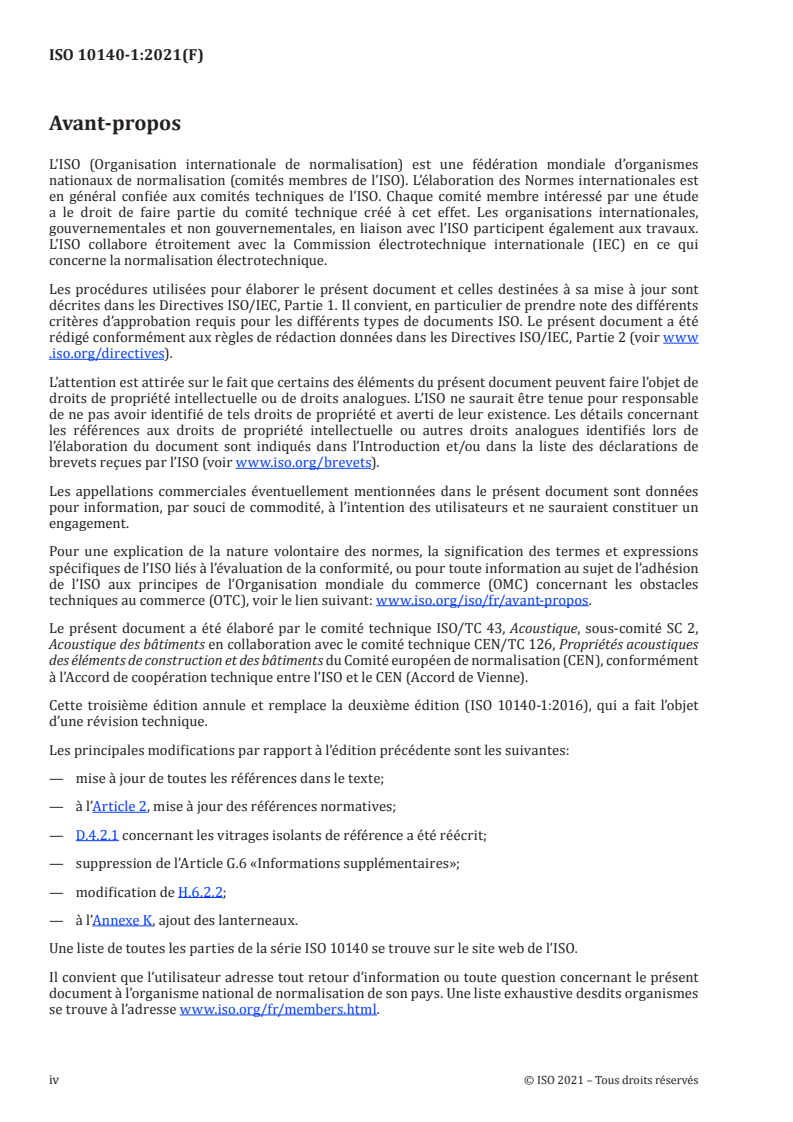

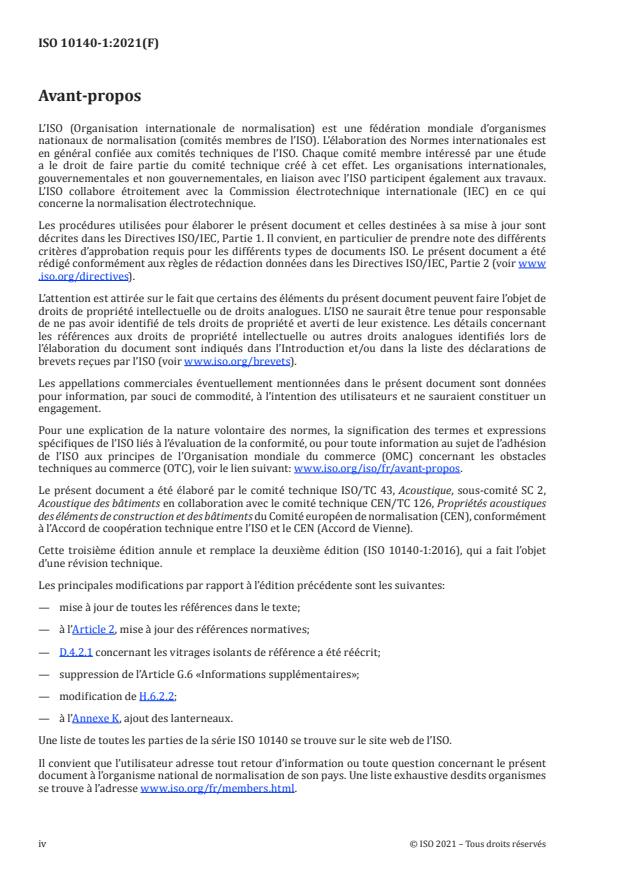

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion
de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/ iso/ fr/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 43, Acoustique, sous-comité SC 2,
Acoustique des bâtiments en collaboration avec le comité technique CEN/TC 126, Propriétés acoustiques
des éléments de construction et des bâtiments du Comité européen de normalisation (CEN), conformément
à l’Accord de coopération technique entre l’ISO et le CEN (Accord de Vienne).
Cette troisième édition annule et remplace la deuxième édition (ISO 10140-1:2016), qui a fait l’objet
d’une révision technique.
Les principales modifications par rapport à l’édition précédente sont les suivantes:
— mise à jour de toutes les références dans le texte;
— à l’Article 2, mise à jour des références normatives;
— D.4.2.1 concernant les vitrages isolants de référence a été réécrit;
— suppression de l’Article G.6 «Informations supplémentaires»;
— modification de H.6.2.2;
— à l’Annexe K, ajout des lanterneaux.
Une liste de toutes les parties de la série ISO 10140 se trouve sur le site web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html.
iv © ISO 2021 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 10140-1:2021(F)

Introduction
L’ISO 10140 (toutes les parties) concerne le mesurage en laboratoire de l’isolation acoustique des
éléments de construction (voir Tableau 1).
Le présent document spécifie les règles d’application pour des éléments et produits particuliers,
y compris les exigences spécifiques relatives à la préparation et au montage des éléments d’essai,
ainsi qu’au fonctionnement et aux conditions d’essai. L’ISO 10140-2 et l’ISO 10140-3 contiennent
respectivement les modes opératoires généraux de mesurage de l’isolation au bruit aérien et au
bruit de choc, et font référence à l’ISO 10140-4 et à l’ISO 10140-5 le cas échéant. Pour les éléments et
produits sans règle d’application spécifique décrite dans le présent document, il est possible d’appliquer
l’ISO 10140-2 et l’ISO 10140-3. L’ISO 10140-4 comprend les techniques et processus fondamentaux de
mesurage. L’ISO 10140-5 concerne les exigences relatives aux installations et appareillages d’essai. Pour
la structure de l’ISO 10140 (toutes les parties), voir Tableau 1.
L’ISO 10140 (toutes les parties) a été élaborée pour améliorer la présentation des mesurages en
laboratoire, assurer la cohérence et simplifier les modifications et ajouts ultérieurs concernant les
conditions de montage des éléments d’essai pour les mesurages en laboratoire et in situ. L’ISO 10140
(toutes les parties) a pour objectif d’offrir un format convenablement rédigé et organisé pour les
mesurages en laboratoire.
Il est prévu que le présent document soit mis à jour avec les règles d’application relatives à d’autres
produits.
Tableau 1 — Structure et contenu de l’ISO 10140 (toutes les parties)
Partie per-
tinente de Objectif principal, contenu et utilisation Contenu détaillé
l’ISO 10140
ISO 10140-1 Elle indique le mode opératoire d’essai appro- Références appropriées à l’ISO 10140-2 et
prié pour les éléments et les produits. Pour à l’ISO 10140-3 et instructions spécifiques sup-
certains types d’éléments/de produits, elle plémentaires pour les produits relatives:
peut comporter des instructions supplémen-
— aux grandeurs spécifiques mesurées;
taires et plus spécifiques relatives aux gran-
deurs et à la dimension de l’élément d’essai et — à la dimension de l’élément d’essai;
relatives à la préparation, au montage et aux
— aux conditions limites et de montage;
conditions de fonctionnement. Lorsqu’aucun
détail spécifique n’est inclus, les lignes direc- — au conditionnement, aux essais et aux
trices générales sont conformes à l’ISO 10140- conditions de fonctionnement;
2 et à l’ISO 10140-3.
— aux précisions supplémentaires pour le
rapport d’essai.
ISO 10140-2 Elle donne un mode opératoire relatif aux me- — Définitions des principales grandeurs
surages de l’isolation au bruit aérien confor- mesurées
mément à l’ISO 10140-4 et à l’ISO 10140-5.
— Montage général et conditions limites
Pour les produits sans règle d’application
spécifique, elle est suffisamment complète
— Mode opératoire général de mesurage
et générale pour permettre l’exécution des
— Traitement des données
mesurages. Toutefois, pour les produits
avec des règles d’application spécifiques, les
— Rapport d’essai (points généraux)
mesurages sont effectués conformément à
l’ISO 10140-1, si elle est disponible.
© ISO 2021 – Tous droits réservés v

---------------------- Page: 5 ----------------------
ISO 10140-1:2021(F)

Tableau 1 (suite)
Partie per-
tinente de Objectif principal, contenu et utilisation Contenu détaillé
l’ISO 10140
ISO 10140-3 Elle donne un mode opératoire relatif aux me- — Définitions des principales grandeurs
surages de l’isolation au bruit de choc confor- mesurées
mément à l’ISO 10140-4 et à l’ISO 10140-5.
— Montage général et conditions limites
Pour les produits sans règle d’application
spécifique, elle est suffisamment complète
— Mode opératoire général de mesurage
et générale pour permettre l’exécution des
— Traitement des données
mesurages. Toutefois, pour les produits
avec des règles d’application spécifiques, les
— Rapport d’essai (points généraux)
mesurages sont effectués conformément à
l’ISO 10140-1, si elle est disponible.
ISO 10140-4 Elle donne toutes les techniques et procé- — Définitions
dures fondamentales de mesurage conformé-
— Gamme de fréquences
ment à l’ISO 10140-2 et à l’ISO 10140-3 ou les
qualifications d’installation conformément — Positions du microphone
à l’ISO 10140-5. La majeure partie du contenu
— Mesurages du SPL (niveau de pression
est mise en œuvre par logiciel.
acoustique)
— Moyennage, espace et temps
— Correction du bruit de fond
— Mesurage des durées de réverbération
— Mesurage du facteur de perte
— Mesurages en basse fréquence
— Puissance acoustique rayonnée par mesu-
rage de la vitesse
vi © ISO 2021 – Tous droits réservés

---------------------- Page: 6 ----------------------
NORME INTERNATIONALE ISO 10140-1:2021(F)
Acoustique — Mesurage en laboratoire de l'isolation
acoustique des éléments de construction —
Partie 1:
Règles d'application pour produits particuliers
1 Domaine d’application
Le présent document spécifie les exigences d’essai pour le mesurage en laboratoire de l’isolation
acoustique des éléments et produits de construction, y compris les exigences précises relatives à la
préparation et au montage des éléments d’essai, ainsi qu’au fonctionnement et aux conditions d’essai.
Il spécifie également les grandeurs applicables et fournit des informations supplémentaires pour les
rapports d’essai.
Les modes opératoires généraux pour les mesurages de l’isolation au bruit aérien et au bruit de choc
sont respectivement donnés dans l’ISO 10140-2 et l’ISO 10140-3.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s’applique (y compris les
éventuels amendements).
ISO 717-1, Acoustique — Évaluation de l'isolement acoustique des immeubles et des éléments de
construction — Partie 1: Isolement aux bruits aériens
ISO 10140-2:2021, Acoustique — Mesurage en laboratoire de l’isolation acoustique des éléments de
construction — Partie 2: Mesurage de l’isolation au bruit aérien
ISO 10140-3:2021, Acoustique — Mesurage en laboratoire de l’isolation acoustique des éléments de
construction — Partie 3: Mesurage de l’isolation au bruit de choc
ISO 10140-4, Acoustique — Mesurage en laboratoire de l’isolation acoustique des éléments de
construction — Partie 4: Exigences et modes opératoires de mesurage
ISO 10140-5:2021, Acoustique — Mesurage en laboratoire de l’isolation acoustique des éléments de
construction — Partie 5: Exigences relatives aux installations et appareillage d’essai
ISO 12999-1, Acoustique — Détermination et application des incertitudes de mesure dans l'acoustique des
bâtiments — Partie 1: Isolation acoustique
ISO 16940, Verre dans la construction — Vitrages et isolation aux bruits aériens — Mesurage de
l'impédance mécanique du verre feuilleté
EN 572-1, Verre dans la construction — Produits de base: verre de silicate sodo-calcique — Partie 1:
Définitions et propriétés physiques et mécaniques générales
EN 572-2, Verre dans la construction — Produits de base: verre de silicate sodo-calcique — Partie 2: Glace
3 Termes et définitions
Aucun terme n’est défini dans le présent document.
© ISO 2021 – Tous droits réservés 1

---------------------- Page: 7 ----------------------
ISO 10140-1:2021(F)

L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp;
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/ .
4 Généralités
Les exigences générales relatives aux conditions aux limites et au montage de l’élément d’essai
en laboratoire sont spécifiées dans l’ISO 10140-2, l’ISO 10140-3 et l’ISO 10140-5. Des exigences
supplémentaires et plus détaillées relatives à la préparation, au montage et aux conditions de
fonctionnement, ainsi qu’au conditionnement sont données dans les Annexes A, B, C, D, E, F, G, H, I, J et K.
NOTE Pour les produits non couverts par les Annexes A, B, C, D, E, F, G, H, I, J ou K, il est possible d’ajouter une
nouvelle annexe dans les prochaines éditions en fonction des connaissances et pratiques existantes. La structure
recommandée pour ces annexes est spécifiée dans l’Article 5.
Lorsque les essais sont réalisés conformément à l’ISO 10140 (toutes les parties), les exigences du
présent document relatives aux éléments et produits spécifiques doivent toujours être vérifiées et les
Annexes A à K doivent être appliquées, suivant le cas. Les conditions fondamentales spécifiées dans
l’ISO 10140-2 ou l’ISO 10140-3 doivent toujours être suivies.
5 Structure des règles d’application pour des produits spécifiques
La structure et le contenu des Annexes A, B, C, D, E, F, G, H, I, J et K sont détaillés dans le présent
article. L’objectif de ces annexes est de décrire les conditions relatives aux limites, au montage et au
fonctionnement pour les éléments, produits ou groupes de produits spécifiques. Pour certains éléments
ou produits, certaines rubriques peuvent ne pas être pertinentes. Il est prévu que tout élargissement
ou toute mise à jour du texte des annexes, et toute future annexe contenant les règles d’application de
nouveaux produits spécifiques, adoptent la même structure.
a) Généralités:
1) définition de l’élément/du produit auquel elles s’appliquent;
2) grandeurs mesurées (si nécessaire);
3) référence à la ou aux méthodes d’essai.
b) Élément d’essai:
1) dimension de l’ouverture d’essai et de l’élément d’essai;
2) nombre d’éléments d’essai.
c) Conditions aux limites et de montage (qu’il convient d’appliquer avant l’installation):
1) conditions aux limites, par exemple mur de remplissage, limites des éléments;
2) positions de montage;
3) installation de l’élément d’essai dans l’ouverture d’essai.
d) Conditions d’essai et de fonctionnement (qu’il convient d’appliquer après l’installation):
1) conditions de fonctionnement, par exemple ouverture/fermeture avant l’essai;
2) conditionnement/durcissement/séchage;
3) application de la charge;
2 © ISO 2021 – Tous droits réservés

---------------------- Page: 8 ----------------------
ISO 10140-1:2021(F)

4) conditions environnementales.
e) Rapport d’essai.
f) Informations complémentaires: si nécessaire, toute information complémentaire aux informations
requises dans les normes de base ISO 10140-2 et ISO 10140-3.
© ISO 2021 – Tous droits réservés 3

---------------------- Page: 9 ----------------------
ISO 10140-1:2021(F)

Annexe A
(normative)

Murs — Isolation au bruit aérien
A.1 Généralités
Pour les murs et autres cloisons, l’ISO 10140-2 s’applique. La présente annexe s’applique aux cloisons
légères à deux panneaux telles que celles constituées de plaques de plâtre.
La grandeur déterminée est l’indice d’affaiblissement acoustique, R, en fonction de la fréquence.
La définition de R est spécifiée dans l’ISO 10140-2.
Les lignes directrices générales des articles pertinents de la norme de base ISO 10140-2 doivent toujours
être suivies.
A.2 Élément d’essai
2
Il convient que l’ouverture d’essai pour les murs soit d’environ 10 m .
A.3 Conditions aux limites et de montage
L’indice d’affaiblissement acoustique des cloisons légères à deux panneaux (par exemple, cloisons
à deux parements en plaques de plâtre) est influencé par les conditions de montage dans l’ouverture
d’essai du laboratoire. Les paramètres d’installation importants comprennent la profondeur de la niche
et la position de la cloison par rapport à la rupture acoustique dans l’ouverture d’essai.
Légende
1 salle d’émission
2 salle de réception
3 rupture acoustique en laboratoire
Figure A.1 — Exemple de position de l’élément d’essai par rapport à la rupture acoustique
en laboratoire
4 © ISO 2021 – Tous droits réservés

---------------------- Page: 10 ----------------------
ISO 10140-1:2021(F)

Pour améliorer la reproductibilité interlaboratoires et faciliter la comparaison des indices
d’affaiblissement acoustique pour différents murs légers à deux parements, la cloison à deux panneaux
ne doit pas être montée de part et d’autre de la rupture acoustique du laboratoire, mais il convient que
les deux parements soient montés du même côté de la rupture tel qu’indiqué à la Figure A.1. Il convient
que l’ouverture satisfasse aux exigences de l’ISO 10140-2.
D’autres conditions de montage peuvent être utilisées, mais elles doivent être entièrement décrites
dans le rapport d’essai.
NOTE 1 Le montage de la cloison légère en positionnant chacun des deux panneaux de chaque côté de la
rupture acoustique peut engendrer des valeurs plus élevées de l’indice d’affaiblissement acoustique.
NOTE 2 D’autres conditions de montage peuvent convenir pour certains types de murs à deux panneaux,
par exemple les murs de maisons jumelées où les panneaux sont isolés du point de vue vibratoire (par exemple,
sur des fondations séparées). Dans ces cas, les panneaux du mur peuvent être montés de chaque côté de la rupture
acoustique.
A.4 Conditions d’essai et de fonctionnement
Les lignes directrices de l’ISO 10140-2 doivent être suivies.
A.5 Rapport d’essai
Les exigences relatives au rapport d’essai sont spécifiées dans l’ISO 10140-2.
© ISO 2021 – Tous droits réservés 5

---------------------- Page: 11 ----------------------
ISO 10140-1:2021(F)

Annexe B
(normative)

Portes — Isolation au bruit aérien
B.1 Généralités
La présente annexe s’applique aux portes intérieures et extérieures (y compris les blocs-portes).
La grandeur déterminée est l’indice d’affaiblissement acoustique, R, en fonction de la fréquence.
La définition de R est spécifiée dans l’ISO 10140-2.
Les lignes directrices générales des articles pertinents de la norme de base ISO 10140-2 doivent toujours
être suivies.
NOTE Pour la définition d’une porte, voir l’ISO 1804 et l’EN 12519.
B.2 Élément d’essai
2
Pour la plupart des portes, une ouverture d’essai d’une aire inférieure à 10 m est nécessaire. L’aire de
l’élément d’essai, S, est l’aire de l’ouverture dans le mur de remplissage nécessaire pour loger la porte.
B.3 Conditions aux limites et de montage
L’ouverture d’essai pour les portes doit être disposée de sorte que le bord inférieur soit placé à proximité
du niveau du plancher des salles d’essai et de manière à reproduire les conditions du bâtiment réel. Pour
l’essai, la porte doit être installée de manière à pouvoir s’ouvrir et se fermer normalement.
B.4 Conditions d’essai et de fonctionnement
Afin d’assouplir et de roder tous les joints ou les mécanismes d’étanchéité, la porte doit être ouverte et
fermée au moins cinq fois juste avant l’essai.
B.5 Rapport d’essai
Les exigences relatives au rapport d’essai sont spécifiées dans l’ISO 10140-2.
6 © ISO 2021 – Tous droits réservés

---------------------- Page: 12 ----------------------
ISO 10140-1:2021(F)

Annexe C
(normative)

Fenêtres — Isolation au bruit aérien
C.1 Généralités
La présente annexe s’applique aux fenêtres.
La grandeur déterminée est l’indice d’affaiblissement acoustique, R, en fonction de la fréquence. La
définition de R est spécifiée dans l’ISO 10140-2.
Les lignes directrices générales des articles pertinents de la norme de base ISO 10140-2 doivent toujours
être suivies.
NOTE Pour la définition d’une fenêtre (terminologie), voir l’EN 12519.
C.2 Élément d’essai
Les dimensions recommandées de l’ouverture d’essai pour une fenêtre sont de 1 250 mm × 1 500 mm
comme pour l’ouverture d’essai spécifique de petite dimension décrite dans l’ISO 10140-5, mais des
écarts par rapport à ces dimensions peuvent se révéler nécessaires pour tenir compte des pratiques
de construction nationales. Pour les fenêtres, l’ouverture d’essai peut être échancrée comme illustré
dans l’ISO 10140-5:2021, Figure 3. Dans le cas d’un bloc-fenêtre, les dimensions peuvent être choisies de
façon à être représentatives du bloc-fenêtre utilisé dans la pratique. Pour les fenêtres, l’aire, S, est l’aire
de l’ouverture dans le mur de remplissage requis pour loger l’élément d’essai.
C.3 Conditions aux limites et de montage
L’installation d’un bloc-fenêtre doit être réalisée selon une méthode aussi similaire que possible à celle
qui serait utilisée dans la pratique. Lorsque la fenêtre est montée dans l’ouverture d’essai, les niches
situées des deux côtés des fenêtres doivent avoir différentes profondeurs, de préférence dans un rapport
d’environ 2:1, à moins que cela ne soit contraire à la conception particulière de la fenêtre. Toutefois,
on s’attend à obtenir des résultats différents avec des profondeurs de niche de différents rapports.
Il convient de remplir l’espace entre la fenêtre et l’ouverture d’essai (environ 10 mm à 13 mm autour
de la fenêtre lorsqu’elle est montée dans l’ouverture d’essai) avec un matériau absorbant (par exemple,
de la laine minérale) et de le rendre étanche à l’air en utilisant un matériau d’étanchéité élastique des
deux côtés ou conformément aux instructions du fabricant.
Si l’élément d’essai est prévu pour pouvoir être ouvert aisément, il doit être installé pour l’essai de
manière à pouvoir être ouvert et fermé normalement.
C.4 Conditions d’essai et de fonctionnement
C.4.1 Conditionnement
L’isolation acoustique de certains systèmes ou éléments de vitrage, notamment ceux contenant du
verre feuilleté, peut dépendre de la température de la salle pendant les mesurages. Il convient que
la température des deux salles utilisées pour mesurer l’isolation acoustique soit de (20 ± 3) °C. Il
convient de conserver les éléments d’essai pendant 24 h à la température d’essai. En outre, il peut être
avantageux d’effectuer des mesurages à des températures similaires à celles pour lesquelles l’élément
d’essai est conçu.
© ISO 2021 – Tous droits réservés 7

---------------------- Page: 13 ----------------------
ISO 10140-1:2021(F)

C.4.2 Fonctionnement
Si l’élément d’essai est destiné à être ouvert, il doit être ouvert et fermé au moins cinq fois juste avant
les essais.
C.5 Rapport d’essai
Les exigences relatives au rapport d’essai sont spécifiées dans l’ISO 10140-2.
8 © ISO 2021 – Tous droits réservés

---------------------- Page: 14 ----------------------
ISO 10140-1:2021(F)

Annexe D
(normative)

Vitrage — Isolation au bruit aérien
D.1 Généralités
La présente annexe s’applique aux vitrages.
La grandeur déterminée est l’indice d’affaiblissement acoustique, R, en fonction de la fréquence. La
définition de R est spécifiée dans l’ISO 10140-2.
Les lignes directrices générales des articles pertinents de la norme de base ISO 10140-2 doivent toujours
être suivies.
NOTE Pour la définition d’un vitrage (terminologie), voir l’EN 12758.
D.2 Élément d’essai
Les dimensions de l’ouverture d’essai pour les vitrages doivent être de 1 250 mm × 1 500 mm avec une
tolérance admissible de ± 50 mm sur chaque dimension, de préférence en maintenant le même rapport
de forme. Pour les vitrages, l’ouverture d’essai doit être échancrée des deux côtés, ainsi que sur le dessus,
sur une distance de 60 mm à 65 mm. Le vitrage doit être monté dans la plus petite ouverture comme
indiqué à la Figure D.1. Pour le vitrage, l’aire, S, est l’aire de l’ouverture dans le mur de remplissage
requis pour loger l’élément d’essai.
L’ouverture d’essai de petite dimension spécifique décrite dans l’ISO 10140-5:2021, Figure 3, remplit
ces critères, et une ouverture d’essai conforme à l’ISO 10140-5:2021, 4.3.4, doit être utilisée.
NOTE Les détails relatifs aux conditions de mesurage pour le vitrage sont prescrits afin d’assurer la
meilleure comparaison possible entre les résultats obtenus dans différents laboratoires.
D.3 Conditions aux limites et de montage
Le vitrage doit être installé dans l’ouverture d’essai de telle sorte que les niches de part et d’autre du
vitrage aient des profondeurs différentes dans un rapport de 2:1. Un espace d’environ 10 mm doit être
maintenu entre le vitrage et le tableau de baie de l’ouverture d’essai. Cet espace doit être comblé avec
un type de mastic de vitrerie qui doit être soumis à l’essai tel que décrit ci-dessous. Pour fixer le vitrage,
deux tasseaux de bois (25 mm × 25 mm) doivent être utilisés (voir Figure D.1). L’espace entre le vitrage
et les tasseaux doit être comblé avec du mastic de vitrerie d’environ 5 mm d’épaisseur. Les baguettes ne
1)
doivent pas recouvrir plus de 15 mm et moins de 12 mm du verre .
Le mastic de vitrerie utilisé pour combler l’espace de 10 mm entre le périmètre du vitrage et le tableau
de baie de l’ouverture d’essai, et l’espace de 5 mm entre le vitrage et les tasseaux doit être qualifié
par la méthode d’essai suivante. Un élément verrier sodo-calcique/silice (flotté, masse volumique
3 4
2 500 kg/m , module d’élasticité E = 7 × 10 MPa) d’une épaisseur de (10 ± 0,3) mm et de dimensions
1 230 mm × 1 480 mm, doit être monté avec ce mastic de vitrerie conformément à la Figure D.1. L’indice
d’affaiblissement acoustique au bruit aérien doit être déterminé sur des bandes d’un tiers d’octave dans
1) Cette méthode de montage et d’étanchéité d’un vitrage dans l’ouverture d’essai est donnée comme une
solution pratique, rapide et reproductib
...

FINAL
INTERNATIONAL ISO/FDIS
DRAFT
STANDARD 10140-1
ISO/TC 43/SC 2
Acoustics — Laboratory measurement
Secretariat: DIN
of sound insulation of building
Voting begins on:
2021-02-03 elements —
Voting terminates on:
Part 1:
2021-03-31
Application rules for specific products
Acoustique — Mesurage en laboratoire de l'isolation acoustique des
éléments de construction —
Partie 1: Règles d'application pour produits particuliers
ISO/CEN PARALLEL PROCESSING
RECIPIENTS OF THIS DRAFT ARE INVITED TO
SUBMIT, WITH THEIR COMMENTS, NOTIFICATION
OF ANY RELEVANT PATENT RIGHTS OF WHICH
THEY ARE AWARE AND TO PROVIDE SUPPOR TING
DOCUMENTATION.
IN ADDITION TO THEIR EVALUATION AS
Reference number
BEING ACCEPTABLE FOR INDUSTRIAL, TECHNO-
ISO/FDIS 10140-1:2021(E)
LOGICAL, COMMERCIAL AND USER PURPOSES,
DRAFT INTERNATIONAL STANDARDS MAY ON
OCCASION HAVE TO BE CONSIDERED IN THE
LIGHT OF THEIR POTENTIAL TO BECOME STAN-
DARDS TO WHICH REFERENCE MAY BE MADE IN
©
NATIONAL REGULATIONS. ISO 2021

---------------------- Page: 1 ----------------------
ISO/FDIS 10140-1:2021(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2021
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2021 – All rights reserved

---------------------- Page: 2 ----------------------
ISO/FDIS 10140-1:2021(E)

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 General . 2
5 Structure of application rules for specific products . 2
Annex A (normative) Walls — Airborne sound insulation . 4
Annex B (normative) Doors — Airborne sound insulation . 6
Annex C (normative) Windows — Airborne sound insulation . 7
Annex D (normative) Glazing — Airborne sound insulation . 9
Annex E (normative) Small technical elements — Airborne sound insulation.16
Annex F (normative) Floors — Airborne and impact sound insulation .20
Annex G (normative) Acoustical linings — Improvement of airborne sound insulation .21
Annex H (normative) Floor coverings — Improvement of impact sound insulation .23
Annex I (normative) Shutters — Airborne sound insulation .32
Annex J (normative) Joints filled with fillers or seals — Sound reduction index .37
Annex K (normative) Roofs, roof/ceiling systems, roof windows/skylights and rooflights —
Rainfall sound . .47
Bibliography .52
© ISO 2021 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO/FDIS 10140-1:2021(E)

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/
iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 43, Acoustics, Subcommittee SC 2,
Building acoustics, in collaboration with the European Committee for Standardization (CEN) Technical
Committee CEN/TC 126, Acoustic properties of building elements and of buildings, in accordance with the
Agreement on technical cooperation between ISO and CEN (Vienna Agreement).
This third edition cancels and replaces the second edition (ISO 10140-1:2016), which has been
technically revised.
The main changes compared to the previous edition are as follows:
— all references in the text have been updated;
— in Clause 2, the normative references have been updated;
— former Clause G.6, "Additional information", has been removed;
— H.6.2.2 has been edited;
— in Annex K, rooflights have been added.
A list of all parts in the ISO 10140 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2021 – All rights reserved

---------------------- Page: 4 ----------------------
ISO/FDIS 10140-1:2021(E)

Introduction
ISO 10140 (all parts) concerns laboratory measurement of the sound insulation of building elements
(see Table 1).
This document specifies the application rules for specific elements and products, including specific
requirements for the preparation and mounting of the test elements, and for the operating and test
conditions. ISO 10140-2 and ISO 10140-3 contain the general procedures for airborne and impact sound
insulation measurements, respectively, and refer to ISO 10140-4 and ISO 10140-5 where appropriate.
For elements and products without a specific application rule described in this document, it is possible
to apply ISO 10140-2 and ISO 10140-3. ISO 10140-4 contains basic measurement techniques and
processes. ISO 10140-5 contains the requirements for test facilities and equipment. For the structure of
ISO 10140 (all parts), see Table 1.
ISO 10140 (all parts) was developed to improve the layout for laboratory measurements, ensure
consistency and simplify future changes and additions regarding mounting conditions of test elements
in laboratory and field measurements. ISO 10140 (all parts) aims at presenting a well-written and
arranged format for laboratory measurements.
This document is planned to be updated with application rules for other products.
Table 1 — Structure and contents of ISO 10140 (all parts)
Relevant
part of Main purpose, contents and use Detailed content
ISO 10140
ISO 10140-1 It indicates the appropriate test procedure Appropriate references to ISO 10140-2 and
for elements and products. For certain types ISO 10140-3 and product-related, specific and
of element/product, it can contain addi- additional instructions on:
tional and more specific instructions about
— specific quantities measured;
quantities and test element size and about
preparation, mounting and operating condi-
— size of test element;
tions. Where no specific details are includ-
— boundary and mounting conditions;
ed, the general guidelines are according to
ISO 10140-2 and ISO 10140-3.
— conditioning, testing and operating conditions;
— additional specifics for test report.
ISO 10140-2 It gives a procedure for airborne sound insu- — Definitions of main quantities measured
lation measurements according to ISO 10140-
— General mounting and boundary conditions
4 and ISO 10140-5. For products without
specific application rules, it is sufficiently — General measurement procedure
complete and general for the execution of
— Data processing
measurements. However, for products with
specific application rules, measurements
— Test report (general points)
are carried out according to ISO 10140-1, if
available.
ISO 10140-3 It gives a procedure for impact sound insula- — Definitions of main quantities measured
tion measurements according to ISO 10140-
— General mounting and boundary conditions
4 and ISO 10140-5. For products without
specific application rules, it is sufficiently
— General measurement procedure
complete and general for the execution of
— Data processing
measurements. However, for products with
specific application rules, measurements
— Test report (general points)
are carried out according to ISO 10140-1, if
available.
© ISO 2021 – All rights reserved v

---------------------- Page: 5 ----------------------
ISO/FDIS 10140-1:2021(E)

Table 1 (continued)
Relevant
part of Main purpose, contents and use Detailed content
ISO 10140
ISO 10140-4 It gives all the basic measurement techniques — Definitions
and processes for measurement according
— Frequency range
to ISO 10140-2 and ISO 10140-3, or facility
qualifications according to ISO 10140-5. Much
— Microphone positions
of the content is implemented in software.
— SPL measurements
— Averaging, space and time
— Correction for background noise
— Reverberation time measurements
— Loss factor measurements
— Low-frequency measurements
— Radiated sound power by velocity measure-
ment
ISO 10140-5 It specifies all information needed to design, Test facilities, design criteria:
construct and qualify the laboratory facility,
— volumes, dimensions;
its additional accessories and measurement
equipment (hardware).
— flanking transmission;
— laboratory loss factor;
— maximum achievable sound reduction index;
— reverberation time;
— influence of lack of diffusivity in the
laboratory.
Test openings:
— standard openings for walls and floors;
— other openings (windows, doors, small tech-
nical elements);
— filler walls in general.
Requirements for equipment:
— loudspeakers, number, positions;
— tapping machine and other impact sources;
— measurement equipment.
Reference constructions:
— basic elements for airborne and impact insu-
lation improvement;
— corresponding reference performance curves.
vi © ISO 2021 – All rights reserved

---------------------- Page: 6 ----------------------
FINAL DRAFT INTERNATIONAL STANDARD ISO/FDIS 10140-1:2021(E)
Acoustics — Laboratory measurement of sound insulation
of building elements —
Part 1:
Application rules for specific products
1 Scope
This document specifies test requirements for the laboratory measurement of the sound insulation of
building elements and products, including detailed requirements for the preparation and mounting of
the test elements, and for the operating and test conditions. It also specifies the applicable quantities,
and provides additional test information for reporting.
The general procedures for airborne and impact sound insulation measurements are given in
ISO 10140-2 and ISO 10140-3, respectively.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 717-1, Acoustics — Rating of sound insulation in buildings and of building elements — Part 1: Airborne
sound insulation
ISO 10140-2:—, Acoustics — Laboratory measurement of sound insulation of building elements — Part 2:
Measurement of airborne sound insulation
ISO 10140-3:—, Acoustics — Laboratory measurement of sound insulation of building elements — Part 3:
Measurement of impact sound insulation
ISO 10140-4, Acoustics — Laboratory measurement of sound insulation of building elements — Part 4:
Measurement procedures and requirements
ISO 10140-5: —, Acoustics — Laboratory measurement of sound insulation of building elements — Part 5:
Requirements for test facilities and equipment
ISO 12999-1, Acoustics — Determination and application of measurement uncertainties in building
acoustics — Part 1: Sound insulation
ISO 16940, Glass in building — Glazing and airborne sound insulation — Measurement of the mechanical
impedance of laminated glass
EN 572-1, Glass in building — Basic soda lime silicate glass products — Part 1: Definitions and general
physical and mechanical properties
EN 572-2, Glass in building — Basic soda lime silicate glass products — Part 2: Float glass
3 Terms and definitions
No terms and definitions are listed in this document.
© ISO 2021 – All rights reserved 1

---------------------- Page: 7 ----------------------
ISO/FDIS 10140-1:2021(E)

ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
4 General
General requirements regarding boundary conditions and mounting of the test element in the
laboratory are specified in ISO 10140-2, ISO 10140-3 and ISO 10140-5. Additional and more detailed
requirements regarding preparation, mounting and the operating conditions, as well as conditioning,
are specified in Annexes A, B, C, D, E, F, G, H, I, J and K.
NOTE For products not covered in Annexes A, B, C, D, E, F, G, H, I, J or K, a new annex can be added in
subsequent revisions, based on available knowledge and practice. The preferred structure of these annexes is
specified in Clause 5.
When testing in accordance with ISO 10140 (all parts), this document shall always be checked for
requirements relating to specific elements and products, and Annexes A to K shall be implemented, as
appropriate. The basic conditions specified in ISO 10140-2 or ISO 10140-3 shall always be followed.
5 Structure of application rules for specific products
The structure and contents of Annexes A, B, C, D, E, F, G, H, I, J and K is detailed in this clause. The
purpose of these annexes is to describe boundary, mounting and operating conditions for specific
elements, products or groups of products. For some elements or products, certain items might not be
relevant. Future extensions or updates of the annexes, as well as future annexes with application rules
for new specific products, are intended to adopt the same structure.
a) General:
1) definition of the element/product it applies to;
2) quantities measured (if needed);
3) reference to test method(s).
b) Test element:
1) size of the test opening and the test element;
2) number of test elements.
c) Boundary and mounting conditions (should be applied before installation):
1) boundary conditions, e.g. filler wall, element boundaries;
2) mounting positions;
3) installation of the test element in the test opening.
d) Test and operating conditions (should be applied after installation):
1) operating conditions, e.g. open/close before test;
2) conditioning/curing/drying;
3) loading;
4) environmental conditions.
e) Test report.
2 © ISO 2021 – All rights reserved

---------------------- Page: 8 ----------------------
ISO/FDIS 10140-1:2021(E)

f) Additional information: if necessary, any information additional to the information that is required
in basic ISO 10140-2 and ISO 10140-3.
© ISO 2021 – All rights reserved 3

---------------------- Page: 9 ----------------------
ISO/FDIS 10140-1:2021(E)

Annex A
(normative)

Walls — Airborne sound insulation
A.1 General
For walls and other partitions, ISO 10140-2 is applicable. This annex is applicable to lightweight twin
leaf partitions, such as those constructed of gypsum boards.
The quantity determined is the sound reduction index, R, as a function of frequency. The definition of R
is specified in ISO 10140-2.
The general guidelines in the relevant clauses of the basic ISO 10140-2 shall always be followed.
A.2 Test element
2
The test opening for walls should be approximately 10 m .
A.3 Boundary and mounting conditions
The sound reduction index of lightweight twin leaf partitions (e.g. twin leaf gypsum board walls) is
influenced by the mounting conditions in the test opening of the laboratory. Important installation
parameters include the niche depth and the position of the partition in relation to the acoustic break in
the test aperture.
Key
1 source room
2 receiving room
3 acoustic break of the laboratory
Figure A.1 — Example of the position of the test element relative to the acoustic break of the
laboratory
To improve the reproducibility between laboratories and facilitate comparison of sound reduction
indices for different lightweight double walls, the twin leaf partition shall not be mounted across the
4 © ISO 2021 – All rights reserved

---------------------- Page: 10 ----------------------
ISO/FDIS 10140-1:2021(E)

acoustic break of the laboratory, but both leaves should be mounted on the same side of the break, as
indicated in Figure A.1. The aperture should meet the requirements in ISO 10140-2.
Other mounting conditions may be used but shall be fully described in the test report.
NOTE 1 Mounting the lightweight partition with one leaf on one side and the other leaf on the other side of the
acoustic break can result in higher values for the sound reduction index.
NOTE 2 Other mounting conditions can be suitable for certain types of twin leaf walls, for example walls for
semi-detached houses where the leaves are vibrationally uncoupled (for example on separate foundations). In
such cases, the wall leaves can be mounted on each side of the acoustic break.
A.4 Test and operating conditions
The guidelines given in ISO 10140-2 shall be followed.
A.5 Test report
The requirements for the test report are specified in ISO 10140-2.
© ISO 2021 – All rights reserved 5

---------------------- Page: 11 ----------------------
ISO/FDIS 10140-1:2021(E)

Annex B
(normative)

Doors — Airborne sound insulation
B.1 General
This annex is applicable to internal and external doors (including door sets).
The quantity determined is the sound reduction index, R, as a function of frequency. The definition of R
is specified in ISO 10140-2.
The general guidelines in the relevant clauses of the basic ISO 10140-2 shall always be followed.
NOTE For a definition of door, see ISO 1804 and EN 12519.
B.2 Test element
2
For most doors, a test opening with an area of less than 10 m is needed. The area of the test element, S,
is the area of the opening in the filler wall required to accommodate the door.
B.3 Boundary and mounting conditions
The test opening for doors shall be arranged such that the lower edge is situated near to the level of
the floor of the test rooms and such that conditions in the building are reproduced. The door shall be
installed for test such that it can be opened and closed in a normal manner.
B.4 Test and operating conditions
In order to soften and break in any seals or sealing mechanisms, the door shall be opened and closed at
least five times immediately before testing.
B.5 Test report
The requirements for the test report are specified in ISO 10140-2.
6 © ISO 2021 – All rights reserved

---------------------- Page: 12 ----------------------
ISO/FDIS 10140-1:2021(E)

Annex C
(normative)

Windows — Airborne sound insulation
C.1 General
This annex is applicable to windows.
The quantity determined is the sound reduction index, R, as a function of frequency. The definition of R
is specified in ISO 10140-2.
The general guidelines in the relevant clauses of ISO 10140-2 shall always be followed.
NOTE For a definition of window (terminology), see EN 12519.
C.2 Test element
The preferred dimensions of the test opening for a window are 1 250 mm × 1 500 mm as for the specific
small-sized test opening described in ISO 10140-5, but variations from this size can be necessary in
recognition of national building practice. For windows, the test opening may be staggered as shown in
ISO 10140-5:—, Figure 3. In the case of a window assembly, dimensions may be chosen as representative
of the assembly used in practical circumstances. For windows, the area, S, is the area of the opening in
the filler wall required to accommodate the test element.
C.3 Boundary and mounting conditions
The installation of a window assembly shall be as similar as possible to the method which would be used
in practice. When the window is mounted in the test opening, the niches on both sides of the windows
shall have different depths, preferably in a ratio of about 2:1, unless this conflicts with the particular
design of the window. However, it is expected that results obtained with niche depths of different ratios
would differ.
The gap between the window and the test opening (about 10 mm to 13 mm around the window when
mounted in the test opening) should be filled with absorbing material (for example mineral wool)
and made airtight using an elastic sealant on both sides or in accordance with the manufacturer’s
instructions.
If the test element is intended to be readily openable, it shall be installed for the test in such that a way
it can be opened and closed in a normal manner.
C.4 Test and operating conditions
C.4.1 Conditioning
The sound insulation of certain glazing systems or elements, especially those incorporating laminated
glass, can depend on the room temperature during the measurements. The temperature of both rooms
used for measuring the sound insulation should be (20 ± 3) °C. The test elements should be stored for
24 h at the test temperature. In addition, it can be advantageous to make measurements at temperatures
similar to those for which the test element is designed.
© ISO 2021 – All rights reserved 7

---------------------- Page: 13 ----------------------
ISO/FDIS 10140-1:2021(E)

C.4.2 Operation
If the test element is intended to be openable, it shall be opened and closed at least five times immediately
before testing.
C.5 Test report
The requirements for the test report are specified in ISO 10140-2.
8 © ISO 2021 – All rights reserved

---------------------- Page: 14 ----------------------
ISO/FDIS 10140-1:2021(E)

Annex D
(normative)

Glazing — Airborne sound insulation
D.1 General
This annex is applicable to glazing.
The quantity determined is the sound reduction index, R, as a function of frequency. The definition of R
is specified in ISO 10140-2.
The general guidelines in the relevant clauses of ISO 10140-2 shall always be followed.
NOTE For a definition of glass (terminology), see EN 12758.
D.2 Test element
The dimensions of the test opening for glazing shall be 1 250 mm × 1 500 mm with an allowable
tolerance on each dimension of ± 50 mm, preferably maintaining the same aspect ratio. For glazing,
the test opening shall be staggered on both sides and on the top by a distance of between 60 mm and
65 mm. The glazing shall be mounted in the smaller opening as shown in Figure D.1. For glazing, the
area, S, is the area of the opening in the filler wall required to accommodate the test element.
The specific small-sized test opening described in ISO 10140-5:—, Figure 3, fulfils these criteria, and a
test opening in accordance with ISO 10140-5:—, 4.3.3, shall be used.
NOTE Details of the measurement conditions for glazing are prescribed in order to ensure the best possible
comparison between results obtained by different laboratories.
D.3 Boundary and mounting conditions
The glazing shall be installed into the test opening such that the niches on both sides of the pane have
different depths with a ratio of 2:1. A gap of about 10 mm shall remain between the pane and the reveal
of the test opening. This gap shall be filled with a type of putty, which shall be tested as described
below. To fix the glazing, two wooden beads (25 mm × 25 mm) shall be used (see Figure D.1). The space
between the glazing and the wooden beads shall be filled with putty about 5 mm thick. The beads shall
1)
cover not more than 15 mm and not less than 12 mm of the glass .
The putty used for filling the 10 mm gap between the perimeter of the glazing and the reveal of the
test opening, and the 5 mm gap between the glazing and the wooden beads shall be qualified by the
3
following test method. A single soda-lime/silica glass pane (float, density 2 500 kg/m , modulus of
4
elasticity E = 7 × 10 MPa) with a thickness of (10 ± 0,3) mm and dimensions of 1 230 mm × 1 480 mm
shall be mounted with this putty in accordance with Figure D.1. The airborne sound reduction index
shall be determined in one-third octave bands in the frequency range from 1 600 Hz to 3 150 Hz. The
first measurement shall begin not later than 1 h after mounting. The results shall be as follows, to
within ±2,0 dB:
— 1 600 Hz: R = 31,3 dB;
— 2 000 Hz: R = 35,6 dB;
1)  This method of mounting and sealing a glass pane into the test opening is given as a practical, quick and
reproducible solution, although this is not the type of mounting in practice.
© ISO 2021 – All rights reserved 9

---------------------- Page: 15 ----------------------
ISO/FDIS 10140-1:2021(E)

— 2 500 Hz: R = 39,2 dB;
— 3 150 Hz: R = 42,9 dB.
A second measurement shall be taken about 24 h later in order to make sure that no hardening process
is influencing the measurement. No systematic deviation average, ΔR (mean of the four ΔR values),
greater than 0,5 dB is permitted.
2)
NOTE Perennator TX 2001 S has been shown to fulfil these conditions.
The sound insulation measured for a type of glazing does not necessarily represent the sound insulation
of a window with that glazing. Preferably, therefore, the complete window should be measured as well
to obtain information on the sound insulation of the window and not only the glazing.
Dimensions in millimetres
Key
1 compressible seal 5 putty
2 mineral wool 6 glass pane
3 wall 7 resilient material (acoustically reflective)
4 wooden beading
NOTE This figure shows (as an example) a double-glazed pane installed directly into the (smaller) aperture
of a double-filler wall (for more details, see ISO 10140-5:—, 4.3.3).
Figure D.1 — Example of installation of glass pane
2)  Perennator TX 2001 S is an example of a suitable product available commercially. This information is given for
the convenience of users of this document and does not constitute an endorsement by ISO of this product.
10 © ISO 2021 – All rights reserved

---------------------- Page: 16 ----------------------
ISO/FDIS 10140-1:2021(E)

D.4 Test and operating conditions
D.4.1 General
Acoustic performance data shall be obtained under the conditions specified by ISO 10140-1 and
ISO 717-1. For laminated glasses, owing to temperature dependency, it is recommended that the
specimen temperature should be (20 ± 3) °C.
For best reproducibility, it is recommended that the test opening for glass panes, as described in t
...

PROJET
NORME ISO/FDIS
FINAL
INTERNATIONALE 10140-1
ISO/TC 43/SC 2
Acoustique — Mesurage en
Secrétariat: DIN
laboratoire de l'isolation acoustique
Début de vote:
2021-02-03 des éléments de construction —
Vote clos le:
Partie 1:
2021-03-31
Règles d'application pour produits
particuliers
Acoustics — Laboratory measurement of sound insulation of building
elements —
Part 1: Application rules for specific products
LES DESTINATAIRES DU PRÉSENT PROJET SONT
INVITÉS À PRÉSENTER, AVEC LEURS OBSER-
VATIONS, NOTIFICATION DES DROITS DE PRO-
TRAITEMENT PARALLÈLE ISO/CEN
PRIÉTÉ DONT ILS AURAIENT ÉVENTUELLEMENT
CONNAISSANCE ET À FOURNIR UNE DOCUMEN-
TATION EXPLICATIVE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES FINS
INDUSTRIELLES, TECHNOLOGIQUES ET COM-
Numéro de référence
MERCIALES, AINSI QUE DU POINT DE VUE
ISO/FDIS 10140-1:2021(F)
DES UTILISATEURS, LES PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR POSSI-
BILITÉ DE DEVENIR DES NORMES POUVANT
SERVIR DE RÉFÉRENCE DANS LA RÉGLEMENTA-
©
TION NATIONALE. ISO 2021

---------------------- Page: 1 ----------------------
ISO/FDIS 10140-1:2021(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2021 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO/FDIS 10140-1:2021(F)

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Généralités . 2
5 Structure des règles d’application pour des produits spécifiques .2
Annexe A (normative) Murs — Isolation au bruit aérien . 4
Annexe B (normative) Portes — Isolation au bruit aérien . 6
Annexe C (normative) Fenêtres — Isolation au bruit aérien . 7
Annexe D (normative) Vitrage — Isolation au bruit aérien . 9
Annexe E (normative) Petits éléments techniques — Isolation au bruit aérien .17
Annexe F (normative) Planchers — Isolation au bruit aérien et au bruit de choc .21
Annexe G (normative) Revêtements acoustiques — Amélioration de l’isolation au bruit aérien .22
Annexe H (normative) Revêtements de sol — Amélioration de l’isolation au bruit de choc .25
Annexe I (normative) Fenêtres avec volets — Isolation au bruit aérien .35
Annexe J (normative) Joints comblés de matière de remplissage ou éléments
d’étanchéité — Indice d’affaiblissement acoustique .39
Annexe K (normative) Toitures, systèmes de toiture/plafond, fenêtres de toit et
lanterneaux — Bruit produit par la pluie .51
Bibliographie .56
© ISO 2021 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO/FDIS 10140-1:2021(F)

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion
de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/ iso/ fr/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 43, Acoustique, sous-comité SC 2,
Acoustique des bâtiments en collaboration avec le comité technique CEN/TC 126, Propriétés acoustiques
des éléments de construction et des bâtiments du Comité européen de normalisation (CEN), conformément
à l’Accord de coopération technique entre l’ISO et le CEN (Accord de Vienne).
Cette troisième édition annule et remplace la deuxième édition (ISO 10140-1:2016), qui a fait l’objet
d’une révision technique.
Les principales modifications par rapport à l’édition précédente sont les suivantes:
— mise à jour de toutes les références dans le texte;
— à l’Article 2, mise à jour des références normatives;
— suppression de l’Article G.6 «Informations supplémentaires»;
— modification de H.6.2.2;
— à l’Annexe K, ajout des lanterneaux.
Une liste de toutes les parties de la série ISO 10140 se trouve sur le site web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html.
iv © ISO 2021 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO/FDIS 10140-1:2021(F)

Introduction
L’ISO 10140 (toutes les parties) concerne le mesurage en laboratoire de l’isolation acoustique des
éléments de construction (voir Tableau 1).
Le présent document spécifie les règles d’application pour des éléments et produits particuliers,
y compris les exigences spécifiques relatives à la préparation et au montage des éléments d’essai,
ainsi qu’au fonctionnement et aux conditions d’essai. L’ISO 10140-2 et l’ISO 10140-3 contiennent
respectivement les modes opératoires généraux de mesurage de l’isolation au bruit aérien et au
bruit de choc, et font référence à l’ISO 10140-4 et à l’ISO 10140-5 le cas échéant. Pour les éléments et
produits sans règle d’application spécifique décrite dans le présent document, il est possible d’appliquer
l’ISO 10140-2 et l’ISO 10140-3. L’ISO 10140-4 comprend les techniques et processus fondamentaux de
mesurage. L’ISO 10140-5 concerne les exigences relatives aux installations et appareillages d’essai. Pour
la structure de l’ISO 10140 (toutes les parties), voir Tableau 1.
L’ISO 10140 (toutes les parties) a été élaborée pour améliorer la présentation des mesurages en
laboratoire, assurer la cohérence et simplifier les modifications et ajouts ultérieurs concernant les
conditions de montage des éléments d’essai pour les mesurages en laboratoire et in situ. L’ISO 10140
(toutes les parties) a pour objectif d’offrir un format convenablement rédigé et organisé pour les
mesurages en laboratoire.
Il est prévu que le présent document soit mis à jour avec les règles d’application relatives à d’autres
produits.
Tableau 1 — Structure et contenu de l’ISO 10140 (toutes les parties)
Partie per-
tinente de Objectif principal, contenu et utilisation Contenu détaillé
l’ISO 10140
ISO 10140-1 Elle indique le mode opératoire d’essai appro- Références appropriées à l’ISO 10140-2 et
prié pour les éléments et les produits. Pour à l’ISO 10140-3 et instructions spécifiques sup-
certains types d’éléments/de produits, elle plémentaires pour les produits relatives:
peut comporter des instructions supplémen-
— aux grandeurs spécifiques mesurées;
taires et plus spécifiques relatives aux gran-
deurs et à la dimension de l’élément d’essai et — à la dimension de l’élément d’essai;
relatives à la préparation, au montage et aux
— aux conditions limites et de montage;
conditions de fonctionnement. Lorsqu’aucun
détail spécifique n’est inclus, les lignes direc- — au conditionnement, aux essais et aux
trices générales sont conformes à l’ISO 10140- conditions de fonctionnement;
2 et à l’ISO 10140-3.
— aux précisions supplémentaires pour le
rapport d’essai.
ISO 10140-2 Elle donne un mode opératoire relatif aux me- — Définitions des principales grandeurs
surages de l’isolation au bruit aérien confor- mesurées
mément à l’ISO 10140-4 et à l’ISO 10140-5.
— Montage général et conditions limites
Pour les produits sans règle d’application
spécifique, elle est suffisamment complète
— Mode opératoire général de mesurage
et générale pour permettre l’exécution des
— Traitement des données
mesurages. Toutefois, pour les produits
avec des règles d’application spécifiques, les
— Rapport d’essai (points généraux)
mesurages sont effectués conformément à
l’ISO 10140-1, si elle est disponible.
© ISO 2021 – Tous droits réservés v

---------------------- Page: 5 ----------------------
ISO/FDIS 10140-1:2021(F)

Tableau 1 (suite)
Partie per-
tinente de Objectif principal, contenu et utilisation Contenu détaillé
l’ISO 10140
ISO 10140-3 Elle donne un mode opératoire relatif aux me- — Définitions des principales grandeurs
surages de l’isolation au bruit de choc confor- mesurées
mément à l’ISO 10140-4 et à l’ISO 10140-5.
— Montage général et conditions limites
Pour les produits sans règle d’application
spécifique, elle est suffisamment complète
— Mode opératoire général de mesurage
et générale pour permettre l’exécution des
— Traitement des données
mesurages. Toutefois, pour les produits
avec des règles d’application spécifiques, les
— Rapport d’essai (points généraux)
mesurages sont effectués conformément à
l’ISO 10140-1, si elle est disponible.
ISO 10140-4 Elle donne toutes les techniques et procé- — Définitions
dures fondamentales de mesurage conformé-
— Gamme de fréquences
ment à l’ISO 10140-2 et à l’ISO 10140-3 ou les
qualifications d’installation conformément — Positions du microphone
à l’ISO 10140-5. La majeure partie du contenu
— Mesurages du SPL (niveau de pression
est mise en œuvre par logiciel.
acoustique)
— Moyennage, espace et temps
— Correction du bruit de fond
— Mesurage des durées de réverbération
— Mesurage du facteur de perte
— Mesurages en basse fréquence
— Puissance acoustique rayonnée par mesu-
rage de la vitesse
vi © ISO 2021 – Tous droits réservés

---------------------- Page: 6 ----------------------
PROJET FINAL DE NORME INTERNATIONALE ISO/FDIS 10140-1:2021(F)
Acoustique — Mesurage en laboratoire de l'isolation
acoustique des éléments de construction —
Partie 1:
Règles d'application pour produits particuliers
1 Domaine d’application
Le présent document spécifie les exigences d’essai pour le mesurage en laboratoire de l’isolation
acoustique des éléments et produits de construction, y compris les exigences précises relatives à la
préparation et au montage des éléments d’essai, ainsi qu’au fonctionnement et aux conditions d’essai.
Il spécifie également les grandeurs applicables et fournit des informations supplémentaires pour les
rapports d’essai.
Les modes opératoires généraux pour les mesurages de l’isolation au bruit aérien et au bruit de choc
sont respectivement donnés dans l’ISO 10140-2 et l’ISO 10140-3.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s’applique (y compris les
éventuels amendements).
ISO 717-1, Acoustique — Évaluation de l'isolement acoustique des immeubles et des éléments de
construction — Partie 1: Isolement aux bruits aériens
ISO 10140-2:—, Acoustique — Mesurage en laboratoire de l’isolation acoustique des éléments de
construction — Partie 2: Mesurage de l’isolation au bruit aérien
ISO 10140-3:—, Acoustique — Mesurage en laboratoire de l’isolation acoustique des éléments de
construction — Partie 3: Mesurage de l’isolation au bruit de choc
ISO 10140-4, Acoustique — Mesurage en laboratoire de l’isolation acoustique des éléments de
construction — Partie 4: Exigences et modes opératoires de mesurage
ISO 10140-5:—, Acoustique — Mesurage en laboratoire de l’isolation acoustique des éléments de
construction — Partie 5: Exigences relatives aux installations et appareillage d’essai
ISO 12999-1, Acoustique — Détermination et application des incertitudes de mesure dans l'acoustique des
bâtiments — Partie 1: Isolation acoustique
ISO 16940, Verre dans la construction — Vitrages et isolation aux bruits aériens — Mesurage de
l'impédance mécanique du verre feuilleté
EN 572-1, Verre dans la construction — Produits de base: verre de silicate sodo-calcique — Partie 1:
Définitions et propriétés physiques et mécaniques générales
EN 572-2, Verre dans la construction — Produits de base: verre de silicate sodo-calcique — Partie 2: Glace
3 Termes et définitions
Aucun terme n’est défini dans le présent document.
© ISO 2021 – Tous droits réservés 1

---------------------- Page: 7 ----------------------
ISO/FDIS 10140-1:2021(F)

L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp;
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/ .
4 Généralités
Les exigences générales relatives aux conditions aux limites et au montage de l’élément d’essai
en laboratoire sont spécifiées dans l’ISO 10140-2, l’ISO 10140-3 et l’ISO 10140-5. Des exigences
supplémentaires et plus détaillées relatives à la préparation, au montage et aux conditions de
fonctionnement, ainsi qu’au conditionnement sont données dans les Annexes A, B, C, D, E, F, G, H, I, J et K.
NOTE Pour les produits non couverts par les Annexes A, B, C, D, E, F, G, H, I, J ou K, il est possible d’ajouter une
nouvelle annexe dans les prochaines éditions en fonction des connaissances et pratiques existantes. La structure
recommandée pour ces annexes est spécifiée dans l’Article 5.
Lorsque les essais sont réalisés conformément à l’ISO 10140 (toutes les parties), les exigences du
présent document relatives aux éléments et produits spécifiques doivent toujours être vérifiées et les
Annexes A à K doivent être appliquées, suivant le cas. Les conditions fondamentales spécifiées dans
l’ISO 10140-2 ou l’ISO 10140-3 doivent toujours être suivies.
5 Structure des règles d’application pour des produits spécifiques
La structure et le contenu des Annexes A, B, C, D, E, F, G, H, I, J et K sont détaillés dans le présent
article. L’objectif de ces annexes est de décrire les conditions relatives aux limites, au montage et au
fonctionnement pour les éléments, produits ou groupes de produits spécifiques. Pour certains éléments
ou produits, certaines rubriques peuvent ne pas être pertinentes. Il est prévu que tout élargissement
ou toute mise à jour du texte des annexes, et toute future annexe contenant les règles d’application de
nouveaux produits spécifiques, adoptent la même structure.
a) Généralités:
1) définition de l’élément/du produit auquel elles s’appliquent;
2) grandeurs mesurées (si nécessaire);
3) référence à la ou aux méthodes d’essai.
b) Élément d’essai:
1) dimension de l’ouverture d’essai et de l’élément d’essai;
2) nombre d’éléments d’essai.
c) Conditions aux limites et de montage (qu’il convient d’appliquer avant l’installation):
1) conditions aux limites, par exemple mur de remplissage, limites des éléments;
2) positions de montage;
3) installation de l’élément d’essai dans l’ouverture d’essai.
d) Conditions d’essai et de fonctionnement (qu’il convient d’appliquer après l’installation):
1) conditions de fonctionnement, par exemple ouverture/fermeture avant l’essai;
2) conditionnement/durcissement/séchage;
3) application de la charge;
2 © ISO 2021 – Tous droits réservés

---------------------- Page: 8 ----------------------
ISO/FDIS 10140-1:2021(F)

4) conditions environnementales.
e) Rapport d’essai.
f) Informations complémentaires: si nécessaire, toute information complémentaire aux informations
requises dans les normes de base ISO 10140-2 et ISO 10140-3.
© ISO 2021 – Tous droits réservés 3

---------------------- Page: 9 ----------------------
ISO/FDIS 10140-1:2021(F)

Annexe A
(normative)

Murs — Isolation au bruit aérien
A.1 Généralités
Pour les murs et autres cloisons, l’ISO 10140-2 s’applique. La présente annexe s’applique aux cloisons
légères à deux panneaux telles que celles constituées de plaques de plâtre.
La grandeur déterminée est l’indice d’affaiblissement acoustique, R, en fonction de la fréquence.
La définition de R est spécifiée dans l’ISO 10140-2.
Les lignes directrices générales des articles pertinents de la norme de base ISO 10140-2 doivent toujours
être suivies.
A.2 Élément d’essai
2
Il convient que l’ouverture d’essai pour les murs soit d’environ 10 m .
A.3 Conditions aux limites et de montage
L’indice d’affaiblissement acoustique des cloisons légères à deux panneaux (par exemple, cloisons
à deux parements en plaques de plâtre) est influencé par les conditions de montage dans l’ouverture
d’essai du laboratoire. Les paramètres d’installation importants comprennent la profondeur de la niche
et la position de la cloison par rapport à la rupture acoustique dans l’ouverture d’essai.
Légende
1 salle d’émission
2 salle de réception
3 rupture acoustique en laboratoire
Figure A.1 — Exemple de position de l’élément d’essai par rapport à la rupture acoustique
en laboratoire
4 © ISO 2021 – Tous droits réservés

---------------------- Page: 10 ----------------------
ISO/FDIS 10140-1:2021(F)

Pour améliorer la reproductibilité interlaboratoires et faciliter la comparaison des indices
d’affaiblissement acoustique pour différents murs légers à deux parements, la cloison à deux panneaux
ne doit pas être montée de part et d’autre de la rupture acoustique du laboratoire, mais il convient que
les deux parements soient montés du même côté de la rupture tel qu’indiqué à la Figure A.1. Il convient
que l’ouverture satisfasse aux exigences de l’ISO 10140-2.
D’autres conditions de montage peuvent être utilisées, mais elles doivent être entièrement décrites
dans le rapport d’essai.
NOTE 1 Le montage de la cloison légère en positionnant chacun des deux panneaux de chaque côté de la
rupture acoustique peut engendrer des valeurs plus élevées de l’indice d’affaiblissement acoustique.
NOTE 2 D’autres conditions de montage peuvent convenir pour certains types de murs à deux panneaux,
par exemple les murs de maisons jumelées où les panneaux sont isolés du point de vue vibratoire (par exemple,
sur des fondations séparées). Dans ces cas, les panneaux du mur peuvent être montés de chaque côté de la rupture
acoustique.
A.4 Conditions d’essai et de fonctionnement
Les lignes directrices de l’ISO 10140-2 doivent être suivies.
A.5 Rapport d’essai
Les exigences relatives au rapport d’essai sont spécifiées dans l’ISO 10140-2.
© ISO 2021 – Tous droits réservés 5

---------------------- Page: 11 ----------------------
ISO/FDIS 10140-1:2021(F)

Annexe B
(normative)

Portes — Isolation au bruit aérien
B.1 Généralités
La présente annexe s’applique aux portes intérieures et extérieures (y compris les blocs-portes).
La grandeur déterminée est l’indice d’affaiblissement acoustique, R, en fonction de la fréquence.
La définition de R est spécifiée dans l’ISO 10140-2.
Les lignes directrices générales des articles pertinents de la norme de base ISO 10140-2 doivent toujours
être suivies.
NOTE Pour la définition d’une porte, voir l’ISO 1804 et l’EN 12519.
B.2 Élément d’essai
2
Pour la plupart des portes, une ouverture d’essai d’une aire inférieure à 10 m est nécessaire. L’aire de
l’élément d’essai, S, est l’aire de l’ouverture dans le mur de remplissage nécessaire pour loger la porte.
B.3 Conditions aux limites et de montage
L’ouverture d’essai pour les portes doit être disposée de sorte que le bord inférieur soit placé à proximité
du niveau du plancher des salles d’essai et de manière à reproduire les conditions du bâtiment réel. Pour
l’essai, la porte doit être installée de manière à pouvoir s’ouvrir et se fermer normalement.
B.4 Conditions d’essai et de fonctionnement
Afin d’assouplir et de roder tous les joints ou les mécanismes d’étanchéité, la porte doit être ouverte et
fermée au moins cinq fois juste avant l’essai.
B.5 Rapport d’essai
Les exigences relatives au rapport d’essai sont spécifiées dans l’ISO 10140-2.
6 © ISO 2021 – Tous droits réservés

---------------------- Page: 12 ----------------------
ISO/FDIS 10140-1:2021(F)

Annexe C
(normative)

Fenêtres — Isolation au bruit aérien
C.1 Généralités
La présente annexe s’applique aux fenêtres.
La grandeur déterminée est l’indice d’affaiblissement acoustique, R, en fonction de la fréquence. La
définition de R est spécifiée dans l’ISO 10140-2.
Les lignes directrices générales des articles pertinents de la norme de base ISO 10140-2 doivent toujours
être suivies.
NOTE Pour la définition d’une fenêtre (terminologie), voir l’EN 12519.
C.2 Élément d’essai
Les dimensions recommandées de l’ouverture d’essai pour une fenêtre sont de 1 250 mm × 1 500 mm
comme pour l’ouverture d’essai spécifique de petite dimension décrite dans l’ISO 10140-5, mais des
écarts par rapport à ces dimensions peuvent se révéler nécessaires pour tenir compte des pratiques de
construction nationales. Pour les fenêtres, l’ouverture d’essai peut être échancrée comme illustré dans
l’ISO 10140-5:—, Figure 3. Dans le cas d’un bloc-fenêtre, les dimensions peuvent être choisies de façon
à être représentatives du bloc-fenêtre utilisé dans la pratique. Pour les fenêtres, l’aire, S, est l’aire de
l’ouverture dans le mur de remplissage requis pour loger l’élément d’essai.
C.3 Conditions aux limites et de montage
L’installation d’un bloc-fenêtre doit être réalisée selon une méthode aussi similaire que possible à celle
qui serait utilisée dans la pratique. Lorsque la fenêtre est montée dans l’ouverture d’essai, les niches
situées des deux côtés des fenêtres doivent avoir différentes profondeurs, de préférence dans un rapport
d’environ 2:1, à moins que cela ne soit contraire à la conception particulière de la fenêtre. Toutefois,
on s’attend à obtenir des résultats différents avec des profondeurs de niche de différents rapports.
Il convient de remplir l’espace entre la fenêtre et l’ouverture d’essai (environ 10 mm à 13 mm autour
de la fenêtre lorsqu’elle est montée dans l’ouverture d’essai) avec un matériau absorbant (par exemple,
de la laine minérale) et de le rendre étanche à l’air en utilisant un matériau d’étanchéité élastique des
deux côtés ou conformément aux instructions du fabricant.
Si l’élément d’essai est prévu pour pouvoir être ouvert aisément, il doit être installé pour l’essai de
manière à pouvoir être ouvert et fermé normalement.
C.4 Conditions d’essai et de fonctionnement
C.4.1 Conditionnement
L’isolation acoustique de certains systèmes ou éléments de vitrage, notamment ceux contenant du
verre feuilleté, peut dépendre de la température de la salle pendant les mesurages. Il convient que
la température des deux salles utilisées pour mesurer l’isolation acoustique soit de (20 ± 3) °C. Il
convient de conserver les éléments d’essai pendant 24 h à la température d’essai. En outre, il peut être
avantageux d’effectuer des mesurages à des températures similaires à celles pour lesquelles l’élément
d’essai est conçu.
© ISO 2021 – Tous droits réservés 7

---------------------- Page: 13 ----------------------
ISO/FDIS 10140-1:2021(F)

C.4.2 Fonctionnement
Si l’élément d’essai est destiné à être ouvert, il doit être ouvert et fermé au moins cinq fois juste avant
les essais.
C.5 Rapport d’essai
Les exigences relatives au rapport d’essai sont spécifiées dans l’ISO 10140-2.
8 © ISO 2021 – Tous droits réservés

---------------------- Page: 14 ----------------------
ISO/FDIS 10140-1:2021(F)

Annexe D
(normative)

Vitrage — Isolation au bruit aérien
D.1 Généralités
La présente annexe s’applique aux vitrages.
La grandeur déterminée est l’indice d’affaiblissement acoustique, R, en fonction de la fréquence. La
définition de R est spécifiée dans l’ISO 10140-2.
Les lignes directrices générales des articles pertinents de la norme de base ISO 10140-2 doivent toujours
être suivies.
NOTE Pour la définition d’un vitrage (terminologie), voir l’EN 12758.
D.2 Élément d’essai
Les dimensions de l’ouverture d’essai pour les vitrages doivent être de 1 250 mm × 1 500 mm avec une
tolérance admissible de ± 50 mm sur chaque dimension, de préférence en maintenant le même rapport
de forme. Pour les vitrages, l’ouverture d’essai doit être échancrée des deux côtés, ainsi que sur le dessus,
sur une distance de 60 mm à 65 mm. Le vitrage doit être monté dans la plus petite ouverture comme
indiqué à la Figure D.1. Pour le vitrage, l’aire, S, est l’aire de l’ouverture dans le mur de remplissage
requis pour loger l’élément d’essai.
L’ouverture d’essai de petite dimension spécifique décrite dans l’ISO 10140-5:—, Figure 3, remplit ces
critères, et une ouverture d’essai conforme à l’ISO 10140-5:—, 4.3.3, doit être utilisée.
NOTE Les détails relatifs aux conditions de mesurage pour le vitrage sont prescrits afin d’assurer la
meilleure comparaison possible entre les résultats obtenus dans différents laboratoires.
D.3 Conditions aux limites et de montage
Le vitrage doit être installé dans l’ouverture d’essai de telle sorte que les niches de part et d’autre du
vitrage aient des profondeurs différentes dans un rapport de 2:1. Un espace d’environ 10 mm doit être
maintenu entre le vitrage et le tableau de baie de l’ouverture d’essai. Cet espace doit être comblé avec
un type de mastic de vitrerie qui doit être soumis à l’essai tel que décrit ci-dessous. Pour fixer le vitrage,
deux tasseaux de bois (25 mm × 25 mm) doivent être utilisés (voir Figure D.1). L’espace entre le vitrage
et les tasseaux doit être comblé avec du mastic de vitrerie d’environ 5 mm d’épaisseur. Les baguettes ne
1))
doivent pas recouvrir plus de 15 mm et moins de 12 mm du verre .
Le mastic de vitrerie utilisé pour combler l’espace de 10 mm entre
...
