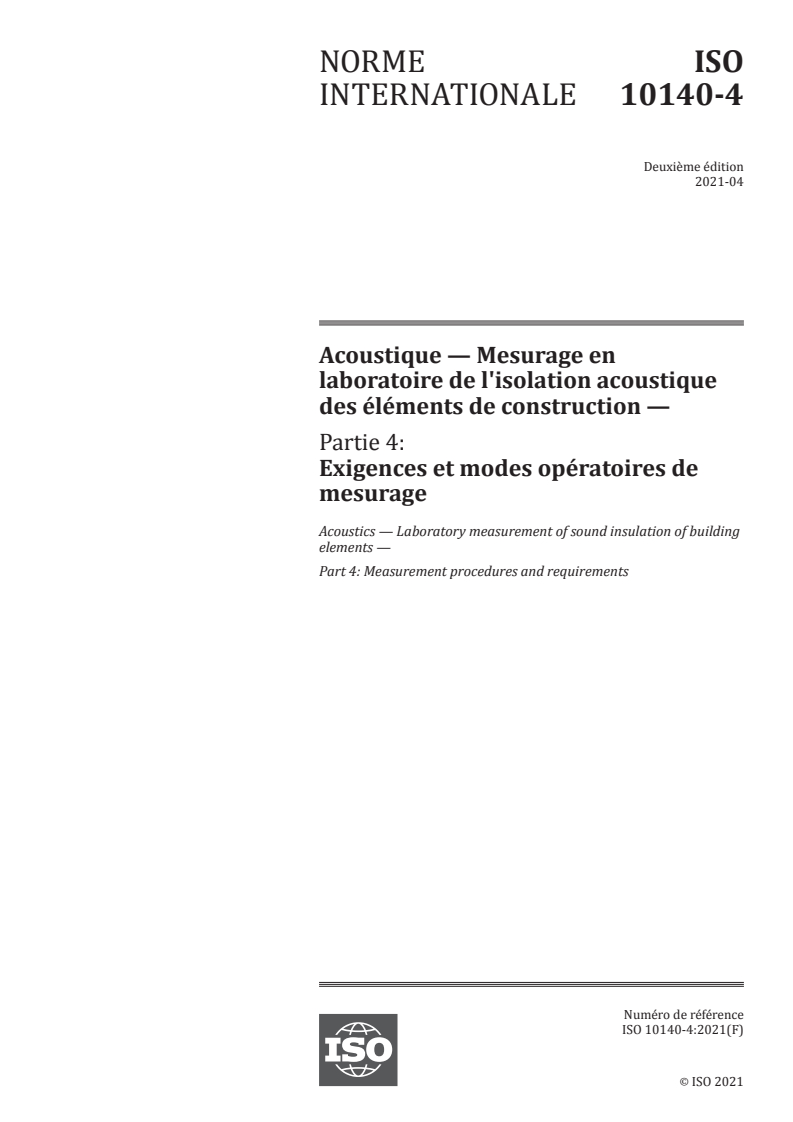

ISO 10140-4:2021

NORME ISO
INTERNATIONALE 10140-4
Deuxième édition
2021-04
Acoustique — Mesurage en
laboratoire de l'isolation acoustique
des éléments de construction —
Partie 4:
Exigences et modes opératoires de
mesurage
Acoustics — Laboratory measurement of sound insulation of building
elements —
Part 4: Measurement procedures and requirements
Numéro de référence
ISO 10140-4:2021(F)
©
ISO 2021

---------------------- Page: 1 ----------------------
ISO 10140-4:2021(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2021 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 10140-4:2021(F)

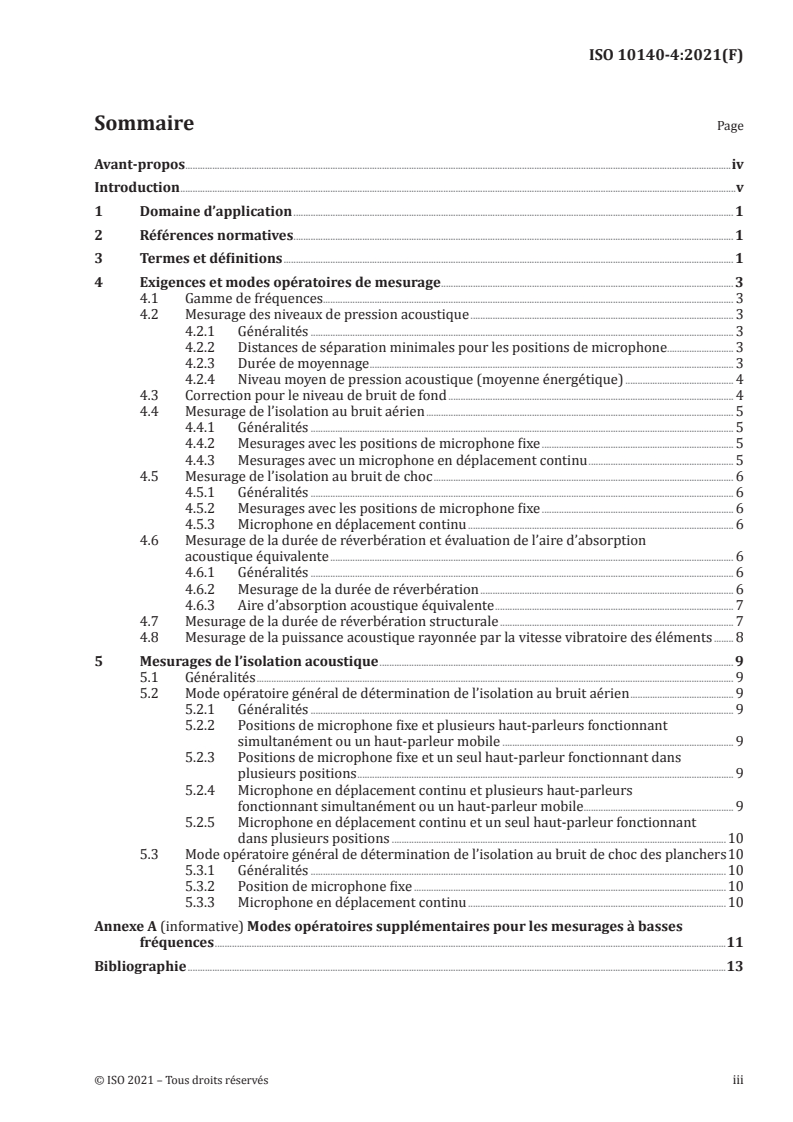

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Exigences et modes opératoires de mesurage . 3
4.1 Gamme de fréquences. 3
4.2 Mesurage des niveaux de pression acoustique . 3
4.2.1 Généralités . 3
4.2.2 Distances de séparation minimales pour les positions de microphone . . 3
4.2.3 Durée de moyennage . 3
4.2.4 Niveau moyen de pression acoustique (moyenne énergétique) . 4
4.3 Correction pour le niveau de bruit de fond . 4
4.4 Mesurage de l’isolation au bruit aérien . 5
4.4.1 Généralités . 5
4.4.2 Mesurages avec les positions de microphone fixe . 5
4.4.3 Mesurages avec un microphone en déplacement continu . 5
4.5 Mesurage de l’isolation au bruit de choc . 6
4.5.1 Généralités . 6
4.5.2 Mesurages avec les positions de microphone fixe . 6
4.5.3 Microphone en déplacement continu . 6
4.6 Mesurage de la durée de réverbération et évaluation de l’aire d’absorption
acoustique équivalente . 6
4.6.1 Généralités . 6
4.6.2 Mesurage de la durée de réverbération . 6
4.6.3 Aire d’absorption acoustique équivalente . 7
4.7 Mesurage de la durée de réverbération structurale . 7
4.8 Mesurage de la puissance acoustique rayonnée par la vitesse vibratoire des éléments . 8
5 Mesurages de l’isolation acoustique . 9
5.1 Généralités . 9
5.2 Mode opératoire général de détermination de l’isolation au bruit aérien . 9
5.2.1 Généralités . 9
5.2.2 Positions de microphone fixe et plusieurs haut-parleurs fonctionnant
simultanément ou un haut-parleur mobile . 9
5.2.3 Positions de microphone fixe et un seul haut-parleur fonctionnant dans
plusieurs positions . 9
5.2.4 Microphone en déplacement continu et plusieurs haut-parleurs
fonctionnant simultanément ou un haut-parleur mobile. 9
5.2.5 Microphone en déplacement continu et un seul haut-parleur fonctionnant
dans plusieurs positions .10
5.3 Mode opératoire général de détermination de l’isolation au bruit de choc des planchers 10
5.3.1 Généralités .10
5.3.2 Position de microphone fixe .10
5.3.3 Microphone en déplacement continu .10
Annexe A (informative) Modes opératoires supplémentaires pour les mesurages à basses
fréquences .11
Bibliographie .13
© ISO 2021 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 10140-4:2021(F)

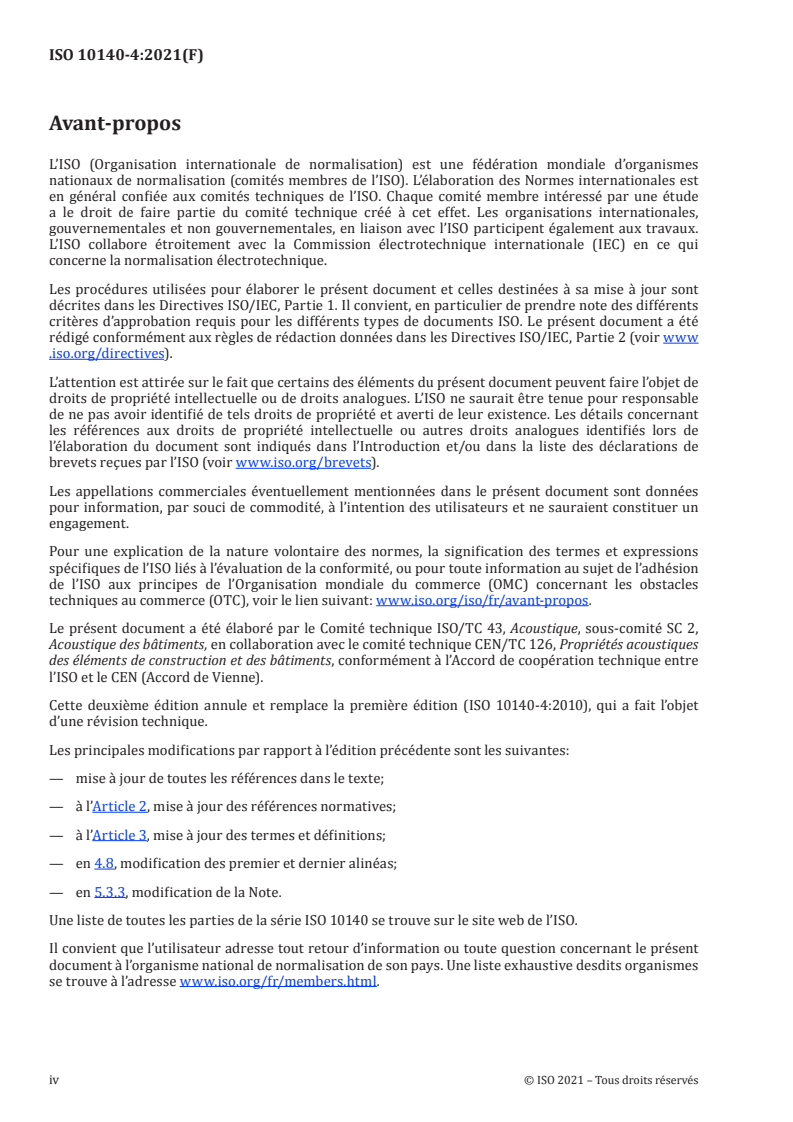

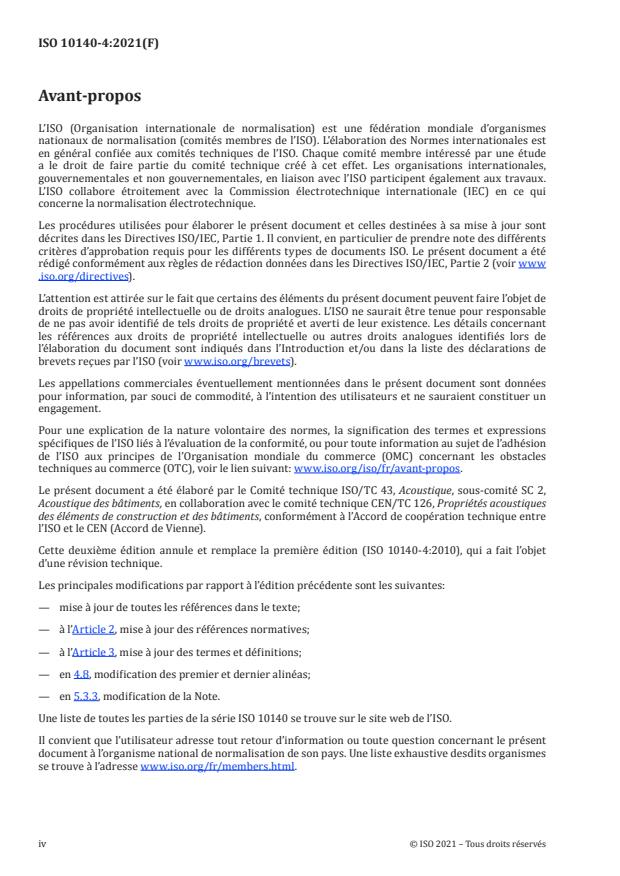

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion
de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/ iso/ fr/ avant -propos.
Le présent document a été élaboré par le Comité technique ISO/TC 43, Acoustique, sous-comité SC 2,
Acoustique des bâtiments, en collaboration avec le comité technique CEN/TC 126, Propriétés acoustiques
des éléments de construction et des bâtiments, conformément à l’Accord de coopération technique entre
l’ISO et le CEN (Accord de Vienne).
Cette deuxième édition annule et remplace la première édition (ISO 10140-4:2010), qui a fait l’objet
d’une révision technique.
Les principales modifications par rapport à l’édition précédente sont les suivantes:
— mise à jour de toutes les références dans le texte;
— à l’Article 2, mise à jour des références normatives;
— à l’Article 3, mise à jour des termes et définitions;
— en 4.8, modification des premier et dernier alinéas;
— en 5.3.3, modification de la Note.
Une liste de toutes les parties de la série ISO 10140 se trouve sur le site web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html.
iv © ISO 2021 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 10140-4:2021(F)

Introduction
L’ISO 10140 (toutes les parties) concerne le mesurage en laboratoire de l’isolation acoustique des
éléments de construction (voir Tableau 1).
L’ISO 10140-1 spécifie les règles d’application pour des éléments et produits particuliers, y compris
les exigences spécifiques relatives à la préparation et au montage des éléments d’essai, ainsi qu’au
fonctionnement et aux conditions d’essai. L’ISO 10140-2 et l’ISO 10140-3 contiennent respectivement
les modes opératoires généraux de mesurage de l’isolation au bruit aérien et au bruit de choc, et font
référence au présent document et à l’ISO 10140-5, le cas échéant. Pour les éléments et produits sans
règle d’application spécifique décrite dans l’ISO 10140-1, il est possible d’appliquer l’ISO 10140-2 et
l’ISO 10140-3. Le présent document comprend les techniques et processus fondamentaux de mesurage.
L’ISO 10140-5 concerne les exigences relatives aux installations et appareillages d’essai. Pour la
structure de l’ISO 10140 (toutes les parties), voir Tableau 1.
L’ISO 10140 (toutes les parties) a été élaborée pour améliorer la présentation des mesurages en
laboratoire, assurer la cohérence et simplifier les modifications et ajouts ultérieurs concernant les
conditions de montage des éléments d’essai pour les mesurages en laboratoire et in situ. L’ISO 10140
(toutes les parties) a pour objectif d’offrir un format convenablement rédigé et organisé pour les
mesurages en laboratoire.
Il est prévu que l’ISO 10140-1 soit mise à jour avec les règles d’application relatives à d’autres produits.
Tableau 1 — Structure et contenu de l’ISO 10140 (toutes les parties)
Partie per- Objectif principal, contenu et utilisa- Contenu détaillé
tinente de tion
l’ISO 10140
ISO 10140-1 Elle indique le mode opératoire d’essai Références appropriées à l’ISO 10140-2 et
approprié pour les éléments et les à l’ISO 10140-3 et instructions spécifiques supplé-
produits. Pour certains types d’élé- mentaires pour les produits relatives:
ments/produits, elle peut comporter des
— aux grandeurs spécifiques mesurées;
instructions supplémentaires et plus
spécifiques relatives aux grandeurs et — à la dimension de l’élément d’essai;
à la dimension de l’élément d’essai et
— aux conditions limites et de montage;
relatives à la préparation, au montage
et aux conditions de fonctionnement. — au conditionnement, aux essais et aux condi-
Lorsqu’aucun détail spécifique n’est tions de fonctionnement;
inclus, les lignes directrices générales
— aux précisions supplémentaires pour le rap-
sont conformes à l’ISO 10140-2 et
port d’essai.
à l’ISO 10140-3.
ISO 10140-2 Elle donne un mode opératoire relatif — Définitions des principales grandeurs mesu-
aux mesurages de l’isolation au bruit rées
aérien conformément à l’ISO 10140-4
— Montage général et conditions limites
et à l’ISO 10140-5. Pour les produits
sans règle d’application spécifique, elle — Mode opératoire général de mesurage
est suffisamment complète et générale
— Traitement des données
pour permettre l’exécution des mesu-
rages. Toutefois, pour les produits avec
— Rapport d’essai (points généraux)
des règles d’application spécifiques, les
mesurages sont effectués conformément
à l’ISO 10140-1, si elle est disponible.
© ISO 2021 – Tous droits réservés v

---------------------- Page: 5 ----------------------
ISO 10140-4:2021(F)

Partie per- Objectif principal, contenu et utilisa- Contenu détaillé
tinente de tion
l’ISO 10140
ISO 10140-3 Elle donne un mode opératoire relatif — Définitions des principales grandeurs mesu-
aux mesurages de l’isolation au bruit rées
de choc conformément à l’ISO 10140-
— Montage général et conditions limites
4 et à l’ISO 10140-5. Pour les produits
sans règle d’application spécifique, elle
— Mode opératoire général de mesurage
est suffisamment complète et générale
— Traitement des données
pour permettre l’exécution des mesu-
rages. Toutefois, pour les produits avec
— Rapport d’essai (points généraux)
des règles d’application spécifiques, les
mesurages sont effectués conformément
à l’ISO 10140-1, si elle est disponible.
ISO 10140-4 Elle donne toutes les techniques et — Définitions
procédures fondamentales de mesu-
— Gamme de fréquences
rage conformément à l’ISO 10140-2 et à
l’ISO 10140-3 ou les qualifications d’ins- — Positions du microphone
tallation conformément à l’ISO 10140-5.
— Mesurages du SPL (niveau de pression
La majeure partie du contenu est mise en
acoustique)
œuvre par logiciel.
— Moyennage, espace et temps
— Correction du bruit de fond
— Mesurage des durées de réverbération
— Mesurage du facteur de perte
— Mesurages en basse fréquence
— Puissance acoustique rayonnée par mesurage
de la vitesse
vi © ISO 2021 – Tous droits réservés

---------------------- Page: 6 ----------------------
ISO 10140-4:2021(F)

TTabableleaauu 1 1 ((ssuuiitte)e)
Partie per- Objectif principal, contenu et utilisa- Contenu détaillé
tinente de tion
l’ISO 10140
ISO 10140-5 Elle spécifie toutes les informations Installations d’essai, critères de conception:
nécessaires pour concevoir, construire et
— volumes, dimensions;
qualifier l’installation du laboratoire, ses
accessoires supplémentaires et équipe-
— transmission latérale;
ments de mesure (matériel).
— facteur de perte en laboratoire;
— indice maximal d’affaiblissement acoustique
réalisable;
— durée de réverbération;
— influence du manque de diffusivité en labo-
ratoire.
Ouvertures d’essai:
— ouvertures normalisées pour les murs et
planchers;
— autres ouvertures (fenêtres, portes, petits
éléments techniques);
— murs de remplissage en général.
Exigences relatives aux équipements:
— haut-parleurs, nombre, positions;
— machine à chocs et autres sources de choc;
— équipements de mesure.
Constructions de référence:
— éléments de base pour l’amélioration de l’iso-
lation au bruit aérien et au bruit de choc;
— courbes de performance de référence corres-
pondantes.
© ISO 2021 – Tous droits réservés vii

---------------------- Page: 7 ----------------------
NORME INTERNATIONALE ISO 10140-4:2021(F)
Acoustique — Mesurage en laboratoire de l'isolation
acoustique des éléments de construction —
Partie 4:
Exigences et modes opératoires de mesurage
1 Domaine d’application
Le présent document spécifie les modes opératoires de base de mesurage de l’isolation au bruit aérien
et au bruit de choc des éléments de construction dans des installations d’essai en laboratoire.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s’applique (y compris les
éventuels amendements).
ISO 33822, Acoustique — Mesurage des paramètres acoustiques des salles — Partie 2: Durée de
réverbération des salles ordinaires
ISO 10140-1:2021, Acoustique — Mesurage en laboratoire de l’isolation acoustique des éléments de
construction — Partie 1: Règles d’application pour produits particuliers
ISO 10140-2, Acoustique — Mesurage en laboratoire de l’isolation acoustique des éléments de
construction — Partie 2: Mesurage de l’isolation au bruit aérien
ISO 10140-3, Acoustique — Mesurage en laboratoire de l’isolation acoustique des éléments de
construction — Partie 3: Mesurage de l’isolation au bruit de choc
ISO 10140-5:2021, Acoustique — Mesurage en laboratoire de l’isolation acoustique des éléments de
construction — Partie 5: Exigences relatives aux installations et appareillage d’essai
ISO 10848-1:2017, Acoustique — Mesurage en laboratoire et sur site des transmissions latérales du bruit
aérien, des bruits de choc et du bruit d'équipement technique de bâtiment entre des pièces adjacentes —
Partie 1: Document cadre
ISO 18233, Acoustique — Application de nouvelles méthodes de mesurage dans l'acoustique des bâtiments
et des salles
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp;
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/ .
© ISO 2021 – Tous droits réservés 1

---------------------- Page: 8 ----------------------
ISO 10140-4:2021(F)

3.1
niveau moyen de pression acoustique dans une salle (moyenne énergétique)
L
dix fois le logarithme décimal du rapport de la moyenne spatio-temporelle du carré de la pression
acoustique au carré de la pression acoustique de référence, la moyenne spatiale étant prise dans
l’ensemble de la salle, à l’exception des zones où le rayonnement direct de la source sonore ou le champ
proche des limites (parois, etc.) a une influence notable
Note 1 à l'article: L est exprimé en décibels.
3.2
durée de réverbération
T
durée nécessaire pour que le niveau de pression acoustique dans une salle décroisse de 60 dB après
l’arrêt de la source de bruit
Note 1 à l'article: La durée de réverbération est exprimée en secondes.
Note 2 à l'article: La durée de réverbération est généralement calculée par extrapolation linéaire de gammes
d’évaluation beaucoup plus courtes que 60 dB.
3.3
durée de réverbération structurale
T
s
durée nécessaire pour que le niveau d’accélération dans une structure décroisse de 60 dB après l’arrêt
de la source solidienne
Note 1 à l'article: La durée de réverbération structurale est exprimée en secondes.
Note 2 à l'article: T est généralement calculée par extrapolation linéaire de gammes d’évaluation beaucoup plus
s
courtes que 60 dB, de préférence 15 dB ou 20 dB.
3.4
niveau de bruit de fond
niveau de pression acoustique mesuré dans la salle de réception provenant de toutes les sources autres
que le haut-parleur ou la machine à chocs dans la salle d’émission
3.5
microphone en déplacement continu
microphone qui, par rapport à un point fixe,
a) se déplace à vitesse approximativement constante dans un cercle; ou
b) effectue, sur une période fixe, un va-et-vient le long d’un arc de cercle aussi grand que possible,
mais pas inférieur à 270°
2 © ISO 2021 – Tous droits réservés

---------------------- Page: 9 ----------------------
ISO 10140-4:2021(F)

4 Exigences et modes opératoires de mesurage
4.1 Gamme de fréquences
Toutes les grandeurs doivent être mesurées au moyen de filtres de bandes de tiers d’octave ayant au
moins les fréquences centrales suivantes, en hertz:
100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1 000, 1 250, 1 600, 2 000, 2 500, 3 150, 4 000, 5 000
Si des informations supplémentaires dans la gamme de basses fréquences sont exigées, utiliser des
filtres de bandes de tiers d’octave avec les fréquences centrales suivantes, en hertz:
50, 63, 80
Pour les mesurages supplémentaires à basses fréquences, des recommandations sont données dans
l’Annexe A.
4.2 Mesurage des niveaux de pression acoustique
4.2.1 Généralités
Obtenir le niveau moyen de pression acoustique (moyenne énergétique) en utilisant un seul microphone
déplacé de position en position, un ensemble de microphones fixes ou un microphone en déplacement
continu.
4.2.2 Distances de séparation minimales pour les positions de microphone
Les distances de séparation suivantes sont des valeurs minimales; elles doivent être plus grandes
lorsque cela est possible:
a) 0,7 m entre les positions de microphone fixe;
b) 0,7 m entre une position quelconque de microphone et les limites de la salle;
c) 0,7 m entre une position quelconque de microphone et tout diffuseur;
d) 1,0 m entre une position quelconque de microphone et l’élément d’essai;
e) 1,0 m entre une position quelconque de microphone et la source sonore.
4.2.3 Durée de moyennage
4.2.3.1 Positions de microphone fixe
Pour chaque position individuelle de microphone, la durée de moyennage doit être au minimum de 6 s
pour chacune des bandes de fréquences dont les fréquences centrales sont comprises dans la gamme de
fréquences de 100 Hz à 400 Hz. Pour les bandes de fréquences plus élevées, il est admis de diminuer le
temps jusqu’à une valeur non inférieure à 4 s.
4.2.3.2 Microphone en déplacement continu
La durée de moyennage doit couvrir un nombre entier de déplacements et ne doit pas être inférieure
à 30 s. Lorsqu’un haut-parleur mobile est utilisé, la période de mesurage doit être égale à la durée de
déplacement du haut-parleur qui doit être d’au moins 30 s.
© ISO 2021 – Tous droits réservés 3

---------------------- Page: 10 ----------------------
ISO 10140-4:2021(F)

4.2.4 Niveau moyen de pression acoustique (moyenne énergétique)
4.2.4.1 Positions de microphone fixe
Le niveau moyen de pression acoustique (moyenne énergétique) est déterminé en utilisant
la Formule (1).
2 22
pp++.+p
1 2 n
L=10lg (1)
2
np
0
où
p , p , ., p sont les pressions acoustiques quadratiques moyennes (efficaces) pour n différentes
1 2 n
positions dans la salle.
En pratique, ce sont généralement les niveaux de pression acoustique qui sont mesurés et le niveau
moyen d’énergie, L, doit être déterminé en utilisant la Formule (2).
n
1
L /10
j
L=10lg 10 (2)
∑
n
j=1
où
L , L , ., L sont les niveaux de pression acoustique pour n différentes positions dans la salle.
1 2 n
4.2.4.2 Microphone en déplacement continu
Le niveau moyen de pression acoustique (moyenne énergétique) est déterminé en utilisant
la Formule (3).
T
1
2
m
pt dt
()
∫
0
T
m
L=10lg (3)
2
p
0
où
p est la pression acoustique, en pascals;
p est la pression acoustique de référence égale à 20 µPa;
0
T est le temps d’intégration, en secondes.
m
4.3 Correction pour le niveau de bruit de fond
Les niveaux du bruit de fond doivent être mesurés pour s’assurer que les observations faites dans la
salle de réception ne sont pas influencées par le bruit de fond. Les bruits perturbateurs comme ceux
provenant de l’extérieur de la salle d’essai, le bruit électrique du système récepteur ou les interférences
électriques entre les systèmes d’émission et de réception contribuent tous au niveau de bruit de fond. Le
niveau de bruit de fond doit être au minimum inférieur de 6 dB (et, de préférence, de plus de 15 dB) au
niveau du signal et du bruit de fond combinés à chaque bande de fréquences.
Si la différence de niveau est inférieure à 15 dB mais supérieure à 6 dB, calculer les corrections pour le
niveau de signal conformément à la Formule (4):
LL//10 10
sb b
L=−10lg()10 10 (4)
où
4 © ISO 2021 – Tous droits réservés

---------------------- Page: 11 ----------------------
ISO 10140-4:2021(F)

L est le niveau du signal corrigé, en décibels;
L est le niveau du signal et du bruit de fond combinés, en décibels;
sb
L est le niveau du bruit de fond, en décibels.
b
Si la différence de niveau est inférieure ou égale à 6 dB pour n’importe laquelle des bandes de fréquences
considérées, utiliser la correction de 1,3 dB. Dans ce cas, pour chaque bande de fréquences, il doit
être clairement indiqué dans le rapport qu’une correction de 1,3 dB a été effectuée et que ces valeurs
constituent la limite du mesurage.
Pour vérifier le bruit électrique dans le système récepteur ou les interférences électriques entre les
systèmes d’émission et de réception, remplacer le microphone par un microphone factice ou remplacer
le haut-parleur par une impédance équivalente.
4.4 Mesurage de l’isolation au bruit aérien
4.4.1 Généralités
Le bruit doit être généré dans la salle d’émission à l’aide de haut-parleurs dans au moins deux positions
ou d’un seul haut-parleur déplacé sur au moins deux positions ou d’un haut-parleur mobile. Le mode
opératoire de qualification pour les haut-parleurs et les positions de haut-parleur spécifié dans
l’ISO 10140-5:2021, Annexe D, doit être utilisé pour déterminer le nombre requis minimal de haut-
parleurs ainsi que leur positionnement le plus approprié pour une combinaison salle d’émission/salle
de réception spécifique. Le niveau de pression acoustique doit être mesuré à l’aide de microphones dans
des positions fixes ou de microphones mobiles.
4.4.2 Mesurages avec les positions de microphone fixe
a) Si l’on utilise plusieurs haut-parleurs en même temps ou un haut-parleur mobile, au moins
cinq positions de microphone doivent être utilisées dans chaque salle. Elles doivent être réparties
dans l’espace maximal autorisé dans chaque salle. Deux positions de microphones ne doivent pas se
situer dans le même plan par rapport aux limites de la salle.
b) Si un seul haut-parleur est utilisé, au moins cinq positions de microphone doivent être utilisées dans
chaque salle pour chaque position de haut-parleur (les ensembles supplémentaires de positions
de microphone peuvent être différents du premier ensemble de positions). Chaque ensemble
de positions de microphone doit être réparti dans l’espace maximal autorisé dans chaque salle.
Deux positions de microphones ne doivent pas se situer dans le même plan par rapport aux limites
de la salle et les positions ne doivent pas être réparties de manière uniforme.
4.4.3 Mesurages avec un microphone en déplacement continu
a) Si l’on utilise plusieurs haut-parleurs en même temps ou un haut-parleur mobile, au moins un
mesurage avec un microphone en déplacement continu doit être utilisé. Le rayon de balayage
doit être égal à 1 m au moins. Le plan de rotation doit être incliné afin de couvrir une proportion
importante de l’espace autorisé de la salle et ne doit pas se situer dans un plan faisant un angle
de moins de 10° par rapport à une
...

FINAL
INTERNATIONAL ISO/FDIS
DRAFT
STANDARD 10140-4
ISO/TC 43/SC 2
Acoustics — Laboratory measurement
Secretariat: DIN
of sound insulation of building
Voting begins on:
2021-01-26 elements —
Voting terminates on:
Part 4:
2021-03-23
Measurement procedures and
requirements
Acoustique — Mesurage en laboratoire de l'isolation acoustique des
éléments de construction —
Partie 4: Exigences et modes opératoires de mesure
ISO/CEN PARALLEL PROCESSING
RECIPIENTS OF THIS DRAFT ARE INVITED TO
SUBMIT, WITH THEIR COMMENTS, NOTIFICATION
OF ANY RELEVANT PATENT RIGHTS OF WHICH
THEY ARE AWARE AND TO PROVIDE SUPPOR TING
DOCUMENTATION.
IN ADDITION TO THEIR EVALUATION AS
Reference number
BEING ACCEPTABLE FOR INDUSTRIAL, TECHNO-
ISO/FDIS 10140-4:2021(E)
LOGICAL, COMMERCIAL AND USER PURPOSES,
DRAFT INTERNATIONAL STANDARDS MAY ON
OCCASION HAVE TO BE CONSIDERED IN THE
LIGHT OF THEIR POTENTIAL TO BECOME STAN-
DARDS TO WHICH REFERENCE MAY BE MADE IN
©
NATIONAL REGULATIONS. ISO 2021

---------------------- Page: 1 ----------------------
ISO/FDIS 10140-4:2021(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2021
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2021 – All rights reserved

---------------------- Page: 2 ----------------------
ISO/FDIS 10140-4:2021(E)

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Measurement procedures and requirements . 2
4.1 Frequency range . 2
4.2 Measurement of sound pressure levels . 3
4.2.1 General. 3
4.2.2 Minimum separation distances for microphone positions . 3
4.2.3 Averaging times . 3
4.2.4 Energy average sound pressure level . 3
4.3 Correction for background noise level . 4
4.4 Measurement of airborne sound insulation . 4
4.4.1 General. 4
4.4.2 Measurements with fixed microphone positions . 5
4.4.3 Measurements with a continuously moving microphone . 5
4.5 Measurement of impact sound insulation . 5
4.5.1 General. 5
4.5.2 Measurements with fixed microphone positions . 5
4.5.3 Continuously moving microphone . 5
4.6 Measurement of reverberation time and evaluation of the equivalent sound
absorption area . 6
4.6.1 General. 6
4.6.2 Measurement of reverberation time . 6
4.6.3 Equivalent sound absorption area. 6
4.7 Measurement of structural reverberation time . 7
4.8 Measurement of radiated sound power by surface velocity of elements . 7
5 Sound insulation measurements . 8
5.1 General . 8
5.2 General procedure for the determination of airborne sound insulation . 8
5.2.1 General. 8
5.2.2 Fixed microphone positions and multiple loudspeakers operating
simultaneously or a moving loudspeaker . 8
5.2.3 Fixed microphone positions and a single loudspeaker operated at more
than one position . 8
5.2.4 Continuously moving microphone and multiple loudspeakers operating
simultaneously or a moving loudspeaker . 9
5.2.5 Continuously moving microphone and a single loudspeaker operated at
more than one position . 9
5.3 General procedure for the determination of impact sound insulation of floors . 9
5.3.1 General. 9
5.3.2 Fixed microphone position . 9
5.3.3 Continuously moving microphone . 9
Annex A (informative) Additional procedures for measurements at low frequencies .10
Bibliography .12
© ISO 2021 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO/FDIS 10140-4:2021(E)

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) , see www .iso
.org/ iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 43, Acoustics, Subcommittee SC 2,
Building acoustics, in collaboration with the European Committee for Standardization (CEN) Technical
Committee CEN/TC 126, Acoustic properties of building elements and of buildings, in accordance with the
Agreement on technical cooperation between ISO and CEN (Vienna Agreement).
This second edition cancels and replaces the first edition (ISO 10140-4:2010), which has been
technically revised.
The main changes compared to the previous edition are as follows:
— all references in the text have been updated;
— in Clause 2, the normative references have been updated;
— in Clause 3, the terms and definitions have been updated;
— in 4.8 first and last paragraph have been edited;
— in 5.3.3 the Note has been edited.
A list of all parts in the ISO 10140 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2021 – All rights reserved

---------------------- Page: 4 ----------------------
ISO/FDIS 10140-4:2021(E)

Introduction
ISO 10140 (all parts) concerns laboratory measurement of the sound insulation of building elements
(see Table 1).
ISO 10140-1 specifies the application rules for specific elements and products, including specific
requirements for the preparation and mounting of the test elements, and for the operating and test
conditions. ISO 10140-2 and ISO 10140-3 contain the general procedures for airborne and impact sound
insulation measurements, respectively, and refer to this document and ISO 10140-5 where appropriate.
For elements and products without a specific application rule described in ISO 10140-1, it is possible
to apply ISO 10140-2 and ISO 10140-3. This document contains basic measurement techniques and
processes. ISO 10140-5 contains requirements for test facilities and equipment. For the structure of
ISO 10140 (all parts), see Table 1.
ISO 10140 (all parts) was developed to improve the layout for laboratory measurements, ensure
consistency and simplify future changes and additions regarding mounting conditions of test elements
in laboratory and field measurements. ISO 10140 (all parts) aims at presenting a well-written and
arranged format for laboratory measurements.
ISO 10140-1 is planned to be updated with application rules for other products.
Table 1 — Structure and contents of ISO 10140 (all parts)
Relevant Main purpose, contents and use Detailed content
part of
ISO 10140
ISO 10140-1 It indicates the appropriate test procedure Appropriate references to ISO 10140-2 and
for elements and products. For certain types ISO 10140-3 and product-related, specific and
of element/product, it can contain addi- additional instructions on:
tional and more specific instructions about
— specific quantities measured;
quantities and test element size and about
preparation, mounting and operating condi-
— size of test element;
tions. Where no specific details are includ-
— boundary and mounting conditions;
ed, the general guidelines are according to
ISO 10140-2 and ISO 10140-3.
— conditioning, testing and operating conditions;
— additional specifics for test report.
ISO 10140-2 It gives a procedure for airborne sound insu- — Definitions of main quantities measured
lation measurements according to ISO 10140-
— General mounting and boundary conditions
4 and ISO 10140-5. For products without
specific application rules, it is sufficiently — General measurement procedure
complete and general for the execution of
— Data processing
measurements. However, for products with
specific application rules, measurements
— Test report (general points)
are carried out according to ISO 10140-1, if
available.
ISO 10140-3 It gives a procedure for impact sound insula- — Definitions of main quantities measured
tion measurements according to ISO 10140-
— General mounting and boundary conditions
4 and ISO 10140-5. For products without
specific application rules, it is sufficiently
— General measurement procedure
complete and general for the execution of
— Data processing
measurements. However, for products with
specific application rules, measurements
— Test report (general points)
are carried out according to ISO 10140-1, if
available.
© ISO 2021 – All rights reserved v

---------------------- Page: 5 ----------------------
ISO/FDIS 10140-4:2021(E)

Table 1 (continued)
Relevant Main purpose, contents and use Detailed content
part of
ISO 10140
ISO 10140-4 It gives all the basic measurement techniques — Definitions
and processes for measurement according
— Frequency range
to ISO 10140-2 and ISO 10140-3 or facility
qualifications according to ISO 10140-5. Much
— Microphone positions
of the content is implemented in software.
— SPL measurements
— Averaging, space and time
— Correction for background noise
— Reverberation time measurements
— Loss factor measurements
— Low-frequency measurements
— Radiated sound power by velocity measurement
ISO 10140-5 It specifies all information needed to design, Test facilities, design criteria:
construct and qualify the laboratory facility,
— volumes, dimensions;
its additional accessories and measurement
equipment (hardware). — flanking transmission;
— laboratory loss factor;
— maximum achievable sound reduction index;
— reverberation time;
— influence of lack of diffusivity in the laboratory.
Test openings:
— standard openings for walls and floors;
— other openings (windows, doors, small tech-
nical elements);
— filler walls in general.
Requirements for equipment:
— loudspeakers, number, positions;
— tapping machine and other impact sources;
— measurement equipment.
Reference constructions:
— basic elements for airborne and impact insu-
lation improvement;
— corresponding reference performance curves.
vi © ISO 2021 – All rights reserved

---------------------- Page: 6 ----------------------
FINAL DRAFT INTERNATIONAL STANDARD ISO/FDIS 10140-4:2021(E)
Acoustics — Laboratory measurement of sound insulation
of building elements —
Part 4:
Measurement procedures and requirements
1 Scope
This document specifies the basic measurement procedures for airborne and impact sound insulation
of building elements in laboratory test facilities.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 3382-2, Acoustics — Measurement of room acoustic parameters — Part 2: Reverberation time in
ordinary rooms
ISO 10140-1:—, Acoustics — Laboratory measurement of sound insulation of building elements — Part 1:
Application rules for specific products
ISO 10140-2, Acoustics — Laboratory measurement of sound insulation of building elements — Part 2:
Measurement of airborne sound insulation
ISO 10140-3, Acoustics — Laboratory measurement of sound insulation of building elements — Part 3:
Measurement of impact sound insulation
ISO 10140-5:—, Acoustics — Laboratory measurement of sound insulation of building elements — Part 5:
Requirements for test facilities and equipment
ISO 10848-1:2017, Acoustics — Laboratory and field measurement of flanking transmission for airborne,
impact and building service equipment sound between adjoining rooms — Part 1: Frame document
ISO 18233, Acoustics — Application of new measurement methods in building and room acoustics
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
© ISO 2021 – All rights reserved 1

---------------------- Page: 7 ----------------------
ISO/FDIS 10140-4:2021(E)

3.1
energy average sound pressure level in a room
L
ten times the common logarithm of the ratio of the space and time average of the squared sound
pressure to the square of the reference sound pressure, the space average being taken over the entire
room with the exception of those parts where the direct radiation of a sound source or the near field of
the boundaries (walls, etc.) is of significant influence
Note 1 to entry: L is expressed in decibels.
3.2
reverberation time
T
time required for the sound pressure level in a room to decrease by 60 dB after the sound source
has stopped
Note 1 to entry: The reverberation time is expressed in seconds.
Note 2 to entry: The reverberation time is usually calculated using linear extrapolation of much shorter
evaluation ranges than 60 dB.
3.3
structural reverberation time
T
s
time required for the acceleration level in a structure to decrease by 60 dB after the structure-borne
sound source has stopped
Note 1 to entry: The structural reverberation time is expressed in seconds.
Note 2 to entry: T is usually calculated using linear extrapolation of much shorter evaluation ranges than 60 dB,
s
normally 15 dB or 20 dB.
3.4
background noise level
measured sound pressure level in the receiving room from all sources other than the loudspeaker or
tapping machine in the source room
3.5
continuously moving microphone
microphone that, with respect to a fixed point,
a) moves with approximately constant speed in a circle, or
b) sweeps, over a fixed time period, to and fro along the arc of a circle, which is as large as possible,
but is not to be less than 270°
4 Measurement procedures and requirements
4.1 Frequency range
All quantities shall be measured using one-third octave band filters having at least the following centre
frequencies, in hertz:
100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1 000, 1 250, 1 600, 2 000, 2 500, 3 150, 4 000, 5 000.
If additional information in the low-frequency range is required, use one-third octave band filters with
the following centre frequencies, in hertz:
50, 63, 80.
For additional measurements at low frequencies, guidance is given in Annex A.
2 © ISO 2021 – All rights reserved

---------------------- Page: 8 ----------------------
ISO/FDIS 10140-4:2021(E)

4.2 Measurement of sound pressure levels
4.2.1 General
Obtain the energy average sound pressure level using a single microphone moved from position to
position, an array of fixed microphones or a continuou
...

PROJET
NORME ISO/FDIS
FINAL
INTERNATIONALE 10140-4
ISO/TC 43/SC 2
Acoustique — Mesurage en
Secrétariat: DIN
laboratoire de l'isolation acoustique
Début de vote:
2021-01-26 des éléments de construction —
Vote clos le:
Partie 4:
2021-03-23
Exigences et modes opératoires de
mesurage
Acoustics — Laboratory measurement of sound insulation of building
elements —
Part 4: Measurement procedures and requirements
LES DESTINATAIRES DU PRÉSENT PROJET SONT
INVITÉS À PRÉSENTER, AVEC LEURS OBSER-
VATIONS, NOTIFICATION DES DROITS DE PRO-
TRAITEMENT PARALLÈLE ISO/CEN
PRIÉTÉ DONT ILS AURAIENT ÉVENTUELLEMENT
CONNAISSANCE ET À FOURNIR UNE DOCUMEN-
TATION EXPLICATIVE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES FINS
INDUSTRIELLES, TECHNOLOGIQUES ET COM-
Numéro de référence
MERCIALES, AINSI QUE DU POINT DE VUE
ISO/FDIS 10140-4:2021(F)
DES UTILISATEURS, LES PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR POSSI-
BILITÉ DE DEVENIR DES NORMES POUVANT
SERVIR DE RÉFÉRENCE DANS LA RÉGLEMENTA-
©
TION NATIONALE. ISO 2021

---------------------- Page: 1 ----------------------
ISO/FDIS 10140-4:2021(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2021 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO/FDIS 10140-4:2021(F)

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Exigences et modes opératoires de mesurage . 3
4.1 Gamme de fréquences. 3
4.2 Mesurage des niveaux de pression acoustique . 3
4.2.1 Généralités . 3
4.2.2 Distances de séparation minimales pour les positions de microphone . . 3
4.2.3 Durée de moyennage . 3
4.2.4 Niveau moyen de pression acoustique (moyenne énergétique) . 4
4.3 Correction pour le niveau de bruit de fond . 4
4.4 Mesurage de l’isolation au bruit aérien . 5
4.4.1 Généralités . 5
4.4.2 Mesurages avec les positions de microphone fixe . 5
4.4.3 Mesurages avec un microphone en déplacement continu . 5
4.5 Mesurage de l’isolation au bruit de choc . 6
4.5.1 Généralités . 6
4.5.2 Mesurages avec les positions de microphone fixe . 6
4.5.3 Microphone en déplacement continu . 6
4.6 Mesurage de la durée de réverbération et évaluation de l’aire d’absorption
acoustique équivalente . 6
4.6.1 Généralités . 6
4.6.2 Mesurage de la durée de réverbération . 6
4.6.3 Aire d’absorption acoustique équivalente . 7
4.7 Mesurage de la durée de réverbération structurale . 7
4.8 Mesurage de la puissance acoustique rayonnée par la vitesse vibratoire des éléments . 8
5 Mesurages de l’isolation acoustique . 9
5.1 Généralités . 9
5.2 Mode opératoire général de détermination de l’isolation au bruit aérien . 9
5.2.1 Généralités . 9
5.2.2 Positions de microphone fixe et plusieurs haut-parleurs fonctionnant
simultanément ou un haut-parleur mobile . 9
5.2.3 Positions de microphone fixe et un seul haut-parleur fonctionnant dans
plusieurs positions . 9
5.2.4 Microphone en déplacement continu et plusieurs haut-parleurs
fonctionnant simultanément ou un haut-parleur mobile. 9
5.2.5 Microphone en déplacement continu et un seul haut-parleur fonctionnant
dans plusieurs positions .10
5.3 Mode opératoire général de détermination de l’isolation au bruit de choc des planchers 10
5.3.1 Généralités .10
5.3.2 Position de microphone fixe .10
5.3.3 Microphone en déplacement continu .10
Annexe A (informative) Modes opératoires supplémentaires pour les mesurages à basses
fréquences .11
Bibliographie .13
© ISO 2021 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO/FDIS 10140-4:2021(F)

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion
de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/ iso/ fr/ avant -propos.
Le présent document a été élaboré par le Comité technique ISO/TC 43, Acoustique, sous-comité SC 2,
Acoustique des bâtiments, en collaboration avec le comité technique CEN/TC 126, Propriétés acoustiques
des éléments de construction et des bâtiments, conformément à l’Accord de coopération technique entre
l’ISO et le CEN (Accord de Vienne).
Cette deuxième édition annule et remplace la première édition (ISO 10140-4:2010), qui a fait l’objet
d’une révision technique.
Les principales modifications par rapport à l’édition précédente sont les suivantes:
— mise à jour de toutes les références dans le texte;
— à l’Article 2, mise à jour des références normatives;
— à l’Article 3, mise à jour des termes et définitions;
— en 4.8, modification des premier et dernier alinéas;
— en 5.3.3, modification de la Note.
Une liste de toutes les parties de la série ISO 10140 se trouve sur le site web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html.
iv © ISO 2021 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO/FDIS 10140-4:2021(F)

Introduction
L’ISO 10140 (toutes les parties) concerne le mesurage en laboratoire de l’isolation acoustique des
éléments de construction (voir Tableau 1).
L’ISO 10140-1 spécifie les règles d’application pour des éléments et produits particuliers, y compris
les exigences spécifiques relatives à la préparation et au montage des éléments d’essai, ainsi qu’au
fonctionnement et aux conditions d’essai. L’ISO 10140-2 et l’ISO 10140-3 contiennent respectivement
les modes opératoires généraux de mesurage de l’isolation au bruit aérien et au bruit de choc, et font
référence au présent document et à l’ISO 10140-5, le cas échéant. Pour les éléments et produits sans
règle d’application spécifique décrite dans l’ISO 10140-1, il est possible d’appliquer l’ISO 10140-2 et
l’ISO 10140-3. Le présent document comprend les techniques et processus fondamentaux de mesurage.
L’ISO 10140-5 concerne les exigences relatives aux installations et appareillages d’essai. Pour la
structure de l’ISO 10140 (toutes les parties), voir Tableau 1.
L’ISO 10140 (toutes les parties) a été élaborée pour améliorer la présentation des mesurages en
laboratoire, assurer la cohérence et simplifier les modifications et ajouts ultérieurs concernant les
conditions de montage des éléments d’essai pour les mesurages en laboratoire et in situ. L’ISO 10140
(toutes les parties) a pour objectif d’offrir un format convenablement rédigé et organisé pour les
mesurages en laboratoire.
Il est prévu que l’ISO 10140-1 soit mise à jour avec les règles d’application relatives à d’autres produits.
Tableau 1 — Structure et contenu de l’ISO 10140 (toutes les parties)
Partie per- Objectif principal, contenu et utilisa- Contenu détaillé
tinente de tion
l’ISO 10140
ISO 10140-1 Elle indique le mode opératoire d’essai Références appropriées à l’ISO 10140-2 et
approprié pour les éléments et les à l’ISO 10140-3 et instructions spécifiques supplé-
produits. Pour certains types d’élé- mentaires pour les produits relatives:
ments/produits, elle peut comporter des
— aux grandeurs spécifiques mesurées;
instructions supplémentaires et plus
spécifiques relatives aux grandeurs et — à la dimension de l’élément d’essai;
à la dimension de l’élément d’essai et
— aux conditions limites et de montage;
relatives à la préparation, au montage
et aux conditions de fonctionnement. — au conditionnement, aux essais et aux condi-
Lorsqu’aucun détail spécifique n’est tions de fonctionnement;
inclus, les lignes directrices générales
— aux précisions supplémentaires pour le rap-
sont conformes à l’ISO 10140-2 et
port d’essai.
à l’ISO 10140-3.
ISO 10140-2 Elle donne un mode opératoire relatif — Définitions des principales grandeurs mesu-
aux mesurages de l’isolation au bruit rées
aérien conformément à l’ISO 10140-4
— Montage général et conditions limites
et à l’ISO 10140-5. Pour les produits
sans règle d’application spécifique, elle — Mode opératoire général de mesurage
est suffisamment complète et générale
— Traitement des données
pour permettre l’exécution des mesu-
rages. Toutefois, pour les produits avec
— Rapport d’essai (points généraux)
des règles d’application spécifiques, les
mesurages sont effectués conformément
à l’ISO 10140-1, si elle est disponible.
© ISO 2021 – Tous droits réservés v

---------------------- Page: 5 ----------------------
ISO/FDIS 10140-4:2021(F)

Partie per- Objectif principal, contenu et utilisa- Contenu détaillé
tinente de tion
l’ISO 10140
ISO 10140-3 Elle donne un mode opératoire relatif — Définitions des principales grandeurs mesu-
aux mesurages de l’isolation au bruit rées
de choc conformément à l’ISO 10140-
— Montage général et conditions limites
4 et à l’ISO 10140-5. Pour les produits
sans règle d’application spécifique, elle
— Mode opératoire général de mesurage
est suffisamment complète et générale
— Traitement des données
pour permettre l’exécution des mesu-
rages. Toutefois, pour les produits avec
— Rapport d’essai (points généraux)
des règles d’application spécifiques, les
mesurages sont effectués conformément
à l’ISO 10140-1, si elle est disponible.
ISO 10140-4 Elle donne toutes les techniques et — Définitions
procédures fondamentales de mesu-
— Gamme de fréquences
rage conformément à l’ISO 10140-2 et à
l’ISO 10140-3 ou les qualifications d’ins- — Positions du microphone
tallation conformément à l’ISO 10140-5.
— Mesurages du SPL (niveau de pression
La majeure partie du contenu est mise en
acoustique)
œuvre par logiciel.
— Moyennage, espace et temps
— Correction du bruit de fond
— Mesurage des durées de réverbération
— Mesurage du facteur de perte
— Mesurages en basse fréquence
— Puissance acoustique rayonnée par mesurage
de la vitesse
vi © ISO 2021 – Tous droits réservés

---------------------- Page: 6 ----------------------
ISO/FDIS 10140-4:2021(F)

TTabableleaauu 1 1 ((ssuuiitte)e)
Partie per- Objectif principal, contenu et utilisa- Contenu détaillé
tinente de tion
l’ISO 10140
ISO 10140-5 Elle spécifie toutes les informations Installations d’essai, critères de conception:
nécessaires pour concevoir, construire et
— volumes, dimensions;
qualifier l’installation du laboratoire, ses
accessoires supplémentaires et équipe-
— transmission latérale;
ments de mesure (matériel).
— facteur de perte en laboratoire;
— indice maximal d’affaiblissement acoustique
réalisable;
— durée de réverbération;
— influence du manque de diffusivité en labo-
ratoire.
Ouvertures d’essai:
— ouvertures normalisées pour les murs et
planchers;
— autres ouvertures (fenêtres, portes, petits
éléments techniques);
— murs de remplissage en général.
Exigences relatives aux équipements:
— haut-parleurs, nombre, positions;
— machine à chocs et autres sources de choc;
— équipements de mesure.
Constructions de référence:
— éléments de base pour l’amélioration de l’iso-
lation au bruit aérien et au bruit de choc;
— courbes de performance de référence corres-
pondantes.
© ISO 2021 – Tous droits réservés vii

---------------------- Page: 7 ----------------------
PROJET FINAL DE NORME INTERNATIONALE ISO/FDIS 10140-4:2021(F)
Acoustique — Mesurage en laboratoire de l'isolation
acoustique des éléments de construction —
Partie 4:
Exigences et modes opératoires de mesurage
1 Domaine d’application
Le présent document spécifie les modes opératoires de base de mesurage de l’isolation au bruit aérien
et au bruit de choc des éléments de construction dans des installations d’essai en laboratoire.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s’applique (y compris les
éventuels amendements).
ISO 33822, Acoustique — Mesurage des paramètres acoustiques des salles — Partie 2: Durée de
réverbération des salles ordinaires
ISO 10140-1:—, Acoustique — Mesurage en laboratoire de l’isolation acoustique des éléments de
construction — Partie 1: Règles d’application pour produits particuliers
ISO 10140-2, Acoustique — Mesurage en laboratoire de l’isolation acoustique des éléments de
construction — Partie 2: Mesurage de l’isolation au bruit aérien
ISO 10140-3, Acoustique — Mesurage en laboratoire de l’isolation acoustique des éléments de
construction — Partie 3: Mesurage de l’isolation au bruit de choc
ISO 10140-5:—, Acoustique — Mesurage en laboratoire de l’isolation acoustique des éléments de
construction — Partie 5: Exigences relatives aux installations et appareillage d’essai
ISO 10848-1:2017, Acoustique — Mesurage en laboratoire et sur site des transmissions latérales du bruit
aérien, des bruits de choc et du bruit d'équipement technique de bâtiment entre des pièces adjacentes —
Partie 1: Document cadre
ISO 18233, Acoustique — Application de nouvelles méthodes de mesurage dans l'acoustique des bâtiments
et des salles
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp;
IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/ .
© ISO 2021 – Tous droits réservés 1

---------------------- Page: 8 ----------------------
ISO/FDIS 10140-4:2021(F)

3.1
niveau moyen de pression acoustique dans une salle (moyenne énergétique)
L
dix fois le logarithme décimal du rapport de la moyenne spatio-temporelle du carré de la pression
acoustique au carré de la pression acoustique de référence, la moyenne spatiale étant prise dans
l’ensemble de la salle, à l’exception des zones où le rayonnement direct de la source sonore ou le champ
proche des limites (parois, etc.) a une influence notable
Note 1 à l'article: L est exprimé en décibels.
3.2
durée de réverbération
T
durée nécessaire pour que le niveau de pression acoustique dans une salle décroisse de 60 dB après
l’arrêt de la source de bruit
Note 1 à l'article: La durée de réverbération est exprimée en secondes.
Note 2 à l'article: La durée de réverbération est généralement calculée par extrapolation linéaire de gammes
d’évaluation beaucoup plus courtes que 60 dB.
3.3
durée de réverbération structurale
T
s
durée nécessaire pour que le niveau d’accélération dans une structure décroisse de 60 dB après l’arrêt
de la source solidienne
Note 1 à l'article: La durée de réverbération structurale est exprimée en secondes.
Note 2 à l'article: T est généralement calculée par extrapolation linéaire de gammes d’évaluation beaucoup plus
s
courtes que 60 dB, de préférence 15 dB ou 20 dB.
3.4
niveau de bruit de fond
niveau de pression acoustique mesuré dans la salle de réception provenant de toutes les sources autres
que le haut-parleur ou la machine à chocs dans la salle d’émission
3.5
microphone en déplacement continu
microphone qui, par rapport à un point fixe,
a) se déplace à vitesse approximativement constante dans un cercle; ou
b) effectue, sur une période fixe, un va-et-vient le long d’un arc de cercle aussi grand que possible,
mais pas inférieur à 270°
2 © ISO 2021 – Tous droits réservés

---------------------- Page: 9 ----------------------
ISO/FDIS 10140-4:2021(F)

4 Exigences et modes opératoires de mesurage
4.1 Gamme de fréquences
Toutes les grandeurs doivent être mesurées au moyen de filtres de bandes de tiers d’octave ayant au
moins les fréquences centrales suivantes, en hertz:
100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1 000, 1 250, 1 600, 2 000, 2 500, 3 150, 4 000, 5 000
Si des informations supplémentaires dans la gamme de basses fréquences sont exigées, utiliser des
filtres de bandes de tiers d’octave avec les fréquences centrales suivantes, en hertz:
50, 63, 80
Pour les mesurages supplémentaires à basses fréquences, des recommandations sont données dans
l’Annexe A.
4.2 Mesurage des niveaux de pression acoustique
4.2.1 Généralités
Obtenir le niveau moyen de pression acoustique (moyenne énergétique) en utilisant un seul microphone
déplacé de position en position, un ensemble de microphones fixes ou un microphone en déplacement
continu.
4.2.2 Distances de séparation minimales pour les positions de microphone
Les distances de séparation suivantes sont des valeurs minimales; elles doivent être plus grandes
lorsque cela est possible:
a) 0,7 m entre les positions de microphone fixe;
b) 0,7 m entre une position quelconque de microphone et les limites de la salle;
c) 0,7 m entre une position quelconque de microphone et tout diffuseur;
d) 1,0 m entre une position quelconque de microphone et l’élément d’essai;
e) 1,0 m entre une position quelconque de microphone et la source sonore.
4.2.3 Durée de moyennage
4.2.3.1 Positions de microphone fixe
Pour chaque position individuelle de microphone, la durée de moyennage doit être au minimum de 6 s
pour chacune des bandes de fréquences dont les fréquences centrales sont comprises dans la gamme de
fréquences de 100 Hz à 400 Hz. Pour les bandes de fréquences plus élevées, il est admis de diminuer le
temps jusqu’à une valeur non inférieure à 4 s.
4.2.3.2 Microphone en déplacement continu
La durée de moyennage doit couvrir un nombre entier de déplacements et ne doit pas être inférieure
à 30 s. Lorsqu’un haut-parleur mobile est utilisé, la période de mesurage doit être égale à la durée de
déplacement du haut-parleur qui doit être d’au moins 30 s.
© ISO 2021 – Tous droits réservés 3

---------------------- Page: 10 ----------------------
ISO/FDIS 10140-4:2021(F)

4.2.4 Niveau moyen de pression acoustique (moyenne énergétique)
4.2.4.1 Positions de microphone fixe
Le niveau moyen de pression acoustique (moyenne énergétique) est déterminé en utilisant
la Formule (1).
2 22
pp++.+p
1 2 n
L=10lg (1)
2
np
0
où
p , p , ., p sont les pressions acoustiques quadratiques moyennes (efficaces) pour n différentes
1 2 n
positions dans la salle.
En pratique, ce sont généralement les niveaux de pression acoustique qui sont mesurés et le niveau
moyen d’énergie, L, doit être déterminé en utilisant la Formule (2).
n
1
L /10
j
L=10lg 10 (2)
∑
n
j=1
où
L , L , ., L sont les niveaux de pression acoustique pour n différentes positions dans la salle.
1 2 n
4.2.4.2 Microphone en déplacement continu
Le niveau moyen de pression acoustique (moyenne énergétique) est déterminé en utilisant
la Formule (3).
T
1
2
m
pt dt
()
∫
0
T
m
L=10lg (3)
2
p
0
où
p est la pression acoustique, en pascals;
p est la pression acoustique de référence égale à 20 µPa;
0
T est le temps d’intégration, en secondes.
m
4.3 Correction pour le niveau de bruit de fond
Les niveaux du bruit de fond doivent être mesurés pour s’assurer que les observations faites dans la
salle de réception ne sont pas influencées par le bruit de fond. Les bruits perturbateurs comme ceux
provenant de l’extérieur de la salle d’essai, le bruit électrique du système récepteur ou les interférences
électriques entre les systèmes d’émission et de réception contribuent tous au niveau de bruit de fond. Le
niveau de bruit de fond doit être au minimum inférieur de 6 dB (et, de préférence, de plus de 15 dB) au
niveau du signal et du bruit de fond combinés à chaque bande de fréquences.
Si la différence de niveau est inférieure à 15 dB mais supérieure à 6 dB, calculer les corrections pour le
niveau de signal conformément à la Formule (4):
LL//10 10
sb b
L=−10lg()10 10 (4)
où
4 © ISO 2021 – Tous droits réservés

---------------------- Page: 11 ----------------------
ISO/FDIS 10140-4:2021(F)

L est le niveau du signal corrigé, en décibels;
L est le niveau du signal et du bruit de fond combinés, en décibels;
sb
L est le niveau du bruit de fond, en décibels.
b
Si la différence de niveau est inférieure ou égale à 6 dB pour n’importe laquelle des bandes de fréquences
considérées, utiliser la correction de 1,3 dB. Dans ce cas, pour chaque bande de fréquences, il doit
être clairement indiqué dans le rapport qu’une correction de 1,3 dB a été effectuée et que ces valeurs
constituent la limite du mesurage.
Pour vérifier le bruit électrique dans le système récepteur ou les interférences électriques entre les
systèmes d’émission et de réception, remplacer le microphone par un microphone factice ou remplacer
le haut-parleur par une impédance équivalente.
4.4 Mesurage de l’isolation au bruit aérien
4.4.1 Généralités
Le bruit doit être généré dans la salle d’émission à l’aide de haut-parleurs dans au moins deux
positions ou d’un seul haut-parleur déplacé sur au moins deux positions ou d’un haut-parleur mobile.
Le mode opératoire de qualification pour les haut-parleurs et les positions de haut-parleur spécifié
dans l’ISO 10140-5:—, Annexe D, doit être utilisé pour déterminer le nombre requis minimal de haut-
parleurs ainsi que leur positionnement le plus approprié pour une combinaison salle d’émission/salle
de réception spécifique. Le niveau de pression acoustique doit être mesuré à l’aide de microphones dans
des positions fixes ou de microphones mobiles.
4.4.2 Mesurages avec les positions de microphone fixe
a) Si l’on utilise plusieurs haut-parleurs en même temps ou un haut-parleur mobile, au moins
cinq positions de microphone doivent être utilisées dans chaque salle. Elles doivent être réparties
dans l’espace maximal autorisé dans chaque salle. Deux positions de microphones ne doivent pas se
situer dans le même plan par rapport aux limites de la salle.
b) Si un seul haut-parleur est utilisé, au moins cinq positions de microphone doivent être utilisées dans
chaque salle pour chaque position de haut-parleur (les ensembles supplémentaires de positions
de microphone peuvent être différents du premier ensemble de positions). Chaque
...
