ISO 10052:2021
(Main)Acoustics — Field measurements of airborne and impact sound insulation and of service equipment sound — Survey method
Acoustics — Field measurements of airborne and impact sound insulation and of service equipment sound — Survey method
This document specifies field survey methods for measuring a) airborne sound insulation between rooms, b) impact sound insulation of floors, c) airborne sound insulation of façades, and d) sound pressure levels in rooms caused by service equipment. The methods described in this document are applicable for measurements in rooms of dwellings or in rooms of comparable size with a maximum of 150 m3. For airborne sound insulation, impact sound insulation and façade sound insulation the method gives values which are (octave band) frequency dependent. They can be converted into a single number characterising the acoustical performances by application of ISO 717-1 and ISO 717-2. For heavy/soft impact sound insulation, the results also are given as A-weighted maximum impact sound pressure level. For service equipment sound the results are given directly in A - or C -weighted sound pressure levels.
Acoustique — Mesurages in situ de l’isolement aux bruits aériens et de la transmission des bruits de choc ainsi que du bruit des équipements — Méthode de contrôle
Le présent document spécifie des méthodes de contrôle in situ pour le mesurage: a) de l’isolement aux bruits aériens entre les pièces; b) de la transmission des bruits de choc par les planchers; c) de la transmission des bruits aériens par les façades; et d) des niveaux de pression acoustique émis par les équipements techniques dans les pièces. Les méthodes décrites dans le présent document sont applicables aux mesurages effectués dans les pièces de bâtiments d’habitation ou dans des locaux de dimensions comparables de 150 m3, au maximum. Pour l’isolement aux bruits aériens, la transmission des bruits de choc et la transmission des bruits par les façades, la méthode donne des valeurs en fonction de la fréquence (bande d’octave). En appliquant l’ISO 717-1 et l’ISO 717-2, elles peuvent être converties en une valeur unique caractérisant les performances acoustiques. Pour la transmission des bruits de choc lourd/souple, les résultats sont également donnés en niveau de pression acoustique du bruit de choc maximal pondéré A. Pour le bruit des équipements techniques, les résultats sont donnés directement en niveaux de pression acoustique pondérés A ou C.
General Information
Relations
Standards Content (Sample)

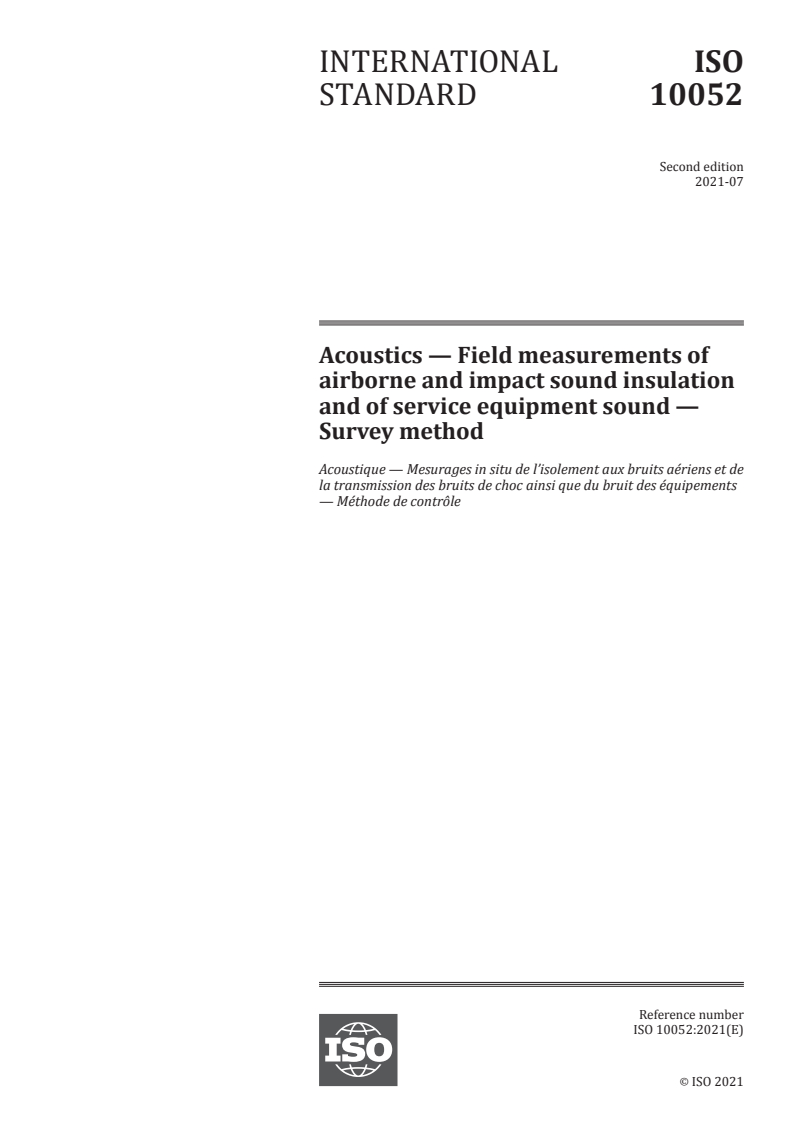

INTERNATIONAL ISO
STANDARD 10052
Second edition
2021-07
Acoustics — Field measurements of
airborne and impact sound insulation
and of service equipment sound —
Survey method

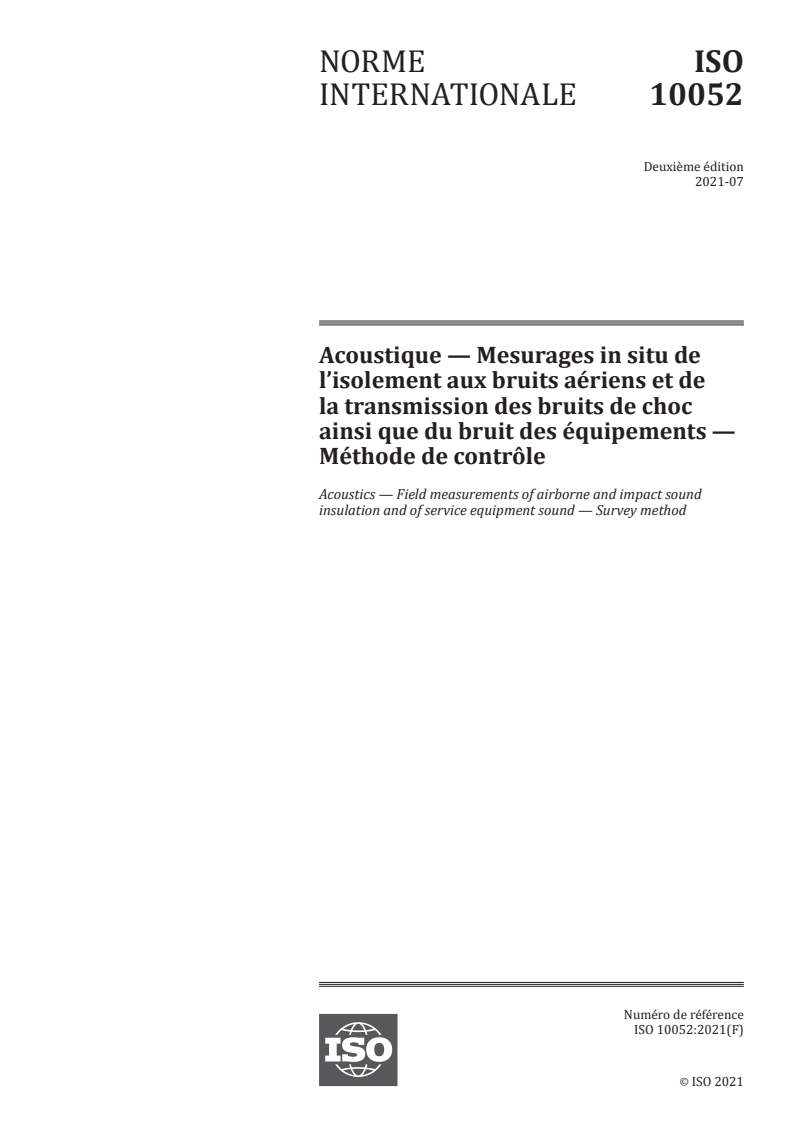

Acoustique — Mesurages in situ de l’isolement aux bruits aériens et de
la transmission des bruits de choc ainsi que du bruit des équipements
— Méthode de contrôle
Reference number
©
ISO 2021
© ISO 2021
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2021 – All rights reserved

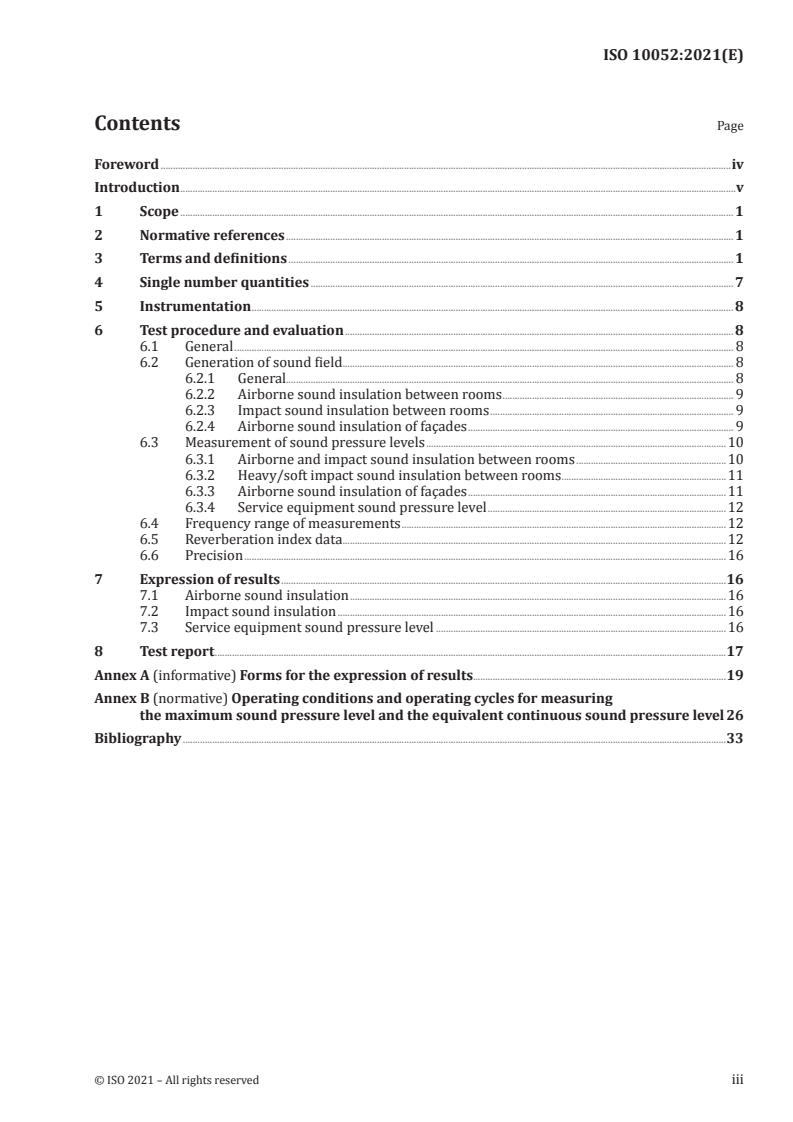

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Single number quantities . 7
5 Instrumentation . 8
6 Test procedure and evaluation . 8
6.1 General . 8
6.2 Generation of sound field . 8
6.2.1 General. 8
6.2.2 Airborne sound insulation between rooms . 9
6.2.3 Impact sound insulation between rooms . 9
6.2.4 Airborne sound insulation of façades . 9
6.3 Measurement of sound pressure levels .10
6.3.1 Airborne and impact sound insulation between rooms .10
6.3.2 Heavy/soft impact sound insulation between rooms .11
6.3.3 Airborne sound insulation of façades .11
6.3.4 Service equipment sound pressure level .12
6.4 Frequency range of measurements .12
6.5 Reverberation index data .12
6.6 Precision .16
7 Expression of results .16
7.1 Airborne sound insulation .16
7.2 Impact sound insulation .16
7.3 Service equipment sound pressure level .16
8 Test report .17
Annex A (informative) Forms for the expression of results.19
Annex B (normative) Operating conditions and operating cycles for measuring
the maximum sound pressure level and the equivalent continuous sound pressure level 26
Bibliography .33

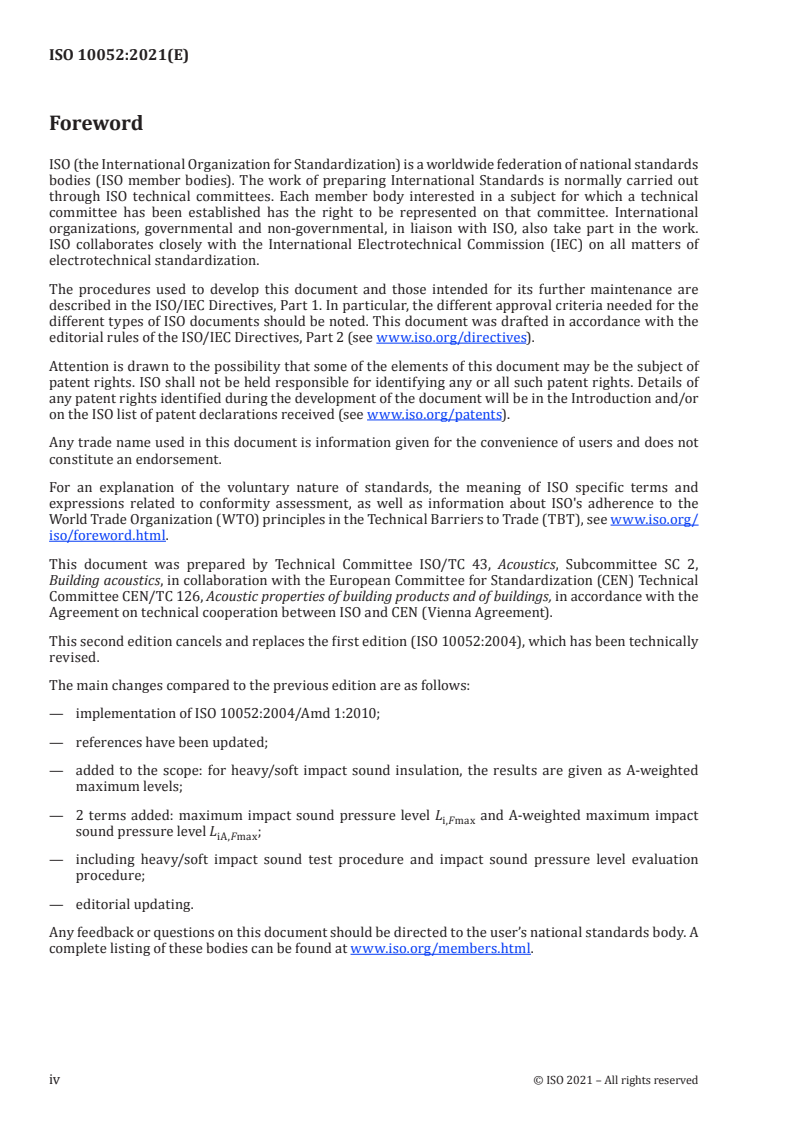

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/
iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 43, Acoustics, Subcommittee SC 2,
Building acoustics, in collaboration with the European Committee for Standardization (CEN) Technical
Committee CEN/TC 126, Acoustic properties of building products and of buildings, in accordance with the
Agreement on technical cooperation between ISO and CEN (Vienna Agreement).
This second edition cancels and replaces the first edition (ISO 10052:2004), which has been technically
revised.
The main changes compared to the previous edition are as follows:
— implementation of ISO 10052:2004/Amd 1:2010;
— references have been updated;
— added to the scope: for heavy/soft impact sound insulation, the results are given as A-weighted
maximum levels;
— 2 terms added: maximum impact sound pressure level L and A-weighted maximum impact
i,Fmax
sound pressure level L ;
iA,Fmax
— including heavy/soft impact sound test procedure and impact sound pressure level evaluation
procedure;
— editorial updating.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2021 – All rights reserved
Introduction
This document describes survey field test methods which can be used for surveying the acoustic
characteristics of the airborne sound insulation, impact sound insulation and of the sound pressure
levels from service equipment. The methods may be used for screening tests of the acoustical properties
of buildings. The methods are not intended to be applied for measuring acoustical properties of building
elements.
The approach of the survey methods is to simplify the measurement of sound pressure levels in rooms
by using a hand-held sound level instrument and by manually sweeping the microphone in the room
space. The correction for reverberation time can be either estimated by usage of tabular values or be
based on measurements. The measurement of airborne and impact sound insulation is carried out in
octave bands. For measuring sound from domestic service equipment, A - or C -weighted sound pressure
levels are recorded.
Measurements are performed with specified operation conditions and operation cycles. The operating
conditions and operating cycles given in Annex B are only used if they are not opposed to national
requirements and regulations.
The measurement uncertainty of the results obtained using the survey method is a priori larger than
the uncertainty inherent in the corresponding test methods on engineering level.
NOTE Engineering methods for field measurements of airborne and impact sound insulation are dealt with
in ISO 16283-1 and ISO 16283-2. Engineering methods for field measurements of airborne sound insulation of
façade elements and façades are dealt with in ISO 16283-3. An engineering method for measurement of service
equipment sound is dealt with in ISO 16032.
INTERNATIONAL STANDARD ISO 10052:2021(E)
Acoustics — Field measurements of airborne and impact
sound insulation and of service equipment sound —
Survey method
1 Scope
This document specifies field survey methods for measuring
a) airborne sound insulation between rooms,
b) impact sound insulation of floors,
c) airborne sound insulation of façades, and
d) sound pressure levels in rooms caused by service equipment.
The methods described in this document are applicable for measurements in rooms of dwellings or in
rooms of comparable size with a maximum of 150 m .
For airborne sound insulation, impact sound insulation and façade sound insulation the method gives
values which are (octave band) frequency dependent. They can be converted into a single number
characterising the acoustical performances by application of ISO 717-1 and ISO 717-2. For heavy/soft
impact sound insulation, the results also are given as A-weighted maximum impact sound pressure
level. For service equipment sound the results are given directly in A - or C -weighted sound pressure
levels.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 10140-5:2021, Acoustics — Laboratory measurement of sound insulation of building elements —
Part 5: Requirements for test facilities and equipment
ISO 16283-2:2020, Acoustics — Field measurement of sound insulation in buildings and of building
elements — Part 2: Impact sound insulation
IEC 61260, Electroacoustics — Octave-band and fractional-octave-band filters
IEC 61672-1, Electroacoustics — Sound level meters — Part 1: Specifications
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
3.1
average sound pressure level
L
ten times the logarithm to the base 10 of the ratio of the space and time average of the
sound pressure squared to the square of the reference sound pressure, the space average being taken
over the entire room with the exception of those parts where the direct radiation of a sound source or
the near field of the boundaries (wall, etc.) is of significant influence
Note 1 to entry: It is expressed in decibels as:
T
m
dpt() t
∫
T
m
L = 10 lg dB
p
where
p is the sound pressure level, in Pascal, p = 20 µPa is the reference sound pressure;
T is the integration time, in seconds.
m
3.2
level difference
D
difference in the space and time average sound pressure levels produced in two rooms by one sound
source in one of them
Note 1 to entry: It is expressed in decibels as:
DL=−L
where
L is the average sound pressure level in the source room, in decibels;
L
is the average sound pressure level in the receiving room, in decibels.
3.3
reverberation index
k
ten times the logarithm to the base 10 of the ratio of the actual reverberation time, T, of the receiving
room to the reference reverberation time, T
Note 1 to entry: It is expressed in decibels.
Note 2 to entry: This quantity is denoted by:
T
k=10lg dB
T
where T = 0,5 s.
3.4
standardized level difference
D
nT
level difference (3.2) corresponding to a reference value of the reverberation time in the receiving room
Note 1 to entry: It is expressed in decibels as:
D = D + k
nT
2 © ISO 2021 – All rights reserved
where
D is the level difference (3.2), in decibels;
k is the reverberation index (3.3), in decibels.
3.5
normalized level difference
D
n
level difference, D, (3.2) corresponding to the reference absorption area in the receiving room
Note 1 to entry: It is expressed in decibels as:
AT
DD=+k+ 10 lg dB
n
01,V6
where
k is the reverberation index;
T is the reference reverberation time (T = 0,5 s);
0 0
V is the volume of the receiving room, in cubic metres;
A is the reference equivalent absorption area, in square metres, (A = 10 m );
0 0
0,16 has the unit s/m.
3.6
apparent sound reduction index
R’
ten times the logarithm to the base 10 of the ratio of the sound power W which is incident on a partition
under test to the total sound power transmitted into the receiving room, if, in addition to the sound
power W transmitted through the separating element, the sound power W , transmitted through
2 3
flanking elements or by other components, is significant
Note 1 to entry: It is expressed in decibels as:
W
'
R =10lg dB
WW+
Note 2 to entry: The expression "apparent sound transmission loss" is also in use in English-speaking countries.
It is equivalent to "apparent sound reduction index".
Under the assumption of diffuse sound fields in the two rooms, the apparent sound reduction index in this
document is calculated from:
ST
'
RD=+k+10lg dB
01, 6V
where
D is the sound pressure level difference, in decibels;
k is the reverberation index;
S is the area of the partition, in square metres;
V is the volume of the receiving room, in cubic metres;
T is the reference reverberation time (T = 0,5 s);
0 0
0,16 has the unit s/m.
In the case of staggered or stepped rooms, S is that part of the area of the partition common to both rooms. If
the common area between the stepped or staggered rooms is less than 10 m , this shall be indicated in the test
report. If V/7,5 is larger than S, insert this value for S where V is the volume in m of the receiving room which
should be the smaller room.
In the case that no common area exists the normalized level difference D shall be determined.
n
Note 3 to entry: In the apparent sound reduction index, the sound power transmitted into the receiving room is
related to the sound power incident on the common partition irrespective of actual conditions of transmission.
The apparent sound reduction index is independent of the measuring direction between the rooms if the sound
fields are diffuse in both rooms.
3.7
impact sound pressure level
L
i
average sound pressure level (3.1) in the receiving room when the floor under test is excited by the
standardized tapping machine
Note 1 to entry: It is expressed in decibels.
Note 2 to entry: If more than one position of the tapping machine is used, the impact sound pressure level is
calculated by averaging the sound pressure levels L at N positions according to:
i,n
N
L /10
i,n
L = 10 lg 10 dB
∑
i
N
n = 1
3.8
standardized impact sound pressure level
L’
nT
impact sound pressure level L , (3.7), reduced by the reverberation index, k, (3.3) and expressed in
i
decibels:
L’ = L − k
nT i
3.9
normalized impact sound pressure level
L’
n
impact sound pressure level L , (3.7),reduced by a correction term which is given in decibels, being ten
i
times the logarithm to the base 10 of the ratio between the reference equivalent absorption area and
the actual equivalent sound absorption area A of the receiving room
Note 1 to entry: The actual equivalent absorption area is calculated from the reverberation index, the reference
reverberation time and the room volume:
A AT
00 0
'
LL=−10lg dB =−Lk−10lg dB
ni i
A 01,V6
where
4 © ISO 2021 – All rights reserved
V is the volume of the receiving room, in cubic metres;
k is the reverberation index;
T is the reference reverberation time (T = 0,5 s);
0 0
A is the reference absorption area (A = 10 m );
0 0
0,16 has the unit s/m.
3.10
heavy/soft impact source
standard impact sound source to measure heavy/soft impact sound in dwellings such as a child running
and jumping or an adult walking
Note 1 to entry: For more information see ISO 10140-5 and ISO 16283-2.
3.11
maximum impact sound pressure level
L
i,Fmax
impact sound pressure level measured by Fast time-weighting at receiving points when the heavy/soft
impact source (3.10) impacts the floor
Note 1 to entry: This quantity is expressed in decibels.
3.12
average sound pressure level
L
1,s
ten times the logarithm to the base 10 of the ratio of the surface and time average
of the sound pressure squared to the square of the reference sound pressure, the surface average being
taken over the entire test surface including reflecting effects from the test specimen and façade
Note 1 to entry: It is expressed in decibels.
3.13
façade level difference
D
2m
difference between the outdoor sound pressure level 2 m in front of the façade, L , and the space and
1;2m
time averaged sound pressure level, L , in the receiving room
Note 1 to entry: It is expressed in decibels as:
D = L – L
2m 1,2m 2
It is also possible to measure in the plane of the façade. In this case the denotation is L instead of L .
1,s 1,2m
If road traffic sound has been used as sound source the notation is D and if a loudspeaker has been used it is
tr,2m
D and is expressed in decibels.
ls,2m
3.14
standardized façade level difference
D
2m,nT
façade level difference, D , (3.13) corresponding to a reference value of the reverberation time in the
2m
receiving room.
Note 1 to entry: It is expressed in decibels as
D = D + k
2m,nT 2m
where k is the reverberation index.
3.15
normalized façade level difference
D
2m,n
façade level difference D (3.13), corresponding to the reference equivalent absorption area in the
2m
receiving room
Note 1 to entry: It is calculated as follows:
AT
DD=+k+10lg dB
2m,n 2m
01, 6V
where
V is the volume of the receiving room, in cubic metres;
k is the reverberation index;
T is the reference reverberation time (T = 0,5 s);
0 0
A is the reference equivalent absorption area in square metres (A = 10 m );
0 0
0,16 has the unit s/m.
3.16
service equipment sound pressure level
average sound pressure level in the room obtained by the procedure described in 6.3.4 and calculated
as follows:
LLL//10 10 /10
XY ,,,12XY XY 3
10 ++10 10
L =10lg dB
XY
where
L is the weighted sound pressure level obtained by the measurement at position 1 close
XY,1
to the corner;
L , L are the weighted sound pressure levels obtained by the two measurements at position 2
XY,2 XY,3
in the reverberant field of the room;
X relates to the frequency weighting used (X can be A or C);
Y characterizes there the temporal weighting (Y can be F, S or equivalent continuous level,
L )
eq
Note 1 to entry: The different measures, L , are not comparable. Only measurement results obtained with the
XY
same measuring parameters can be compared.
3.17
standardized service equipment sound pressure level
sound pressure level corresponding to a reference of the reverberation time in the receiving room
Note 1 to entry: This quantity is denoted by L
XY,nT
L = L − k
XY,nT XY
where
L is the service equipment sound pressure level;
XY
k is the reverberation index;
6 © ISO 2021 – All rights reserved
in this case, k is calculated from the arithmetic average of the reverberation times measured for the octave-
bands 500 Hz, 1 kHz and 2 kHz.
k = 10lg 1/3 [(T + T + T )/T ] dB
500 1 000 2 000 0
3.18
normalized service equipment sound pressure level
service equipment sound pressure level (3.16) corresponding to the reference equivalent absorption area
in the receiving room
Note 1 to entry: This quantity is denoted by L
XY,n
AT
LL=−k−10lg dB
XY,n XY
01,V6
where
L is the service equipment sound pressure level;
XY
V is the volume of the receiving room in cubic metres;
k is the reverberation index;
in this case, k is calculated from the arithmetic average of the reverberation times measured
for the octave-bands 500 Hz, 1 kHz and 2 kHz.
k = 10lg 1/3 [(T + T + T )/T ] dB
500 1 000 2 000 0
T is the reference reverberation time (T = 0,5 s);
0 0
A is the reference absorption area (A = 10 m );
0 0
0,16 has the unit s/m.
4 Single number quantities
The single number quantities of service equipment noise which can be determined according to this
document are given in Table 1. When reporting measurement results the notation in Table 1 shall be
used. The different quantities can be combined according to e.g. requirements in national building
code regulations. Single number quantities of airborne and impact sound insulation can be obtained
according to ISO 717-1 and ISO 717-2.
Table 1 — Quantities for service equipment sound pressure level
A-weighted value C-weighted value
a a
L L
ASmax CSmax
b b
Maximum sound pressure level, time weighting «S» L L
ASmax,nT CSmax,nT
c c
L L
ASmax,n CSmax,n
a a
L L
AFmax CFmax
b b
Maximum sound pressure level, time weighting «F» L L
AFmax,nT CFmax,nT
c c
L L
AFmax,n CFmax,n
a
No standardization/normalization.
b
Standardization to a reverberation time of 0,5 s.
c 2
Normalization to an equivalent sound absorption area of 10 m .
Table 1 (continued)
A-weighted value C-weighted value
a a
L L
Aeq Ceq
b b
Equivalent sound pressure level L L
Aeq,nT Ceq,nT
c c
L L
Aeq,n Ceq,n
a
No standardization/normalization.
b
Standardization to a reverberation time of 0,5 s.
c 2
Normalization to an equivalent sound absorption area of 10 m .
5 Instrumentation
The measuring service equipment shall comply with the requirements of Clause 6.
The sound source for measuring sound insulation between rooms shall be as omnidirectional as
practicable. In façade measurement, the opening angle shall cover the whole façade. The directivity
of the sound source and the distance to the façade shall be such that the variations between pressure
levels measured in front of the façade, for each frequency band of interest, are less than 5 dB.
The tapping machine shall comply with the requirements given in ISO 10140-5:2021, Annex E and
ISO 16283-2:2020, Annex A. The heavy/soft impact source – rubber ball shall comply with the
requirements given in ISO 10140-5:2021, Annex F and ISO 16283-2:2020, Annex A.
The accuracy of the sound pressure level measurement equipment shall comply with the requirements
of accuracy classes 1 or 2 defined in IEC 61672-1. The complete measuring system including the
microphone shall be adjusted before each measurement to enable absolute values of sound pressure
levels to be obtained.
For all measurements diffuse field microphones are required. For sound level meters with free field
microphones corrections for accounting the diffuse sound field shall be applied.
Filters shall comply with the requirements defined in IEC 61260.
NOTE For pattern evaluation (type testing) and regular verification tests recommended procedures for
sound level meters are given in OIML R58 and R88.
6 Test procedure and evaluation
6.1 General
The measurements of airborne sound insulation and of impact sound insulation are made in octave
bands. The measurements of service equipment sound pressure levels are made in A-weighted or
C-weighted sound pressure levels. The measurements shall be performed with doors and windows
closed and shutters normally open. Operating cycles and operating conditions for measuring of service
equipment noise shall be given in Annex B. They should only be used if they are not opposed to national
requirements and regulations.
6.2 Generation of sound field
6.2.1 General
If the difference between the signal level and the background noise level is less than 6 dB, the measured
signal level shall be recorded in the report. A note shall be added to say that the measured receiving
room level was affected by background noise and the corresponding level difference has been
underestimated or that the measurement level (service equipment) has been overestimated by an
unknown amount.
8 © ISO 2021 – All rights reserved
No correction for background noise shall be applied.
For measurements of the airborne sound insulation between rooms and the airborne sound insulation
of façades using the loudspeaker method, the sound power of the source should be adjusted so that the
sound pressure level in the receiving room (in each frequency band) is at least 6 dB higher than the
background noise level. This shall be checked by switching the source on and off before starting the
measurement.
When measuring the airborne sound insulation of façades by the traffic sound method, the background
noise level in the receiving room cannot easily be assessed. Because of this, steps should be taken
to ensure that the noise level in the receiving room due to sources within the building is as low as
practicable. Excessive background noise from internal sources will lead to an underestimate of the
façade insulation. A comment shall be made in the report if this is thought to have occurred.
6.2.2 Airborne sound insulation between rooms
The sound generated in the source room shall be steady and have a continuous spectrum in the
frequency range considered. Filters with a bandwidth of one octave may be used. When using broad-
band noise, the spectrum of the sound source may be shaped to ensure an adequate signal-to-noise
ratio at high frequencies in the receiving room.
If the sound source enclosure contains more than one loudspeaker operating simultaneously, the
loudspeakers shall be driven in phase. Multiple sound sources may be used simultaneously providing
they are of the same type and are driven at the same level by similar, but uncorrelated, signals.
Place the sound source in a corner of the room opposite the separating element. The distance from the
walls shall be at least 0,5 m. If the source is a single loudspeaker system it should be placed facing the
corner.
When testing rooms in a vertical direction, use the lower room as the source room. When testing rooms
of unequal size in a horizontal direction, use the larger room as the source room unless it has been
previously agreed that the test should be in the other direction.
6.2.3 Impact sound insulation between rooms
The impact sound shall be generated by the standard tapping machine and/or rubber ball (see
ISO 10140-5 and ISO 16283-2). The standard impact sound sources; tapping machine and rubber
ball, shall be placed in the source room near the centre of the floor (in case of tapping machine on the
diagonal direction). This single position is sufficient if the floor and slab are isotropic.
NOTE In complex cases, see numerous examples of room arrangements and measurement positions in
ISO 16283-2:2020, Annex E.
In the case of anisotropic floor constructions (with ribs, beams, etc.) add two positions so that the
three positions are randomly distributed over the floor area. The hammer connecting line should
o
be orientated at 45 to the direction of the beams or ribs. In these cases, the distance of the tapping
machine from the edges of the floor shall be at least 0,5 m.
6.2.4 Airborne sound insulation of façades
The airborne sound insulation of façades is measured using an outside loudspeaker or road traffic
sound. The room behind the façade serves as the receiving room.
6.2.4.1 Loudspeaker method
Place the loudspeaker outside the building at a distance d from the façade with the angle of sound
o
incidence as close as possible to 45 (see Figure 1). Choose the position of the loudspeaker and the
distance d to the façade so that the variation of the sound pressure level on the test specimen is
minimized. The sound source is preferably placed on the ground. Alternatively place the sound source
as high above the ground as practically possible. The distance r from the sound source to the centre of
the test specimen shall be at least 7 m (d > 5 m) from the façade being tested.
Key
1 loudspeaker
2 vertical plane.
3 horizontal plane.
a
Normal to the façade.
Figure 1 — Geometry of the loudspeaker method
The sound generated shall be steady and have a continuous spectrum in the frequency range considered.
Filters with a bandwidth of one octave band may be used. When using broad-band noise the spectrum
of the sound source may be shaped to ensure an adequate signal-to-noise ratio at high frequencies in
the receiving room.
6.2.4.2 Traffic sound method
The traffic sound method with road traffic as sound source may be used if the sound pressure level is
high enough in relation to the background noise in the receiving room. If the sound is incident on the
façade from different directions and with varying intensity, such as road traffic sound in busy streets,
the façade level difference is obtained from the average sound pressure levels measured simultaneously
on both sides of the façade.
NOTE Due to background noise the traffic sound method is normally limited to measure D < 40 dB.
nT,w
6.3 Measurement of sound pressure levels
6.3.1 Airborne and impact sound insulation between rooms
To determine the insulation against airborne sound, measure average sound pressure level in the
source and receiving rooms; to determine insulation against impact sound, measure only in the
receiving room. In both cases measure the average sound pressure level in each of the specified octave
bands using an integrating sound level meter. The measurement time interval shall be approximately
30 s. Stand near the centre of the floor and face away from the loudspeaker in the source room or from
the separating element in the receiving room. Hold the sound level meter out at arm's length. Move the
o
microphone four times horizontally through 180 , moving the arm up and down in a gentle movement
during the traverse (see Figure 2). Complete the four rotations in a total time of approximately 30 s.
10 © ISO 2021 – All rights reserved
Alternatively, use a rotating microphone on a stand, with an angle of at least 10 degrees to horizontal
and a radius of minimum 1 m. If a parallel octave-band or real time octave-band sound level meter is
not available, carry out this procedure for each octave band, and read each L for 30 s band level from
eq
the meter to obtain an estimate of the average octave band levels in the room.
Figure 2 — Example for movement of the sound level meter
6.3.2 Heavy/soft impact sound insulation between rooms
To determine the insulation against impact sound with the rubber ball, measure only in the receiving
room. Measure the maximum impact sound pressure level in the specified octave bands by Fast time
weighting using a sound level meter. The measurement time shall be approximately 10 s. Stand near the
centre of the room and hold the sound level meter out at arm's length or maintain a fixed microphone
position using a tripod. Select at least two fixed positions including near the centre position with
different height. The distance between the two microphone position shall be longer than 0,7 m.
Preferably measure one or more impacts for each fixed position. The measured maximum impact sound
pressure level should be averaged over all positions in each frequency band of interest.
Measure the maximum impact sound pressure level in each of the specified octave bands (L ).
i,Fmax
If a parallel octave-band or real time octave-band sound level meter is available, select the band
maximum level holding mode. The A-weighted maximum impact sound pressure level (L ), should
iA,Fmax
be calculated according to ISO 717-2:2020, Annex D. The overall A-weighted maximum impact sound
pressure level can be measured directly.
The following separating distances are minimum values and shall be exceeded where practicable:
— 0,5 m between any microphone position and room boundaries;
— 1,0 m between any microphone position and the sound source.
Hearing protectors should be worn by the operator when measuring in the source room.
6.3.3 Airborne sound insulation of façades
Place the outdoor microphone at a distance of (2,0 ± 0,2) m from the plane of the façade or at such
a larger distance that the distance to the part of the façade nearest to the road - for instance the
balustrade - is at least 1 m. If the sound source is a loudspeaker, measure the outdoor sound pressure
level and the indoor level according to 6.3.1. The integration time shall be 30 s.
If the sound source is the prevailing road traffic noise, measure the outdoor level and the indoor level
simultaneously. The integration time shall be 60 s and the indoor level is obtained by repeating the
procedure of 6.3.1 during this period. During this measurement period at least 15 vehicles shall have
passed.
Making sound (e.g. of clothes) should be avoided when moving the sound level meter (Figure 2).
Sometimes it can be necessary to use 3 or 5 fixed positions.
6.3.4 Service equipment sound pressure level
When the service equipment sound pressure level in the room is measured, two fixed microphone
positions are required. Position 1 shall be close to the apparently acoustically hardest surfaces of room,
preferably at a distance of 0,5 m from the walls and from the floor or ceiling (e.g. close to the corner).
Position 2 shall be in the reverberant field of the room (central room area). The distance to any sound
source (e.g. ventilation outlets) shall be at least 1,5 m.
In total, three measurements shall be performed. Perform one measurement at position 1 close to
the corner and two measurements at position 2. The measurement time interval for each of the three
measurements shall cover one full cycle of the service equipment working under normal conditions.
For each measurement, a separate operation cycle shall be used. The operation cycles shall be given in
Annex B. Calculate the average sound pressure level according to 3.16.
6.4 Frequency range of measurements
The sound pressure levels measured using octave band filters shall cover at least the following midband
frequencies in hertz, as given in Table 2:
Table 2 — Frequency range of measurements
Impact sound insulation using
Airborne sound insulation
Heavy/soft impact sound Tapping machine
Hz
Hz Hz
125 125 125
250 250 250
500 500 500
1 000 1 000
2 000 2 000
Sound from service equipment installed is measured as A- or C-weighted sound pressure level with the
specific time weighting in the frequency range from 63 Hz to 8 000 Hz.
6.5 Reverberation index data
In the survey method described in this document, the reverberation time (the correction for
reverberation time) may either be based on measurements or estimated with the aid of Table 3 and
Table 4.
To make the estimate for unfurnished rooms, Table 3 shall be used to classify the room according to the
type of walls, floor, ceiling and floor covering. Table 4 is then used to find the reverberation index which
corresponds to this classification. For furnished rooms Table 3 can be used directly. Reverberation
indices are given for octave bands and also for A- and C-weighted sound pressure levels.
12 © ISO 2021 – All rights reserved
Table 4 takes account of room volume, and is valid for rooms typical of those in dwellings. However, it
may also be used for comparable rooms in other types of buildings.
NOTE 1 Table 4 is based on a statistical evaluation of reverberation times obtained in dwellings, as typically
constructed in several European countries in the period 1960 to 1980. The standard deviation of the reverberation
indices calculated from these data is approximately 1 dB. Changed construction methods or habitation habits
can give rise to systematic deviations.
Alternatively, the reverberation time may be measured according to the specifications for the survey
method described in ISO 3382-2:2008, 5.2 in octave bands and the reverberation index may be
calculated by using the measured reverberation times according to 3.3. Measurement of reverberation
time can be advantageous if performed only once in a typical room of a building under test which has a
large number of identical rooms (for instance in hotels). For noise measurement of service equipment
realised in terms of global weighted levels, the reverberation index k is calculated from the averaged
reverberation time in the octave bands of 500 Hz, 1 000 Hz and 2 000 Hz.
The tabular values of the reverberation indices are listed in Table 4. Table 4 is valid for a reference
reverberation time T = 0,5 s and for room sizes of up to 150 m . Furnished rooms like living rooms,
sleeping rooms and rooms of similar volume and furniture are considered in one group. Furnished
kitchens and bathrooms are considered separately. Concerning unfurnished rooms the reverberation
index depends on the type of construction as listed in Table 3.
Table 3 — List of symbols representing the type of construction
Unfurnished Soft floor covering Hard floor covering
Floor type light heavy light heavy
Light walls/ceiling a b c d
Heavy walls/ceiling e f g h
"Light wall" is typically a plasterboard or wooden wall mounted on studs. Heavy walls covered with plasterboard linings
shall be considered as light walls.
"Heavy wall" is typically a masonry or concrete block wall without lining.
"Light floor" is typically a floor of wooden planks or boards on timber beams.
"Heavy floor" is typically a concrete slab with or without floating concrete covering.
"Floor covering" is typically carpet (soft), tiles or timber flooring (hard).
If the type of construction is not the same throughout the room, but the areas of different construction
are approximately equal, use the average of the values given for the different construction types. For
example: if a room has a heavy floor with a carpet, three heavy walls, one light wall and a light ceiling,
use the average of b and f. If the areas of different construction are not approximately equal, use the
value for the type of construction having the largest area.
NOTE 2 The reverberation indices for A- and C-weighting were derived by averaging the data in the octave
bands between 500 Hz and 2 000 Hz. This method is appropriate in the cases of receiving room levels without
strong components in the low frequency range. This applies to the measurement of broad-band equipment sound
spectra.
14 © ISO 2021 – All rights reserved
Table 4 — Reverberation index data in dB in octave bands and corresponding to A- or C-weighted sound pressure levels
Volume V in m V < 15 15 ≤ V < 35
Octave bands in Hz 125 250 500 1 000 2 000 A, C 125 250 500 1 000 2 000 A, C
Furnished rooms:
kitchens 0 0 0 0 0 0 0 0,5 0 0 0 0
bathrooms 1 1 0 0 -0,5 0 1,5 1,5 0,5 0,5 0 0,5
others 0 0 - 0,5 - 0,5 - 1 - 0,5 0 0 0 0 - 0,5 0
Unfurnished
rooms:
type: a 0 1 1 1 0 0,5 1 1,5 1,5 1 0,5 1
b 1 2,5 3 2,5 2 2 1 3 3,5 3 2,5 2,5
c 0 2,5 3,5 4 4 4 1 3 4 4,5 4 4,5
d 0 2,5 3 4 4 4 1 3 3,5 4,5 4 4,5
e 3,5 3,5 3,5 3,5 1,5 3,5 3,5 4 4 4 2 4
f 4,5 4,5 4,5 3,5 2,5 3,5 4,5 4,5 4,5 4 3 4
g 3,5 4 4,5 5 5 5 4 5 5 5 5 5,5
h 4 4,5 5 5 4,5 5 4,5 5 5,5 5,5 5 5
Mixed a+e 2 2,5 2,5 2,5 1 2 2,5 3 3 2,5 1,5 2,5
type:
b+f 3 3,5 4 3 2,5 3 3 4 4 3,5 3 3,5
c+g 2 3,5 4 4,5 4,5 4,5 2,5 4 4,5 5 4,5 5
d+h 2 3,5 4 4,5 4,5 4,5 3 4 4,5 5 4,5 5
Volume V in m 35 ≤ V < 60 60 ≤ V < 150
Octave bands in Hz 125 250 500 1 000 2 000 A, C 125 250 500 1 000 2 000 A, C
Furnished rooms
(except bathrooms
0,5 0,5 0,5 0 0 0 0,5 0,5 0,5 0,5 0 0,5
and kitchens)
Unfurnished
rooms:
type: a 1 2 2 1,5 1 1,5 1 2,5 2,5 2 1,5 2
b 2 3,5 4 3,5 2,5 3 2,5 4 4,5 3,5 2,5 3,5
c 1,5 3,5 4,5 5 4,5 5 2 4 5 5,5 5 5,5
d 1,5 3,5 4 5 5 5 2 4 4,5 5,5 5,5 5,5
e 4 4 4,5 4 2,5 4 4 4 5 4,5 3 4,5
f 4,5 4,5 4,5 4 3 5 4,5 5 5 4 3 5
g 4,5 5 5,5 5,5 5,5 5,5 5 5,5 6 6 6 6
h 5 5,5 6 5 5,5 5,5 5,5 6 6,5 5,5 6 6
mixed a+e 2,5 3 3,5 3 2 3 2,5 3,5 4 3,5 2,5 3,5
type:
b+f 3,5 4 4,5 4 3 4 3,5
...
NORME ISO
INTERNATIONALE 10052
Deuxième édition
2021-07
Acoustique — Mesurages in situ de
l’isolement aux bruits aériens et de
la transmission des bruits de choc
ainsi que du bruit des équipements —
Méthode de contrôle
Acoustics — Field measurements of airborne and impact sound
insulation and of service equipment sound — Survey method
Numéro de référence
©
ISO 2021
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2021 – Tous droits réservés

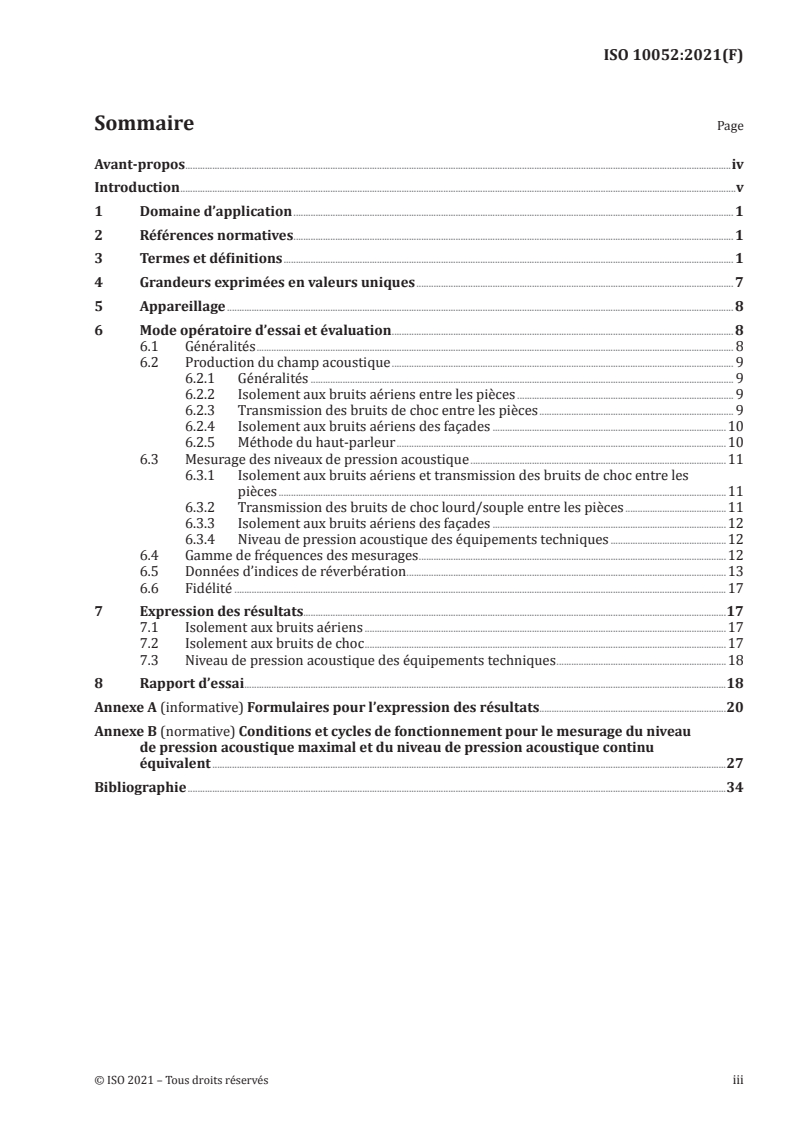

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Grandeurs exprimées en valeurs uniques . 7
5 Appareillage . 8
6 Mode opératoire d’essai et évaluation . 8
6.1 Généralités . 8
6.2 Production du champ acoustique . 9
6.2.1 Généralités . 9
6.2.2 Isolement aux bruits aériens entre les pièces . 9
6.2.3 Transmission des bruits de choc entre les pièces . 9
6.2.4 Isolement aux bruits aériens des façades .10
6.2.5 Méthode du haut-parleur .10
6.3 Mesurage des niveaux de pression acoustique .11
6.3.1 Isolement aux bruits aériens et transmission des bruits de choc entre les
pièces .11
6.3.2 Transmission des bruits de choc lourd/souple entre les pièces .11
6.3.3 Isolement aux bruits aériens des façades .12
6.3.4 Niveau de pression acoustique des équipements techniques .12
6.4 Gamme de fréquences des mesurages .12
6.5 Données d’indices de réverbération .13
6.6 Fidélité .17
7 Expression des résultats.17
7.1 Isolement aux bruits aériens .17
7.2 Isolement aux bruits de choc .17
7.3 Niveau de pression acoustique des équipements techniques .18
8 Rapport d’essai .18
Annexe A (informative) Formulaires pour l’expression des résultats .20
Annexe B (normative) Conditions et cycles de fonctionnement pour le mesurage du niveau
de pression acoustique maximal et du niveau de pression acoustique continu
équivalent .27
Bibliographie .34

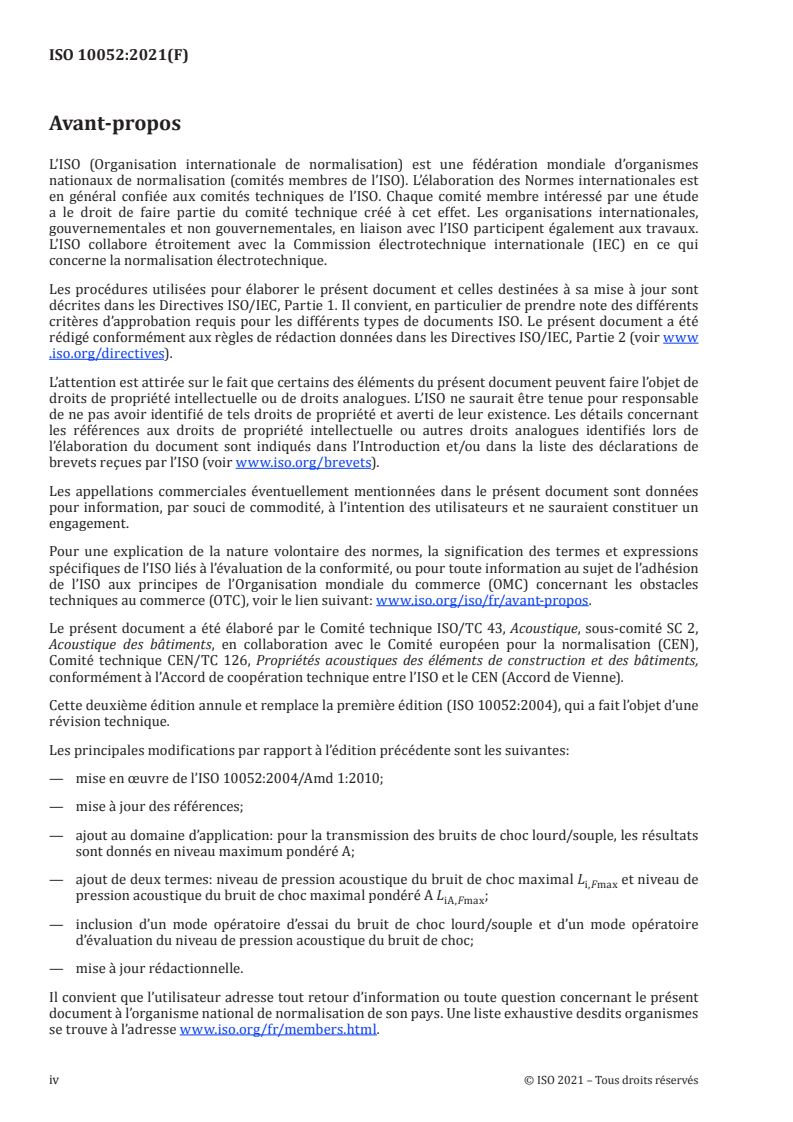

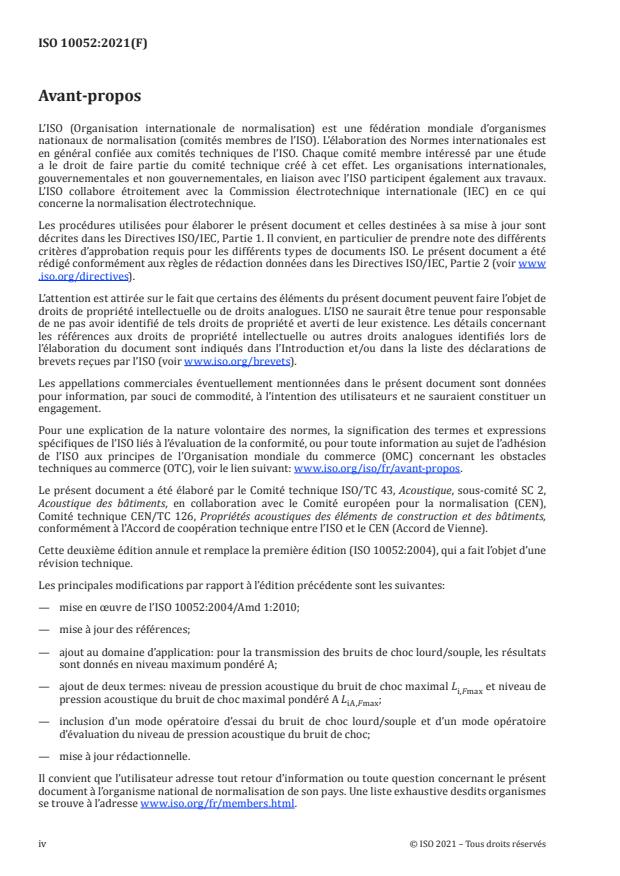

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion
de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/ iso/ fr/ avant -propos.
Le présent document a été élaboré par le Comité technique ISO/TC 43, Acoustique, sous-comité SC 2,
Acoustique des bâtiments, en collaboration avec le Comité européen pour la normalisation (CEN),
Comité technique CEN/TC 126, Propriétés acoustiques des éléments de construction et des bâtiments,
conformément à l’Accord de coopération technique entre l’ISO et le CEN (Accord de Vienne).
Cette deuxième édition annule et remplace la première édition (ISO 10052:2004), qui a fait l’objet d’une
révision technique.
Les principales modifications par rapport à l’édition précédente sont les suivantes:
— mise en œuvre de l’ISO 10052:2004/Amd 1:2010;
— mise à jour des références;
— ajout au domaine d’application: pour la transmission des bruits de choc lourd/souple, les résultats
sont donnés en niveau maximum pondéré A;
— ajout de deux termes: niveau de pression acoustique du bruit de choc maximal L et niveau de
i,Fmax
pression acoustique du bruit de choc maximal pondéré A L ;
iA,Fmax
— inclusion d’un mode opératoire d’essai du bruit de choc lourd/souple et d’un mode opératoire
d’évaluation du niveau de pression acoustique du bruit de choc;
— mise à jour rédactionnelle.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html.
iv © ISO 2021 – Tous droits réservés
Introduction
Le présent document décrit des méthodes de contrôle in situ pouvant être utilisées pour examiner les
caractéristiques acoustiques de l’isolement aux bruits aériens, de la transmission des bruits de choc
et des niveaux de pression acoustique d’équipements techniques. Ces méthodes peuvent être utilisées
pour des essais de contrôle des propriétés acoustiques des bâtiments. Elles ne sont pas destinées au
mesurage des propriétés acoustiques des éléments de construction.
L’approche des méthodes de contrôle consiste à simplifier le mesurage des niveaux de pression
acoustique dans les locaux, en utilisant un sonomètre portable et en effectuant un balayage manuel de
l’espace du local avec le microphone. La correction de la durée de réverbération peut soit être estimée
par l’emploi de valeurs tabulaires, soit se baser sur des mesures. Le mesurage de l’isolement aux bruits
aériens et de la transmission des bruits de choc est effectué en bandes d’octave. Des niveaux de pression
acoustique pondérés A ou C sont enregistrés pour le mesurage du bruit provenant des équipements
techniques domestiques.
Les mesurages sont effectués avec des conditions et des cycles de fonctionnement spécifiés. Les
conditions et les cycles de fonctionnement donnés en Annexe B ne sont utilisés que s’ils ne sont pas
contraires aux exigences et aux réglementations nationales.
L’incertitude de mesurage des résultats obtenus en appliquant la méthode de contrôle est a priori plus
grande que celle inhérente aux méthodes d’essai correspondant au niveau d’expertise.
NOTE Les méthodes d’expertise pour les mesurages in situ de l’isolement aux bruits aériens et de la
transmission des bruits de choc sont traitées dans l’ISO 16283-1 et l’ISO 16283-2, celles concernant les
mesurages in situ de la transmission des bruits aériens par les éléments de façade et les façades étant traitées
dans l’ISO 16283-3. Une méthode d’expertise pour le mesurage du bruit des équipements techniques est traitée
dans l’ISO 16032.
NORME INTERNATIONALE ISO 10052:2021(F)
Acoustique — Mesurages in situ de l’isolement aux bruits
aériens et de la transmission des bruits de choc ainsi que
du bruit des équipements — Méthode de contrôle
1 Domaine d’application
Le présent document spécifie des méthodes de contrôle in situ pour le mesurage:
a) de l’isolement aux bruits aériens entre les pièces;
b) de la transmission des bruits de choc par les planchers;
c) de la transmission des bruits aériens par les façades; et
d) des niveaux de pression acoustique émis par les équipements techniques dans les pièces.
Les méthodes décrites dans le présent document sont applicables aux mesurages effectués dans
les pièces de bâtiments d’habitation ou dans des locaux de dimensions comparables de 150 m , au
maximum.
Pour l’isolement aux bruits aériens, la transmission des bruits de choc et la transmission des bruits
par les façades, la méthode donne des valeurs en fonction de la fréquence (bande d’octave). En
appliquant l’ISO 717-1 et l’ISO 717-2, elles peuvent être converties en une valeur unique caractérisant
les performances acoustiques. Pour la transmission des bruits de choc lourd/souple, les résultats sont
également donnés en niveau de pression acoustique du bruit de choc maximal pondéré A. Pour le bruit
des équipements techniques, les résultats sont donnés directement en niveaux de pression acoustique
pondérés A ou C.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s’applique (y compris les
éventuels amendements).
ISO 10140-5:2021, Acoustique — Mesurage en laboratoire de l’isolation acoustique des éléments de
construction — Partie 5: Exigences relatives aux installations et appareillage d’essai
ISO 16283-2:2020, Acoustique — Mesurage in situ de l'isolation acoustique des bâtiments et des éléments
de construction — Partie 2: Isolation des bruits d'impacts
IEC 61260, Électroacoustique — Filtres de bande d’octave et de bande d’une fraction d’octave
IEC 61672-1, Électroacoustique — Sonomètres — Partie 1: Spécifications
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp;
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/ .
3.1
niveau moyen de pression acoustique
L
dix fois le logarithme décimal du rapport de la moyenne spatio-temporelle des
carrés des pressions acoustiques au carré de la pression acoustique de référence, la moyenne spatiale
étant comprise dans l’étendue du local, à l’exception des zones où le rayonnement direct de la source
acoustique ou la proximité des limites (parois, etc.) ont une influence notable
Note 1 à l'article: Il est exprimé en décibels selon:
T
m
dpt() t
∫
T
m
L = 10 lg dB
p
où
p est la pression acoustique, en pascals, p0 = 20 µPa est la pression acoustique de référence;
T est le temps d’intégration, en secondes.
m
3.2
isolement acoustique
D
différence des niveaux moyens de pression acoustique produite dans deux locaux par une source
acoustique située dans l’un d’eux
Note 1 à l'article: Il est exprimé en décibels selon:
DL=−L
où
L est le niveau moyen de pression acoustique dans le local d’émission, en décibels;
L
est le niveau moyen de pression acoustique dans le local de réception, en décibels.
3.3
indice de réverbération
k
dix fois le logarithme décimal du rapport de la durée de réverbération réelle, T, du local de réception à
la durée de réverbération de référence, T
Note 1 à l'article: Il est exprimé en décibels.
Note 2 à l'article: Cette grandeur est désignée par:
T
k=10lg dB
T
où T = 0,5 s
3.4
isolement acoustique standardisé
D
nT
isolement acoustique (3.2) correspondant à une valeur de référence de la durée de réverbération dans le
local de réception
Note 1 à l'article: Il est exprimé en décibels selon:
2 © ISO 2021 – Tous droits réservés
D = D + k
nT
où
D est l’isolement acoustique (3.2), en décibels;
k est l’indice de réverbération (3.3), en décibels.
3.5
isolement acoustique normalisé
D
n
isolement acoustique, D, (3.2) correspondant à l’aire d’absorption de référence dans le local de réception
Note 1 à l'article: Il est exprimé en décibels selon:
AT
DD=+k+ 10 lg dB
n
01,V6
où
k est l’indice de réverbération;
T est la durée de réverbération de référence (T = 0,5 s);
0 0
V est le volume du local de réception, en mètres cubes;
A est l’aire d’absorption équivalente de référence, en mètres carrés (A = 10 m );
0 0
0,16 a pour unité s/m.
3.6
indice d’affaiblissement acoustique apparent
R’
dix fois le logarithme décimal du rapport de la puissance acoustique W incidente sur un élément de
séparation soumis à l’essai à la puissance acoustique totale transmise dans le local de réception lorsque,
outre la puissance acoustique W transmise par l’élément de séparation, la puissance acoustique W ,
2 3
transmise par des éléments voisins ou d’autres composants, est importante
Note 1 à l'article: Il est exprimé en décibels selon:
W
'
R =10lg dB
WW+
Note 2 à l'article: L’expression «affaiblissement apparent de transmission acoustique» est également utilisée dans
les pays anglophones. Elle équivaut à l’expression «indice d’affaiblissement acoustique apparent».
En supposant que le champ acoustique soit diffus dans les deux pièces, l’indice d’affaiblissement acoustique
apparent, dans le présent document, est calculé à partir de la formule suivante:
ST
'
RD=+k+10lg dB
01, 6V
où
D est l’isolement acoustique, en décibels;
k est l’indice de réverbération;
S est l’aire de l’élément de séparation commune, en mètres carrés;
V est le volume du local de réception, en mètres cubes;
T est la durée de réverbération de référence (T = 0,5 s);
0 0
0,16 a pour unité s/m.
Dans le cas de locaux en quinconce ou à étages, S est la partie de l’aire de l’élément de séparation commun aux
deux locaux. Si cette aire commune entre les locaux en quinconce ou à étages est inférieure à 10 m , cela doit être
indiqué dans le rapport d’essai. Si V/7,5 est plus grand que S, insérer cette valeur pour S où V est le volume, en m ,
du local de réception. Il convient que ce dernier soit le plus petit des deux locaux.
En l’absence d’aire commune, l’isolement acoustique normalisé D doit être déterminé.
n
Note 3 à l'article: Dans l’indice d’affaiblissement acoustique apparent, la puissance acoustique transmise
dans le local de réception est liée à la puissance acoustique incidente sur l’élément de séparation commun,
indépendamment des conditions de transmission réelles.
L’indice d’affaiblissement acoustique apparent est indépendant de la direction de mesurage entre les deux locaux
si les champs acoustiques y sont diffus.
3.7
niveau de pression acoustique du bruit de choc
L
i
niveau moyen de pression acoustique (3.1) dans le local de réception, lorsque le plancher soumis à
l’essai est excité par la machine à chocs standardisée
Note 1 à l'article: Il est exprimé en décibels.
Note 2 à l'article: Si la machine à chocs est placée à plusieurs positions, calculer le niveau du bruit de choc en
moyennant les niveaux de pression acoustique Li,n en N positions selon:
N
L /10
i,n
L = 10 lg 10 dB
∑
i
N
n = 1
3.8
niveau de pression acoustique du bruit de choc standardisé
L’
nT
niveau de pression acoustique du bruit de choc, L (3.7), diminué de l’indice de réverbération, k (3.3), et
i
exprimé en décibels:
L’ = L − k
nT i
3.9
niveau de pression acoustique du bruit de choc normalisé
L’
n
niveau de pression acoustique du bruit de choc, L (3.7), diminué d’un terme de correction, exprimé
i
en décibels, égal à dix fois le logarithme décimal du rapport entre l’aire d’absorption équivalente de
référence et l’aire d’absorption équivalente réelle A du local de réception
Note 1 à l'article: L’aire d’absorption équivalente réelle est calculée à partir de l’indice de réverbération, de la
durée de réverbération de référence et du volume du local:
A AT
00 0
'
LL=−10lg dB =−Lk−10lg dB
ni i
A 01,V6
où
4 © ISO 2021 – Tous droits réservés
V est le volume du local de réception, en mètres cubes;
k est l’indice de réverbération;
T est la durée de réverbération de référence (T = 0,5 s);
0 0
A est l’aire d’absorption de référence (A = 10 m );
0 0
0,16 a pour unité s/m.
3.10
source de choc lourd/souple
source de bruit de choc normalisée permettant de mesurer le bruit de choc lourd/souple dans les
habitations, telle qu’un enfant qui court et saute ou un adulte qui marche
Note 1 à l'article: Pour plus d’informations, voir l’ISO 10140-5 et l’ISO 16283-2.
3.11
niveau de pression acoustique du bruit de choc maximal
L
i,Fmax
niveau de pression acoustique du bruit de choc mesuré par une pondération temporelle rapide aux
points de réception lorsque la source de choc lourd/souple (3.10) frappe le plancher
Note 1 à l'article: Cette grandeur est exprimée en décibels.
3.12
niveau moyen de pression acoustique
L
1,s
dix fois le logarithme décimal du rapport de la moyenne sur la surface et le
temps des carrés des pressions acoustiques au carré de la pression acoustique de référence, la moyenne
surfacique étant comprise sur la totalité de la surface d’essai, y compris les effets réfléchissants des
façades et de l’élément considéré pour l’essai
Note 1 à l'article: Il est exprimé en décibels.
3.13
isolement acoustique de la façade
D
2m
différence entre le niveau de pression acoustique extérieur, à 2 m en avant de la façade, L , et le
1;2m
niveau moyen de pression acoustique, L , dans le local de réception
Note 1 à l'article: Il est exprimé en décibels selon:
D = L – L
2m 1,2m 2
Il est également possible de mesurer dans le plan de la façade. Dans ce cas, la notation est L au lieu de L .
1,s 1,2m
Si le bruit de la circulation est la source acoustique utilisée, la notation est D et si c’est un haut-parleur, elle
tr,2m
devient D , étant toujours exprimée en décibels.
ls,2m
3.14
isolement acoustique standardisé de la façade
D
2m,nT
isolement acoustique de la façade, D (3.13), correspondant à une valeur de référence de la durée de
2m
réverbération dans le local de réception
Note 1 à l'article: Cette grandeur est exprimée en décibels selon:
D = D + k
2m,nT 2m
où k est l’indice de réverbération
3.15
isolement acoustique normalisé de la façade
D
2m,n
isolement acoustique de la façade, D (3.13), correspondant à l’aire d’absorption équivalente de
2m
référence dans le local de réception
Note 1 à l'article: Il est calculé comme suit:
AT
DD=+k+10lg dB
2m,n 2m
01, 6V
où
V est le volume du local de réception, en mètres cubes;
k est l’indice de réverbération;
T est la durée de réverbération de référence (T = 0,5 s);
0 0
A est l’aire d’absorption équivalente de référence en mètres carrés (A = 10 m );
0 0
0,16 a pour unité s/m.
3.16
niveau de pression acoustique des équipements techniques
niveau moyen de pression acoustique dans la pièce obtenu par le mode opératoire décrit en 6.3.4
et calculé comme suit:
LLL//10 10 /10
XY ,,,12XY XY 3
10 ++10 10
L =10lg dB
XY
où
L est le niveau de pression acoustique pondéré obtenu lors du mesurage en position 1,
XY,1
à proximité d’un coin;
L , L sont les niveaux de pression acoustique pondérés obtenus lors des deux mesurages en posi-
XY,2 XY,3
tion 2, dans le champ réverbéré de la pièce;
X désigne la pondération fréquentielle utilisée (X peut être A ou C);
Y caractérise la pondération temporelle utilisée (Y peut être F, S ou un niveau continu équi-
valent, L )
eq
Note 1 à l'article: Les différentes mesures, L , ne sont pas comparables. Seuls les résultats de mesurage obtenus
XY
avec les mêmes paramètres de mesure peuvent être comparés.
3.17
niveau de pression acoustique standardisé des équipements techniques
niveau de pression acoustique correspondant à une de la durée de réverbération de référence dans le
local de réception
Note 1 à l'article: Cette grandeur est désignée par L
XY,nT
L = L − k dB
XY,nT XY
où
6 © ISO 2021 – Tous droits réservés
L est le niveau de pression acoustique des équipements techniques;
XY
k est l’indice de réverbération;
dans ce cas, k est calculé à partir de la moyenne arithmétique des temps de réverbération mesurés pour les
bandes d’octave 500 Hz, 1 kHz et 2 kHz.
k = 10lg 1/3 [(T + T + T )/T ] dB
500 1 000 2 000 0
3.18
niveau de pression acoustique normalisé des équipements techniques
niveau de pression acoustique des équipements techniques (3.16) correspondant à l’aire d’absorption
équivalente de référence dans le local de réception
Note 1 à l'article: Cette grandeur est désignée par LXY,n
AT
LL=−k−10lg dB
XY,n XY
01,V6
où
L est le niveau de pression acoustique des équipements techniques;
XY
V est le volume du local de réception, en mètres cubes;
k est l’indice de réverbération;
dans ce cas, k est calculé à partir de la moyenne arithmétique des temps de réverbération
mesurés pour les bandes d’octave 500 Hz, 1 kHz et 2 kHz;
k = 10lg 1/3 [(T + T + T )/T ] dB
500 1 000 2 000 0
T est la durée de réverbération de référence (T = 0,5 s);
0 0
A est l’aire d’absorption de référence (A = 10 m );
0 0
0,16 a pour unité s/m.
4 Grandeurs exprimées en valeurs uniques
Les grandeurs exprimées en valeurs uniques susceptibles d’être déterminées selon le présent
document sont données dans le Tableau 1. La notation du Tableau 1 doit être utilisée pour consigner
les résultats des mesurages. Les différentes grandeurs peuvent être combinées, selon les exigences
des réglementations nationales de construction, par exemple. Les grandeurs de l’isolement aux bruits
aériens et de la transmission des bruits de choc exprimées en valeurs uniques peuvent être obtenues
selon l’ISO 717-1 et l’ISO 717-2.
Tableau 1 — Grandeurs pour exprimer le niveau de pression acoustique
des équipements techniques
Valeur pondérée A Valeur pondérée C
a a
L L
ASmax CSmax
Niveau de pression acoustique maximal, pondéra-
b b
L L
ASmax,nT CSmax,nT
tion temporelle «S»
c c
L L
ASmax,n CSmax,n
a a
L L
AFmax CFmax
Niveau de pression acoustique maximal, pondéra-
b b
L L
AFmax,nT CFmax,nT
tion temporelle «F»
c c
L L
AFmax,n CFmax,n
a a
L L
Aeq Ceq
b b
Niveau de pression acoustique équivalent L L
Aeq,nT Ceq,nT
c c
L L
Aeq,n Ceq,n
a
Pas de standardisation ni de normalisation.
b
Valeur standardisée à une durée de réverbération de 0,5 s.
c 2
Valeur normalisée par rapport à une aire d’absorption acoustique équivalente de 10 m .
5 Appareillage
L’équipement technique de mesure doit être conforme aux exigences de l’Article 6.
La source acoustique destinée à mesurer l’isolement acoustique entre les pièces doit être aussi
omnidirectionnelle que possible. Dans les mesurages de la façade, l’angle d’ouverture doit couvrir toute
la façade. La directivité de la source acoustique et la distance par rapport à la façade doivent être telles
que les variations entre les niveaux de pression mesurés en avant de la façade, pour chaque bande de
fréquence d’intérêt, soient inférieures à 5 dB.
La machine à chocs doit se conformer aux exigences données dans l’ISO 10140-5:2021, Annexe E et
l’ISO 16283-2:2020, Annexe A. La source de choc lourd/souple (balle en caoutchouc) doit répondre aux
exigences données dans l’ISO 10140-5:2021, Annexe F et l’ISO 16283-2:2020, Annexe A.
L’appareillage utilisé pour le mesurage du niveau de pression acoustique de l’équipement technique
doit satisfaire aux exigences des classes de précision 1 ou 2 définies dans l’IEC 61672-1. Le système de
mesure complet, y compris le microphone, doit être calibré avant chaque mesurage pour permettre
d’obtenir des valeurs absolues des niveaux de pression acoustique.
Pour tous les mesurages, des microphones de champ diffus doivent être utilisés. Dans le cas de
sonomètres équipés de microphones de champ libre, des corrections doivent être appliquées pour tenir
compte du champ acoustique diffus.
Les filtres doivent satisfaire aux exigences définies dans l’IEC 61260.
NOTE Pour l’évaluation du modèle (essai de type) et les essais réguliers de vérification, les modes opératoires
recommandés pour les sonomètres sont donnés dans les OIML R58 et R88.
6 Mode opératoire d’essai et évaluation
6.1 Généralités
Les mesurages de l’isolement aux bruits aériens et de la transmission des bruits de choc sont effectués
en bandes d’octave. Les mesurages des niveaux de pression acoustique des équipements techniques
sont réalisés en niveaux de pression acoustique pondérés A ou C. Les mesurages doivent être effectués
8 © ISO 2021 – Tous droits réservés
portes et fenêtres fermées et volets normalement ouverts. Les cycles et les conditions de fonctionnement
pour le mesurage des bruits des équipements techniques doivent être fournis à l’Annexe B. Il convient
de ne les appliquer que s’ils ne sont pas contraires aux exigences et aux réglementations nationales.
6.2 Production du champ acoustique
6.2.1 Généralités
Si la différence entre le niveau du signal et le niveau de bruit de fond est inférieure à 6 dB, le niveau
de signal mesuré doit être consigné dans le rapport. Une note doit être ajoutée pour indiquer que le
niveau mesuré dans le local de réception a été affecté par le bruit de fond et que l’isolement acoustique
correspondant a été sous-estimé ou que le niveau de mesure (équipement de service) a été surestimé,
et ce, dans une proportion inconnue.
Aucune correction pour le bruit de fond ne doit être appliquée.
Pour les mesurages de l’isolement aux bruits aériens entre les pièces et de l’isolement aux bruits aériens
des façades selon la méthode du haut-parleur, il convient d’ajuster la puissance acoustique de la source
de façon à atteindre dans le local de réception un niveau de pression acoustique (dans toutes les bandes
de fréquence) supérieur d’au moins 6 dB au niveau du bruit de fond. Cela doit être contrôlé en mettant la
source en marche et en l’arrêtant avant de commencer le mesurage.
Lors du mesurage de la transmission des bruits aériens par les façades selon la méthode du bruit de la
circulation, il n’est pas facile d’évaluer le niveau de bruit de fond dans le local de réception. De ce fait,
il convient de prendre des dispositions pour s’assurer que le niveau de bruit provoqué, dans le local de
réception, par des sources se situant à l’intérieur du bâtiment est aussi faible que possible. Un bruit de
fond excessif provenant de sources intérieures entraînera une sous-estimation de la transmission par
la façade. Un commentaire doit être fait dans le rapport si l’on pense que cela s’est produit.
6.2.2 Isolement aux bruits aériens entre les pièces
Le son produit dans le local d’émission doit être stable et avoir un spectre continu dans la gamme de
fréquences considérée. Des filtres d’une largeur de bande d’une octave peuvent être utilisés. Lors de
l’utilisation d’un bruit à large bande, le spectre de la source d’émission peut être modifié pour assurer
un rapport signal/bruit adéquat aux hautes fréquences dans le local de réception.
Si la source acoustique est constituée de plusieurs haut-parleurs fonctionnant simultanément, ces haut-
parleurs doivent être alimentés en phase. Des sources acoustiques multiples peuvent être utilisées
simultanément à condition d’être du même type et d’être commandées au même niveau par des signaux
similaires, mais non corrélés.
Placer la source d’émission dans un coin de la pièce opposé à l’élément de séparation. La distance par
rapport aux parois doit être d’au moins 0,5 m. Si la source est un système composé d’un seul haut-
parleur, il convient de la placer face au coin.
Lors d’un essai entre locaux dans la direction verticale, prendre le local le plus bas comme local
d’émission. Lors d’un essai entre locaux de dimensions inégales dans la direction horizontale, prendre
le local le plus grand comme local d’émission à moins d’avoir préalablement convenu qu’il y a lieu
d’effectuer l’essai dans l’autre direction.
6.2.3 Transmission des bruits de choc entre les pièces
Le bruit de choc doit être provoqué par la machine à chocs normalisée et/ou la balle en caoutchouc
(voir ISO 10140-5 et ISO 16283-2). Les sources de bruit de choc normalisées, à savoir la machine à
chocs et la balle en caoutchouc, doivent être placées dans le local d’émission près du centre du plancher
(dans le cas de la machine à chocs, sur la diagonale). Cette seule position est suffisante si le plancher et
la dalle sont isotropes.
NOTE Dans les cas complexes, voir les nombreux exemples de disposition des pièces et de positions de
mesure dans l’ISO 16283-2:2020, Annexe E.
Dans le cas de planchers anisotropes (présence de nervures, poutres, etc.), ajouter deux positions de
façon à répartir les trois positions au hasard sur la surface du plancher. Il convient d’orienter la ligne
des marteaux à 45° par rapport à la direction des poutres ou des nervures. Dans ce cas, la distance
entre la machine à chocs et les bords du plancher doit être au moins égale à 0,5 m.
6.2.4 Isolement aux bruits aériens des façades
L’isolement aux bruits aériens des façades est mesuré selon la méthode du haut-parleur placé
à l’extérieur ou du bruit de circulation. Le local situé derrière la façade sert de local de réception.
6.2.5 Méthode du haut-parleur
Placer le haut-parleur à l’extérieur du bâtiment, à une distance d de la façade, l’angle d’incidence
acoustique étant aussi proche que possible de 45° (voir Figure 1). Choisir la position du haut-parleur
et la distance d jusqu’à la façade de façon à obtenir une variation minimale du niveau de pression
acoustique sur l’élément soumis à l’essai. La source acoustique doit être placée de préférence au sol. Ou
bien, placer la source acoustique aussi haut que possible au-dessus du sol. La distance r entre la source
acoustique et le centre de l’élément soumis à l’essai doit être d’au moins 7 m (d > 5 m) par rapport à la
façade soumise à l’essai.
Légende
1 haut-parleur
2 plan vertical
3 plan horizontal
a Perpendiculaire à la façade.
Figure 1 — Géométrie de la méthode du haut-parleur
Le son produit doit être stable et avoir un spectre continu dans la gamme de fréquences considérée.
Des filtres ayant une largeur de bande d’une octave peuvent être utilisés. Lors de l’utilisation d’un bruit
à large bande, le spectre de la source acoustique peut être modifié pour assurer un rapport signal/bruit
adéquat aux hautes fréquences dans le local de réception.
10 © ISO 2021 – Tous droits réservés
6.2.5.1 Méthode du bruit de circulation
La méthode utilisant le bruit de circulation comme source acoustique peut être appliquée si le niveau
de pression acoustique est suffisamment élevé par rapport au bruit de fond dans le local de réception.
Si le son est incident à la façade en provenance de différentes directions et avec une intensité variable,
comme le bruit du trafic dans des rues à grande circulation, l’isolement acoustique de la façade est
obtenu à partir des niveaux moyens de pression acoustique mesurés simultanément des deux côtés de
la façade.
NOTE Du fait du bruit de fond, la méthode du bruit de circulation est normalement limitée au mesurage
de D < 40 dB.
nT,w
6.3 Mesurage des niveaux de pression acoustique
6.3.1 Isolement aux bruits aériens et transmission des bruits de choc entre les pièces
Pour déterminer l’isolement aux bruits aériens, effectuer le mesurage du niveau moyen de pression
acoustique dans les locaux d’émission et de réception; pour déterminer la transmission des bruits
de choc, effectuer le mesurage uniquement dans le local de réception. Dans les deux cas, mesurer le
niveau moyen de pression acoustique dans chacune des bandes d’octave spécifiées en utilisant un
sonomètre intégrateur. L’intervalle de mesurage doit être d’environ 30 s. Se tenir près du centre du
plancher et s’écarter du haut-parleur dans le local d’émission ou de l’élément de séparation dans le local
de réception. Tenir le sonomètre à bout de bras. Déplacer quatre fois le microphone horizontalement à
180°, en levant et en abaissant le bras doucement au cours du déplacement (voir Figure 2). Effectuer les
quatre rotations en une durée totale d’environ 30 s. Une autre solution consiste à utiliser un microphone
tournant sur un support, avec un angle d’au moins 10 degrés par rapport à l’horizontale et un rayon d’au
moins 1 m. En l’absence de sonomètre à bandes d’octave en temps réel, réaliser ce mode opératoire pour
chaque bande d’octave et relever chaque niveau de pression acoustique L sur le sonomètre pendant
eq
30 s, afin d’obtenir une estimation des niveaux moyens de bande d’octave dans le local.
Figure 2 — Exemple de mouvement du sonomètre
6.3.2 Transmission des bruits de choc lourd/souple entre les pièces
Pour déterminer la transmission des bruits de choc avec la balle en caoutchouc, effectuer le mesurage
uniquement dans le local de réception. Mesurer le niveau de pression acoustique du bruit de choc
maximal dans les bandes d’octave spécifiées par une pondération temporelle rapide en utilisant un
sonomètre. La durée du mesurage doit être d’environ 10 s. Se placer près du centre du local et tenir le
sonomètre à bout de bras ou maintenir le microphone en position fixe à l’aide d’un trépied. Sélectionner
au moins deux positions fixes dont l’une proche de la position centrale avec une hauteur différente.
La distance entre les deux positions du microphone doit être supérieure à 0,7 m. Il est préférable de
mesurer un ou plusieurs impacts pour chaque position fixe. Il convient que la moyenne du niveau de
pression acoustique du bruit de choc maximal mesuré soit calculée sur toutes les positions dans chaque
bande de fréquences d’intérêt.
Mesurer le niveau de pression acoustique du bruit de choc maximal dans chacune des bandes d’octave
spécifiées (L ). Si un sonomètre permettant la mesure dans chaque bande d’octave en parallèle
i,Fmax
ou en temps réel est disponible, sélectionner le mode de maintien du niveau maximal de la bande. Il
convient que le niveau de pression acoustique du bruit de choc maximal pondéré A (L ) soit calculé
iA,Fmax
conformément à l’ISO 717-2:2020, Annexe D. Le niveau global de pression acoustique du bruit de choc
maximal pondéré A peut être mesuré directement.
Les distances de séparation suivantes sont des valeurs minimales qu’il faut dépasser chaque fois que
possible:
— 0,5 m entre une position quelconque de microphone et les limites du local;
— 1,0 m entre une position quelconque de microphone et la source acoustique.
Il convient que l’opérateur porte des protections individuelles contre le bruit lors du mesurage dans le
local d’émission.
6.3.3 Isolement aux bruits aériens des façades
Placer le microphone extérieur à une distance de (2,0 ± 0,2) m du plan de la façade ou à une distance
plus importante de façon à être éloigné d’au moins 1 m de la partie de la façade la plus proche de la route
(la balustrade, par exemple). Si la source acoustique est un haut-parleur, mesurer le niveau extérieur de
pression acoustique et le niveau intérieur conformément à 6.3.1. Le temps d’intégration doit être de
30 s.
Si la source acoustique est le bruit existant de la circulation, mesurer simultanément le niveau extérieur
et le niveau intérieur. Le temps d’intégration doit être de 60 s et le niveau intérieur est obtenu en
répétant le mode opératoire défini en 6.3.1 au cours de cette période. Il faut qu’au moins 15 véhicules
passent pendant la période de mesurage.
Il convient d’éviter de faire du bruit (de vêtements, par exemple) lors du déplacement du sonomètre
(Figure 2). Il peut parfois être nécessaire d’utiliser 3 ou 5 positions fixes.
6.3.4 Niveau de pression acoustique des équipements techniques
Lorsque le niveau de pression acoustique des équipements techniques dans le local est mesuré,
deux positions de microphone fixes sont nécessaires. La position 1 doit être proche des surfaces du
local apparemment les plus réfléchissantes d’un point de vue acoustique, de préférence à 0,5 m des
parois et du plancher ou du plafond (par exemple, à proximité d’un coin du local). La position 2 doit se
situer dans le champ réverbéré du local (zone centrale du local). La distance par rapport à toutes les
sources acoustiques (les orifices de ventilation, par exemple) doit être d’au moins 1,5 m.
Au total, trois mesurages doivent être effectués. Effectuer un mesurage en position 1 à proximité d’un
coin et deux mesurages en position 2. L’intervalle de mesurage pour chacun des trois mesurages doit
couvrir un cycle complet de fonctionnement de l’équipement technique dans des conditions normales.
À chaque mesurage, un cycle de fonctionnement distinct doit être effectué. Les cycles de fonctionnement
doivent être donnés en Annexe B. Calculer le niveau moyen de pression acoustique selon 3.16.
6.4 Gamme de fréquences des mesurages
Les niveaux de pression acoustique mesurés à l’aide de filtres de bande d’octave doivent couvrir au
moins les fréquences nominales suivantes, en hertz, comme indiqué dans le Tableau 2:
12 © ISO 2021 – Tous droits réservés
Tableau 2 — Gamme de fréquences des mesurages
Transmission des bruits de choc avec
Isolement aux bruits aériens
Bruits de choc lourd/souple Machine à chocs
Hz
Hz Hz
125 125 125
250 250 250
500 500 500
1 000 1 000
2 000 2 000
Le bruit provenant de l’équipement technique installé est mesuré en niveau de pression acoustique
pondéré A ou C avec la pondération temporelle spécifique dans la gamme de fréquences allant de 63 Hz
à 8 000 Hz.
6.5 Données d’indices de réverbération
Dans la méthode de contrôle décrite dans le présent document, la durée de réverbération (la correction
pour la durée de réverbération) peut être basée sur des mesurages ou être estimée à l’aide du Tableau 3
et du Tableau 4.
Pour effectuer une estimation dans le cas de locaux non meublés, le Tableau 3 doit être utilisé pour
classer le local selon le type de murs, plancher, plafond et revêtement de sol. Le Tableau 4 permet
ensuite de trouver l’indice de réverbération correspondant à cette classification. Le Tableau 3 peut être
utilisé directement pour les locaux meublés. Les indices de réverbération sont donnés pour des
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
