IEC TR 60721-4-5:2001/AMD1:2003

RAPPORT CEI
TECHNIQUE
IEC
TR 60721-4-5
TECHNICAL
REPORT
AMENDEMENT 1
AMENDMENT 1
2003-05
PUBLICATION FONDAMENTALE DE SÉCURITÉ
BASIC SAFETY PUBLICATION
Amendement 1
Classification des conditions d’environnement –
Partie 4-5:
Guide pour la corrélation et la transformation
des classes de conditions d’environnement
de la CEI 60721-3 en essais d’environnement
de la CEI 60068 –
Installations des véhicules terrestres

Amendment 1
Classification of environmental conditions –
Part 4-5:
Guidance for the correlation and transformation
of environmental condition classes of IEC 60721-3
to the environmental tests of IEC 60068 –
Ground vehicle installations
CODE PRIX
U
Commission Electrotechnique Internationale
PRICE CODE
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
For price, see current catalogue
Pour prix, voir catalogue en vigueur

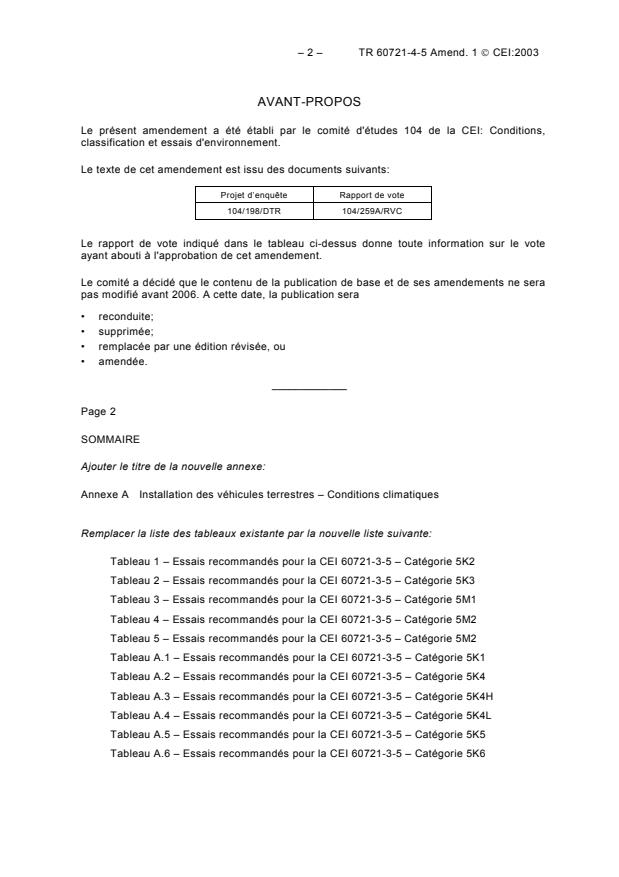

– 2 – TR 60721-4-5 Amend. 1  CEI:2003
AVANT-PROPOS
Le présent amendement a été établi par le comité d'études 104 de la CEI: Conditions,
classification et essais d'environnement.
Le texte de cet amendement est issu des documents suivants:
Projet d’enquête Rapport de vote
104/198/DTR 104/259A/RVC
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote
ayant abouti à l'approbation de cet amendement.
Le comité a décidé que le contenu de la publication de base et de ses amendements ne sera
pas modifié avant 2006. A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
_____________
Page 2
SOMMAIRE
Ajouter le titre de la nouvelle annexe:
Annexe A Installation des véhicules terrestres – Conditions climatiques
Remplacer la liste des tableaux existante par la nouvelle liste suivante:
Tableau 1 – Essais recommandés pour la CEI 60721-3-5 – Catégorie 5K2
Tableau 2 – Essais recommandés pour la CEI 60721-3-5 – Catégorie 5K3
Tableau 3 – Essais recommandés pour la CEI 60721-3-5 – Catégorie 5M1
Tableau 4 – Essais recommandés pour la CEI 60721-3-5 – Catégorie 5M2
Tableau 5 – Essais recommandés pour la CEI 60721-3-5 – Catégorie 5M2
Tableau A.1 – Essais recommandés pour la CEI 60721-3-5 – Catégorie 5K1
Tableau A.2 – Essais recommandés pour la CEI 60721-3-5 – Catégorie 5K4
Tableau A.3 – Essais recommandés pour la CEI 60721-3-5 – Catégorie 5K4H
Tableau A.4 – Essais recommandés pour la CEI 60721-3-5 – Catégorie 5K4L
Tableau A.5 – Essais recommandés pour la CEI 60721-3-5 – Catégorie 5K5
Tableau A.6 – Essais recommandés pour la CEI 60721-3-5 – Catégorie 5K6

TR 60721-4-5 Amend. 1  IEC:2003 – 3 –
FOREWORD
This amendment has been prepared by IEC technical committee 104: Environmental conditions,
classification and methods of test.
The text of this amendment is based on the following documents:
Enquiry draft Report on voting
104/198/DTR 104/259A/RVC
Full information on the voting for the approval of this amendment can be found in the report on
voting indicated in the above table.
The committee has decided that the contents of the base publication and its amendments will
remain unchanged until 2006. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
_____________
Page 3
CONTENTS
Add the title of the following new annex:
Annex A Ground vehicle installations – Climatic conditions
Replace the existing list of tables by the following new list:
Table 1 – Recommended tests for IEC 60721-3-5 – Class 5K2
Table 2 – Recommended tests for IEC 60721-3-5 – Class 5K3
Table 3 – Recommended tests for IEC 60721-3-5 – Class 5M1
Table 4 – Recommended tests for IEC 60721-3-5 – Class 5M2
Table 5 – Recommended tests for IEC 60721-3-5 – Class 5M3
Table A.1 – Recommended tests for IEC 60721-3-5 – Class 5K1
Table A.2 – Recommended tests for IEC 60721-3-5 – Class 5K4
Table A.3 – Recommended tests for IEC 60721-3-5 – Class 5K4H
Table A.4 – Recommended tests for IEC 60721-3-5 – Class 5K4L
Table A.5 – Recommended tests for IEC 60721-3-5 – Class 5K5
Table A.6 – Recommended tests for IEC 60721-3-5 – Class 5K6

– 4 – TR 60721-4-5 Amend. 1  CEI:2003
Cette page est volontairement laissée vierge.

TR 60721-4-5 Amend. 1  IEC:2003 – 5 –
This page is intentionally blank.

– 6 – TR 60721-4-5 Amend. 1  CEI:2003
Page 36
Ajouter, après le Tableau 5, la nouvelle Annexe A suivante :

TR 60721-4-5 Amend. 1  IEC:2003 – 7 –
Page 37
Add, after Table 5, the following new Annex A:

– 8 –        TR 60721-4-5 Amend. 1  CEI:2003
Annexe A
Installation des véhicules terrestres – Conditions climatiques
Tableau A.1 – Essais recommandés pour la CEI 60721-3-5 – Catégorie 5K1
(endroit protégé contre les intempéries, ventilé, chauffé et utilisé uniquement après réchauffage)
CEI 60721-3-5 – Conditions climatiques CEI 60068-2 – Essais climatiques
Essai de la CEI 60068-2 Essai recommandé
Catégorie Notes
a
le plus approchant
Agent d'environnement
5K1 n°
Méthode d'essai Sévérité Méthode d'essai Sévérité
a) Basse température de l’air +5 °C Selon l'essai recommandé 60068-2-1: Ab +5 °C, 16 h 1)
b) Haute température de l’air dans des +40 °C Selon l'essai recommandé 60068-2-2: Bb +40 °C, 16 h 1)
compartiments ventilés (sauf les
compartiments moteur) ou air extérieur
c) Haute température de l’air dans des Non
compartiments non ventilés, sauf
les compartiments moteur
d) Température élevée, air dans +60 °C 60068-2-2: Bb +55 °C, 16 h 60068-2-2: Bb +60 °C, 16 h 2)
les compartiments moteur
e) Variation de température: air/air Non
f) Variation progressive de la température, Non
air/air, sauf dans les compartiments
moteur
g) Variation progressive de la température Non
air/air, dans les compartiments moteur
h) Variation de la température, air/eau, Non
sauf dans les compartiments moteur
i) Variation de la température, air/eau, Non
dans les compartiments moteur
j) Variation de la température, air/neige, Non
dans les compartiments moteur
k) Humidité relative, non associée avec 75 %, 60068-2-56: Cb +30 °C, 85 % HR, Essai normalement non requis - voir note 3 3)
des variations rapides de température, +30 °C 96 h
sauf dans les compartiments moteur des
véhicules alimentés par des moteurs
à combustion interne
suite
TR 60721-4-5 Amend. 1  CEI:2003         – 9 –
Notes explicatives pour le Tableau A.1 – Catégorie 5K1
1) La température d’essai est équivalente à l’agent d’environnement de la CEI 60721- 3) Ces conditions de température et d'humidité sont contenues dans les conditions
3-5 pour cette catégorie. Le choix de la durée de 16 h est considéré comme atmosphériques standard décrites dans la CEI 60068-1 et par conséquent il n'est
suffisant pour la plupart des matériels dissipateurs d’énergie pour démontrer que pas recommandé d'essai.
leur conception entre correctement dans les tolérances pour fonctionner à cette
température.
2) La température d'essai est la valeur préférentielle la plus proche de la CEI 60068-
2-2. Cependant, il est recommandé que cette température d'essai soit augmentée
jusqu'à + 60 °C de manière à refléter les conditions de la CEI 60721-3-1 pour cette
catégorie. Le choix de la durée de 16 h est considéré comme suffisant pour la
plupart des matériels pour démontrer que leur conception entre correctement dans
les tolérances pour fonctionner à cette température.

– 10 –        TR 60721-4-5 Amend. 1  IEC:2003
Annex A
Ground vehicle installations – Climatic conditions
Table A.1 – Recommended tests for IEC 60721-3-5 – Class 5K1
(weatherprotected, ventilated, heated and used only after warm up)
IEC 60721-3-5 – Climatic conditions IEC 60068-2 – Climatic tests
Class Nearest IEC 60068-2 Recommended test
Note
a
Environmental parameter
5K1
n°
Test method Severity Test method Severity
a) Low air temperature +5 °C As recommended test 60068-2-1: Ab +5 °C, 16 h 1)
b) High temperature, air in ventilated +40 °C As recommended test 60068-2-2: Bb +40 °C, 16 h 1)
compartments (except engine
compartments) or outdoor air
c) High temperature, air in unventilated No
compartments except engine
compartments
d) High temperature, air in engine +60 °C 60068-2-2: Bb +55 °C, 16 h 60068-2-2: Bb +60 °C, 16 h 2)
compartments
e) Change of temperature: air/air No
f) Gradual change of temperature, No
air/air, except engine compartments
g) Gradual change of temperature, No
air/air, in engine compartments
h) Change of temperature, air/water, No
except in engine compartments
i) Change of temperature, air/water, in No
engine compartments
Change of temperature, air/snow, in
j) No
engine compartments
k) Relative humidity, not combined with 75 %, 60068-2-56: Cb +30 °C, 85 % RH, 96 h Test normally not required – see note 3 3)
rapid temperature changes, except in +30 °C
engine compartment of vehicles
powered by internal combustion
engines
continued
TR 60721-4-5 Amend. 1  IEC:2003           – 11 –
Explanatory notes for Table A.1 – Class 5K1
1) The test temperature is equivalent to the environmental parameter of 3) These temperature and humidity conditions are within the standard
IEC 60721-3-5 for this class. The choice of duration of 16 h is considered to atmospheric conditions as described in IEC 60068-1 and so no test is
be sufficient for most heat-dissipating equipment to demonstrate that their recommended.
design is adequately toleranced to function at this temperature.
2) The test temperature is the nearest preferred value in IEC 60068-2-2.
However, it is recommended that the test temperature is increased to +60 °C
so as to reflect the conditions IEC 60721-3-1 for this class. The choice of the
duration of 16 h is considered to be sufficient for most equipment to
demonstrate that their design is adequately toleranced to survive this
temperature.
– 12 –        TR 60721-4-5 Amend. 1  CEI:2003
Tableau A.1 – Catégorie 5K1 (suite)
CEI 60721-3-5 – Conditions climatiques CEI 60068-2 – Essais climatiques
Essai de la CEI 60068-2
Essai recommandé
a Catégorie Notes
le plus approchant
Agent d'environnement
5K1 n°
Méthode d'essai Sévérité Méthode d'essai Sévérité
l) Humidité relative, non associée avec
des variations rapides de température, Non
dans les compartiments moteur des
véhicules alimentés par des moteurs à
combustion interne
m) Humidité relative, associée à des Non
variations rapides de température,
air/air, avec des taux d’humidité relative
élevés. Non à proximité des systèmes
de climatisation à air réfrigéré
n) Humidité relative, associée à des Non
variations rapides de température,
air/air, avec des taux d’humidité relative
élevés. A proximité des systèmes de
climatisation à air réfrigéré
o) Humidité absolue, associée avec des Non
variations rapides de température, air/air
avec une forte teneur en eau
p) Faible humidité relative 10 % Pas d’essai de la CEI 60068-2 4)
+30 °C
q) Basse pression atmosphérique 70 kPa 60068-2-13: M 70 kPa, 30 min Essai normalement non requis – voir note 5) 5)
r) Mouvement du milieu avoisinant, air Non
s) Précipitations, pluie Non
t) Rayonnement solaire Non
u) Rayonnement, chaleur, autre que dans Non
les compartiments moteur
v) Rayonnement, chaleur , dans les 600 W/m² Pas d’essai de la CEI 60068-2 Essai normalement non requis – voir note 6) 6)
compartiments moteur
w) Eau provenant de sources autres que Non
la pluie
x) Mouillures Non
NOTE  ‘Non’ dans la colonne catégorie signifie qu'il n'y a pas de condition spécifiée dans la CEI 60721-3-5.
a
Il n’y a pas de climatogramme proposé pour les catégories climatiques car ils ne font pas partie de la CEI 60721-3-5.

TR 60721-4-5 Amend. 1  CEI:2003         – 13 –
Notes explicatives pour le Tableau A.1 – Catégorie 5K1 (suite)
4) Il n’existe pas d’essai adapté dans la série CEI 60068-2. Les effets principaux de 5) Pour les matériels hermétiquement fermés ou pour les matériels contenant ou
la faible humidité relative sont la fragilité, le retrait, la diminution de la résistance traitant des liquides, l’essai M de la CEI 60068-2-13 est recommandé. Pour des
mécanique, l’augmentation de l’usure des surfaces de contact et le dévelop- applications normales dans lesquelles l’effet de la pression atmosphérique est
pement de charges électrostatiques. Les défauts typiques provoqués par le évalué au niveau du composant, il n'est pas recommandé d'essai.
séchage sont les défauts mécaniques des parties non métalliques, les craquelures
6) Il n'est pas recommandé d'essai. Il n’existe pas de méthode d’essai dans la CEI
et les défauts électriques. Une faible humidité relative peut attirer des particules
60068-2 pour cette condition. Cet effet est considéré comme inclus dans l’essai de
de poussière provoquant, par exemple, l’usure des surfaces de contact. Cet effet
chaleur sèche (voir tableau, ligne 'd'). Pour les matériels installés à proximité de
est à considérer lors du choix des matériaux et des composants destinés aux
sources de fort rayonnement thermique, des précautions particulières peuvent être
matériels de cette catégorie.
nécessaires, ou un essai supplémentaire à température élevée peut être requis.

– 14 –        TR 60721-4-5 Amend. 1  IEC:2003
Table A.1 – Class 5K1 (continued)
IEC 60721-3-5 – Climatic conditions IEC 60068-2 – Climatic tests
Class Nearest IEC 60068-2 Recommended test
Note
a
Environmental parameter
5K1
n°
Test method Severity Test method Severity
l) Relative humidity, not combined with
rapid temperature changes, in engine No
compartment of vehicles powered by
internal combustion engines
m) Relative humidity, combined with rapid No
temperature changes: air/air at high
relative humidities. Not in close
proximity to refrigerated air
conditioning systems
n) Relative humidity, combined with rapid No
temperature changes: air/air at high
relative humidities. In close proximity
to refrigerated air conditioning
systems.
o) Absolute humidity, combined with No
rapid temperature changes: air/air at
high water content.
Low relative humidity
p) 10 % No IEC 60068-2 test 4)
+30 °C
Low air pressure
q) 70 kPa 60068-2-13: M 70 kPa, 30 min Test normally not required – see note 5) 5)
r) Movement of surrounding medium, air No
s) Precipitation, rain No
t) Solar radiation No
u) Radiation: heat, not in engine No
compartments
v) Radiation: heat, in engine 600 W/m² No IEC 60068-2 test Test normally not required – see note 6) 6)
compartments
w) Water from sources other than rain No
x) Wetness No
NOTE  ‘No’ in the class column means that no IEC 60721-3-5 condition is specified.
a
No climatograms are shown for the climatic classes since they are not included in IEC 60721-3-5.

TR 60721-4-5 Amend. 1  IEC:2003           – 15 –
Explanatory notes for Table A.1 – Class 5K1 (continued)
4) No suitable IEC test available in the IEC 60068-2 series. The main effects of 5) For sealed equipment or for equipment containing or processing liquids, test
low relative humidity are embrittlement, shrinking, and impairment of M of IEC 60068-2-13 is recommended. For normal applications where the
mechanical strength, increase in wearing of contact surfaces and development effect of air pressure is evaluated at the component level, no test is
of static charge. Typical faults caused by drying are mechanical faults of non- recommended.
metallic parts, cracking and electrical faults. Low relative humidity may attract
6) No test is recommended. There is no IEC 60068-2 test method for this
dust particles, which cause, for example, wearing of contact surfaces. This
condition This effect is considered to be included in the dry heat test (see
effect has to be considered when selecting materials and components for
table line ‘d’). For equipment mounted near sources of high heat radiation,
equipment for this class.
special precautions may be necessary or an additional elevated temperature
test may be required.
– 16 –        TR 60721-4-5 Amend. 1  CEI:2003
Tableau A.2 – Essais recommandés pour la CEI 60721-3-5 – Catégorie 5K4
(compartiments fermés ou partiellement ouverts – climats du monde entier)
CEI 60721-3-5 – Conditions climatiques CEI 60068-2 – Essais climatiques
Essai de la CEI 60068-2
Essai recommandé
Catégorie
Notes
le plus approchant
Agent d'environnement
n°
5K4
Méthode d'essai Sévérité Méthode d'essai Sévérité
a) Basse température de l’air −65 °C Selon l'essai recommandé 60068-2-1: Ab –65 °C, 16 h 1)
b) Haute température de l’air dans des +55 °C Selon l'essai recommandé 60068-2-2: Bb +55 °C, 16 h 2)
compartiments ventilés (sauf les
compartiments moteur) ou air extérieur
c) Haute température de l’air dans des +85 °C Selon l'essai recommandé 60068-2-2: Bb +85 °C, 16 h 2)
compartiments non ventilés, sauf les
compartiments moteur
d) Température élevée, air dans les +85 °C Selon l'essai recommandé 60068-2-2: Bb +85 °C, 16 h 2)
compartiments moteur
e) Variation de température: air/air −65 °C/ Selon l'essai recommandé 60068-2-14: Na –65 °C jusqu'à 3)
+30 °C température ambiante,
5 cycles
t = 3 h, t <3 min
1 2
f) Variation progressive de la température, 60068-2-14: Nb –65 °C à + 30 °C,
−65 °C/
air/air, sauf dans les compartiments moteur +30 °C 5 °C/min Essai normalement non requis – voir note 4) 4)
5 °C/min 2 cycles     t = 3 h
g) Variation progressive de la température 60068-2-14: Nb –65 °C à +70 °C, 60068-2-14: Nb –65 °C à +70 °C,
−65 °C/
air/air, dans les compartiments moteur +70 °C 5 °C/min 10 °C/min 5)
10 °C/min 2 cycles     t = 3 h 2 cycles    t = 3 h
1 1
h) Variation de la température, air/eau, sauf +55 °C/ Pas d’essai de la CEI 60068-2 Essai normalement non requis – voir note 6) 6)
dans les compartiments moteur +5 °C
i) Variation de la température, air/eau, dans +85 °C/ Pas d’essai de la CEI 60068-2 Essai normalement non requis – voir note 6) 6)
les compartiments moteur +5 °C
j) Variation de la température, air/neige, dans +70 °C/ Pas d’essai de la CEI 60068-2 Essai normalement non requis – voir note 6) 6)
les compartiments moteur –5 °C
k) Humidité relative, non associée avec des 95 %,
variations rapides de température, sauf +50 °C Selon l'essai recommandé 60068-2-56: Cb +40 °C, 93 % HR, 7)
dans les compartiments moteur des 96 h
véhicules alimentés par des moteurs à
combustion interne
l) Humidité relative, non associée avec des 95 %,
variations rapides de température, dans les +85 °C Selon l'essai recommandé 60068-2-56: Cb +55 °C, 93 % HR, 21 8)
compartiments moteur des véhicules jours
alimentés par des moteurs à combustion
interne
suite
TR 60721-4-5 Amend. 1  CEI:2003         – 17 –
Notes explicatives pour le Tableau A.2 – Catégorie 5K4
1) La température d’essai est équivalente à l’agent d’environnement de la CEI 60721- 5) La valeur de la vitesse de variation de la température spécifiée dans la CEI 60721-
3-5 pour cette catégorie ; cependant il convient de prendre également en compte 3-5 est de 10 °C/min ; cependant la valeur préférentielle la plus élevée de la CEI
les effets du rayonnement solaire (voir la note 15). Le choix de la durée de 16 h 60068-2-14 est de 5 °C/min. Il est recommandé d’utiliser la valeur d’essai de
est considéré comme suffisant pour la plupart des matériels dissipateurs d’énergie 10 °C/min, conformément à l’agent d’environnement.
pour démontrer que leur conception entre correctement dans les tolérances pour
6) Il n’existe pas d’essai spécifié dans la CEI 60068-2. L’effet de la variation rapide
fonctionner à cette température.
de température qui est subi par le matériel quand il pleut ou quand il neige en des
2) La température d’essai est équivalente à l’agent d’environnement de la CEI 60721- lieux chauds, est partiellement couvert par l’essai de variation de température
3-5 pour cette catégorie. Le choix de la durée de 16 h est considéré comme air/air (essai Na) et par conséquent il n’est pas recommandé d’essai
suffisant pour la plupart des matériels dissipateurs d’énergie pour démontrer que supplémentaire.
leur conception entre correctement dans les tolérances pour fonctionner à cette
7) Ces sévérités sont les valeurs préférentielles les plus proches de la CEI 60068-2-
température.
56 et les légères différences à la fois de température et d’humidité sont
3) L’essai de variation de la température est normalement utilisé pour vérifier les considérées comme insignifiantes. La durée de 96 h est considérée comme
tolérances de la conception, et que la gamme de températures n’est pas suffisante pour la plupart des matériels dissipateurs d’énergie afin de démontrer
importante. Cependant pour cette catégorie de la condensation peut se former, que la conception du matériel entre correctement dans les tolérances pour
c’est pourquoi une gamme de températures est proposée qui englobe les fonctionner avec cette humidité.
températures inférieures dans le but de favoriser la condensation pour les
8) Il a été choisi la sévérité d'essai préférentielle la plus élevée concernant l'essai
matériels à faible dissipation d’énergie. Les conditions ambiantes, telles que
continu de chaleur humide même si les conditions de cet agent sont plus sévères.
décrites en introduction de ce rapport technique, sont proposées comme
Il est par conséquent recommandé de choisir les composants en se souvenant de
températures supérieures pour permettre l’utilisation de la méthode avec une
cette condition et en choisissant la durée la plus élevée correspondant à 21 jours.
seule étuve, permettant ainsi de réaliser l’essai à moindres coûts.
4) L’essai de variation de la température est normalement utilisé pour vérifier la
robustesse de la conception, et que la gamme de températures n’est pas
importante. Cependant, pour cette catégorie, de la condensation peut se former,
c’est pourquoi une gamme de températures est proposée qui englobe les
températures inférieures dans le but de favoriser la condensation pour les
matériels à faible dissipation d’énergie. Pour la plupart des matériels cette
condition n’est pas aussi sévère que la variation rapide de la température (voir la
ligne 'e' du tableau), et par conséquent si l’essai de variation rapide de la
température est réalisé, cet essai peut être omis.

– 18 –        TR 60721-4-5 Amend. 1  IEC:2003
Table A.2 – Recommended tests for IEC 60721-3-5 – Class 5K4
(enclosed or partly open compartments – worldwide climates)
IEC 60721-3-5 – Climatic conditions IEC 60068-2 – Climatic tests
Class Nearest IEC 60068-2 Recommended test
Note
Environmental parameter
5K4
n°
Test method Severity Test method Severity
a) Low air temperature –65 °C As recommended test 60068-2-1: Ab –65 °C, 16 h 1)
b) High temperature, air in ventilated +55 °C As recommended test 60068-2-2: Bb +55 °C, 16 h 2)
compartments (except engine
compartments) or outdoor air
c) High temperature, air in unventilated +85 °C As recommended test 60068-2-2: Bb +85 °C, 16 h 2)
compartments except engine
compartments
d) High temperature, air in engine +85 °C As recommended test 60068-2-2: Bb +85 °C, 16 h 2)
compartments
e) Change of temperature: air/air –65 °C/ As recommended test 60068-2-14: Na –65 °C to ambient, 3)
+30 °C 5 cycles
t = 3 h, t <3 min
1 2
f) Gradual change of temperature, –65 °C/ 60068-2-14: Nb –65 °C to + 30 °C,
air/air, except engine compartments +30 °C 5 °C/min Test normally not required - see note 4) 4)
5 °C/min 2 cycles t = 3 h
g) Gradual change of temperature, –65 °C/ 60068-2-14: Nb –65 °C to +70 °C, 60068-2-14: Nb –65 °C to +70 °C,
air/air, in engine compartments +70 °C 5 °C/min 10 °C/min 5)
10 °C/min 2 cycles t = 3 h 2 cycles t = 3 h
1 1
h) Change of temperature, air/water, +55 °C/ No IEC 60068-2 test Test normally not required - see note 6) 6)
except in engine compartments +5 °C
i) Change of temperature, air/water, in +85 °C/ No IEC 60068-2 test Test normally not required - see note 6) 6)
engine compartments +5 °C
Change of temperature, air/snow, in
j) +70 °C/ No IEC 60068-2 test Test normally not required - see note 6) 6)
engine compartments
–5 °C
k) Relative humidity, not combined with 95 %,
rapid temperature changes, except in +50 °C As recommended test 60068-2-56: Cb +40 °C, 93 % RH, 96 h 7)
engine compartment of vehicles
powered by internal combustion
engines
l) Relative humidity, not combined with 95 %,
rapid temperature changes, in engine +85 °C As recommended test 60068-2-56: Cb +55 °C, 93 % RH, 21 days 8)
compartment of vehicles powered by
internal combustion engines
continued
TR 60721-4-5 Amend. 1  IEC:2003           – 19 –
Explanatory notes for Table A.2 – Class 5K4
1) The test temperature is equivalent to the environmental parameter of 5) The specified IEC 60721-3-5 value of rate of change is 10 °C/min; however,
IEC 60721-3-5 for this class; however, the effects of solar irradiation should the highest preferred value in IEC 60068-2-14 is 5 °C/min; it is recommended
also be taken into account (see note 15). The choice of the duration of 16 h is that the test value of 10 °C/min be used, according to the environmental
considered to be sufficient for most heat-dissipating equipment to parameter.
demonstrate that their design is adequately toleranced to function at this
6) No specified IEC 60068-2 test exists. The effect of rapid temperature change
temperature.
which is experienced by equipment when it either rains or snows in a warm
2) The test temperature is equivalent to the environmental parameter of location is partially covered by the change of temperature air/air (test Na) and
IEC 60721-3-5 for this class. The choice of the duration of 16 h is considered therefore no additional testing is recommended.
to be sufficient for most heat-dissipating equipment to demonstrate that their
7) These severities are the nearest preferred values in IEC 60068-2-56 and the
design is adequately toleranced to function at this temperature.
minor changes in both temperature and humidity are considered to be
3) The change of temperature test is normally used to check design tolerancing insignificant. The duration of 96 h is considered to be sufficient for most heat-
and the range is not important. However, in this class condensation may dissipating equipment to demonstrate that their design is adequately
occur, so a range is proposed which encompasses the lower temperatures in toleranced to function at this humidity.
order to promote condensation for low heat-dissipating equipment. Ambient
8) The highest preferred test severity of the damp heat, steady-state test has
conditions as described in the introduction section of this technical report are
been chosen, although the conditions in this parameter are more severe. It is
proposed as the upper temperature to allow the single chamber method to be
therefore recommended that components are chosen with this condition in
used, thus making the test economical to perform.
mind and that the highest duration of 21 days is chosen.
4) The change of temperature test is normally used to check design tolerancing
and the range is not important. However, in this class, condensation may
occur, so a range is proposed which encompasses the lower temperatures in
order to promote condensation for low heat-dissipating equipment. For most
equipment, this condition is not as severe as the rapid temperature change
(see table line ‘e’) and so if the rapid change of temperature test is performed,
this test can be omitted.
– 20 –        TR 60721-4-5 Amend. 1  CEI:2003
Tableau A.2 – Catégorie 5K4 (suite)
CEI 60721-3-5 – Conditions climatiques CEI 60068-2 – Essais climatiques
Essai de la CEI 60068-2
Essai recommandé
Catégorie Notes
le plus approchant
Agent d'environnement
5K4 n°
Méthode d'essai Sévérité Méthode d'essai Sévérité
m) Humidité relative, associée à des variations 95 %, Selon l'essai recommandé Chaleur humide, essai continu (essai Cb dans 9)
rapides de température, air/air, avec des –65 °C/ ce tableau) immédiatement suivi par l'essai
taux d’humidité relative élevés. Non à +30 °C de variation rapide de la température (essai
proximité des systèmes de climatisation à Na)
air réfrigéré
n) Humidité relative, associée à des variations 95 %, Selon l'essai recommandé Chaleur humide, essai continu (essai Cb dans 9)
rapides de température, air/air, avec des +10 °C/ ce tableau) immédiatement suivi par l'essai
taux d’humidité relative élevés. A proximité +85 °C de variation rapide de la température (essai
des systèmes de climatisation à air Na)
réfrigéré
o) Humidité absolue, associée avec des 80 g/m³ Selon l'essai recommandé 60068-2-30: Db +55 °C, 90-100 % HR 10)
variations rapides de température, air/air +85 °C/ variante 2 2 cycles
avec une forte teneur en eau +15 °C
p) Faible humidité relative 10 % Pas d’essai de la CEI 60068-2 Essai normalement non requis - voir note 11) 11)
+30 °C
q) Basse pression atmosphérique 70 kPa 60068-2-13: M 70 kPa, 30 min Essai normalement non requis - voir note 12) 12)
r) Mouvement du milieu avoisinant, air 30 m/s Pas d’essai de la CEI 60068-2 Essai normalement non requis - voir note 13) 13)
s) Précipitations, pluie 15 mm/min Selon l'essai recommandé 60068-2-18: Rb Exposition: 3 min/m² 14)
méthode 2.2 Durée: 15 min minimum
t) Rayonnement solaire 1 120 60068-2-5: Sa 1 120 W/m², 72 h, Ajouter 15 °C à l’essai de chaleur sèche et 15)
W/m² Procédure C +40 °C évaluer les matériaux par rapport aux
réactions photochimiques
u) Rayonnement, chaleur, autre que dans les 600 W/m² Pas d’essai de la CEI 60068-2 Essai normalement non requis - voir note 16) 16)
compartiments moteur
v) Rayonnement, chaleur , dans les 1 200 Pas d’essai de la CEI 60068-2 Essai normalement non requis - voir note 16) 16)
compartiments moteur W/m²
w) Eau provenant de sources autres que la 3,0 m/s Pas d’essai de la CEI 60068-2 60068-2-18: Voir note 17) 17)
pluie Ra/Rb
x) Mouillures - Conditions de surfaces humides Pas d’essai de la CEI 60068-2 Essai normalement non requis - voir note 18) 18)

TR 60721-4-5 Amend. 1  CEI:2003         – 21 –
Notes explicatives pour le Tableau A.2 – Catégorie 5K4 (suite)
9) Cette condition ne peut pas être vérifiée dans la pratique en raison de contraintes Les matériels peuvent être protégés contre les effets du rayonnement solaire, par
physiques. Cependant, elle peut être approchée en effectuant un essai d’humidité exemple en adaptant des écrans thermiques efficaces, auquel cas l’essai à température
composite avec l’essai d’humidité continu, immédiatement suivi de l’essai de variation élevée de chaleur sèche peut être omis ou réduit en sévérité selon l’efficacité des
rapide de température avec omission des périodes de pré et post conditionnement précautions prises. Il serait de bonne pratique de modéliser de telles précautions pour
existant entre les deux essais. En réalisant l’essai composite de cette manière, les donner confiance en l’aptitude du matériel à résister aux effets du rayonnement solaire.
effets de la condition sont considérés comme correctement démontrés. Si cet essai
Avec ce niveau de rayonnement solaire, les températures de surface peuvent être
composite est réalisé, l’utilisateur peut décider que les essais individuels (voir tableau
supérieures de 25 °C par rapport à la température ambiante. La température de surface
lignes ‘e’ et 'k/l’) peuvent être omis. Ceci serait particulièrement recommandé si le
peut également chuter pendant la nuit en raison du rayonnement calorifique (CEI 60721-
matériel était contrôlé tout au long de l’essai.
2-4). Il convient de prendre ces effets en compte quand on choisit les matériaux et il
10) Ceci est la condition maximale préférentielle d’essai cyclique de chaleur humide et elle convient de tenir compte d’un essai réduit de température pour l’essai à basse
est considérée comme satisfaisante pour démontrer les effets de cette condition, (la température (essai Ab/Ad).
condition d’essai d’humidité absolue étant plus importante et la température étant
16) Il n'est pas recommandé d'essai. Il n’existe pas de méthode d’essai dans la CEI 60068-
inférieure). La durée des deux cycles (48 h) est considérée comme satisfaisante pour la
2 pour cette condition. L’effet de cette condition est considéré comme inclus dans
plupart des matériels. La variante 2 de l’essai Db est choisie car elle vérifie
l’essai de chaleur sèche (voir les lignes ‘c’ ou ‘d’ du tableau). Pour les matériels installés
correctement la condition et elle est plus simple à réaliser que la variante 1.
à proximité de sources de forts rayonnements thermiques, des précautions particulières
11) Il n’existe pas d’essai adapté dans la série CEI 60068-2. Les effets principaux de la peuvent être nécessaires, ou un essai supplémentaire à température élevée peut être
faible humidité relative sont la fragilité, le retrait, la diminution de la résistance requis.
mécanique, l’augmentation de l’usure des surfaces de contact et le développement de
17) La source d’eau n’est pas donnée dans la CEI 60721-3-5. L’utilisateur aura à choisir
charges électrostatiques. Les défauts typiques provoqués par le séchage sont les
dans la CEI 60068-2-18 l’essai approprié en même temps que la durée et la sévérité
défauts mécaniques des parties non métalliques, les craquelures et les défauts
d’essai. A titre de guide, ce qui suit peut aider l’utilisateur dans le choix d’un essai
électriques. Une faible humidité relative peut attirer des particules de poussière
adapté :
provoquant, par exemple, l’usure des surfaces de contact. Cet effet est à considérer lors
du choix des matériaux et des composants destinés aux matériels de cette catégorie.
a) Chute de gouttes d’eau : Si le matériel est normalement protégé contre la pluie,
mais qu’il peut être exposé aux gouttes d’eau issues de la condensation ou de
12) Pour les matériels hermétiquement fermés ou pour les matériels contenant ou traitant
fuites en provenance des surfaces supérieures, la CEI 60068-2-18: Ra 2 est la
des liquides, l’essai M de la CEI 60068-2-13 est recommandé. Pour des applications
méthode préférentielle (Dispositif générateur de gouttes d’eau, avec une hauteur de
normales dans lesquelles l’effet de la pression atmosphérique est évalué au niveau du
chute des gouttes de 2 m, un angle d’oscillation de 0° et une durée de 1 h).
composant, Il n'est pas recommandé d'essai.
b) Projections d’eau : Si le matériel peut être exposé à des projections provenant
13) Il n’existe pas d’essai adapté dans la CEI 60068-2, cependant il convient de prendre des
des roues, les méthodes préférentielles sont les méthodes Rb 2.1 et Rb 2.2 de la
précautions particulières, notamment pour les matériels de grandes dimensions, et
CEI 60068-2-18 (Essais Rb 2.1 - Tube oscillant ou Rb - 2.2 - Appareil d’arrosage
l’utilisateur peut être amené à développer sa propre méthodologie si la condition est à
portatif - 1 min/m , 30 min maximum)
évaluer.
14) La CEI 60068-2-18 recommande l’essai Ra 1 pour les matériels exposés à la pluie. c) Ruissellement : Si le matériel peut être exposé à des chasses d’eau ou des
Cependant cet essai ne correspond pas à l’intensité de la pluie de cette catégorie de la évacuations d’eau, la CEI 60068-2-18: Rb 3 est la méthode préférentielle (arrosage
à la lance).
CEI 60721 et cet essai n’est pas réalisable pour les articles de grandes dimensions.
L’essai Rb 2.2 est par conséquent recommandé car c’est un essai simple, reproductible
d) Jets d’eau : Si des jets d’eau peuvent se produire sur le matériel, choisir la CEI
et qui peut être réalisé sur des matériels de toutes les tailles.
60068-2-18: Essais Ra ou Rb pour démontrer que le matériel est conçu pour
15) La procédure d’essai C de la CEI 60068-2-5 destinée à simuler les effets du
fonctionner dans ces conditions.
rayonnement solaire au niveau du sol est choisie car elle produit un rayonnement
18) On ne recommande pas d’essai. Il n’existe pas de valeur dans la CEI 60721-3-5 pour
continu permettant l’évaluation des effets de la photodégradation. La sévérité de cette
les surfaces humides. L’effet de surfaces humides est partiellement produit par
catégorie est de 1 120 W/m , ce qui correspond à la condition d’essai contenue dans
plusieurs autres essais faisant partie de cette catégorie (voir par exemple l’essai de
l’essai Sa de la CEI 60068-2-5.
pluie à la ligne 's' du tableau), et il convient d’en tenir compte lors du choix des
Les essais d’exposition solaire ne sont pas considérés comme satisfaisants, car il est
matériaux. Il n’est pas possible de donner une valeur pour les surfaces humides. L’effet
difficile de reproduire le rayonnement réel constaté dans la pratique. Il est recommandé
peut être plus sévère que l’effet de pluie car il peut être continu et la différence de
que cette condition soit évaluée en augmentant la température de l’essai de chaleur
concentration en oxygène augmente la corrosion sur une surface qui se trouve au
sèche de 15 °C et en évaluant les matériaux et les composants par rapport aux réactions
contact d’une autre surface. Ceci peut accélérer les réactions de corrosion
photochimiques. Pour plus d’informations, voir la CEI 60721-4-0.
électrochimique, en particulier si les deux surfaces sont faites de métaux différents.

– 22 –        TR 60721-4-5 Amend. 1  IEC:2003
Table A.2 – Class 5K4 (continued)
IEC 60721-3-5 – Climatic conditions IEC 60068-2 – Climatic tests
Class Nearest IEC 60068-2 Recommended test
Note
Environmental parameter
5K4
n°
Test method Severity Test method Severity
m) Relative humidity, combined with rapid 95 %, As recommended test Damp heat, steady-state test (test Cb in this 9)
temperature changes: air/air at high –65 °C/ table) followed immediately by the rapid change
relative humidities. Not in close +30 °C of temperature test (test Na)
proximity to refrigerated air
conditioning systems
n) Relative humidity, combined with rapid 95 %, As recommended test Damp heat, steady-state test (test Cb in this 9)
temperature changes: air/air at high +10 °C/ table) followed immediately by the rapid change
relative humidities. In close proximity +85 °C of temperature test (test Na)
to refrigerated air conditioning
systems.
o) Absolute humidity, combined with 80 g/m³ As recommended test 60068-2-30: Db +55 °C, 90-100 % RH 10)
rapid temperature changes: air/air with +85 °C/ variant 2 2 cycles
high water content. +15 °C
Low relative humidity
p) 10 % No IEC 60068-2 test Test normally not required - see note 11) 11)
+30 °C
Low air pressure
q) 70 kPa 60068-2-13: M 70 kPa, 30 min Test normally not required - see note 12) 12)
r) Movement of surrounding medium, air 30 m/s No IEC 60068-2 test Test normally not required - see note 13) 13)
s) Precipitation, rain 15 mm/min As recommended test 60068-2-18: Rb Exposure: 3 min/m² 14)
method 2.2 Duration: 15 min
minimum
t) Solar radiation 1 120 60068-2-5: Sa 1 120 W/m², 72 h, +40 °C Add 15 °C to the dry heat test and evaluate 15)
W/m² Procedure C materials for photochemical reactions
u) Radiation: heat, not in engine 600 W/m² No IEC 60068-2 test Test normally not required - see note 16) 16)
compartments
v) Radiation: heat, in engine 1 200 No IEC 60068-2 test Test normally not required - see note 16) 16)
compartments W/m²
w) Water from sources other than rain 3,0 m/s No IEC 60068-2 test 60068-2-18: See note 17) 17)
Ra/Rb
x) Wetness - conditions of wet surfaces No IEC 60068-2 test Test normally not required - see note 18) 18)

TR 60721-4-5 Amend. 1  IEC:2003           – 23 –
Explanatory notes for Table A.2 – Class 5K4 (continued)
9) This condition cannot be practically tested due to constraints of physics. Equipment may be protected against the effect of solar radiation, for example,
However, it may be approximated by conducting a composite test with the by the fitting of efficient heat shields, in which case the elevated temperature
steady-state humidity test followed immediately by the rapid change in for the dry heat test can be omitted or reduced in severity depending on the
temperature test, with the pre- and post-conditioning periods omitted between the effectiveness of the precautions. It should be normal practice to model such
two tests. By conducting a composite test in this way, the effects of the condition precautions in order to give confidence in the ability of the equipment to resist
are considered to be adequately demonstrated. If this composite test is the effect of solar radiation.
performed, the user may decide that the individual tests (table line ‘e’ and ‘k/l’)
With this level of solar radiation, surface temperatures may be as high as
may be omitted. This would be particularly recommended if the equipment is
25 °C above ambient. Surface temperature can also fall at night due to heat
monitored throughout the test.
irradiation (see IEC 60721-2-4). These effects should be taken into account
10) This is the maximum preferred damp heat cyclic test severity and is considered when selecting materials and a reduced temperature test should be
to be adequate to demonstrate the effects of this condition (the test severity’s considered for the low temperature test (test Ab/Ad).
absolute humidity being higher and the temperature lower). The duration of two
16) No test is recommended. There is no IEC 60068-2 test method for this condition.
cycles (48 h) is considered adequate for most equipment. Variant 2 of test Db is
The effect of this condition is considered to be included in the dry heat test (see
chosen since it adequately tests the condition and is simpler to perform than
table line ‘c’ or ‘d’). For equipment mounted near sources of high heat radiation,
variant 1.
special precautions may be necessary or an additional elevated temperature test
11) No suitable IEC test available in the IEC 60068-2 series. The main effects of low may be required.
relative humidity are embrittlement, shrinking, and impairment of mechanical
17) The source of water is not given in IEC 60721-3-5. The user will have to select
strength, increase in wearing of contact surfaces and development of
the appropriate test together with the duration and test severity from IEC 60068-
electrostatic charge. Typical faults caused by drying are mechanical faults of
2-18. As a guide the following may assist the user in the selection of a suitable
non-metallic parts, cracking and electrical faults. Low relative humidity may
test:
attract dust particles, which cause, for example, wearing of contact surfaces.
This effect has to be considered when selecting materials and components for
a) Dripping water: If the equipment is normally protected from rain, but likely
equipment for this class.
to be exposed to falling drops from condensation or leakage from upper
surfaces, IEC 60068-2-18: Ra 2 - drip box with a 2 m drop height, a tilt
12) For sealed equipment or for equipment containing or processing liquids, test M of
angle of 0°, and a 1 h duration is the preferred method.
IEC 60068-2-13 is recommended. For normal applications where the effect of air
pressure is evaluated at the component level, no test is recommended.
b) Spraying water: If the equipment is likely to be exposed to water spray from
13) No suitable test exists in IEC 60068-2; however, special precautions should be
wheels, IEC 60068-2-18 tests Rb 2.1 - oscillating tube - or Rb 2.2 hand-
taken, especially for large equipment and the user may have to develop his own
held shower, 1 min/m², 30 min maximum, are the preferred methods.
methodology if the condition is to be evaluated.
c) Splashing water: If the equipment is likely to be exposed to flushing or
14) IEC 60068-2-18 recommends test Ra 1 for equipment exposed to rain. However
sluicing water, IEC 60068-2-18: Rb 3 - hosing - is the preferred method.
this does not correspond to the rain intensity of this IEC 60721 class and is not
practicable for large items. Test Rb 2.2 is therefore recommended since it is a
d) Water jets: If jets of water are likely to strike the equipment, choose from
simple, repeatable test, which can be performed on equipment of all sizes.
either IEC 60068-2-18: Ra or Rb
...
