IEC TR 60721-4-5:2001

RAPPORT CEI
TECHNIQUE
IEC
TR 60721-4-5
TECHNICAL
Première édition
REPORT
First edition
2001-03
PUBLICATION FONDAMENTALE DE SÉCURITÉ
BASIC SAFETY PUBLICATION
Classification des conditions d’environnement –
Partie 4-5:
Guide pour la corrélation et la transformation
des classes de conditions d’environnement
de la CEI 60721-3 en essais d’environnement
de la CEI 60068 –
Installations des véhicules terrestres

Classification of environmental conditions –
Part 4-5:
Guidance for the correlation and transformation
of environmental condition classes of IEC 60721-3
to the environmental tests of IEC 60068 –
Ground vehicle installations
Numéro de référence
Reference number
CEI/IEC 60721-4-5:2001

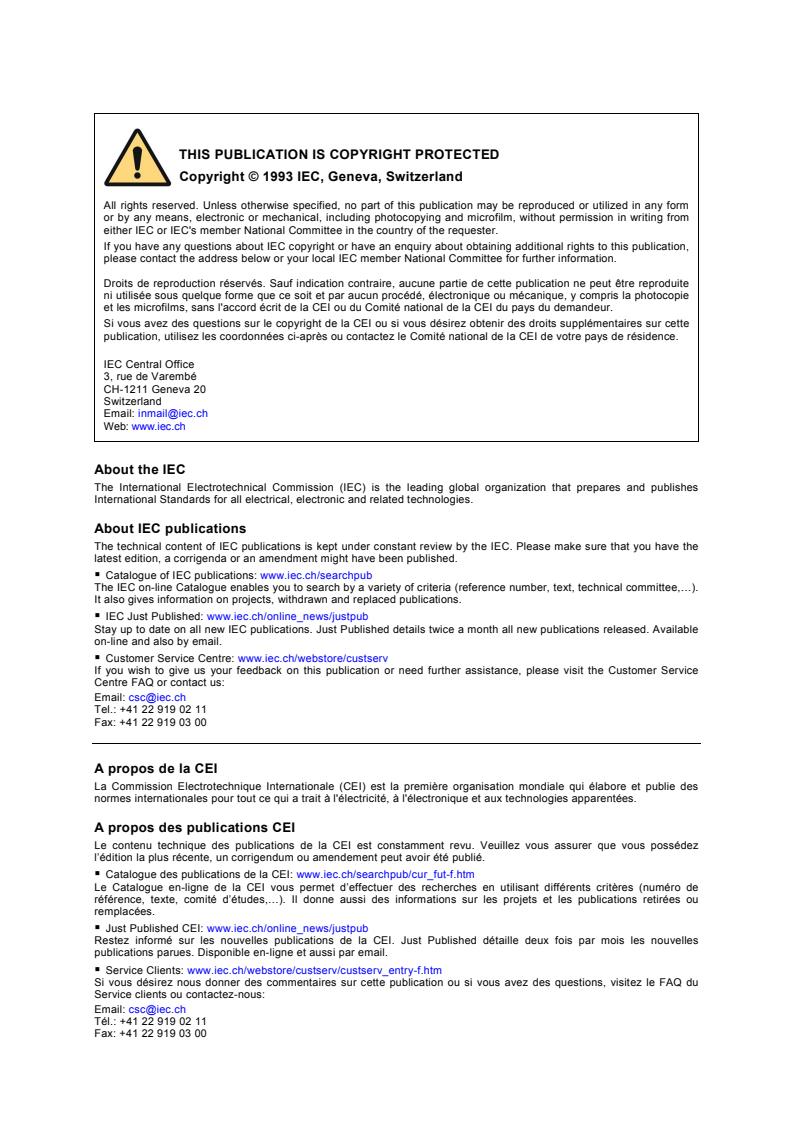

Copyright © 1993 IEC, Geneva, Switzerland

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form
or by any means, electronic or mechanical, including photocopying and microfilm, without permission in writing from
either IEC or IEC's member National Committee in the country of the requester.
If you have any questions about IEC copyright or have an enquiry about obtaining additional rights to this publication,
please contact the address below or your local IEC member National Committee for further information.

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite
ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie
et les microfilms, sans l'accord écrit de la CEI ou du Comité national de la CEI du pays du demandeur.
Si vous avez des questions sur le copyright de la CEI ou si vous désirez obtenir des droits supplémentaires sur cette
publication, utilisez les coordonnées ci-après ou contactez le Comité national de la CEI de votre pays de résidence.

IEC Central Office
3, rue de Varembé
CH-1211 Geneva 20
Switzerland
Email: inmail@iec.ch
Web: www.iec.ch
About the IEC
The International Electrotechnical Commission (IEC) is the leading global organization that prepares and publishes
International Standards for all electrical, electronic and related technologies.

About IEC publications
The technical content of IEC publications is kept under constant review by the IEC. Please make sure that you have the
latest edition, a corrigenda or an amendment might have been published.
ƒ Catalogue of IEC publications: www.iec.ch/searchpub
The IEC on-line Catalogue enables you to search by a variety of criteria (reference number, text, technical committee,…).
It also gives information on projects, withdrawn and replaced publications.
ƒ IEC Just Published: www.iec.ch/online_news/justpub
Stay up to date on all new IEC publications. Just Published details twice a month all new publications released. Available
on-line and also by email.
ƒ Customer Service Centre: www.iec.ch/webstore/custserv
If you wish to give us your feedback on this publication or need further assistance, please visit the Customer Service
Centre FAQ or contact us:
Email: csc@iec.ch
Tel.: +41 22 919 02 11
Fax: +41 22 919 03 00
A propos de la CEI
La Commission Electrotechnique Internationale (CEI) est la première organisation mondiale qui élabore et publie des
normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.

A propos des publications CEI
Le contenu technique des publications de la CEI est constamment revu. Veuillez vous assurer que vous possédez
l’édition la plus récente, un corrigendum ou amendement peut avoir été publié.
ƒ Catalogue des publications de la CEI: www.iec.ch/searchpub/cur_fut-f.htm
Le Catalogue en-ligne de la CEI vous permet d’effectuer des recherches en utilisant différents critères (numéro de
référence, texte, comité d’études,…). Il donne aussi des informations sur les projets et les publications retirées ou
remplacées.
ƒ Just Published CEI: www.iec.ch/online_news/justpub
Restez informé sur les nouvelles publications de la CEI. Just Published détaille deux fois par mois les nouvelles
publications parues. Disponible en-ligne et aussi par email.
ƒ Service Clients: www.iec.ch/webstore/custserv/custserv_entry-f.htm
Si vous désirez nous donner des commentaires sur cette publication ou si vous avez des questions, visitez le FAQ du
Service clients ou contactez-nous:
Email: csc@iec.ch
Tél.: +41 22 919 02 11
Fax: +41 22 919 03 00
RAPPORT CEI
TECHNIQUE
IEC
TR 60721-4-5
TECHNICAL
Première édition
REPORT
First edition
2001-03
BASIC SAFETY PUBLICATION
PUBLICATION FONDAMENTALE DE SÉCURITÉ
Classification des conditions d’environnement –
Partie 4-5:
Guide pour la corrélation et la transformation
des classes de conditions d’environnement
de la CEI 60721-3 en essais d’environnement
de la CEI 60068 –
Installations des véhicules terrestres

Classification of environmental conditions –
Part 4-5:
Guidance for the correlation and transformation
of environmental condition classes of IEC 60721-3
to the environmental tests of IEC 60068 –
Ground vehicle installations
CODE PRIX
R
Commission Electrotechnique Internationale
PRICE CODE
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
For price, see current catalogue
Pour prix, voir catalogue en vigueur

– 2 – TR 60721-4-5  CEI:2001

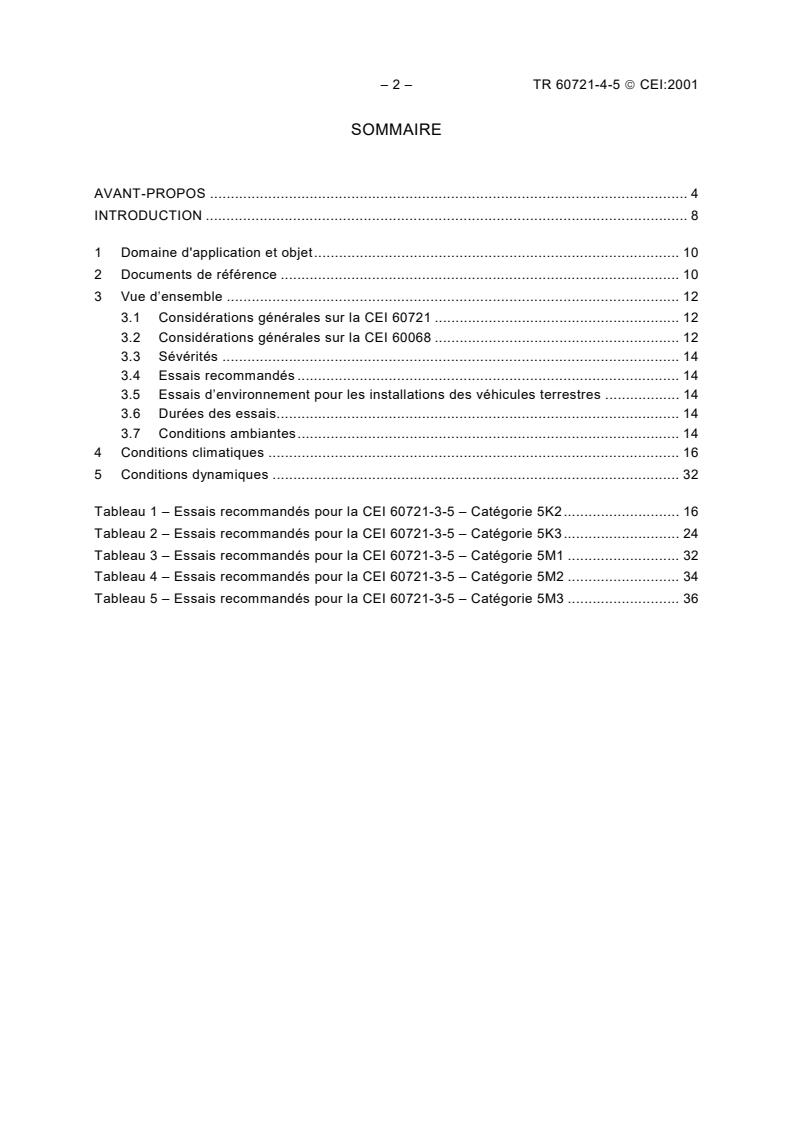

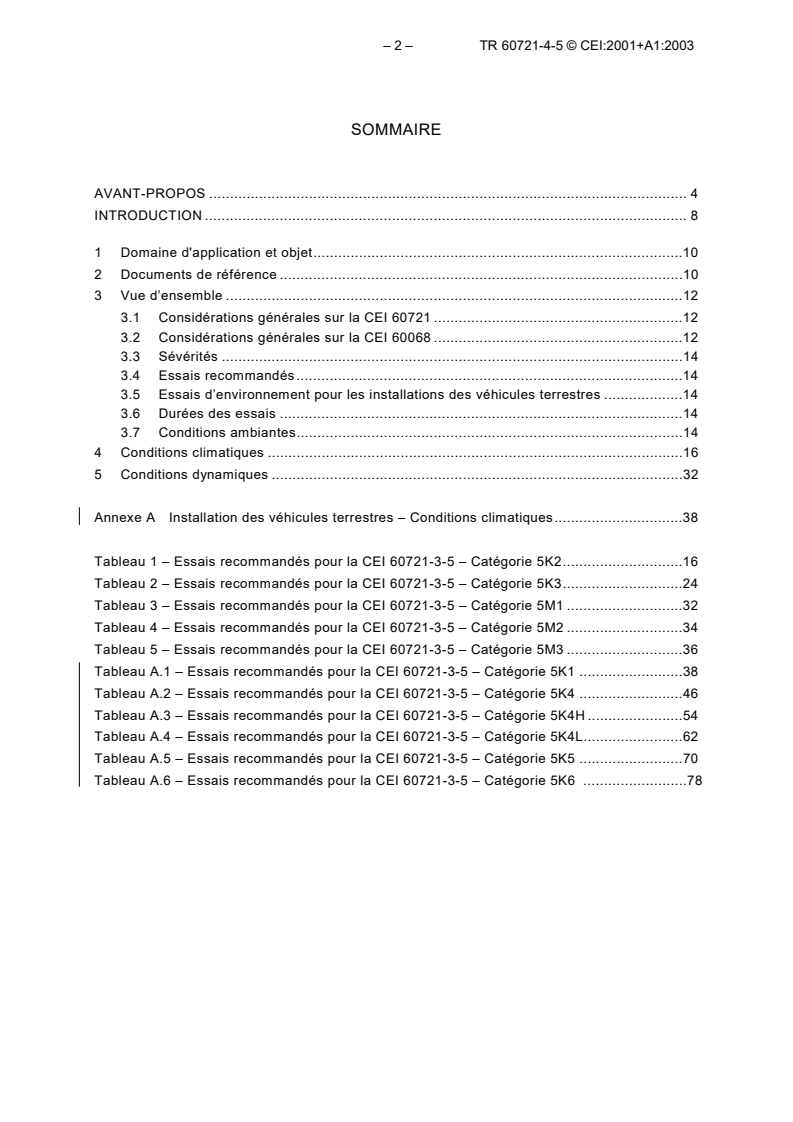

SOMMAIRE
AVANT-PROPOS . 4
INTRODUCTION .8
1 Domaine d'application et objet. 10
2 Documents de référence . 10
3 Vue d’ensemble . 12
3.1 Considérations générales sur la CEI 60721 . 12
3.2 Considérations générales sur la CEI 60068 . 12
3.3 Sévérités . 14
3.4 Essais recommandés . 14
3.5 Essais d’environnement pour les installations des véhicules terrestres . 14
3.6 Durées des essais. 14
3.7 Conditions ambiantes. 14
4 Conditions climatiques . 16
5 Conditions dynamiques . 32
Tableau 1 – Essais recommandés pour la CEI 60721-3-5 – Catégorie 5K2. 16
Tableau 2 – Essais recommandés pour la CEI 60721-3-5 – Catégorie 5K3. 24
Tableau 3 – Essais recommandés pour la CEI 60721-3-5 – Catégorie 5M1 . 32
Tableau 4 – Essais recommandés pour la CEI 60721-3-5 – Catégorie 5M2 . 34
Tableau 5 – Essais recommandés pour la CEI 60721-3-5 – Catégorie 5M3 . 36

TR 60721-4-5  IEC:2001 – 3 –
CONTENTS
FOREWORD . 5
INTRODUCTION .9
1 Scope and object . 11
2 Reference documents . 11
3 Overview. 13
3.1 General remarks concerning IEC 60721 . 13
3.2 General remarks concerning IEC 60068 . 13
3.3 Severities. 15
3.4 Recommended tests . 15
3.5 Environmental tests for ground vehicle installations . 15
3.6 Test durations . 15
3.7 Ambient . 15
4 Climatic conditions . 20
5 Dynamic conditions . 33
Table 1 – Recommended tests for IEC 60721-3-5 – Class 5K2. 20
Table 2 – Recommended tests for IEC 60721-3-5 – Class 5K3. 28
Table 3 – Recommended tests for IEC 60721-3-5 – Class 5M1 . 33
Table 4 – Recommended tests for IEC 60721-3-5 – Class 5M2 . 35
Table 5 – Recommended tests for IEC 60721-3-5 – Class 5M3 . 37

– 4 – TR 60721-4-5 © CEI:2001
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
CLASSIFICATION DES CONDITIONS D’ENVIRONNEMENT –

Partie 4-5: Guide pour la corrélation et la transformation des classes
de conditions d’environnement de la CEI 60721-3
en essais d’environnement de la CEI 60068 –
Installations des véhicules terrestres

AVANT-PROPOS
1) La CEI (Commission Électrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les Comités
nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments du présent rapport technique peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.

La tâche principale des comités d’études de la CEI est l’élaboration des Normes
internationales. Toutefois, un comité d’études peut proposer la publication d’un rapport
technique lorsqu’il a réuni des données de nature différente de celles qui sont normalement
publiées comme Normes internationales, cela pouvant comprendre, par exemple, des
informations sur l’état de la technique.
La CEI 60721-4-5, qui est un rapport technique, a été établie par le comité d’études 104 de la CEI:
Conditions, classification et essais d'environnement.
Le texte de ce rapport technique est issu des documents suivants:
Projet d’enquête Rapport de vote
104/61/CDV 104/111/RVC
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de ce rapport technique.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 3.
Elle a le statut d’une publication fondamentale de sécurité conformément au Guide CEI 104.

TR 60721-4-5 © IEC:2001 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
CLASSIFICATION OF ENVIRONMENTAL CONDITIONS –

Part 4-5: Guidance for the correlation and transformation
of environmental condition classes of IEC 60721-3
to the environmental tests of IEC 60068 –
Ground vehicle installations
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this technical report may be the subject of
patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.

The main task of IEC technical committees is to prepare International Standards. However, a
technical committee may propose the publication of a technical report when it has collected
data of a different kind from that which is normally published as an International Standard, for
example, "state of the art".
IEC 60721-4-5, which is a technical report, has been prepared by IEC technical committee 104:
Environmental conditions, classification and methods of test.
The text of this technical report is based on the following documents:
Enquiry draft Report on voting
104/61/CDV 104/111/RVC
Full information on the voting for the approval of this technical report can be found in the report
on voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 3.
It has the status of a basic safety publication in accordance with IEC Guide 104.

– 6 – TR 60721-4-5  CEI:2001
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2002. A cette
date, la publication sera
reconduite;
supprimée;
remplacée par une édition révisée, ou
amendée.
Ce document, purement informatif, ne doit pas être considéré comme une Norme internationale.

TR 60721-4-5  IEC:2001 – 7 –
The committee has decided that the contents of this publication will remain unchanged until 2002.
At this date, the publication will be
reconfirmed;
withdrawn;
replaced by a revised edition, or
amended.
This document which is purely informative is not to be regarded as an International Standard.

– 8 – TR 60721-4-5  CEI:2001
INTRODUCTION
Il est essentiel d’insister sur l’aspect guide de ce rapport car il est pratiquement impossible de
spécifier des exigences obligatoires pour une utilisation universelle. Cependant, pour les cas
qui nécessitent des essais différents de ceux recommandés dans ce rapport, il convient que
les orientations données établissent des principes et une méthodologie visant à définir des
essais de remplacement.
Les indications de transformation sont fournies quand les agents utilisés pour définir les
conditions de la CEI 60721-3-5 sont différents de ceux utilisés pour définir les essais et/ou les
sévérités dans la CEI 60068-2.
Les raisons de cette corrélation sont indiquées afin de permettre aux rédacteurs des
spécifications de modifier un essai si son application le justifie. Si la valeur des agents est
différente dans la CEI 60721-3-5 et dans la CEI 60068-2, les sévérités les plus proches des
procédures d’essai de la CEI 60068-2 sont utilisées. S’il est nécessaire de s’écarter d’une
sévérité de la CEI 60068-2, les raisons sont détaillées dans le présent rapport et un essai de
remplacement est recommandé dans les tableaux.

TR 60721-4-5  IEC:2001 – 9 –
INTRODUCTION
It is essential to emphasise the guidance nature of this report since it is virtually impossible to
specify mandatory requirements for worldwide use. However, for those cases which require
different tests from those recommended in this report, the guidance given should establish
principles and methodology to determine alternative tests.
Transformation guidance is provided where the parameters used to define conditions in
IEC 60721-3-5 are different from those used to define the tests and/or the severities
in IEC 60068-2.
The reasons for correlation are provided to enable specification writers to modify a test if their
application warrants it. Where differences in values of parameters exist between IEC 60721-3-5
and IEC 60068-2, the nearest severities of the IEC 60068-2 test procedures are used. If it is
necessary to deviate from an IEC 60068-2 severity, the reasons are detailed in the report and an
alternative test is recommended in the tables.

– 10 – TR 60721-4-5  CEI:2001
CLASSIFICATION DES CONDITIONS D’ENVIRONNEMENT –
Partie 4-5: Guide pour la corrélation et la transformation des classes
de conditions d’environnement de la CEI 60721-3
en essais d’environnement de la CEI 60068 –
Installations des véhicules terrestres
1 Domaine d'application et objet
Cette partie de la CEI 60721 est un rapport technique qui traite de la corrélation et de la trans-
formation des conditions de la CEI 60721-3-5 en essais d’environnement définis dans la
CEI 60068-2.
Un environnement peut être constitué d’un certain nombre de conditions d’environnement
telles que les conditions dynamiques, climatiques et biologiques ainsi que d’autres effets dus
aux substances chimiquement et mécaniquement actives. Dans ce rapport, seules les
conditions dynamiques et climatiques sont prises en considération.
Le présent rapport technique a pour objet de fournir aux rédacteurs des spécifications un guide
comportant un ensemble de tableaux faciles à utiliser qui permettent la corrélation et la
transformation de ces conditions.
2 Documents de référence
CEI 60068-1:1988, Essai d’environnement – Première partie: Généralités et guide
CEI 60068-2-1:1990, Essais d’environnement – Deuxième partie: Essais – Essais A: Froid
CEI 60068-2-2:1974, Essais d’environnement – Deuxième partie: Essais – Essais B: Chaleur sèche
CEI 60068-2-5:1975, Essais d’environnement – Deuxième partie: Essais – Essai Sa:
Rayonnement solaire artificiel au niveau du sol
CEI 60068-2-6:1995, Essais d’environnement – Partie 2: Essais – Essai Fc: Vibrations
(sinusoïdales)
CEI 60068-2-13:1983, Essais d’environnement – Deuxième partie: Essais – Essai M: Basse
pression atmosphérique
CEI 60068-2-14:1984, Essais d’environnement – Deuxième partie: Essais – Essai N: Variations
de température
CEI 60068-2-18:1989, Essais d’environnement – Deuxième partie: Essais – Essai R et guide: Eau
CEI 60068-2-27:1987, Essais d’environnement – Deuxième partie: Essais – Essai Ea et guide: Chocs
CEI 60068-2-30:1980, Essais d’environnement – Deuxième partie: Essais – Essai Db et guide:
Essai cyclique de chaleur humide (cycle de 12 + 12 heures)

TR 60721-4-5  IEC:2001 – 11 –
CLASSIFICATION OF ENVIRONMENTAL CONDITIONS –
Part 4-5: Guidance for the correlation and transformation
of environmental condition classes of IEC 60721-3
to the environmental tests of IEC 60068 –
Ground vehicle installations
1 Scope and object
This part of IEC 60721 is a technical report dealing with the correlation and transformation of
the conditions given in IEC 60721-3-5 to the environmental tests defined in IEC 60068-2.
An environment may consist of a number of environmental conditions such as dynamic,
climatic and biological and other effects due to chemically and mechanically active substances.
In this report, only dynamic and climatic conditions have been considered.
The purpose of this technical report is to provide the specification writer with guidance,
together with a set of easy-to-use tables which correlate and transform these conditions.
2 Reference documents
IEC 60068-1:1988, Environmental testing – Part 1: General and guidance
IEC 60068-2-1:1990, Environmental testing – Part 2: Tests – Tests A: Cold
IEC 60068-2-2:1974, Environmental testing – Part 2: Tests – Tests B: Dry heat
IEC 60068-2-5:1975, Environmental testing – Part 2: Tests – Test Sa: Simulated solar radiation
at ground level
IEC 60068-2-6:1995, Environmental testing – Part 2: Tests – Test Fc: Vibration (sinusoidal)
IEC 60068-2-13:1983, Environmental testing – Part 2: Tests – Test M: Low air pressure
IEC 60068-2-14:1984, Environmental testing – Part 2: Tests – Test N: Change of temperature
IEC 60068-2-18:1989, Environmental testing – Part 2: Tests – Test R and guidance: Water
IEC 60068-2-27:1987, Environmental testing – Part 2: Tests – Test Ea and guidance: Shock
IEC 60068-2-30:1980, Environmental testing – Part 2: Tests – Test Db and guidance: Damp
heat, cyclic (12 + 12 hour cycle)

– 12 – TR 60721-4-5  CEI:2001
CEI 60068-2-56:1988, Essais d’environnement – Deuxième partie: Essais – Essai Cb: Chaleur
humide, essai continu, recommandé principalement pour les équipements
CEI 60068-2-64:1993, Essais d’environnement – Partie 2: Méthodes d’essai – Essai Fh:
Vibrations aléatoires à large bande (asservissement numérique) et guide
CEI 60068-2-75:1997, Essais d’environnement – Partie 2-75: Essais – Essai Eh: Essais aux
marteaux
CEI 60721-2-3:1987, Classification des conditions d’environnement – Deuxième partie:
Conditions d’environnement présentes dans la nature – Pression atmosphérique
CEI 60721-2-4:1987, Classification des conditions d’environnement – Deuxième partie:
Conditions d’environnement présentes dans la nature – Rayonnement solaire et température
CEI 60721-3-5:1997, Classification des conditions d’environnement – Partie 3: Classification
des groupements des agents d’environnement et de leurs sévérités – Section 5: Installations
des véhicules terrestres
CEI 60721-4-0, Classification des conditions d’environnement – Partie 4-0: Guide pour la
corrélation et la transformation des classes de conditions d’environnement de la CEI 60721-3
1)
en essais d’environnement de la CEI 60068 – Introduction
ISO 554:1976, Atmosphères normales de conditionnement et/ou d’essai – Spécifications
ISO 2533:1975, Atmosphère type – Addendum 1 (1985), Addendum 2 (1997)
3 Vue d’ensemble
3.1 Considérations générales sur la CEI 60721
La CEI 60721-3-5 établit une classification des groupements d’agents d’environnement avec
les conditions d’environnement correspondantes auxquelles le produit peut être exposé
pendant le transport. Dans ces catégories les agents sont indiqués individuellement, mais le
produit peut être exposé simultanément à ces agents. Certains de ces agents sont
indépendants alors que d’autres peuvent être fortement corrélés, par exemple le rayonnement
solaire et la température.
3.2 Considérations générales sur la CEI 60068
La CEI 60068-2 établit une série de procédures d’essai d’environnement et les sévérités
d’essai correspondantes. Le choix des sévérités d’essai dépend des conséquences du défaut
sur le produit. Deux types de produit peuvent être mis à des emplacements couverts par la
même catégorie d’environnement. Cependant un type de produit peut être essayé avec des
conditions beaucoup plus sévères que l’autre en raison des différentes conséquences du
défaut. Ce rapport traite uniquement des conséquences normales des défauts. Pour des
conséquences plus importantes, il peut être nécessaire d’augmenter la sévérité d’essai à partir
de la connaissance du produit qu’en a un spécialiste.
________
1)
A publier.
TR 60721-4-5  IEC:2001 – 13 –
IEC 60068-2-56:1988, Environmental testing – Part 2: Tests – Test Cb: Damp heat, steady
state, primarily for equipment
IEC 60068-2-64:1993, Environmental testing – Part 2: Test methods – Test Fh: Vibration,
broad-band random (digital control) and guidance
IEC 60068-2-75:1997, Environmental testing – Part 2-75: Tests – Test Eh: Hammer tests
IEC 60721-2-3:1987, Classification of environmental conditions – Part 2: Environmental con-
ditions appearing in nature – Air pressure
IEC 60721-2-4:1987, Classification of environmental conditions – Part 2: Environmental
conditions appearing in nature – Solar radiation and temperature
IEC 60721-3-5:1997, Classification of environmental conditions – Part 3: Classification of
groups of environmental parameters and their severities – Section 5: Ground vehicle
installations
IEC 60721-4-0, Classification of environmental conditions – Part 4-0: Guidance for the correlation
and transformation of the environmental condition classes of IEC 60721-3 to the environmental
1)
tests of IEC 60068 – Introduction
ISO 554:1976, Standard atmospheres for conditioning and/or testing – Specifications
ISO 2533:1975, Standard atmosphere – Addendum 1 (1985), Addendum 2 (1997)
3Overview
3.1 General remarks concerning IEC 60721
IEC 60721-3-5 establishes classes of groups of environmental parameters with their
associated environmental conditions to which products may be exposed during transportation.
Parameters in these classes are given individually, but the products may be exposed to them
simultaneously. Some of the parameters are independent whilst others may be strongly
correlated, for example, solar radiation and temperature.
3.2 General remarks concerning IEC 60068
IEC 60068-2 establishes a series of environmental test procedures and appropriate test
severities. Selection of test severities depends upon the failure consequences of the product.
Two types of product may be placed at locations covered by the same environmental class.
However, one type of product may be tested under significantly more severe conditions than
the other because of its different failure consequences. This report only addresses normal
failure consequences; for higher failure consequences the test severity may need to be
increased on the basis of specialist knowledge of the product.
________
1)
To be published.
– 14 – TR 60721-4-5  CEI:2001
3.3 Sévérités
La CEI 60721-3-5 établit des catégories de conditions d’environnement qui ont une faible
probabilité d’être dépassées en couvrant les conditions extrêmes de courte durée auxquelles le
produit peut être exposé. Les sévérités d’essai suggérées qui sont données dans les tableaux
correspondant de ce rapport en tiennent compte. Pour d’autres informations, se reporter à la
CEI 60721-4-0, qui tient lieu d’introduction à la série CEI 60721-4.
3.4 Essais recommandés
Deux types d’essai sont indiqués dans les tableaux qui suivent. Le premier type précise l’essai
équivalent de la CEI 60068-2 utilisant les sévérités recommandées les plus proches.
Le second type est constitué par la méthode d’essai recommandée et les sévérités qui sont
considérées comme les plus adaptées aux essais de la plupart des produits électro-
techniques.
3.5 Essais d’environnement pour les installations des véhicules terrestres
Les catégories relatives aux véhicules terrestres spécifient les conditions d’environnement
auxquelles est exposé un produit (ne faisant pas partie du véhicule) lorsqu’il est utilisé.
Les conditions d’environnement créées par la proximité de produits situés les uns à côté des
autres, dans une même enveloppe, ne font pas partie de ces catégories. Bien que ces
catégories ne soient pas conçues pour les produits faisant partie du véhicule, les conditions
d’environnement peuvent également être utilisées pour certaines parties interchangeables.
Il convient que la spécification particulière indique à quel moment, pendant le programme
d’essai d’environnement, le produit est à l’état opérationnel, et quelles exigences de per-
formance il convient de mesurer avant, pendant, et après l’essai, ainsi que les critères de
défaut.
3.6 Durées des essais
Les durées recommandées dans les tableaux 1 à 5 sont choisies en fonction d’expériences qui
ont prouvé qu’elles étaient suffisantes pour démontrer l’effet de la condition sur la plupart des
produits. Cependant, l’utilisateur peut faire varier ces valeurs si l’expérimentation d’une
application particulière le justifie. Pour aider l’utilisateur, les notes jointes aux tableaux du
présent rapport expliquent le choix de la durée recommandée.
3.7 Conditions ambiantes
Le terme «conditions ambiantes» utilisé pour certains essais recommandés fait référence aux
conditions atmosphériques normales décrites en 5.3.1 de la CEI 60068-1, c’est-à-dire une
température comprise entre 15 °C et 35 °C, une humidité relative (HR) comprise entre 25 % et
75 % avec une humidité absolue maximale de 22 g/m et une pression atmosphérique
comprise entre 86 kPa et 106 kPa. Des informations sur les conditions atmosphériques
normales sont données dans l’ISO 2533 et ses deux addenda, alors qu’un résumé existe dans
la CEI 60721-2-3. Une condition de référence pour les essais est décrite dans l’ISO 554.

TR 60721-4-5  IEC:2001 – 15 –
3.3 Severities
IEC 60721-3-5 establishes classes of environmental conditions, having a low probability of
being exceeded, which cover the extreme short-term conditions to which products may be
exposed. The suggested test severities given in the tables of this report take this into account.
For further information, refer to IEC 60721-4-0, which serves as an introduction to the
IEC 60721-4 series.
3.4 Recommended tests
In the following tables two types of test are shown. The first details the equivalent IEC 60068-2
test using the nearest recommended severities. The second is the recommended test method
and severities, which are considered to be more suitable for testing most electrotechnical
products.
3.5 Environmental tests for ground vehicle installations
The ground vehicle classes specify the environmental conditions to which a product
(not forming part of the vehicle) is exposed whilst being used. Environmental conditions
created by co-located product within an enclosure are not included in these classes. Although
these classes are not designed for products forming part of the vehicle, the environmental
conditions may also be used for some exchangeable parts.
The relevant specification should specify when, during the environmental test programme, the
product is in its operational state, and which performance requirements should be measured
before, during and after the test, together with the failure criteria.
3.6 Test durations
The durations recommended in tables 1 to 5 are selected on the basis that experience has
shown them to be sufficient to demonstrate the effect of the condition on most products.
However, the user may change these values if experience of specific applications warrants it.
To assist the user, the notes associated with the tables in this report explain why the
recommended duration was chosen.
3.7 Ambient
The term "ambient" which is used for some recommended tests refers to the standard
atmospheric conditions described in 5.3.1 of IEC 60068-1, that is, between 15 °C and 35 °C
and from 25 % to 75 % RH with a maximum absolute humidity of 22 g/m and at air pressure
between 86 kPa and 106 kPa. Details of the standard atmosphere conditions are provided in
ISO 2533 and its addenda, whilst a summary is provided in IEC 60721-2-3. A reference
condition for testing is described in ISO 554.

– 16 – TR 60721-4-5  CEI:2001
4 Conditions climatiques
Tableau 1 – Essais recommandés pour la CEI 60721-3-5 – Catégorie 5K2
(compartiments fermés ou partiellement ouverts, chauffés ou non, et non ventilés)
CEI 60721-3-5 – Conditions climatiques CEI 60068-2 – Essais climatiques
Essai de la CEI 60068-2 le plus approchant Essai recommandé
Catégorie Notes
a
Agent d’environnement
5K2 n°
Méthode d’essai Sévérité Méthode d’essai Sévérité
a) Basse température de l’air –25 °C Selon l’essai recommandé 60068-2-1: Ab –25 °C, 16 h 1)
b) Haute température de l’air dans des compar- +40 °C Selon l’essai recommandé 60068-2-2: Bb +40 °C, 16 h 2)
timents ventilés (sauf les compartiments
moteur) ou air extérieur
c) Haute température de l’air dans des +70 °C Selon l’essai recommandé 60068-2-2: Bb +70 °C, 16 h 2)
compartiments non ventilés, sauf les
compartiments moteur
d) Température élevée, air dans les comparti- +70 °C Selon l’essai recommandé 60068-2-2: Bb +70 °C, 16 h 2)
ments moteur
e) Variation de température: air/air –25 °C Selon l’essai recommandé 60068-2-14: Na –25 °C jusqu’à la tempéra- 3)
+30 °C ture ambiante, cinq cycles
t = 3 h t < 3 min
1 2
f) Variation progressive de la température, –25 °C 60068-2-14: Nb –25 °C à +30 °C, Essai normalement non requis – Voir note 4) 4)
air/air, sauf dans les compartiments moteur +30 °C deux cycles
5 °C/min 5 °C/min t = 3 h
g) Variation progressive de la température –25 °C 60068-2-14: Nb –25 °C à +60 °C, 60068-2-14: Nb –25 °C à +60 °C, 5)
air/air, dans les compartiments moteur +60 °C deux cycles deux cycles
t t
10 °C/min 5 °C/min = 3 h 10 °C/min = 3 h
1 1
h) Variation de la température, air/eau, Non
sauf dans les compartiments moteur
i) Variation de la température, air/eau, +60 °C Pas d’essai de la CEI 60068-2 Pas d’essai de la CEI 60068-2 6)
dans les compartiments moteur +5 °C
j) Variation de la température, air/neige, +60 °C Pas d’essai de la CEI 60068-2 Pas d’essai de la CEI 60068-2 6)
dans les compartiments moteur –5 °C
k) Humidité relative, non associée avec des 95 % Selon l’essai recommandé 60068-2-56: Cb 40 °C, HR 93 %, 96 h 7)
variations rapides de température, sauf dans +40 °C
les compartiments moteur des véhicules ali-
mentés par des moteurs à combustion interne
l) Humidité relative, non associée avec des Non
variations rapides de température, dans les
compartiments moteur des véhicules alimentés
par des moteurs à combustion interne
m) Humidité relative, associée à des variations 95 % Selon l’essai recommandé Chaleur humide, essai continu (essai Cb dans 8)
rapides de température, air/air, avec des taux –25 °C ce tableau) immédiatement suivi par l’essai
d’humidité relative élevés. Pas à proximité +30 °C de variation rapide de la température (essai Na)
des systèmes de climatisation à air réfrigéré
n) Humidité relative, associée à des variations 95 % Selon l’essai recommandé Chaleur humide, essai continu (essai Cb dans 8)
rapides de température, air/air, avec des +10 °C ce tableau) immédiatement suivi par l’essai
taux d’humidité relative élevés. A proximité +70 °C de variation rapide de la température (essai Na)
des systèmes de climatisation à air réfrigéré

TR 60721-4-5  IEC:2001 – 17 –
o) Humidité absolue, associée avec des 60 g/m Selon l’essai recommandé 60068-2-30: Db +55 °C, HR 90 % to 100 % 9)
variations rapides de température, +70 °C Variante 2 Deux cycles
air/air avec une forte teneur en eau +15 °C
p) Faible humidité relative 10 % Pas d’essai de la CEI 60068-2 10)
+30 °C
q) Basse pression atmosphérique 70 kPa 60068-2-13: M 70 kPa, 30 min Essai normalement non requis – Voir note 11) 11)
r) Mouvement du milieu avoisinant, air 20 m/s Pas d’essai de la CEI 60068-2 Essai normalement non requis – Voir note 12) 12)
s) Précipitations, pluie Non
2 2
t) Rayonnement solaire 700 W/m 60068-2-5: Sa 1 120 W/m , 72 h, 40 °C Ajouter 10 °C à l’essai de chaleur sèche et 13)
Procédure C évaluer les matériaux par rapport aux réactions
photochimiques
u) Rayonnement, chaleur, autre que dans 600 W/m Pas d’essai de la CEI 60068-2 Essai normalement non requis – Voir note 14) 14)
les compartiments moteur
v) Rayonnement, chaleur, dans les comparti- 600 W/m Pas d’essai de la CEI 60068-2 Essai normalement non requis – Voir note 14) 14)
ments moteur
w) Eau provenant de sources autres que la pluie 0,3 m/s Pas d’essai de la CEI 60068-2 60068-2-18: Ra/Rb Voir note 15) 15)
x) Mouillures – Conditions des surfaces humides Pas d’essai de la CEI 60068-2 Essai normalement non requis – Voir note 16) 16)
NOTE «Non» dans la colonne catégorie signifie qu’il n’y a pas de condition spécifiée dans la CEI 60721-3-5.
a
Il n’y a pas de climatogramme proposé pour les catégories climatiques, car ils ne font pas partie de la CEI 60721-3-5.
Notes explicatives pour le tableau 1 – Catégorie 5K2
5) La valeur de la vitesse de variation de la température spécifiée dans la
1) La température d’essai est équivalente à l’agent d’environnement de la
CEI 60721 est de 10 °C/min; cependant la valeur préférentielle la plus élevée
CEI 60721-3-5 pour cette catégorie; cependant il convient de prendre
de la CEI 60068-2-14 est de 5 °C/min. Il est recommandé d’utiliser la valeur
également en compte les effets du rayonnement solaire (voir la note 13).
d’essai de 10 °C/min, conformément à l’agent d’environnement.
Le choix de la durée de 16 h est considéré comme suffisant pour la plupart
des produits dissipateurs d’énergie pour démontrer que leur conception entre 6) Il n’existe pas d’essai spécifié dans la CEI 60068-2. L’effet de la variation
correctement dans les tolérances pour fonctionner à cette température. rapide de température qui est subi par le produit quand il pleut ou quand il
neige en des lieux chauds, est partiellement couvert par l’essai de variation de
2) La température d’essai est équivalente à l’agent d’environnement de la
température air/air (essai Na) et par conséquent il n’est pas recommandé
CEI 60721-3-5 pour cette catégorie. Le choix de la durée de 16 h est
d’essai supplémentaire.
considéré comme suffisant pour la plupart des produits dissipateurs d’énergie
pour démontrer que leur conception entre correctement dans les tolérances
7) Ces sévérités sont les valeurs préférentielles les plus proches de la CEI 60068-
pour fonctionner à cette température.
2-5 et les légères différences d’humidité sont considérées comme insignifiantes
3) L’essai de variation de la température est normalement utilisé pour vérifier et comprises dans les tolérances normales de mesure. La durée de 96 h est
les tolérances de la conception, et que la gamme de températures n’est pas considérée comme suffisante pour la plupart des produits dissipateurs
d’énergie afin de démontrer que la conception du produit entre correctement
importante. Cependant, pour cette catégorie, de la condensation peut se
dans les tolérances pour fonctionner avec cette humidité.
former, c’est pourquoi une gamme de température est proposée qui englobe
les températures inférieures dans le but de favoriser la condensation pour les
8) Cette condition ne peut pas être vérifiée dans la pratique en raison de
produits à faible dissipation d’énergie. Les conditions ambiantes, telles que
contraintes physiques. Cependant, elle peut être approchée en effectuant un
décrites en 3.7 sont proposées comme températures supérieures pour
essai d’humidité composite avec l’essai d’humidité continu, immédiatement
permettre l’utilisation de la méthode avec une seule étuve, permettant ainsi
suivi de l’essai de variation rapide de température avec omission des périodes
de réaliser l’essai à moindres coûts.
de pré et post conditionnement existant entre les deux essais. En réalisant
4) L’essai de variation de la température est normalement utilisé pour vérifier
l’essai composite de cette manière, les effets de la condition sont considérés
les tolérances de la conception, et que la gamme de températures n’est pas comme correctement démontrés. Si cet essai composite est réalisé, l’utilisateur
importante. Cependant, pour cette catégorie, de la condensation peut se peut décider que les essais individuels (voir tableau lignes e) et k)) peuvent
former, c’est pourquoi une gamme de température est proposée qui englobe
être omis. Ceci serait particulièrement recommandé si le produit était contrôlé
les températures inférieures dans le but de favoriser la condensation pour les
tout au long de l’essai.
produits à faible dissipation d’énergie. Pour la plupart des produits cette
condition n’est pas aussi sévère que la variation rapide de la température
(voir la ligne e) du tableau), et par conséquent si l’essai de variation rapide
de la température est réalisé, cet essai peut être omis.

– 18 – TR 60721-4-5  CEI:2001
Notes explicatives pour le tableau 1 – Catégorie 5K2 (suite)
9) Ceci est la condition maximale préférentielle d’essai cyclique de chaleur Avec ce niveau de rayonnement solaire, les températures de surface peuvent
humide et elle est considérée comme satisfaisante pour démontrer les effets être supérieures de 25 °C par rapport à la température ambiante. La tempéra-
de cette condition, (la condition d’essai d’humidité absolue étant plus ture de surface peut également chuter pendant la nuit en raison du
importante et la température étant inférieure). La durée des deux cycles rayonnement calorifique (CEI 60721-2-4). Il convient de prendre ces effets en
(48 h) est considérée comme satisfaisante pour la plupart des produits. compte quand on choisit les matériaux et il convient pour l’essai à basse
La variante 2 de l’essai Db est choisie car elle vérifie correctement la température de tenir compte d’un essai réduit de température (essai Ab/Ad).
condition et qu'elle est plus simple à réaliser que la variante 1.
14) On ne recommande pas d’essai. Il n’exist
...
