IEC 61442:2005

NORME CEI
INTERNATIONALE 61442
Deuxième édition
2005-03
Méthodes d'essais des accessoires de câbles
d'énergie de tensions assignées
de 6 kV (U = 7,2 kV) à 30 kV (U = 36 kV)
m m
Cette version française découle de la publication d’origine
bilingue dont les pages anglaises ont été supprimées.
Les numéros de page manquants sont ceux des pages
supprimées.
Numéro de référence
CEI 61442:2005(F)

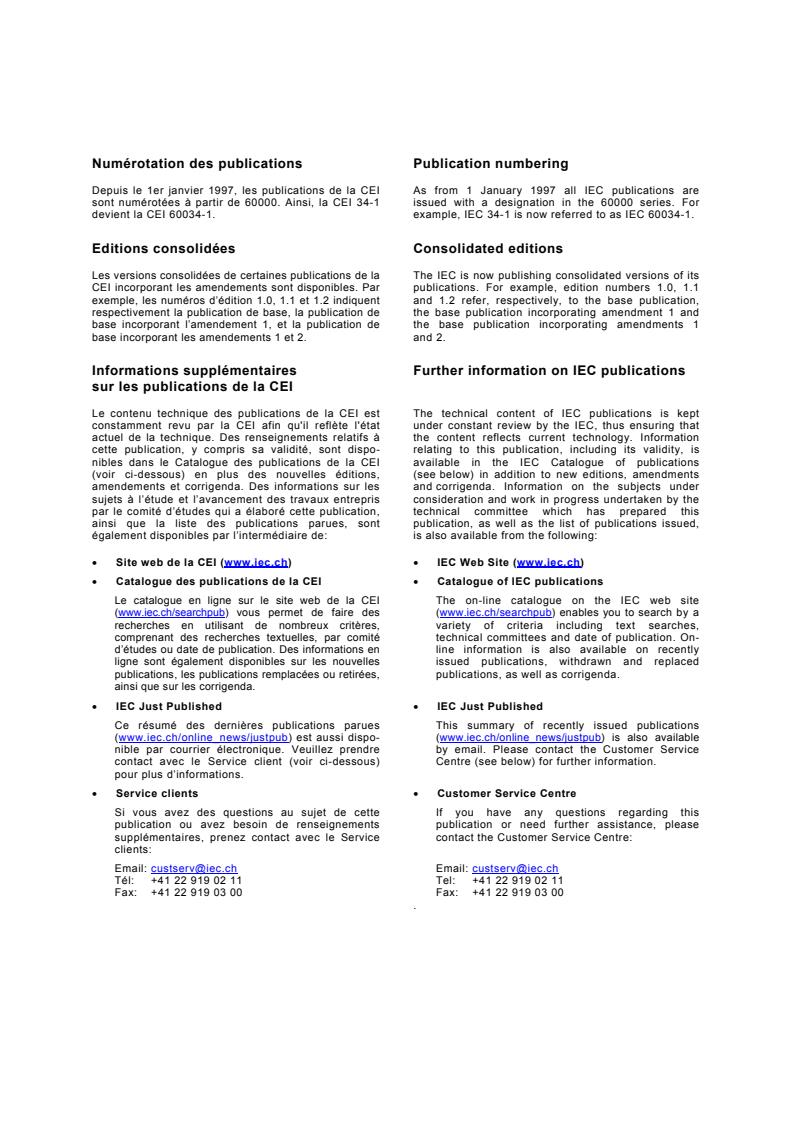

Numérotation des publications
Depuis le 1er janvier 1997, les publications de la CEI sont numérotées à partir de

60000. Ainsi, la CEI 34-1 devient la CEI 60034-1.

Editions consolidées
Les versions consolidées de certaines publications de la CEI incorporant les

amendements sont disponibles. Par exemple, les numéros d’édition 1.0, 1.1 et 1.2

indiquent respectivement la publication de base, la publication de base incorporant

l’amendement 1, et la publication de base incorporant les amendements 1 et 2

Informations supplémentaires sur les publications de la CEI

Le contenu technique des publications de la CEI est constamment revu par la CEI
afin qu'il reflète l'état actuel de la technique. Des renseignements relatifs à cette
publication, y compris sa validité, sont disponibles dans le Catalogue des
publications de la CEI (voir ci-dessous) en plus des nouvelles éditions, amende-
ments et corrigenda. Des informations sur les sujets à l’étude et l’avancement des
travaux entrepris par le comité d’études qui a élaboré cette publication, ainsi que la
liste des publications parues, sont également disponibles par l’intermédiaire de:
• Site web de la CEI (www.iec.ch)

• Catalogue des publications de la CEI
Le catalogue en ligne sur le site web de la CEI (www.iec.ch/searchpub) vous permet
de faire des recherches en utilisant de nombreux critères, comprenant des
recherches textuelles, par comité d’études ou date de publication. Des informations
en ligne sont également disponibles sur les nouvelles publications, les publications
remplacées ou retirées, ainsi que sur les corrigenda.

• IEC Just Published
Ce résumé des dernières publications parues (www.iec.ch/online_news/justpub)
est aussi disponible par courrier électronique. Veuillez prendre contact avec le
Service client (voir ci-dessous) pour plus d’informations.

• Service clients
Si vous avez des questions au sujet de cette publication ou avez besoin de
renseignements supplémentaires, prenez contact avec le Service clients:

Email: custserv@iec.ch
Tél: +41 22 919 02 11
Fax: +41 22 919 03 00
NORME CEI
INTERNATIONALE 61442
Deuxième édition
2005-03
Méthodes d'essais des accessoires de câbles
d'énergie de tensions assignées
de 6 kV (U = 7,2 kV) à 30 kV (U = 36 kV)
m m
© IEC 2005 Droits de reproduction réservés
Aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun
procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l'éditeur.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch Web: www.iec.ch
CODE PRIX
V
Commission Electrotechnique Internationale
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
Pour prix, voir catalogue en vigueur

– 2 – 61442  CEI:2005

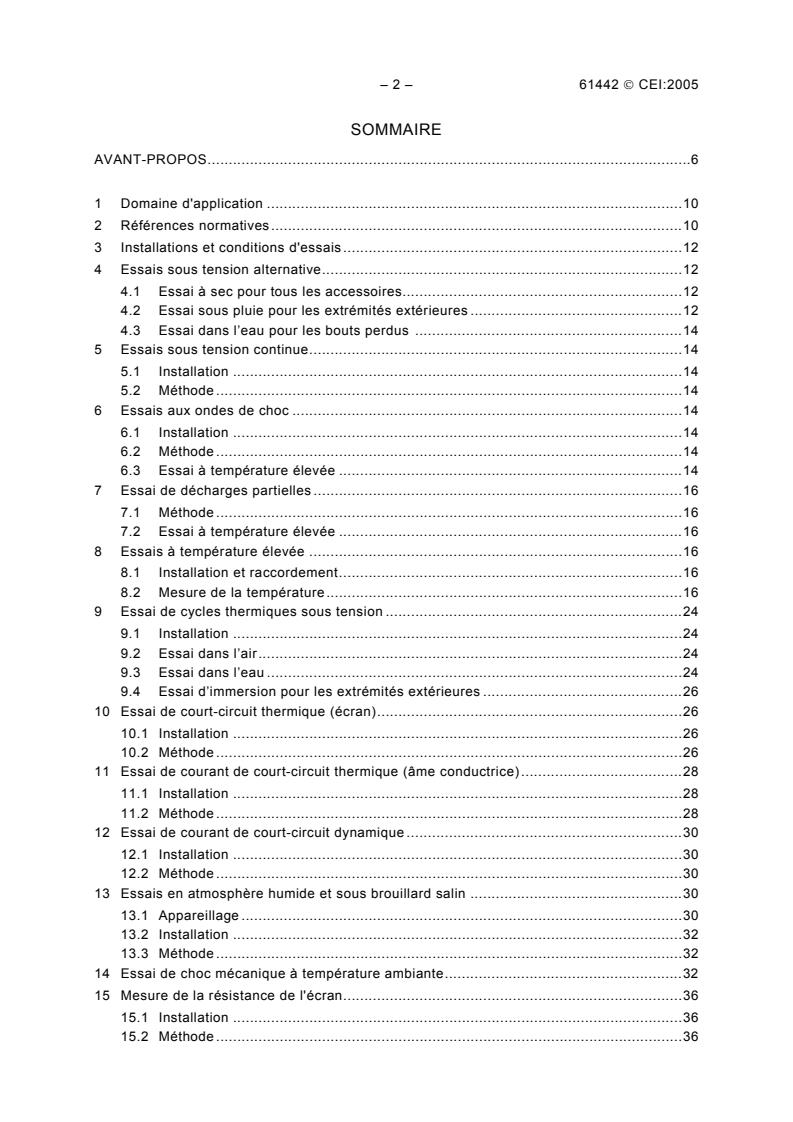

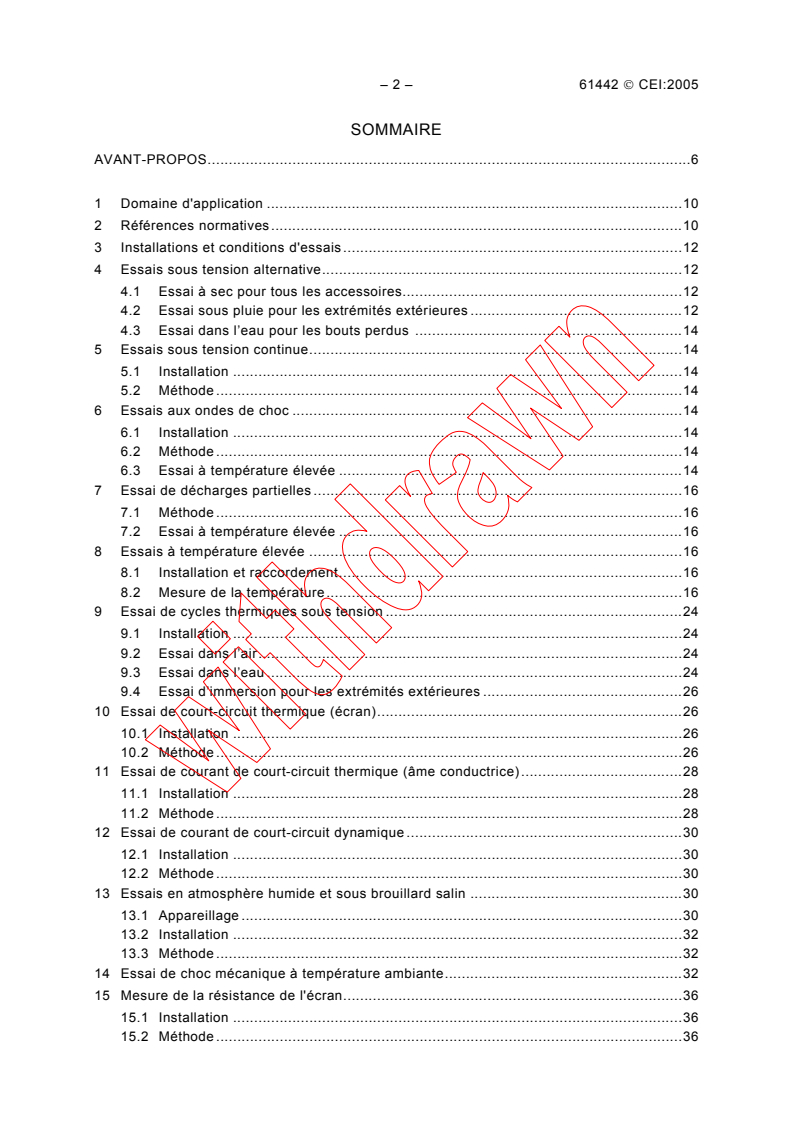

SOMMAIRE
AVANT-PROPOS.6

1 Domaine d'application .10

2 Références normatives.10

3 Installations et conditions d'essais.12

4 Essais sous tension alternative.12

4.1 Essai à sec pour tous les accessoires.12

4.2 Essai sous pluie pour les extrémités extérieures .12
4.3 Essai dans l’eau pour les bouts perdus .14
5 Essais sous tension continue.14
5.1 Installation .14
5.2 Méthode.14
6 Essais aux ondes de choc .14
6.1 Installation .14
6.2 Méthode.14
6.3 Essai à température élevée .14
7 Essai de décharges partielles .16
7.1 Méthode.16
7.2 Essai à température élevée .16
8 Essais à température élevée .16
8.1 Installation et raccordement.16
8.2 Mesure de la température.16
9 Essai de cycles thermiques sous tension .24
9.1 Installation .24
9.2 Essai dans l’air.24
9.3 Essai dans l’eau .24
9.4 Essai d’immersion pour les extrémités extérieures .26
10 Essai de court-circuit thermique (écran).26
10.1 Installation .26
10.2 Méthode.26
11 Essai de courant de court-circuit thermique (âme conductrice).28

11.1 Installation .28
11.2 Méthode.28
12 Essai de courant de court-circuit dynamique .30
12.1 Installation .30
12.2 Méthode.30
13 Essais en atmosphère humide et sous brouillard salin .30
13.1 Appareillage .30
13.2 Installation .32
13.3 Méthode.32
14 Essai de choc mécanique à température ambiante.32
15 Mesure de la résistance de l'écran.36
15.1 Installation .36
15.2 Méthode.36

– 4 – 61442  CEI:2005
16 Mesure du courant de fuite dans l'écran.36

16.1 Installation .36

16.2 Méthode.36

17 Essai d'initiation du courant de défaut dans l'écran .38

17.1 Installation .38

17.2 Méthode.40

18 Mesure de l'effort de manœuvre .42

18.1 Installation .42

18.2 Méthode.42

19 Essai de l'œillet de manœuvre.42
19.1 Installation .42
19.2 Méthode.42
20 Caractéristiques du diviseur capacitif.44
20.1 Installation .44
20.2 Méthode d'essai .44

Annexe A (informative) Détermination de la température de l'âme du câble .46
Annexe B (informative) Description de l'enceinte d'essai et de l'équipement de
pulvérisation pour les essais sous humidité et sous brouillard salin .56

Bibliographie .60

Figure 1 – Extrémités essayées dans l'air .18
Figure 2 – Jonctions essayées dans l'air .18
Figure 3 – Connecteurs séparables essayés dans l'air .20
Figure 4 – Jonctions essayées dans l'eau .20
Figure 5 – Connecteurs séparables essayés dans l'eau .22
Figure 6 – Extrémités extérieures essayées dans l'eau .22
Figure 7 – Cycle thermique .24
Figure 8 – Appareil typique d’essai de choc mécanique pour les jonctions.34
Figure 9 – Montage d'essai destiné à mesurer le courant de fuite dans l'écran .38
Figure 10– Installation d'essai d'initiation du courant de défaut dans l'écran .40

Figure A.1 – Câble de référence .48
Figure A.2 – Disposition des thermocouples.48
Figure A.3 – Courbes intensité/température .52

– 6 – 61442  CEI:2005
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

___________
MÉTHODES D'ESSAIS DES ACCESSOIRES

DE CÂBLES D'ÉNERGIE DE TENSIONS ASSIGNÉES

DE 6 kV (U = 7,2 kV) À 30 kV (U = 36 kV)
m m
AVANT-PROPOS
1) La Commission Electrotechnique Internationale (CEI) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI – entre autres activités – publie des Normes
internationales, des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au
public (PAS) et des Guides (ci-après dénommés "Publication(s) de la CEI"). Leur élaboration est confiée à des
comités d'études, aux travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les
organisations internationales, gouvernementales et non gouvernementales, en liaison avec la CEI, participent
également aux travaux. La CEI collabore étroitement avec l'Organisation Internationale de Normalisation (ISO),
selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de la
CEI intéressés sont représentés dans chaque comité d’études.
3) Les Publications de la CEI se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de la CEI. Tous les efforts raisonnables sont entrepris afin que la
CEI s'assure de l'exactitude du contenu technique de ses publications; la CEI ne peut pas être tenue
responsable de l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur
final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de la CEI s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de la CEI dans leurs publications
nationales et régionales. Toutes divergences entre toutes Publications de la CEI et toutes publications
nationales ou régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) La CEI n’a prévu aucune procédure de marquage valant indication d’approbation et n'engage pas sa
responsabilité pour les équipements déclarés conformes à une de ses Publications.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à la CEI, à ses administrateurs, employés, auxiliaires ou
mandataires, y compris ses experts particuliers et les membres de ses comités d'études et des Comités
nationaux de la CEI, pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre
dommage de quelque nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais
de justice) et les dépenses découlant de la publication ou de l'utilisation de cette Publication de la CEI ou de
toute autre Publication de la CEI, ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L’attention est attirée sur le fait que certains des éléments de la présente Publication de la CEI peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.

La Norme internationale CEI 61442 a été établie par le comité d'études 20 de la CEI: Câbles
électriques.
Cette deuxième édition de la CEI 61442 annule et remplace la première édition de la
CEI 61442, publiée en 1997, et constitue une révision technique
Les changements techniques significatifs par rapport à l’édition précédente sont les suivants:
a) un essai dans l’eau a été ajouté pour les bouts perdus;
b) l’essai des cycles thermiques sous tension a été révisé pour donner plus de clarté aux
méthodes d’essai dans l’eau ou dans l’air;
c) les conditions de réalisation des essais de court-circuit ont été redéfinies;
d) une information additionnelle a été apportée pour essayer les connecteurs séparables
comportant un boîtier métallique;

– 8 – 61442  CEI:2005
e) des essais non requis par la CEI, c'est-à-dire un essai d’immersion pour les extrémités

extérieures et un essai d’impact, ont été inclus pour avoir un document de méthodes

d’essai commun avec le CENELEC dans le cadre de l’agrément CEI/CLC de Dresde.

Le texte de cette norme est issu des documents suivants:

FDIS Rapport de vote
20/748/FDIS 20/762/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote

ayant abouti à l'approbation de cette norme.

Cette publication a été préparée conformément aux Directives ISO/CEI, Partie 2
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant la date de
maintenance indiquée sur le site web de la CEI sous «http://webstore.iec.ch» dans les
données relatives à la publication recherchée. A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
– 10 – 61442  CEI:2005
MÉTHODES D'ESSAIS DES ACCESSOIRES

DE CÂBLES D'ÉNERGIE DE TENSIONS ASSIGNÉES

DE 6 kV (U = 7,2 kV) À 30 kV (U = 36 kV)
m m
1 Domaine d'application
La présente Norme Internationale définit les méthodes d'essais applicables aux essais de

type des accessoires de câbles d'énergie de tensions assignées de 3,6/6 (7,2) kV à 18/30
(36) kV inclus. Ces méthodes d'essais sont spécifiques aux accessoires pour câbles à isolant
extrudé et pour câbles isolés au papier selon la CEI 60502-2 et la CEI 60055-1.
2 Références normatives
Les documents normatifs suivants sont indispensables pour l’application de ce document.
Pour les références datées, seule l’édition citée s’applique. Pour les références non datées,
la dernière édition du document en référence (y compris les amendements) s’applique.
CEI 60055-1, Câbles isolés au papier imprégné sous gaine métallique pour des tensions
assignées inférieures ou égales à 18/30 kV (avec âmes conductrices en cuivre ou aluminium
et à l'exclusion des câbles à pression de gaz et à huile fluide) – Partie 1: Essais des câbles
et de leurs accessoires
CEI 60060-1:1989, Techniques des essais à haute tension – Première partie: Définitions et
prescriptions générales relatives aux essais
CEI 60230:1966, Essais de choc des câbles et de leurs accessoires
CEI 60270:2000, Techniques des essais à haute tension – Mesure des décharges partielles
CEI 60502-2:2005, Câbles d'énergie à isolant extrudé et leurs accessoires pour des tensions
assignées de 1 kV (U = 1,2 kV) à 30 kV (U = 36 kV) – Partie 2: Câbles de tensions
m m
assignées de 6 kV (U = 7,2 kV) à 30 kV (U = 36 kV)
m m
CEI 60811-1-2:1985, Méthodes d'essais communes pour les matériaux d'isolation et de
gainage des câbles électriques – Première partie: Méthodes d'application générale – Section
Deux: Méthodes de vieillissement thermique
CEI 60885-3:1988, Méthodes d'essais électriques pour les câbles électriques – Troisième

partie: Méthodes d’essais pour mesures de décharges partielles sur longueurs de câbles de
puissance extrudés
CEI 60986:2000, Limites de température de court-circuit des câbles électriques de tension
assignée de 6 kV (U = 7,2 kV) à 30 kV (U = 36 kV)
m m
CEI 61238-1:2003, Raccords sertis et à serrage mécanique pour câbles d’énergie de
tensions assignées inférieures ou égales à 30 kV (U = 36 kV) – Partie 1: Méthodes et
m
prescriptions d’essais
– 12 – 61442  CEI:2005
3 Installations et conditions d'essais

3.1 Les méthodes d'essais décrites dans la présente norme sont destinées aux essais de

type.
3.2 Les montages d'essais et le nombre d'échantillons sont précisés dans la norme

particulière.
3.3 Les conditions d'essais sont spécifiées aux Articles 4 à 20 de la présente norme. Si

elles ne le sont pas, celles spécifiées dans les normes particulières doivent être utilisées.

3.4 Sauf indication contraire, les paramètres d'essais et les exigences figurent dans la
norme particulière.
3.5 Pour les accessoires mixtes (isolant extrudé à un autre isolant extrudé ou isolant
extrudé à isolant papier), les paramètres d'essais (tension et température d'âme) sont ceux
du câble dont les caractéristiques assignées sont les plus faibles.
3.6 Sauf indication contraire du fabricant, les essais doivent débuter au moins 24 h après le
montage des accessoires sur les boucles d'essais. Le délai correspondant doit être consigné
dans le rapport d'essai.
3.7 Les écrans de câble et les armures éventuelles doivent être reliés et mis à la terre à
une seule extrémité pour éviter les courants de circulation.
3.8 Toutes les parties d’un accessoire qui sont normalement mises à la terre doivent être
reliées à l'écran du câble. Toutes les pièces métalliques utilisées comme support doivent
également être mises à la terre.
3.9 La température ambiante doit être de (20 ± 15) °C.
3.10 L’eau du robinet doit être utilisée pour tous les essais effectués dans l’eau.
4 Essais sous tension alternative
4.1 Essai à sec pour tous les accessoires
4.1.1 Installation
Les accessoires doivent être montés avec toutes les pièces métalliques et de raccordement
associées. Les accessoires doivent être propres et secs avant l'application de la tension
d'essai.
4.1.2 Méthode
Sauf indication contraire, l'essai doit être effectué à la température ambiante et la procédure
d'application de la tension doit être conforme à la Section 5 de la CEI 60060-1.
4.2 Essai sous pluie pour les extrémités extérieures
4.2.1 Installation
Les extrémités doivent être montées en position verticale sauf si elles sont destinées à être
installées avec une orientation différente, avec l'espacement relatif conforme aux conditions
d'exploitation et aux instructions du fabricant.

– 14 – 61442  CEI:2005
4.2.2 Méthode
Sauf indication contraire, l'essai sous pluie est effectué à la température ambiante et

conformément à 9.1 de la CEI 60060-1.

4.3 Essai dans l’eau pour les bouts perdus

4.3.1 Installation
Les bouts perdus doivent être immergés dans un récipient d’eau de dimensions telles que la
+00, 2
hauteur d'eau se situe à 1,00 m au-dessus de la surface supérieure, sauf indication
contraire. L’eau doit être à la température ambiante.
4.3.2 Méthode
Sauf indication contraire, la procédure d’application de la tension doit être conforme à la
CEI 60060-1.
5 Essais sous tension continue
5.1 Installation
Les accessoires doivent être montés avec toutes les pièces métalliques et de raccordement
associées. Les accessoires doivent être propres et secs avant l'application de la tension
d'essai.
5.2 Méthode
Une tension de polarité négative doit être appliquée sur l'âme du câble.
L'essai doit être effectué à la température ambiante et la procédure d'application de la
tension doit être conforme à la Section 4 de la CEI 60060-1.
6 Essais aux ondes de choc
6.1 Installation
Pour la préparation du montage d'essai comprenant des enveloppes métalliques et des
boîtes d'extrémité, on doit se référer à la norme particulière.

Dans le cas d'accessoires tripolaires (par exemple, de trois extrémités unipolaires dans une
enveloppe), l'essai doit être effectué successivement entre une phase et les deux autres
phases reliées à la terre.
6.2 Méthode
L'essai doit être effectué conformément au mode opératoire indiqué dans la CEI 60230
(Article 3 et suivants).
6.3 Essai à température élevée
L'installation et la mesure de la température sont indiquées à l'Article 8 de la présente norme.
L'âme du câble doit être chauffée et stabilisée pendant au moins 2 h à une température de
– 5 K à 10 K au-dessus de la température maximale de l'âme du câble en service normal
pour tous les câbles à isolant extrudé,

– 16 – 61442  CEI:2005
– 0 K à 5 K au-dessus de la température maximale de l'âme du câble en service normal

pour les câbles isolés au papier,

avant et pendant l'exécution de l'essai aux ondes de choc.

7 Essai de décharges partielles

Cet essai n'est prescrit que pour les accessoires des câbles unipolaires et tripolaires à

enveloppe isolante extrudée comportant des écrans semiconducteurs individuels. Il n'est pas

prescrit pour les accessoires montés sur des câbles isolés au papier.

7.1 Méthode
L'essai doit être effectué conformément à la CEI 60270 et à la CEI 60885-3.
Les décharges partielles doivent être mesurées à la tension d'essai indiquée dans la norme
particulière.
7.2 Essai à température élevée
L'installation et la mesure de la température sont indiquées à l'Article 8 de la présente norme.
L'âme du câble doit être chauffée et stabilisée pendant au moins 2 h à une température de
5 K à 10 K au-dessus de la température maximale de l'âme du câble en service normal, avant
et pendant l'exécution de l'essai de décharges partielles.
8 Essais à température élevée
8.1 Installation et raccordement
Les accessoires doivent être montés, supportés si nécessaire, et munis de raccordements
permettant la circulation d'un courant de chauffage.
Dans le cas des extrémités ou des connecteurs séparables, le raccordement entre les cosses
d'extrémité ou les traversées doit être de section électrique équivalente à celle de l'âme du
câble.
Dans le cas des dérivations, le courant de chauffage ne doit circuler que dans le câble
principal.
Le courant de chauffage dans les accessoires tripolaires peut être soit monophasé soit
triphasé. La tension monophasée ou triphasée prescrite doit être superposée au courant de
chauffage. Dans le cas d'un revêtement magnétique, un courant de chauffage triphasé doit
être appliqué.
Les accessoires pour câbles à ceinture doivent être essayés sous tension triphasée.
8.2 Mesure de la température
8.2.1 Température de l'âme du câble
Il est recommandé d'utiliser l'une des méthodes décrites en Annexe A pour déterminer la
température réelle de l'âme.
– 18 – 61442  CEI:2005
8.2.2 Position des thermocouples

Si la méthode 2 de l’Annexe A est utilisée pour déterminer la température de l’âme du câble,

deux thermocouples doivent être fixés sur la gaine du câble conformément aux Figures 1 à 6.

Thermocouple Thermocouple
1 2
IEC  430/05
Figure 1 – Extrémités essayées dans l'air

Thermocouple Thermocouple
1 2
IEC  431/05
Figure 2 – Jonctions essayées dans l'air
0,5 m
0,5 m
0,5 m
0,5 m
– 20 – 61442  CEI:2005
Thermocouple Thermocouple
IEC  432/05
Figure 3 – Connecteurs séparables essayés dans l'air

Thermocouple
Thermocouple
1 2
IEC  433/05
Figure 4 – Jonctions essayées dans l'eau
NOTE La hauteur d’eau est celle indiquée, sauf spécification contraire.
+0,02
1,00 m
0,5 m 0,5 m
0,5 m
0,5 m
0,5 m
– 22 – 61442  CEI:2005
Thermocouple Thermocouple
1 2
IEC  434/05
Figure 5 – Connecteurs séparables essayés dans l'eau
NOTE La hauteur d’eau est celle indiquée, sauf spécification contraire.

Thermocouple Thermocouple
1 2
IEC  435/05
Figure 6 – Extrémités extérieures essayées dans l'eau
0,5 m
0,5 m
+0,02
m
1,00
0,5 m
+0,02
m
0,03
0,5 m
– 24 – 61442  CEI:2005
9 Essai de cycles thermiques sous tension

9.1 Installation et méthode
Le montage concernant les essais dans l'air ou dans l'eau doit être conforme à l'Article 8 de

la présente norme.
La mesure de la température est aussi indiquée à l’Article 8.

Chaque cycle thermique dans l'air ou dans l'eau doit durer au moins 8 h avec au moins 2 h

de température constante:
– 5 K à 10 K au-dessus de la température maximale de l'âme du câble en service normal
pour les câbles à isolant extrudé;
– 0 K à 5 K au-dessus de la température maximale de l'âme du câble en service normal
pour les câbles isolés au papier,
suivies d'au moins 3 h de refroidissement naturel jusqu'à un maximum de 10 K au-dessus de
la température ambiante (voir Figure 7).

Température
Période de chauffage Période de refroidissement
Température
spécifiée
Température
ambiante Début
2 h min. 3 h min.
Durée
8 h min.
IEC  436/05
Figure 7 – Cycle thermique
9.2 Essai dans l’air
Le montage d'essai doit être soumis au nombre de cycles de chauffage et à la tension
prescrits dans la norme particulière.
9.3 Essai dans l’eau
Pour les cycles thermiques dans l'eau, les jonctions ou les connecteurs séparables doivent
être immergés dans un récipient de dimensions telles que la hauteur d'eau se situe à
+00, 2
1,00 m au-dessus de la surface supérieure de tous les accessoires en essai, sauf
indication contraire. L'eau doit être à la température ambiante.
10 K
– 26 – 61442  CEI:2005
Pour les accessoires montés sur des câbles sans barrière d’étanchéité longitudinale d’eau,
l’essai de cycles thermiques sous tension doit être effectué avec un défaut dans la gaine de

protection extérieure. Pour exposer à l'eau le ou les conducteurs isolés d’un des câbles à

isolation polymérique à l’entrée de l’accessoire, on enlève un anneau de la gaine de

protection et tout matelas ou matière de bourrage sur une longueur d’au moins 50 mm, à un

endroit qui sera dans l’eau et qui sera situé à une distance du bout de l’accessoire comprise

entre 50 mm et 150 mm.
Le défaut dans la gaine de protection doit être réalisé du côté de la plus courte distance

entre la coupure de la gaine de protection extérieure et les raccords de connexions.

NOTE Le défaut dans la gaine de protection extérieure ne s’applique pas aux câbles comportant une barrière
d’étanchéité longitudinale à l’eau.
L'essai sous l'eau n'est pas prescrit pour les jonctions comportant un revêtement métallique
continu brasé au plomb ou soudé à la gaine métallique du câble.
Le montage d'essai doit être soumis au nombre de cycles de chauffage et à la tension
prescrits dans la norme particulière.
9.4 Essai d’immersion pour les extrémités extérieures
9.4.1 Installation
Les deux extrémités d’une boucle d’essai doivent être immergées dans l’eau à la température
+00, 2
m au-dessus de la surface
ambiante de manière à avoir une hauteur d’eau de 0,03
supérieure des extrémités. La boucle d’essai doit être installée sens dessus dessous dans un
récipient d’eau, à la température ambiante, de manière à ce que les extrémités soient
totalement immergées dans l’eau, y compris l’élément d’obturation (voir Figure 6).
9.4.2 Méthode
La boucle d'essais doit être soumise à 10 cycles dans les conditions de 9.1. La boucle
d'essai ne doit pas être mise sous tension.
10 Essai de court-circuit thermique (écran)
Cet essai n'est prescrit que pour les accessoires équipés d'une pièce de raccordement à, ou
d'un adaptateur pour, l'écran métallique du câble.
10.1 Installation
La boucle d'essai doit comprendre le câble et les accessoires.
Aux deux extrémités de la boucle d'essai, les connexions d'écran doivent être déconnectées
de la terre et reliées à un générateur de court-circuit.
10.2 Méthode
L'intensité (I ) et la durée (t) applicables à cet essai doivent faire l'objet d'un accord entre le
sc
fabricant et le client, prenant en compte les conditions réelles de court-circuit du réseau.
L'installation et la mesure de la température de l'âme sont indiquées à l'Article 8.

----
...

NORME CEI
INTERNATIONALE IEC
INTERNATIONAL
Deuxième édition
STANDARD
Second edition
2005-03
Méthodes d'essais des accessoires de câbles
d'énergie de tensions assignées
de 6 kV (U = 7,2 kV) à 30 kV (U = 36 kV)
m m
Test methods for accessories for power cables
with rated voltages
from 6 kV (U = 7,2 kV) up to 30 kV (U = 36 kV)
m m
Numéro de référence
Reference number
CEI/IEC 61442:2005
