Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 3767-1
Third edition
1998-12-15
Tractors, machinery for agriculture and
forestry, powered lawn and garden
equipment — Symbols for operator
controls and other displays —
Part 1:
Common symbols
Tracteurs, matériels agricoles et forestiers, matériel à moteur pour jardins
et pelouses — Symboles pour les commandes de l'opérateur et autres
indications —
Partie 1: Symboles communs
Reference number
A
ISO 3767-1:1998(E)

---------------------- Page: 1 ----------------------
ISO 3767-1:1998(E)

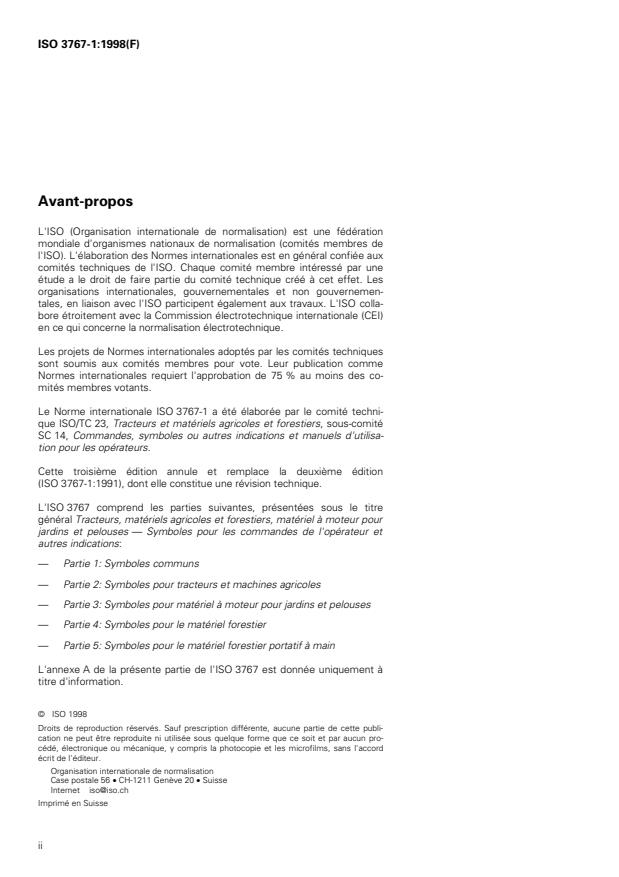

Foreword
ISO (the International Organization for Standardization) is a worldwide fed-
eration of national standards bodies (ISO member bodies). The work of
preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for
which a technical committee has been established has the right to be
represented on that committee. International organizations, governmental
and non-governmental, in liaison with ISO, also take part in the work. ISO
collaborates closely with the International Electrotechnical Commission
(IEC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting
a vote.
International Standard ISO 3767-1 was prepared by Technical Committee
ISO/TC 23, Tractors and machinery for agriculture and forestry,
Subcommittee SC 14, Operator controls, operator symbols and other
displays, operator manuals.
This third edition cancels and replaces the second edition
(ISO 3767-1:1991), of which it constitutes a technical revision.
ISO 3767 consists of the following parts, under the general title Tractors,
machinery for agriculture and forestry, powered lawn and garden
equipment — Symbols for operator controls and other displays:
— Part 1: Common symbols
— Part 2: Symbols for agricultural tractors and machinery
— Part 3: Symbols for powered lawn and garden equipment
— Part 4: Symbols for forestry machinery
— Part 5: Symbols for manual portable forestry machinery
Annex A of this part of ISO 3767 is for information only.
©  ISO 1998
All rights reserved. Unless otherwise specified, no part of this publication may be
reproduced or utilized in any form or by any means, electronic or mechanical, including
photocopying and microfilm, without permission in writing from the publisher.
International Organization for Standardization
Case Postale 56 • CH-1211 Genève 20 • Switzerland
Internet  iso@iso.ch
Printed in Switzerland
ii

---------------------- Page: 2 ----------------------
©
INTERNATIONAL STANDARD  ISO ISO 3767-1:1998(E)
Tractors, machinery for agriculture and forestry, powered lawn
and garden equipment — Symbols for operator controls and other
displays —
Part 1:
Common symbols
ISO 7000:1989, Graphical symbols for use on equip-
1  Scope
ment — Index and synopsis.
This part of ISO 3767 establishes the common
symbols for use on operator controls and other
IEC 60417-1:1998, Graphical symbols for use on
displays on tractors and machinery for agriculture and
equipment — Part 1: Overview and application.
forestry, and powered lawn and garden equipment as
defined in ISO 3339-0 and ISO 5395.
IEC 60417-2:1998, Graphical symbols for use on
equipment — Part 2: Symbol originals.
The symbols given apply to controls and displays
common to tractors and machinery for agriculture and
forestry, and powered lawn and garden equipment, as
well as to other types of self-propelled work machines
3  Definition
designed to operate off public roads, such as earth-
moving machines, powered industrial trucks and
For the purposes of all parts of this International
mobile cranes.
Standard, the following definition applies.
NOTE 1  The foreword lists other parts of this International
Standard, where symbols for specific forms of machinery
3.1  symbol: Visually perceptible figure used to
and equipment may be found.
transmit information independently of language. It
may be produced by drawing, printing or other means.
2  Normative references
4  General
The following standards contain provisions which,
through reference in this text, constitute provisions of
4.1  Symbols shall be as shown in succeeding
this part of ISO 3767. At the time of publication, the
clauses of this part of ISO 3767. However, symbols
editions indicated were valid. All standards are subject
which are shown in outline form in this part of
to revision, and parties to agreements based on this
ISO 3767, may be shaded in actual use for clarity of
part of ISO 3767 are encouraged to investigate the
reproduction and improved visual perception by the
possibility of applying the most recent editions of the
operator, except as otherwise noted for individual
standards indicated below. Members of IEC and ISO
symbols.
maintain registers of currently valid International
Standards.
4.2  Limitations inherent in some reproduction and
ISO 3461-1:1988, General principles for the creation of
display technologies may require increased line
graphical symbols — Part 1: Graphical symbols for use
thickness or other minor modifications of symbols.
on equipment.
Such modifications are acceptable provided the
symbol remains unchanged in its basic graphical
ISO 4196:1984, Graphical symbols — Use of arrows.
elements, and easily discernible by the operator.
1

---------------------- Page: 3 ----------------------
©
ISO
ISO 3767-1:1998(E)

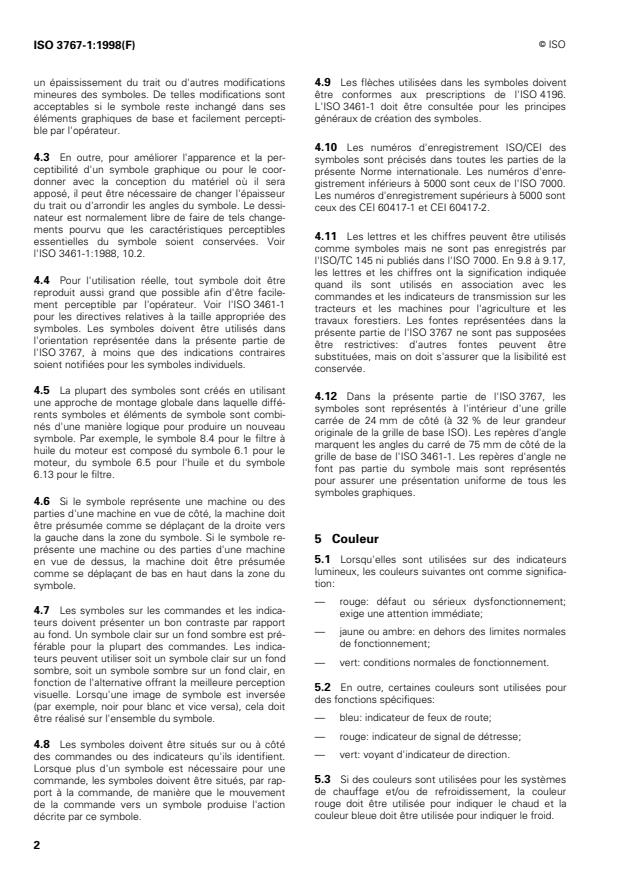

4.3  Additionally, to improve the appearance and 4.9  Arrows used in symbols shall conform to the
perceptibility of a graphical symbol or to coordinate requirements of ISO 4196. ISO 3461-1 shall be con-
with the design of the equipment to which it is sulted for the general principles of creating symbols.
applied, it may be necessary to change the line thick-
ness or to round off the corners of the symbol. The
4.10  ISO/IEC registration numbers are shown for
graphical designer is normally free to make such
symbols in this International Standard. Registration
changes provided that the essential perceptual
numbers below 5000 refer to ISO 7000. Registration
characteristics of the symbol are maintained. See 10.2
numbers above 5000 refer to IEC 60417-1 and
in ISO 3461-1:1988.
IEC 60417-2.
4.11  Letters and numerals may be used as symbols,
4.4  For actual use, all symbols shall be reproduced
but are not registered by ISO/TC 145 or published in
large enough to be easily discernible by the operator.
ISO 7000. In 9.8 to 9.17, letters and numerals have
See ISO 3461-1 for guidelines for proper sizing of
the meaning indicated when used in association with
symbols. Symbols shall be used in the orientations
transmission gear controls and displays on tractors
shown in this part of ISO 3767 unless otherwise
and machinery for agriculture and forestry. The fonts
noted for individual symbols.
shown in this part of ISO 3767 are not intended to be
restrictive: other fonts may be substituted, but care
4.5  Most symbols are constructed using a building- shall be taken that legibility is maintained.
block approach in which various symbols and symbol
elements are combined in a logical manner to produce
4.12  Symbols in this part of ISO 3767 are presented
a new symbol. For example, symbol 8.4 for engine
within the outer limits of a 24 mm square grid (32 %
lubricating oil filter is a composite of symbol 6.1 for
of original size on the ISO graphics grid). Corner marks
engine, symbol 6.5 for oil, and symbol 6.13 for filter.
delimit the corners of the 75 mm square graphics grid
from ISO 3461-1. Corner marks are not part of the
symbol itself, but are provided to ensure consistent
4.6  If a symbol shows a machine or parts of a
presentation of all symbol graphics.
machine from a side view, a machine moving from
right to left across the symbol grid area shall be
assumed. If a symbol shows a machine or parts of a
machine from an overhead view, a machine moving
5  Colour
from bottom to top across the symbol grid area shall
5.1  When used on illuminated displays, the following
be assumed.
colours have the meanings indicated:
— red: failure or serious malfunction; requires im-
4.7  Symbols on controls and displays shall have
mediate attention;
good contrast to their background. A light symbol on a
— yellow or amber: outside normal operating limits;
dark background is preferred for most controls.
Displays may use either a light symbol on a dark back-
— green: normal operating condition.
ground or a dark symbol on a light background,
depending upon which alternative provides the best
5.2  In addition, certain colours are used for specific
visual perception. When a symbol image is reversed
functions:
(for example, black to white and vice versa) it shall be
— blue: headlight main-/high-beam display;
done for the entire symbol.
— red: hazard warning display;
— green: turn signal display.
4.8  Symbols shall be located on or adjacent to the
control or display that is being identified. Where more
5.3  If colour is used on symbols for the heating
than one symbol is required for a control, the symbols
and/or cooling systems, the colour red shall be used
shall be located in relation to the control such that
to indicate hot, and the colour blue shall be used to
movement of the controls towards the symbol shall
indicate cold.
effect the function depicted by that symbol.
2

---------------------- Page: 4 ----------------------
©
ISO
ISO 3767-1:1998(E)
6  Basic symbol shapes
ISO/IEC
Symbol
Symbol form/shape Symbol description/application registration
number
number
6.1 Engine 1156
6.2 Transmission 1166
6.3 Hydraulic system 1409
6.4 Brake system 1399
6.5 Oil 1056
6.6 Coolant (water) 0536
6.7 Intake air 1604
[To be used as symbol element only in combination
with other symbols (e.g., engine). Shall be outline in
all applications.]
3

---------------------- Page: 5 ----------------------
©
ISO
ISO 3767-1:1998(E)
ISO/IEC
Symbol
Symbol form/shape Symbol description/application registration
number
number
Exhaust gas
6.8 1605
[To be used as symbol element only in combination
with other symbols (e.g., engine). Shall be shaded
in all applications.]
6.9 Pressure 1701
(To be used where the medium under pressure is
not specified.)
6.10 Pressure Application
examples are not
registered
(For the creation of a combined symbol where the
medium under pressure is specified, replace the
dashed rectangle with a symbol for the medium.)
6.11 Level indicator Application of 0159
6.12 Liquid level Application
examples are not
registered
(For the creation of a combined symbol where the
fluid being measured is specified, replace the
dashed rectangle by a symbol for the fluid.)
6.13 Filter 1369
6.14 Temperature 0034
4

---------------------- Page: 6 ----------------------
©
ISO
ISO 3767-1:1998(E)
ISO/IEC
Symbol
Symbol form/shape Symbol description/application registration
number
number
Failure/malfunction
6.15 1603
(To be used as symbol element only in combination
with other symbols.)
6.16 Start switch/mechanism 1365
6.17 Seat — Side view 1705
6.18 Seat — Overhead view 2170
6.19 Tyre 2176
5

---------------------- Page: 7 ----------------------
©
ISO
ISO 3767-1:1998(E)
7  General symbols
ISO/IEC
Symbol
Symbol form/shape Symbol description/application registration
number
number
7.1 On/start 5007
7.2 Off/stop 5008
7.3 On and off 5010
7.4 Engage 0022
(Symbol may be rotated 90° for a clearer visual
representation.)
7.5 Disengage 0023
(Symbol may be rotated 90° for a clearer visual
representation.)
7.6 Plus/increase/positive polarity 5005
7.7 Minus/decrease/negative polarity 5006
6

---------------------- Page: 8 ----------------------
©
ISO
ISO 3767-1:1998(E)
ISO/IEC
Symbol
Symbol form/shape Symbol description/application registration
number
number
7.8 Horn 0244
7.9 Lighter 0620
7.10 Battery charging condition 0247
7.11 Clock/time switch/timer 5184
7.12 Hourmeter/elapsed operating hours 1366
7.13 Seatbelt — Lap belt only 1702
7.14
Fast Application
examples are not
registered
7

---------------------- Page: 9 ----------------------
©
ISO
ISO 3767-1:1998(E)
ISO/IEC
Symbol
Symbol form/shape Symbol description/application registration
number
number
7.15 Slow Application
examples are not
registered
7.16 Continuously variable — Linear 5004
7.17 Continuously variable — Rotational 1364
7.18 Volume empty 1563
7.19 Volume half-full 1564
7.20 Volum
...

NORME ISO
INTERNATIONALE 3767-1
Troisième édition
1998-12-15
Tracteurs, matériels agricoles et forestiers,
matériel à moteur pour jardins et
pelouses — Symboles pour les commandes
de l'opérateur et autres indications —
Partie 1:
Symboles communs
Tractors, machinery for agriculture and forestry, powered lawn and garden
equipment — Symbols for operator controls and other displays —
Part 1: Common symbols
Numéro de référence
A
ISO 3767-1:1998(F)

---------------------- Page: 1 ----------------------
ISO 3767-1:1998(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération
mondiale d'organismes nationaux de normalisation (comités membres de
l'ISO). L'élaboration des Normes internationales est en général confiée aux
comités techniques de l'ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernemen-
tales, en liaison avec l'ISO participent également aux travaux. L'ISO colla-
bore étroitement avec la Commission électrotechnique internationale (CEI)
en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l'approbation de 75 % au moins des co-
mités membres votants.
Le Norme internationale ISO 3767-1 a été élaborée par le comité techni-
que ISO/TC 23, Tracteurs et matériels agricoles et forestiers, sous-comité
SC 14, Commandes, symboles ou autres indications et manuels d'utilisa-
tion pour les opérateurs.
Cette troisième édition annule et remplace la deuxième édition
(ISO 3767-1:1991), dont elle constitue une révision technique.
L'ISO 3767 comprend les parties suivantes, présentées sous le titre
général Tracteurs, matériels agricoles et forestiers, matériel à moteur pour
jardins et pelouses — Symboles pour les commandes de l'opérateur et
autres indications:
— Partie 1: Symboles communs
— Partie 2: Symboles pour tracteurs et machines agricoles
— Partie 3: Symboles pour matériel à moteur pour jardins et pelouses
— Partie 4: Symboles pour le matériel forestier
— Partie 5: Symboles pour le matériel forestier portatif à main
L'annexe A de la présente partie de l'ISO 3767 est donnée uniquement à
titre d'information.
©  ISO 1998
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
cédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord
écrit de l'éditeur.
Organisation internationale de normalisation
Case postale 56 • CH-1211 Genève 20 • Suisse
Internet  iso@iso.ch
Imprimé en Suisse
ii

---------------------- Page: 2 ----------------------
©
NORME INTERNATIONALE  ISO ISO 3767-1:1998(F)
Tracteurs, matériels agricoles et forestiers, matériel à moteur pour
jardins et pelouses — Symboles pour les commandes de
l'opérateur et autres indications —
Partie 1:
Symboles communs
ISO 4196:1984, Symboles graphiques — Utilisation
1  Domaine d'application
des flèches.
La présente partie de l'ISO 3767 établit les symboles
ISO 7000:1989, Symboles graphiques utilisables sur le
communs à utiliser sur les commandes de l'opérateur
matériel — Index et tableau synoptique.
et autres indicateurs sur les tracteurs, les matériels
agricoles et forestiers, et le matériel à moteur pour
CEI 60417-1:1998, Symboles graphiques utilisables
jardins et pelouses tels que définis dans l'ISO 3339-0
sur le matériel — Partie 1: Vue d'ensemble et applica-
et dans l'ISO 5395.
tion.
Les symboles donnés s'appliquent aux commandes et
CEI 60417-2:1998, Symboles graphiques utilisables
aux indicateurs communs aux tracteurs, aux matériels
sur le matériel — Partie 2: Dessins originaux.
agricoles et forestiers, et au matériel à moteur pour
jardins et pelouses, aussi bien qu'aux autres types de
machines de travail automotrices conçues pour fonc-
tionner hors des routes publiques, telles que les en-
gins de terrassement, les chariots de manutention et
3  Définition
les grues mobiles.
Pour les besoins de toutes les parties de l'ISO 3767,
NOTE 1  L'avant-propos donne la liste des autres parties la définition suivante s'applique.
de la présente Norme internationale où peuvent être
trouvés les symboles spécifiques à chaque matériel.
3.1  symbole: Figure visuellement perceptible utili-
sée pour transmettre l'information indépendamment
du langage. Elle peut être obtenue par dessin, im-
pression ou autres moyens.
2  Références normatives
Les normes suivantes contiennent des dispositions
qui, par suite de la référence qui en est faite, consti-
tuent des dispositions valables pour la présente partie
4  Généralités
de l'ISO 3767. Au moment de la publication, les édi-
4.1  Les symboles doivent être tels qu'ils sont pré-
tions indiquées étaient en vigueur. Toute norme est
sentés dans les articles successifs de la présente
sujette à révision et les parties prenantes des accords
partie de l'ISO 3767. Cependant, les symboles qui
fondés sur la présente partie de l'ISO 3767 sont invi-
sont présentés sous forme de contour dans la pré-
tées à rechercher la possibilité d'appliquer les éditions
sente partie de l'ISO 3767, peuvent être ombrés dans
les plus récentes des normes indiquées ci-après. Les
l'utilisation réelle pour la clarté de la reproduction et
membres de la CEI et de l'ISO possèdent le registre
pour améliorer la perception visuelle de l'opérateur,
des Normes internationales en vigueur à un moment
excepté dans le cas d'indication contraire notifiée pour
donné.
les symboles individuels.
ISO 3461-1:1988, Principes généraux pour la création
de symboles graphiques — Partie 1: Symboles gra- 4.2  Les restrictions propres aux technologies de
phiques utilisables sur le matériel. reproduction et de représentation peuvent nécessiter
1

---------------------- Page: 3 ----------------------
©
ISO
ISO 3767-1:1998(F)
un épaississement du trait ou d'autres modifications 4.9  Les flèches utilisées dans les symboles doivent
mineures des symboles. De telles modifications sont être conformes aux prescriptions de l'ISO 4196.
acceptables si le symbole reste inchangé dans ses L'ISO 3461-1 doit être consultée pour les principes
éléments graphiques de base et facilement percepti- généraux de création des symboles.
ble par l'opérateur.
4.10  Les numéros d'enregistrement ISO/CEI des
4.3  En outre, pour améliorer l'apparence et la per-
symboles sont précisés dans toutes les parties de la
ceptibilité d'un symbole graphique ou pour le coor-
présente Norme internationale. Les numéros d'enre-
donner avec la conception du matériel où il sera
gistrement inférieurs à 5000 sont ceux de l'ISO 7000.
apposé, il peut être nécessaire de changer l'épaisseur
Les numéros d'enregistrement supérieurs à 5000 sont
du trait ou d'arrondir les angles du symbole. Le dessi-
ceux des CEI 60417-1 et CEI 60417-2.
nateur est normalement libre de faire de tels change-
ments pourvu que les caractéristiques perceptibles
4.11
Les lettres et les chiffres peuvent être utilisés
essentielles du symbole soient conservées. Voir
comme symboles mais ne sont pas enregistrés par
l'ISO 3461-1:1988, 10.2.
l'ISO/TC 145 ni publiés dans l'ISO 7000. En 9.8 à 9.17,
les lettres et les chiffres ont la signification indiquée
4.4  Pour l'utilisation réelle, tout symbole doit être
quand ils sont utilisés en association avec les
reproduit aussi grand que possible afin d'être facile-
commandes et les indicateurs de transmission sur les
ment perceptible par l'opérateur. Voir l'ISO 3461-1
tracteurs et les machines pour l'agriculture et les
pour les directives relatives à la taille appropriée des
travaux forestiers. Les fontes représentées dans la
symboles. Les symboles doivent être utilisés dans
présente partie de l'ISO 3767 ne sont pas supposées
l'orientation représentée dans la présente partie de
être restrictives: d'autres fontes peuvent être
l'ISO 3767, à moins que des indications contraires
substituées, mais on doit s'assurer que la lisibilité est
soient notifiées pour les symboles individuels.
conservée.
4.5  La plupart des symboles sont créés en utilisant
4.12  Dans la présente partie de l'ISO 3767, les
une approche de montage globale dans laquelle diffé-
symboles sont représentés à l'intérieur d'une grille
rents symboles et éléments de symbole sont combi-
carrée de 24 mm de côté (à 32 % de leur grandeur
nés d'une manière logique pour produire un nouveau
originale de la grille de base ISO). Les repères d'angle
symbole. Par exemple, le symbole 8.4 pour le filtre à
marquent les angles du carré de 75 mm de côté de la
huile du moteur est composé du symbole 6.1 pour le
grille de base de l'ISO 3461-1. Les repères d'angle ne
moteur, du symbole 6.5 pour l'huile et du symbole
font pas partie du symbole mais sont représentés
6.13 pour le filtre.
pour assurer une présentation uniforme de tous les
symboles graphiques.
4.6  Si le symbole représente une machine ou des
parties d'une machine en vue de côté, la machine doit
être présumée comme se déplaçant de la droite vers
la gauche dans la zone du symbole. Si le symbole re-
5  Couleur
présente une machine ou des parties d'une machine
5.1  Lorsqu'elles sont utilisées sur des indicateurs
en vue de dessus, la machine doit être présumée
lumineux, les couleurs suivantes ont comme significa-
comme se déplaçant de bas en haut dans la zone du
tion:
symbole.
— rouge: défaut ou sérieux dysfonctionnement;
4.7  Les symboles sur les commandes et les indica-
exige une attention immédiate;
teurs doivent présenter un bon contraste par rapport
— jaune ou ambre: en dehors des limites normales
au fond. Un symbole clair sur un fond sombre est pré-
de fonctionnement;
férable pour la plupart des commandes. Les indica-
teurs peuvent utiliser soit un symbole clair sur un fond
— vert: conditions normales de fonctionnement.
sombre, soit un symbole sombre sur un fond clair, en
fonction de l'alternative offrant la meilleure perception
5.2  En outre, certaines couleurs sont utilisées pour
visuelle. Lorsqu'une image de symbole est inversée
des fonctions spécifiques:
(par exemple, noir pour blanc et vice versa), cela doit
— bleu: indicateur de feux de route;
être réalisé sur l'ensemble du symbole.
— rouge: indicateur de signal de détresse;
4.8  Les symboles doivent être situés sur ou à côté
— vert: voyant d'indicateur de direction.
des commandes ou des indicateurs qu'ils identifient.
Lorsque plus d'un symbole est nécessaire pour une
5.3  Si des couleurs sont utilisées pour les systèmes
commande, les symboles doivent être situés, par rap-
de chauffage et/ou de refroidissement, la couleur
port à la commande, de manière que le mouvement
rouge doit être utilisée pour indiquer le chaud et la
de la commande vers un symbole produise l'action
couleur bleue doit être utilisée pour indiquer le froid.
décrite par ce symbole.
2

---------------------- Page: 4 ----------------------
©
ISO
ISO 3767-1:1998(F)
6  Configuration des symboles de base
Numéro Forme/configuration Numéro
du du Description/application du symbole d'enregistrement
symbole symbole ISO/CEI
6.1 Moteur 1156
6.2 Transmission 1166
6.3 Système hydraulique 1409
6.4 Dispositif de freinage 1399
6.5 Huile 1056
6.6 Liquide de refroidissement (eau) 0536
6.7 Air d'admission 1604
[À n'utiliser comme élément de symbole qu'en
combinaison avec d'autres symboles (par exemple:
moteur). Doit rester évidé dans toutes les applica-
tions.]
3

---------------------- Page: 5 ----------------------
©
ISO
ISO 3767-1:1998(F)
Numéro Forme/configuration Numéro
du du Description/application du symbole d'enregistrement
symbole symbole ISO/CEI
6.8 Gaz d'échappement 1605
[À n'utiliser comme élément de symbole qu'en
combinaison avec d'autres symboles (par exemple:
moteur). Doit être ombré dans toutes les applica-
tions.]
6.9 Pression 1701
(À utiliser lorsque le milieu sous pression n'est pas
spécifié.)
6.10 Pression Les exemples
d'application ne
(Pour la création d'un symbole combiné lorsque le
sont pas
milieu sous pression est spécifié. Remplacer le rec-
enregistrés
tangle dessiné par le symbole du milieu.)
6.11 Indicateur de niveau Application de
0159
6.12 Niveau de liquide Les exemples
d'application ne
(Pour la création d'un symbole combiné lorsque le
sont pas
fluide mesuré est spécifié. Remplacer le rectangle
enregistrés
dessiné par le symbole du fluide.)
6.13 Filtre 1369
6.14 Température 0034
4

---------------------- Page: 6 ----------------------
©
ISO
ISO 3767-1:1998(F)
Numéro Forme/configuration Numéro
du du Description/application du symbole d'enregistrement
symbole symbole ISO/CEI
6.15 Avarie, dysfonctionnement 1603
(À n'utiliser comme élément de symbole qu'en
combinaison avec d'autres symboles.)
6.16 Contacteur, mécanisme de démarrage 1365
6.17 Siège vu de côté 1705
6.18 Siège vu de dessus 2170
6.19 Pneumatique 2176
5

---------------------- Page: 7 ----------------------
©
ISO
ISO 3767-1:1998(F)
7  Symboles généraux
Numéro Forme/configuration Numéro
du du Description/application du symbole d'enregistrement
symbole symbole ISO/CEI
7.1 Marche, mise sous tension 5007
7.2 Arrêt, mise hors tension 5008
7.3 Marche-arrêt (deux positions stables) 5010
7.4 Embrayer 0022
(Le symbole peut être tourné de 90� pour une
représentation visuelle plus claire.)
7.5 Débrayer 0023
(Le symbole peut être tourné de 90� pour une
représentation visuelle plus claire.)
7.6 Plus, augmentation, polarité positive 5005
7.7 Moins, diminution, polarité négative 5006
6

---------------------- Page: 8 ----------------------
©
ISO
ISO 3767-1:1998(F)
Numéro Forme/configuration Numéro
du du Description/application du symbole d'enregistrement
symbole symbole ISO/CEI
7.8 Avertisseur sonore 0244
7.9 Allume-cigares 0620
7.10 Condition de charge de la batterie 0247
7.11 Horloge, commutateur horaire, minuterie 5184
7.12 Compteur d'heures, heures de fonctionnement 1366
écoulées
7.13 Ceinture de sécurité — Ceinture abdominale 1702
uniquement
7.14
Rapide Les exemples
d'application ne
sont pas
enregistrés
7

---------------------- Page: 9 ----------------------
©
ISO
ISO 3767-1:1998(F)
Numéro Forme/configuration Numéro
du du Description/application du symbole d'enregistrement
symbole symbole ISO/CEI
7.15 Lent Les exemples
d'application ne
sont pas
enregistrés
7.16 Variation continue linéaire 5004
7.17 Variation continue en rotation 1364
7.18 Volume vide 1563
7.19 Volume à moitié plein 1564
7.20 Volume plein 1565
7.21
Sens de déplacement de la machine: en avant Les exemples
d'application ne
(Remplacer le rectangle dessiné par le symbole
sont pas
approprié. Peut être tourné de 90° en sens inverse
enregistrés
des aiguilles d'une montre pour la vue de côté du
sens de déplacement en avant.)
8

---------------------- P
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
