IEC 60191-4:1999/AMD1:2001

NORME CEI
INTERNATIONALE IEC
60191-4
INTERNATIONAL
STANDARD
AMENDEMENT 1
AMENDMENT 1
2001-11
Amendement 1
Normalisation mécanique des dispositifs à
semiconducteurs –
Partie 4:
Système de codification et classification en formes
des boîtiers pour dispositifs à semiconducteurs
Amendment 1
Mechanical standardization of semiconductor
devices –
Part 4:
Coding system and classification into forms
of package outlines for semiconductor device
packages
 IEC 2001 Droits de reproduction réservés  Copyright - all rights reserved
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
C
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

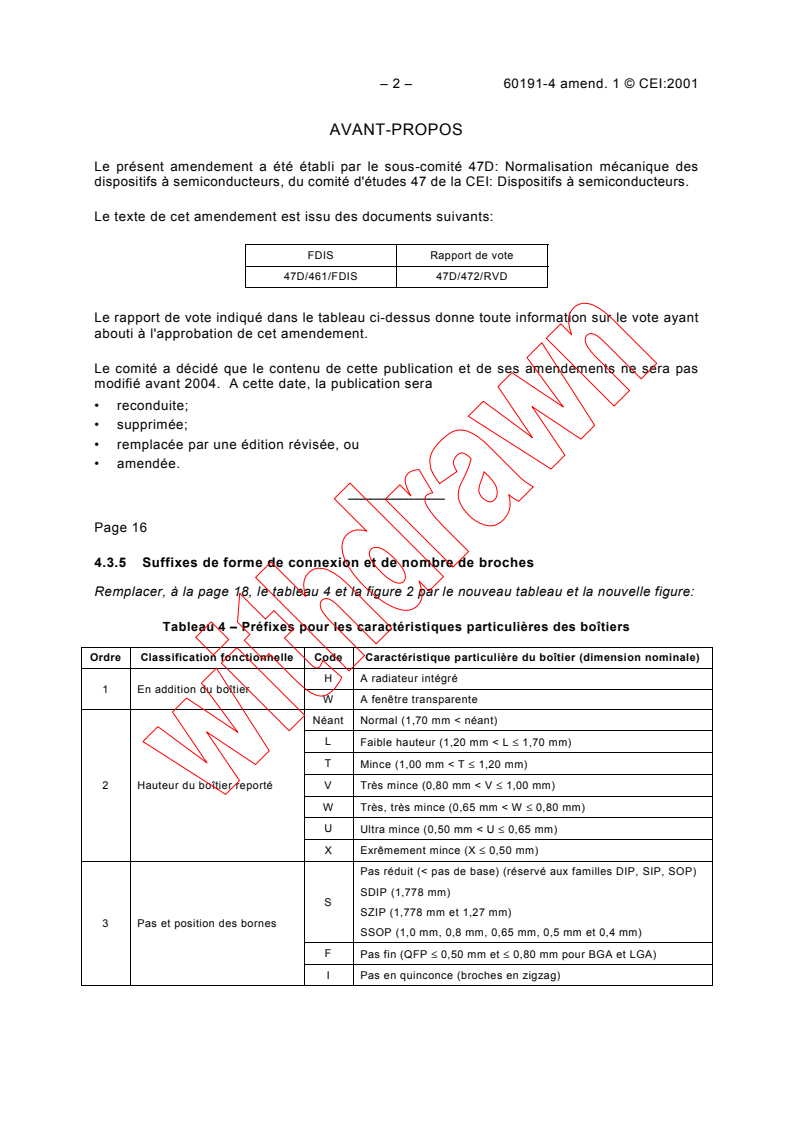

– 2 – 60191-4 amend. 1 © CEI:2001
AVANT-PROPOS
Le présent amendement a été établi par le sous-comité 47D: Normalisation mécanique des
dispositifs à semiconducteurs, du comité d'études 47 de la CEI: Dispositifs à semiconducteurs.
Le texte de cet amendement est issu des documents suivants:
FDIS Rapport de vote
47D/461/FDIS 47D/472/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cet amendement.
Le comité a décidé que le contenu de cette publication et de ses amendements ne sera pas
modifié avant 2004. A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
_____________
Page 16
4.3.5 Suffixes de forme de connexion et de nombre de broches
Remplacer, à la page 18, le tableau 4 et la figure 2 par le nouveau tableau et la nouvelle figure:
Tableau 4 – Préfixes pour les caractéristiques particulières des boîtiers
Ordre Classification fonctionnelle Code Caractéristique particulière du boîtier (dimension nominale)
H A radiateur intégré
1 En addition du boîtier
W A fenêtre transparente
Néant Normal (1,70 mm < néant)
L Faible hauteur (1,20 mm < L ≤ 1,70 mm)
T
Mince (1,00 mm < T ≤ 1,20 mm)
V
2 Hauteur du boîtier reporté Très mince (0,80 mm < V ≤ 1,00 mm)
W Très, très mince (0,65 mm < W ≤ 0,80 mm)
U Ultra mince (0,50 mm < U ≤ 0,65 mm)
X
Exrêmement mince (X ≤ 0,50 mm)
Pas réduit (< pas de base) (réservé aux familles DIP, SIP, SOP)
SDIP (1,778 mm)
S
SZIP (1,778 mm et 1,27 mm)
3 Pas et position des bornes
SSOP (1,0 mm, 0,8 mm, 0,65 mm, 0,5 mm et 0,4 mm)
F P
...
