IEC 60055-1:1997

NORME CEI
INTERNATIONALE
IEC
60055-1
INTERNATIONAL
Cinquième édition
STANDARD
Fifth edition
1997-05
Câbles isolés au papier imprégné sous gaine
métallique pour des tensions assignées inférieures
ou égales à 18/30 kV (avec âmes conductrices
en cuivre ou aluminium et à l'exclusion des câbles
à pression de gaz et à huile fluide)
Partie 1:
Essais des câbles et de leurs accessoires
Paper-insulated metal-sheathed cables for
rated voltages up to 18/30 kV (with copper or
aluminium conductors and excluding gas-pressure
and oil-filled cables)
Part 1:
Tests on cables and their accessories
Numéro de référence
Reference number
CEI/IEC 60055-1: 1997

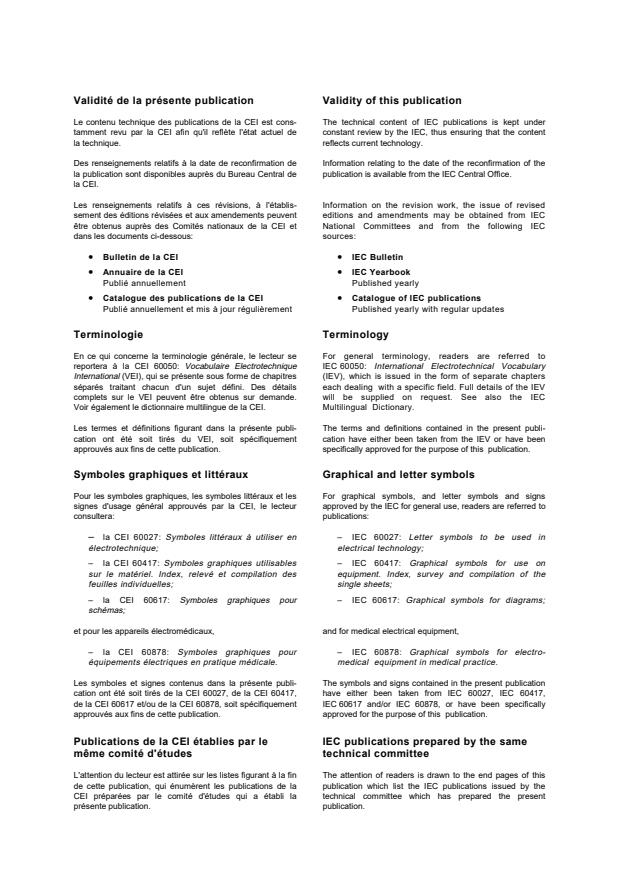

Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est cons- The technical content of IEC publications is kept under
tamment revu par la CEI afin qu'il reflète l'état actuel de constant review by the IEC, thus ensuring that the content
la technique. reflects current technology.
Des renseignements relatifs à la date de reconfirmation de Information relating to the date of the reconfirmation of the
la publication sont disponibles auprès du Bureau Central de publication is available from the IEC Central Office.
la CEI.
Les renseignements relatifs à ces révisions, à l'établis- Information on the revision work, the issue of revised
sement des éditions révisées et aux amendements peuvent editions and amendments may be obtained from IEC
être obtenus auprès des Comités nationaux de la CEI et National Committees and from the following IEC
dans les documents ci-dessous: sources:
• Bulletin de la CEI • IEC Bulletin
• Annuaire de la CEI • IEC Yearbook
Publié annuellement Published yearly
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour régulièrement Published yearly with regular updates
Terminologie Terminology
En ce qui concerne la terminologie générale, le lecteur se For general terminology, readers are referred to
reportera à la CEI 60050: Vocabulaire Electrotechnique IEC 60050: International Electrotechnical Vocabulary
International (VEI), qui se présente sous forme de chapitres (IEV), which is issued in the form of separate chapters
séparés traitant chacun d'un sujet défini. Des détails each dealing with a specific field. Full details of the IEV
complets sur le VEI peuvent être obtenus sur demande. will be supplied on request. See also the IEC
Voir également le dictionnaire multilingue de la CEI. Multilingual Dictionary.
Les termes et définitions figurant dans la présente publi- The terms and definitions contained in the present publi-
cation ont été soit tirés du VEI, soit spécifiquement cation have either been taken from the IEV or have been
approuvés aux fins de cette publication. specifically approved for the purpose of this publication.
Symboles graphiques et littéraux Graphical and letter symbols
Pour les symboles graphiques, les symboles littéraux et les For graphical symbols, and letter symbols and signs
signes d'usage général approuvés par la CEI, le lecteur approved by the IEC for general use, readers are referred to
consultera: publications:
– la CEI 60027: Symboles littéraux à utiliser en – IEC 60027: Letter symbols to be used in
électrotechnique; electrical technology;
– la CEI 60417: Symboles graphiques utilisables – IEC 60417: Graphical symbols for use on
sur le matériel. Index, relevé et compilation des equipment. Index, survey and compilation of the
feuilles individuelles; single sheets;
– la CEI 60617: Symboles graphiques pour – IEC 60617: Graphical symbols for diagrams;
schémas;
et pour les appareils électromédicaux, and for medical electrical equipment,
– la CEI 60878: Symboles graphiques pour – IEC 60878: Graphical symbols for electro-
équipements électriques en pratique médicale. medical equipment in medical practice.
Les symboles et signes contenus dans la présente publi- The symbols and signs contained in the present publication
cation ont été soit tirés de la CEI 60027, de la CEI 60417, have either been taken from IEC 60027, IEC 60417,
de la CEI 60617 et/ou de la CEI 60878, soit spécifiquement IEC 60617 and/or IEC 60878, or have been specifically
approuvés aux fins de cette publication. approved for the purpose of this publication.
Publications de la CEI établies par le IEC publications prepared by the same
même comité d'études technical committee
L'attention du lecteur est attirée sur les listes figurant à la fin The attention of readers is drawn to the end pages of this
de cette publication, qui énumèrent les publications de la publication which list the IEC publications issued by the
CEI préparées par le comité d'études qui a établi la technical committee which has prepared the present
présente publication. publication.

NORME
CEI
INTERNATIONALE
IEC
60055-1
INTERNATIONAL
Cinquième édition
STANDARD
Fifth edition
1997-05
Câbles isolés au papier imprégné sous gaine
métallique pour des tensions assignées inférieures
ou égales à 18/30 kV (avec âmes conductrices
en cuivre ou aluminium et à l'exclusion des câbles
à pression de gaz et à huile fluide)
Partie 1:
Essais des câbles et de leurs accessoires
Paper-insulated metal-sheathed cables for
rated voltages up to 18/30 kV (with copper or
aluminium conductors and excluding gas-pressure
and oil-filled cables)
Part 1:
Tests on cables and their accessories
 IEC 1997 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni utilisée No part of this publication may be reproduced or utilized in
sous quelque forme que ce soit et par aucun procédé, électronique any form or by any means, electronic or mechanical, including
ou mécanique, y compris la photocopie et les microfilms, sans photocopying and microfilm, without permission in writing from
l'accord écrit de l'éditeur. the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http: //www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
PRICE CODE U
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

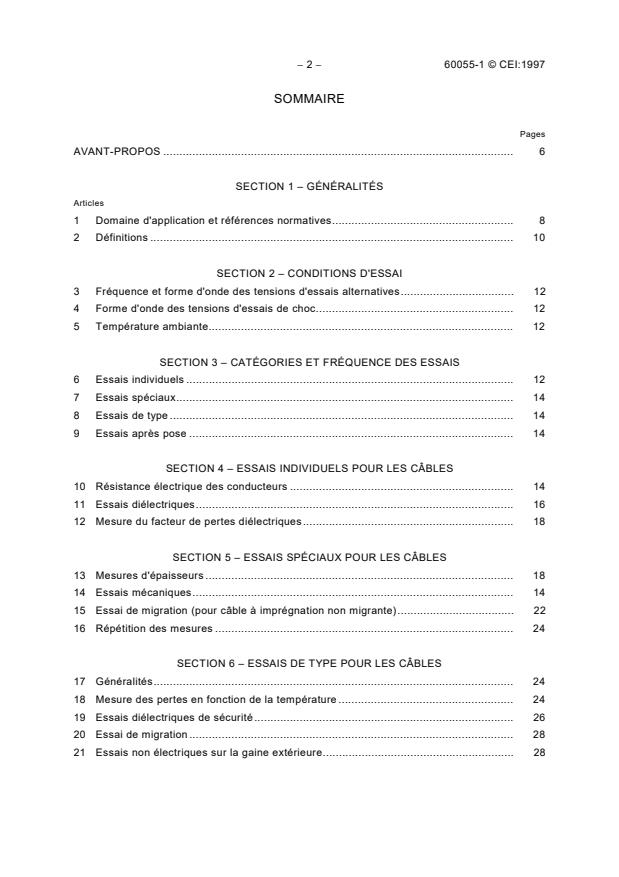

− 2 − 60055-1 © CEI:1997
SOMMAIRE
Pages
AVANT-PROPOS . 6
SECTION 1 – GÉNÉRALITÉS
Articles
1 Domaine d'application et références normatives. 8
2 Définitions. 10
SECTION 2 – CONDITIONS D'ESSAI
3 Fréquence et forme d'onde des tensions d'essais alternatives. 12
4 Forme d'onde des tensions d'essais de choc. 12
5 Température ambiante. 12
SECTION 3 – CATÉGORIES ET FRÉQUENCE DES ESSAIS
6 Essais individuels. 12
7 Essais spéciaux. 14
8 Essais de type . 14
9 Essais après pose . 14
SECTION 4 – ESSAIS INDIVIDUELS POUR LES CÂBLES
10 Résistance électrique des conducteurs . 14
11 Essais diélectriques. 16
12 Mesure du facteur de pertes diélectriques. 18
SECTION 5 – ESSAIS SPÉCIAUX POUR LES CÂBLES
13 Mesures d'épaisseurs. 18
14 Essais mécaniques. 14
15 Essai de migration (pour câble à imprégnation non migrante). 22
16 Répétition des mesures . 24
SECTION 6 – ESSAIS DE TYPE POUR LES CÂBLES
17 Généralités. 24
18 Mesure des pertes en fonction de la température . 24
19 Essais diélectriques de sécurité. 26
20 Essai de migration . 28
21 Essais non électriques sur la gaine extérieure. 28

60055-1 © IEC:1997 − 3 −
CONTENTS
Page
FOREWORD . 7
Clause
SECTION 1 – GENERAL
1 Scope and normative references. 9
2 Definitions. 11
SECTION 2 – TEST CONDITIONS
3 Frequency and waveform of power-frequency test voltages . 13
4 Waveform of impulse test voltages . 13
5 Ambient temperature. 13
SECTION 3 – CATEGORIES AND FREQUENCY OF TESTS
6 Routine tests. 13
7 Special tests. 15
8 Type tests. 15
9 Tests after installation . 15
SECTION 4 – ROUTINE TEST FOR CABLES
10 Electrical resistance of conductors. 15
11 High-voltage tests. 17
12 Power factor test . 19
SECTION 5 – SPECIAL TESTS FOR CABLES
13 Measurements of thicknesses. 19
14 Mechanical tests. 23
15 Drainage test (for non-draining cables) . 23
16 Re-test procedure. 25
SECTION 6 – TYPE TESTS FOR CABLES
17 General. 25
18 Power factor/temperature test. 25
19 Dielectric security tests. 27
20 Drainage test. 29
21 Non-electrical tests on non-metallic oversheaths. 29

− 4 − 60055-1 © CEI:1997
Articles Pages
SECTION 7 – ESSAIS DE TYPE POUR LES ACCESSOIRES
22 Généralités. 28
23 Montage des accessoires à essayer. 30
24 Conditions et étendue de l'approbation. 32
25 Méthodes d'essais. 32
26 Séquences d'essais. 32
27 Résultats d'essais. 34
SECTION 8 – ESSAIS DE TYPE POUR LES ACCESSOIRES
28 Essais diélectriques. 34
Tableaux
1 Séquences d'essais . 32
2 Séquences et prescriptions d'essais pour les extrémités . 36
3 Séquences et prescriptions d'essais pour les jonctions ou dérivations . 38
4 Résumé des tensions d'essai et des prescriptions. 40
Figures
1 Montages d'essai et nombre d'échantillons pour les extrémités . 42
2 Montages d'essai et nombre d'échantillons pour les jonctions ou dérivations . 44
A.2 Dispositif d'essai. 48
Annexes
A Essai des raccords de connexion «hydrauliquement étanches» utilisés dans les
jonctions mixtes entre câbles isolés au papier imprégné et câbles à isolant extrudé . 46
B Identification du câble d'essai . 50

60055-1 © IEC:1997 − 5 −
Clause Page
SECTION 7 – TYPE TESTS FOR ACCESSORIES
22 General. 29
23 Assembly of accessories to be tested . 31
24 Conditions and range of approval. 33
25 Test methods. 33
26 Test sequences. 33
27 Test results. 35
SECTION 8 – TESTS AFTER INSTALLATION
28 High-voltage test. 35
Tableaux
1 Test sequences . 33
2 Test sequences and requirements for terminations . 37
3 Test sequences and requirements for straight or branch-joints . 39
4 Summary of test voltages and requirements. 41
Figures
1 Test arrangements and number of samples for terminations. 43
2 Test arrangements and number of samples for joints . 45
A.1 Test set-up . 49
Annexes
A Test for “hydraulically blocked” connectors used in transition joints between paper-
impregnated cables and cables with extruded insulation. 47
B Identification of the test cable . 51

− 6 − 60055-1 © CEI:1997
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
___________
CÂBLES ISOLÉS AU PAPIER IMPRÉGNÉ SOUS GAINE MÉTALLIQUE
POUR DES TENSIONS ASSIGNÉES INFÉRIEURES OU ÉGALES À 18/30 kV
(AVEC ÂMES CONDUCTRICES EN CUIVRE OU ALUMINIUM ET À
L'EXCLUSION DES CÂBLES À PRESSION DE GAZ ET À HUILE FLUIDE)
Partie 1: Essais des câbles et de leurs accessoires
AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, rapports techniques ou guides et agréés comme tels par les Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale 60055-1 a été établie par le sous-comité 20A: Câbles de haute
tension, du comité d'études 20 de la CEI: Câbles électriques.
Cette cinquième édition annule et remplace la quatrième édition parue en 1978, et la
modification 1 (1989); elle constitue une révision technique.
Le texte de cette norme est issu de la quatrième édition, de la modification 1 et des documents
suivants:
FDIS Rapport de vote
20A/320/FDIS 20A/349/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
L'annexe A fait partie intégrante de cette norme.
L'annexe B est donnée uniquement à titre d'information.

60055-1 © IEC:1997 − 7 −
INTERNATIONAL ELECTROTECHNICAL COMMISSION
___________
PAPER-INSULATED METAL-SHEATHED CABLES FOR RATED VOLTAGES
UP TO 18/30 kV (WITH COPPER OR ALUMINIUM CONDUCTORS AND
EXCLUDING GAS-PRESSURE AND OIL-FILLED CABLES)
Part 1: Tests on cables and their accessories
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical reports or guides and they are accepted by the National Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
This International Standard 60055-1 has been prepared by subcommittee 20A: High-voltage
cables, of IEC technical committee 20: Electric cables.
This fifth edition cancels and replaces the fourth edition published in 1978 and amendment 1
(1989); it constitutes a technical revision.
The text of this standard is based on the fourth edition, amendment 1 and the following
documents:
FDIS Report on voting
20A/320/FDIS 20A/349/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
Annex A forms an integral part of this standard.
Annex B is for information only.

− 8 − 60055-1 © CEI:1997
CÂBLES ISOLÉS AU PAPIER IMPRÉGNÉ SOUS GAINE MÉTALLIQUE
POUR DES TENSIONS ASSIGNÉES INFÉRIEURES OU ÉGALES À 18/30 kV
(AVEC ÂMES CONDUCTRICES EN CUIVRE OU ALUMINIUM ET À
L'EXCLUSION DES CÂBLES À PRESSION DE GAZ ET À HUILE FLUIDE)
Partie 1: Essais des câbles et de leurs accessoires
SECTION 1 – GÉNÉRALITÉS
1 Domaine d'application et références normatives
La présente norme spécifie les essais pour câbles isolés au papier imprégné sous gaine
métallique (à l'exclusion des câbles à pression de gaz et à huile fluide), de tensions assignées
U /U comprises entre 0,6/1 kV et 18/30 kV. Elle comprend également les essais de type des
o
accessoires de tensions assignées U /U de 3,6/6 kV à 18/30 kV.
o
La section 7 définit les prescriptions d'essai de type des accessoires de câbles d'énergie de
tensions assignées de 3,6/6 (7,2) kV à 18/30 (36) kV, conformes aux sections 1 à 6 et à la
partie 2 de la présente norme.
Les accessoires de câbles particuliers tels que les câbles sous-marins ne sont pas couverts.
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente partie de la CEI 60055.
Au moment de la publication, les éditions indiquées étaient en vigueur. Tout document normatif
est sujet à révision et les parties prenantes aux accords fondés sur la présente partie de la
CEI 60055 sont invitées à rechercher la possibilité d'appliquer les éditions les plus récentes
des documents normatifs indiqués ci-après. Les membres de la CEI et de l'ISO possèdent le
registre des Normes internationales en vigueur.
CEI 60038, Tensions normales de la CEI
CEI 60050(461): 1984, Vocabulaire Electrotechnique International (VEI) – Chapitre 461: Câbles
électriques
Amendement 1 (1993)
CEI 60055-2: 1981, Câbles isolés au papier imprégné sous gaine métallique pour des tensions
assignées inférieures ou égales à 18/30 kV (avec âmes conductrices en cuivre ou aluminium
et à l'exclusion des câbles à pression de gaz et à huile fluide) – Deuxième partie: Généralités
et exigences de construction
CEI 60060-1: 1989, Techniques des essais à haute tension – Partie 1: Définitions et
prescriptions générales relatives aux essais
CEI 60071-1: 1993, Coordination de l'isolement – Partie 1: Termes, définitions, principes et
règles
CEI 60183: 1984, Guide au choix des câbles à haute tension
CEI 60228: 1978, Ames des câbles isolés
CEI 60230: 1966, Essais de choc des câbles et de leurs accessoires

60055-1 © IEC:1997 − 9 −
PAPER-INSULATED METAL-SHEATHED CABLES FOR RATED VOLTAGES
UP TO 18/30 kV (WITH COPPER OR ALUMINIUM CONDUCTORS AND
EXCLUDING GAS-PRESSURE AND OIL-FILLED CABLES)
Part 1: Tests on cables and their accessories
SECTION 1 – GENERAL
1 Scope and normative references
This standard specifies tests for impregnated paper-insulated metal-sheathed cables (excluding
gas-pressure and oil-filled cables), having rated voltages U /U from 0,6/1 kV to 18/30 kV. Type
tests on accessories for cables with rated voltages U /U from 3,6/6 kV to 18/30 kV are included.
Section 7 specifies the test requirements for type testing of accessories for power cables with
rated voltages from 3,6/6 (7,2) kV up to 18/30 (36) kV, complying with section 1 to section 6
and part 2 of this standard.
Accessories for particular cables, such as submarine cables, are not included.
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this part of IEC 60055. At the time of publication, the editions indicated
were valid. All normative documents are subject to revision, and parties to agreements based
on this part of IEC 60055 are encouraged to investigate the possibility of applying the most
recent editions of the normative documents indicated below. Members of IEC and ISO maintain
registers of currently valid International Standards.
IEC 60038: IEC standard voltages
IEC 60050(461): 1984, International Electrotechnical Vocabulary (IEV) – Chapter 461: Electric
cables
Amendment 1 (1993)
IEC 60055-2: 1981, Paper-insulated metal-sheathed cables for rated voltages up to 18/30 kV
(with copper or aluminium conductors and excluding gas-pressure and oil-filled cables) – Part
2: General and construction requirements
IEC 60060-1: 1989, High-voltage test techniques – Part 1: General definitions and test
requirements
IEC 60071-1: 1993, Insulation co-ordination – Part 1: Terms, definitions, principles and rules
IEC 60183: 1984, Guide to the selection of high-voltage cables
IEC 60228: 1978, Conductors of insulated cables
IEC 60230: 1966, Impulse tests on cables and their accessories

− 10 − 60055-1 © CEI:1997
CEI 60811-1-1: 1993, Méthodes d'essais communes pour les matériaux d'isolation et de
gainage des câbles électriques – Partie 1: Méthodes d'application générale – Section 1:
Mesure des épaisseurs et des dimensions extérieures – Détermination des propriétés
mécaniques
CEI 60986: 1989, Guide aux limites de température de court-circuit des câbles électriques de
tension assignée de 1,8/3 (3,6) kV à 18/30 (36) kV
CEI 61442: 1997, Câbles électriques – Méthodes d'essai des accessoires de câbles d'énergie
de tensions assignées de 6 kV (U = 7,2 kV) à 30 kV (U = 36 kV)
m m
2 Définitions
Les définitions suivantes ont été adoptées pour la présente norme:
2.1 tensions assignées:
U Tension assignée à fréquence industrielle entre conducteur et écran ou gaine
o
métallique pour laquelle le câble est établi.
U Tension assignée à fréquence industrielle entre conducteurs de phase pour laquelle le
câble est établi.
2.2 tensions les plus élevées pour le matériel U :
m
Les tensions les plus élevées pour le matériel U sont indiquées dans le tableau suivant.
m
Toutes les valeurs, sauf celle de 1,2 kV, proviennent des systèmes de la série I de la CEI
60038, tableau III, et de la CEI 60071-1, tableau I.
U U U
Tensions assignées des câbles / Tensions les plus élevées pour le matériel
o m
kV kV
0,6/1 (1,2)
1,8/3 et 3/3 3,6
3,6/6 et 6/6 7,2
6/10 et 8,7/10 12
8,7/15 17,15
12/20 24
18/30 36
2.3 durée des défauts à la terre:
re
1 catégorie Durée de chaque défaut à la terre inférieure à 8 h, durée totale pour une
année inférieure à 125 h.
e
2 catégorie Toutes durées dépassant la première catégorie.
2.4 valeur assignée: Valeur prescrite, qui doit être garantie par le fabricant, et qui est
toujours associée à des tolérances définies.
2.5 valeur approximative: Valeur qui n'est ni garantie, ni vérifiée; elle et utilisée, par
exemple, pour le calcul d'autres dimensions.
2.6 valeurs mesurées: Valeurs résultant de mesures ou d'essais exécutés selon des
méthodes spécifiées.
60055-1 © IEC:1997 − 11 −
IEC 60811-1-1: 1993, Common test methods for insulating and sheathing materials of electric
cables – Part 1: Methods for general application – Section 1: Measurement of thickness and
overall dimensions – Tests for determining the mechanical properties
IEC 60986: 1989, Guide to the short-circuit temperature limits of electric cables with a rated
voltage from 1,8/3 (3,6) kV to 18/30 (36) kV
IEC 61442: 1997, Electric cables – Test methods for accessories for power cables with rated
voltages from 6 kV (U = 7,2 kV) up to 30 kV (U = 36 kV)
m m
2 Definitions
For the purpose of this standard, the following definitions have been adopted:
2.1 rated voltages:
U The rated power-frequency voltage between conductor and screen or metallic sheath
o
for which the cable is designed.
U The rated power-frequency voltage between phase conductors for which the cable is
designed.
2.2 highest voltage for equipment U :
m
The highest voltages for equipment U are given in the following table. All but the value of
m
1,2 kV are taken from the Series I system of IEC 60038, table III, and IEC 60071-1, table I.
U U U
Rated voltages of cables / Highest voltages for equipment
o m
kV kV
0,6/1 (1,2)
1,8/3 and 3/3 3,6
3,6/6 and 6/6 7,2
6/10 and 8,7/10 12
8,7/15 17,15
12/20 24
18/30 36
2.3 earth fault duration:
Category 1 – Each earth fault up to 8 h, total duration per year up to 125 h.
Category 2 – All durations exceeding Category 1.
2.4 rated values: Values specified always in connection with a specified tolerance which
have to be guaranteed by the manufacturer.
2.5 approximate values: A value which is neither guaranteed nor checked; it is used, for
example, for the calculaton of other dimensional values.
2.6 measured values: Values resulting from measurements or tests, carried out according to
specified methods.
− 12 − 60055-1 © CEI:1997
2.7 raccord de connexion: pièce métallique permettant de raccorder entre elles des âmes
de câbles [VEI 461-17-03]
2.8 extrémité: dispositif monté à l'extrémité d'un câble pour assurer la liaison électrique avec
d'autres parties d'un réseau et maintenir l'isolement jusqu'au point de connexion [VEI 461-10-01]
2.9 extrémité intérieure: extrémité destinée à être utilisée sans exposition au rayonnement
solaire ou aux intempéries
2.10 extrémité extérieure: extrémité destinée à être utilisée avec exposition soit au
rayonnement solaire, soit aux intempéries, soit aux deux
2.11 boîte d'extrémité, coffret d'extrémité: boîte remplie d'air ou de mélange, entourant
complètement une extrémité [VEI 461-10-03 modifiée]
2.12 jonction: accessoire assurant le raccordement entre deux câbles pour former un circuit
continu [VEI 461-11-01]
2.13 dérivation: accessoire assurant le raccordement d'un câble dérivé sur un câble
principal [VEI 461-11-07 modifiée]
2.14 accessoire mixte: jonction ou dérivation assurant le raccordement entre des câbles
isolés au papier et des câbles à isolant extrudé [VEI 461-11-04 modifiée]
SECTION 2 – CONDITIONS D'ESSAI
3 Fréquence et forme d'onde des tensions d'essais alternatives
La fréquence des tensions d'essais alternatives doit être comprise entre 49 Hz et 61 Hz. Leur
forme d'onde doit être sensiblement sinusoïdale.
4 Forme d'onde des tensions d'essais de choc
La forme d'onde doit être conforme aux prescriptions de la CEI 60230.
5 Température ambiante
Sauf indication contraire pour un essai particulier, les essais doivent s'effectuer à une
température ambiante comprise entre 5 °C et 35 °C.
SECTION 3 – CATÉGORIES ET FRÉQUENCE DES ESSAIS DE CÂBLES
6 Essais individuels
Les essais individuels (voir la section 4), effectués par le fabricant sur la totalité des longueurs
de câbles terminés, sont destinés à vérifier le bon état de la fourniture. Par accord entre
l'acheteur et le fabricant, il peut être prévu de renoncer à tout ou partie de ces essais.

60055-1 © IEC:1997 − 13 −
2.7 connector: A metallic device to connect cable conductors together. [IEV 461-17-03]
2.8 termination: A device fitted to the end of a cable to ensure electrical connection with
other parts of the system and to maintain the insulation up to the point of connection. [IEV 461-
10-01]
2.9 indoor termination: A termination intended for use where it is not exposed to either solar
radiation or weathering
2.10 outdoor termination: A termination intended for use where it is exposed to either solar
radiation or weathering or both
2.11 terminal box: An air- or compound-filled box fully enclosing a termination. [IEV 461-10-03
modified]
2.12 straight-joint: An accessory making a connection between two cables to form a
continuous circuit [IEV 461-11-01]
2.13 branch-joint: An accessory making a connection of a branch cable to a main cable.
[IEV 461-11-07 modified]
2.14 transition joint: A straight or branch joint making a connection between paper-insulated
cables and cables with extruded insulation [IEV 461-11-04 modified]
SECTION 2 – TEST CONDITIONS
3 Frequency and waveform of power-frequency test voltages
The frequency of alternating test voltages shall be not less than 49 Hz and not more than
61 Hz. The waveform of such voltages shall be substantially sinusoidal.
4 Waveform of impulse test voltages
The waveform shall be in accordance with IEC 60230.
5 Ambient temperature
The test shall be made at an ambient temperature between 5 °C and 35 °C, unless otherwise
specified for the particular test.
SECTION 3 – CATEGORIES AND FREQUENCY OF TESTS FOR CABLES
6 Routine tests
Routine tests (see Section 4) are made by the manufacturer on all finished cable lengths, to
demonstrate the integrity of the cable. By agreement between the purchaser and the
manufacturer, the routine tests may be wholly or partly omitted on the delivery lengths.

− 14 − 60055-1 © CEI:1997
7 Essais spéciaux
Si l'acheteur le demande lors de la commande, les essais particuliers précisés à la section 5
doivent être effectués par le constructeur sur un nombre convenu d'échantillons de câbles finis
ou de composants prélevés sur des câbles finis, pour vérifier la conformité du produit fini avec
la spécification correspondante.
Pour la mesure des dimensions, le nombre d'échantillons ne doit pas excéder 10 % du nombre
de longueurs précisé dans le contrat.
Pour l'essai mécanique et l'essai de migration, le nombre d'échantillons ne doit pas être
supérieur aux valeurs indiquées dans le tableau qui suit:
Longueur de câbles Nombre d'échantillons
pour câbles de tension U
o
Câbles multipolaires Câbles unipolaires
Supérieure à Inférieure ou Supérieure à Inférieure ou
égale à égale à <8,7 kV
≥8,7 kV
km km km km
2 10 4 20 0 1
10 20 20 40 1 2
20 30 40 60 2 3
etc. etc. etc.
8 Essais de type
Ces essais sont effectués par le fabricant, au cours de la période initiale de mise au point d'un
nouveau type d'isolation ou de constitution de câble, en vue d'en déterminer les
caractéristiques de service. Ces essais sont d'une nature telle qu'une fois qu'ils ont été
exécutés, ils n'ont pas à être répétés, à moins qu'il n'ait été apporté, au matériau isolant ou à
la constitution des câbles, des modifications de nature à changer leurs caractéristiques de
service.
9 Essais après pose
Sont exécutés pour vérifier le bon état du câble et des accessoires après l'installation.
SECTION 4 – ESSAIS INDIVIDUELS POUR LES CÂBLES
10 Résistance électrique des conducteurs
a) Pour les câbles multipolaires, la mesure doit être faite sur tous les conducteurs de
chaque longueur de câble choisie pour les essais individuels.
b) La longueur de câble complète ou l'échantillon prélevé sur elle sont placés dans le local
d'essai, maintenu à température sensiblement constante, pendant au moins 12 h avant
l'essai.
Si l'on doute que la température du conducteur soit égale à celle du local, on mesure la
résistance après séjour de 24 h du câble dans le local d'essai. En variante, la résistance
peut être mesurée sur un échantillon court du conducteur, conditionné pendant 1 h au
moins dans un bain d'huile à température régulée à température constante.

60055-1 © IEC:1997 − 15 −
7 Special tests
When requested by the purchaser at the time of ordering, the special tests detailed in Section 5
shal be made by the manufacturer on an agreed number of samples of completed cables or
components taken from completed cables to verify that the finished product meets the design
specification.
For measurement of dimensions, the number of samples shall not exceed 10 % of the number
of lengths in the contract.
For the mechanical test and drainage test, the number of samples shall be not greater than
shown in the following table:
Cable length Number of samples
for cables with voltage U
o
Multicore cables Single-core cables
Above Up to and Above Up to and
including including <8,7 kV
≥8,7 kV
km km km km
2 10 4 20 0 1
10 20 20 40 1 2
20 30 40 60 2 3
and so on and so on and so on
8 Type tests
Type tests are made by the manufacturer during the initial phase of developing a new grade of
insulation or cable design, in order to establish performance characteristics. These tests are of
such a nature that, after they have been made, they need not be repeated unless changes are
made in either the insulating material or the cable design, thus altering the performance
characteristics.
9 Tests after installation
Tests after installation are made to demonstrate the integrity of the cable and its accessories
as installed.
SECTION 4 – ROUTINE TESTS FOR CABLES
10 Electrical resistance of conductors
a) For multicore cables, the measurement shall be made on all conductors of each cable
length selected for the routine tests.
b) The complete cable length, or a sample therefrom, shall be placed in the test room,
which shall be maintained at a reasonably constant temperature, for at least 12 h before the
test.
If it is doubtful whether the conductor temperature is the same as the room temperature, the
resistance shall be measured after the cable has been in the test room for 24 h.
Alternatively, the resistance shall be measured on a short sample of conductor, conditioned
for at least 1 h ina temperature-controlled oil bath at constant temperature.

− 16 − 60055-1 © CEI:1997
La valeur mesurée sera ramenée à la résistance de 1 km de câble et à une température de
20 °C au moyen des formules appropriées et des coefficients indiqués à l'article 5 de la CEI
60228.
c) La résistance de chaque conducteur en courant continu à 20 °C doit être conforme aux
tableaux I et II de la CEI 60228.
11 Essais diélectriques
11.1 Câbles à champ radial
Cet essai consiste à appliquer une tension à fréquence industrielle, durant 5 min, entre chaque
conducteur et l'écran ou la gaine. La tension d'essai est la suivante:
–2,5 U + 2 kV pour les câbles jusqu'à 3,6 kV/6 kV y compris, et
o
–2,5 U pour les câbles de tension 6/10 kV et au-dessus.
o
La tension doit être élevée progressivement jusqu'à la valeur spécifiée. Il ne doit pas se
produire de perforation de l'isolant.
Par accord entre l'acheteur et le fabricant, cet essai peut également être effectué avec une
tension continue, de valeur 2,4 fois plus élevée que la tension alternative, et une durée de
5 min.
11.2 Câbles à champ non radial
L'essai peut être effectué, soit sous tension triphasée, soit sous forme d'essais monophasés
successifs comme décrits ci-dessous. La tension est élevée progressivement jusqu'à la valeur
spécifiée. Il ne doit pas se produire de perforation de l'isolant.
11.2.1 Essai triphasé (pour câbles tripolaires uniquement)
La tension est appliquée aux conducteurs à l'aide d'un transformateur triphasé, dont le neutre
est raccordé à la gaine métallique du câble.
Les tensions d'essai entre phases sont:
–2,5 U + 2 kV pour câbles jusqu'à 6/6 kV; et
–2,5 U pour les câbles de 6/10 kV et au-dessus.
La durée de l'essai est de 5 min.
Pour des câbles de tensions assignées de 3/3, 6/6 et 8,7/10 kV, un essai complémentaire doit
être exécuté. Il consiste à appliquer une tension monophasée entre l'ensemble des
conducteurs d'une part et la gaine métallique d'autre part. Pour cet essai, la tension sera la
valeur spécifiée en 11.2.2 et sa durée d'application de 5 min.
11.2.2 Essai monophasé
Des essais monophasés successifs doivent être effectués de telle manière qu'il y ait, durant
5 min entre chaque conducteur et l'ensemble des autres raccordés à la gaine métallique,
application d'une tension égale à:
 UU+ 
o
2,5 × + 2kV pour câbles jusqu'à 6/6 kV; et
 
 
UU+
o
2,5 × pour câbles de 6/10 kV et au-dessus.
60055-1 © IEC:1997 − 17 −
The measured value of resistance shall be corrected to a temperature of 20 °C and 1 km
length by using the appropriate formulae and factors in IEC 60228, clause 5.
c) The d.c. resistance of each conductor at 20 °C shall comply with IEC 60228, tables I and
II.
11 High-voltage tests
11.1 Radial-field cables
This test shall be made with a power-frequency test voltage applied for 5 min between each
conductor and sheath or screen. The test voltage shall be:
–2,5 U + 2 kV for cables rated up to 3,6/6 kV; and
o
–2,5 U for cables rated 6/10 kV and above.
o
The voltage shall be gradually increased to the specified value. No breakdown of the insulation
shall occur.
Alternatively, by agreement between the purchaser and the manufacturer, the test may be
made with direct current, the applied voltage being 2,4 times the power-frequency test voltage
and the duration of the test 5 min.
11.2 Non-radial-field cables
This test may be made either as a three-phase test or as a series of single-phase tests as
described below. The voltage shall be increased gradually to the specified value. No
breakdown of the insulation shall occur.
11.2.1 Three-phase test (for three-core cables only)
The test voltage is applied by a three-phase transformer to the conductors, whilst the neutral
point of the transformer is connected to the metallic sheath.
The test voltage between phases shall be:
–2,5 U + 2 kV for cables rated up to 6/6 kV, and
–2,5 U for cables rated 6/10 kV and above.
The duration shall be 5 min.
For cables with rated voltage 3/3, 6/6 and 8,7/10 kV, an additional test shall be made, applying
a single-phase voltage between the conductors connected together and the sheath. The test
voltage for the additional test shall be the voltage specified in 11.2.2 and its duration 5 min.
11.2.2 Single-phase test
A series of single-phase tests shall be made in such a way that a test voltage equal to:
 UU+ 
o
2,5 × + 2kV for cables rated up to 6/6 kV; and
 
 
UU+
o
2,5 × for cables rated 6/10 kV and above,
is applied for 5 min in turn between each conductor and the other conductors connected
together and to the metallic sheath.

− 18 − 60055-1 © CEI:1997
Par accord entre l'acheteur et le fabricant, cet
...
