Power transformers - Part 10: Determination of sound levels

IEC 60076-10:2016 defines sound pressure and sound intensity measurement methods from which sound power levels of transformers, reactors and their associated cooling devices are determined. The methods are applicable to transformers, reactors and their cooling devices - either fitted to or separate from the transformer - as covered by the IEC 60076 and IEC 61378 series. This standard is primarily intended to apply to measurements made at the factory. Conditions on-site can be very different because of the proximity of objects, including other transformers. Nevertheless, this standard is applied to the extent possible for on site measurements. This edition includes the following significant technical changes with respect to the previous edition:
- additional useful definitions introduced;
- definition of distribution type transformers introduced for the purpose this standard;
- new clause for sound level measurement specification introduced;
- requirement for 1/3 octave band measurements introduced for transformers other than distribution type transformers;
- standard measurement distance changed from 0,3 m to 1 m for transformers other than distribution type transformers;
- height of measurement surface is now clearly defined to count from the reflecting plane;
- measurement surface formula unified;
- correction criteria for intensity method introduced;
- rules for sound measurements on dry-type reactors introduced;
- figures revised;
- new informative test report templates introduced (Annex B);
- IEC 60076-10-1 (application guide) revised in parallel providing worthwhile information for the use of this standard.

Transformateurs de puissance - Partie 10: Détermination des niveaux de bruit

L'IEC 60076-10:2016 définit les méthodes de mesure de la pression acoustique et de l'intensité acoustique par lesquelles sont déterminés les niveaux de puissance acoustique des transformateurs, des bobines d'inductance et de leurs dispositifs de refroidissement associés. Les méthodes sont applicables aux transformateurs, aux bobines d'inductance et à leurs dispositifs de refroidissement - qu'ils soient installés sur le transformateur ou en soient séparés - comme décrit dans les séries IEC 60076 et IEC 61378. La présente norme est principalement destinée aux mesures effectuées en usine. Les conditions sur le site peuvent être très différentes, à cause de la proximité d'autres objets, en particulier d'autres transformateurs. Néanmoins, la présente norme est appliquée dans la mesure du possible aux mesures sur le site. Cette édition inclut les modifications techniques majeures suivantes par rapport à l'édition précédente:
- introduction de définitions utiles supplémentaires;
- introduction d'une définition des transformateurs de distribution pour les besoins de la présente norme;
- introduction d'un nouvel article relatif à la spécification des mesures du niveau de bruit;
- introduction d'une exigence relative aux mesures de la bande de 1/3 d'octave concernant les transformateurs autres que les transformateurs de distribution;
- modification de la distance de mesure normalisée qui passe de 0,3 m à 1 m pour les transformateurs autres que les transformateurs de distribution;
- la hauteur de la surface de mesure est désormais clairement définie à partir du plan réfléchissant;
- unification de la formule relative à la surface de mesure;
- introduction de critères de correction concernant la méthode d'intensité;
- introduction de règles relatives aux mesures du son sur des bobines d'inductance de type sec;
- révision des figures;
- introduction de nouveaux modèles de rapport d'essai informatifs (Annexe B);
- révision de l'IEC 60076-10-1 (guide d'application) en parallèle et ajout d'informations utiles relatives à l'utilisation de la présente norme.

General Information

Status
Published
Publication Date
23-Mar-2016
Technical Committee
Current Stage
PPUB - Publication issued
Start Date
15-May-2016
Completion Date
24-Mar-2016
Ref Project

Relations

Buy Standard

Standard
IEC 60076-10:2016 - Power transformers - Part 10: Determination of sound levels
English and French language
124 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (Sample)


IEC 60076-10 ®
Edition 2.0 2016-03
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
colour
inside
Power transformers –
Part 10: Determination of sound levels

Transformateurs de puissance –
Partie 10: Détermination des niveaux de bruit

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form
or by any means, electronic or mechanical, including photocopying and microfilm, without permission in writing from
either IEC or IEC's member National Committee in the country of the requester. If you have any questions about IEC
copyright or have an enquiry about obtaining additional rights to this publication, please contact the address below or
your local IEC member National Committee for further information.

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite
ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie
et les microfilms, sans l'accord écrit de l'IEC ou du Comité national de l'IEC du pays du demandeur. Si vous avez des
questions sur le copyright de l'IEC ou si vous désirez obtenir des droits supplémentaires sur cette publication, utilisez
les coordonnées ci-après ou contactez le Comité national de l'IEC de votre pays de résidence.

IEC Central Office Tel.: +41 22 919 02 11
3, rue de Varembé Fax: +41 22 919 03 00
CH-1211 Geneva 20 info@iec.ch
Switzerland www.iec.ch
About the IEC
The International Electrotechnical Commission (IEC) is the leading global organization that prepares and publishes
International Standards for all electrical, electronic and related technologies.

About IEC publications
The technical content of IEC publications is kept under constant review by the IEC. Please make sure that you have the
latest edition, a corrigenda or an amendment might have been published.

IEC Catalogue - webstore.iec.ch/catalogue Electropedia - www.electropedia.org
The stand-alone application for consulting the entire The world's leading online dictionary of electronic and
bibliographical information on IEC International Standards, electrical terms containing 20 000 terms and definitions in
Technical Specifications, Technical Reports and other English and French, with equivalent terms in 15 additional
documents. Available for PC, Mac OS, Android Tablets and languages. Also known as the International Electrotechnical
iPad. Vocabulary (IEV) online.

IEC publications search - www.iec.ch/searchpub IEC Glossary - std.iec.ch/glossary
The advanced search enables to find IEC publications by a 65 000 electrotechnical terminology entries in English and
variety of criteria (reference number, text, technical French extracted from the Terms and Definitions clause of
committee,…). It also gives information on projects, replaced IEC publications issued since 2002. Some entries have been
and withdrawn publications. collected from earlier publications of IEC TC 37, 77, 86 and

CISPR.
IEC Just Published - webstore.iec.ch/justpublished

Stay up to date on all new IEC publications. Just Published IEC Customer Service Centre - webstore.iec.ch/csc
details all new publications released. Available online and If you wish to give us your feedback on this publication or
also once a month by email. need further assistance, please contact the Customer Service
Centre: csc@iec.ch.
A propos de l'IEC
La Commission Electrotechnique Internationale (IEC) est la première organisation mondiale qui élabore et publie des
Normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.

A propos des publications IEC
Le contenu technique des publications IEC est constamment revu. Veuillez vous assurer que vous possédez l’édition la
plus récente, un corrigendum ou amendement peut avoir été publié.

Catalogue IEC - webstore.iec.ch/catalogue Electropedia - www.electropedia.org
Application autonome pour consulter tous les renseignements
Le premier dictionnaire en ligne de termes électroniques et
bibliographiques sur les Normes internationales,
électriques. Il contient 20 000 termes et définitions en anglais
Spécifications techniques, Rapports techniques et autres
et en français, ainsi que les termes équivalents dans 15
documents de l'IEC. Disponible pour PC, Mac OS, tablettes
langues additionnelles. Egalement appelé Vocabulaire
Android et iPad.
Electrotechnique International (IEV) en ligne.

Recherche de publications IEC - www.iec.ch/searchpub
Glossaire IEC - std.iec.ch/glossary
La recherche avancée permet de trouver des publications IEC 65 000 entrées terminologiques électrotechniques, en anglais
en utilisant différents critères (numéro de référence, texte, et en français, extraites des articles Termes et Définitions des
comité d’études,…). Elle donne aussi des informations sur les publications IEC parues depuis 2002. Plus certaines entrées
projets et les publications remplacées ou retirées. antérieures extraites des publications des CE 37, 77, 86 et

CISPR de l'IEC.
IEC Just Published - webstore.iec.ch/justpublished

Service Clients - webstore.iec.ch/csc
Restez informé sur les nouvelles publications IEC. Just
Published détaille les nouvelles publications parues. Si vous désirez nous donner des commentaires sur cette
Disponible en ligne et aussi une fois par mois par email. publication ou si vous avez des questions contactez-nous:
csc@iec.ch.

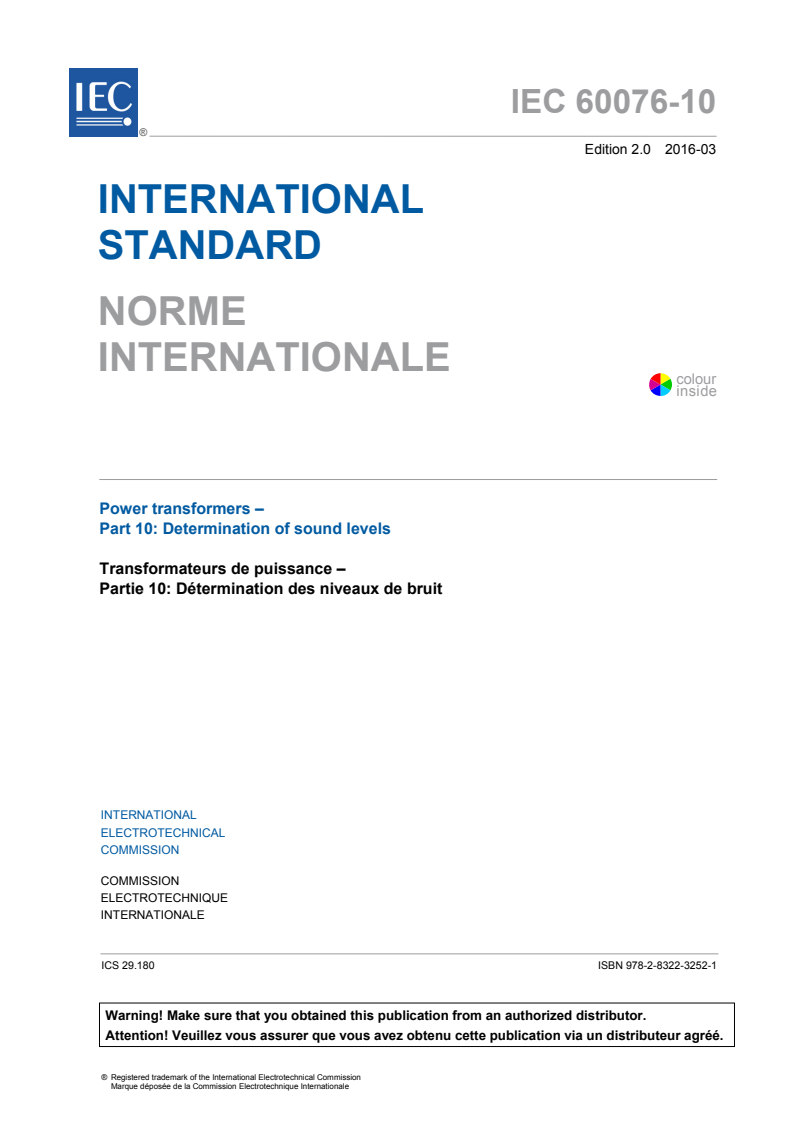

IEC 60076-10 ®
Edition 2.0 2016-03
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
colour
inside
Power transformers –
Part 10: Determination of sound levels

Transformateurs de puissance –

Partie 10: Détermination des niveaux de bruit

INTERNATIONAL
ELECTROTECHNICAL
COMMISSION
COMMISSION
ELECTROTECHNIQUE
INTERNATIONALE
ICS 29.180 ISBN 978-2-8322-3252-1

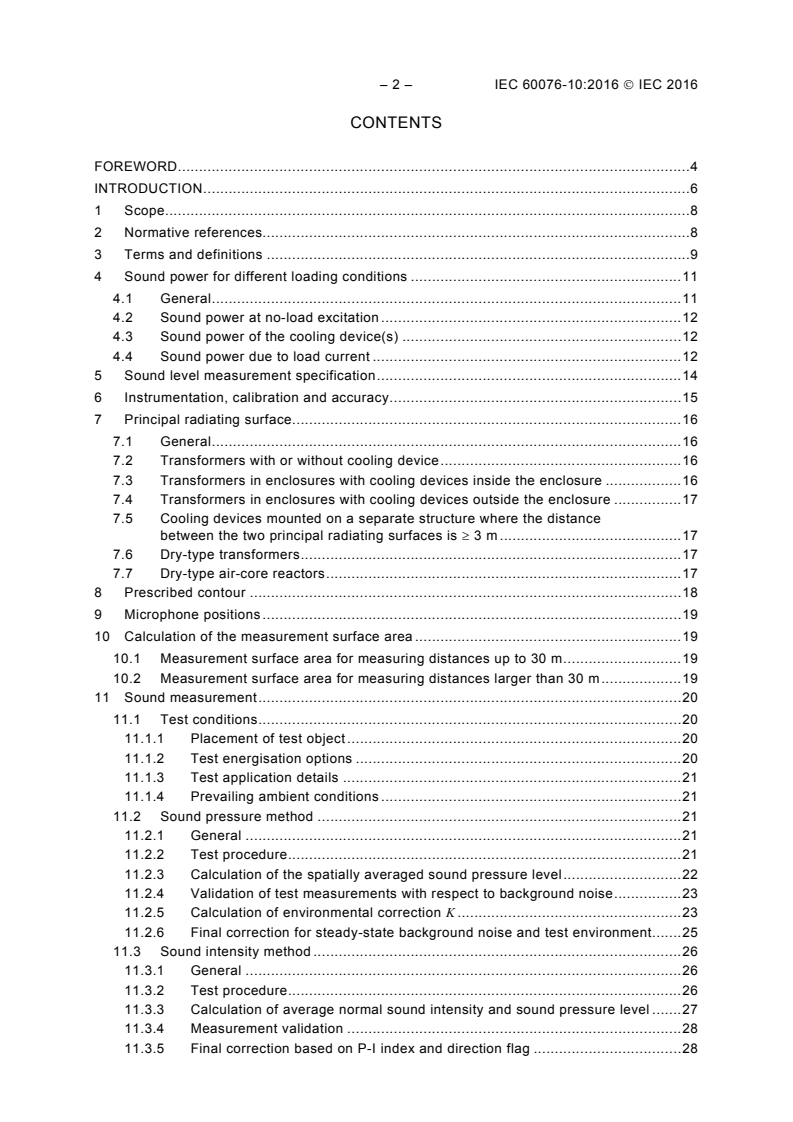

– 2 – IEC 60076-10:2016  IEC 2016
CONTENTS
FOREWORD . 4
INTRODUCTION . 6
1 Scope . 8
2 Normative references. 8
3 Terms and definitions . 9
4 Sound power for different loading conditions . 11
4.1 General . 11
4.2 Sound power at no-load excitation . 12
4.3 Sound power of the cooling device(s) . 12
4.4 Sound power due to load current . 12
5 Sound level measurement specification . 14
6 Instrumentation, calibration and accuracy . 15
7 Principal radiating surface . 16
7.1 General . 16
7.2 Transformers with or without cooling device . 16
7.3 Transformers in enclosures with cooling devices inside the enclosure . 16
7.4 Transformers in enclosures with cooling devices outside the enclosure . 17
7.5 Cooling devices mounted on a separate structure where the distance
between the two principal radiating surfaces is ≥ 3 m . 17
7.6 Dry-type transformers . 17
7.7 Dry-type air-core reactors . 17
8 Prescribed contour . 18
9 Microphone positions . 19
10 Calculation of the measurement surface area . 19
10.1 Measurement surface area for measuring distances up to 30 m . 19
10.2 Measurement surface area for measuring distances larger than 30 m . 19
11 Sound measurement . 20
11.1 Test conditions . 20
11.1.1 Placement of test object . 20
11.1.2 Test energisation options . 20
11.1.3 Test application details . 21
11.1.4 Prevailing ambient conditions . 21
11.2 Sound pressure method . 21
11.2.1 General . 21
11.2.2 Test procedure . 21
11.2.3 Calculation of the spatially averaged sound pressure level . 22
11.2.4 Validation of test measurements with respect to background noise . 23
11.2.5 Calculation of environmental correction K . 23
11.2.6 Final correction for steady-state background noise and test environment . 25
11.3 Sound intensity method . 26
11.3.1 General . 26
11.3.2 Test procedure . 26
11.3.3 Calculation of average normal sound intensity and sound pressure level . 27
11.3.4 Measurement validation . 28
11.3.5 Final correction based on P-I index and direction flag . 28

12 Determination of sound power level by calculation . 29
13 Logarithmic addition and subtraction of individual sound levels . 29
14 Far-field calculations for distances larger than 30 m . 30
15 Presentation of results . 31
Annex A (informative) Narrow-band and time-synchronous measurements . 40
A.1 General considerations . 40
A.2 Narrow-band measurement . 40
A.2.1 General . 40
A.2.2 Post processing of narrow-band measurements to exclude background
noise . 41
A.3 Time-synchronous averaging technique . 41
Annex B (informative) Typical report of sound level determination . 42
B.1 Sound pressure method . 42
B.2 Sound pressure method – Appendix for the point-by-point procedure. 50
B.3 Sound intensity method . 51
B.4 Sound intensity method – Appendix for the point-by-point procedure . 59
Bibliography . 60

Figure 1 – Typical microphone path / positions for sound measurement on
transformers excluding cooling devices . 33
Figure 2 – Typical microphone path / positions for sound measurement on transformers
having cooling devices mounted either directly on the tank or on a separate structure
spaced < 3 m away from the principal radiating surface of the main tank . 34
Figure 3 – Typical microphone path / positions for sound measurement on transformers
having separate cooling devices spaced < 3 m away from the principal radiating
surface of the main tank . 35
Figure 4 – Typical microphone path / positions for sound measurement on cooling
devices mounted on a separate structure spaced ≥ 3 m away from the principal
radiating surface of the transformer . 36
Figure 5 – Typical microphone positions for sound measurement on dry-type
transformers w
...
