IEC 60115-8-10:2026
(Main)Fixed resistors for use in electronic equipment - Part 8-10: Blank detail specification: Surface mount (SMD) low-power film resistors for assembly on circuit boards, for general electronic equipment, classification level G
General Information
- Abstract
IEC 60115-8-10:2026 is applicable to the drafting of detail specifications for surface mount (SMD) low-power film resistors, classified to level G, based on the definition of the product classification levels in IEC 60115‑1:2020, 3.4.
This edition includes the following significant technical changes with respect to the previous edition IEC 60115‑8‑1:2014:
a) it supports solderability testing for both traditional lead-bearing soldering and up-to-date lead-free soldering, as required;
b) it supports the provision of detailed visual acceptance criteria;
c) it includes the requirement for a visual examination of the primary and proximity packaging;
d) it provides for the inclusion of specific visual acceptance criteria, to be applied in addition to those given in Annex B of the sectional specification IEC 60115‑8:2023.
- Status
- Published
- Publication Date
- 17-Sep-2026
- Technical Committee
- TC 40 - Capacitors and resistors for electronic equipment
- Drafting Committee
- MT 60115-8-1 - TC 40/MT 60115-8-1
- Current Stage
- PPUB - Publication issued
- Start Date
- 18-Sep-2026
- Completion Date
- 09-Oct-2026
Buy Documents
IEC 60115-8-10:2026 - Fixed resistors for use in electronic equipment - Part 8-10: Blank detail specification: Surface mount (SMD) low-power film resistors for assembly on circuit boards, for general electronic equipment, classification level G
IEC 60115-8-10:2026 - Résistances fixes utilisées dans les équipements électroniques - Partie 8-10: Spécification particulière-cadre: Résistances à couche, à faible dissipation, pour montage en surface (CMS) pour assemblage sur cartes de circuit imprimé pour des équipements électroniques généraux, niveau de classification G
Relations
- Effective Date
- 05-Sep-2023
Buy Documents
IEC 60115-8-10:2026 - Fixed resistors for use in electronic equipment - Part 8-10: Blank detail specification: Surface mount (SMD) low-power film resistors for assembly on circuit boards, for general electronic equipment, classification level G
IEC 60115-8-10:2026 - Résistances fixes utilisées dans les équipements électroniques - Partie 8-10: Spécification particulière-cadre: Résistances à couche, à faible dissipation, pour montage en surface (CMS) pour assemblage sur cartes de circuit imprimé pour des équipements électroniques généraux, niveau de classification G
Frequently Asked Questions
IEC 60115-8-10:2026 is a standard published by the International Electrotechnical Commission (IEC). Its full title is "Fixed resistors for use in electronic equipment - Part 8-10: Blank detail specification: Surface mount (SMD) low-power film resistors for assembly on circuit boards, for general electronic equipment, classification level G". This standard covers: IEC 60115-8-10:2026 is applicable to the drafting of detail specifications for surface mount (SMD) low-power film resistors, classified to level G, based on the definition of the product classification levels in IEC 60115‑1:2020, 3.4. This edition includes the following significant technical changes with respect to the previous edition IEC 60115‑8‑1:2014: a) it supports solderability testing for both traditional lead-bearing soldering and up-to-date lead-free soldering, as required; b) it supports the provision of detailed visual acceptance criteria; c) it includes the requirement for a visual examination of the primary and proximity packaging; d) it provides for the inclusion of specific visual acceptance criteria, to be applied in addition to those given in Annex B of the sectional specification IEC 60115‑8:2023.
IEC 60115-8-10:2026 is applicable to the drafting of detail specifications for surface mount (SMD) low-power film resistors, classified to level G, based on the definition of the product classification levels in IEC 60115‑1:2020, 3.4. This edition includes the following significant technical changes with respect to the previous edition IEC 60115‑8‑1:2014: a) it supports solderability testing for both traditional lead-bearing soldering and up-to-date lead-free soldering, as required; b) it supports the provision of detailed visual acceptance criteria; c) it includes the requirement for a visual examination of the primary and proximity packaging; d) it provides for the inclusion of specific visual acceptance criteria, to be applied in addition to those given in Annex B of the sectional specification IEC 60115‑8:2023.
IEC 60115-8-10:2026 is classified under the following ICS (International Classification for Standards) categories: 31.040.10 - Fixed resistors. The ICS classification helps identify the subject area and facilitates finding related standards.
IEC 60115-8-10:2026 has the following relationships with other standards: It is inter standard links to IEC 60115-8-1:2014. Understanding these relationships helps ensure you are using the most current and applicable version of the standard.
IEC 60115-8-10:2026 is available in PDF format for immediate download after purchase. The document can be added to your cart and obtained through the secure checkout process. Digital delivery ensures instant access to the complete standard document.
Standards Content (Sample)

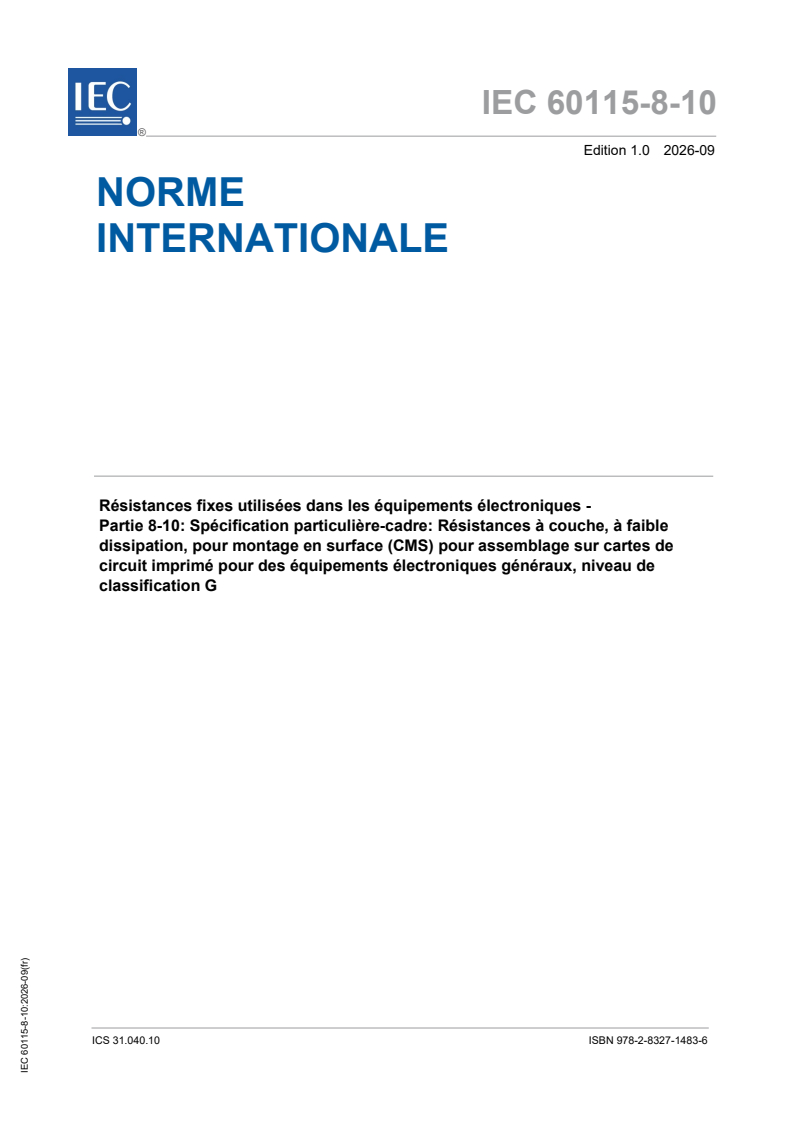

IEC 60115-8-10 ®
Edition 1.0 2026-09
INTERNATIONAL
STANDARD
Fixed resistors for use in electronic equipment -
Part 8-10: Blank detail specification: Surface mount (SMD) low-power film
resistors for assembly on circuit boards, for general electronic equipment,
classification level G
ICS 31.040.10 ISBN 978-2-8327-1483-6
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or
by any means, electronic or mechanical, including photocopying and microfilm, without permission in writing from either
IEC or IEC's member National Committee in the country of the requester. If you have any questions about IEC copyright
or have an enquiry about obtaining additional rights to this publication, please contact the address below or your local
IEC member National Committee for further information.
IEC Secretariat Tel.: +41 22 919 02 11
3, rue de Varembé info@iec.ch
CH-1211 Geneva 20 www.iec.ch
Switzerland
About the IEC
The International Electrotechnical Commission (IEC) is the leading global organization that prepares and publishes
International Standards for all electrical, electronic and related technologies.
About IEC publications
The technical content of IEC publications is kept under constant review by the IEC. Please make sure that you have the
latest edition, a corrigendum or an amendment might have been published.
IEC publications search - IEC Products & Services Portal - products.iec.ch
webstore.iec.ch/advsearchform Discover our powerful search engine and read freely all the
publications previews, graphical symbols and the glossary.
The advanced search enables to find IEC publications by a
variety of criteria (reference number, text, technical With a subscription you will always have access to up to date
committee, …). It also gives information on projects, content tailored to your needs.
replaced and withdrawn publications.
Electropedia - www.electropedia.org
The world's leading online dictionary on electrotechnology,
IEC Just Published - webstore.iec.ch/justpublished
Stay up to date on all new IEC publications. Just Published containing more than 22 500 terminological entries in English
details all new publications released. Available online and and French, with equivalent terms in 25 additional languages.
once a month by email. Also known as the International Electrotechnical Vocabulary
(IEV) online.
IEC Customer Service Centre - webstore.iec.ch/csc
If you wish to give us your feedback on this publication or
need further assistance, please contact the Customer
Service Centre: sales@iec.ch.

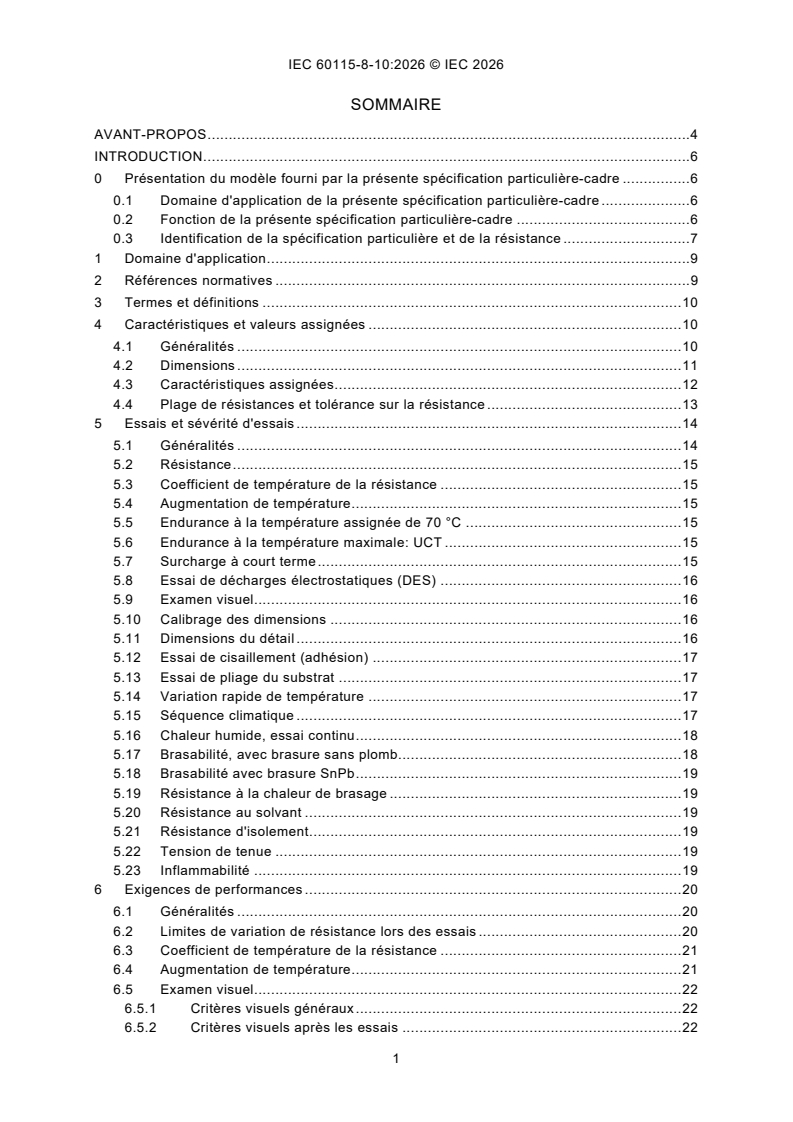

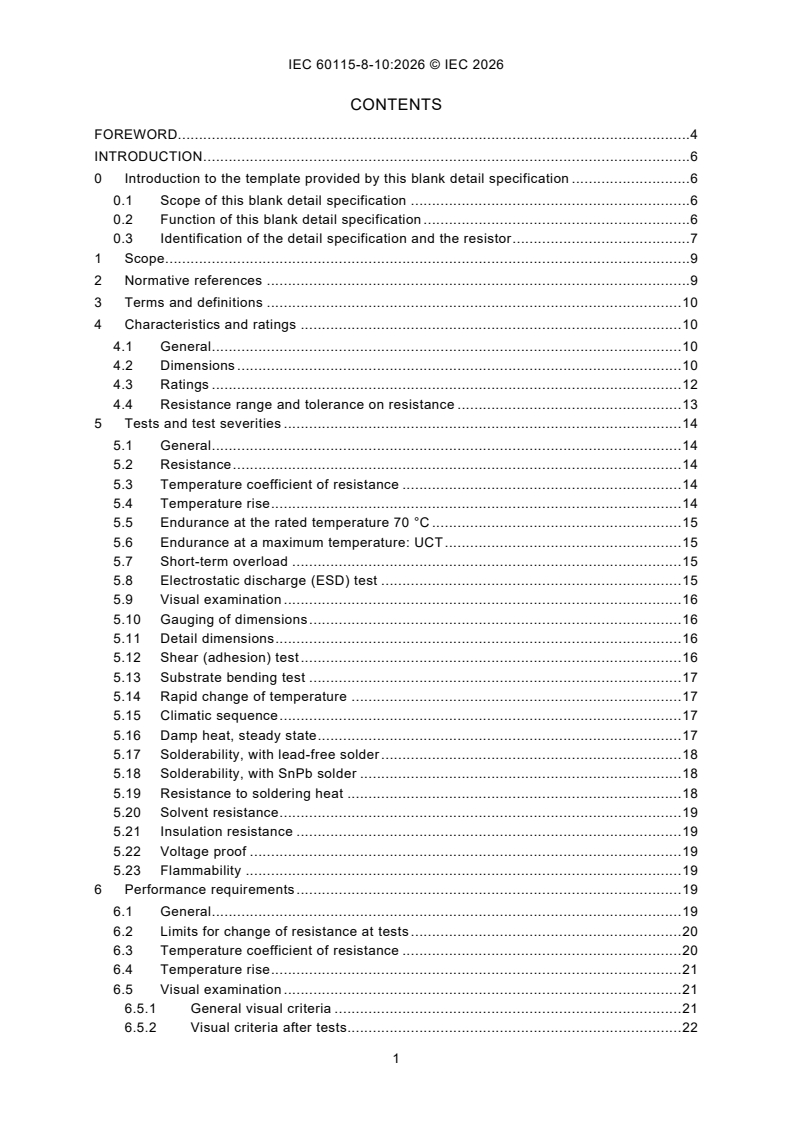

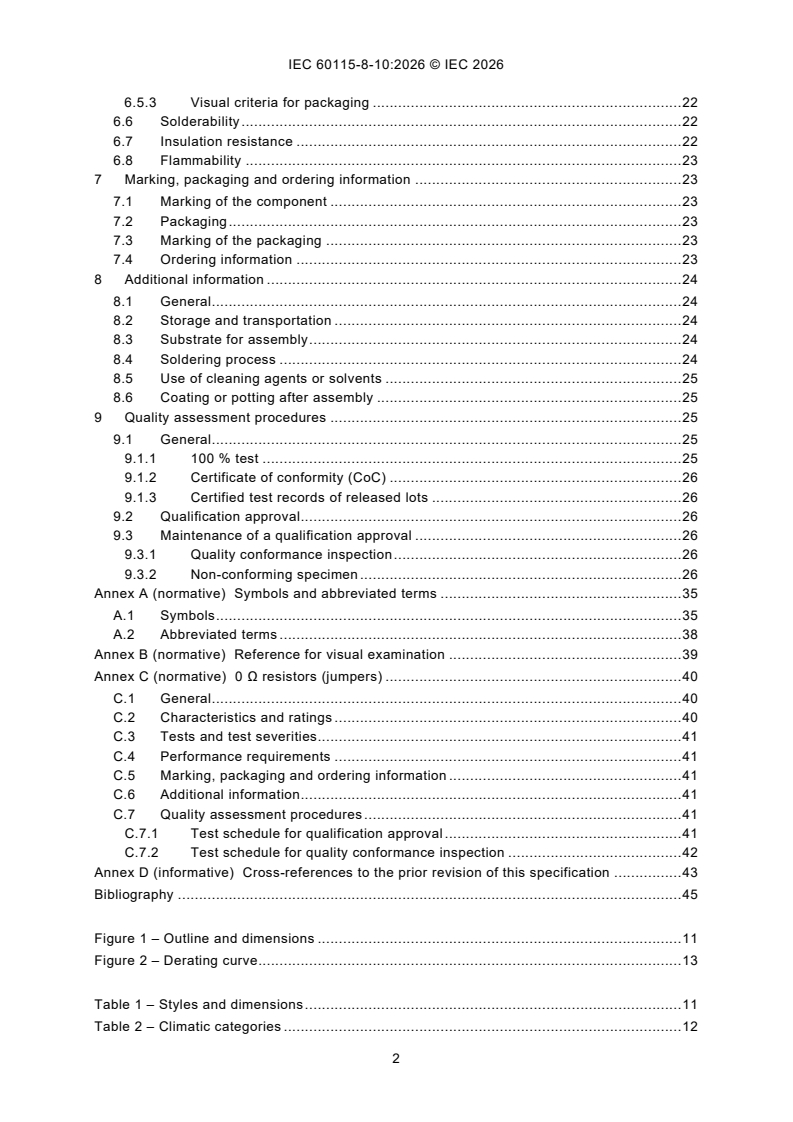

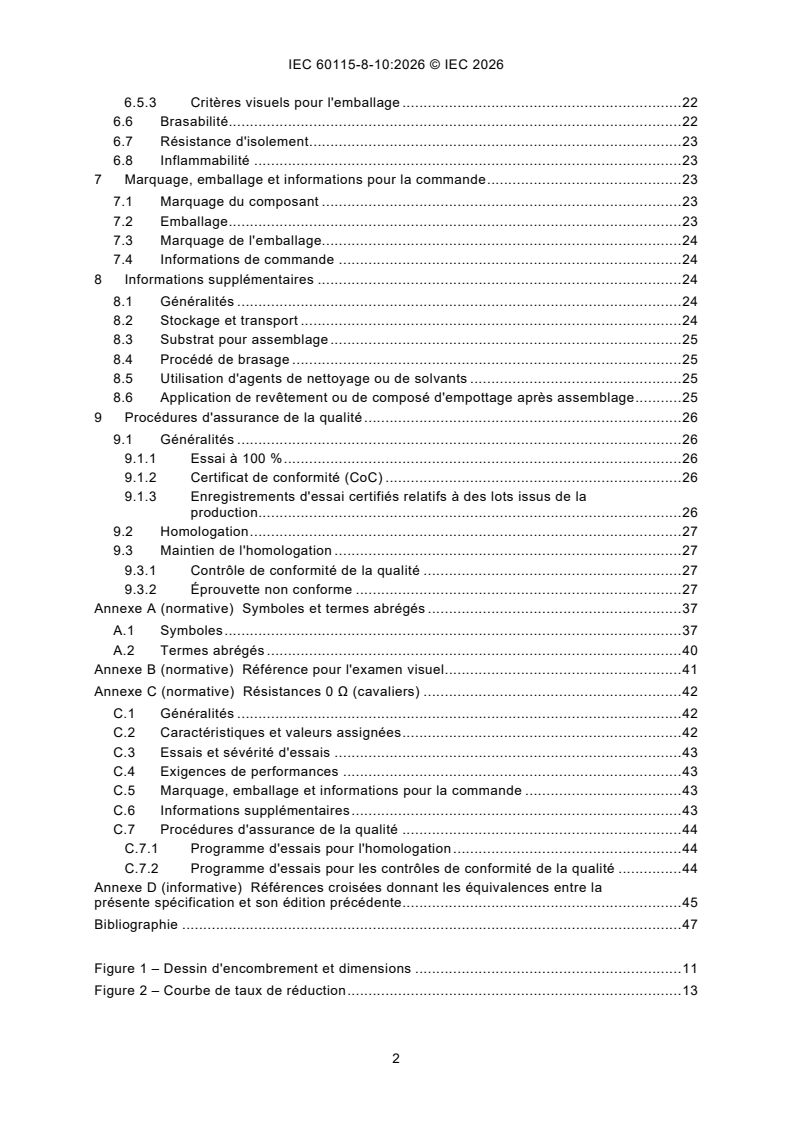

CONTENTS
FOREWORD. 4
INTRODUCTION . 6
0 Introduction to the template provided by this blank detail specification . 6
0.1 Scope of this blank detail specification . 6
0.2 Function of this blank detail specification . 6
0.3 Identification of the detail specification and the resistor . 7
1 Scope . 9
2 Normative references . 9
3 Terms and definitions . 10
4 Characteristics and ratings . 10
4.1 General . 10
4.2 Dimensions . 10
4.3 Ratings . 12
4.4 Resistance range and tolerance on resistance . 13
5 Tests and test severities . 14
5.1 General . 14
5.2 Resistance . 14
5.3 Temperature coefficient of resistance . 14
5.4 Temperature rise . 14
5.5 Endurance at the rated temperature 70 °C . 15
5.6 Endurance at a maximum temperature: UCT . 15
5.7 Short-term overload . 15
5.8 Electrostatic discharge (ESD) test . 15
5.9 Visual examination . 16
5.10 Gauging of dimensions . 16
5.11 Detail dimensions . 16
5.12 Shear (adhesion) test . 16
5.13 Substrate bending test . 17
5.14 Rapid change of temperature . 17
5.15 Climatic sequence . 17
5.16 Damp heat, steady state . 17
5.17 Solderability, with lead-free solder . 18
5.18 Solderability, with SnPb solder . 18
5.19 Resistance to soldering heat . 18
5.20 Solvent resistance . 19
5.21 Insulation resistance . 19
5.22 Voltage proof . 19
5.23 Flammability . 19
6 Performance requirements . 19
6.1 General . 19
6.2 Limits for change of resistance at tests . 20
6.3 Temperature coefficient of resistance . 20
6.4 Temperature rise . 21
6.5 Visual examination . 21
6.5.1 General visual criteria . 21
6.5.2 Visual criteria after tests . 22
6.5.3 Visual criteria for packaging . 22
6.6 Solderability . 22
6.7 Insulation resistance . 22
6.8 Flammability . 23
7 Marking, packaging and ordering information . 23
7.1 Marking of the component . 23
7.2 Packaging . 23
7.3 Marking of the packaging . 23
7.4 Ordering information . 23
8 Additional information . 24
8.1 General . 24
8.2 Storage and transportation . 24
8.3 Substrate for assembly . 24
8.4 Soldering process . 24
8.5 Use of cleaning agents or solvents . 25
8.6 Coating or potting after assembly . 25
9 Quality assessment procedures . 25
9.1 General . 25
9.1.1 100 % test . 25
9.1.2 Certificate of conformity (CoC) . 26
9.1.3 Certified test records of released lots . 26
9.2 Qualification approval . 26
9.3 Maintenance of a qualification approval . 26
9.3.1 Quality conformance inspection . 26
9.3.2 Non-conforming specimen . 26
Annex A (normative) Symbols and abbreviated terms . 35
A.1 Symbols . 35
A.2 Abbreviated terms . 38
Annex B (normative) Reference for visual examination . 39
Annex C (normative) 0 Ω resistors (jumpers) . 40
C.1 General . 40
C.2 Characteristics and ratings . 40
C.3 Tests and test severities . 41
C.4 Performance requirements . 41
C.5 Marking, packaging and ordering information . 41
C.6 Additional information . 41
C.7 Quality assessment procedures . 41
C.7.1 Test schedule for qualification approval . 41
C.7.2 Test schedule for quality conformance inspection . 42
Annex D (informative) Cross-references to the prior revision of this specification . 43
Bibliography . 45
Figure 1 – Outline and dimensions . 11
Figure 2 – Derating curve . 13
Table 1 – Styles and dimensions . 11
Table 2 – Climatic categories . 12
Table 3 – Ratings . 12
Table 4 – Temperature coefficients, tolerances and resistance ranges for climatic
category . / . / . . 13
Table 5 – Short-term overload duration . 15
Table 6 – ESD test voltages . 16
Table 7 – Shear test force . 16
Table 8 – Additional cycles of the damp heat, cyclic test . 17
Table 9 – Damp heat, steady state test duration . 18
Table 10 – Limits for change of resistance at tests . 20
Table 11 – Permitted change of resistance due to the variation of temperature. 21
Table 12 – Test schedule for the qualification approval . 27
Table 13 – Test schedule for quality conformance inspection . 31
Table C.1 – Climatic category . 40
Table C.2 – Ratings for 0 Ω resistors . 40
Table D.1 – Cross-references to clauses of the prior edition . 43
Table D.2 – Cross-references to figures of the prior edition . 44
Table D.3 – Cross-references to tables of the prior edition . 44
INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
Fixed resistors for use in electronic equipment -
Part 8-10: Blank detail specification: Surface mount (SMD)
low-power film resistors for assembly on circuit boards,
for general electronic equipment, classification level G
FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote international
co-operation on all questions concerning standardization in the electrical and electronic fields. To this end and
in addition to other activities, IEC publishes International Standards, Technical Specifications, Technical Reports,
Publicly Available Specifications (PAS) and Guides (hereafter referred to as "IEC Publication(s)"). Their
preparation is entrusted to technical committees; any IEC National Committee interested in the subject dealt with
may participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. IEC collaborates closely with the International Organization for
Standardization (ISO) in accordance with conditions determined by agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all
interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence between
any IEC Publication and the corresponding national or regional publication shall be clearly indicated in the latter.
5) IEC itself does not provide any attestation of conformity. Independent certification bodies provide conformity
assessment services and, in some areas, access to IEC marks of conformity. IEC is not responsible for any
services carried out by independent certification bodies.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) IEC draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). IEC takes no position concerning the evidence, validity or applicability of any claimed patent rights in
respect thereof. As of the date of publication of this document, IEC had not received notice of (a) patent(s), which
may be required to implement this document. However, implementers are cautioned that this may not represent
the latest information, which may be obtained from the patent database available at https://patents.iec.ch. IEC
shall not be held responsible for identifying any or all such patent rights.
IEC 60115-8-10 has been prepared by IEC technical committee 40: Capacitors and resistors
for electronic equipment. It is an International Standard.
This edition includes the following significant technical changes with respect to the previous
edition IEC 60115-8-1:2014:
a) it supports solderability testing for both traditional lead-bearing soldering and up-to-date
lead-free soldering, as required;
b) it supports the provision of detailed visual acceptance criteria;
c) it includes the requirement for a visual examination of the primary and proximity packaging;
d) it provides for the inclusion of specific visual acceptance criteria, to be applied in addition
to those given in Annex B of the sectional specification IEC 60115-8:2023.
The text of this International Standard is based on the following documents:
Draft Report on voting
40/3264/CDV 40/3309/RVC
Full information on the voting for its approval can be found in the report on voting indicated in
the above table.
The language used for the development of this International Standard is English.
A list of all parts in the IEC 60115 series, published under the general title Fixed resistors for
use in electronic equipment, can be found on the IEC website.
This document was drafted in accordance with ISO/IEC Directives, Part 2, and developed in
accordance with ISO/IEC Directives, Part 1 and ISO/IEC Directives, IEC Supplement, available
at www.iec.ch/members_experts/refdocs. The main document types developed by IEC are
described in greater detail at www.iec.ch/publications.
The committee has decided that the contents of this document will remain unchanged until the
stability date indicated on the IEC website under webstore.iec.ch in the data related to the
specific document. At this date, the document will be
– reconfirmed,
– withdrawn, or
– revised.
INTRODUCTION
0 Introduction to the template provided by this blank detail specification
COMMENT This introduction is not intended to be copied into the drafted detail specification. Therefore, it is
positioned in front of the conventional document structure and clause numbering range. It nevertheless contains
normative requirements to the drafted detail specification.
0.1 Scope of this blank detail specification
This part of IEC 60115-8 is applicable to the drafting of detail specifications for surface mount
(SMD) low-power film resistors, classified to level G, based on the definition of the product
classification levels in IEC 60115-1:2020, 3.4.
Another part of IEC 60115-8 provides a separate blank detail specification for the drafting of
detail specifications for surface mount (SMD) low-power film resistors, classified to level P and
to level R.
Yet other parts of IEC 60115-8 may be issued to provide blank detail specifications for the
drafting of detail specifications for surface mount (SMD) resistors, of other technologies or of
other classification levels.
0.2 Function of this blank detail specification
A blank detail specification is a supplementary document to the sectional specification and
contains requirements for style, layout and minimum contents of detail specifications. Detail
specifications not complying with these requirements shall not be accepted as being in
accordance with IEC specifications nor shall they be described as such.
Detail specifications complying with the requirements of this blank detail specification are a
legitimate basis for the quality assessment of leaded fixed low-power film resistors under an
adequate quality assessment system, e.g. the IEC Quality Assessment System for Electronic
Components (IECQ System), whereas the plain blank detail specification is not a suitable basis.
The detail specification should contain a table of contents prior the first page of the actual
specification.
In the preparation of the detail specification, the content of IEC 60115-8:2023, 8.2 shall be
taken into account. The detail specification should be written by using the preferred values
given in IEC 60115-8.
Units, graphical symbols and letter symbols shall, whenever possible, be taken from those
prescribed by the following standards:
– IEC 60027-1, Letter symbols to be used in electrical technology - Part 1: General
– IEC 60617, Graphical symbols for diagrams
– IEC 80000 (all parts), Quantities and units
– ISO 80000 (all parts), Quantities and units
This blank detail specification uses for its purpose two different kinds of notes:
– NOTE For notes which give additional information intended to assist the
understanding or use of the resulting document and therefore shall be copied
as NOTE into the drafted detail specification. As outlined in the ISO/IEC
directives, these notes shall not contain any requirement, instruction,
recommendation or permission.
– COMMENT For editorial notes which are intended to aid and direct the specification
writer and therefore shall not be copied into the drafted detail specification.
In order to accomplish their function, editorial notes require the use of
instructions, recommendations and permissions addressed to the writer of
the detail specification.
0.3 Identification of the detail specification and the resistor
The first page of the detail specification should have a layout starting with a title block as
recommended on the following page.
The numbers in square brackets are editorial references, which are not intended to be copied
into the drafted detail specification, and which correspond to the following information on the
contents which shall be inserted in the indicated fields.
[1] The name of the standardisation organisation under whose authority the detail specification
is published and, if applicable, the organization from whom the detail specification is
available.
[2] The number allocated to the detail specification by the IEC or by the responsible
standardisation organisation, together with the date of issue and issue number, as
applicable. Further reference details required by the responsible standardisation
organisation or quality assessment system may be given here, including an established
mark of conformity, as applicable.
[3] The number and issue date and number, as applicable, of the relevant generic specification,
sectional specification and blank detail specification, where the referenced issues shall be
the most recent issues of the respective specifications.
[4] The title of the detail specification, providing a short description of the type of resistors.
This entry should support the discrimination between similar specifications and should be
suitable for an entry in a register of approvals or in a catalogue of standards. It may duplicate
information given in fields [6] and [7] and in the textual scope in Clause 1.
[5] An outline drawing or illustration of the products. This entry should aid the easy recognition
of the specified resistors and, if possible, support the discrimination between similar
specifications. It may duplicate information given in Figure 1.
[6] Information on the typical construction of the resistors (where applicable), information of the
specified resistors being insulated or non-insulated (see IEC 60115-1:2020, 3.1.7), and
information on compatibility with a specific soldering process (if applicable, see 8.4). This
entry may duplicate information given in the textual scope in Clause 1.
[7] The classification level of the resistors covered by this detail specification, the level of
quality assessment (Assessment level EZ), and the general level of stability requirements
at performance tests (Stability class).
This information may duplicate information given in the textual scope in Clause 1.
[8] Optional field for table notes.
[9] Statement(s) about the availability of information on components qualified to this detail
specification, if applied within a full quality assessment system.
Example for the use within the IECQ system:
Information about components qualified to this detail specification is available in the
approvals section of the website http://www.iecq.org.
Specification available from: IEC 60115-8-10xx:20yy
[1] [2]
Electronic components of assessed quality in accordance with:
Generic specification: IEC 60115-1:2020 [3]
Sectional specification: IEC 60115-8:2023
Blank detail specification: IEC 60115-8-10:2026
FIXED RESISTORS FOR USE IN ELECTRONIC EQUIPMENT –
Part 8-10xx: Detail specification – Surface mount (SMD) low-power film resistors for assembly on circuit
boards, …, for general electronic equipment, classification level G
[4]
Technology …
[6]
Insulated / Non-insulated
[5] Termination plating …
Product classification level G
Assessment level EZ [7]
Stability classes .
[8]
COMMENT The remainder of this page is intentionally left empty in order to start Clause 1 on top of the next page.
Information about components qualified to this detail specification is available ….
[9]
Fixed resistors for use in electronic equipment -
Part 8-10: Blank detail specification: Surface mount (SMD)
low-power film resistors for assembly on circuit boards,
for general electronic equipment, classification level G
COMMENT The above title without the introductory word "blank" is to become the title of the intended detail
specification, which is drafted on the basis of this blank detail specification.
The actual title of the intended detail specification should hold some wording descriptive for the particular kind of
components covered therein, where indicated by "…", in order to support the differentiation between parallel detail
specification on the same level. An example for such descriptive wording would be: "rectangular shape, stability
classes 0,1; 0,25".
1 Scope
COMMENT The text of this clause may repeat information already given in some fields of the above title block.
Essential information on the special type of components covered by the drafted detail specification may be added,
preferably at the place marked with "…".
This detail specification specifies the characteristics and ratings of surface mount (SMD) film
resistors for use in electronic equipment, which are typically assembled on the surface of circuit
boards.
...
The resistors covered herein are classified to level G, as defined in IEC 60115-1:2020, 3.4 for
general electronic equipment, typically operated under benign or moderate environmental
conditions, where the major requirement is function. Examples for level G include consumer
products and telecommunication user terminals.
This detail specification is based upon the blank detail specification IEC 60115-8-10:2026.
This detail specification establishes test schedules and performance requirements permitting
the quality assessment of the resistors covered herein according to the quality assessment
procedures prescribed by IEC 60115-1:2020, Annex Q.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies.
For undated references, the latest edition of the referenced document (including any
amendments) applies.
IEC 60062:2016, Marking codes for resistors and capacitors
IEC 60063, Preferred number series for resistors and capacitors
IEC 60115-1:2020, Fixed resistors for use in electronic equipment - Part 1: Generic
specification
IEC 60115-8:2023, Fixed resistors for use in electronic equipment - Part 8: Sectional
specification: Fixed surface mount resistors
specification: Surface mount (SMD) low-power film resistors for assembly on circuit boards, for
general electronic equipment, classification level G
IEC 60286-3, Packaging of components for automatic handling - Part 3: Packaging of surface
mount components on continuous tapes
IEC 61193-2:2007, Quality assessment systems - Part 2: Selection and use of sampling plans
for inspection of electronic components and packages
IEC 61760-1, Surface mounting technology - Part 1: Standard method for the specification of
surface mounting components (SMDs)
...
COMMENT 1 The above list of normative references provides an example and needs to be adapted to the actual
requirements of the drafted detail specification, indicated by the space marked with "…", which however does not
preclude from sorting in proper numerical order.
COMMENT 2 According to the ISO/IEC directives, dated references are required when reference is made to a
specific part of the referenced standard and generally should be applied only in such cases.
COMMENT 3 It is recommended to update any dated references to the most recent revision of the referenced
standard when drafting a detail specification. This involves updating of the dated normative references within the
text of the drafted detail specification.
3 Terms and definitions
For the purposes of this document, the terms and definitions given in IEC 60115-1 and in
IEC 60115-8, as well as the following, apply.
ISO and IEC maintain terminology databases for use in standardization at the following
addresses:
– IEC Electropedia: available at https://www.electropedia.org/
– ISO Online browsing platform: available at https://www.iso.org/obp
…
COMMENT Any terms and their respective definitions specifically required for the scope of the drafted detail
specification may be inserted in the space marked with "…", using the prescribed numbering and format. Otherwise,
the above statement should be reduced to "For the purposes of this document, the terms and definitions given in
IEC 60115-1 and in IEC 60115-8 apply." if no further terms or definitions are required in the drafted detail
specification.
4 Characteristics and ratings
4.1 General
Various parameters of this component are precisely defined in this specification. Unspecified
parameters can vary from one component to another.
4.2 Dimensions
The shape and dimensions of the resistors covered by this specification are shown in Figure 1,
with the specific styles and their respective dimensions given in Table 1. Other shapes are
permissible within the given dimensions.
Figure 1 – Outline and dimensions
COMMENT 1 See IEC 60115-8:2023, 8.2.1.
COMMENT 2 The details shown in Figure 1 may repeat information already given in some fields of the title block
above. Figure 1 in particular needs to define all dimensions intended to be verified by measurements, which generally
includes those dimensions to be prescribed in Table 1.
Table 1 – Styles and dimensions
b
Style Dimensions
Mass
a
L W H Y T m
X
b min
mm mm mm mm mg
a
Historical style code, for information only.
b
For information only.
COMMENT 3 See IEC 60115-8:2023, 8.2.2.
COMMENT 4 The metric style designation is the normative designation used in all other places throughout this
detail specification, see IEC 60115-8:2023, 4.2. Column X is an optional column for additional style information, e.g.
for traditional alphabetic designations, which generally need to be marked with a respective footnote, e.g. as
"Historical style code, for information only".
COMMENT 5 The dimensions for body length L, body width W, body height H and minimum bottom side termination
length T are given as examples based on the requirements for rectangular (RR) and transversal (RT) resistors
b min
and need to correspond to the dimensions identified in Figure 1. The choice of prescribed dimensions needs to be
adapted to the actual requirements of the drafted detail specification and the shape of products covered therein. The
dimensions may be given in the format of nominal values plus tolerance, or by stating permissible minimum and
maximum values. Columns for additional dimensions may be inserted as required.
COMMENT 6 Column Y represents one or more optional column(s) for the prescription of an additional dimension.
COMMENT 7 The component mass is not intended to be verified by an inspection procedure. It should be given as
the maximum mass of a single component and should be marked with a respective footnote as "For information only".
4.3 Ratings
The climatic categories applied in this detail specification are given in Table 2.
Table 2 – Climatic categories
Climatic category
LCT / UCT / duration
... / ... / ...
... / ... / ...
COMMENT 1 See IEC 60115-8:2023, 8.2.3.
COMMENT 2 Table 2 may be amended with a column showing the key parameter to which different climatic
categories are allocated for the purpose of discrimination, e.g. the applied stability classes.
The upper category temperature (UCT), which is used for test procedures, should be based on
the maximum element temperature (MET).
Table 3 – Ratings
Limiting element voltage Insulation voltage
Style Rated dissipation X
DC or AC RMS DC or AC peak
P U U
70 max ins
mW V V
NOTE The insulation voltage U is verified with a test duration of 1 min. However, long-term insulation properties
ins
can be affected by the influence of moisture, organic material and electrical field across the insulating layer(s).
COMMENT 3 See IEC 60115-8:2023, 8.2.6, IEC 60115-8:2023, 8.2.7 and IEC 60115-8:2023, 8.2.8.
COMMENT 4 Column X is an optional column for additional information, e.g. an additional rated dissipation at
another ambient temperature than the rated temperature 70 °C. Such information should however only be presented
if it is traditionally well-established information.
COMMENT 5 The insulation voltage shall not be specified lower than the peak value of the AC voltage that can be
applied continuously to the resistors and therefore shall not be rated less than U = 1,42 × U .
ins max
COMMENT 6 Different sets of ratings may be assigned to variations of another parameter, e.g. climatic categories
or stability classes. Then such different sets of ratings should be given in separate tables which need to be clearly
assigned to the relevant parameter(s). According to the ISO/IEC directives, such duplicate tables need to be titled
with subsequent numbers as required, which will result in the need to update the numbering of subsequent tables
accordingly.
The permissible dissipation of resistors covered by this detail specification is the rated
dissipation as given in Table 3, which is derated for an ambient temperature above the rated
temperature 70 °C according to the diagram in Figure 2.
Figure 2 – Derating curve
COMMENT 7 See IEC 60115-8:2023, 8.2.6.
COMMENT 8 The scale of derated dissipation may be given as absolute value in watts or relative in percent as a
fraction of the rated dissipation P70.
COMMENT 9 A larger area of operation or permissible temperature rise may be given by the detail specification,
provided it includes all the area given in Figure 2.
4.4 Resistance range and tolerance on resistance
Table 4 gives the combinations of temperature coefficient, tolerance on resistance and
resistance range which can be approved in climatic category . / . / . in accordance with this
detail specification.
COMMENT 1 The above paragraph needs to be adapted to the actual requirements if more than one climatic
category is applied in the drafted detail specification; see also COMMENT 5 below.
Products from the extent given in Table 4 shall be used for the initial product qualification
approval in accordance with 9.2, and for the quality conformance inspection in accordance with
9.3.1.
The qualification of resistances below or above the specified resistance ranges is permissible
if they fulfil the requirements of the stability class required for the closest resistance within a
specified range; e.g. resistors of Style . , . ⋅ 10- /K, . %, . Ω shall fulfil the requirements of
stability class .
COMMENT 2 The above paragraph should be deleted if individual extension of the approvable resistance ranges
is not accepted as being suitable for the scope of the drafted detail specification.
Table 4 – Temperature coefficients, tolerances and resistance ranges for climatic
category . / . / .
b
Style Temperature coefficient Tolerance Resistance range E series Stability class
6 a a
10- /K Code % Code Ω
a
Code letters in accordance with those stated in IEC 60062.
b
Resistance values within the given range are (recommended/required) to be selected from of the given E series
of IEC 60063.
COMMENT 3 See IEC 60115-8:2023, 8.2.4.
COMMENT 4 The column for the prescription of an E series is optional and may be deleted together with its related
footnote if the explicit recommendation of or limitation to resistance values of a particular E series is not suitable for
the drafted detail specification. If used, the respective footnote needs to describe the recommendation or limitation
associated with the given E series.
COMMENT 5 Different sets of resistance ranges may be assigned to different climatic categories, which should be
given in separate tables, which then need to be clearly assigned to the respective climatic category. According to
the ISO/IEC directives, such duplicate tables need to be titled with subsequent numbers as required, which will result
in the need to update the numbering of subsequent tables accordingly.
The range of resistors approved in each style, together with the associated temperature
coefficient and tolerance, shall be given in the register of approvals, as available for example
on the website http://www.iecq.org.
5 Tests and test severities
COMMENT 1 This clause is used to prescribe the severities of all tests demanded by the generic or sectional
specification, which have not been prescribed in those specifications.
In addition, this clause should be used to prescribe in dedicated subclauses any additional test(s) not specified in
either the generic or sectional specification, or both, and any additional or increased test severities compared with
those specified in either the generic or the sectional specification, or both, wherever applicable to the scope of the
drafted detail specification.
COMMENT 2 Owing to the space limitations in Table 12 and Table 13, and to the need for unambiguous and
consistent rulings, the prescriptions in this clause need to contain the full relevant information for each prescribed
test. Consequentially, the "Conditions of test" in Table 12 and Table 13 will only quote as much of the prescriptions
as is required to provide a suitable overview.
5.1 General
The following tests shall be performed with the specimens mounted on a test board in
accordance with IEC 60115-8:2023, 5.2.2, except if a special method is explicitly prescribed in
the respective subclause.
COMMENT The mounting of specimens, as required by most Subclauses 5.xx, normally employs the methods
prescribed in IEC 60115-8:2023, 5.2.2. In cases where special mounting provisions are required for the resistors
covered by a drafted detail specification, such provisions may be given in a normative annex to that particular detail
specification and be referenced as required.
5.2 Resistance
See IEC 60115-8:2023, 5.3.1, which refers to IEC 60115-1:2020, 6.1.
5.3 Temperature coefficient of resistance
See IEC 60115-8:2023, 5.3.2, which refers to IEC 60115-1:2020, 6.2.
5.4 Temperature rise
See IEC 60115-8:2023, 5.3.3, which refers to IEC 60115-1:2020, 6.7.
The test shall be performed with the specimens mounted on a test board; see 5.1.
COMMENT The drafted detail specification shall apply the above mounting prescription, unless a special mounting
provision applies; see the COMMENT to 5.1.
IEC 60
...
IEC 60115-8-10 ®
Edition 1.0 2026-09
NORME
INTERNATIONALE
Résistances fixes utilisées dans les équipements électroniques -
Partie 8-10: Spécification particulière-cadre: Résistances à couche, à faible
dissipation, pour montage en surface (CMS) pour assemblage sur cartes de
circuit imprimé pour des équipements électroniques généraux, niveau de
classification G
ICS 31.040.10 ISBN 978-2-8327-1483-6
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni
utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et
les microfilms, sans l'accord écrit de l'IEC ou du Comité national de l'IEC du pays du demandeur. Si vous avez des
questions sur le copyright de l'IEC ou si vous désirez obtenir des droits supplémentaires sur cette publication, utilisez
les coordonnées ci-après ou contactez le Comité national de l'IEC de votre pays de résidence.
IEC Secretariat Tel.: +41 22 919 02 11
3, rue de Varembé info@iec.ch
CH-1211 Geneva 20 www.iec.ch
Switzerland
A propos de l'IEC
La Commission Electrotechnique Internationale (IEC) est la première organisation mondiale qui élabore et publie des
Normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.
A propos des publications IEC
Le contenu technique des publications IEC est constamment revu. Veuillez vous assurer que vous possédez l’édition la
plus récente, un corrigendum ou amendement peut avoir été publié.
Recherche de publications IEC - IEC Products & Services Portal - products.iec.ch
webstore.iec.ch/advsearchform Découvrez notre puissant moteur de recherche et consultez
La recherche avancée permet de trouver des publications gratuitement tous les aperçus des publications, symboles
IEC en utilisant différents critères (numéro de référence, graphiques et le glossaire. Avec un abonnement, vous aurez
texte, comité d’études, …). Elle donne aussi des toujours accès à un contenu à jour adapté à vos besoins.
informations sur les projets et les publications remplacées
ou retirées. Electropedia - www.electropedia.org
Le premier dictionnaire d'électrotechnologie en ligne au
IEC Just Published - webstore.iec.ch/justpublished monde, avec plus de 22 500 articles terminologiques en
Restez informé sur les nouvelles publications IEC. Just anglais et en français, ainsi que les termes équivalents
Published détaille les nouvelles publications parues. dans 25 langues additionnelles. Egalement appelé
Disponible en ligne et une fois par mois par email. Vocabulaire Electrotechnique International (IEV) en ligne.
Service Clients - webstore.iec.ch/csc
Si vous désirez nous donner des commentaires sur cette
publication ou si vous avez des questions contactez-
nous: sales@iec.ch.
SOMMAIRE
AVANT-PROPOS . 4
INTRODUCTION . 6
0 Présentation du modèle fourni par la présente spécification particulière-cadre . 6
0.1 Domaine d'application de la présente spécification particulière-cadre . 6
0.2 Fonction de la présente spécification particulière-cadre . 6
0.3 Identification de la spécification particulière et de la résistance . 7
1 Domaine d'application . 9
2 Références normatives . 9
3 Termes et définitions . 10
4 Caractéristiques et valeurs assignées . 10
4.1 Généralités . 10
4.2 Dimensions . 11
4.3 Caractéristiques assignées . 12
4.4 Plage de résistances et tolérance sur la résistance . 13
5 Essais et sévérité d'essais . 14
5.1 Généralités . 14
5.2 Résistance . 15
5.3 Coefficient de température de la résistance . 15
5.4 Augmentation de température . 15
5.5 Endurance à la température assignée de 70 °C . 15
5.6 Endurance à la température maximale: UCT . 15
5.7 Surcharge à court terme . 15
5.8 Essai de décharges électrostatiques (DES) . 16
5.9 Examen visuel . 16
5.10 Calibrage des dimensions . 16
5.11 Dimensions du détail . 16
5.12 Essai de cisaillement (adhésion) . 17
5.13 Essai de pliage du substrat . 17
5.14 Variation rapide de température . 17
5.15 Séquence climatique . 17
5.16 Chaleur humide, essai continu . 18
5.17 Brasabilité, avec brasure sans plomb . 18
5.18 Brasabilité avec brasure SnPb . 19
5.19 Résistance à la chaleur de brasage . 19
5.20 Résistance au solvant . 19
5.21 Résistance d'isolement . 19
5.22 Tension de tenue . 19
5.23 Inflammabilité . 19
6 Exigences de performances . 20
6.1 Généralités . 20
6.2 Limites de variation de résistance lors des essais . 20
6.3 Coefficient de température de la résistance . 21
6.4 Augmentation de température . 21
6.5 Examen visuel . 22
6.5.1 Critères visuels généraux . 22
6.5.2 Critères visuels après les essais . 22
6.5.3 Critères visuels pour l'emballage . 22
6.6 Brasabilité . 22
6.7 Résistance d'isolement . 23
6.8 Inflammabilité . 23
7 Marquage, emballage et informations pour la commande . 23
7.1 Marquage du composant . 23
7.2 Emballage . 23
7.3 Marquage de l'emballage. 24
7.4 Informations de commande . 24
8 Informations supplémentaires . 24
8.1 Généralités . 24
8.2 Stockage et transport . 24
8.3 Substrat pour assemblage . 25
8.4 Procédé de brasage . 25
8.5 Utilisation d'agents de nettoyage ou de solvants . 25
8.6 Application de revêtement ou de composé d'empottage après assemblage . 25
9 Procédures d'assurance de la qualité . 26
9.1 Généralités . 26
9.1.1 Essai à 100 % . 26
9.1.2 Certificat de conformité (CoC) . 26
9.1.3 Enregistrements d'essai certifiés relatifs à des lots issus de la
production . 26
9.2 Homologation . 27
9.3 Maintien de l'homologation . 27
9.3.1 Contrôle de conformité de la qualité . 27
9.3.2 Éprouvette non conforme . 27
Annexe A (normative) Symboles et termes abrégés . 37
A.1 Symboles . 37
A.2 Termes abrégés . 40
Annexe B (normative) Référence pour l'examen visuel . 41
Annexe C (normative) Résistances 0 Ω (cavaliers) . 42
C.1 Généralités . 42
C.2 Caractéristiques et valeurs assignées . 42
C.3 Essais et sévérité d'essais . 43
C.4 Exigences de performances . 43
C.5 Marquage, emballage et informations pour la commande . 43
C.6 Informations supplémentaires . 43
C.7 Procédures d'assurance de la qualité . 44
C.7.1 Programme d'essais pour l'homologation . 44
C.7.2 Programme d'essais pour les contrôles de conformité de la qualité . 44
Annexe D (informative) Références croisées donnant les équivalences entre la
présente spécification et son édition précédente . 45
Bibliographie . 47
Figure 1 – Dessin d'encombrement et dimensions . 11
Figure 2 – Courbe de taux de réduction . 13
Tableau 1 – Modèles et dimensions . 11
Tableau 2 – Catégories climatiques . 12
Tableau 3 – Valeurs assignées . 12
Tableau 4 – Coefficients de température, tolérances et plages de résistances pour la
catégorie climatique . / . / . . 14
Tableau 5 – Durée de surcharge à court terme . 16
Tableau 6 – Tensions d'essai DES . 16
Tableau 7 – Force d'essai de cisaillement . 17
Tableau 8 – Cycles supplémentaires de l'essai cyclique de chaleur humide . 18
Tableau 9 – Durée de l'essai continu de chaleur humide duration . 18
Tableau 10 – Limites de variation de résistance lors des essais . 20
Tableau 11 – Variation autorisée de résistance due à la variation de température . 21
Tableau 12 – Programme d'essai pour l'homologation . 28
Tableau 13 – Programme d'essais pour le contrôle de conformité de la qualité . 32
Tableau C.1 – Catégorie climatique . 42
Tableau C.2 – Caractéristiques assignées pour les résistances 0 Ω . 42
Tableau D.1 – Références croisées des articles/paragraphes de l'édition précédente . 45
Tableau D.2 – Références croisées des figures de l'édition précédente . 46
Tableau D.3 – Références croisées des tableaux de l'édition précédente . 46
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
Résistances fixes utilisées dans les équipements électroniques -
Partie 8-10: Spécification particulière-cadre: Résistances à couche,
à faible dissipation, pour montage en surface (CMS) pour assemblage
sur cartes de circuit imprimé pour des équipements électroniques
généraux, niveau de classification G
AVANT-PROPOS
1) La Commission Électrotechnique Internationale (IEC) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de l'IEC). L'IEC a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. À cet effet, l'IEC – entre autres activités – publie des Normes internationales,
des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au public (PAS) et des
Guides (ci-après dénommés "Publication(s) de l'IEC"). Leur élaboration est confiée à des comités d'études, aux
travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les organisations
internationales, gouvernementales et non gouvernementales, en liaison avec l'IEC, participent également aux
travaux. L'IEC collabore étroitement avec l'Organisation Internationale de Normalisation (ISO), selon des
conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de l'IEC concernant les questions techniques représentent, dans la mesure du
possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de l'IEC intéressés
sont représentés dans chaque comité d'études.
3) Les Publications de l'IEC se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de l'IEC. Tous les efforts raisonnables sont entrepris afin que l'IEC
s'assure de l'exactitude du contenu technique de ses publications; l'IEC ne peut pas être tenue responsable de
l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de l'IEC s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de l'IEC dans leurs publications nationales
et régionales. Toutes divergences entre toutes Publications de l'IEC et toutes publications nationales ou
régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) L'IEC elle-même ne fournit aucune attestation de conformité. Des organismes de certification indépendants
fournissent des services d'évaluation de conformité et, dans certains secteurs, accèdent aux marques de
conformité de l'IEC. L'IEC n'est responsable d'aucun des services effectués par les organismes de certification
indépendants.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à l'IEC, à ses administrateurs, employés, auxiliaires ou mandataires,
y compris ses experts particuliers et les membres de ses comités d'études et des Comités nationaux de l'IEC,
pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre dommage de quelque
nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais de justice) et les dépenses
découlant de la publication ou de l'utilisation de cette Publication de l'IEC ou de toute autre Publication de l'IEC,
ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L'IEC attire l'attention sur le fait que la mise en application du présent document peut entraîner l'utilisation d'un
ou de plusieurs brevets. L'IEC ne prend pas position quant à la preuve, à la validité et à l'applicabilité de tout
droit de brevet revendiqué à cet égard. À la date de publication du présent document, l'IEC n'avait pas reçu
notification qu'un ou plusieurs brevets pouvaient être nécessaires à sa mise en application. Toutefois, il y a lieu
d'avertir les responsables de la mise en application du présent document que des informations plus récentes
sont susceptibles de figurer dans la base de données de brevets, disponible à l'adresse https://patents.iec.ch.
L'IEC ne saurait être tenue pour responsable de ne pas avoir identifié de tels droits de brevets.
L'IEC 60115-8-10 a été établie par le comité d'études 40 de l'IEC: Condensateurs et résistances
pour équipements électroniques. Il s'agit d'une Norme internationale.
Cette édition inclut les modifications techniques majeures suivantes par rapport à l'édition
précédente, l'IEC 60115-8-1:2014:
a) acceptation des essais de brasabilité couvrant à la fois la brasure traditionnelle contenant
du plomb et la brasure plus contemporaine, sans plomb, selon ce qui est exigé,
b) prise en charge de la spécification de critères d'acceptation visuelle détaillés,
c) spécification d'une exigence d'examen visuel portant sur l'emballage principal et l'emballage
de proximité,
d) inclusion de critères d'acceptation visuelle spécifiques, s'appliquant en complément de ceux
donnés à l'Annexe B de la spécification intermédiaire IEC 60115-8:2023.
Le texte de cette Norme internationale est issu des documents suivants:
Projet Rapport de vote
40/3264/CDV 40/3309/RVC
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à son approbation.
La langue employée pour l'élaboration de cette Norme internationale est l'anglais.
Une liste de toutes les parties de la série IEC 60115, publiées sous le titre général Résistances
fixes utilisées dans les équipements électroniques, se trouve sur le site web de l'IEC.
Ce document a été rédigé selon les Directives ISO/IEC, Partie 2, il a été développé selon les
Directives ISO/IEC, Partie 1 et les Directives ISO/IEC, Supplément IEC, disponibles sous
www.iec.ch/members_experts/refdocs. Les principaux types de documents développés par
l'IEC sont décrits plus en détail sous www.iec.ch/publications.
Le comité a décidé que le contenu de ce document ne sera pas modifié avant la date de stabilité
indiquée sur le site web de l'IEC sous webstore.iec.ch dans les données relatives au document
recherché. À cette date, le document sera:
– reconduit,
– supprimé, ou
– révisé.
INTRODUCTION
0 Présentation du modèle fourni par la présente spécification particulière-
cadre
COMMENTAIRE La présente introduction n'est pas destinée à figurer dans le projet de spécification particulière.
Elle est donc positionnée en amont de la structure documentaire conventionnelle et de la plage de numérotation
conventionnelle des articles/paragraphes. Elle contient cependant des exigences normatives relatives au projet de
spécification particulière.
0.1 Domaine d'application de la présente spécification particulière-cadre
La présente partie de l'IEC 60115-8 s'applique à la rédaction de spécifications particulières
couvrant les résistances à couche, à faible dissipation pour montage en surface (CMS),
classées niveau G selon la définition des niveaux de classification de produit donnée dans
l'IEC 60115-1:2020, 3.4.
Une autre partie de l'IEC 60115-8 fournit une spécification particulière-cadre pour la rédaction
de spécifications particulières couvrant les résistances à couche, à faible dissipation pour
montage en surface (CMS), classées niveau P et niveau R.
Cependant, d'autres parties de l'IEC 60115-8 sont susceptibles d'être publiées afin de fournir
des spécifications particulières-cadres pour la rédaction de spécifications particulières couvrant
les résistances pour montage en surface (CMS), basées sur d'autres technologies ou associées
à d'autres niveaux de classification.
0.2 Fonction de la présente spécification particulière-cadre
Une spécification particulière-cadre constitue un document venant compléter une spécification
intermédiaire, et qui contient des exigences relatives au style, à la mise en forme et au contenu
minimal à faire figurer dans les spécifications particulières. Les spécifications particulières
qui ne satisfont pas à ces exigences ne doivent pas être acceptées comme étant conformes
aux spécifications de l'IEC, et ne doivent pas être décrites comme telles.
Les spécifications particulières qui satisfont aux exigences de la présente spécification
particulière-cadre constituent une base légitime pour l'assurance de la qualité des résistances
fixes à broches à couche, à faible dissipation, dans le contexte d'un système approprié
d'assurance de la qualité, par exemple le système IEC d'assurance de la qualité des
composants électroniques, système IECQ), tandis qu'à elle seule, la présente spécification
particulière-cadre ne constitue pas une base appropriée.
Il convient que la spécification particulière contienne un sommaire, disposé avant la première
page de la spécification à proprement parler.
Lors de l'établissement de la spécification particulière, le contenu de l'IEC 60115-8:2023, 8.2,
doit être pris en compte. Il convient que la spécification particulière soit rédigée en utilisant les
valeurs préférentielles données dans l'IEC 60115-8.
Les unités, les symboles graphiques et les symboles littéraux doivent provenir, dans la mesure
du possible, des normes suivantes:
– IEC 60027-1, Symboles littéraux à utiliser en électrotechnique - Partie 1: Généralités
– IEC 60617, Symboles graphiques pour schémas
– IEC 80000 (toutes les parties), Grandeurs et unités
– ISO 80000 (toutes les parties), Grandeurs et unités
La présente spécification particulière-cadre utilise deux types de notes différents:
– NOTE Concerne les notes qui donnent des informations supplémentaires visant
à faciliter la compréhension ou l'utilisation du document obtenu, et qui
doivent donc être copiées dans le projet de spécification particulière avec
la mention NOTE. Comme indiqué dans les Directives ISO/IEC, ces
notes ne doivent contenir aucune exigence, instruction, recommandation
ou autorisation.
– COMMENTAIRE Concerne les notes rédactionnelles destinées à aider et à orienter le
rédacteur de la spécification, et qui ne doivent donc pas être copiées
dans le projet de spécification particulière. Afin d'assurer leur fonction,
les notes rédactionnelles exigent de spécifier des instructions, des
recommandations et des autorisations, à l'attention du rédacteur de la
spécification particulière.
0.3 Identification de la spécification particulière et de la résistance
Il convient que la première page de la spécification particulière fasse figurer en premier le bloc
titre, comme recommandé à la page suivante.
Les nombres entre crochets sont des références rédactionnelles, qui ne sont pas destinées à
être copiées dans le projet de spécification particulière, et qui correspondent aux informations
suivantes, relatives au contenu qui doit figurer dans les champs indiqués.
[1] Le nom de l'organisme de normalisation sous l'autorité duquel la spécification particulière
est publiée, et le cas échéant l'organisme auprès duquel la spécification particulière est
disponible.
[2] Le numéro attribué à la spécification particulière par l'IEC ou par l'organisme de
normalisation qui en est responsable, conjointement avec la date de publication et le
numéro d'édition, suivant le cas. D'autres détails concernant la référence, exigés par
l'organisme de normalisation responsable ou le système d'assurance de la qualité, peuvent
être donnés ici, comprenant une marque de conformité officielle, suivant le cas.
[3] Le numéro, ainsi que la date de publication et le numéro de l'édition, suivant le cas, de la
spécification générique, de la spécification particulière et de la spécification particulière-
cadre appropriées, pour lesquels les éditions citées en référence doivent correspondre aux
éditions les plus récentes des spécifications respectives.
[4] Le titre de la spécification particulière, qui fournit une brève description du type de
résistance.
Il convient que cette entrée permette de faire la distinction entre des spécifications
similaires, et il convient que sa syntaxe soit telle qu'elle permette de constituer une entrée
dans un registre d'homologations ou dans un catalogue de normes. Cette entrée peut
répéter les informations données dans les champs [6] et [7], et dans l'intitulé du domaine
d'application donné à l'Article 1.
[5] Un dessin d'encombrement ou une représentation graphique des produits. Il convient que
cette entrée permette de reconnaître aisément les résistances spécifiées et, dans la mesure
du possible, de faire la distinction entre des spécifications similaires. Cette entrée peut
répéter les informations données à la Figure 1.
[6] Informations sur la construction typique des résistances (le cas échéant), informations sur
le fait que les résistances spécifiées soient ou non isolées (voir l'IEC 60115-1:2020, 3.1.7),
et informations sur la compatibilité avec un procédé de brasage spécifique (le cas échéant,
voir 8.4). Cette entrée peut répéter les informations données dans l'intitulé du domaine
d'application à l'Article 1.
[7] Le niveau de classification des résistances couvertes par la spécification particulière, le
niveau d'assurance de la qualité (niveau d'évaluation EZ) et le niveau général des exigences
de stabilité lors des essais de performances (classe de stabilité).
Cette entrée peut répéter les informations données dans l'intitulé du domaine d'application
à l'Article 1.
[8] Champ facultatif permettant la saisie de notes dans ce tableau.
[9] Énoncé(s) concernant la disponibilité d'informations sur les composants homologués
conformément à la spécification particulière, si cela intervient dans le contexte d'un système
complet d'assurance de la qualité.
Exemple d'utilisation dans le contexte du système IECQ:
Les informations sur les fabricants qui ont des composants homologués conformément à la
présente spécification particulière sont disponibles dans la section des homologations du
site Web http://www.iecq.org.
Spécification disponible: IEC 60115-8-10xx:20yy
[1] [2]
Composants électroniques sous assurance de la qualité en conformité avec la norme:
Spécification générique: IEC 60115-1:2020 [3]
Spécification intermédiaire: IEC 60115-8:2023
Spécification particulière-cadre: IEC 60115-8-10:2026
RÉSISTANCES FIXES UTILISÉES DANS LES ÉQUIPEMENTS ÉLECTRONIQUES –
Partie 8-10xx: Spécification particulière – Résistances à couche, à faible dissipation, pour montage en
surface (CMS) pour assemblage sur cartes de circuit imprimé, …, pour des équipements électroniques
généraux, niveau de classification G
[4]
Technologie …
[6]
Résistance isolée / Résistance non isolée
[5] Revêtement des sorties …
Niveau de classification de produit G
Niveau d'évaluation EZ [7]
Classes de stabilité .
[8]
COMMENTAIRE Le reste de cette page est volontairement laissé vide, afin que l'Article 1 commence en haut de la
page suivante.
Les informations concernant les composants homologués conformément à la présente spécification particulière
sont disponibles ….
[9]
Résistances fixes utilisées dans les équipements électroniques -
Partie 8-10: Spécification particulière-cadre: Résistances à couche,
à faible dissipation, pour montage en surface (CMS) pour assemblage
sur cartes de circuit imprimé pour des équipements électroniques
généraux, niveau de classification G
COMMENTAIRE Le titre ci-dessus, sans le terme introductif "cadre", est amené à devenir le titre de la spécification
particulière prévue, qui est rédigée sur la base de la présente spécification particulière-cadre.
Il convient que le titre réel de la spécification particulière prévue contienne une certaine formulation descriptive pour
le type particulier de composants qu'elle couvre, lorsque cela est indiqué par "…", afin de permettre de faire la
distinction avec une spécification particulière parallèle de même niveau. Voici un exemple de cette formulation
descriptive: "forme rectangulaire, classes de stabilité 0,1; 0,25".
1 Domaine d'application
COMMENTAIRE Le texte du présent article peut répéter les informations déjà données dans certains champs du
bloc titre ci-dessus. Des informations essentielles sur le type particulier de composants couvert par le projet de
spécification particulière peuvent être ajoutées, de préférence à la position dans la page où figurent les points de
suspension "…".
La présente spécification particulière spécifie les caractéristiques et valeurs assignées des
résistances à couche, à montage en surface (CMS) utilisées dans les équipements
électroniques, et qui sont généralement assemblées sur la surface des cartes de circuit imprimé.
...
Les résistances couvertes par la présente spécification particulière sont classées niveau G, tel
qu'il est défini dans l'IEC 60115-1:2020, 3.4, correspondant aux équipements électroniques
généraux, généralement utilisés dans des conditions d'environnement douces ou modérées,
pour lesquels l'exigence majeure est la fonction. Le niveau G inclut par exemple des produits
de grande consommation et des terminaux de télécommunication pour utilisateurs.
La présente spécification particulière est basée sur la spécification particulière-cadre
La présente spécification particulière définit les programmes d'essais et les exigences de
performances permettant de procéder à l'assurance de la qualité des résistances qu'elle couvre,
conformément aux procédures d'assurance de la qualité prescrites dans l'IEC 60115-1:2020,
Annexe Q.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu'ils constituent, pour tout ou partie
de leur contenu, des exigences du présent document. Pour les références datées, seule
l'édition citée s'applique. Pour les références non datées, la dernière édition du document de
référence s'applique (y compris les éventuels amendements).
IEC 60062:2016, Codes de marquage des résistances et des condensateurs
IEC 60063, Séries de valeurs normales pour résistances et condensateurs
IEC 60115-1:2020, Résistances fixes utilisées dans les équipements électroniques - Partie 1:
Spécification générique
IEC 60115-8:2023, Résistances fixes utilisées dans les équipements électroniques - Partie 8:
Spécification intermédiaire: Résistances fixes pour montage en surface
Partie 8-10: Spécification particulière: Résistances à couche, à faible dissipation, pour montage
en surface (CMS) pour assemblage sur cartes de circuit imprimé pour des équipements
électroniques généraux, niveau de classification G
IEC 60286-3, Emballage de composants pour opérations automatisées - Partie 3: Emballage
des composants pour montage en surface en bandes continues
IEC 61193-2:2007, Quality assessment systems - Part 2: Selection and use of sampling plans
for inspection of electronic components and packages, disponible en anglais seulement
IEC 61760-1, Technique du montage en surface - Partie 1: Méthode normalisée pour la
spécification des composants pour montage en surface (CMS)
...
COMMENTAIRE 1 La liste de références normatives ci-dessus constitue un exemple, qu'il est nécessaire d'adapter
en fonction des exigences réelles du projet de spécification particulière, en utilisant l'espace où figurent des points
de suspension "…", lequel ne présume cependant pas du tri par ordre numérique approprié des références
normatives.
COMMENTAIRE 2 Conformément aux Directives ISO/IEC, des références datées sont exigées dès lors qu'il est fait
référence à une partie spécifique de la norme citée en référence, et il convient généralement que ces références
datées ne s'appliquent que dans de pareils cas.
COMMENTAIRE 3 Il est recommandé, lors de la rédaction d'une spécification particulière, d'actualiser les
quelconques références datées afin de spécifier la révision la plus récente de la norme citée en référence. Cela
suppose d'actualiser les références normatives datées qui sont citées dans le corps du texte du projet de
spécification particulière.
3 Termes et définitions
Pour les besoins du présent document, les termes et les définitions de l'IEC 60115-1 et de
l'IEC 60115-8, ainsi que les suivants s'appliquent.
L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées
en normalisation, consultables aux adresses suivantes:
– IEC Electropedia: disponible à l'adresse https://www.electropedia.org/
– ISO Online browsing platform: disponible à l'adresse https://www.iso.org/obp
…
COMMENTAIRE Les quelconques termes et leurs définitions respectives, qui sont spécifiquement exigées pour le
domaine d'application du projet de spécification particulière, peuvent être insérés dans l'espace où figurent des
points de suspension "…", en respectant le format et la numérotation prescrits. Si aucun autre terme ou définition
n'est exigé dans le projet de spécification particulière, alors il convient de réduire l'énoncé ci-dessus à la forme
suivante: "Pour les besoins du présent document, les termes et les définitions de l'IEC 60115-1 et de l'IEC 60115-8
s'appliquent".
4 Caractéristiques et valeurs assignées
4.1 Généralités
Divers paramètres de ce composant sont définis avec précision dans la présente spécification.
Les paramètres non spécifiés peuvent varier d'un composant à l'autre.
4.2 Dimensions
La forme et les dimensions des résistances couvertes par la présente spécification sont
présentées à la Figure 1, les modèles spécifiques et leurs dimensions correspondantes étant
indiqués dans le Tableau 1. D'autres formes sont admises, sous réserve de respecter les
dimensions données.
Anglais Français
Placeholder for outline drawing Espace réservé pour le dessin d'encombrement
Figure 1 – Dessin d'encombrement et dimensions
COMMENTAIRE 1 Voir l'IEC 60115-8:2023, 8.2.1.
COMMENTAIRE 2 Les détails représentés à la Figure 1 peuvent répéter des informations déjà données dans
certains champs du bloc titre ci-dessus. Il est plus particulièrement nécessaire que la Figure 1 définisse toutes les
dimensions destinées à être vérifiées par des mesures, qui comprennent généralement les dimensions à prescrire
dans le Tableau 1.
Tableau 1 – Modèles et dimensions
b
Modèle Dimensions
Masse
a
L W H Y T m
X
b min
mm mm mm mm mg
a
Code historique du modèle, pour information uniquement.
b
Pour information uniquement.
COMMENTAIRE 3 Voir l'IEC 60115-8:2023, 8.2.2.
COMMENTAIRE 4 La désignation du modèle correspond à la désignation normative, utilisée à chaque autre
occurrence dans la présente spécification particulière, voir l'IEC 60115-8:2023, 4.2. La colonne X est une colonne
facultative destinée à accueillir des informations supplémentaires sur le modèle, par exemple pour les désignations
alphabétiques traditionnelles, qui nécessitent généralement d'être associées à une note de bas de page
correspondante, par exemple "Code historique du modèle, pour information uniquement.".
COMMENTAIRE 5 Les dimensions de la longueur du corps, L, de la largeur du corps, W, de la hauteur du corps, H
et de la longueur minimale des sorties sur la face inférieure, T , sont données à titre d'exemples basés sur les
b min
exigences relatives aux résistances rectangulaires (RR) et transversales (RT), et il est nécessaire qu'elles
correspondent aux dimensions identifiées à la Figure 1. Le choix des dimensions prescrites nécessite d'être adapté
aux exigences réelles du projet de spécification particulière, et à la forme des produits qu'elle couvre. Les dimensions
peuvent être données sous la forme de valeurs nominales associées à des tolérances, ou bien en stipulant les
valeurs minimale et maximale admises. Des colonnes pour des dimensions supplémentaires peuvent être insérées
si cela est exigé.
COMMENTAIRE 6 La colonne Y représente une ou plusieurs colonnes facultatives pour la prescription d'une
dimension supplémentaire.
COMMENTAIRE 7 La masse du composant n'est pas destinée à être vérifiée par une procédure de contrôle. Il
convient qu'elle soit donnée comme étant la masse maximale d'un seul composant et il convient qu'elle soit associée
à une note de bas de page correspondante stipulant "Pour information uniquement".
4.3 Caractéristiques assignées
Les catégories climatiques appliquées dans la présente spécification particulière sont indiquées
dans le Tableau 2.
Tableau 2 – Catégories climatiques
Catégorie climatique
LCT / UCT / durée
... / ... / ...
... / ... / ...
COMMENTAIRE 1 Voir l'IEC 60115-8:2023, 8.2.3.
COMMENTAIRE 2 Le Tableau 2 peut être modifié en y insérant une colonne qui indique le paramètre clé auquel
les différentes catégories climatiques sont affectées, à des fins de discrimination, par exemple les classes de stabilité
appliquées.
Il convient que la température maximale de catégorie (UCT), utilisée pour les procédures
d'essai, soit basée sur la température maximale de l'élément (MET, Maximum Element
Temperature).
Tableau 3 – Valeurs assignées
Tension limite de Tension d'isolation,
l'élément, valeur efficace valeur de crête en
Modèle Dissipation assignée X
en courant continu ou courant continu ou
alternatif alternatif
P U U
70 max ins
mW V V
NOTE La tension d'isolation, U , est vérifiée avec une durée d'essai de 1 min. Cependant, les propriétés
ins
d'isolation à long terme peuvent être affectées par l'influence de l'humidité, des matériaux organiques et du champ
électrique à travers la ou les couches isolantes.
COMMENTAIRE 3 Voir l'IEC 60115-8:2023, 8.2.6, l'IEC 60115-8:2023, 8.2.7 et l'IEC 60115-8:2023, 8.2.8.
COMMENTAIRE 4 La colonne X est une colonne facultative pour des informations supplémentaires, par exemple
une dissipation assignée supplémentaire à une température ambiante autre que la température assignée de 70 °C.
Il convient toutefois de ne présenter de telles informations que s'il s'agit d'informations traditionnellement bien
établies.
COMMENTAIRE 5 La tension d'isolation ne doit pas être spécifiée à une valeur inférieure à la valeur de crête de
la tension alternative, qui peut être appliquée en permanence aux résistances, et donc sa valeur assignée ne doit
pas être inférieure à U = 1,42 × U .
ins max
COMMENTAIRE 6 Différents ensembles de caractéristiques assignées peuvent être attribués à des variations d'un
autre paramètre, par exemple des catégories climatiques ou des classes de stabilité. Il convient alors que ces
différents ensembles de caractéristiques assignées soient donnés dans des tableaux séparés, qui nécessitent d'être
clairement attribués aux paramètres pertinents. Selon les Directives ISO/IEC, le titre de ces tableaux nécessite de
respecter une numérotation séquentielle, selon ce qui est exigé. De ce fait, il est nécessaire d'actualiser en
conséquence la numérotation des tableaux suivants.
La dissipation admise des résistances couvertes par la présente spécification particulière
correspond à la dissipation assignée, comme indiqué dans le Tableau 3, qui est corrigée pour
une température ambiante supérieure à la température assignée de 70 °C conformément au
schéma représenté à la Figure 2.
Figure 2 – Courbe de taux de réduction
COMMENTAIRE 7 Voir l'IEC 60115-8:2023, 8.2.6.
COMMENTAIRE 8 L'échelle de correction de la dissipation peut être donnée en valeur absolue en watts, ou bien
en valeur relative, en pourcentage correspondant à une fraction de la dissipation assignée
...
