EN 14070:2003+A1:2009
(Main + Amendment)Safety of machine tools - Transfer and special-purpose machines
Safety of machine tools - Transfer and special-purpose machines
1.1 This standard specifies the technical safety requirements and protective measures to be adopted by persons undertaking the design, construction and supply (including information which must be provided for installation and dismantling, with arrangements for transport and maintenance) of transfer and special purpose machines (see 3.1). These machines are designed to process only a pre-specified metal or analogous material workpiece, or limited family of similar workpieces by means of a predetermined sequence of machining operations and process parameters.
1.2 This standard takes account of intended use, including reasonably foreseeable misuse, maintenance, cleaning, and setting operations. It specifies access arrangements to machining positions and manual load/unload stations (see 3.4). It presumes access to the machine from all directions. It describes means to reduce risks to operators and other exposed persons.
1.3 This standard also applies to transport devices for workpiece load/unload when they form an integral part of the machine.
1.4 This standard deals with significant hazards relevant to transfer and special purpose machines when they are used as intended and under the conditions foreseen by the manufacturer (see clause 4). The safety requirements and/or protective measures to prevent or minimise those hazards identified in Table 1 and procedures for verification of these requirements or measures are found in clause 5. Safety requirements and/or measures are not specified for: Fire and Explosion
1.5 Where machines employ processes which are covered by other standards (e.g. grinding, turning, forming, EDM, laser processing), the requirements of those standards should be applied (see Bibliography).
1.6 This standard applies to machines which are manufactured after publication of this standard by CEN.
Sicherheit von Werkzeugmaschinen - Transfer- und Einzweck- oder Sondermaschinen
1.1 Diese Norm legt die technischen Sicherheitsanforderungen und Schutzmaßnahmen fest, die von
Personen zu beachten sind, die mit der Konstruktion, dem Bau und der Lieferung (einschließlich Installation
und Demontage, mit Vorkehrungen für Transport und Instandhaltung) von Transfer- und Einzweck- oder
Sondermaschinen befasst sind (siehe 3.1). Diese Maschinen sind nur für die Bearbeitung eines vorher
festgelegten Werkstückes oder einer beschränkten Teilefamilie durch eine vorgegebene Folge von
Bearbeitungsvorgängen und Prozessen gestaltet.
1.2 Diese Norm berücksichtigt die bestimmungsgemäße Verwendung einschließlich des vernünftigerweise
vorhersehbaren Missbrauchs, der Wartung, der Reinigung und der Einrichtvorgänge. Sie legt Zugangsregelungen
zu Bearbeitungspositionen und zu Be- und Entladestationen fest (siehe 3.4). Sie setzt den Zugang
zur Maschine von allen Seiten voraus. Sie beschreibt Mittel zur Risikominderung sowohl für Bediener als auch
für andere gefährdete Personen.
1.3 Diese Norm gilt auch für Werkstücktransporteinrichtungen, wenn diese einen integralen Bestandteil der
Maschine bilden.
1.4 Diese Norm behandelt signifikante Gefährdungen an Transfer- und Einzweck- oder Sondermaschinen
bei bestimmungsgemäßer Verwendung und unter den vom Hersteller vorgesehenen Bedingungen (siehe
Abschnitt 4). Die Sicherheitsanforderungen und/oder Schutzmaßnahmen, um die in Tabelle 1 identifizierten
Gefährdungen zu minimieren oder zu verhindern, und die Methode zur Prüfung der Übereinstimmung dieser
Anforderungen oder Maßnahmen sind in Abschnitt 5 zu finden. Für Feuer und Explosion sind keine
Schutzmaßnahmen festgelegt
1.5 Wenn an Maschinen Bearbeitungsverfahren eingesetzt werden, die in anderen Normen behandelt sind
(z. B. Schleifen, Drehen, Umformen, Elektroerodieren (EDM), Laser-Bearbeitung), werden die Sicherheitsanforderungen
jener Normen in dieser Norm nicht wiederholt (siehe Literaturhinweise).
Sécurité des machines-outils - Machines transfert et machines spéciales
1.1 La présente norme précise les !prescriptions" techniques de sécurité et les mesures de prévention qui doivent être prises par les personnes réalisant la conception, la construction et la fourniture (y compris l'installation et démantèlement ainsi que le transport et la maintenance) des machines transfert et des machines spéciales (voir 3.1). Ces machines sont conçues pour usiner seulement une pièce en métal prédéfini ou en matériau analogue ou une famille limitée de pièces similaires au moyen d'une séquence prédéterminée d'opérations d'usinage et de paramètres d'usinage.
1.2 La présente norme tient compte de l'usage !normal" y compris du mauvais usage raisonnablement prévisible, des opérations de maintenance, de nettoyage et de réglage. Elle précise les dispositions d'accès aux postes d'usinage et aux postes de chargement/déchargement (voir 3.4). Elle suppose un accès à la machine dans toutes les directions. Elle décrit les moyens permettant de réduire les risques auxquels les opérateurs et aux autres personnes sont exposées.
1.3 La présente norme s'applique aussi aux dispositifs de transport de pièce pour le chargement/déchargement lorsqu'ils font partie intégrante de la machine.
1.4 La présente norme traite des phénomènes dangereux significatifs présentés par les machines transfert et les machines spéciales lorsqu'elles sont utilisées comme prévu et dans les conditions définies par le !fabricant" (voir Article 4). Les !prescriptions" et/ou mesures de prévention qui doivent être prises pour éliminer les phénomènes dangereux et limiter les risques dont la liste figure au Tableau 1 ainsi que les procédures de vérification du respect de ces !prescriptions" ou mesures sont indiquées à l’Article 5. Les !prescriptions" et/ou mesures de sécurité pour l’incendie et l’explosion ne sont pas précisées.
1.5 Lorsque les machines utilisent des procédés qui sont couverts par d'autres normes (par exemple : le meulage, le tournage, le formage, l'usinage par électroérosion.
Varnost obdelovalnih strojev - Stroji za prenos in posebne namene
Ta standard določa tehnične varnostne zahteve in zaščitne ukrepe, ki jih morajo uporabiti osebe, ki se ukvarjajo z načrtovanjem, gradnjo in dobavo (vključno s podatki, ki jih je treba zagotoviti za namestitev in razstavljanje, z ureditvijo prevoza in vzdrževanja) strojev za prenos in posebne namene (glej 3.1). Ti stroji so zasnovani za predelavo samo vnaprej določenih kovin ali obdelovancev iz podobnega materiala, ali omejene skupine ali podobnih obdelovancev z vnaprej določenim zaporedjem operacij strojne obdelave in procesnih parametrov.
General Information
Relations
Standards Content (Sample)
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.Varnost obdelovalnih strojev - Stroji za prenos in posebne nameneSicherheit von Werkzeugmaschinen - Transfer- und Einzweck- oder
SondermaschinenSécurité des machines-outils - Machines transfert et machines spécialesSafety of machine tools - Transfer and special-purpose machines25.080.01Stroji na splošnoMachine tools in generalICS:Ta slovenski standard je istoveten z:EN 14070:2003+A1:2009SIST EN 14070:2004+A1:2009en,fr,de01-maj-2009SIST EN 14070:2004+A1:2009SLOVENSKI
STANDARD
EUROPEAN STANDARD NORME EUROPÉENNE EUROPÄISCHE NORM
EN 14070:2003+A1
February 2009 ICS 25.080.01 Supersedes EN 14070:2003English Version
Safety of machine tools - Transfer and special-purpose machines
Sécurité des machines-outils - Machines transfert et machines spéciales
Sicherheit von Werkzeugmaschinen - Transfer- und Einzweck- oder
Sondermaschinen This European Standard was approved by CEN on 24 July 2003 and includes Amendment 1 approved by CEN on 29 December 2008.
CEN members are bound to comply with the CEN/CENELEC Internal Regulations which stipulate the conditions for giving this European Standard the status of a national standard without any alteration. Up-to-date lists and bibliographical references concerning such national standards may be obtained on application to the CEN Management Centre or to any CEN member.
This European Standard exists in three official versions (English, French, German). A version in any other language made by translation under the responsibility of a CEN member into its own language and notified to the CEN Management Centre has the same status as the official versions.
CEN members are the national standards bodies of Austria, Belgium, Bulgaria, Cyprus, Czech Republic, Denmark, Estonia, Finland, France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania, Luxembourg, Malta, Netherlands, Norway, Poland, Portugal, Romania, Slovakia, Slovenia, Spain, Sweden, Switzerland and United Kingdom.
EUROPEAN COMMITTEE FOR STANDARDIZATION
COMITÉ EUROPÉEN DE NORMALISATION EUROPÄISCHES KOMITEE FÜR NORMUNG
Management Centre:
Avenue Marnix 17,
B-1000 Brussels © 2009 CEN All rights of exploitation in any form and by any means reserved worldwide for CEN national Members. Ref. No. EN 14070:2003+A1:2009: ESIST EN 14070:2004+A1:2009

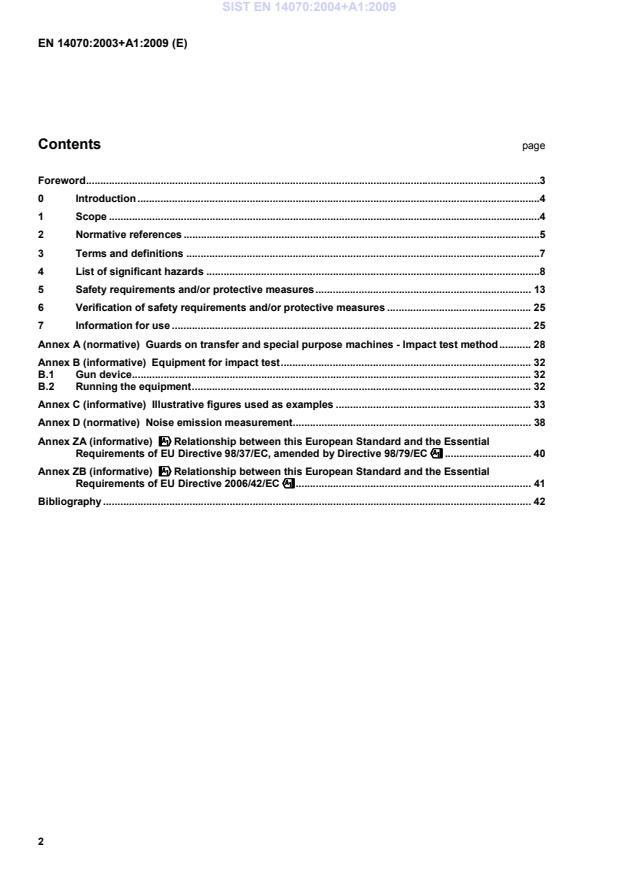

Guards on transfer and special purpose machines - Impact test method . 28 Annex B (informative)
Equipment for impact test . 32 B.1 Gun device . 32 B.2 Running the equipment . 32 Annex C (informative)
Illustrative figures used as examples . 33 Annex D (normative)
Noise emission measurement . 38 Annex ZA (informative)
!!!!Relationship between this European Standard and the Essential Requirements of EU Directive 98/37/EC, amended by Directive 98/79/EC"""" . 40 Annex ZB (informative)
!!!!Relationship between this European Standard and the Essential Requirements of EU Directive 2006/42/EC"""" . 41 Bibliography . 42
It presumes access to the machine from all directions.
It describes means to reduce risks to operators and other exposed persons. 1.3 This standard also applies to transport devices for workpiece load/unload when they form an integral part of the machine. 1.4 This standard deals with significant hazards relevant to transfer and special purpose machines when they are used as intended and under the conditions foreseen by the manufacturer (see clause 4).
The safety requirements and/or protective measures to prevent or minimise those hazards identified in Table 1 and procedures for verification of these requirements or measures are found in clause 5. Safety requirements and/or measures are not specified for: Fire and Explosion 1.5 Where machines employ processes which are covered by other standards (e.g. grinding, turning, forming, EDM, laser processing), the requirements of those standards should be applied (see Bibliography). 1.6 This standard applies to machines which are manufactured after publication of this standard by CEN. SIST EN 14070:2004+A1:2009
...
