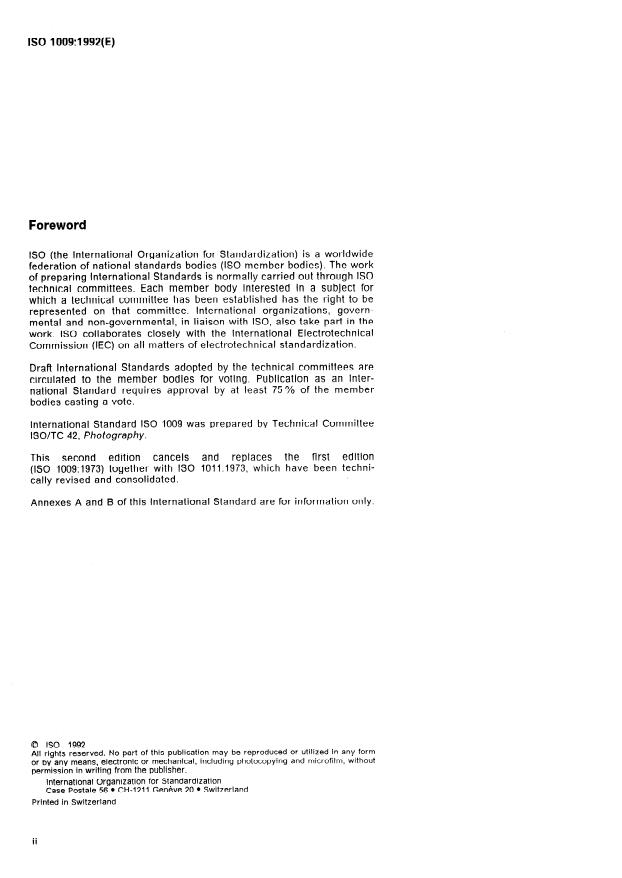

Foreword
ISO (the International Organization for Standardization) is a worldwide
federation of national Standards bodies (ISO member bodies). The work
of preparing International Standards is normally carried out through ISO
technical committees. Esch member body interested in a subject for
which a technical committee has been established has the right to be
represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take part in the
work. ISO collaborates closely with the International Electrotechnical
Commission (IEC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an Inter-
national Standard requires approval by at least 75 % of the member
bodies casting a vote.
International Standard ISO 1009 was prepared by Technical Committee
ISO/TC 42, Photography.
This second edition cancels and replaces the first edition
(ISO 1009:1973) together with ISO 1011:1973, which have been techni-
cally revised and consolidated.
Annexes A and B of this International Standard are for information only.
0 ISO 1992
All rights reserved. No part of this publication may be reproduced or utilized in any form
or by any means, electronie or mechanical, including photocopying and microfilm, without
Permission in writlng from the publisher.
International Organization for Standardization
Case Postale 56 l CH-1211 Geneve 20 l Switzerland
Printed in Switzerland
ii
---------------------- Page: 2 ----------------------
ISO 1009:1992(E)
Introduction
revision and consoiidation of
This International Standard is a
ISO 1009:1973 dealing with dimensions of black-and-white Papers in
rolls, and ISO 1011:1973 dealing with dimensions of colour Papers in
rolls for use in Paper Printers.
---------------------- Page: 3 ----------------------
This page intentionally left blank
---------------------- Page: 4 ----------------------
_--- ~~~
ISO 1009:1992(E)
INTERNATIONAL STANDARD
Paper dimensions - Rolls for Printers
Photography -
4 Paper width
1 Scope
This International Standard specifies the nominal
4.1 Preferred widths
and alm slitting widths, and tolerantes, for black-
and-whi?e and colour photographic Paper in rolls Slitting widths for preferred widths, and their toler-
intended to be used in Paper Printers. ances, shall conform to the values given in table 1.
lt also specifies splicing, core dimensions, winding
Table 1 - Preferred widths for rolls
and package marking.
Nominal Aim Tolerante
In this International Standard, metric units are
cm in mm mm
Prime.
879 3,50 88,7
+ 02
10,2 4 101,4 + 0,2
-
2 Normative references
12,7 5 126,6 + 0,4
-
The following Standards contain provisions which,
15,2 6 151,6’) + 0,4
-.
through reference in this text, constitute provisions
20,3 8 202,a + 0,4
-
of this International Standard. At the time of publi-
25,4 10 253,6 + 0.4
-
cation, the editions indicated were valid. All stan-
dards are subject to revision, and Parties to 27,9 11 278,6 + 0,a
-
agreements based on this International Standard
are encouraged to investigate the possibility of ap-
1) This aim width is not in accordance with the rule
plying the most recent editions of the Standards in-
described in note 1) of table 3.
dicated below. Members of IEC and ISO maintain
registers of currently valid International Standards.
4.2 Recognited widths
ISO 1:1975, Standard reference temperature for in-
dustrial length measurements. Slitting widths for temporarily recognized widths
and their tolerantes, shall conform to the values
ISO 554: 1976, Standard atrnospheres for conditioning
given in table 2.
andlor testing - Specikations.
Table 2 - Recognized widths for rolls
Aim
Nominal Tolerante
3 Conditions for measurement of widths
cm in mm
mm
The widths and tolerantes specified in this Inter-
national Standard apply at the time of manufacture,
82 3,25 82,3 f: 092
under atmospheric conditions of
measured
9,5 3,75 95,O + 0,2
-
(23 & 2) “C and (50 + 5) % relative humidity, as
specified in ISO 554’) (see annex A).
1) All measuring instrument calibrations should be referred to a temperature of 20 OC (as specified in ISO 1) and a relative
humidity of 50 %.
---------------------- Page: 5 ----------------------
ISO 1009:1992(E)
Printer manufacturers at-e, however, strongly en-
6 Splices
couraged to design their future equipment to accept
only the preferred widths given in table 1.
6.1 Number of splices
A maximum of one splice per roll is preferred, re-
gardless of length; however, up to two splices are
4.3 Slitting and tolerante rules
recognized in rolls longer than 100 m, and up to
three in rolls longer than 250 m.
The slitting and tolerante rules for widths of rolls not
given in tables 1 and 2 shall conform to the values
6.2 Splicing material requirements
given in table 3.
The splicing material shall be chemically inert to all
processing solutions and conditions. lt shall retain
Table 3 - Slitting and tolerante rules for rotls
its physical qualities unimpaired throughout these
T
processes.
Aim Tolerante
Nominal (IV)
mm mm
Cl-VI
6.3 Splice thfckness
N ‘) - 0,2 + 0,2
N< 12 -
For tape splices, the splice thickness shall not ex-
N 1) - 0,4 + 0,4
12
ceed twice the Paper thickness.
26 < lV < 65 N ‘1 - 0,8 + 0,8
-
...
ISO
NORME
1009
INTERNATIONALE
Deuxième édition
1992-01-l 5
- Dimensions des papiers -
Photographie
Rouleaux pour tireuses
- Paper dimensions - Rolls for printers
Photography
Numéro de référence
ISO 1009: 1992(F)
---------------------- Page: 1 ----------------------
ISO 1009:1992(F)

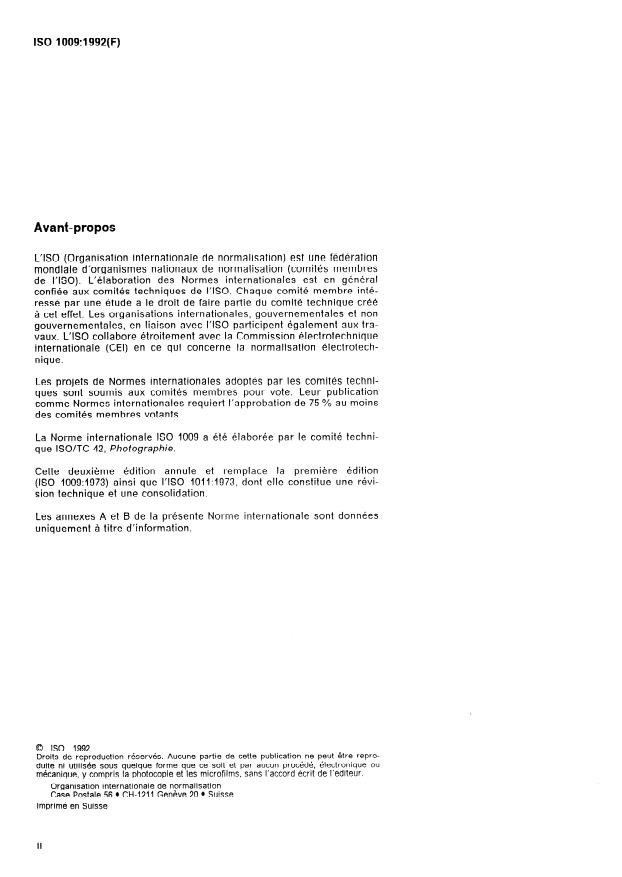

Avant-propos
