ISO 2373:1987

IS0
NORME INTERNATIONALE 2373
Deuxième édition
1987-06-01
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION
ORGANISATION INTERNATIONALE DE NORMALISATION
no CTAHfiAPTM3AuMM
MEmYHAPOL\HAfi OPTAHM3A4MR
Vibrations mécaniques de certaines machines
électriques tournantes, de hauteur d'axe comprise entre
80 et 400 mm - Mesurage et évaluation de l'intensité
vibratoire
Mechanical vibration of certain rotating electrical machinery with shaft heights between 80 and
400 mm - Measurement and evaluation of the vibration severity
Numéro de reference
IS0 2373 : 1987 (F)

---------------------- Page: 1 ----------------------
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale
d'organismes nationaux de normalisation (comités membres de I'ISO). L'élaboration
des Normes internationales est confiée aux comités techniques de I'ISO. Chaque
comité membre intéressé par une étude a le droit de faire partie du comité technique
créé à cet effet. Les organisations internationales, gouvernementales et non gouverne-
mentales, en liaison avec IWO participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I'ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I'ISO qui requièrent l'approbation de 75 % au moins des
comités membres votants.
La Norme internstionale IS0 2373 a été élaborée par le comité technique ISO/TC 108,
Vibrations et chocs mécaniques, en collaboration avec CEI/TC 2, Machines tournan-
tes.
Cette deuxième édition annule et remplace la première édition (IS0 2373 : 1974). dont
le paragraphe 7.1 a fait l'objet d'une révision technique.
L'attention des utilisateurs est attirée sur le fait que toutes les Normes internationales
sont de temps en temps soumises à révision et que toute référence faite à une autre
Norme internationale dans le présent document implique qu'il s'agit, sauf indication
contraire, de la dernière édition.
O Organisation internationale de normalisation, 1987 O
Imprimé en Suisse

---------------------- Page: 2 ----------------------
IS0 2373 : 1987 (FI
NORME INTERNATIONALE
Vibrations mécaniques de certaines machines électriques
tournantes, de hauteur d'axe comprise entre 80 et
400 mm - Mesurage et évaluation de l'intensité vibratoire
O Introduction 2 Domaine d'application
Les vibrations des machines électriques tournantes proviennent La présente Norme internationale s'applique aux machines à
courant alternatif triphasé et aux machines à courant continu,
- d'un defaut d'équilibrage des masses tournantes;
de hauteur d'axe comprise entre 80 et 400 mm.
- de légères déformations de la carcasse ou du bâti de la
Elle ne s'applique pas aux convertisseurs en cascade, aux
machine, causées par certaines attractions magnétiques machines monophasées et aux machines triphasées qui fonc-
entre stator et rotor; tionnent sur une seule phase.
- des roulements à billes;
3 Référence
- d'efforts aérodynamiques et de certains effets secon-
daires, tels que instabilité de l'arbre dans les paliers, r6si.s-
IS0 2954, Vibrations dcaniques des mchines tournantes ou
tances passives, dilatations dissymétriques, etc.
alternatives - Spécifications des appareils de mesurage de
i'intensité vibratoire.
Malgré la précision d'équilibrage obtenue avec les machines à
équilibrer dynamiquement, le balourd résiduel des masses en
rotation (défaut d'équilibrage) s'avère généralement comme la
cause principale des vibrations constatées à chaque tour sur
4 Grandeur de mesurage
une machine.
La grandeur caractéristique adoptée pour l'intensité vibratoire
Le mesurage des vibrations est étroitement lié au montage
est la valeur efficace de la vitesse de vibration, en millimètres
même de la machine, et c'est généralement dans les conditions
par seconde. La plus grande des valeurs, relevée aux points de
réelles d'installation et de fonctionnement qu'il convient
mesurage prescrits (voir 7.3) caractérise l'intensité vibratoire de
d'effectuer le mesurage des vibrations. Toutefois, la qualité au
la machine.
point de vue équilibrage et vibrations des machines électriques
tournantes doit être appréciée sur la machine seule, placée
NOTE - Les limites maximales de l'intensité vibratoire recommandées
dans des conditions d'essai ben déterminées, permettant de
sont données dans l'annexe, à titre indicatif.
rendre les essais reproductibles et les mesures comparables.
L'annexe est donnée à titre indicatif seulement et ne fait pas
partie intégrante de la présente Norme internationale. 5 Appareillage de mesurel)
L'appareillage utilisé doit comprendre un appareil électrique à
1 Objet caractéristiques de redressement quadratique, permettant la
lecture de la valeur efficace de la vitesse de vibration. La chaîne
La présente Norme internationale sp5cifie les conditions d'essai de mesurage doit avoir une gamme de fréquences allant de 10 à
1 O00 Hz, une caractéristique globale en fréquence de la forme
et de mesurage, et constitue un guide pour fixer le niveau limite
de l'intensité vibratoire permettant d'apprécier la qualité d'une indiquée à la figure 1 et une précision de mesure d'au moins
machine au point de vue vibrations. k 10 % de la valeur indiquée.
1) Voir IS0 2954.
1

---------------------- Page: 3 ----------------------
IS0 2373 : 1987 (FI

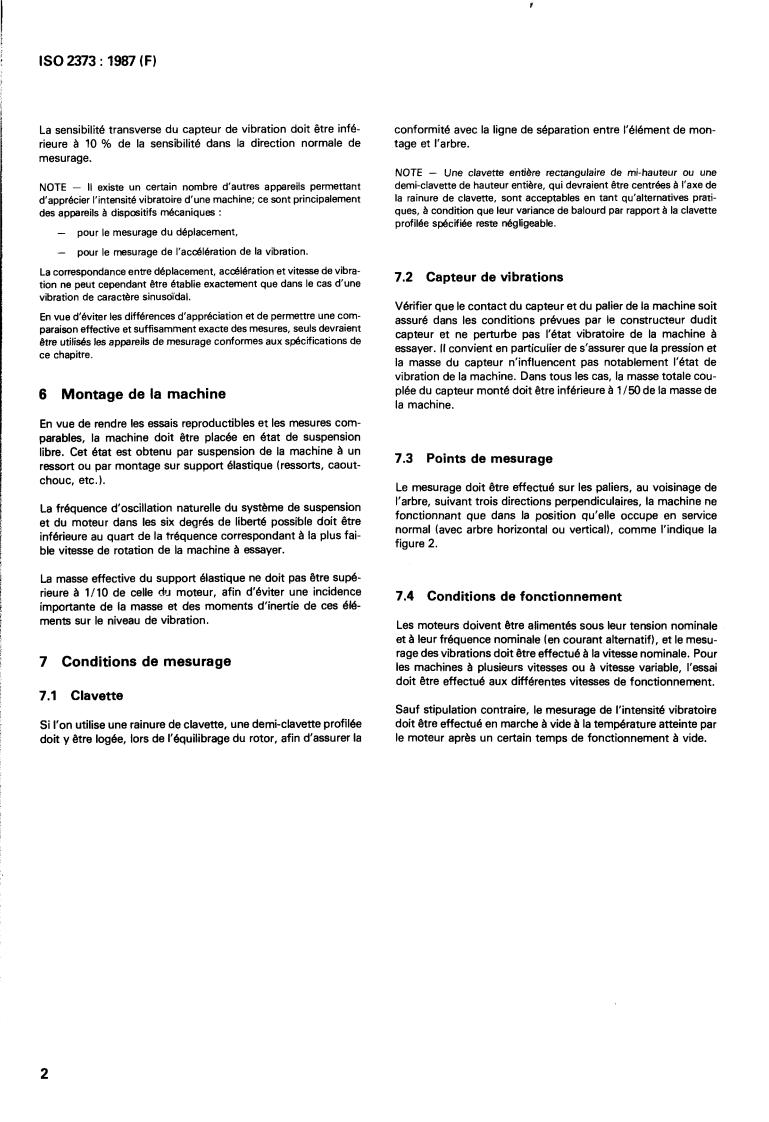

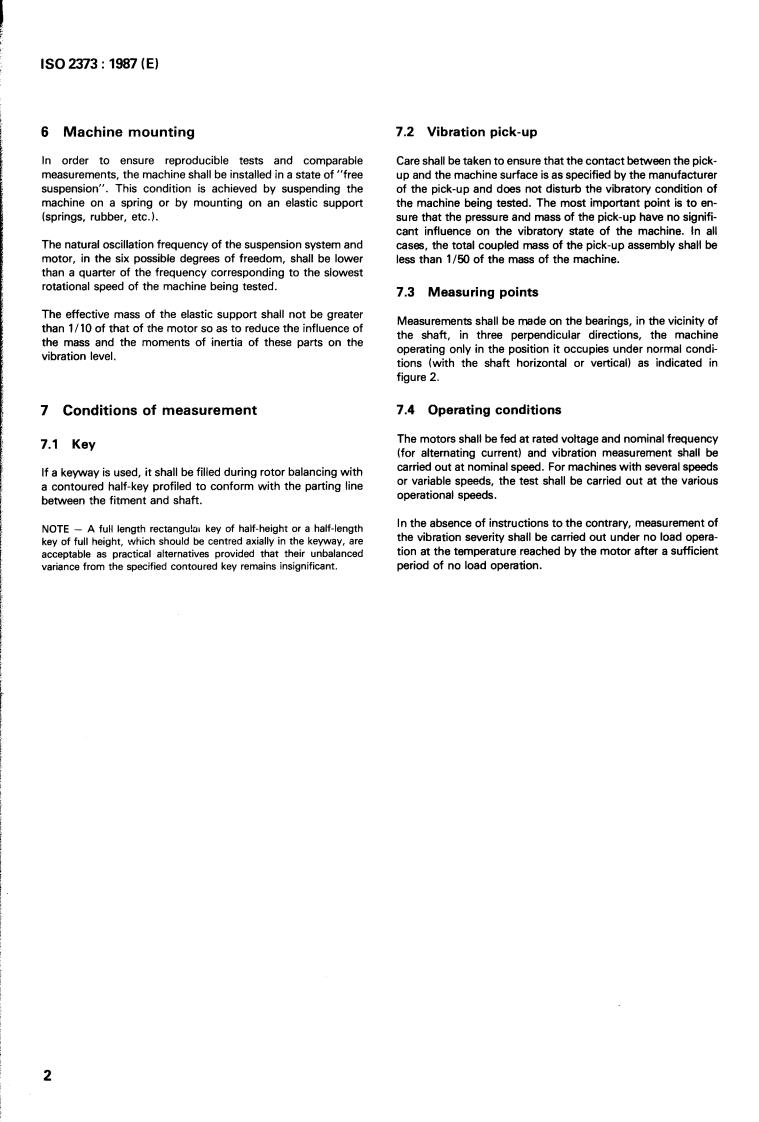

La sensibilité transverse du capteur de vibration doit être infé- conformité avec la ligne de séparation entre l’élément de mon-
tage et l‘arbre.
rieure à 10 % de la sensibilité dans la direction normale de
mesurage.
NOTE - Une clavette entière rectangulaire de mi-hauteur ou une
demi-clavette de hauteur entière, qui devraient être centrées à l’axe de
NOTE - II existe un certain nombre d’autres appareils permettant
la rainure de clavette, sont acceptables en tant qu’alternat
...
