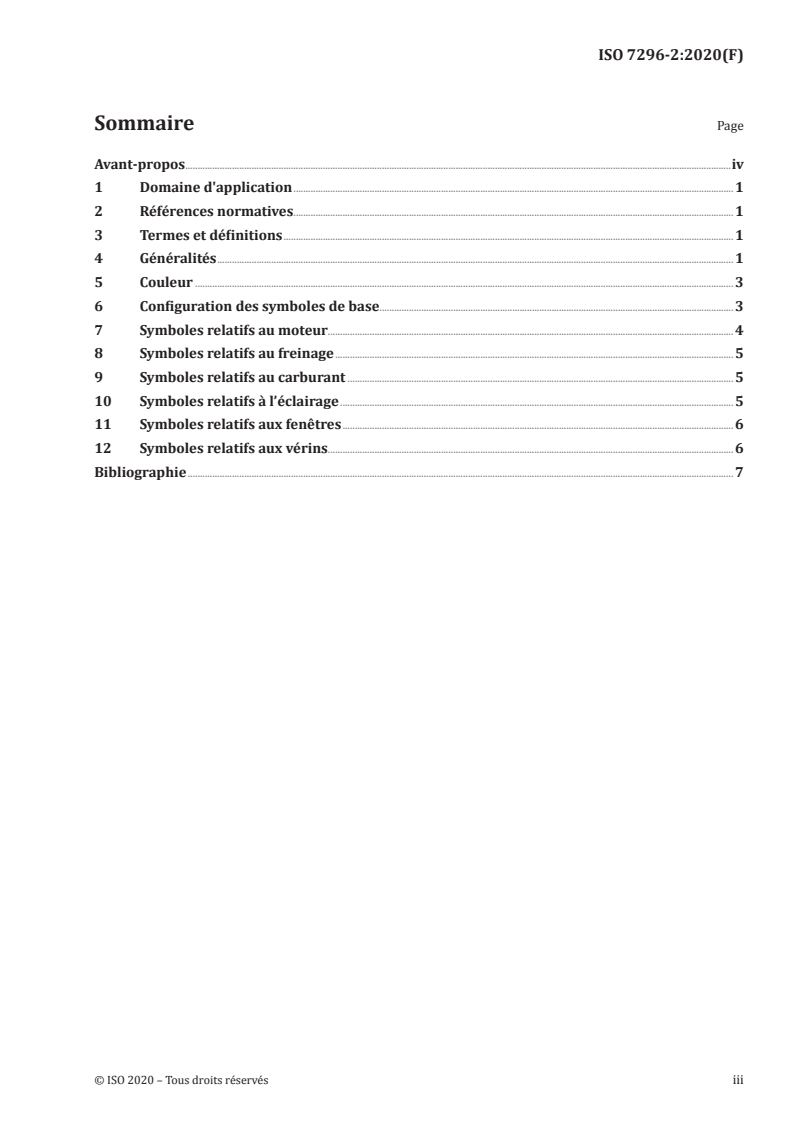

Sommaire Page
Avant-propos .iv
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Généralités . 1
5 Couleur . 3
6 Configuration des symboles de base. 3
7 Symboles relatifs au moteur. 4
8 Symboles relatifs au freinage . 5
9 Symboles relatifs au carburant . 5
10 Symboles relatifs à l’éclairage . 5
11 Symboles relatifs aux fenêtres . 6
12 Symboles relatifs aux vérins. 6
Bibliographie . 7
© ISO 2020 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 7296-2:2020(F)

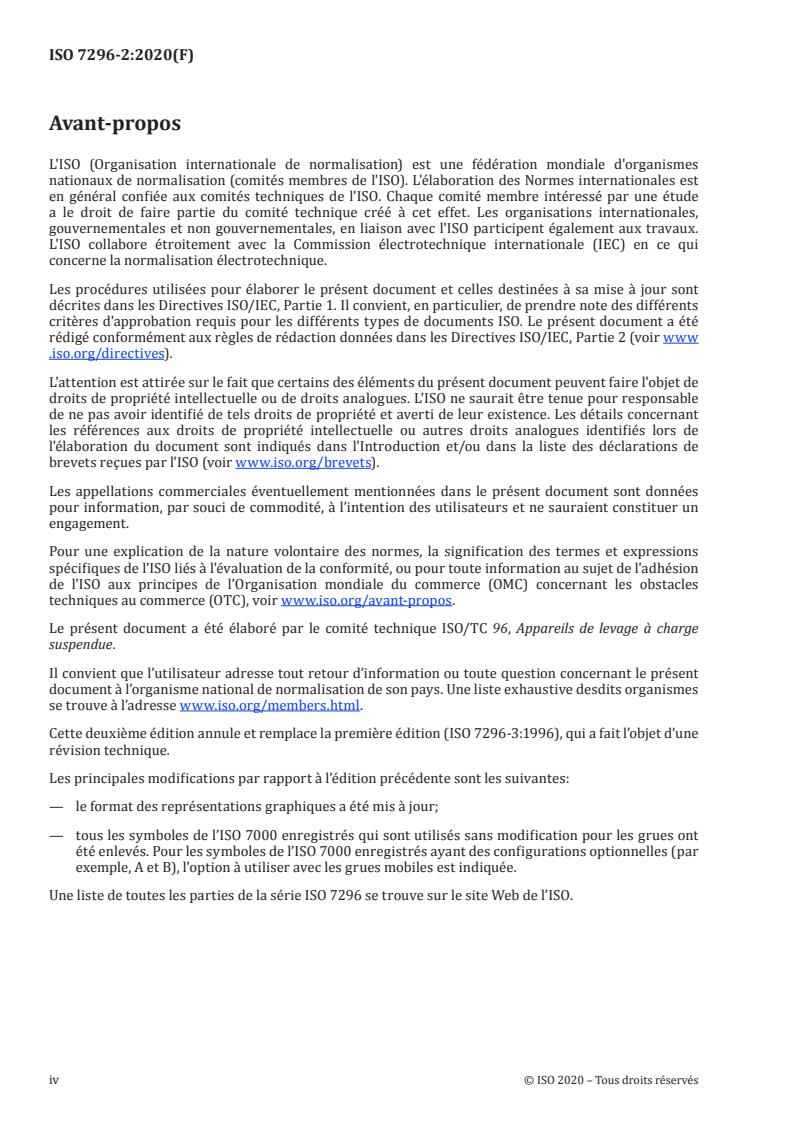

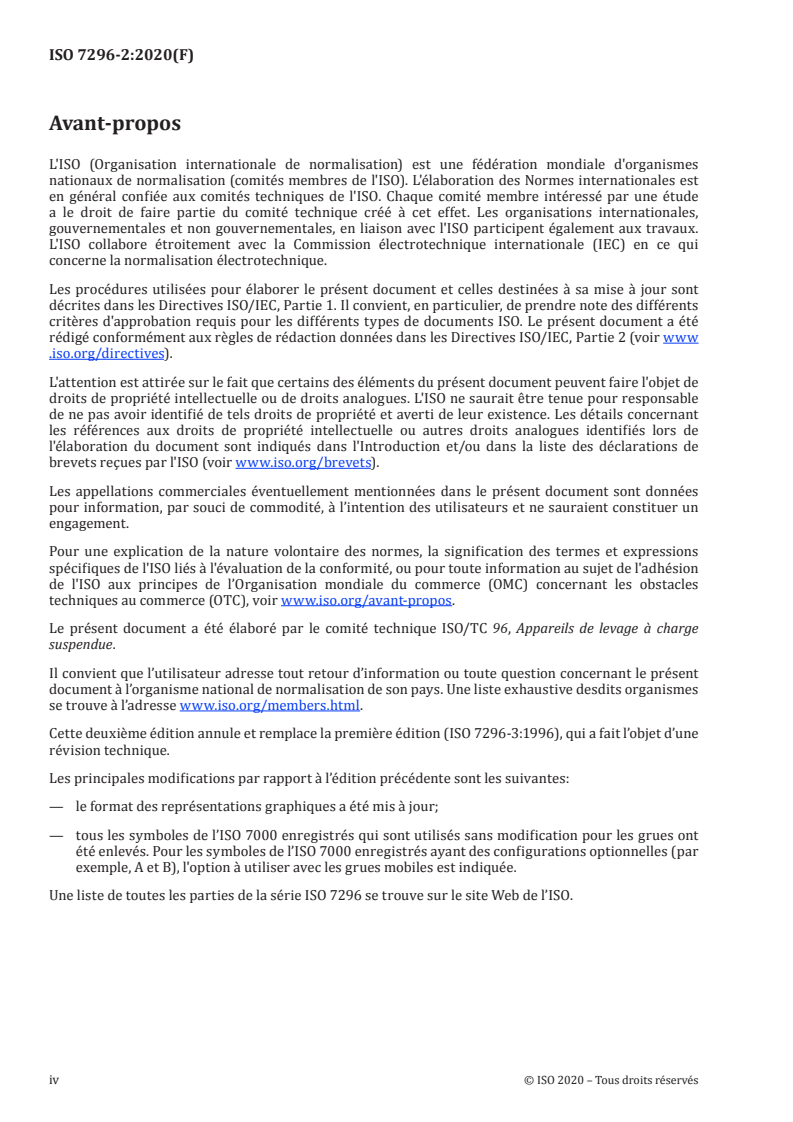

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 96, Appareils de levage à charge
suspendue.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ members .html.
Cette deuxième édition annule et remplace la première édition (ISO 7296-3:1996), qui a fait l’objet d’une
révision technique.
Les principales modifications par rapport à l’édition précédente sont les suivantes:
— le format des représentations graphiques a été mis à jour;
— tous les symboles de l’ISO 7000 enregistrés qui sont utilisés sans modification pour les grues ont
été enlevés. Pour les symboles de l’ISO 7000 enregistrés ayant des configurations optionnelles (par
exemple, A et B), l'option à utiliser avec les grues mobiles est indiquée.
Une liste de toutes les parties de la série ISO 7296 se trouve sur le site Web de l’ISO.
iv © ISO 2020 – Tous droits réservés

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 7296-2:2020(F)
Appareils de levage à charge suspendue — Symboles
graphiques —
Partie 2:
Grues mobiles
1 Domaine d'application
Le présent document établit les symboles graphiques à utiliser sur les commandes de l'opérateur et
autres indicateurs sur les grues mobiles telles que définies dans l'ISO 4306-2.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
IEC 80416-1, Principes de base pour les symboles graphiques utilisables sur le matériel — Partie 1: Création
des symboles graphiques pour enregistrement
ISO 80416-2, Principes de base pour les symboles graphiques utilisables sur le matériel — Partie 2: Forme
et utilisation des flèches
ISO 7000, Symboles graphiques utilisables sur le matériel — Symboles enregistrés
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/
3.1
symbole
symbole graphique
figure visuellement perceptible ayant une signification particulière et utilisée pour transmettre des
informations indépendamment de la langue
[SOURCE: ISO 7001:2007, 3.1]
4 Généralités
4.1 Les symboles doivent être tels
...
