ISO 13363:2016
(Main)Rubber and plastics hoses for marine-engine wet-exhaust systems - Specification
Rubber and plastics hoses for marine-engine wet-exhaust systems - Specification
ISO 13363:2016 specifies requirements for three types and two classes of hose. The hoses are intended for use in marine-engine wet-exhaust systems (where the exhaust gases are mixed with the discharge of cooling water). It does not apply to outboard motor/personal water craft. The three types are the following: - type 1: a softwall hose, made of oil-resistant material, with a synthetic-fabric reinforcement; - type 2: a hardwall hose, made of oil-resistant material, with a synthetic-fabric reinforcement with a helical wire embedded in it; - type 3: a hose or tube (flexible connector), made of oil-resistant material, with or without a reinforcement or cover, intended for use in short lengths in locations where the connector is protected from mechanical damage. The two classes are the following: - class A: intended for diesel engines; - class B: intended for petrol engines and for diesel engines with a very high exhaust temperature.
Tuyaux d'échappement en caoutchouc et en plastique pour moteurs de bateaux de plaisance — Spécifications
La présente Norme internationale spécifie les exigences relatives à trois types et deux classes de tuyaux. Les tuyaux sont destinés à être utilisés dans les systèmes d'échappement humides des moteurs marins (où les gaz d'échappement sont mélangés à l'eau de refroidissement). Elle ne s'applique pas aux moteurs hors-bord/bateaux à usage personnel. Les trois types sont les suivants: — type 1: un tuyau souple, en matériau résistant à l'huile, avec un renforcement en tissu synthétique; — type 2: un tuyau rigide, en matériau résistant à l'huile, avec un renforcement en tissu synthétique dans lequel est enrobé un fil hélicoïdal; — type 3: un tuyau ou un tube (raccord pour flexible), en matériau résistant à l'huile, avec ou sans renforcement ou revêtement, destiné à être utilisé en petites longueurs dans des emplacements où le raccord est protégé contre les dommages mécaniques. Les deux classes sont les suivantes: — classe A: destiné aux moteurs diesel; — classe B: destiné aux moteurs à essence et aux moteurs diesel avec une température d'échappement très élevée.
General Information
- Status
- Published
- Publication Date
- 03-Jan-2016
- Technical Committee
- ISO/TC 45/SC 1 - Rubber and plastics hoses and hose assemblies
- Drafting Committee
- ISO/TC 45/SC 1/WG 2 - Automotive hoses
- Current Stage
- 9093 - International Standard confirmed
- Start Date
- 01-Nov-2021
- Completion Date
- 13-Dec-2025
Relations
- Revises
ISO 13363:2004 - Rubber and plastics hoses for marine-engine wet-exhaust systems - Specification - Effective Date
- 18-May-2013
Overview
ISO 13363:2016 - "Rubber and plastics hoses for marine-engine wet-exhaust systems - Specification" defines construction, performance and test requirements for hoses used where exhaust gases are mixed with cooling water (wet-exhaust systems). It covers three hose types (softwall, hardwall with embedded helical wire, and short flexible connectors) and two classes (Class A for diesel engines; Class B for petrol engines and very-high-temperature diesel applications). The standard excludes outboard motors and personal watercraft.
Key topics and requirements
- Types & classes
- Type 1: softwall, oil-resistant material with synthetic-fabric reinforcement.
- Type 2: hardwall, oil-resistant with synthetic-fabric reinforcement and embedded helical wire.
- Type 3: short flexible connector, with or without reinforcement, for protected locations.
- Class A: diesel-engine service; Class B: petrol or very-high-temperature diesel service (plastics not permitted for Class B).
- Materials & construction
- Smooth-bore water- and heat-resistant lining; oil/fuel-resistant linings for Class A.
- Synthetic-fabric reinforcements (not required for Type 3); helical wire for Type 2; covers resistant to ozone, heat and abrasion (not required for Type 3).
- Dimensions
- Nominal bores covered (e.g., 32–127 mm) with defined inside-diameter tolerances and minimum bend radii measured per ISO 4671.
- Performance & physical tests
- Minimum burst pressure: ≥ 0.25 MPa (2.5 bar) (ISO 1402).
- Tensile strength / elongation minima for lining and cover (e.g., lining ≥ 8 MPa and ≥ 200% elongation; cover ≥ 7 MPa and ≥ 200% elongation).
- Accelerated ageing, heat-resistance (Annex A) - hoses must withstand 2 minutes of exhaust gas at specified temperatures (typically 370 °C for Class A and 580 °C for Class B).
- Compression set (rubber hoses) ≤ 45% after 24 h at 100 °C.
- Liquid resistance for Class A linings (ISO 1817); plastics loss-in-mass ≤ 4% (ISO 176).
- Flexibility, ozone (rubber), UV (plastics) and adhesion (≥ 1.5 kN/m) tests.
- Long-term ageing: 1 000 h at 85 °C with retention limits on burst pressure and adhesion.
- Marking & quality
- Specifies marking and test frequency, and normative test/acceptance procedures for manufacturers and purchasers.
Applications and users
ISO 13363:2016 is used for:
- Marine equipment manufacturers and hose suppliers specifying compliant wet-exhaust hoses
- Naval architects, OEMs and boat builders for component selection
- Marine surveyors, classification societies and procurement teams for acceptance testing
- Maintenance and repair yards for replacement and inspection criteria
Keywords: ISO 13363:2016, marine-engine wet-exhaust, rubber hoses, plastics hoses, exhaust hose specification, burst pressure, heat resistance, marine hoses.
Related standards
Normative references include ISO 37, ISO 48, ISO 1402, ISO 1817, ISO 4671, ISO 7326, ISO 8033, ISO 8330, ISO 10619-1, ISO 30013, ISO 176 and ISO 188 - used for the specific test methods cited in ISO 13363.
ISO 13363:2016 - Rubber and plastics hoses for marine-engine wet-exhaust systems — Specification Released:1/4/2016
ISO 13363:2016 - Tuyaux d'échappement en caoutchouc et en plastique pour moteurs de bateaux de plaisance — Spécifications Released:28. 06. 2023

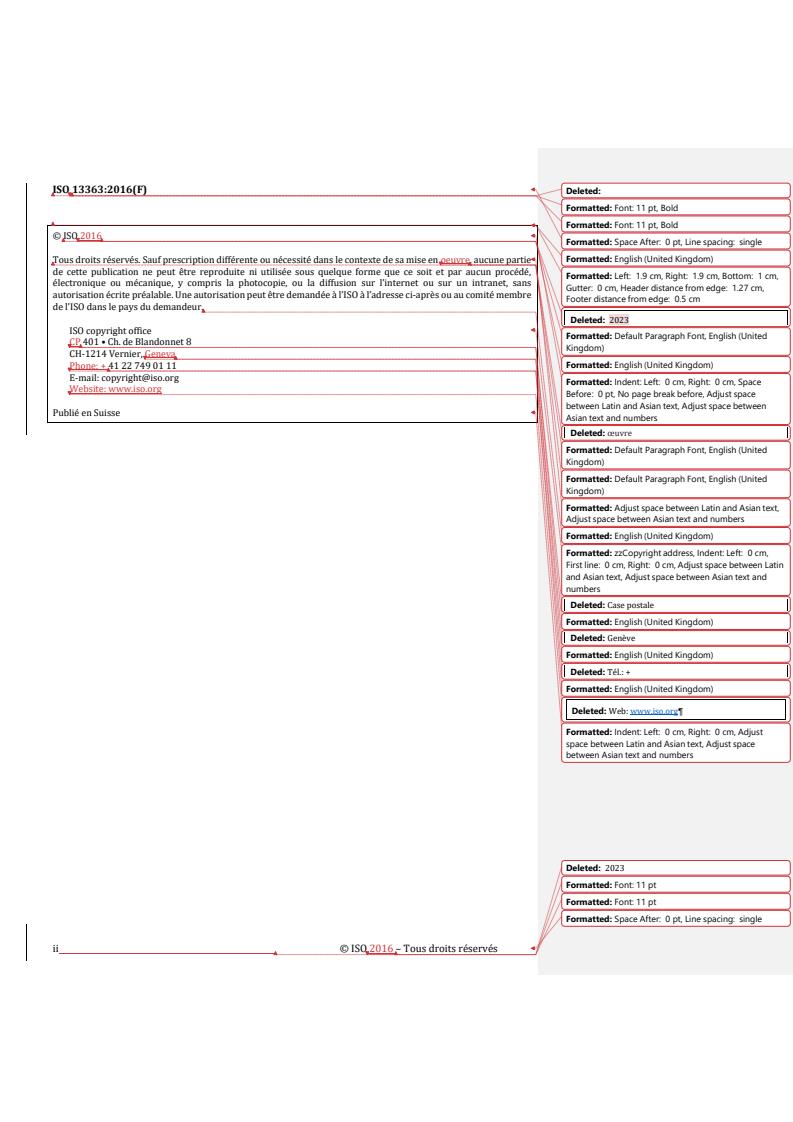

REDLINE ISO 13363:2016 - Tuyaux d'échappement en caoutchouc et en plastique pour moteurs de bateaux de plaisance — Spécifications Released:28. 06. 2023
Frequently Asked Questions
ISO 13363:2016 is a standard published by the International Organization for Standardization (ISO). Its full title is "Rubber and plastics hoses for marine-engine wet-exhaust systems - Specification". This standard covers: ISO 13363:2016 specifies requirements for three types and two classes of hose. The hoses are intended for use in marine-engine wet-exhaust systems (where the exhaust gases are mixed with the discharge of cooling water). It does not apply to outboard motor/personal water craft. The three types are the following: - type 1: a softwall hose, made of oil-resistant material, with a synthetic-fabric reinforcement; - type 2: a hardwall hose, made of oil-resistant material, with a synthetic-fabric reinforcement with a helical wire embedded in it; - type 3: a hose or tube (flexible connector), made of oil-resistant material, with or without a reinforcement or cover, intended for use in short lengths in locations where the connector is protected from mechanical damage. The two classes are the following: - class A: intended for diesel engines; - class B: intended for petrol engines and for diesel engines with a very high exhaust temperature.
ISO 13363:2016 specifies requirements for three types and two classes of hose. The hoses are intended for use in marine-engine wet-exhaust systems (where the exhaust gases are mixed with the discharge of cooling water). It does not apply to outboard motor/personal water craft. The three types are the following: - type 1: a softwall hose, made of oil-resistant material, with a synthetic-fabric reinforcement; - type 2: a hardwall hose, made of oil-resistant material, with a synthetic-fabric reinforcement with a helical wire embedded in it; - type 3: a hose or tube (flexible connector), made of oil-resistant material, with or without a reinforcement or cover, intended for use in short lengths in locations where the connector is protected from mechanical damage. The two classes are the following: - class A: intended for diesel engines; - class B: intended for petrol engines and for diesel engines with a very high exhaust temperature.
ISO 13363:2016 is classified under the following ICS (International Classification for Standards) categories: 47.080 - Small craft; 83.140.40 - Hoses. The ICS classification helps identify the subject area and facilitates finding related standards.
ISO 13363:2016 has the following relationships with other standards: It is inter standard links to ISO 13363:2004. Understanding these relationships helps ensure you are using the most current and applicable version of the standard.
You can purchase ISO 13363:2016 directly from iTeh Standards. The document is available in PDF format and is delivered instantly after payment. Add the standard to your cart and complete the secure checkout process. iTeh Standards is an authorized distributor of ISO standards.
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 13363
Second edition
2016-01-15
Rubber and plastics hoses for marine-
engine wet-exhaust systems —
Specification
Tuyaux d’échappement en caoutchouc et en plastique pour moteurs
de bateaux de plaisance — Spécifications
Reference number
©
ISO 2016
© ISO 2016, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2016 – All rights reserved

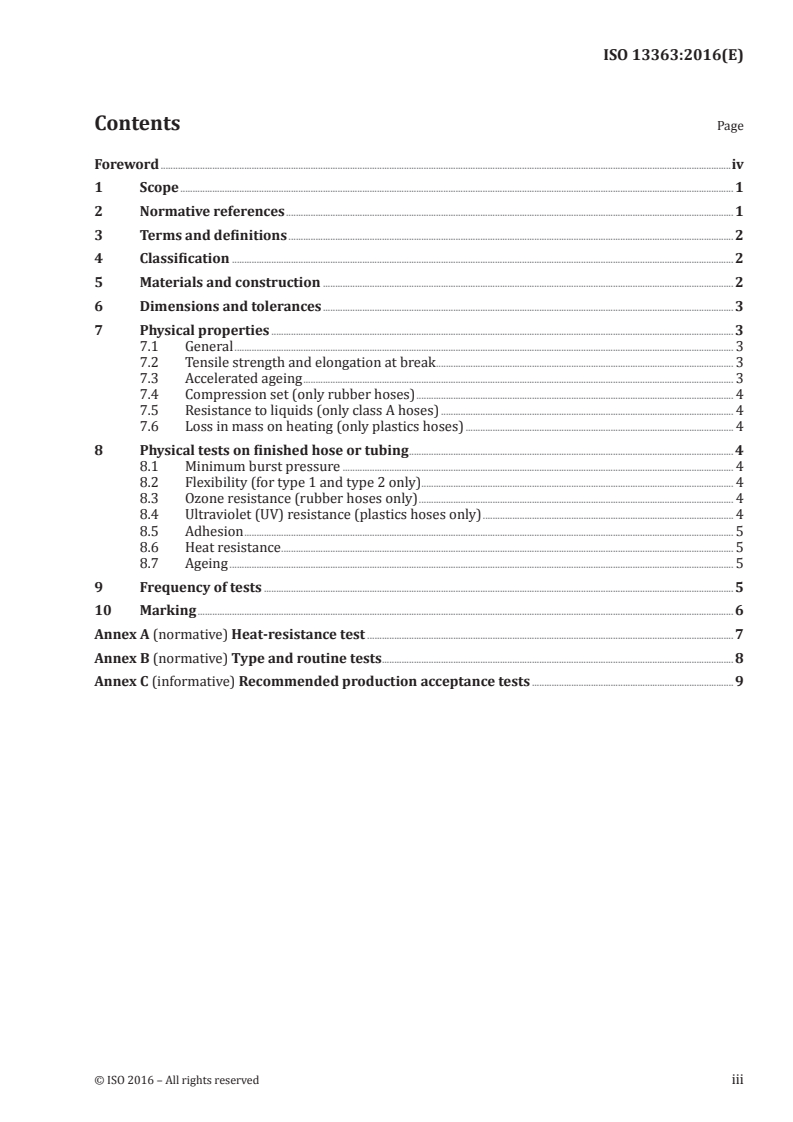

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 2
4 Classification . 2
5 Materials and construction . 2
6 Dimensions and tolerances . 3
7 Physical properties . 3
7.1 General . 3
7.2 Tensile strength and elongation at break . 3
7.3 Accelerated ageing . 3
7.4 Compression set (only rubber hoses) . 4
7.5 Resistance to liquids (only class A hoses) . 4
7.6 Loss in mass on heating (only plastics hoses) . 4
8 Physical tests on finished hose or tubing . 4
8.1 Minimum burst pressure . 4
8.2 Flexibility (for type 1 and type 2 only) . 4
8.3 Ozone resistance (rubber hoses only) . 4
8.4 Ultraviolet (UV) resistance (plastics hoses only) . 4
8.5 Adhesion . 5
8.6 Heat resistance . 5
8.7 Ageing . 5
9 Frequency of tests . 5
10 Marking . 6
Annex A (normative) Heat-resistance test . 7
Annex B (normative) Type and routine tests . 8
Annex C (informative) Recommended production acceptance tests . 9

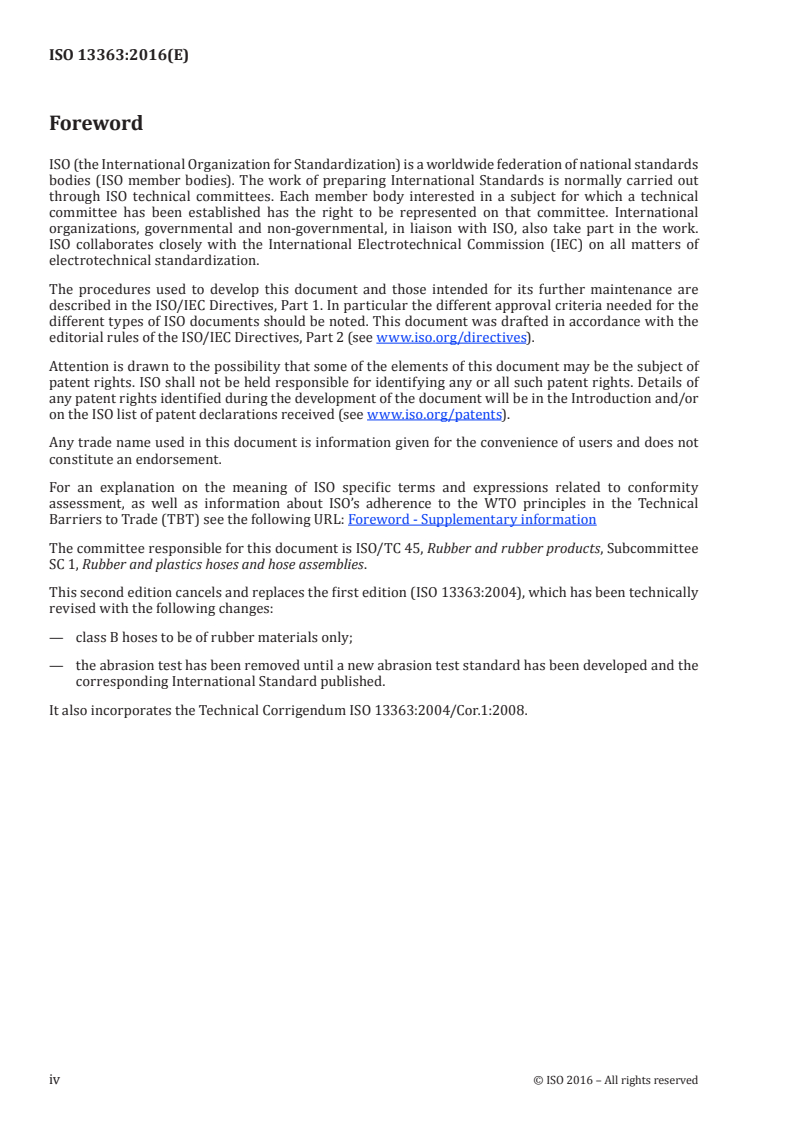

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity
assessment, as well as information about ISO’s adherence to the WTO principles in the Technical
Barriers to Trade (TBT) see the following URL: Foreword - Supplementary information
The committee responsible for this document is ISO/TC 45, Rubber and rubber products, Subcommittee
SC 1, Rubber and plastics hoses and hose assemblies.
This second edition cancels and replaces the first edition (ISO 13363:2004), which has been technically
revised with the following changes:
— class B hoses to be of rubber materials only;
— the abrasion test has been removed until a new abrasion test standard has been developed and the
corresponding International Standard published.
It also incorporates the Technical Corrigendum ISO 13363:2004/Cor.1:2008.
iv © ISO 2016 – All rights reserved
INTERNATIONAL STANDARD ISO 13363:2016(E)
Rubber and plastics hoses for marine-engine wet-exhaust
systems — Specification
WARNING — Persons using this International Standard should be familiar with normal laboratory
practice. This International Standard does not purport to address all of the safety problems, if
any, associated with its use. It is the responsibility of the user to establish appropriate health
and safety practices and to ensure compliance with any national regulatory conditions.
1 Scope
This International Standard specifies requirements for three types and two classes of hose. The hoses
are intended for use in marine-engine wet-exhaust systems (where the exhaust gases are mixed with
the discharge of cooling water). It does not apply to outboard motor/personal water craft.
The three types are the following:
— type 1: a softwall hose, made of oil-resistant material, with a synthetic-fabric reinforcement;
— type 2: a hardwall hose, made of oil-resistant material, with a synthetic-fabric reinforcement with a
helical wire embedded in it;
— type 3: a hose or tube (flexible connector), made of oil-resistant material, with or without a
reinforcement or cover, intended for use in short lengths in locations where the connector is
protected from mechanical damage.
The two classes are the following:
— class A: intended for diesel engines;
— class B: intended for petrol engines and for diesel engines with a very high exhaust temperature.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 37, Rubber, vulcanized or thermoplastic — Determination of tensile stress-strain properties
ISO 48, Rubber, vulcanized or thermoplastic — Determination of hardness (hardness between 10 IRHD
and 100 IRHD)
ISO 176:2005, Plastics — Determination of loss of plasticizers — Activated carbon method
ISO 188, Rubber, vulcanized or thermoplastic — Accelerated ageing and heat resistance tests
ISO 815, Rubber, vulcanized or thermoplastic — Determination of compression set at ambient
ISO 1402, Rubber and plastics hoses and hose assemblies — Hydrostatic testing
ISO 1817, Rubber, vulcanized or thermoplastic — Determination of the effect of liquids
ISO 4671, Rubber and plastics hoses and hose assemblies — Methods of measurement of the dimensions of
hoses and the lengths of hose assemblies
ISO 7326:2006, Rubber and plastics hoses — Assessment of ozone resistance under static conditions
ISO 8033, Rubber and plastics hoses — Determination of adhesion between components
ISO 8330, Rubber and plastics hoses and hose assemblies — Vocabulary
ISO 10619-1:2011, Rubber and plastics hoses and tubing — Measurement of flexibility and stiffness —
Part 1: Bending tests at ambient temperature
ISO 30013:2011, Rubber and plastics hoses — Methods of exposure to laboratory light sources —
Determination of changes in colour, appearanc
...
NORME ISO
INTERNATIONALE 13363
Deuxième édition
2016-01-15
Tuyaux d'échappement en caoutchouc
et en plastique pour moteurs de
bateaux de plaisance — Spécifications
Rubber and plastics hoses for marine-engine wet-exhaust systems —
Specification
Numéro de référence
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2016
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii
Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives .1
3 Termes et définitions . 2
4 Classification . 2
5 Matériaux et construction . 3
6 Dimensions et tolérances. 3
7 Propriétés physiques . 3
7.1 Généralités . 3
7.2 Résistance à la traction et allongement à la rupture . 4
7.3 Vieillissement accéléré . 4
7.4 Déformation rémanente après compression (uniquement tuyau en caoutchouc) . 4
7.5 Résistance aux liquides (uniquement tuyaux de classe A) . 4
7.6 Perte en masse par chauffage (uniquement les tuyaux plastiques) . 4
8 Essais physiques sur les tubes ou tuyaux finis . 5
8.1 Pression minimale de rupture . 5
8.2 Flexibilité (uniquement pour le type 1 et le type 2) . 5
8.3 Résistance à l'ozone (uniquement tuyau en caoutchouc) . 5
8.4 Résistance aux ultraviolets (UV) (tuyaux en plastique uniquement) . 5
8.5 Adhérence . 5
8.6 Résistance à la chaleur . 5
8.7 Vieillissement . 5
9 Fréquence des essais . 6
10 Marquage . 6
Annexe A (normative) Essai de résistance à la chaleur . 7
Annexe B (normative) Essais de type et de routine. 8
Annexe C (informative) Essais de réception de production recommandés .9
iii

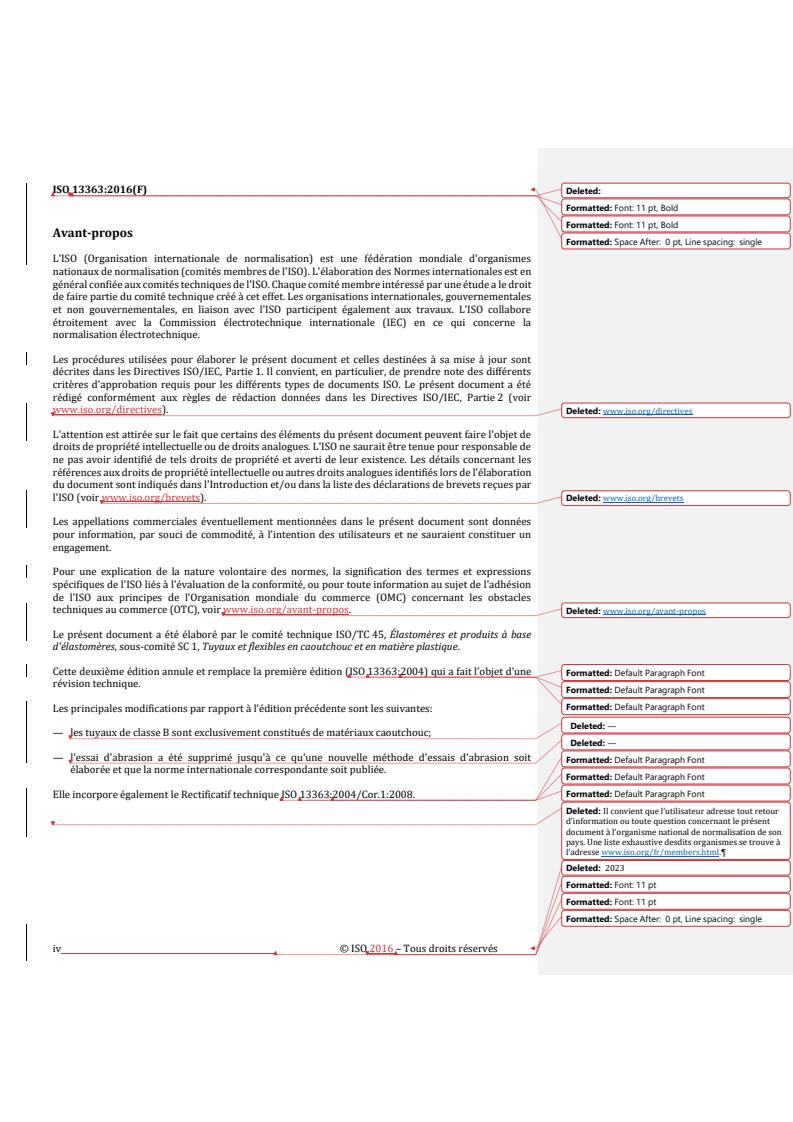

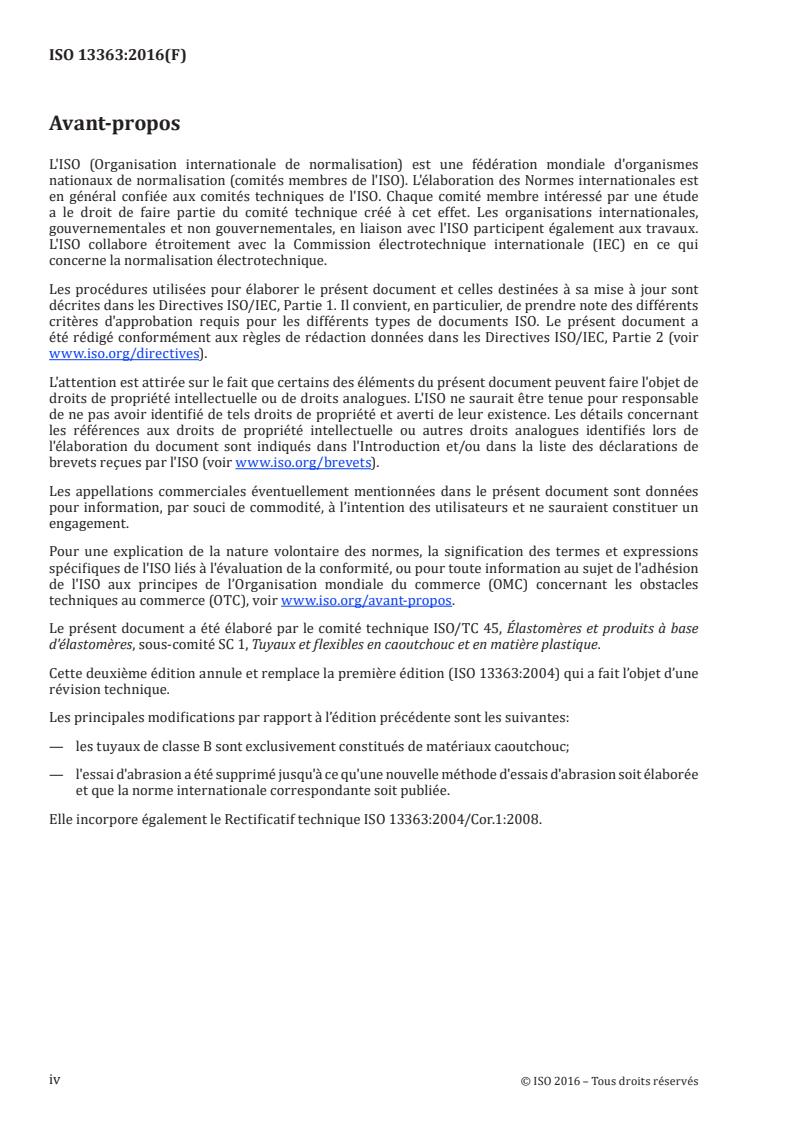

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a
été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 45, Élastomères et produits à base
d'élastomères, sous-comité SC 1, Tuyaux et flexibles en caoutchouc et en matière plastique.
Cette deuxième édition annule et remplace la première édition (ISO 13363:2004) qui a fait l’objet d’une
révision technique.
Les principales modifications par rapport à l’édition précédente sont les suivantes:
— les tuyaux de classe B sont exclusivement constitués de matériaux caoutchouc;
— l'essai d'abrasion a été supprimé jusqu'à ce qu'une nouvelle méthode d'essais d'abrasion soit élaborée
et que la norme internationale correspondante soit publiée.
Elle incorpore également le Rectificatif technique ISO 13363:2004/Cor.1:2008.
iv
NORME INTERNATIONALE ISO 13363:2016(F)
Tuyaux d'échappement en caoutchouc et en plastique pour
moteurs de bateaux de plaisance — Spécifications
AVERTISSEMENT — Il convient que les utilisateurs de la présente Norme internationale
connaissent bien les pratiques courantes de laboratoire. La présente Norme internationale
n’a pas pour but de traiter tous les problèmes de sécurité qui sont, le cas échéant, liés à son
utilisation. Il incombe à l’utilisateur d’établir des pratiques appropriées en matière d’hygiène et
de sécurité, et de s’assurer de la conformité à la réglementation nationale en vigueur.
1 Domaine d’application
La présente Norme internationale spécifie les exigences relatives à trois types et deux classes de tuyaux.
Les tuyaux sont destinés à être utilisés dans les systèmes d'échappement humides des moteurs marins
(où les gaz d'échappement sont mélangés à l'eau de refroidissement). Elle ne s'applique pas aux moteurs
hors-bord/bateaux à usage personnel.
Les trois types sont les suivants:
— type 1: un tuyau souple, en matériau résistant à l'huile, avec un renforcement en tissu synthétique;
— type 2: un tuyau rigide, en matériau résistant à l'huile, avec un renforcement en tissu synthétique
dans lequel est enrobé un fil hélicoïdal;
— type 3: un tuyau ou un tube (raccord pour flexible), en matériau résistant à l'huile, avec ou sans
renforcement ou revêtement, destiné à être utilisé en petites longueurs dans des emplacements où
le raccord est protégé contre les dommages mécaniques.
Les deux classes sont les suivantes:
— classe A: destiné aux moteurs diesel;
— classe B: destiné aux moteurs à essence et aux moteurs diesel avec une température d'échappement
très élevée.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l'édition citée s'applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 37, Caoutchouc vulcanisé ou thermoplastique — Détermination des caractéristiques de contrainte-
déformation en traction
ISO 48, Caoutchouc vulcanisé ou thermoplastique — Détermination de la dureté (dureté comprise entre
10 DIDC et 100 DIDC)
ISO 176:2005, Matières plastiques — Détermination des pertes en plastifiants — Méthode au charbon actif
ISO 188, Caoutchouc vulcanisé ou thermoplastique — Essais de résistance au vieillissement accéléré et à la
chaleur
ISO 815, Caoutchouc vulcanisé ou thermoplastique — Détermination de la déformation rémanente après
compression aux températures ambiantes
ISO 1402, Tuyaux et flexibles en caoutchouc et en plastique — Essais hydrostatiques
ISO 1817, Caoutchouc vulcanisé ou thermoplastique — Détermination de l’action des liquides
ISO 4671, Tuyaux et flexibles en caoutchouc et en plastique — Méthodes de mesurage des dimensions des
tuyaux et de la longueur des flexibles
ISO 7326:2006, Tuyaux en caoutchouc et en plastique — Évaluation de la résistance à l’ozone dans des
conditions statiques
ISO 8033, Tuyaux en caoutchouc et en plastique — Détermination de l'adhérence entre éléments
ISO 8330, Tuyaux et flexibles en caoutchouc et en plastiques — Vocabulaire
ISO 10619-1:2011, Tuyaux et tubes en caoutchouc et en plastique — Mesurage de la flexibilité et de la
rigidité — Partie 1: Essais de courbure à température ambiante
ISO 30013:2011, Tuyaux en caoutchouc et en plastique — Méthodes d'exposition à des sources lumineuses
de laboratoire — Détermination du changement de coloration, d'aspect et d'autres propriétés physiques
3 Termes et définitions
Pour les besoins du présent document, les termes et les définitions de l'ISO 8330 s'appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
4 Classification
Les tuyaux doivent être de l'un des types et classes spécifiés dans le Tableau 1.
Tableau 1 — Types et classes de tuyau
Type Classe Description
1 A Un tuyau souple, en matériau résistant à l'huile, avec un renforcement en tissu synthétique.
Lorsqu'il est soumis à essai conformément à l'Annexe A, le tuyau doit résist
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Deuxième édition
Style Definition
...
Style Definition
...
2016-01
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Tuyaux d'échappement en caoutchouc et en plastique pour
Style Definition
...
moteurs de bateaux de plaisance — Spécifications
Style Definition
...
Style Definition
...
Rubber and plastics hoses for marine-engine wet-exhaust systems — Specification
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
Style Definition
...
...
Formatted
...
Formatted
...
Formatted
...
Formatted
...
Formatted
...
Formatted
...
Formatted: Font: 11 pt, Bold
Formatted: Font: 11 pt, Bold
Formatted: Space After: 0 pt, Line spacing: single
Formatted: English (United Kingdom)
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en oeuvre, aucune partie
de cette publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé,
Formatted: Left: 1.9 cm, Right: 1.9 cm, Bottom: 1 cm,
électronique ou mécanique, y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans
Gutter: 0 cm, Header distance from edge: 1.27 cm,
autorisation écrite préalable. Une autorisation peut être demandée à l’ISO à l’adresse ci-après ou au comité membre
Footer distance from edge: 0.5 cm
de l’ISO dans le pays du demandeur.
Deleted: 2023
ISO copyright office
Formatted: Default Paragraph Font, English (United
CP 401 • Ch. de Blandonnet 8
Kingdom)
CH-1214 Vernier, Geneva
Phone: + 41 22 749 01 11 Formatted: English (United Kingdom)
E-mail: copyright@iso.org
Formatted: Indent: Left: 0 cm, Right: 0 cm, Space
Website: www.iso.org
Before: 0 pt, No page break before, Adjust space
between Latin and Asian text, Adjust space between
Publié en Suisse
Asian text and numbers
Deleted: œuvre
Formatted: Default Paragraph Font, English (United
Kingdom)
Formatted: Default Paragraph Font, English (United
Kingdom)
Formatted: Adjust space between Latin and Asian text,
Adjust space between Asian text and numbers
Formatted: English (United Kingdom)
Formatted: zzCopyright address, Indent: Left: 0 cm,
First line: 0 cm, Right: 0 cm, Adjust space between Latin
and Asian text, Adjust space between Asian text and
numbers
Deleted: Case postale
Formatted: English (United Kingdom)
Deleted: Genève
Formatted: English (United Kingdom)
Deleted: Tél.: +
Formatted: English (United Kingdom)
Deleted: Web: www.iso.org¶
Formatted: Indent: Left: 0 cm, Right: 0 cm, Adjust
space between Latin and Asian text, Adjust space
between Asian text and numbers
Deleted: 2023
Formatted: Font: 11 pt
Formatted: Font: 11 pt
Formatted: Space After: 0 pt, Line spacing: single
ii © ISO 2016 – Tous droits réservés
Formatted: Font: 11 pt, Bold
Formatted: Font: 11 pt, Bold
Sommaire
Formatted: Left, Space After: 0 pt, Line spacing: single
Avant-propos . iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 2
4 Classification . 2
5 Matériaux et construction . 3
6 Dimensions et tolérances. 3
7 Propriétés physiques . 4
7.1 Généralités . 4
7.2 Résistance à la traction et allongement à la rupture . 4
7.3 Vieillissement accéléré . 4
Deleted: Avant-propos iv¶
7.4 Déformation rémanente après compression (uniquement tuyau en caoutchouc) . 4
1 Domaine d’application 1¶
2 Références normatives 1¶
7.5 Résistance aux liquides (uniquement tuyaux de classe A) . 4
3 Termes et définitions 2¶
4 Classification 2¶
7.6 Perte en masse par chauffage (uniquement les tuyaux plastiques) . 4
5 Matériaux et construction 3¶
8 Essais physiques sur les tubes ou tuyaux finis . 5
6 Dimensions et tolérances 3¶
7 Propriétés physiques 4¶
8.1 Pression minimale de rupture . 5
7.1 Généralités 4¶
8.2 Flexibilité (uniquement pour le type 1 et le type 2) . 5 7.2 Résistance à la traction et allongement à la
rupture 4¶
8.3 Résistance à l'ozone (uniquement tuyau en caoutchouc) . 5
7.3 Vieillissement accéléré 4¶
7.4 Déformation rémanente après compression
8.4 Résistance aux ultraviolets (UV) (tuyaux en plastique uniquement) . 5
(uniquement tuyau en caoutchouc) 4¶
8.5 Adhérence . 5 7.5 Résistance aux liquides (uniquement tuyaux de
classe A) 4¶
8.6 Résistance à la chaleur . 5
7.6 Perte en masse par chauffage (uniquement les tuyaux
plastiques) 5¶
8.7 Vieillissement . 5
8 Essais physiques sur les tubes ou tuyaux finis 5¶
9 Fréquence des essais . 6
8.1 Pression minimale de rupture 5¶
8.2 Flexibilité (uniquement pour le type 1 et le type
10 Marquage . 6
2) 5¶
8.3 Résistance à l'ozone (uniquement tuyau en
Annex A (normative) Essai de résistance à la chaleur . 7
caoutchouc) 5¶
A.1 Généralités . 7 8.4 Résistance aux ultraviolets (UV) (tuyaux en plastique
uniquement) 5¶
A.2 Mode opératoire . 7
8.5 Adhérence 5¶
8.6 Résistance à la chaleur 5¶
Annex B (normative) Essais de type et de routine . 8
8.7 Vieillissement 5¶
Annex C (informative) Essais de réception de production recommandés . 9
9 Fréquence des essais 6¶
10 Marquage 6¶
Annexe A (normative) Essai de résistance à la chaleur 7¶
Annexe B (normative) Essais de type et de routine 8¶
Annexe C (informative) Essais de réception de production
recommandés 9¶
...
Formatted: Adjust space between Latin and Asian text,
Adjust space between Asian text and numbers
Deleted: 2023
Formatted: Font: 11 pt
Formatted: Font: 11 pt
Formatted: Font: 11 pt
Formatted: Space After: 0 pt, Line spacing: single
Formatted: Font: 11 pt, Bold
Formatted: Font: 11 pt, Bold
Avant-propos
Formatted: Space After: 0 pt, Line spacing: single
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en
général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit
de faire partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales
et non gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore
étroitement avec la Commission électrotechnique internationale (IEC) en ce qui concerne la
normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives). Deleted: www.iso.org/directives
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de
ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les
références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l'élaboration
du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de brevets reçues par
l'ISO (voir www.iso.org/brevets). Deleted: www.iso.org/brevets
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www.iso.org/avant-propos. Deleted: www.iso.org/avant-propos
Le présent document a été élaboré par le comité technique ISO/TC 45, Élastomères et produits à base
d'élastomères, sous-comité SC 1, Tuyaux et flexibles en caoutchouc et en matière plastique.
Cette deuxième édition annule et remplace la première édition (ISO 13363:2004) qui a fait l’objet d’une
Formatted: Default Paragraph Font
révision technique.
Formatted: Default Paragraph Font
Formatted: Default Paragraph Font
Les principales modifications par rapport à l’édition précédente sont les suivantes:
Deleted: —
— les tuyaux de classe B sont exclusivement constitués de matériaux caoutchouc;
Deleted: —
— l'essai d'abrasion a été supprimé jusqu'à ce qu'une nouvelle méthode d'essais d'abrasion soit
Formatted: Default Paragraph Font
élaborée et que la norme internationale correspondante soit publiée.
Formatted: Default Paragraph Font
Elle incorpore également le Rectificatif technique ISO 13363:2004/Cor.1:2008. Formatted: Default Paragraph Font
Deleted: Il convient que l’utilisateur adresse tout retour
d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son
pays. Une liste exhaustive desdits organismes se trouve à
l’adresse www.iso.org/fr/members.html.¶
Deleted: 2023
Formatted: Font: 11 pt
Formatted: Font: 11 pt
Formatted: Space After: 0 pt, Line spacing: single
iv © ISO 2016 – Tous droits réservés
Deleted: NORME INTERNATIONALE
...
Formatted: English (United Kingdom)
Tuyaux d'échappement en caoutchouc et en plastique pour
Formatted: Left: 1.9 cm, Right: 1.9 cm, Bottom: 1 cm,
Gutter: 0 cm, Section start: New page, Header distance
moteurs de bateaux de plaisance — Spécifications
from edge: 1.27 cm, Footer distance from edge: 0.5 cm
AVERTISSEMENT — Il convient que les utilisateurs de la présente Norme internationale
Deleted:
connaissent bien les pratiques courantes de laboratoire. La présente Norme internationale n’a
Formatted: English (United Kingdom)
pas pour but de traiter tous les problèmes de sécurité qui sont, le cas échéant, liés à son utilisation.
Il incombe à l’utilisateur d’établir des pratiques appropriées en matière d’hygiène et de sécurité,
et de s’assurer de la conformité à la réglementation nationale en vigueur.
Formatted: Adjust space between Latin and Asian text,
Adjust space between Asian text and numbers, Tab
1 Domaine d’application
stops: Not at 0.76 cm
La présente Norme internationale spécifie les exigences relatives à trois types et deux classes de tuyaux. Formatted: Adjust space between Latin and Asian text,
Les tuyaux sont destinés à être utilisés dans les systèmes d'échappement humides des moteurs marins Adjust space between Asian text and numbers
(où les gaz d'échappement sont mélangés à l'eau de refroidissement). Elle ne s'applique pas aux moteurs
Deleted: —
hors-bord/bateaux à usage personnel.
Formatted: Space After: 0 pt, Adjust space between
Les trois types sont les suivants:
Latin and Asian text, Adjust space between Asian text
and numbers, Tab stops: Not at 0.71 cm
— type 1: un tuyau souple, en matériau résistant à l'huile, avec un renforcement en tissu synthétique;
Deleted: —
— type 2: un tuyau rigide, en matériau résistant à l'huile, avec un renforcement en tissu synthétique
Deleted: —
dans lequel est enrobé un fil hélicoïdal;
Formatted: Adjust space between Latin and Asian text,
Adjust space between Asian text and numbers, Tab
— type 3: un tuyau ou un tube (raccord pour flexible), en matériau résistant à l'huile, avec ou sans
stops: Not at 0.71 cm
renforcement ou revêtement, destiné à être utilisé en petites longueurs dans des emplacements où le
raccord est protégé contre les dommages mécaniques. Formatted: Adjust space between Latin and Asian text,
Adjust space between Asian text and numbers
Les deux classes sont les suivantes:
Deleted: —
— classe A: destiné aux moteurs diesel;
Formatted
...
Deleted: —
— classe B: destiné aux moteurs à essence et aux moteurs diesel avec une température d'échappement
Formatted
très élevée. .
Formatted
...
2 Références normatives
Formatted
...
Deleted:
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l'édition citée s'applique.
Formatted: Default Paragraph Font
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
Formatted: Default Paragraph Font
éventuels amendements).
Formatted: Default Paragraph Font, Font: Italic
ISO 37, Caoutchouc vulcanisé ou thermoplastique — Détermination des caractéristiques de contrainte-
Formatted
déformation en traction .
Deleted:
ISO 48, Caoutchouc vulcanisé ou thermoplastique — Détermination de la dureté (dureté comprise entre
Deleted: ISO 48, Caoutchouc vulcanisé ou
...
10 DIDC et 100 DIDC)
Formatted: Default Paragraph Font
ISO 176:2005, Matières plastiques — Détermination des pertes en plastifiants — Méthode au charbon actif
Formatted: Default Paragraph Font
Formatted: Default Paragraph Font, Font: Italic
ISO 188, Caoutchouc vulcanisé ou thermoplastique — Essais de résistance au vieillissement accéléré et à la
chaleur Formatted
...
Deleted:
ISO 815, Caoutchouc vulcanisé ou thermoplastique — Détermination de la déformation rémanente après
Deleted: ISO 1402, Tuyaux et flexibles en caoutchouc
...
compression aux températures ambiantes
Deleted: © ISO 2023 – Tous droits réservés 1
ISO 1402, Tuyaux et flexibles en caoutchouc et en plastique — Essais hydrostatiques
Formatted: Space After: 0 pt, Line spacing: single
Formatted
...
Deleted:
Deleted: ISO 7326:2006, Tuyaux en caoutchouc et
...
Deleted:
ISO 1817, Caoutchouc vulcanisé ou thermoplastique — Détermination de l’action des liquides
Deleted:
Formatted
...
ISO 4671, Tuyaux et flexibles en caoutchouc et en plastique — Méthodes de mesurage des dimensions des
tuyaux et de la longueur des flexibles
Formatted
...
Formatted
...
ISO 7326:2006, Tuyaux en caoutchouc et en plastique — Évaluation de la résistance à l’ozone dans des
Formatted
conditions statiques
...
Deleted:
ISO 8033, Tuyaux en caoutchouc et en plastique — Détermination de l'adhérence entre éléments
Deleted: L'ISO
Deleted: l'IEC
ISO 8330, Tuyaux et flexibles en caoutchouc et en plastiques — Vocabulaire
Deleted: —
ISO 10619-1:2011, Tuyaux et tubes en caoutchouc et en plastique — Mesurage de la flexibilité et de la
Deleted: l'adresse
rigidité — Partie 1: Essais de courbure à température ambiante
Deleted: https://www.iso.org/obp
ISO 30013:2011, Tuyaux en caoutchouc et en plastique — Méthodes d'exposition à des sources lumineuses
Deleted: —
de laboratoire — Détermination du changement de coloration, d'aspect et d'autres propriétés physiques
Deleted: l'adresse
Deleted: https://www.electropedia.org/
3 Termes et définitions
Deleted: Tableau 1.
Pour les besoins du présent document, les termes et les définitions de l'ISO 8330 s'appliquent.
Formatted
...
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
Formatted
...
normalisation, consultables aux adresses suivantes:
Formatted
...
— ISO Online
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
