ISO 2424:2007

INTERNATIONAL ISO
STANDARD 2424
NORME
Fourth edition
Quatrième édition
INTERNATIONALE
2007-02-15
Textile floor coverings — Vocabulary
Revêtements de sol textiles —
Vocabulaire
Reference number
Numéro de référence
©
ISO 2007

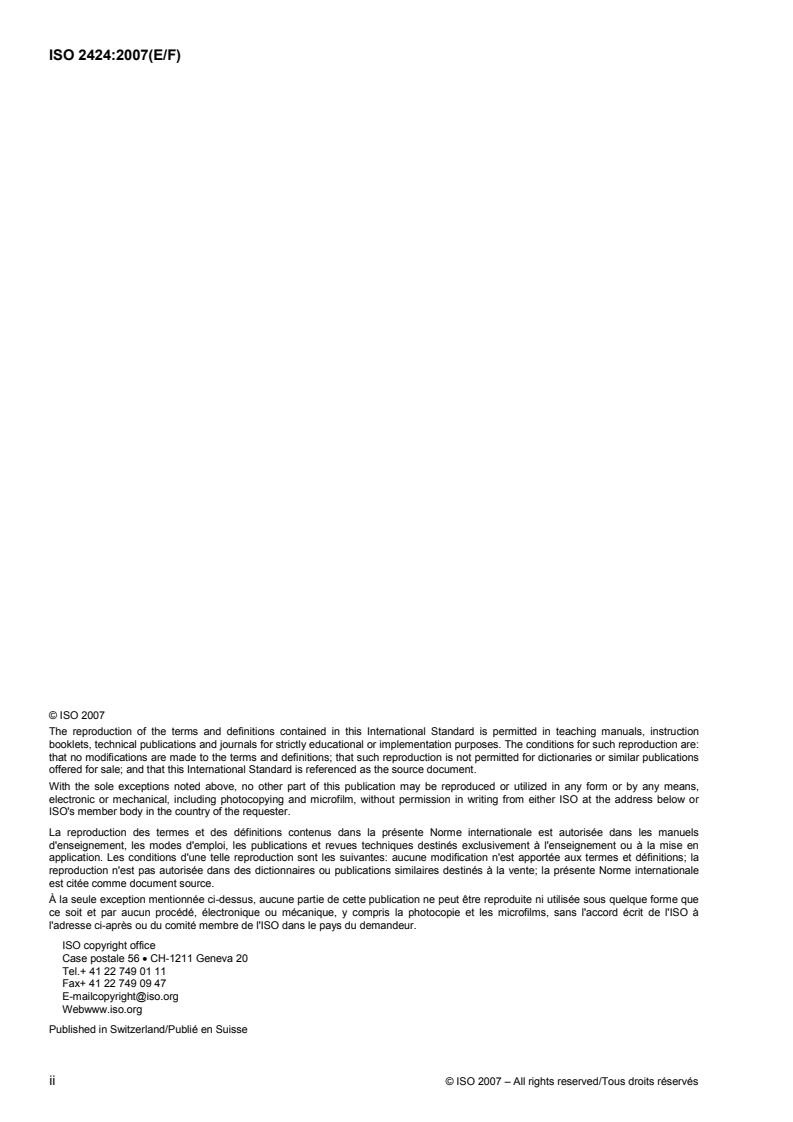

The reproduction of the terms and definitions contained in this International Standard is permitted in teaching manuals, instruction
booklets, technical publications and journals for strictly educational or implementation purposes. The conditions for such reproduction are:
that no modifications are made to the terms and definitions; that such reproduction is not permitted for dictionaries or similar publications
offered for sale; and that this International Standard is referenced as the source document.
With the sole exceptions noted above, no other part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
La reproduction des termes et des définitions contenus dans la présente Norme internationale est autorisée dans les manuels
d'enseignement, les modes d'emploi, les publications et revues techniques destinés exclusivement à l'enseignement ou à la mise en
application. Les conditions d'une telle reproduction sont les suivantes: aucune modification n'est apportée aux termes et définitions; la
reproduction n'est pas autorisée dans des dictionnaires ou publications similaires destinés à la vente; la présente Norme internationale
est citée comme document source.
À la seule exception mentionnée ci-dessus, aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque forme que
ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l'ISO à
l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel.+ 41 22 749 01 11
Fax+ 41 22 749 09 47
E-mailcopyright@iso.org
Webwww.iso.org
Published in Switzerland/Publié en Suisse
ii © ISO 2007 – All rights reserved/Tous droits réservés

Contents Page
Foreword. v
1 Scope. 1
2 Normative references. 1
3 General terms. 1
4 Definitions and categories of textile floor coverings as a function of their construction. 3
5 Terms relating to the use-surface. 20
6 Terms relating to the substrate. 28
7 Terms relating to the patterning and colouring of textile floor coverings . 34
8 Terms relating to the fitting and use of textile floor coverings . 35
9 Terms relating to the estimation of fitness for use of textile floor coverings. 38
Bibliography . 47
List of symbols. 48
Alphabetical index . 49
French alphabetical index (Index alphabétique). 52

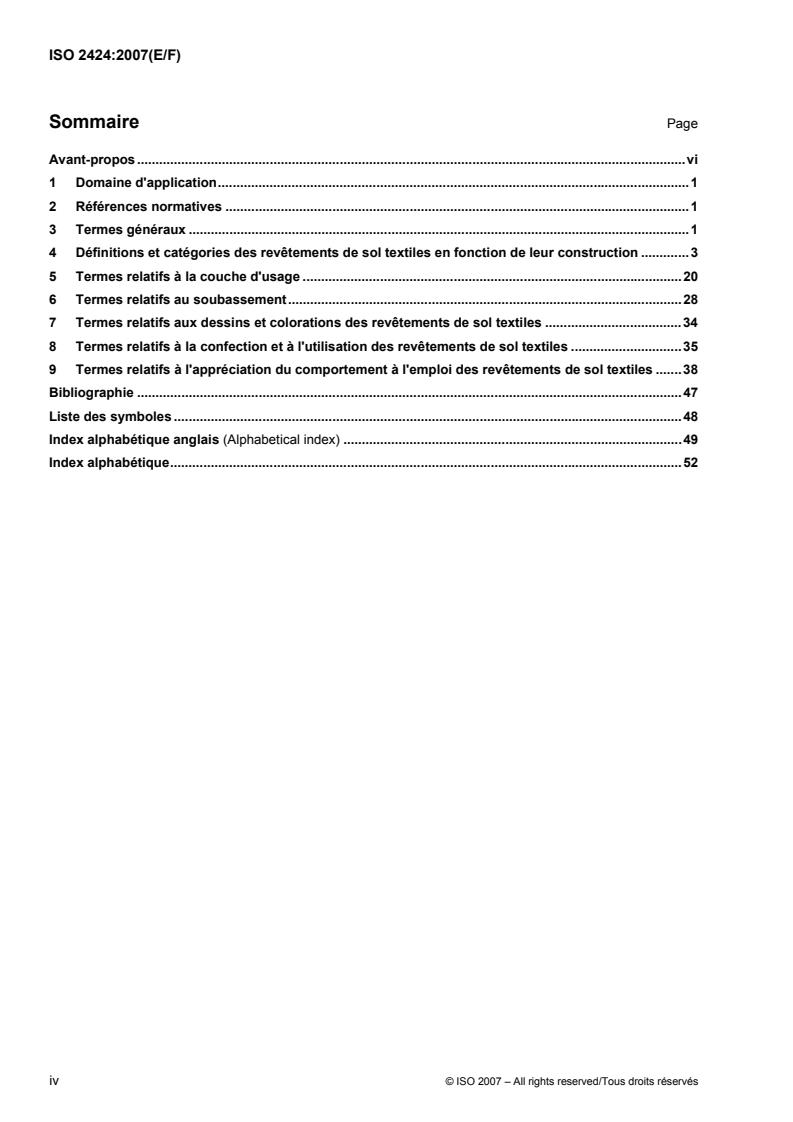

Sommaire Page
Avant-propos.vi
1 Domaine d'application.1
2 Références normatives.1
3 Termes généraux.1
4 Définitions et catégories des revêtements de sol textiles en fonction de leur construction .3
5 Termes relatifs à la couche d'usage .20
6 Termes relatifs au soubassement.28
7 Termes relatifs aux dessins et colorations des revêtements de sol textiles .34
8 Termes relatifs à la confection et à l'utilisation des revêtements de sol textiles .35
9 Termes relatifs à l'appréciation du comportement à l'emploi des revêtements de sol textiles .38
Bibliographie .47
Liste des symboles .48
Index alphabétique anglais (Alphabetical index) .49
Index alphabétique.52

iv © ISO 2007 – All rights reserved/Tous droits réservés

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 2424 was prepared by Technical Committee ISO/TC 219, Floor coverings.
This fourth edition cancels and replaces the third edition (ISO 2424:1992), which has been technically revised.
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 2424 a été élaborée par le comité technique ISO/TC 219, Revêtements de sol.
Cette quatrième édition annule et remplace la troisième édition (ISO 2424:1992), qui a fait l'objet d'une
révision technique.
vi © ISO 2007 – All rights reserved/Tous droits réservés

INTERNATIONAL STANDARD
NORME INTERNATIONALE
Textile floor coverings — Revêtements de sol textiles —
Vocabulary Vocabulaire
1 Scope 1 Domaine d'application
This International Standard gives definitions of terms La présente Norme internationale donne les
relating to textile floor coverings, and defines définitions des termes relatifs aux revêtements de
categories of these products. sol textiles, et définit les catégories de ces produits.

2 Normative references 2 Références normatives
The following referenced documents are Les documents de référence suivants sont
indispensable for the application of this document. indispensables pour l'application du présent
For dated references, only the edition cited applies. document. Pour les références datées, seule l'édition
For undated references, the latest edition of the citée s'applique. Pour les références non datées, la
referenced document (including any amendments) dernière édition du document de référence
applies. s'applique (y compris les éventuels amendements).
ISO 8543:1998, Textile floor coverings — Methods ISO 8543:1998, Revêtements de sols textiles —
for determination of mass Méthodes de détermination de la masse

3 General terms 3 Termes généraux

3.1 3.1
textile floor covering revêtement de sol textile
carpet système ayant une couche d'usage (3.2) composée
system having a use-surface (3.2) composed of de matières textiles, généralement utilisé pour le
textile material and generally used for covering floors recouvrement des sols

3.1.1 3.1.1
textile floor covering with pile revêtement de sol textile à velours
pile carpet moquette à velours
floor covering having a textile use-surface (3.2) revêtement de sol ayant une couche d'usage (3.2)
formed from a layer of yarns or fibres projecting from textile formée de fils ou de fibres fixé(e)s debout au
a substrate (3.3), which can be manufactured by a soubassement (3.3), pouvant être fabriqué par un
woven or non-woven process procédé tissé ou non-tissé
NOTE 1 For the definition of pile, see 5.1. NOTE 1 Pour la définition du terme velours, voir 5.1.
NOTE 2 The floor covering can have a defined NOTE 2 Le revêtement de sol peut comprendre une
use-surface (3.2) and a backing substrate (3.3) couche d'usage (3.2) définie et un soubassement (3.3)
(heterogeneous), or a proportion of fibres that is consistent d'envers (hétérogène) ou une proportion de fibres
from surface to back (homogeneous). constantes pour toute l'épaisseur du revêtement
(homogène).
3.1.2 3.1.2
textile floor covering without pile revêtement de sol textile sans velours
floor covering composed of a non-pile textile revêtement de sol composé d'une couche d'usage
use-surface (3.2), with or without a substrate (3.2) textile sans velours, avec ou sans
soubassement
3.2 3.2
use-surface couche d'usage
part of a textile floor covering directly exposed to partie du revêtement de sol textile soumise
traffic directement à I'usage
3.3 3.3
substrate soubassement
construction, integral with the use-surface (3.2) and construction solidaire de la couche d'usage (3.2),
composed of one or more layers, which serves as a composée d'une ou de plusieurs couches, servant
support for the use-surface de support pour la couche d'usage
NOTE 1 The substrate can stabilize the dimensions NOTE 1 Le soubassement peut stabiliser les
and/or act as a cushion. dimensions et/ou se comporter comme un matelas.
NOTE 2 Certain textile floor coverings without pile need NOTE 2 Certains revêtements de sol textiles sans
not have a substrate distinct from the use-surface (3.2). velours peuvent ne pas avoir de soubassement distinct de
la couche d'usage (3.2).
3.4 3.4
ground weave armure de fond
woven backing assembly from which the pile yarn assemblage dossier tissé duquel dépassent les fils
protrudes de velours
2 © ISO 2007 – All rights reserved/Tous droits réservés

4 Definitions and categories of textile 4 Définitions et catégories des
floor coverings as a function of their revêtements de sol textiles en fonction
construction de leur construction

4.1 4.1
textile floor covering with pile revêtement de sol textile à velours
pile carpet moquette à velours
See 3.1.1. Voir 3.1.1.
4.1.1 4.1.1
woven textile floor covering with pile revêtement de sol textile tissé à velours
woven pile carpet moquette tissée à velours
pile carpet produced on a weaving machine so that moquette produite sur un métier à tisser de façon
the pile (5.1) is bound by interlacing with backing que le velours (5.1) soit lié par les fils du dossier
yarns
4.1.1.1 4.1.1.1
wire Wilton carpet moquette tissée Wilton
pile carpet made by weftwise wire insertion on the moquette fabriquée par insertion transversale de fils
full width of the wire-Wilton-carpet weaving machine sur toute la largeur du métier à tisser Wilton (voir
(see Figures 1 and 2) Figures 1 et 2)

Key Légende
1 pile wire 1 verge coupante
2 cut pile 2 velours coupé
3 backing: chain, slack or binding warp 3 dossier: fil de chaîne ondulé ou chaîne de liage
4 incorporated dead pile 4 boyau incorporé
5 backing: stuffer warp or tight warp 5 dossier: fil de chaîne tendu ou chaîne de force
6 backing: weft 6 dossier: trame
Figure 1 — Wire-Wilton-carpet cut pile (warpways cross-section)
Figure 1 — Moquette Wilton à velours coupé (coupe dans le sens de la chaîne)
Key Légende
1 loop pile wire 1 verge simple
2 loop pile yarn 2 fil bouclé
3 backing: chain, slack or binding warp 3 dossier: fil de chaîne ondulé ou chaîne de liage
4 incorporated dead pile 4 boyau incorporé
5 backing: stuffer warp or tight warp 5 dossier: fil de chaîne tendu ou chaîne de force
6 backing: weft 6 dossier: trame
Figure 2 — Wire Wilton loop pile (warpways cross-section)
Figure 2 — Moquette Wilton à velours bouclé (coupe dans le sens de la chaîne)

4.1.1.1.1 4.1.1.1.1
plain wire Wilton carpet moquette tissée Wilton unie
pile carpet, generally of a single colour in the same moquette, généralement d'une seule couleur et dans
warp course, in the production of which there is no la même rangée de chaîne, dans la production de
provision for alternative selection of pile yarns laquelle il n'y a pas de système de sélection alternatif
des fils de velours
NOTE An example is given in Figure 3.
NOTE Un exemple est donné à la Figure 3.

Key Légende
1 pile wire 1 verge coupante
2 cut pile 2 velours coupé
3 backing: chain, slack or binding warp 3 dossier: fil de chaîne ondulé ou chaîne de liage
4 backing: stuffer warp or tight warp 4 dossier: fil de chaîne tendu ou chaîne de force
5 backing: weft 5 dossier: trame
Figure 3 — Wire-Wilton-carpet cut pile (warpways cross-section)
Figure 3 — Moquette Wilton à velours coupé (coupe dans le sens de la chaîne)

4 © ISO 2007 – All rights reserved/Tous droits réservés

4.1.1.1.2 4.1.1.1.2
patterned wire Wilton carpet moquette tissée Wilton à dessin
pile carpet produced on a weaving machine with a moquette produite sur un métier à tisser Jacquard ou
Jacquard or other patterning mechanism and having avec un autre mécanisme et présentant un dessin
a design obtained by predetermined selection of obtenu par la sélection, par arrangement préalable,
required colour of pile yarns from those available in des fils de velours de la couleur voulue parmi les fils
each broche (6.4), other pile yarns remaining as disponibles dans chaque broche (6.4), les autres
incorporated dead pile (6.8) yarns in the ground fils, demeurant inactifs (boyaux) (6.8), étant
weave (3.4). incorporés dans l’armure de fond (3.4)
NOTE Examples are given in Figures 4 to 6. NOTE Des exemples sont donnés aux Figures 4 à 6.

Figure 4 — 1/2 V-weave (two-shot weave) with pile not through to the back
and with incorporated dead pile
Figure 4 — Tissée 1/2 V (tissée simple duite) avec velours non visible sur l'envers
et avec velours inactif (boyau) incorporé

Figure 5 — 1/2 V-weave (two-shot weave) with pile through to the back and with incorporated dead pile
Figure 5 — Tissée 1/2 V (tissée simple duite) avec velours visible sur l'envers
et avec velours inactif (boyau) incorporé

Figure 6 — 2/3 V-weave (three-shot weave) with pile not through to the back
and with incorporated dead pile
Figure 6 — Tissée 2/3 V (tissée double duite) avec velours non visible sur l'envers
et avec velours inactif (boyau) incorporé

4.1.1.2 4.1.1.2
face-to-face woven pile carpet moquette tissée double pièce
pile carpet made on a weaving machine that moquette fabriquée sur un métier à tisser qui produit
produces simultaneously, face-to-face, two ground simultanément, face à face, deux armures de fond
weaves joined by the pile yarn, which are divided by reliées par les fils de velours, qui sont tranchées par
the cutting motion of the knife producing a bottom l'action du couteau pour produire une pièce d'envers
carpet (BC) and a top carpet (TC) (BC) et une pièce d'endroit (TC)
NOTE 1 An example is given in Figure 7. NOTE 1 Un exemple est donné à la Figure 7.
NOTE 2 In face-to-face carpets, three different weaving NOTE 2 Pour les moquettes double pièce, trois
techniques are distinguished: the single rapier, the double techniques de tissage différentes sont à distinguer: à lance
rapier and the triple rapier weaving technique. unique, à double lance et à triple lance.

Key Légende
1 weft 1 trame
2 backing: tight or stuffer warp 2 dossier: fil de chaîne tendu ou chaîne de force
3 incorporated dead pile 3 boyau incorporé
4 backing: chain, slack or binding warp 4 dossier: fil de chaîne ondulé ou chaîne de liage
5 pile 5 velours
Figure 7 — Face-to-face carpet (warpways cross-section)
Figure 7 — Moquette tissée double pièce (coupe dans le sens de la chaîne)

4.1.1.2.1 4.1.1.2.1
single rapier weaving technique technique de tissage à lance unique
technique in which only one weft is introduced per technique selon laquelle une seule duite est insérée
weaving cycle so that, on the first weaving cycle, a par cycle de tissage de telle sorte que le premier
shed is made for the top carpet (TC) and, on the cycle de tissage produit une foule pour la pièce
second weaving cycle, a shed is made for the bottom d'endroit (TC) et le deuxième cycle de tissage
carpet (BC) produit une foule pour la pièce d'envers (BC)
NOTE 1 Carpets woven with the single rapier technique NOTE 1 Les moquettes tissées par la technique de
have a pile row on every pick (see Figure 8). tissage à lance unique possèdent une rangée de velours
sur chaque duite (voir Figure 8).
NOTE 2 This weaving technique can also be used to
make carpet without dead yarn incorporated. NOTE 2 Cette technique de tissage peut également être
employée pour fabriquer des moquettes sans boyaux
incorporés.
6 © ISO 2007 – All rights reserved/Tous droits réservés

Figure 8 — 1/1 V-weave (one-shot weave) with pile through to the back and
with incorporated dead pile
Figure 8 — Tissée 1/1 V (tissée une bouture) avec velours visible sur l'envers et avec velours
inactif (boyau) incorporé
4.1.1.2.2 4.1.1.2.2
double rapier weaving technique technique de tissage à double lance
technique in which two wefts are inserted technique selon laquelle deux duites sont insérées
simultaneously per weaving cycle, one weft for the simultanément par cycle de tissage, l'une pour la
shed of the top carpet (TC) and one weft for the shed foule de la pièce d'endroit (TC) et l'autre pour la foule
of the bottom carpet (BC) de la pièce d'envers (BC)
NOTE Carpets woven with the double rapier technique NOTE Les moquettes tissées par la technique de tissage
have a pile row on every two picks (see Figures 9 and 10). à double lance possèdent une rangée de velours toutes
les deux duites (voir Figures 9 et 10).

Figure 9 — 1/2 V-weave (two-shot weave) with pile through to the back and with incorporated dead pile
Figure 9 — Tissée 1/2 V (tissée simple duite) avec velours visible sur l'envers et avec velours inactif

Figure 10 — 1/2 V-weave (two-shot weave) with pile not through to the back
and with incorporated dead pile
Figure 10 — Tissée 1/2 V (tissée simple duite) avec velours non visible sur l'envers
et avec velours inactif (boyau) incorporé
4.1.1.2.3 4.1.1.2.3
triple rapier weaving technique technique de tissage à triple lance
technique in which three wefts are inserted technique selon laquelle trois duites sont insérées
simultaneously per weaving cycle so that, on the first simultanément par cycle de tissage, de telle sorte
weaving cycle, two wefts are inserted in the shed of que deux duites sont insérées dans la foule de la
the top carpet (TC) and one weft in the shed of the pièce d'endroit (TC) et une duite dans la foule de la
bottom carpet (BC) and, on the second weaving pièce d'envers (BC) lors du premier cycle de tissage,
cycle, two wefts are inserted in the shed of the et que deux duites sont insérées dans la foule de la
bottom carpet (BC) and one weft in the shed of the pièce d'envers et une trame dans la foule de la pièce
top carpet (TC) d'endroit lors du second cycle de tissage
NOTE Carpets woven with the triple rapier technique NOTE Les moquettes tissées par la technique de tissage
have a pile row every three picks, obtained in two machine à triple lance possèdent une rangée de velours toutes les
revolutions (see Figure 11). trois duites obtenues en deux tours de machine (voir
Figure 11).
Figure 11 — 2/3 V-weave (three-shot weave) with pile through to the back
and with incorporated dead pile
Figure 11 — Tissée 2/3 V (tissée double duite) avec velours visible sur l'envers
et avec velours inactif (boyau) incorporé

4.1.1.3 4.1.1.3
Axminster carpet moquette tissée «Axminster»
cut pile (5.5) carpet produced by inserting, during moquette à velours coupé (5.5) produite par
weaving, successive rows of tufts having colours insertion, en cours de tissage, de rangées
arranged according to a predetermined order successives de touffes ayant des couleurs
déterminées par arrangement préalable
NOTE As a consequence of its weaving, this type of
carpet does not contain dead yarns.
NOTE En raison de son tissage, ce type de moquette ne
comporte pas de boyaux.
4.1.1.3.1 4.1.1.3.1
spool Axminster carpet moquette «Axminster» à bobines
pile carpet manufactured on a weaving machine, on moquette fabriquée sur un métier à tisser, dans
which the pile yarns of each weft row are wrapped lequel les fils de velours de chaque rangée (sens
on a separate spool according to the required trame) sont enroulés sur une bobine séparée,
design, the tufts (5.3) being separated from the compte tenu du dessin recherché, les touffes (5.3)
yarns presented at the point of weaving after étant coupées des fils présentés aux points de
insertion in the substrate tissage, après insertion dans le soubassement
NOTE An example is given in Figure 12. NOTE Un exemple est donné à la Figure 12.
8 © ISO 2007 – All rights reserved/Tous droits réservés

Key Légende
1 cut pile 1 velours coupé
2 chain warp 2 fil de chaîne de liage
3 stuffer 3 fil de chaîne de force
4 weft 4 trame
Figure 12 — Spool Axminster carpet (warpways section)
Figure 12 — Moquette «Axminster» à bobines (coupe dans le sens de la chaîne)

4.1.1.3.2 4.1.1.3.2
gripper Axminster carpet moquette «Axminster» à pinces
pile carpet, manufactured on a Jacquard weaving moquette fabriquée sur un métier à tisser Jacquard,
machine, in which the tufts of yarn, cut after selection dans lequel les touffes de fils, coupées après
from appropriate bobbins in the creel, are inserted at sélection appropriée des bobines dans le gril, sont
the point of weaving by grippers insérées aux points de tissage au moyen de pinces
NOTE An example is given in Figure 13. Figure 14 NOTE Un exemple est donné à la Figure 13. La
illustrates an alternative construction produced in this way, Figure 14 illustre une autre construction produite de cette
referred to as a Kardax construction. manière, dite construction Kardax.

Key Légende
1 cut pile 1 velours coupé
2 short chain 2 chaîne courte
3 long chain 3 chaîne longue
4 stuffer 4 fil de chaîne de force
5 weft 5 trame
Figure 13 — Gripper Axminster carpet (warpways section)
Figure 13 — Moquette «Axminster» à pinces (coupe dans le sens de la chaîne)
Key Légende
1 tufts 1 touffes
2 short chain 2 chaîne courte
3 long chain 3 chaîne longue
4 stuffer 4 fil de chaîne de force
5 weft 5 trame
Figure 14 — Gripper Axminster carpet (Kardax construction)
Figure 14 — Moquette «Axminster» à pinces (construction Kardax)

4.1.1.3.3 4.1.1.3.3
gripper-spool Axminster carpet moquette «Axminster» à bobines et pinces
pile carpet manufactured on a weaving machine, in moquette fabriquée sur un métier à tisser, dans
which the pile yarn for each weftways row is wound lequel le fil de chaque rangée (sens trame) est
on a separate spool, as for spool Axminster weaving, enroulé sur une bobine séparée, comme pour
and tufts severed from the yarns are inserted at the I'«Axminster» à bobines et les touffes sont insérées
point of weaving by grippers, as in gripper Axminster aux points de tissage au moyen de pinces comme
weaving pour I'«Axminster» à pinces

4.1.2 4.1.2
tufted textile floor covering with pile revêtement de sol textile touffeté à
tufted pile carpet velours
pile carpet in which the pile yarns are inserted into a moquette touffetée
previously manufactured base fabric by needles like moquette dans laquelle les fils du velours sont
sewing machine needles, and then secured by a insérés par des aiguilles analogues aux aiguilles de
coating or an adhesive machine à coudre dans une étoffe support
préalablement fabriquée, puis fixés par enduction ou
NOTE 1 Examples are given in Figures 15 and 16.
adhésif
NOTE 2 The yarn is caught by a hook below the cloth,
NOTE 1 Des exemples sont donnés aux Figures 15
forming a loop when the needle moves upwards out of the
et 16.
base fabric. A knife may be added at each looper
assembly to cut the loops created by the interaction
NOTE 2 Le fil est saisi par un crochet sous l'étoffe et
between the looper and the needle, thus forming open tufts
forme une boucle lorsque l'aiguille ressort vers le haut de
of yarn termed cut pile (5.5). A combination of both is
l'étoffe support. Un couteau peut être ajouté à chaque
possible.
ensemble crochet pour couper les boucles créées par
l'interaction entre le crochet et l'aiguille, formant par
conséquent des touffes de fils ouvertes appelées velours
coupé (5.5). Une combinaison des deux est possible.
10 © ISO 2007 – All rights reserved/Tous droits réservés

Key Légende
1 loop pile 1 velours bouclé
2 base fabric 2 étoffe support
3 coating 3 enduction
Figure 15 — Tufted loop-pile carpet (longitudinal section)
Figure 15 — Moquette touffetée à velours bouclé (coupe longitudinale)

Key Légende
1 cut pile 1 velours coupé
2 base fabric 2 étoffe support
3 coating 3 enduction
Figure 16 — Tufted cut-pile carpet (longitudinal section)
Figure 16 — Moquette touffetée à velours coupé (coupe longitudinale)

4.1.3 4.1.3
knitted textile floor covering with pile revêtement de sol textile tricoté à velours
knitted pile carpet moquette tricotée
pile carpet made on a warp knitting machine moquette fabriquée sur un métier à mailles jetées
NOTE An example is given in Figure 17. NOTE Un exemple est donné à la Figure 17.
Figure 17 — Warp-knitted pile carpet (longitudinal section)
Figure 17 — Moquette en tricot à mailles jetées (coupe longitudinale)

4.1.4 4.1.4
fusion-bonded textile floor covering with revêtement de sol textile nappé collé par
pile fusion à velours
bonded pile carpet moquette nappée
carpet in which the surface pile consists of a pleated moquette dont le velours de surface est constitué par
sheet or assembly of textile yarns or fibres secured une nappe ou un assemblage de fils ou de fibres
to a support by a hot-melt adhesive or directly to a textiles plissé(e) et fixé(e) sur un support par adhésif
polymer (e.g. PVC) which forms the total backing à chaud ou directement sur un polymère (par
support exemple du PVC) qui forme le dossier support
complet
NOTE Examples are given in Figures 18 and 19.
NOTE Des exemples sont donnés aux Figures 18 et 19.

Key Légende
1 pleated sheet of fibres or yarns (loop pile) 1 nappe de fibres ou de fils plissée (velours bouclé)
2 adhesive (coating) 2 adhésif (enduction)
3 support fabric 3 étoffe support
Figure 18 — Bonded-pile carpet (loop pile) (longitudinal section)
Figure 18 — Moquette nappée à velours bouclé (coupe longitudinale)
12 © ISO 2007 – All rights reserved/Tous droits réservés

Key Légende
1 pleated sheet of yarns (cut pile) 1 nappe de fibres ou de fils plissée (velours coupé)
2 adhesive (coating) 2 adhésif (enduction)
3 support fabric 3 étoffe support
Figure 19 — Bonded-pile carpet (cut pile) (longitudinal section)
Figure 19 — Moquette nappée à velours coupé (coupe longitudinale)

4.1.4.1 4.1.4.1
face-to-face bonded-pile carpet moquette nappée double pièce
pile carpet manufactured on a machine that moquette fabriquée sur une machine qui produit les
produces face-to-face textile floor coverings, with the revêtements de sol textiles face à face, où la matière
pile-forming material passing alternately from one formant le velours passe alternativement d'un
substrate to another, where it is fixed by adhesive soubassement à I'autre et y est fixée par adhésif
NOTE 1 An example is given in Figure 20. NOTE 1 Un exemple est donné à la Figure 20.
NOTE 2 Two cut pile (5.5) carpets are made by cutting NOTE 2 Deux moquettes à velours coupé (5.5) sont
the pile-forming material between the two substrates. fabriquées en coupant la matière formant le velours entre
les deux soubassements.
Key Légende
1 use-surface (pile) 1 couche d'usage (velours)
2 pile-forming blades 2 lames formant le velours
3 substrate 3 soubassement
4 yarn 4 fil
5 cutter 5 couteau
Figure 20 — Face-to-face bonded-pile carpet (longitudinal section)
Figure 20 — Moquette nappée double pièce (coupe longitudinale)
4.1.4.2 4.1.4.2
fusion-bonded textile floor covering with revêtement de sol textile nappé collé par
pile, patterned fusion à velours, à dessin
carpet in which, prior to the fusion bonding process, moquette dans laquelle, préalablement au procédé
the yarn is delivered from a patterning device, to give de fusion de liant, le fil est fourni par un dispositif à
an Axminster-like design dessin pour obtenir une surface d'aspect
«Axminster»
4.1.5 4.1.5
flocked textile floor covering with pile revêtement de sol textile à velours floqué
flocked pile carpet moquette floquée
pile carpet obtained by projecting the staple fibres by moquette obtenue par projection de fibres coupées
electrostatic or other forces onto a support coated en utilisant un procédé électrostatique ou d'autres
with adhesive forces sur un support enduit d'adhésif
NOTE An example is given in Figure 21. NOTE Un exemple est donné à la Figure 21.

Key Légende
1 pile 1 velours
2 adhesive (coating) 2 adhésif (enduction)
3 support fabric 3 étoffe support
Figure 21 — Flocked pile carpet
Figure 21 — Moquette floquée
4.1.6 4.1.6
needled textile floor covering with pile revêtement de sol textile à velours
needled pile textile floor covering aiguilleté
pile carpet produced by the needling of textile revêtement de sol textile aiguilleté à velours
materials (see 4.2.3.1) and bonding by physical or moquette obtenue par aiguilletage de matières
chemical processes, or by a combination of both textiles (voir 4.2.3.1) liées entre elles par des
processes procédés physiques ou chimiques ou par ces deux
procédés à la fois
NOTE 1 An example is given in Figure 22.
NOTE 1 Un exemple est donné à la Figure 22.
NOTE 2 The pile may be either cut pile or loop pile.
NOTE 2 Le velours peut être coupé ou bouclé.
14 © ISO 2007 – All rights reserved/Tous droits réservés

Key Légende
1 fibres forming the pile 1 fibres formant le velours
2 fibres remaining in the substrate 2 fibres retenues dans le soubassement
3 coating 3 enduction
Figure 22 — Example of textile floor covering with needled pile
Figure 22 — Exemple de revêtement de sol textile à velours aiguilleté

4.1.6.1 4.1.6.1
structured needled floor covering revêtement de sol aiguilleté structuré
needled floor covering with a structured use-surface revêtement de sol aiguilleté avec une couche
(3.2) obtained by an additional needling operation d'usage (3.2) structurée obtenu par une opération
supplémentaire d'aiguilletage
4.1.6.2 4.1.6.2
homogeneous needled floor covering with revêtement de sol à velours aiguilleté
pile homogène
needled floor covering with identical constituents of revêtement de sol aiguilleté ayant des composants
fibre and/or bonding material throughout the whole identiques de fibre et/ou de liant dans tout le produit
product
4.1.6.3 4.1.6.3
heterogeneous needled floor covering with revêtement de sol à velours aiguilleté
pile hétérogène
needled pile floor covering with different distinct revêtement de sol à velours aiguilleté ayant
layers of fibres and/or layers of impregnated fibres in différentes couches de fibres et/ou de couches de
which the bonding compound is applied to the back fibres imprégnées dans lesquelles le composé liant
of the floor covering and does not reach the use- est appliqué sur l'envers du revêtement textile et
surface (3.2), so that it is present only in the lower n'atteint pas la couche d'usage (3.2), de sorte qu'il
part of the needled floor coverings n'est présent que dans la partie inférieure des
revêtements de sol aiguilletés

4.1.7 4.1.7
knotted textile floor covering with pile revêtement de sol textile à points noués à
knotted pile carpet velours
pile carpet produced by knotting the pile-forming moquette à points noués
yarns around the warp yarns of the substrate moquette obtenue par nouage des fils formant le
velours sur les fils de chaîne du soubassement
NOTE Examples of Persian and Turkish knots are given
in Figures 23 and 24.
NOTE Des exemples de nœuds persans et turcs sont
donnés aux Figures 23 et 24.
Figure 23 — Example of Persian knots (weftways section)
Figure 23 — Exemple de nœuds persans (coupe dans le sens de la trame)

Figure 24 — Example of Turkish knots (weftways section)
Figure 24 — Exemple de nœuds turcs (coupe dans le sens de la trame)

4.1.7.1 4.1.7.1
hand-knotted pile carpet moquette à points noués à la main
pile carpet obtained by knotting the pile-forming moquette obtenue par nouage à la main des fils
yarns by hand formant le velours

4.1.7.2 4.1.7.2
machine-knotted pile carpet moquette à points noués à la machine
pile carpet obtained by automatic knotting moquette obtenue par nouage automatique des
touffes
4.2 4.2
textile floor covering without pile revêtement de sol textile sans velours
floor covering composed of a non-pile textile revêtement de sol composé d'une couche d'usage
use-surface (3.2), with or without a substrate (3.3) (3.2) textile sans velours, avec ou sans
soubassement (3.3)
16 © ISO 2007 – All rights reserved/Tous droits réservés

4.2.1 4.2.1
woven textile floor covering without pile revêtement de sol textile tissé sans
textile floor covering without pile, made on a weaving velours
machine revêtement de sol textile sans velours, fabriqué sur
un métier à tisser
NOTE This can also be described as a flat-woven
product.
NOTE Ceci peut aussi être décrit comme un produit plat
tissé.
4.2.2 4.2.2
knitted textile floor covering without pile revêtement de sol textile tricoté sans
textile floor covering without pile, made on a knitting velours
machine revêtement de sol textile sans velours, fabriqué sur
un métier à tricoter
4.2.3 4.2.3
bonded textile floor covering without pile revêtement de sol textile nappé sans
textile floor covering without pile, in which the velours
use-surface (3.2) is composed of entangled textile revêtement de sol textile sans velours, dont la
materials bonded together by a mechanical, physical couche d'usage (3.2) est constituée de matières
or chemical process, or by a combination of two or textiles enchevêtrées et liées entre elles par un
more of these processes procédé mécanique, physique ou chimique ou par
une combinaison de deux ou plus de ces procédés
NOTE An example of such a process is defined
in 4.2.3.1.
NOTE Un exemple de ce procédé est défini en 4.2.3.1.

4.2.3.1 4.2.3.1
needled textile floor covering without pile revêtement de sol textile sans velours
flat needled floor covering aiguilleté
consolidation of a batt (5.35) through entanglement revêtement de sol plat aiguilleté
by multiple penetration of barbed needles in one or consolidation d'une nappe (5.35) de fibres par
more layers enchevêtrement au moyen de nombreuses
pénétrations d'aiguilles à barbes à travers une ou
NOTE 1 An example is given in Figure 25.
plusieurs couches
NOTE 2 This type of floor covering may or may not
NOTE 1 Un exemple est donné à la Figure 25.
contain a support fabric (see 4.1.6.2 and 4.1.6.3).
NOTE 2 Ce type de revêtement de sol peut contenir ou
non une étoffe support (voir 4.1.6.2 et 4.1.6.3).
Key Légende
1 barbed needles 1 aiguilles à barbes
2 sheet of superimposed fibres 2 nappe de fibres superposées
3 entangled fibres 3 fibres enchevêtrées
4 support fabric 4 étoffe support
5 fibres thrust through support fabric by needling 5 fibres entraînées lors de I'aiguilletage
Figure 25 — Manufacturing principle of needled textile floor covering with primary support fabric
Figure 25 — Principe de fabrication du revêtement de sol textile aiguilleté avec étoffe support

4.2.4 4.2.4
braided textile floor covering without pile revêtement de sol textile tressé sans
textile floor covering without pile, made of machine- velours
braided cords sewn together revêtement de sol textile sans velours, constitué de
cordes tressées cousues ensemble

4.3 4.3
coir mats tapis-brosses en coco
NOTE For the definition of mat see 8.4. NOTE Pour la définition du terme tapis-brosse, voir 8.4.

4.3.1 4.3.1
coir fibre de coco
fibre obtained from husks of the coconut (Cocos fibre obtenue à partir des coques de la noix de coco
nucifera) by rotting or by mechanical extraction (Cocos nucifera) par pourrissement ou extraction
mécanique
[ISO 11861:1999]
[ISO 11861:1999]
4.3.2 4.3.2
bit mat tapis-brosse
mat with the pile formed by insertion of bits of yarn carpette dont le velours est constitué de brins de fils
on every alternate strand of chain (warp) insérés debout tous les deux fils de chaîne de liage
[ISO 11861:1999] [ISO 11861:1999]

18 © ISO 2007 – All rights reserved/Tous droits réservés

4.3.3 4.3.3
corridor mat paillasson
mat in which both warp and weft strands are carpette dont la chaîne et la trame sont constituées
continuous without tucking in or binding d'un seul fil continu sans repli ni galonnage
[ISO 11861:1999] [ISO 11861:1999]

4.3.4 4.3.4
creel mat tapis de cantre
mat made up of two or more chains, one tight carpette constituée de deux ou plusieurs chaînes,
(forming the binding) and the others slack forming l'une tendue (formant le galonnage) et l'autre ou les
the pile, the pile being produced by cutting slack autres lâches formant le velours, ce dernier étant
chain bent over a grooved rod suitably inserted obtenu par coupe de la chaîne lâche sur une tringle
between the slack and tight chains rainurée introduite entre la chaîne de liage tendue et
la chaîne de liage lâche
[ISO 11861:1999]
[ISO 11861:1999]
4.3.5 4.3.5
fibre mat tapis de fibres
mat made up of two chains, one tight and the other carpette constituée de deux chaînes, l'une tendue et
binding, the pile being formed by insertion of tufts of l'autre formant le galonnage, le velours étant formé
coir fibre on alternate strands of tight chain par l'insertion de touffes de fibres de coco tous les
deux fils de chaîne de liage tendue
[ISO 11861:1999]
[ISO 11861:1999]
4.3.6 4.3.6
gymnasia mat tapis de sol
mat with pile formed by cutting three or more yarns tapis de gymnastique
folded together and wound around a grooved iron carpette dont le velours est formé par la coupe de
rod along with alternate ends of warp trois fils ou plus pliés ensemble et enroulés autour
d'une tringle de fer rainurée le long des extrémités
[ISO 11861:1999]
alternées de la chaîne
NOTE The pile can be made thicker to meet specific
[ISO 11861:1999]
requirements.
NOTE Le velours est épaissi en fonction des besoins
spécifiques.
4.3.7 4.3.7
loop mat tapis bouclé
mat made up of three chains, one tight and others carpette constituée de trois chaînes, une tendue et
slack working as pile or bind
...
