ISO 5845-2:1995
(Main)Technical drawings - Simplified representation of the assembly of parts with fasteners - Part 2: Rivets for aerospace equipment
Technical drawings - Simplified representation of the assembly of parts with fasteners - Part 2: Rivets for aerospace equipment
Specifies the representation in front view of rivets on drawings for aerospace equipment.
Dessins techniques — Représentation simplifiée d'assemblage de pièces au moyen d'éléments de fixation — Partie 2: Rivets pour constructions aérospatiales
General Information
- Status
- Published
- Publication Date
- 25-Oct-1995
- Technical Committee
- ISO/TC 10/SC 6 - Mechanical engineering documentation
- Drafting Committee
- ISO/TC 10/SC 6 - Mechanical engineering documentation
- Current Stage
- 9060 - Close of review
- Completion Date
- 02-Dec-2030
Overview
ISO 5845-2:1995 - Technical drawings - Simplified representation of the assembly of parts with fasteners - Part 2: Rivets for aerospace equipment specifies how rivets are represented in front view on technical drawings for aerospace applications. It defines a compact, reproducible symbolic system (and allows conventional drawing per ISO 128) intended to improve clarity, reduce drawing clutter, and ensure consistent interpretation across design, manufacturing and inspection workflows.
Key topics and requirements
- Scope: Applies to front-view graphical representation of rivets on drawings for aerospace equipment.
- Two representation methods:
- Conventional drawing (per ISO 128) - recommended for drawings with few rivets or when full detail is required.
- Symbolic representation - optimized for drawings with many rivets; must reproduce well under copying/microfilming.
- Symbol basics:
- A cross marks the rivet position (set/installed rivet).
- The symbol is divided into four quadrants carrying specific data.
- Upper-left: item reference (preceded by capital R) linking to item lists or tables that define rivet type, head form, material, diameter, length, surface treatment, etc.
- Upper-right: preformed head position: N (near side) or F (far side).
- Lower-left: countersink and/or dimpling indicators using filled/open triangles; angle values shown if different from default 100°. Number of sheets dimpled may be indicated.
- Lower-right: intentionally left blank.
- Lines of rivets:
- Crosses aligned along drawing axes; number of rivets may be shown.
- Dimensioning of rivet positions and pitch follows ISO 129.
- For identical, equidistant series: indicate first and last crosses and provide the total number of pitches × pitch value.
- Documentation requirement: Drawings using the symbolic method must reference ISO 5845-2.
Applications and users
ISO 5845-2 is practical for:
- Aerospace design engineers and structural designers preparing assembly drawings.
- CAD/drafting teams producing reproducible, standardized rivet notation.
- Manufacturing engineers, assembly technicians and quality inspectors relying on consistent rivet data.
- Suppliers and technical illustrators who need to interpret aerospace riveted assemblies clearly.
Benefits include improved legibility on complex assemblies, consistent communication across organizations, and reduced drawing clutter when representing many fasteners.
Related standards
- ISO 5845-1: General principles (Part 1)
- ISO 128: Technical drawings - General presentation
- ISO 129: Dimensioning rules
- ISO 6433, ISO 7573, ISO 10209: Supporting item references, item lists and vocabulary
Keywords: ISO 5845-2:1995, technical drawings, rivets, aerospace equipment, symbolic representation, front view, fasteners, drawing standards.
ISO 5845-2:1995 - Technical drawings -- Simplified representation of the assembly of parts with fasteners
ISO 5845-2:1995 - Dessins techniques -- Représentation simplifiée d'assemblage de pieces au moyen d'éléments de fixation
ISO 5845-2:1995 - Dessins techniques -- Représentation simplifiée d'assemblage de pieces au moyen d'éléments de fixation
Frequently Asked Questions
ISO 5845-2:1995 is a standard published by the International Organization for Standardization (ISO). Its full title is "Technical drawings - Simplified representation of the assembly of parts with fasteners - Part 2: Rivets for aerospace equipment". This standard covers: Specifies the representation in front view of rivets on drawings for aerospace equipment.
Specifies the representation in front view of rivets on drawings for aerospace equipment.
ISO 5845-2:1995 is classified under the following ICS (International Classification for Standards) categories: 01.100.20 - Mechanical engineering drawings; 49.030.60 - Rivets. The ICS classification helps identify the subject area and facilitates finding related standards.
ISO 5845-2:1995 is available in PDF format for immediate download after purchase. The document can be added to your cart and obtained through the secure checkout process. Digital delivery ensures instant access to the complete standard document.
Standards Content (Sample)
INTERNATIONAL
IS0
STANDARD 5845-2
First edition
1995-l l-01
Technical drawings - Simplified
representation of the assembly of parts
with fasteners -
Part 2:
Rivets for aerospace equipment
Dessins techniques - Rep&en ta tion simplifi6e d ‘assemblage de pi&es
au moyen dW&men ts de fixation -
Partie 2: Rivets pour constructions a&ospa tiales
Reference number
IS0 5845-2:1995(E)
IS0 5845-2: 1995(E)

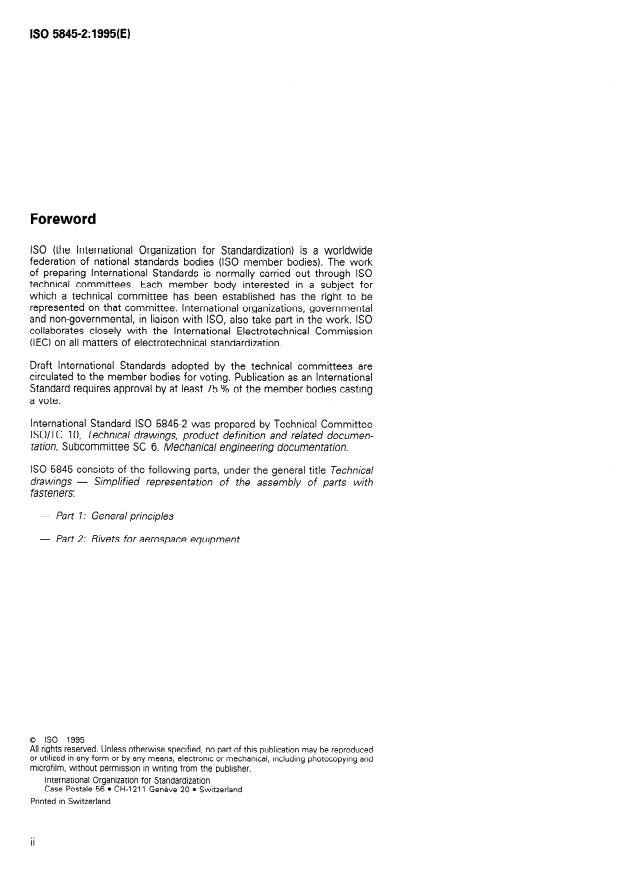

Foreword
IS0 (the International Organization for Standardization) is a worldwide
federation of national standards bodies (IS0 member bodies). The work
of preparing International Standards is normally carried out through IS0
technical committees. Each member body interested in a subject for
which a technical committee has been established has the right to be
represented on that committee. International organizations, governmental
and non-governmental, in liaison with ISO, also take part in the work. IS0
collaborates closely with the International Electrotechnical Commission
(IEC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting
a vote.
International Standard IS0 5845-2 was prepared by Technical Committee
ISOTTC 10, Technical drawings, product definition and related documen-
tation, Subcommittee SC 6, Mechanical engineering documentation.
IS0 5845 consists of the following parts, under the general title Technical
drawings - Simplified representation of the assembly of parts with
fasteners:
- Part 1: General principles
- Part 2: Rivets for aerospace equipment
0 IS0 1995
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced
or utilized in any form or by any means, electronrc or mechanical, Including photocopying and
microfilm, without permission in writing from the publisher.
International Organization for Standardization
Case Postale 56 l CH-1211 Geneve 20 l Switzerland
Printed in Switzerland
0 IS0 IS0 5845-2: 1995(E)
Introduction
IS0 5845 has been devised to provide a universal means of communi-
cation among the various parties involved in the design and manufacture,
in general, as well as the installation of fasteners.
The representation of rivets on technical drawings should conform to one
of the following two methods, which must meet requirements for micro-
copying and reproduction:
a) conventional drawing of rivets (according to IS0 128); this method is
particularly suitable for drawings containing a small number of rivets,
or when the use of symbols may not provide complete understanding.
b) symbolic representation; this method is best suited to drawings con-
taining a large number of rivets (see clause 4).
Requirements within industries vary considerably; in recognition of this
fact, IS0 5845 is presented in two parts. Part 1 is mainly devoted to
structural metal work. Part 2 is mainly devoted to aerospace equipment.
Both are recommended for application to other fields as well.
This page intentionally left blank
IS0 5845-2: 1995(E)
INTERNATIONAL STANDARD 0 IS0
Technical drawings - Simplified representation of the
assembly of parts with fasteners -
Part 2:
Rivets for aerospace equipment
1 Scope
This part of IS0 5845 specifies the representation in front view of rivets shown on drawings for aerospace
equipment.
2 Normative references
The following standards contain provisions which, through reference in this text, constitute provisions of this part
of IS0 5845. At the time of publication, the editions indicated were valid. All standards are subject to revision, and
parties to agreements based on this part of IS0 5845 are encouraged to investigate the possibility of applying the
most recent editions of the standards indicated below. Members of IEC and IS0 maintain registers of currently
valid International Standards.
IS0 128: 1982, Technical drawings - General principles of presentation.
IS0 129: 1985, Technical drawings - Dimensioning - General principles, definitions, methods of execution and
special indications.
I SO 5845-l : 1995, Technical drawings - Simplified representation of the assembly of parts with fasteners -
Part I: General principles.
IS0 6433:1981, Technical drawings - Item references
IS0 7573:1983, Technical drawings - Item lists.
IS0 10209-I :I 992, Technical product documentation - Vocabulary - Part I: Terms relating to technical
drawings: general and types of drawings.
IS0 10209-2: 1993, Technical product documentation - Vocabulary - Part 2: Terms relating to projection meth-
ods.
IS0 5845-2: 1995(E)
3 Definitions
For the purposes of this part of IS0 5845, the definitions given in IS0 10209-I and IS0 10209-2 apply.
4 Presentation of graphical symbols
A reference to this part of IS0 5845 shall be quoted on all drawings containing rivets represented by the following
method.
4.1 Symbolic representation for a set (installed) rivet
The symbolic repres
...
NORME ISO
INTERNATIONALE
5845-2
Première édition
1995-I I-OI
Dessins techniques - Représentation
simplifiée d’assemblage de pièces au
moyen d’éléments de fixation -
Partie 2:
Rivets pour constructions aérospatiales
Technical dra wings - Simplified represen tation of the assembly of parts
with fasteners -
Part 2: Rivets for aerospace equipment
Numéro de référence
ISO 584521995(F)
ISO 5845-2: 1995(F)

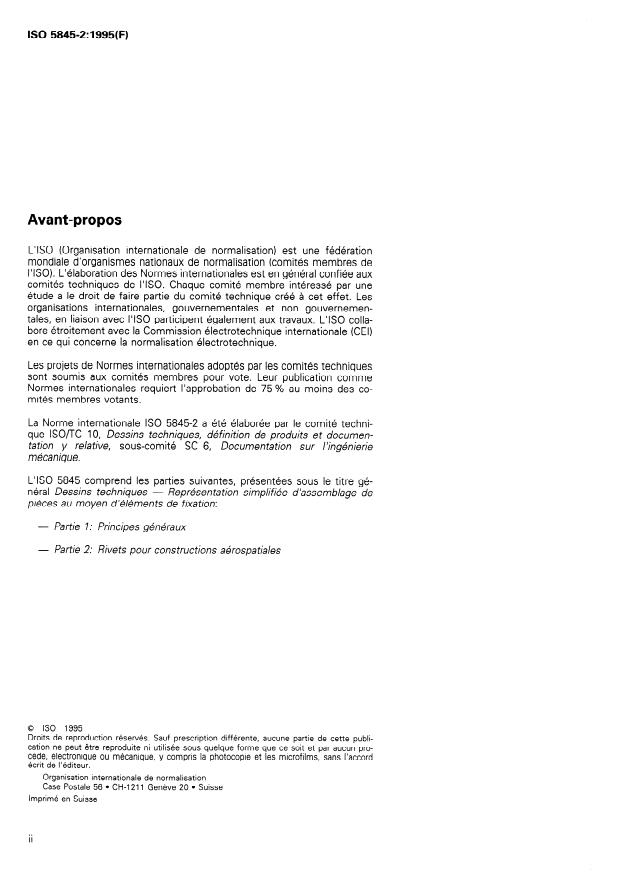

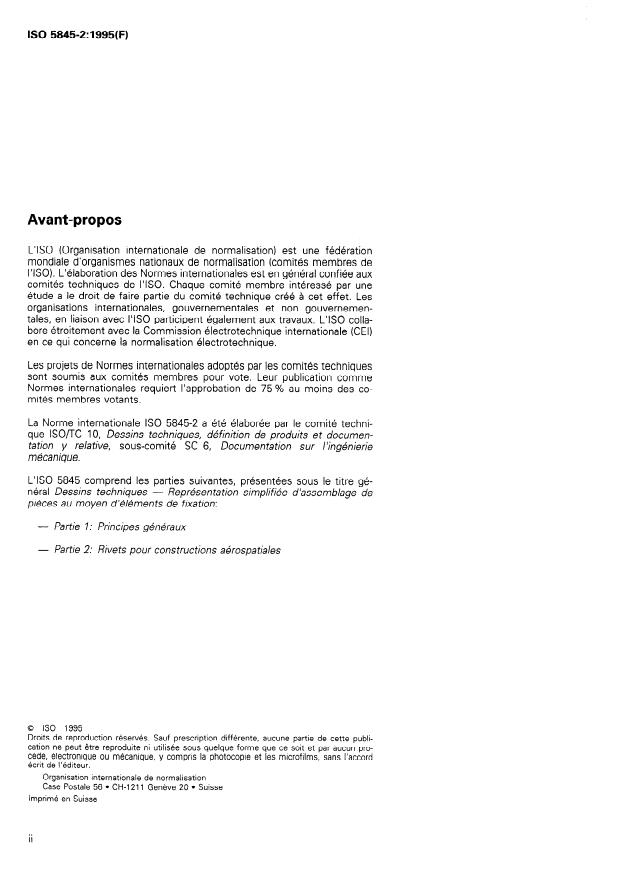

Avant-propos

L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernemen-
tales, en liaison avec I’ISO participent également aux travaux. L’ISO colla-
bore étroitement avec la Commission électrotechnique internationale (CEI)
en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des co-
mités membres votants.
La Norme internationale ISO 5845-2 a été élaborée par le comité techni-
que ISOfTC 10, Dessins techniques, définition de produits et documen-
tation y relative, sous-comité SC 6, Documentation sur /‘ingénierie
mécanique.
L’ISO 5845 comprend les parties suivantes, présentées sous le titre gé-
néral Dessins techniques - Représentation simplifiée d’assemblage de
pièces au moyen d’éléments de fixation:
- Partie 1: Principes généraux
- Partie 2: Rivets pour constructions aérospatiales
0 ISO 1995
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
cédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l’accord
écrit de l’éditeur.
Organisation internationale de normalisation
Case Postale 56 l CH-l 211 Genève 20 l Suisse
Imprimé en Suisse
0 ISO
ISO 5845-2: 1995(F)
Introduction
L’ISO 5845 a été conçue comme un moyen universel de communication
entre les différentes parties concernées par la conception et la fabrication,
en général, et le montage des éléments de fixation.
tl convient que la représentation de rivets sur les dessins techniques soit
conforme à l’une des deux méthodes suivantes, qui doivent répondre aux
exigences propres à la microcopie et à la reproduction:
a) dessin classique des rivets (conformément à I’ISO 128); cette mé-
thode est plus particulièrement appropriée aux dessins comportant un
faible nombre de rivets, ou lorsque la représentation symbolique ne
permet pas une totale compréhension;
b) représentation symbolique; cette méthode est plus spécialement
adaptée aux dessins comportant un nombre important de rivets (voir
article 4).
Les exigences varient considérablement au sein des industries, et c’est
pourquoi NS0 5845 à été présentée en deux parties. La partie 1 est prin-
cipalement consacrée aux constructions métalliques. La partie 2 est prin-
cipalement consacrée aux constructions aérospatiales. Les deux parties
sont également recommandées pour des applications à d’autres domai-
nes.
Page blanche
ISO 5845-2: 1995(F)
NORME INTERNATIONALE 0 ISO
Dessins techniques - Représentation simplifiée
d’assemblage de pièces au moyen d’éléments de
fixation -
Partie 2:
Rivets pour constructions aérospatiales
1 Domaine d’application
La présente partie de I’ISO 5845 spécifie la représentation en vue de face des rivets sur les dessins de construc-
tions aérospatiales.
2 Références normatives
Les normes suivantes contiennent des dispositions qui, par suite de la référence qui en est faite, constituent des
dispositions valables pour la présente partie de I’ISO 5845. Au moment de la publication, les éditions indiquées
étaient en vigueur. Toute norme est sujette à révision et les parties prenantes des accords fondés sur la présente
partie de I’lSO 5845 sont invitées à rechercher la possibilité d’appliquer les éditions les plus récentes des normes
indiquées ci-après. Les membres de la CEI et de I’ISO possèdent le registre des Normes internationales en vigueur
à un moment donné.
- Principes généraux de représentation.
ISO 128: 1982, Dessins techniques
- Principes généraux, définitions, méthodes d’exécution et indi-
ISO 129: 1985, Dessins techniques - Cotation
ca tions spéciales.
ISO 5845-l : 1995, Dessins techniques - Représentation simplifiée d’assemblage de pièces au moyen
d’éléments de fixation - Partie 1: Principes généraux.
ISO 6433: 1981, Dessins techniques - Repères des éléments.
ISO 7573: 1983, Dessins techniques - Nomenclatures de définition.
- Partie 1: Termes relatifs aux dessins
ISO 10209-I :1992, Documentation technique de produit - Vocabulaire
techniques: généralités et types de dessins.
- Partie 2: Termes relatifs aux méthodes
ISO 10209-2: 1993, Documentation technique de produit - Vocabulaire
de projection.
0 ISO
ISO 5845-2: 1995(F)
3 Définitions
Pour les besoins de la présente partie de I’ISO 5845, les définitions données dans I’ISO 10209-I et I’ISO 10209-2
s’appliquent.
4 Représentation par symboles graphiques
La référence de la présente partie de I’ISO 5845 doit être inscrite sur tous les dessins comportant des rivets re-
prés
...
