ISO 8826-1:1989
(Main)Technical drawings — Rolling bearings — Part 1: General simplified representation
Technical drawings — Rolling bearings — Part 1: General simplified representation
The principle of the drawing method in this part is that only essential features are shown, preferably in outline. The degree of simplification depends on the kind of object represented, the scale of the drawing and the purpose of the documentation. Part 2 deals with the detailed simplified representation.
Dessins techniques — Roulements — Partie 1: Représentation simplifiée générale
La présente partie de l'ISO 8826 prescrit la représentation simplifiée générale des roulements. Il convient d'utiliser cette représentation lorsqu'il n'est pas important de montrer la forme exacte et les détails du roulement, par exemple dans des dessins d'assemblage.
Tehnične risbe - Kotalni ležaji - 1. del: Splošno poenostavljeno prikazovanje
General Information
- Status
- Published
- Publication Date
- 19-Jul-1989
- Technical Committee
- ISO/TC 10/SC 6 - Mechanical engineering documentation
- Drafting Committee
- ISO/TC 10/SC 6 - Mechanical engineering documentation
- Current Stage
- 9093 - International Standard confirmed
- Start Date
- 10-Jun-2024
- Completion Date
- 14-Feb-2026
Overview
ISO 8826-1:1989 specifies standardized methods for the general simplified representation of rolling bearings in technical drawings. Developed by the International Organization for Standardization (ISO), this international standard enables engineers, draftsmen, and designers to depict rolling bearings efficiently and consistently across mechanical and assembly drawings. The main principle is to illustrate only the essential features-preferably in outline-thereby reducing the drawing effort while preserving key information for documentation and communication.
Key Topics
- Simplified Representation Principles
The standard mandates showing only essential features of rolling bearings in technical drawings, usually outlined to save drafting time. - Degree of Simplification
The extent to which details are omitted depends on the purpose of the technical drawing, the scale, and the type of rolling bearing represented. - Drawing Symbols and Methods
For general purposes:- Rolling bearings are depicted by a square with a central upright cross, which does not touch the square’s sides.
- For cases requiring slightly more detail, the actual cross-section outline is combined with a central cross.
- Line Types and Scale
- All contours and symbols must use consistent line thickness according to ISO 128 standards.
- Symbols should be drawn to the same scale as the overall drawing.
- Avoidance of Hatching
- Hatching is generally not used in simplified representations, except in special cases for additional clarity as needed in catalogues or more detailed diagrams.
Applications
ISO 8826-1 is particularly valuable in various engineering and manufacturing environments where technical drawings are used:
- Assembly Drawings
Enables quick identification of bearing location without unnecessary detail, streamlining assembly instructions and part placements. - Mechanical Design Documentation
Supports standardized communication between designers, engineers, and manufacturers by representing rolling bearings in a universally understood format. - Product Catalogues and Brochures
Simplified symbols help visualize the integration of bearings in assemblies for catalogues or sales documents, ensuring clarity without excessive detail. - Drafting Education and Training
Teaches students and professionals the international conventions for bearing representation in mechanical drafting.
By standardizing the drawing of rolling bearings, ISO 8826-1 enhances interoperability, reduces misunderstandings, and improves the efficiency of technical communication across borders and industries.
Related Standards
- ISO 8826-2 - Specifies the detailed simplified representation of rolling bearings, for use when more bearing characteristics or features need to be communicated.
- ISO 128 - Provides general principles of technical drawing presentation, including line types and conventions relevant to ISO 8826-1.
- Other Technical Drawing Standards
Consider consulting additional ISO standards for graphical representation, assembly drawings, and engineering documentation to ensure comprehensive compliance.
Incorporating ISO 8826-1:1989 into your drafting and design processes ensures clarity, efficiency, and international consistency in the representation of rolling bearings on technical drawings. Use this standard to produce professional, standardized engineering documentation and facilitate global collaboration in mechanical design and manufacturing.
Buy Documents
ISO 8826-1:1989 - Technical drawings — Rolling bearings — Part 1: General simplified representation Released:7/20/1989
ISO 8826-1:1989 - Dessins techniques — Roulements — Partie 1: Représentation simplifiée générale Released:7/20/1989
ISO 8826-1:1989 - Dessins techniques — Roulements — Partie 1: Représentation simplifiée générale Released:7/20/1989
Frequently Asked Questions
ISO 8826-1:1989 is a standard published by the International Organization for Standardization (ISO). Its full title is "Technical drawings — Rolling bearings — Part 1: General simplified representation". This standard covers: The principle of the drawing method in this part is that only essential features are shown, preferably in outline. The degree of simplification depends on the kind of object represented, the scale of the drawing and the purpose of the documentation. Part 2 deals with the detailed simplified representation.
The principle of the drawing method in this part is that only essential features are shown, preferably in outline. The degree of simplification depends on the kind of object represented, the scale of the drawing and the purpose of the documentation. Part 2 deals with the detailed simplified representation.
ISO 8826-1:1989 is classified under the following ICS (International Classification for Standards) categories: 01.100.20 - Mechanical engineering drawings; 21.100.20 - Rolling bearings. The ICS classification helps identify the subject area and facilitates finding related standards.
ISO 8826-1:1989 is available in PDF format for immediate download after purchase. The document can be added to your cart and obtained through the secure checkout process. Digital delivery ensures instant access to the complete standard document.
Standards Content (Sample)
SLOVENSKI STANDARD
01-junij-1995
7HKQLþQHULVEH.RWDOQLOHåDMLGHO 6SORãQRSRHQRVWDYOMHQRSULND]RYDQMH
Technical drawings -- Rolling bearings -- Part 1: General simplified representation
Dessins techniques -- Roulements -- Partie 1: Représentation simplifiée générale
Ta slovenski standard je istoveten z: ISO 8826-1:1989
ICS:
01.100.20 Konstrukcijske risbe Mechanical engineering
drawings
21.100.20 Kotalni ležaji Rolling bearings
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.
IS0
INTERNATIONAL
8826-l
STANDARD
First edition
1989-08-01
Technical drawings - Rolling bearings -
Part 1:
General simplified representation
Desks techniques - Roulements -
Partie 1: Rep&en ta tion simpfifide g&n&ale
Reference number
IS0 8826-l : 1989 (E)
IS0 8826-l : 1989 (E)

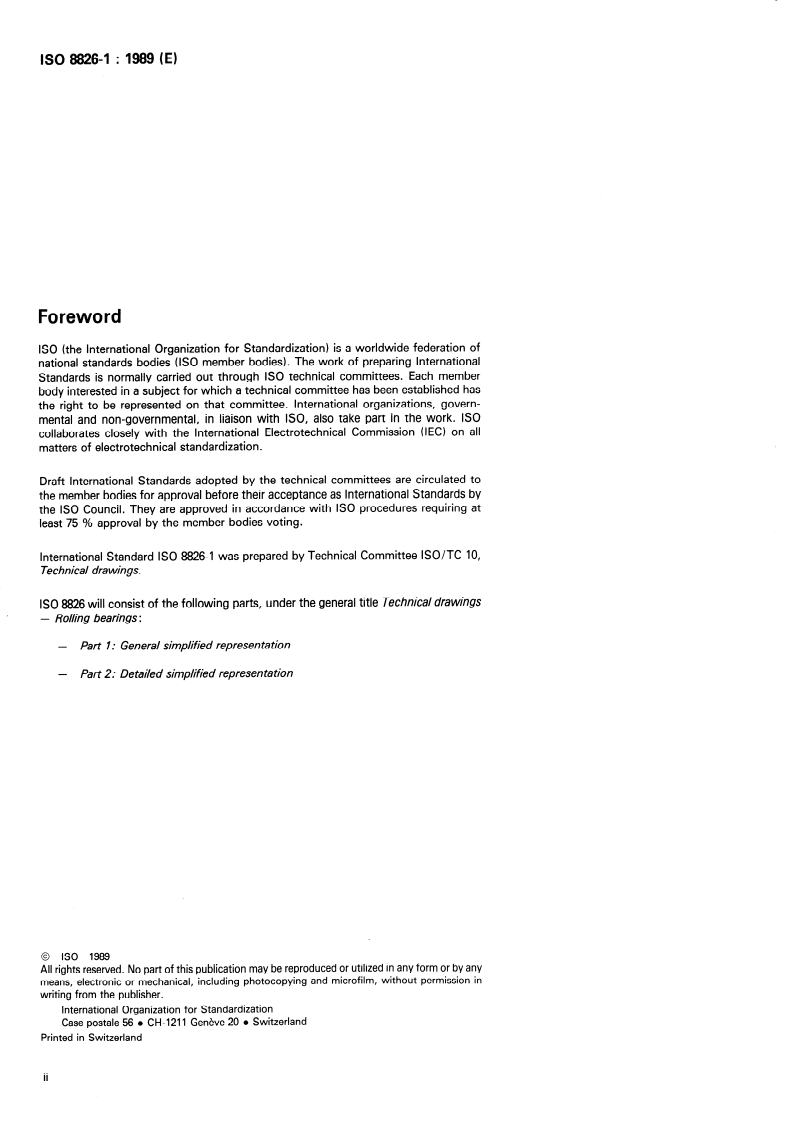

Foreword
IS0 (the International Organization for Standardization) is a worldwide federation of
national standards bodies (IS0 member bodies). The work of preparing International
Standards is normally carried out through IS0 technical committees. Each member
body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take part in the work. IS0
collaborates closely with the International Electrotechnical Commission (IEC) on all
matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the IS0 Council. They are approved in accordance with IS0 procedures requiring at
least 75 % approval by the member bodies voting.
International Standard IS0 8826-l was prepared by Technical Committee ISO/TC 10,
Technical drawings.
IS0 8826 will consist of the following parts, under the general title Technical drawings
- Rolling bearings:
-
Part I: General simplified representation
-
Part 2: De tailed simplified representation
0 IS0 1989
All rights reserved. No part of this publication may be reproduced or utilized in any form or by any
means, electronic or mechanical, including photocopying and microfilm, without permission in
writing from the publisher.
International Organization for Standardization
Case postale 56 l CH-1211 Geneve 20 l Switzerland
Printed in Switzerland
ii
IS0 8826-l : 1989 (E)
Introduction
IS0 8826 provides rules for the simplified representation of rolling bearings.
The principle of drawing practice is to depict the object to scale using lines. In
simplified representations, only essential features are shown, preferably in outline (in
order to save time and effort).
The degree of simplification depends on the kind of object represented, the scale of the
drawing and the purpose of the documentation. This means that either a general
simplified representation or a detailed one may be used. A detailed representation
shows more details of a rollin
...
IS0
INTERNATIONAL
8826-l
STANDARD
First edition
1989-08-01
Technical drawings - Rolling bearings -
Part 1:
General simplified representation
Desks techniques - Roulements -
Partie 1: Rep&en ta tion simpfifide g&n&ale
Reference number
IS0 8826-l : 1989 (E)
IS0 8826-l : 1989 (E)
Foreword
IS0 (the International Organization for Standardization) is a worldwide federation of
national standards bodies (IS0 member bodies). The work of preparing International
Standards is normally carried out through IS0 technical committees. Each member
body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take part in the work. IS0
collaborates closely with the International Electrotechnical Commission (IEC) on all
matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the IS0 Council. They are approved in accordance with IS0 procedures requiring at
least 75 % approval by the member bodies voting.
International Standard IS0 8826-l was prepared by Technical Committee ISO/TC 10,
Technical drawings.
IS0 8826 will consist of the following parts, under the general title Technical drawings
- Rolling bearings:
-
Part I: General simplified representation
-
Part 2: De tailed simplified representation
0 IS0 1989
All rights reserved. No part of this publication may be reproduced or utilized in any form or by any
means, electronic or mechanical, including photocopying and microfilm, without permission in
writing from the publisher.
International Organization for Standardization
Case postale 56 l CH-1211 Geneve 20 l Switzerland
Printed in Switzerland
ii
IS0 8826-l : 1989 (E)
Introduction
IS0 8826 provides rules for the simplified representation of rolling bearings.
The principle of drawing practice is to depict the object to scale using lines. In
simplified representations, only essential features are shown, preferably in outline (in
order to save time and effort).
The degree of simplification depends on the kind of object represented, the scale of the
drawing and the purpose of the documentation. This means that either a general
simplified representation or a detailed one may be used. A detailed representation
shows more details of a rolling bearing, for example the number of rows or the
possibility of alignment (see IS0 8826-2).
In lid misunderstandings, only one kind of simplification, either the general
order to avo
or the detailed si mplified representation, should be used on a drawi
w
This page intentionally left blank
INTERNATIONAL STANDARD IS088264 : 1989 (E)
Technical drawings - Rolling bearings -
Part 1:
General simplified
...
NORME
ISO
INTERNATIONALE
8826-1
Première édition
1989-08-01
Dessins techniques - Roulements -
Partie 1 :
Représentation simplifiée générale
Technical drawings - Rolïing bearings -
Part 7 : General simplified represen ta tion
Numéro de référence
ISO 8826-l : 1989 (F)
1so8826-1 :1989 (FI

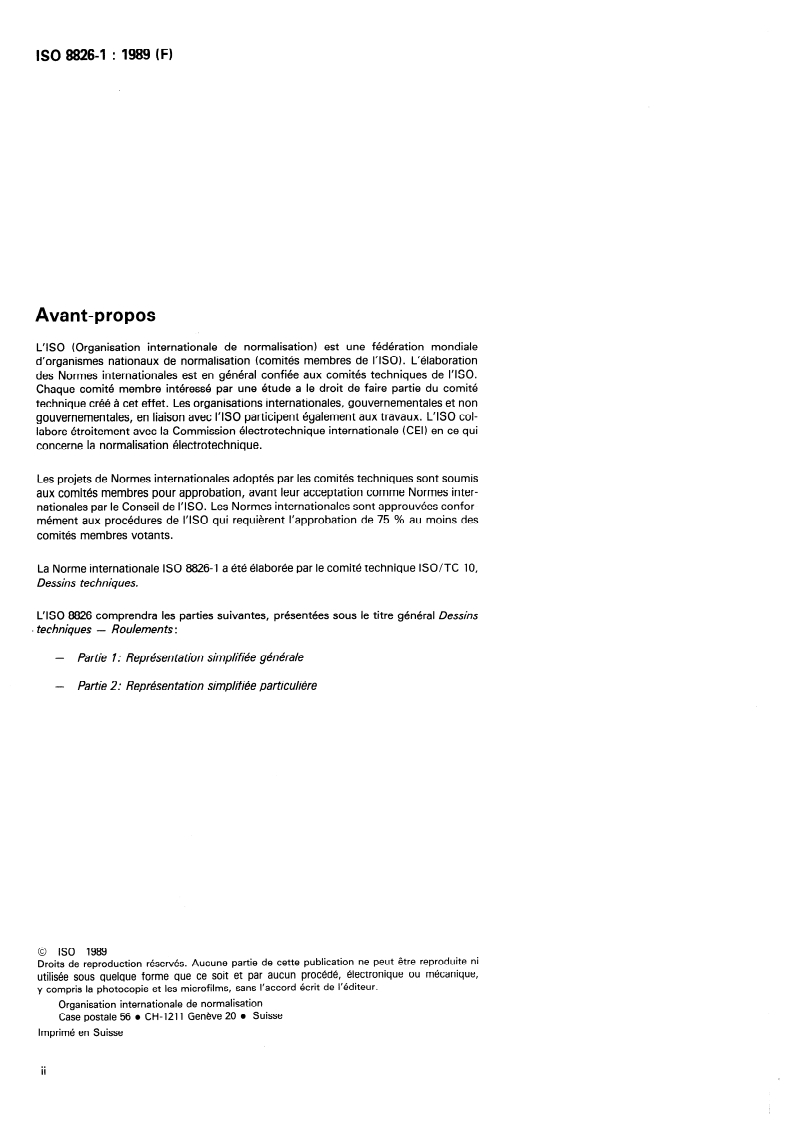

Avant-propos

L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est en général confiée aux comités techniques de I’ISO.
Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO participent également aux travaux. L’ISO col-
labore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui
concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requièrent l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 8826-l a été élaborée par le comité technique ISO/TC 10,
Dessins techniques.
L’ISO 8826 comprendra les présentées
parties suiva ntes, sous le titre général Dessins
. techniques - Roulements :
-
Partie 7 : Représentation simplifiée générale
-
Partie 2: Représentation simplifiée particulière
0 iso 1989
Droits de reproduction réservés. Aucune partie de cette publication ne peut être reproduite ni
utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie et les microfilms, sans l’accord écrit de l’éditeur.
Organisation internationale de normalisation
Case postale 56 l CH-1211 Genève 20 e Suisse
Imprimé en Suisse
ii
Iso 8826-1 : 1989 W-1
Introduction
Le but de I’ISO 8826 est de donner des règles pour la représentation simplifiée des rou-
lements.
Le principe du dessin est de représenter l’objet à l’échelle en utilisant des traits. Dans
une représentation simplifiée, seules les caractéristiques essentielles de l’objet sont
représentées, de préférence par un contour (pour épargner du temps et des efforts).
Le degré de simplification dépend du genre d’objet représenté, de l’échelle du dessin et
du but de la documentation. On peut ainsi utiliser une représentation simplifiée géné-
rale ou une représentation simplifiée particulière. La représentation simplifiée particu-
lière donne plus de détails du roulement, par exemple le nombre de rangées ou la possi-
bilité d’alignement (voir ISO 8826-2).
Pour éviter des malentendus,. il convient qu’une seule des deux représentations simpli-
fiées, soit kfeprésentation générale, soit la représentation particulière, soit utilisée sur
un dessin.
Page blanche
NORME INTERNATIONALE ISO8826-1 : 1989 (F)
Dessins techniques - Roulements -
Partie 1 I
Représentation simplifiée générale
1 Domaine d’application 3.3 Représentation simplifiée générale
...
