– 2 – 60811-2-1  CEI:1998+A1:2001

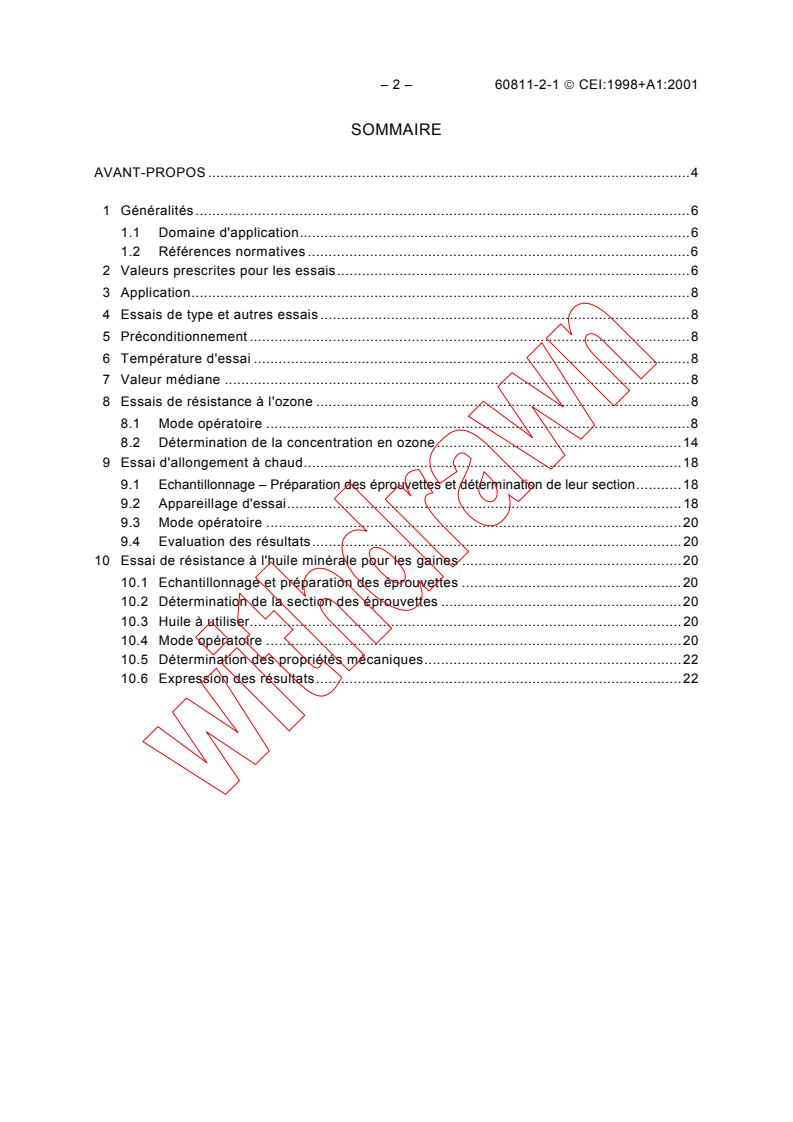

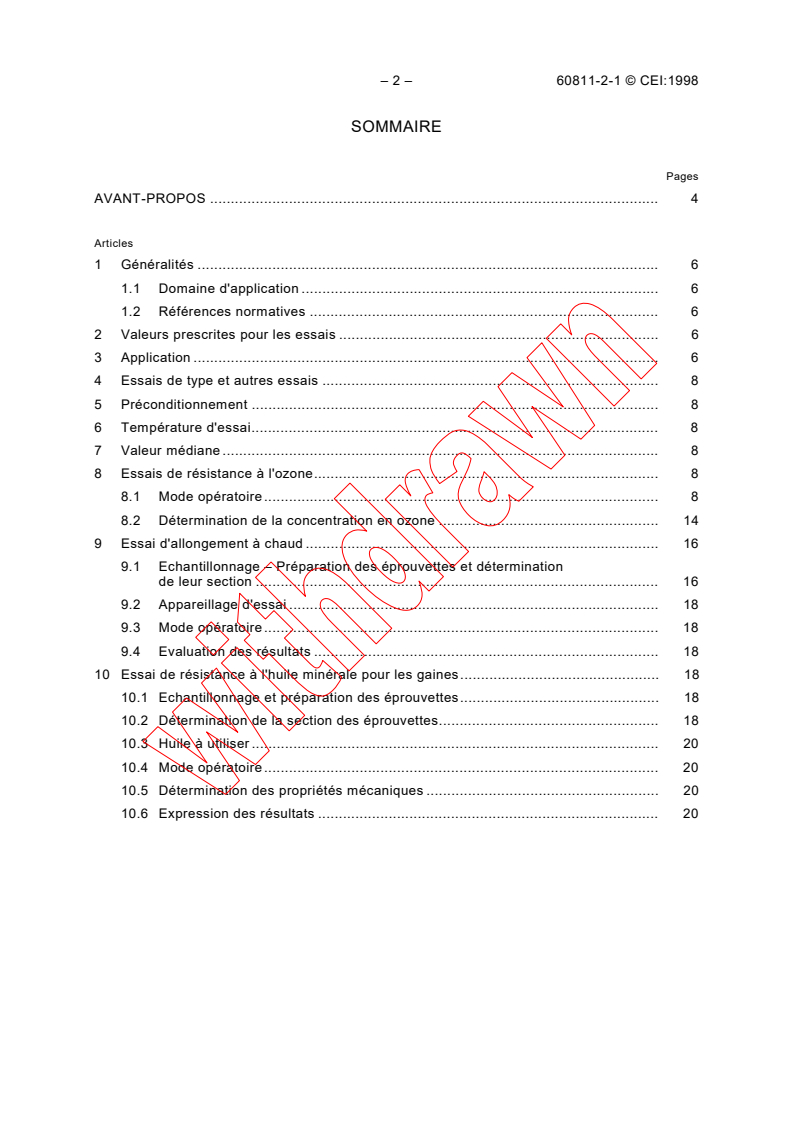

SOMMAIRE
AVANT-PROPOS .4
1 Généralités.6
1.1 Domaine d'application.6
1.2 Références normatives .6
2 Valeurs prescrites pour les essais.6
3 Application.8
4 Essais de type et autres essais .8
5 Préconditionnement .8
6 Température d'essai .8
7 Valeur médiane .8
8 Essais de résistance à l'ozone .8
8.1 Mode opératoire .8
8.2 Détermination de la concentration en ozone.14
9 Essai d'allongement à chaud.18
9.1 Echantillonnage – Préparation des éprouvettes et détermination de leur section.18
9.2 Appareillage d'essai.18
9.3 Mode opératoire .20
9.4 Evaluation des résultats.20
10 Essai de résistance à l'huile minérale pour les gaines .20
10.1 Echantillonnage et préparation des éprouvettes .20
10.2 Détermination de la section des éprouvettes .20
10.3 Huile à utiliser.20
10.4 Mode opératoire .20
10.5 Détermination des propriétés mécaniques.22
10.6 Expression des résultats.22

60811-2-1  IEC:1998+A1:2001 – 3 –
CONTENTS
FOREWORD.5
1 General .7
1.1 Scope.7
1.2 Normative references .7
2 Test values.7
3 Applicability .9
4 Type tests and other tests.9
5 Pre-conditioning.9
6 Test temperature .9
7 Median value .9
8 Ozone resistance test .9
8.1 Test method .9
8.2 Determination of ozone concentration .15
9 Hot set test.19
9.1 Sampling and preparation of test pieces and determination
of their cross-sectional area.19
9.2 Test apparatus .19
9.3 Procedure.21
9.4 Evaluation of results .21
10 Mineral oil immersion test for sheaths .21
10.1 Sampling and preparation of the test pieces.21
10.2 Determination of the cross-sectional area of the test piece.21
10.3 Oil to be used .21
10.4 Procedure.21
10.5 Determination of mechanical properties .23
10.6 Expression of results .23

– 4 – 60811-2-1 © CEI:1998+A1:2001
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
MÉTHODES D'ESSAIS COMMUNES POUR MATÉRIAUX D'ISOLATION
ET DE GAINAGE DES CÂBLES ÉLECTRIQUES ET OPTIQUES –

Partie 2-1: Méthodes spécifiques pour les mélanges élastomères –
Essais relatifs à la résistance à l'ozone, à l'allongement à chaud
et à la résistance à l'huile
AVANT-PROPOS
1) La CEI (Commission Électrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les Comités
nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.

La Norme internationale CEI 60811-2-1 a été établie par le comité d'études 20 de la CEI:
Câbles électriques.
La présente version consolidée de la CEI 60811-2-1 comprend la deuxième édition (1998)
[documents 20/328/FDIS et 20/333/RVD], et son amendement 1 (2001) [documents
20/469/FDIS et 20/480/RVD].
Le contenu technique de cette version consolidée est donc identique à celui de l'édition de
base et à son amendement; cette version a été préparée par commodité pour l'utilisateur.
Elle porte le numéro d'édition 2.1.
Une ligne verticale dans la marge indique où la publication de base a été modifiée par
l'amendement 1.
Le comité a décidé que le contenu de la publication de base et de ses amendements ne sera
pas modifié avant 2007. A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
60811-2-1 © IEC:1998+A1:2001 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
COMMON TEST METHODS FOR INSULATING
AND SHEATHING MATERIALS OF ELECTRIC AND OPTICAL CABLES –

Part 2-1: Methods specific to elastomeric compounds –
Ozone resistance, hot set and mineral oil immersion tests

FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60811-2-1 has been prepared by technical committee 20: Electric cables.
This consolidated version of IEC 60811-2-1 consists of the second edition (1998) [documents
20/328/FDIS and 20/333/RVD] and its amendment 1 (2001) [documents 20/469/FDIS and
20/480/RVD].
The technical content is therefore identical to the base edition and its amendment and has
been prepared for user convenience.
It bears the edition number 2.1.
A vertical line in the margin shows where the base publication has been modified by
amendment 1.
The committee has decided that the contents of the base publication and its amendments will
remain unchanged until 2007. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
– 6 – 60811-2-1  CEI:1998+A1:2001
MÉTHODES D'ESSAIS COMMUNES POUR MATÉRIAUX D'ISOLATION
ET DE GAINAGE DES CÂBLES ÉLECTRIQUES ET OPTIQUES –
Partie 2-1: Méthodes spécifiques pour les mélanges élastomères –
Essais relatifs à la résistance à l'ozone, à l'allongement à chaud
et à la résistance à l'huile
1 Généralités
1.1 Domaine d'application
La présente norme précise les méthodes d’essais à employer pour l’essai des matériaux
synthétiques d’isolation et de gainage des câbles électriques et optiques, destinés à la distri-
bution d’énergie et aux télécommunications, y compris les câbles utilisés à bord des navires et
pour les applications offshore.
Cette norme donne les méthodes pour l’essai de résistance à l’ozone, l’essai d’allongement à
chaud et l’essai de résistance à l’huile qui s’appliquent aux mélanges élastomères.
1.2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente partie de la CEI 60811.
Au moment de sa publication, les éditions indiquées étaient en vigueur. Tout document
normatif est sujet à révision et les parties prenantes aux accords fondés sur la présente partie
de la CEI 60811 sont invitées à rechercher la possibilité d'appliquer les éditions les plus
récentes des documents normatifs indiqués ci-après. Les membres de la CEI et de l'ISO
possèdent le registre des Normes internationales en vigueur.
CEI 60811-1-1:1993, Méthodes d'essais communes pour les matériaux d'isolation et de gainage
des câbles électriques – Partie 1: Méthodes d'application générale – Section 1: Mesure des
épaisseurs et des dimensions extérieures – Détermination des propriétés mécaniques
CEI 60811-1-2:1985, Méthodes d'essais communes pour les matériaux d'isolation et de
gainage des câbles électriques – Partie 1: Méthodes d'application générale – Section deux:
Méthodes de vieillissement thermique
ISO 1817:1999, Caoutchouc vulcanisé – Détermination de l’action des liquides
(disponible en anglais seulement)
2 Valeurs prescrites pour les essais
Les prescriptions complètes des essais (conditions d'essais telles que températures, durées, etc.)
et les résultats à obtenir ne figurent pas dans cette norme. Ils figurent, en principe, dans les normes
particulières à chaque type de câble.
Toutes les valeurs prescrites pour les essais, dans cette norme, peuvent être modifiées par la
norme du câble correspondant afin de répondre aux exigences particulières de celui-ci.

60811-2-1  IEC:1998+A1:2001 – 7 –
COMMON TEST METHODS FOR INSULATING
AND SHEATHING MATERIALS OF ELECTRIC AND OPTICAL CABLES –
Part 2-1: Methods specific to elastomeric compounds –
Ozone resistance, hot set and mineral oil immersion tests
1 General
1.1 Scope
This standard specifies the test methods to be used for testing polymeric insulating and
sheathing materials of electric and optical cables for power distribution and telecommuni-
cations, including cables used on ships and in offshore applications.
This standard gives the methods for the ozone resistance test, hot set test and mineral oil
immersion test, which apply to elastomeric compounds.
1.2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this part of IEC 60811. At the time of publication, the editions indicated
were valid. All normative documents are subject to revision, and parties to agreements based
on this part of IEC 60811 are encouraged to investigate the possibility of applying the most
recent editions of the normative documents indicated below. Members of IEC and ISO maintain
registers of currently valid International Standards.
IEC 60811-1-1:1993, Common test methods for insulating and sheathing materials of electric
cables – Part 1: Methods for general application – Section 1: Measurement of thickness and
overall dimensions – Tests for determining the mechanical properties
IEC 60811-1-2:1985, Common test methods for insulating and sheathing materials of electric
cables – Part 1: Methods for general application – Section Two: Thermal ageing methods
ISO 1817:1999, Rubber, vulcanized – Determination of the effect of liquids
2 Test values
Full test conditions (such as temperatures, durations, etc.) and full test requirements are not
specified in this standard; it is intended that they should be specified by the standard dealing
with the relevant type of cable.
Any test requirements which are given in this standard may be modified by the relevant cable
standard to suit the needs of a particular type of cable.

– 8 – 60811-2-1  CEI:1998+A1:2001
3 Application
Les valeurs de conditionnement et les paramètres d'essais qui sont indiqués correspondent
aux mélanges d'isolation et de gainage ainsi qu'aux fils et câbles, rigides et souples, des types
les plus courants.
4 Essais de type et autres essais
Cette norme décrit essentiellement des méthodes relatives aux essais de type. Pour certains
essais, des différences importantes existent entre les conditions dans lesquelles sont conduits
les essais de type et les essais plus répétitifs, comme les essais individuels; ces différences
sont alors précisées.
5 Préconditionnement
Tous les essais doivent être exécutés plus de 16 h après l'extrusion ou la vulcanisation (ou la
réticulation), s'il y a lieu, des mélanges d'isolation et de gainage.
Si l'essai est effectué à la température ambiante, les éprouvettes doivent être conservées à
une température de 23 °C ± 5 °C pendant au moins 3 h.
6 Température d'essai
Les essais doivent être effectués à la température ambiante, sauf spécification contraire.
7 Valeur médiane
Plusieurs résultats d'essais étant obtenus et classés par valeurs croissantes ou décroissantes,
la valeur médiane est la valeur du milieu de la série si le nombre de valeurs disponibles est
impair, et la moyenne arithmétique de deux valeurs centrales dans la série si le nombre est pair.
8 Essais de résistance à l'ozone
Avertissement: On attire l'attention sur la toxicité de l'ozone. Des précautions doivent être
prises pour limiter l'exposition du personnel à tout moment et la concentration dans la salle
d'essais et son environnement ne doit pas dépasser 0,1 ppm (parties d'ozone par million de
parties d'air en volume) ni la valeur figurant dans la norme d'hygiène industrielle actuellement
en vigueur, la plus petite de ces deux valeurs étant applicable.
8.1 Mode opératoire
8.1.1 Appareillage d'essai
a) Un générateur assurant une production contrôlée d'ozone.
b) Un dispositif pour faire circuler de l'air ozonisé, dans des conditions contrôlées d'humidité
et de température, à travers une chambre contenant les éprouvettes à essayer.
c) Un dispositif de détermination de la concentration en ozone.
d) Un dispositif approprié de fixation et d'extension des éprouvettes.
e) Des mandrins cylindriques de bois ou de métal.
f) Un dessiccateur rempli de gel de silice ou de matériau équivalent.
g) Une balance de laboratoire précise à 0,1 mg près.

60811-2-1  IEC:1998+A1:2001 – 9 –
3 Applicability
Conditioning values and testing parameters are specified for the most common types of insul-
ating and sheathing compounds and of cables, wires and cords.
4 Type tests and other tests
The test methods described in this standard are intended, in the first instance, to be used for
type tests. In certain tests, where there are essential differences between the conditions
for type tests and those for more frequent tests, such as routine tests, these differences are
indicated.
5 Pre-conditioning
All the tests shall be carried out not less than 16 h after the extrusion or vulcanization
(or cross-linking), if any, of the insulating or sheathing compounds.
If the test is carried out at ambient temperature, the test-pieces shall be kept for at least 3 h at
a temperature of 23 °C ± 5 °C.
6 Test temperature
Unless otherwise specified, tests shall be made at ambient temperature.
7 Median value
When several test results have been obtained and ordered in an increasing or decreasing
succession, the median value is the middle value if the number of available values is odd, and
is the mean of the two middle values if the number is even.
8 Ozone resistance test
Warning: Attention is drawn to the toxicity of ozone. Precautions should be taken to minimize
exposure of personnel to it at all times and the concentration in the workroom environment
should not be allowed to exceed 0,1 ppm (parts ozone per million parts air by volume), or the
value in the current industrial hygienic standard, whichever is the lower.
8.1 Test method
8.1.1 Test apparatus
a) A device for generating a controlled amount of ozone.
b) A means for circulating ozonized air under controlled conditions of humidity and tempera-
ture through a chamber containing the test pieces to be tested.
c) A means for determination of ozone concentration.
d) A suitable device for the clamping and elongation of test pieces.
e) Cylindrical mandrels consisting of wood or metal.
f) A desiccator filled with silica gel or equivalent material.
g) An accurate laboratory balance reading to 0,1 mg.

– 10 – 60811-2-1  CEI:1998+A1:2001
8.1.2 Echantillonnage
8.1.2.1 Prélèvement d'enveloppe isolante
Que le câble soit monoconducteur ou non, un seul conducteur isolé doit être essayé.
Une longueur suffisante de conducteur doit être prélevée à au moins 1,5 m de l'extrémité du
câble pour réaliser deux éprouvettes, sauf si le conducteur comporte une couche semi-
conductrice externe extrudée, auquel cas la longueur doit être suffisante pour préparer quatre
éprouvettes.
Tout échantillon présentant des marques de dommage mécanique doit être éliminé avant l'essai.
8.1.2.2 Prélèvement de gaine
On prélève un échantillon sur le câble à essayer, ou encore sur la gaine enlevée du câble;
la dimension de cet échantillon doit être suffisante pour préparer au moins deux éprouvettes.
Tout échantillon présentant des marques de dommage mécanique doit être éliminé avant
l'essai.
8.1.3 Préparation des éprouvettes
8.1.3.1 Eprouvette d'enveloppe isolante
Les revêtements de protection éventuels doivent être enlevés du conducteur, sauf s'ils sont
appliqués directement sur l'enveloppe isolante avant la vulcanisation et s'ils adhèrent à cette
enveloppe isolante. Les revêtements doivent être enlevés sans endommager l'enveloppe
isolante.
Si le conducteur comporte un écran semi-conducteur externe rubané, celui-ci doit être enlevé.
Si le conducteur comporte un écran semi-conducteur externe extrudé, celui-ci doit être enlevé
sur deux éprouvettes et conservé tel quel sur les deux autres.
8.1.3.2 Eprouvettes de gaine
Deux éprouvettes en forme d'haltère doivent être préparées conformément à 9.1.3 et 9.2.3 de
la CEI 60811-1-1. Leur épaisseur minimale ne doit pas être inférieure à 0,6 mm.
Si la dimension des câbles est insuffisante pour préparer les éprouvettes en forme d'haltère,
on doit utiliser la méthode applicable à l'enveloppe isolante.
8.1.4 Procédure de conditionnement et de déformation des éprouvettes
8.1.4.1 Eprouvettes d'enveloppe isolante
Si le conducteur n’a pas de semi-conducteur extrudé, une éprouvette doit être enroulée dans le
sens et le plan de sa courbure initiale, sans rotation, autour d'un mandrin, sur un tour, et attachée
avec de la ficelle ou un ruban à l'endroit où les extrémités se croisent. La seconde éprouvette doit
être enroulée de la même façon mais dans le sens opposé à sa courbure initiale.
Si le conducteur comporte un semi-condu
...
