SIST EN 12566-6:2017
(Main)Small wastewater treatment systems for up to 50 PT - Part 6: Prefabricated treatment units for septic tank effluent
Small wastewater treatment systems for up to 50 PT - Part 6: Prefabricated treatment units for septic tank effluent
This European Standard specifies requirements, test methods, evaluation of conformity and marking for prefabricated secondary treatment units used for the treatment of effluent from septic tanks according to EN 12566-1 or EN 12566-4 in small wastewater treatment systems for up to 50 PT.
Kleinkläranlagen für bis zu 50 EW - Teil 6: Vorgefertigte Anlagen für die weitergehende Behandlung des aus Faulgruben ablaufenden Schmutzwassers
Diese Europäische Norm legt Anforderungen, Prüfverfahren, die Konformitätsbewertung und die Kenn-zeichnung für vorgefertigte Anlagen der zweiten Reinigungsstufe fest, die für die Behandlung des aus Faulgruben nach EN 12566-1 oder EN 12566-4 ablaufenden Abwassers in Kleinkläranlagen für bis zu 50 EW verwendet werden.
ANMERKUNG Gleichwertiges aus Faulgruben ablaufendes Abwasser kann aus bestehenden Faulgruben stammen.
Sie gilt für vorgefertigte Anlagen der zweiten Reinigungsstufe, bei denen sämtliche Komponenten vorgefertigt sind oder vor Ort montiert werden, und durch den Hersteller als Bausatz auf den Markt gebracht werden.
Die vorgefertigte Anlage der zweiten Reinigungsstufe besteht aus einem Behälter oder mehreren Behältern aus Beton, Stahl, weichmacherfreiem Polyvinylchlorid (PVC-U), Polyethylen (PE), glasfaserverstärktem Kunststoff auf der Basis von ungesättigtem Polyesterharz (GFK-UP), Polypropylen (PP), Polydicyclo¬pentadien (PDCPD) oder aus einem Behälter aus flexiblen Bahnen (HDPE, PP, PVC, EPDM). Weitere, durch den Hersteller spezifizierte Baugruppen wie Rohrleitungen, Pumpen und Filtermaterial werden als Teil der Anlage angesehen.
Diese Europäische Norm legt die Leistung von vorgefertigten Anlagen der zweiten Reinigungsstufe fest, die zur Verifizierung ihrer Eignung für die Endanwendungsbedingungen erforderlich ist, und für die die Prüfverfahren festgelegt sind.
Diese Europäische Norm gilt für Anlagen der zweiten Reinigungsstufe, die vorgefertigt sind oder vor Ort montiert werden, und die auf der Bodenoberfläche verwendet werden (außerhalb eines Gebäudes) oder so im Boden eingebaut sind, dass keine Fahrzeuglasten auf die Anlage wirken.
Diese Europäische Norm behandelt keine:
nicht wasserdichten Anlagen der zweiten Reinigungsstufe mit direkter Infiltration in den Boden;
Nachrüstsätze (siehe Definition in 3.1.7).
Petites installations de traitement des eaux usées pour une population totale équivalente (PTE) jusqu’à 50 habitants - Partie 6 : Unités préfabriquées de traitement des effluents de fosses septiques
Male čistilne naprave do 50 PE - 6. del: Predizdelane enote za čiščenje odpadne vode iz greznic
Ta evropski standard določa zahteve, preskusne metode, vrednotenje skladnosti in označevanje predizdelanih čistilnih enot za sekundarno čiščenje, ki se uporabljajo pri obdelavi odpadne vode iz greznic v skladu z EN 12566-1 ali EN 12566-4 v malih čistilnih napravah za obremenitev do 50 PE.
OPOMBA: Iz obstoječih greznic lahko izhaja enakovredna odpadna voda.
Uporablja se za predizdelane čistilne enote za sekundarno čiščenje, pri katerih so vsi deli predizdelani ali se sestavijo na mestu vgradnje ter so na trgu na voljo kot komplet enega proizvajalca.
Predizdelana čistilna enota za sekundarno čiščenje je sestavljena iz enega ali več rezervoarjev, izdelanih iz betona, jekla, neplastificiranega polivinilklorida (PVC-U), polietilena (PE), s steklom ojačenega poliestra (GRP-UP), polipropilena (PP), polidiciklopentadiena (PDCPD), ali vsebnika iz hidroizolacijskih trakov (HDPE, PP, PVC, EPDM). Drugi deli, ki jih navede proizvajalec (npr. cevi, črpalke in filtrirni material), so obravnavani kot del enote.
Ta evropski standard določa lastnosti predizdelanih čistilnih enot za sekundarno čiščenje, ki so potrebne za potrjevanje njihove primernosti za končno uporabo v pogojih, za katere so določene preskusne metode.
Ta evropski standard se uporablja za predizdelane in/ali na mestu vgradnje sestavljene čistilne enote za sekundarno čiščenje za uporabo nad površino (zunaj stavbe) ali zakopane v tla, kjer ni vozil, ki obremenjujejo enoto.
Ta evropski standard ne obravnava:
– nevodotesnih čistilnih enot za sekundarno čiščenje z neposredno infiltracijo v tla,
– kompletov za rekonstrukcijo (glej definicijo v 3.1.7).
General Information
Relations
Standards Content (Sample)
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.Kleinkläranlagen für bis zu 50 EW - Teil 6: Vorgefertigte Anlagen für die weitergehende Behandlung des aus Faulgruben ablaufenden SchmutzwassersPetites installations de traitement des eaux usées pour une population totale équivalente (PTE) jusqu’à 50 habitants - Partie 6 : Unités préfabriquées de traitement des effluents de fosses septiquesSmall wastewater treatment systems for up to 50 PT - Part 6: Prefabricated treatment units for septic tank effluent13.060.30Odpadna vodaSewage waterICS:Ta slovenski standard je istoveten z:EN 12566-6:2016SIST EN 12566-6:2017en,fr,de01-februar-2017SIST EN 12566-6:2017SLOVENSKI
STANDARDSIST EN 12566-6:20131DGRPHãþD
EUROPEAN STANDARD NORME EUROPÉENNE EUROPÄISCHE NORM
EN 12566-6
August
t r s x ICS
s uä r x rä u r Supersedes EN
s t w x xæ xã t r s uEnglish Version
Small wastewater treatment systems for up to
w r PT æ Part
xã Prefabricated treatment units for septic tank effluent Petites installations de traitement des eaux usées jusqu 5à
w r PTE æ Partie
xã Unités préfabriquées de traitement des effluents de fosses septiques
Kleinkläranlagen für bis zu
w r EW æ Teil
xã Vorgefertigte Bauteile für die weitergehende Behandlung des aus Faulgruben ablaufenden Abwassers This European Standard was approved by CEN on
t w June
t r s xä
egulations which stipulate the conditions for giving this European Standard the status of a national standard without any alterationä Upætoædate lists and bibliographical references concerning such national standards may be obtained on application to the CENæCENELEC Management Centre or to any CEN memberä
translation under the responsibility of a CEN member into its own language and notified to the CENæCENELEC Management Centre has the same status as the official versionsä
CEN members are the national standards bodies of Austriaá Belgiumá Bulgariaá Croatiaá Cyprusá Czech Republicá Denmarká Estoniaá Finlandá Former Yugoslav Republic of Macedoniaá Franceá Germanyá Greeceá Hungaryá Icelandá Irelandá Italyá Latviaá Lithuaniaá Luxembourgá Maltaá Netherlandsá Norwayá Polandá Portugalá Romaniaá Slovakiaá Sloveniaá Spainá Swedená Switzerlandá Turkey andUnited Kingdomä
EUROPEAN COMMITTEE FOR STANDARDIZATION COMITÉ EUROPÉEN DE NORMALISATION EUROPÄISCHES KOMITEE FÜR NORMUNG
CEN-CENELEC Management Centre:
Avenue Marnix 17,
B-1000 Brussels
t r s x CEN All rights of exploitation in any form and by any means reserved worldwide for CEN national Membersä Refä Noä EN
s t w x xæ xã t r s x ESIST EN 12566-6:2017
Secondary treatment efficiency test procedure . 31 A.1 Selection of the unit and its preliminary evaluation . 31 A.1.1 General . 31 A.1.2 Installation and commissioning . 31 A.1.3 Operation and maintenance procedures during testing . 31 A.1.4 Data to be monitored. 31 A.2 Test procedure . 32 A.2.1 Time for establishment . 32 A.2.2 Influent characteristics . 32 A.2.3 Daily flow pattern for testing . 32 A.2.4 Test method . 32 A.2.4.1 General . 32 A.2.4.2 Overload . 34 A.2.4.3 Peak flow discharge . 34 A.2.4.4 Power breakdown/Machine breakdown . 34 A.2.4.5 Power consumption . 34 A.2.5 Influent and effluent sampling. 34 A.3 Sample analysis . 34 A.4 Test report . 34 Annex B (normative)
Presentation of the microorganisms test results . 36 Annex C (informative)
Analysis method . 37 Annex ZA (informative)
Clauses of this European Standard addressing the provisions of the EU Construction Products Regulation . 38 ZA.1 Scope and relevant characteristics . 38 ZA.2 Procedure of attestation of conformity of prefabricated secondary treatment units . 39 ZA.2.1 System(s) of AVCP . 39 ZA.2.2 Declaration of performance (DoP) . 42 SIST EN 12566-6:2017
Key A domestic wastewater 1 prefabricated septic tank B septic tank effluent 2 soil infiltration system C treated infiltrated effluent 3 packaged and/or site assembled domestic wastewater treatment plant D treated wastewater 4 septic tank assembled in situ from prefabricated kit E tertiary treated wastewater 5 pre-treated effluent filtration system
6 prefabricated treatment unit used for septic tank effluent
7 prefabricated tertiary treatment unit National regulations may specify different arrangements between the products described in the standard series EN 12566. Figure 1 — Scheme related to the arrangement of the parts of EN 12566 or CEN/TR 12566 According to the CEN/CENELEC Internal Regulations, the national standards organizations of the following countries are bound to implement this European Standard: Austria, Belgium, Bulgaria, Croatia, Cyprus, Czech Republic, Denmark, Estonia, Finland, Former Yugoslav Republic of Macedonia, France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania, Luxembourg, Malta, Netherlands, Norway, Poland, Portugal, Romania, Slovakia, Slovenia, Spain, Sweden, Switzerland, Turkey and the United Kingdom. SIST EN 12566-6:2017
In most cases Class E is considered to be sufficient as a minimum regulatory requirement for the reaction to fire performance of units used in buried (i.e. underground) applications. Conversely, where use of such a unit is not subject to national regulatory requirements on reaction to fire, either class, determined according to a) or b) or “No Performance Determined” (NPD)) may be declared. 4.7.2 Units classified as Class A1 without the need for testing The reaction to fire performance of a unit shall be declared as Class A1 1) without the need for testing, provided that: a) each of the constituent materials that the tank of the unit is made of, contains not more than 1 % of homogeneously distributed organic material, by mass or volume (whichever is the most onerous); and EXAMPLE In general, precast reinforced concrete used for prefabricated secondary treatment unit may contain organic materials (e.g. admixtures, additives) if any, but their level is far below 1 %. Similarly, steel, used for the same purpose, is not used in a finely divided form. Thus, on account of their low level of combustibility and subject to the conditions set out (see Note 1 to entry:) both materials may be considered, without testing, as class A1 materials for their reaction to fire performance. b) any external coating, if applied over the surface area of the tank, is made on inorganic material(s) with thickness
1,0 mm or mass per unit area
1,0 kg/m2, which is/are also classified as Class A1. 4.7.3 Units classified according to the test results For the purpose of the reaction to fire performance of the unit, each of its constituent materials, including those in the surface coating of the unit, if any, shall be classified according to EN 13501-1 and only the lowest class of such materials shall be declared. The class of an individual constituent material shall be obtained as the result of the test method(s), relevant to this class, and as specified in the standards referred to in EN 13501-1.
1) See Decision of the Commission 96/603/EC of 1996-10-04 (see OJEU L 267 of 1996-10-19), as twice amended by 2000/605/EC of 2000-09-26 (see OJEU L 258 of 2000-10-12) and by 2003/424/EC of 2003-06-06 (see OJEU L 144 of 2003-06-12). SIST EN 12566-6:2017
1,0 kg/m2 or a thickness
1,0 mm is considered to be a substantial component. EXAMPLE In general, this may be considered relevant for the unit where the tank is made from one or more of the following constituent materials: unplasticised polyvinylchloride (PVC-U), polyethylene (PE), glass reinforced polyester (GRP-UP), polypropylene (PP) and polydicyclopentadiene (PDCPD); or the container is made from flexible sheets (HDPE, PP, PVC, OR EPDM), with or without surface coating. Test specimens used for the test methods, applicable for this classification, shall be prepared according to EN 13501-1 and to the relevant standards referred therein. 4.8 Dangerous substances National regulations on dangerous substances may require verification and declaration on release, and sometimes content, when construction products covered by this standard are placed on those markets. In the absence of European harmonized test methods, verification and declaration on release/content should be done taking into account national provisions in the place of use. NOTE An informative database covering European and national provisions on dangerous substances is available at the Construction website on EUROPA accessed through: http://ec.europa.eu/enterprise/construction/cpd-ds/ . 5 Testing, assessing and sampling methods 5.1 Load bearing capacity 5.1.1 Generals For buried installation, the load bearing capacity of the prefabricated secondary treatment unit (i.e. of the tank of this unit) shall be established: — either by calculation with the knowledge of basic data for material and loads (see 5.1.2); — or by test directly on the tank component of the unit (see 5.1.3). Where the prefabricated secondary treatment unit includes a watertight extension shaft, and/or the unit is installed in a water table, the relevant loads at the maximum installed depth of the unit shall be taken into account and appropriate tests or calculations made to prove the load bearing capacity of the unit. The load bearing capacity of prefabricated secondary treatment units that are intended to be used only in non- buried conditions shall be assessed only by calculation. For a unit with the container made of flexible sheets, the pit test only shall be used. 5.1.2 Load bearing capacity determined by calculation 5.1.2.1 General The calculation shall be made based on an empty tank buried underground. SIST EN 12566-6:2017
Key 1 extension shaft 2 H1 or H2 Figure 2 — Definition of parameters Table 1 — Formulae for height of backfill calculation after crushing resistance test Vertical load Horizontal load −×−×=w11102,51,618FHSH where: F
is the crushing load (kN); S1
is the horizontal surface of the plant (m2); HW
is the height of the groundwater table measured from the bottom of the plant (m); H1
is the height of backfill (m). −×−×××=×wp2210181,618FHKHSHK where: K
is the coefficient (see 5.1.2.2); F
is the crushing load (kN); S2
is the lateral surface of the plant (m2); HW
is the height of the groundwater table measured from the bottom of the plant (m); Hp
is the height from the bottom to the top of the plant (m) (extension shaft excluded); H2
is the height of backfill (m). SIST EN 12566-6:2017
is the height of backfill (m). ×−×−××=×wp210181518PfHKH,HK where: K is the coefficient (see 5.1.2.2); P is the underpressure (kPa) (see EN 12566–3:2016, C.4); f is the coefficient (see EN 12566–3:2016, C.4); HW is the height of the groundwater table measured from the bottom of the septic tank (m); Hp
is the total height of the septic tank (m); H2
is the height of backfill (m). For open prefabricated secondary treatment unit, only the pit test shall be used (see example in Figure 3).
Key
friction angle:
63° Figure 3 — Pit test for open unit 5.2 Secondary treatment capacity The prefabricated secondary treatment unit shall be tested according to Annex A. Each secondary treatment efficiency ratio shall be calculated using the following formula: −=ioSTiPPRP where RST is the secondary treatment efficiency ratio for a given parameter (e.g. COD, BOD, SS); Pi is the value of the given parameter at the inlet of the prefabricated secondary treatment unit; Po is the value of the same given parameter at the outlet of the prefabricated secondary treatment unit. SIST EN 12566-6:2017
...
ba
SLOVENSKI SIST EN 12566-6
STANDARD februar 2017
Male čistilne naprave do 50 PE – 6. del: Predizdelane enote za čiščenje
odpadne vode iz greznic
Small wastewater treatment systems for up to 50 PT – Part 6: Prefabricated
treatment units for septic tank effluent
Petites installations de traitement des eaux usées pour une population totale
équivalente (PTE) jusqu’à 50 habitants – Partie 6: Unités préfabriquées de
traitement des effluents de fosses septiques
Kleinkläranlagen für bis zu 50 EW – Teil 6: Vorgefertigte Anlagen für die
weitergehende Behandlung des aus Faulgruben ablaufenden Schmutzwassers
Referenčna oznaka
ICS 13.060.30 SIST EN 12566-6:2017 (sl)
Nadaljevanje na straneh II do III in od 1 do 45
© 2018-07. Slovenski inštitut za standardizacijo. Razmnoževanje ali kopiranje celote ali delov tega standarda ni dovoljeno.
SIST EN 12566-6 : 2017

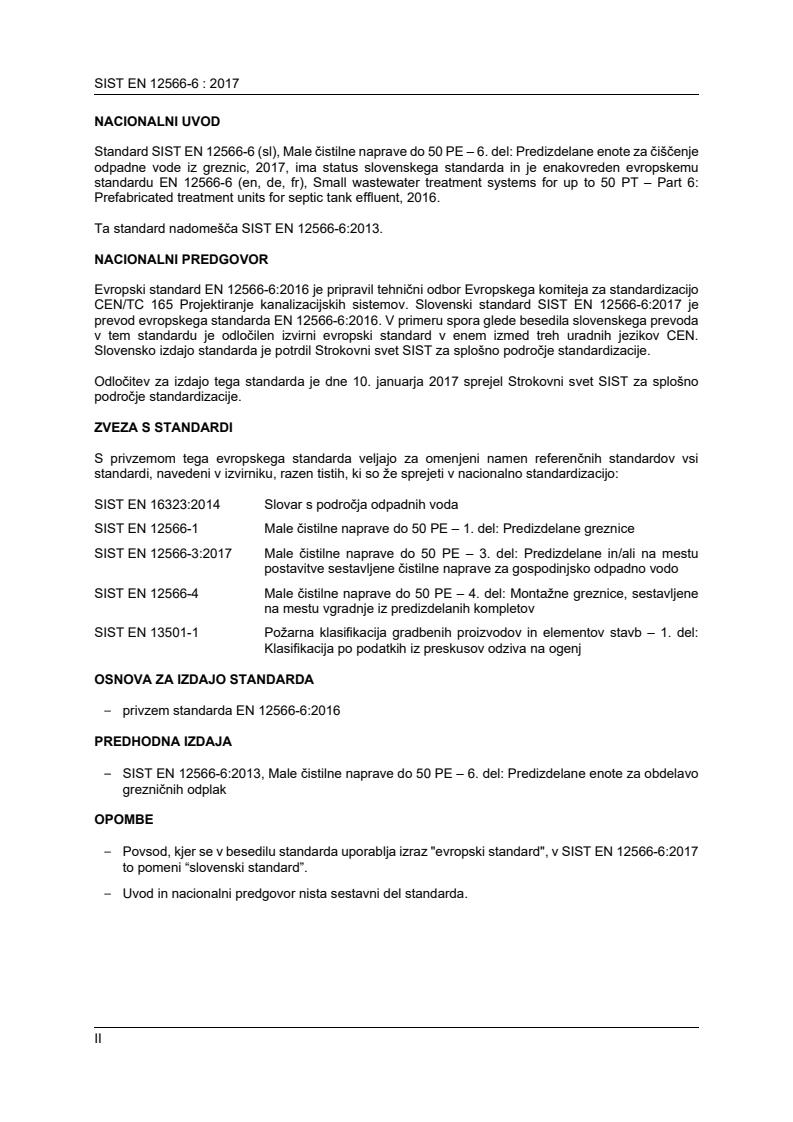

NACIONALNI UVOD
Standard SIST EN 12566-6 (sl), Male čistilne naprave do 50 PE – 6. del: Predizdelane enote za čiščenje
odpadne vode iz greznic, 2017, ima status slovenskega standarda in je enakovreden evropskemu
standardu EN 12566-6 (en, de, fr), Small wastewater treatment systems for up to 50 PT – Part 6:
Prefabricated treatment units for septic tank effluent, 2016.
Ta standard nadomešča SIST EN 12566-6:2013.
NACIONALNI PREDGOVOR
Evropski standard EN 12566-6:2016 je pripravil tehnični odbor Evropskega komiteja za standardizacijo
CEN/TC 165 Projektiranje kanalizacijskih sistemov. Slovenski standard SIST EN 12566-6:2017 je
prevod evropskega standarda EN 12566-6:2016. V primeru spora glede besedila slovenskega prevoda
v tem standardu je odločilen izvirni evropski standard v enem izmed treh uradnih jezikov CEN.
Slovensko izdajo standarda je potrdil Strokovni svet SIST za splošno področje standardizacije.
Odločitev za izdajo tega standarda je dne 10. januarja 2017 sprejel Strokovni svet SIST za splošno
področje standardizacije.
ZVEZA S STANDARDI
S privzemom tega evropskega standarda veljajo za omenjeni namen referenčnih standardov vsi
standardi, navedeni v izvirniku, razen tistih, ki so že sprejeti v nacionalno standardizacijo:
SIST EN 16323:2014 Slovar s področja odpadnih voda
SIST EN 12566-1 Male čistilne naprave do 50 PE – 1. del: Predizdelane greznice
SIST EN 12566-3:2017 Male čistilne naprave do 50 PE – 3. del: Predizdelane in/ali na mestu
postavitve sestavljene čistilne naprave za gospodinjsko odpadno vodo
SIST EN 12566-4 Male čistilne naprave do 50 PE – 4. del: Montažne greznice, sestavljene
na mestu vgradnje iz predizdelanih kompletov
SIST EN 13501-1 Požarna klasifikacija gradbenih proizvodov in elementov stavb – 1. del:
Klasifikacija po podatkih iz preskusov odziva na ogenj
OSNOVA ZA IZDAJO STANDARDA
‒ privzem standarda EN 12566-6:2016
PREDHODNA IZDAJA
‒ SIST EN 12566-6:2013, Male čistilne naprave do 50 PE – 6. del: Predizdelane enote za obdelavo
grezničnih odplak
OPOMBE
‒ Povsod, kjer se v besedilu standarda uporablja izraz "evropski standard", v SIST EN 12566-6:2017
to pomeni “slovenski standard”.
‒ Uvod in nacionalni predgovor nista sestavni del standarda.
II
SIST EN 13108-7 : 2017
‒ Ta nacionalni dokument je istoveten EN 12566-6:2016 in je objavljen z dovoljenjem
CEN-CENELEC
Upravni center
Avenue Marnix 17
B-1000 Bruselj
This national document is identical with EN 12566-6:2016 and is published with the permission of
CEN-CENELEC
Management Centre
Avenue Marnix 17
B-1000 Brussels
III
SIST EN 12566-6 : 2017

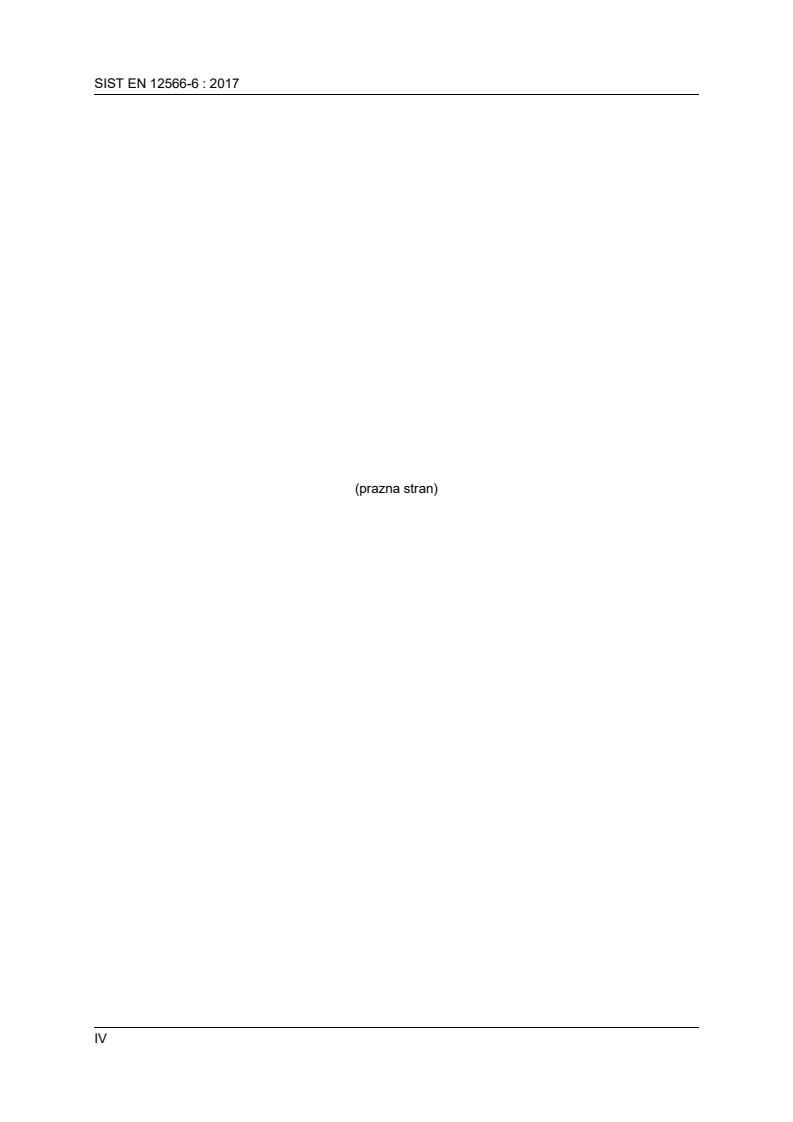

(prazna stran)
IV
EVROPSKI STANDARD EN 12566-6
EUROPEAN STANDARD
NORME EUROPÉENNE
avgust 2016
EUROPÄISCHE NORM
ICS 13.060.30 Nadomešča EN 12566-6:2013
Slovenska izdaja
Male čistilne naprave do 50 PE – 6. del: Predizdelane enote za čiščenje
odpadne vode iz greznic
Small wastewater treatment Petites installations de traitement Kleinkläranlagen für bis zu 50
systems for up to 50 PT – Part 6: des eaux usées pour une EW – Teil 6: Vorgefertigte
Prefabricated treatment units for population totale équivalente Anlagen für die weitergehende
septic tank effluent (PTE) jusqu’à 50 habitants – Behandlung des aus Faulgruben
Partie 6: Unités préfabriquées de ablaufenden Schmutzwassers
traitement des effluents de
fosses septiques
Ta evropski standard je CEN sprejel dne 25. junija 2016.
Člani CEN morajo izpolnjevati notranje predpise CEN/CENELEC, ki določajo pogoje, pod katerimi dobi
ta standard status nacionalnega standarda brez kakršnihkoli sprememb. Seznami najnovejših izdaj teh
nacionalnih standardov in njihovi bibliografski podatki so na voljo na zahtevo pri Upravnem centru CEN-
CENELEC ali članih CEN.
Ta evropski standard obstaja v treh uradnih izdajah (angleški, francoski in nemški). Izdaje v drugih
jezikih, ki jih člani CEN na lastno odgovornost prevedejo in izdajo ter prijavijo pri Upravnem centru CEN-
CENELEC, veljajo kot uradne izdaje.
Člani CEN so nacionalni organi za standarde Avstrije, Belgije, Bolgarije, Cipra, Češke republike,
Danske, Estonije, Finske, Francije, Grčije, Hrvaške, Irske, Islandije, Italije, Latvije, Litve, Luksemburga,
Madžarske, Malte, Nekdanje jugoslovanske republike Makedonije, Nemčije, Nizozemske, Norveške,
Poljske, Portugalske, Romunije, Slovaške, Slovenije, Španije, Švedske, Švice, Turčije in Združenega
kraljestva.
CEN
Evropski komite za standardizacijo
European Committee for Standardization
Comité Européen de Normalisation
Europäisches Komitee für Normung
Upravni center CEN-CENELEC: Avenue Marnix, 17, B-1050 Bruselj
© 2016 CEN Lastnice vseh oblik avtorskih pravic so vse države članice CEN. Ref. oznaka EN 12566-6:2016 E
SIST EN 12566-6 : 2017
VSEBINA Stran
Evropski predgovor . 5
1 Področje uporabe . 7
2 Zveze s standardi . 7
3 Izrazi, definicije, simboli, enote in kratice . 7
3.1 Izrazi in definicije . 7
3.2 Simboli in kratice . 8
4 Lastnosti proizvoda . 9
4.1 Projektiranje . 9
4.1.1 Splošno . 9
4.1.2 Skupne dimenzije . 9
4.1.3 Vtočne in iztočne odprtine, notranji cevovod ter priključki . 9
4.1.4 Dostop . 9
4.2 Obremenitvena zmogljivost . 10
4.3 Učinkovitost sekundarnega čiščenja . 10
4.3.1 Splošno . 10
4.3.2 Stopnja učinkovitosti sekundarnega čiščenja . 10
4.3.3 Zmanjšanje količine prisotnih mikroorganizmov . 11
4.4 Vodotesnost . 11
4.5 Poraba energije . 11
4.6 Trajnost . 11
4.6.1 Splošno . 11
4.6.2 Beton, jeklo, PVC-U, PE, GRP, PDCPD in hidroizolacijski trakovi . 11
4.7 Odziv na ogenj . 12
4.7.1 Splošno . 12
4.7.2 Enote, klasificirane kot razred A1 brez potrebe po preskušanju . 12
4.7.3 Enote, klasificirane v skladu z rezultati preskušanja . 12
4.8 Nevarne snovi . 13
5 Metode preskušanja, ocenjevanja in vzorčenja . 13
5.1 Obremenitvena zmogljivost . 13
5.1.1 Splošno . 13
5.1.2 Obremenitvena zmogljivost, določena z izračunom . 13
5.1.3 Obremenitvena zmogljivost, določena s preskušanjem . 14
5.2 Zmogljivost sekundarnega čiščenja . 16
5.3 Vodotesnost . 16
6 Ocenjevanje in preverjanje nespremenljivosti lastnosti (AVCP) . 16
6.1 Splošno . 16
6.2 Tipsko preskušanje . 16
6.2.1 Splošno . 16
6.2.2 Preskusni vzorci, preskušanje in merila skladnosti . 17
SIST EN 12566-6 : 2017
6.2.3 Poročila o preskusih . 19
6.2.4 Rezultati, pridobljeni od tretjih oseb . 19
6.2.5 Rezultati kaskadne določitve tipa proizvoda . 19
6.3 Kontrola proizvodnje v obratu (FPC) . 20
6.3.1 Splošno . 20
6.3.2 Zahteve . 21
6.3.3 Posebne zahteve glede proizvoda . 23
6.3.4 Začetni pregled obrata in kontrole proizvodnje v obratu . 24
6.3.5 Redni nadzor nad kontrolo proizvodnje v obratu . 24
6.3.6 Postopek za spremembe . 24
6.3.7 Enkratni proizvodi, predproizvodni proizvodi (na primer prototipi) in proizvodi, proizvedeni
v zelo majhnih količinah . 25
7 Klasificiranje in označevanje (nazivna oznaka) . 25
8 Označevanje, etiketiranje in pakiranje . 26
8.1 Označevanje . 26
8.2 Tehnične informacije, ki so priložene enoti . 26
8.3 Navodila za vgradnjo . 27
8.4 Navodila za obratovanje in vzdrževanje . 27
Dodatek A (normativni): Postopek preskušanja učinkovitosti sekundarnega čiščenja . 28
A.1 Izbira enote in predhodno vrednotenje . 28
A.1.1 Splošno . 28
A.1.2 Vgradnja in usposobitev za zagon . 28
A.1.3 Postopki obratovanja in vzdrževanja med preskušanjem . 28
A.1.4 Podatki za nadzor . 28
A.2 Preskusni postopek . 29
A.2.1 Čas vzpostavitve . 29
A.2.2 Lastnosti vtoka . 29
A.2.3 Vzorec dnevnega pretoka za preskušanje . 29
A.2.4 Preskusna metoda . 29
A.2.4.1 Splošno . 29
A.2.4.2 Preobremenitev . 30
A.2.4.3 Sprostitev največjega pretoka . 30
A.2.4.4 Izpad napajanja/zaustavitev stroja . 31
A.2.4.5 Poraba energije . 31
A.2.5 Vzorci na vtoku in iztoku . 31
A.3 Analiza vzorcev . 31
A.4 Poročilo o preskusu . 31
Dodatek B (normativni): Predstavitev rezultatov preskusa prisotnosti mikroorganizmov . 33
Dodatek C (informativni): Analizna metoda . 34
Dodatek ZA (informativni): Točke tega evropskega standarda, ki se nanašajo na določila
Uredbe EU o gradbenih proizvodih .35
SIST EN 12566-6 : 2017
ZA.1 Področje uporabe in ustrezne lastnosti . 35
ZA.2 Postopek potrjevanja skladnosti predizdelanih čistilnih enot za sekundarno čiščenje . 36
ZA.2.1 Sistem(-i) ocenjevanja in preverjanja nespremenljivosti lastnosti . 36
ZA.2.2 Izjava o lastnostih (DoP) . 38
ZA.2.2.1 Splošno . 38
ZA.2.2.2 Vsebina . 39
ZA.2.2.3 Primer izjave o lastnostih . 40
ZA.3 CE-označevanje in etiketiranje . 42
Literatura . 44
SIST EN 12566-6 : 2017
Evropski predgovor
Ta dokument (EN 12566-6:2016) je pripravil tehnični odbor CEN/TC 165 "Projektiranje kanalizacijskih
sistemov", katerega sekretariat vodi DIN.
Ta evropski standard mora dobiti status nacionalnega standarda z objavo istovetnega besedila ali z
razglasitvijo najpozneje do februarja 2017, nasprotujoče nacionalne standarde pa je treba razveljaviti
najpozneje do maja 2018.
Opozoriti je treba na možnost, da so lahko nekateri elementi tega dokumenta predmet patentnih pravic.
CEN [in/ali CENELEC] ne prevzema odgovornosti za ugotavljanje posameznih ali vseh takih patentnih
pravic.
Ta dokument nadomešča EN 12566-6:2013.
Ta dokument je bil pripravljen na podlagi mandata, ki sta ga Evropska komisija in Evropsko združenje
za prosto trgovino podelila CEN, in podpira bistvene zahteve direktive (direktiv) EU.
Za povezavo z direktivo(-ami) EU glej informativni dodatek ZA, ki je sestavni del tega dokumenta.
Razlike med to izdajo in EN 12566-6:2013 so predvsem uredniške spremembe v skladu z Uredbo o
gradbenih proizvodih (CPR) in izjavo o porabi energije ter odvzemanju blata med preskušanjem
učinkovitosti čiščenja.
Skupina standardov EN 12566, Male čistilne naprave do 50 PE, vključuje naslednje dele (glej sliko 1):
‒ 1. del: Predizdelane greznice
‒ 3. del: Predizdelane in/ali na mestu postavitve sestavljene čistilne naprave za gospodinjsko
odpadno vodo
‒ 4. del: Montažne greznice, sestavljene na mestu vgradnje iz predizdelanih kompletov
‒ 6. del: Predizdelane enote za čiščenje odpadne vode iz greznic
‒ 7. del: Predizdelane čistilne enote za terciarno čiščenje
Za sisteme za filtriranje je CEN/TC 165 objavil naslednja tehnična poročila CEN, ki se upoštevajo kot
pravila ravnanja in ne določajo zahtev za čiščenje:
‒ 2. del: Sistemi za infiltracijo v tla
‒ 5. del: Filtrirne naprave za predčiščeno gospodinjsko odpadno vodo
SIST EN 12566-6 : 2017
Legenda:
A gospodinjska odpadna voda 1 predizdelana greznica
B odpadna voda iz greznice 2 sistem za infiltracijo v tla
C čiščena infiltrirana odpadna voda 3 predizdelana in/ali na mestu vgradnje sestavljena čistilna naprava za
gospodinjsko odpadno vodo
D čiščena odpadna voda 4 montažna greznica, sestavljena na mestu vgradnje
E terciarno čiščena odpadna voda 5 filtrirni sistem za predčiščeno odpadno vodo
6 predizdelana čistilna enota za odpadno vodo iz greznic
7 predizdelana čistilna enota za terciarno čiščenje
Nacionalni predpisi lahko določajo drugačne razporeditve med proizvodi, opisanimi v standardih skupine
EN 12566.
Slika 1: Shema ureditve delov standarda EN 12566
Skladno z notranjimi predpisi CEN/CENELEC morajo ta evropski standard prevzeti nacionalne
organizacije za standarde naslednjih držav: Avstrije, Belgije, Bolgarije, Cipra, Češke republike, Danske,
Estonije, Finske, Francije, Grčije, Hrvaške, Irske, Islandije, Italije, Latvije, Litve, Luksemburga,
Madžarske, Malte, Nekdanje jugoslovanske republike Makedonije, Nemčije, Nizozemske, Norveške,
Poljske, Portugalske, Romunije, Slovaške, Slovenije, Španije, Švedske, Švice, Turčije in Združenega
kraljestva.
SIST EN 12566-6 : 2017
1 Področje uporabe
Ta evropski standard določa zahteve, preskusne metode, vrednotenje skladnosti in označevanje
predizdelanih čistilnih enot za sekundarno čiščenje, ki se uporabljajo pri obdelavi odpadne vode iz
greznic v skladu z EN 12566-1 ali EN 12566-4 v malih čistilnih napravah za obremenitev do 50 PE.
OPOMBA: Iz obstoječih greznic lahko izhaja enakovredna odpadna voda.
Uporablja se za predizdelane čistilne enote za sekundarno čiščenje, pri katerih so vsi deli predizdelani
ali se sestavijo na mestu vgradnje ter so na trgu na voljo kot komplet enega proizvajalca.
Predizdelana čistilna enota za sekundarno čiščenje je sestavljena iz enega ali več rezervoarjev,
izdelanih iz betona, jekla, neplastificiranega polivinilklorida (PVC-U), polietilena (PE), s steklom
ojačenega poliestra (GRP-UP), polipropilena (PP), polidiciklopentadiena (PDCPD), ali vsebnika iz
hidroizolacijskih trakov (HDPE, PP, PVC, EPDM). Drugi deli, ki jih navede proizvajalec (npr. cevi, črpalke
in filtrirni material), so obravnavani kot del enote.
Ta evropski standard določa lastnosti predizdelanih čistilnih enot za sekundarno čiščenje, ki so potrebne
za potrjevanje njihove primernosti za končno uporabo v pogojih, za katere so določene preskusne
metode.
Ta evropski standard se uporablja za predizdelane in/ali na mestu vgradnje sestavljene čistilne enote
za sekundarno čiščenje za uporabo nad površino (zunaj stavbe) ali zakopane v tla, kjer ni vozil, ki
obremenjujejo enoto.
Ta evropski standard ne obravnava:
— nevodotesnih čistilnih enot za sekundarno čiščenje z neposredno infiltracijo v tla,
— kompletov za rekonstrukcijo (glej definicijo v 3.1.7).
2 Zveze s standardi
Za uporabo tega standarda so, delno ali v celoti, nujno potrebni spodaj navedeni referenčni dokumenti.
Pri datiranih sklicevanjih se uporablja le navedena izdaja. Pri nedatiranih sklicevanjih se uporablja
zadnja izdaja publikacije (vključno z dopolnili).
EN 16323:2014 Slovar s področja odpadnih voda
EN 12566-1 Male čistilne naprave do 50 PE – 1. del: Predizdelane greznice
EN 12566-3:2016 Male čistilne naprave do 50 PE – 3. del: Predizdelane in/ali na mestu
postavitve sestavljene čistilne naprave za gospodinjsko odpadno vodo
EN 12566-4 Male čistilne naprave do 50 PE – 4. del: Montažne greznice, sestavljene
na mestu vgradnje iz predizdelanih kompletov
EN 13501-1 Požarna klasifikacija gradbenih proizvodov in elementov stavb – 1. del:
Klasifikacija po podatkih iz preskusov odziva na ogenj
3 Izrazi, definicije, simboli, enote in kratice
3.1 Izrazi in definicije
V tem dokumentu se uporabljajo izrazi in definicije, navedeni v EN 12566-3:2016 in EN 16323:2014, ter
naslednji:
3.1.1
predizdelana čistilna enota za sekundarno čiščenje
tovarniško predizdelana enota, ki prečisti odpadno vodo iz greznice do navedene kakovosti
SIST EN 12566-6 : 2017
3.1.2
na mestu vgradnje sestavljena čistilna enota za sekundarno čiščenje
enota za čiščenje odpadne vode iz greznice do navedene kakovosti, ki jo zagotovi en proizvajalec in je
sestavljena na mestu vgradnje iz predizdelanih sestavnih delov
3.1.3
odprta enota
predizdelana enota brez pokrova
3.1.4
nazivna oznaka
izražena kot celo število, ki podaja največje število populacijskih ekvivalentov, ki ustreza napravi
3.1.5
družina proizvodov
skupina proizvodov, v kateri je (so) (za potrebe vrednotenja) izbrana(-e) lastnost(-i) podobna(-e) za vse
proizvode v skupini
OPOMBA 1: Definicija družine upošteva najmanj podobno obliko, opremo, materiale in pogoje končne uporabe ter
zagotavlja najmanjšo hidravlično učinkovitost in minimalno obnašanje konstrukcije za vse proizvode v
naboru.
OPOMBA 2: Najnižja raven zmogljivosti (hidravlična učinkovitost in obnašanje konstrukcije) se določi na podlagi
preskusa enega od modelov v družini.
3.1.6
čistilna naprava za odpadno vodo
kombinacija enot (npr. greznica) in/ali proizvodov (npr. cevi, črpalke), potrebna za izgradnjo naprave za
čiščenje odpadne vode v skladu s sliko 1
3.1.7
komplet za rekonstrukcijo
niz sestavnih delov, ki jih en proizvajalec zagotovi za vgradnjo v obstoječo greznico
3.1.8
hidroizolacijski trak
prilagodljiva neprepustna obloga
3.2 Simboli in kratice
V tem standardu se uporabljajo naslednji simboli in kratice:
BPK5 (ali BPK7) biokemijska potreba po kisiku po 5 ali 7 dneh
KPK kemijska potreba po kisiku
KN dušik po Kjeldahlu
NH4-N amonijev dušik
NS neraztopljene snovi
TOC celotni organski ogljik
PP polipropilen
PDCPD polidiciklopentadien
HDPE polietilen z visoko gostoto
PVC polivinilklorid
EPDM etilen-propilen-dien monomer
SIST EN 12566-6 : 2017
4 Lastnosti proizvoda
4.1 Projektiranje
4.1.1 Splošno
Predizdelane čistilne enote za sekundarno čiščenje odpadne vode iz greznice morajo imeti stabilno
konstrukcijo in prenesti pričakovane obremenitve v okviru predvidene uporabe. Poleg tega morajo biti
enote trajne, vodotesne in odporne proti koroziji. Določiti je treba merila, ki zagotavljajo, da rezultati
preskusa za eno ali več lastnost katerekoli enote iz družine veljajo za vse ostale enote v tej družini.
Kadar lahko električne, mehanske ali hidravlične pomanjkljivosti enote povzročijo morebitno odpoved,
mora biti enota opremljena z alarmom, ki opozarja na tako odpoved. Delovanje alarma mora biti
preverjeno, kot je navedeno v preglednici A.1.
Pri zasnovi enote naj se upoštevajo ustrezne varnostne zahteve za konstrukcijo, vgradnjo, obratovanje
in vzdrževanje.
4.1.2 Skupne dimenzije
Skupne dimenzije predizdelane čistilne enote za sekundarno čiščenje (npr. višina, širina, dolžina,
premeri itd.) morajo biti izmerjene in navedene skupaj s tolerancami.
Skupne dimenzije morajo biti ocenjene z meritvami s točnostjo ±0,5 % pri posamezni dimenziji.
4.1.3 Vtočne in iztočne odprtine, notranji cevovod ter priključki
Navesti je treba nazivne premere vtočnih in iztočnih cevi predizdelane čistilne enote za sekundarno
čiščenje. Hidravlična zasnova enote, notranji cevovod in priključki morajo preprečevati kakršnekoli
povratne tokove, zamašitve ali preobremenitve pri običajnem obratovanju enote.
Vtočne in iztočne cevi morajo biti združljive s standardiziranimi cevnimi sistemi.
Vtočne in iztočne cevi, notranji cevovod in priključki morajo biti ocenjeni z meritvami s točnostjo ±0,5 %
pri posamezni dimenziji.
4.1.4 Dostop
Zasnova enote mora omogočati dostop za potrebe rednega vzdrževalnega vzorčenja, odvzemanja blata
(kjer je to primerno) ter čiščenja in vzdrževanja. Na voljo mora biti odprtina z dimenzijo (tj. širina pri
pravokotni površini ali premer pri krožni površini) vsaj 400 mm. Odprtina za dostop pri odprti enoti ni
potrebna.
OPOMBA 1: Za vgradnjo odprtih enot lahko veljajo lokalni predpisi za dostop za vzdrževanje.
OPOMBA 2: Zahteve za zagotavljanje dostopa osebe v predizdelano čistilno enoto za sekundarno čiščenje so lahko odvisne
od veljavnih predpisov, ki urejajo pogoje predvidene končne uporabe enote v posamezni državi članici (npr.
najmanjša velikost odprtine za dostop osebe v skladu s standardom EN 476 je 600 mm).
Dostopni jaški (kjer je to primerno) in dostopni pokrovi predizdelanih čistilnih enot za sekundarno
čiščenje morajo biti primerni za svoj namen.
Navesti je treba dimenzije odprtin za dostop. Dimenzije odprtin za dostop je treba oceniti z meritvami s
točnostjo 0,5 % pri posamezni dimenziji.
Predizdelana čistilna enota za sekundarno čiščenje mora biti zasnovana tako, da preprečuje
nepooblaščen dostop z enim od naslednjih ukrepov:
SIST EN 12566-6 : 2017
a) maso posameznih pokrovov,
b) varnostno funkcijo ali
c) pripomočkom za zaklepanje.
Kadar se uporabljata pripomoček za zaklepanje ali varnostna funkcija, morata biti projektirana tako, da
pokrova ni mogoče preprosto odpreti s predmeti, ki so zlahka dostopni otrokom.
4.2 Obremenitvena zmogljivost
Za enote, ki ne vključujejo rezervoarja, ocena obremenitvene zmogljivosti ni zahtevana.
Preskusne metode in vrednosti za mehanske lastnosti materialov greznice, ki se uporabljajo za izračun
obremenitvene zmogljivosti greznice, morajo biti v skladu z EN 12566-3:2016, dodatek D.
Predizdelane čistilne enote za sekundarno čiščenje morajo v svoji predvideni življenjski dobi prenesti
obremenitve, ki so posledica obratovanja, vgradnje in uporabe, vključno z odvzemanjem blata in
vzdrževanjem.
Pri preskušanju v skladu s 5.1 je obremenitvena zmogljivost označena kot:
‒ največja dovoljena višina zasipa (v metrih),
– možnost vgradnje enote v nivoju vodne gladine ali ne, izraženo z oznako VLAŽNO ali SUHO.
4.3 Učinkovitost sekundarnega čiščenja
4.3.1 Splošno
Za ugotavljanje učinkovitosti sekundarnega čiščenja je treba predizdelano čistilno enoto za sekundarno
čiščenje preskušati v skladu z dodatkom A.
4.3.2 Stopnja učinkovitosti sekundarnega čiščenja
Predizdelana čistilna enota za sekundarno čiščenje mora biti skladna z navedenimi lastnostmi. Te
lastnosti morajo biti izražene in navedene v obliki stopenj učinkovitosti sekundarnega čiščenja za
kemijsko potrebo po kisiku, biokemijsko potrebo po kisiku, koncentracijo neraztopljenih snovi, parametre
dušika in celotni fosfor skupaj s podatki o:
— preskušeni dnevni obremenitvi vtoka za kemijsko potrebo po kisiku, biokemijsko potrebo po kisiku
in neraztopljene snovi ali
— lastnostih preskušane greznice (hidravlična učinkovitost, nazivna zmogljivost itd.), izraženih v
skladu z EN 12566-1 ali EN 12566-4.
Stopnje učinkovitosti sekundarnega čiščenja za kemijsko potrebo po kisiku, biokemijsko potrebo po
kisiku in neraztopljene snovi je treba navesti v dokumentaciji.
Po potrebi je treba v okviru preskusa analizirati parametre dušika in celotni fosfor. V tem primeru je treba
navesti tudi povezane stopnje učinkovitosti sekundarnega čiščenja.
Vsako stopnjo učinkovitosti sekundarnega čiščenja je treba izračunati v skladu s 5.2.
Nobena stopnja učinkovitosti sekundarnega čiščenja (R ), navedena za podano dnevno obremenitev,
ST
ne sme biti večja od srednje vrednosti stopnje učinkovitosti sekundarnega čiščenja, dobljene s
preskusom v skladu z dodatkom A. Poleg tega se lahko za kemijsko potrebo po kisiku, biokemijsko
potrebo po kisiku in neraztopljene snovi uporabi drug način izražanja učinkovitosti.
Dobljene stopnje učinkovitosti sekundarnega čiščenja ne pomenijo neposredno, da so izpolnjene
predpisane zahteve za kakovost odpadne vode v določenem kraju. Opravi naj se izračun, da se določi
SIST EN 12566-6 : 2017
končna kakovost odpadne vode, ki naj se primerja z zahtevami, veljavnimi v kraju predvidene uporabe
enote. Toda, tako določenih laboratorijskih stopenj ni mogoče vedno pridobiti, kadar je enota
nameščena pri uporabniku.
Poleg tega je treba navesti število odvzemanj blata, opravljenih med preskusom v skladu z dodatkom
A. Navedena vrednost za pogostost odvzemanja blata mora biti večja od vrednosti, izmerjene med
preskusom, ali enaka tej vrednosti.
4.3.3 Zmanjšanje količine prisotnih mikroorganizmov
Pri navedbi zmanjšanja količine prisotnih mikroorganizmov v predizdelani čistilni enoti za sekundarno
čiščenje morajo biti rezultati preskusov (tj. vrednosti vtoka in iztoka) izraženi v enotah (tj. cfu/100 ml ali
MPN/100 ml). Zmanjšanje mora biti izraženo v logaritemski enoti. Vsi rezultati morajo biti podani v
posebnem dokumentu, kot je opisano v dodatku B.
Zabeleženo zmanjšanje količine prisotnih mikroorganizmov neposredno ne pomenijo, da so predpisane
zahteve za kakovost odpadne vode v določeni državi članici izpolnjene. Primerja naj se z zahtevami,
veljavnimi v kraju predvidene uporabe. Zmanjšanja količine prisotnih mikroorganizmov ni mogoče vedno
pridobiti, kadar enota deluje v praksi.
4.4 Vodotesnost
Pri preskušanju v skladu z EN 12566-3:2016, dodatek A, morajo predizdelane čistilne enote za
sekundarno čiščenje odpadne vode iz greznice izpolnjevati zahteve za vodotesnosti v skladu z EN
12566-3:2016, 4.4.
4.5 Poraba energije
Kjer je to primerno, morajo biti navedeni podatki o porabi energije enote.
Poraba energije mora biti izmerjena med preskusom, opisanim v dodatku A, in izražena kot poraba pri
običajnih obratovalnih pogojih (faze preskusa OSNOVNA) v kWh/d.
Navedena vrednost porabe energije mora biti večja od vrednosti, izmerjene med preskusom iz A.2.4.5,
ali enaka tej vrednosti.
Poraba energije mora biti ocenjena z meritvijo s točnostjo ±5 % izmerjene vrednosti.
4.6 Trajnost
4.6.1 Splošno
Predizdelane čistilne enote za sekundarno čiščenje odpadne vode iz greznice, vključno z vsemi
notranjimi sestavnimi deli, morajo biti izdelane iz materialov, ki z vidika trajnosti zagotavljajo njihovo
ustreznost za uporabo v okolju gospodinjske odpadne vode.
Materiali drugih sestavnih delov enote (tj. material filtra, črpalka itd.) morajo biti v skladu s
specifikacijami, ki jih proizvajalec posreduje dobavitelju materialov/sestavnih delov.
4.6.2 Beton, jeklo, PVC-U, PE, GRP, PDCPD in hidroizolacijski trakovi
Za rezervoar iz betona, jekla, PVC-U, PE, GRP, PDCPD in hidroizolacijskih trakov (tj. osnovni material
in premaze, kjer je to primerno) mora biti material v skladu s standardom EN 12566-3:2016, 4.5.2 do
4.5.9, če je to primerno.
SIST EN 12566-6 : 2017
4.7 Odziv na ogenj
4.7.1 Splošno
Kadar je uporaba predizdelane čistilne enote za sekundarno čiščenje predmet nacionalno predpisanih
zahtev s področja odziva na ogenj, je treba odziv na ogenj šteti za enega od sestavnih delov enote (tj.
materialni vidik) in mora biti naveden v obliki enega od naslednjih razredov v skladu z EN 13501-1:
a) razred A1 brez potrebe po preskušanju (CWT), kadar so izpolnjene zahteve, opredeljene v 4.7.2
ali kako drugače, ali
b) razred, določen skladno z rezultati preskušanja materiala(-ov), uporabljenega(-ih) v enoti, v skladu
s standardom(-i), navedenim(-i) v EN 13501-1, kot je določeno v 4.7.3.
OPOMBA: V večini primerov se šteje, da razred E zadostuje kot minimalna predpisana zahteva za odziv na ogenj pri
zakopanih (tj. podzemnih) enotah.
Kadar pa uporaba take enote ni predmet nacionalno predpisanih zahtev za odziv na ogenj, se lahko
navede katerikoli razred, določen v skladu z a) ali b), ali oznaka "Lastnost ni določena (NPD)".
4.7.2 Enote, klasificirane kot razred A1 brez potrebe po preskušanju
1)
Odziv enote na ogenj mora biti naveden kot razred A1 brez potrebe po preskušanju pod naslednjimi
pogoji:
a) nobeden od sestavnih materialov, iz katerih je izdelan rezervoar enote, ne vsebuje več kot 1 %
homogeno porazdeljenega organskega materiala glede na maso ali prostornino (kar se zahteva) in
PRIMER: Montažni armirani beton, ki se uporablja za predizdelano čistilno enoto za sekundarno čiščenje, lahko na splošno
vsebuje organske materiale (npr. dodatke, aditive), če so uporabljeni, vendar je njihova vsebnost precej manjša od 1 %. Podobno
se jeklo, uporabljeno za enak namen, ne uporablja v fino zrnati obliki. Zaradi nizke ravni gorljivosti in pod opisanimi pogoji (glej
opombo 1) se lahko v zvezi z odzivom na ogenj oba materiala brez preskušanja obravnavata kot materiala razreda A1.
b) morebitni zunanji premaz, če je nanesen po površini rezervoarja, je izdelan iz anorganskega(-ih)
materiala(-ov) z debelino ≥ 1,0 mm ali maso na enoto površine ≥ 1,0 kg/m , ki je (so) ravno tako
klasificiran(-i) kot materiali razreda A1.
4.7.3 Enote, klasificirane v skladu z rezultati preskušanja
Z vidika odziva enote na ogenj morajo biti vsi sestavni materiali enote, vključno z materiali v njenem
površinskem premazu (če je uporabljen), klasificirani v skladu z EN 13501-1, pri čemer je treba navesti samo
najnižji razred teh materialov. Razred posameznega sestavnega materiala mora biti določen z rezultati
preskusne(-ih) metode (metod), ustreznimi za ta razred, in kot to določajo standardi, navedeni v EN
13501-1.
OPOMBA: Sestavni material enote se šteje za material, ki lahko pomembno vpliva na odziv take enote na ogenj. V skladu z
definicijami, podanimi v EN 13501-1, lahko to velja v naslednjih primerih:
– homogena enota: njen material ali
– nehomogena enota: njen bistveni sestavni del, tj. material, ki tvori pomemben del te enote. Sloj s površinsko
gostoto ≥ 1,0 kg/m ali debelino ≥ 1,0 mm se šteje za bistveni sestavni del.
PRIMER: Na splošno se lahko to obravnava kot pomembno za enoto, pri kateri je rezervoar izdelan iz vsaj enega od naslednjih
sestavnih materialov: nemehčani polivinilklorid (PVC-U), polietilen (PE), s steklom ojačeni poliester (GRP-UP), polipropilen (PP)
in polidiciklopentadien (PDCPD); ali je vsebnik izdelan iz hidroizolacijskih trakov (PEHD, PP, PVC, OR EPDM), s površinskim
premazom ali brez njega.
Preskusne vzorce, ki se uporabijo za preskusne metode, primerne za to klasifikacijo, je treba pripraviti
v skladu z EN 13501-1 in ustreznimi standardi, na katere se ta sklicuje.
1)
Glej Odločbo Komisije 96/603/ES 1996-10-04 (glej OJEU L 267 1996-10-19), kot je bila dvakrat spremenjena z 2000/605/ES
2000-09-26 (glej OJEU L 258 2000-10-12) in z 2003/424/ES 2003-06-06 (glej OJEU L 144 2003-06-12).
SIST EN 12566-6 : 2017
4.8 Nevarne snovi
Nacionalni predpisi o nevarnih snoveh lahko zahtevajo preverjanje in izjavo o sproščanju (včasih tudi z
vsebino), kadar so gradbeni proizvodi, zajeti v tem standardu, dani v promet na teh trgih.
Če ni evropskih usklajenih preskusnih metod, naj se pri preverjanju in izjavi o sproščanju/vsebini
upoštevajo nacionalni predpisi, veljavni na kraju uporabe.
OPOMBA: Informativna baza podatkov evropskih in nacionalnih predpisov o nevarnih snoveh je na voljo na spletni strani za
gradbeništvo na portalu EUROPA na naslovu: http://ec.europa.eu/enterprise/construction/cpd-ds/.
5 Metode preskušanja, ocenjevanja in vzorčenja
5.1 Obremenitvena zmogljivost
5.1.1 Splošno
Pri podzemnih vgradnjah je treba obremenitveno zmogljivost predizdelane čistilne enote za sekundarno
čiščenje določiti:
— z izračunom osnovnih podatkov za material in obremenitve (glej 5.1.2)
— ali neposredno s preskusom rezervoarja enote (glej 5.1.3).
Kadar predizdelana čistilna enota za sekundarno čiščenje vključuje vodotesni dostopni jašek in/ali je
vgrajena na nivoju vodne gladine, je treba upoštevati ustrezne obremenitve pri največji vgradni globini
enote in izvesti ustrezne preskuse ali izračune za določitev obremenitvene zmogljivosti enote.
Obremenitveno zmogljivost predizdelanih čistilnih enot za sekundarno čiščenje, ki so predvidene samo
za uporabo nezakopane, je treba oceniti izključno z izračunom.
Za enoto z vsebnikom iz hidroizolacijskih trakov je treba uporabiti izključno preskus v jami.
5.1.2 Obremenitvena zmogljivost, določena z izračunom
5.1.2.1 Splošno
Izračun je treba opraviti na praznem rezervoarju, zakopanem v tla.
Uporabi se lahko ena od naslednjih dveh metod:
‒ metoda 1: posredna metoda, uporabna za vse materiale, z navedbo naslednjih parametrov:
1) geometrijski podatki enote: npr. debelina sten, razdalja med rebri, oblika,
2) lastnosti materialov in sestavnih delov: vsi parametri, podani v razdelku o trajnosti (glej 4.6 in
dodatek D standarda EN 12566-3:2016).
Proizvajalec mora v navodilih za vgradnjo navesti višino zasipa in možnost vgradnje enote na nivoju
vodne gladine ali ne (oznaka VLAŽNO ali SUHO).
OPOMBA: Proizvajalec lahko po potrebi priskrbi rezultate izračuna v skladu z računsko metodo, veljavno v kraju uporabe.
‒ metoda 2: neposredna navedba lastnosti z uporabo ustreznega evrokoda:
‒ Evrokod 2 (EN 1992-1-1) za beton (kjer je to primerno),
‒ Evrokod 3 (EN 1993-1-1) za jeklo (kjer je to primerno).
Proizvajalec mora navesti rezultate izračuna v skladu z ustreznim evrokodom v obliki višine zasipa in
možnosti za vgradnjo naprave na suhem ali vlažnem mestu, pri čemer mora biti navedena višina vodne
gladine, izmerjena od dna greznice.
SIST EN 12566-6 : 2017
5.1.2.2 Obremenitve zasipa
Izračun obremenitev zasipa je treba opraviti v skladu z EN 12566-3:2016, 5.1.2.2.
5.1.2.3 Hidrostatične obremenitve
Izračunati je treba navpično in vodoravno komponento hidrostatičnih obremenitev v skladu z EN 12566-
3:2016, 5.1.2.3.
5.1.2.4 Obremenitve zaradi pešcev
Vrednost 2,5 kN/m za obremenitve zaradi pešcev se v izračunu upošteva samo, kadar je višina zasipa
(H) manjša ali enaka 1 m. Kadar je višina zasipa višja od 1 m, obremenitve zaradi pešcev v izračunu ni
treba upoštevati, saj se predvideva, da so zanemarljive v primerjavi z drugimi obremenitvami.
5.1.3 Obremenitvena zmogljivost, določena s preskušanjem
Obremenitveno zmogljivost predizdelane čistilne enote za sekundarno čiščenje je treba ugotoviti na
podlagi odpornosti proti lomljenju ali na podlagi deformacije pri največji obremenitvi v skladu z EN
12566-3:2016, dodatek C.
Z rezultati preskušanja je treba zagotoviti, da je obremenitvena zmogljivost v skladu z navedeno višino
zasipa.
Pri preskušanju v skladu s:
‒ C.5 standarda EN 12566-3:2016 (preskus v jami): enota mora biti nameščena v skladu s podatki
proizvajalca o največji višini zasipa in o možnosti vgraditve naprave na SUHEM ali VLAŽNEM
mestu;
‒ C.2 in C.3 standarda EN 12566-3:2016 (preskus odpornosti proti lomljenju): višina zasipa mora biti
najmanjša vrednost H ali H , izračunana v skladu s preglednico 1;
1 2
‒ C.4 standarda EN 12566-3:2016 (preskus s podtlakom): višina zasipa mora biti najmanjša vrednost
H ali H , izračunana v skladu s preglednico 2.
1 2
Legenda:
1 dostopni jašek
2 H1 ali H2
Slika 2: Definicija parametrov
SIST EN 12566-6 : 2017
Preglednica 1: Enačbe za izračun višine zasipa po preskusu odpornosti proti lomljenju
Navpična obremenitev Vodoravna obremenitev
...
