МЕЖДУНАРОДНЫЙ ISO
СТАНДАРТ 16165
Второе издание
2013-05-15
Суда и морские технологии. Защита
морской среды. Терминология,
относящаяся к ликвидации
последствий аварийного разлива
нефти
Ships and marine technology — Marine environment protection —
Terminology relating to oil spill response
Ответственность за подготовку русской версии несёт GOST R
(Российская Федерация) в соответствии со статьёй 18.1 Устава ISO
Ссылочный номер
ISO 16165:2013(R)
©
ISO 2013
---------------------- Page: 1 ----------------------
ISO 16165:2013(R)
ДОКУМЕНТ ЗАЩИЩЕН АВТОРСКИМ ПРАВОМ
© ISO 2013
Все права сохраняются. Если не указано иное, никакую часть настоящей публикации нельзя копировать или использовать в
какой-либо форме или каким-либо электронным или механическим способом, включая фотокопии и микрофильмы, без
предварительного письменного согласия ISO по соответствующему адресу, указанному ниже, или комитета-члена ISO в стране
заявителя.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Опубликовано в Швейцарии
ii © ISO 2013 – Все права сохраняются
---------------------- Page: 2 ----------------------
ISO 16165:2013(R)
Содержание Страница
Предисловие .iv
Введение .v
1 Область применения .1
2 Термины и определения.1
2.1 Свойства нефти/нефтяной пленки .1
2.2 Классификация нефти .3
2.3 Внешние условия .3
2.4 Методика оценки .4
2.5 Работа с пробами.5
2.6 Локализация разлива.5
2.7 Восстановление.11
2.8 Использование диспергента .14
2.9 Удаление сжиганием на месте.15
2.10 Очистка береговой полосы.16
2.11 Утилизация.21
2.12 Менеджмент ликвидации разливов .22
Annex А Index.29
Приложение A Указатель .36
Библиография.44
© ISO 2013 – Все права сохраняются iii
---------------------- Page: 3 ----------------------
ISO 16165:2013(R)

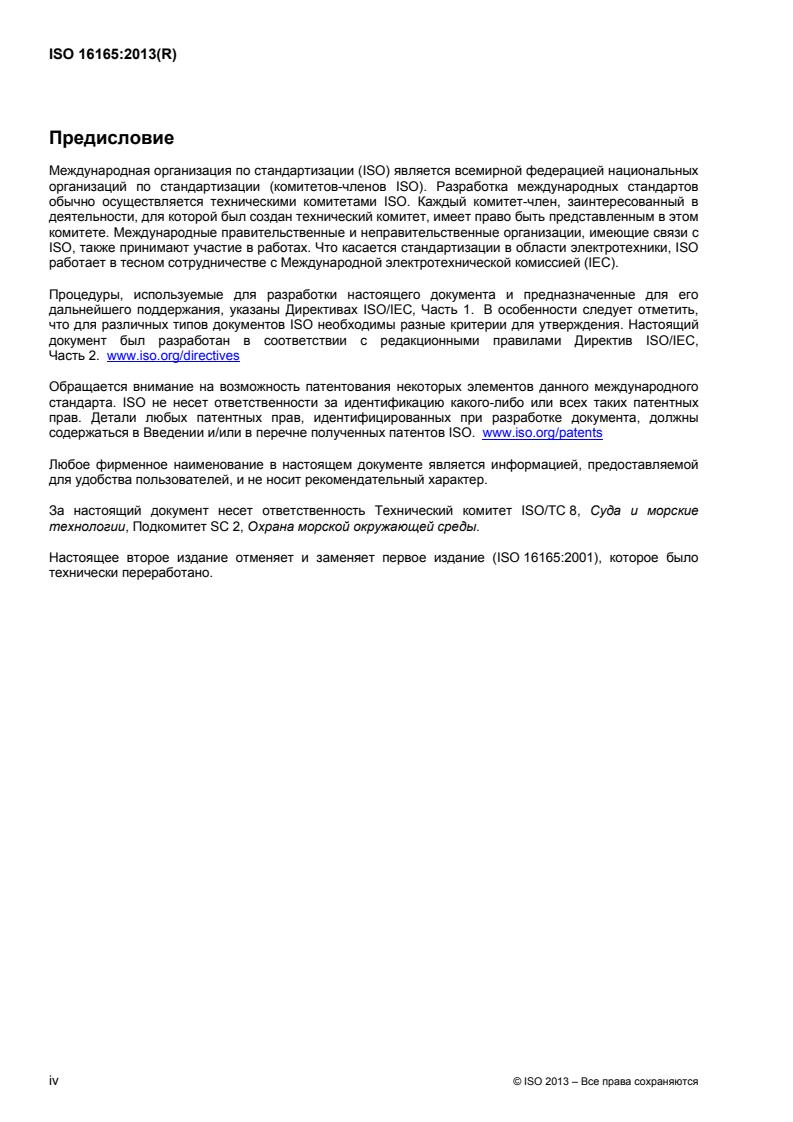

Предисловие
Международная организация по стандартизации (ISO) является всемирной федерацией национальных
организаций по стандартизации (комитетов-членов ISO). Разработка международных стандартов
обычно осуществляется техническими комитетами ISO. Каждый комитет-член, заинтересованный в
деятельности, для которой был создан технический комитет, имеет право быть представленным в этом
комитете. Международные правительственные и неправительственные организации, имеющие связи с
ISO, также принимают участие в работах. Что касается стандартизации в области электротехники, ISO
работает в тесном сотрудничестве с Международной электротехнической комиссией (IEC).
Процедуры, используемые для разработки настоящего документа и предназначенные для его
дальнейшего поддержания, указаны Директивах ISO/IEC, Часть 1. В особенности следует отметить,
что для различных типов документов ISO необходимы разные критерии для утверждения. Настоящий
документ был разработан в соответствии с редакционными правилами Директив ISO/IEC,
Часть 2. www.iso.org/directives
Обращается внимание на возможность патентования некоторых элементов данного международного
стандарта. ISO не несет ответственности за идентификацию какого-либо или всех таких патентных
прав. Детали любых патентных прав, идентифицированных при разработке документа, должны
содержаться в Введении и/или в перечне полученных патентов ISO. www.iso.org/patents
Любое фирменное наименование в настоящем документе является информацией, предоставляемой
для удобства пользователей, и не носит рекомендательный характер.
За настоящий документ несет ответственность Технический комитет ISO/TC 8, Суда и морские
технологии, Подкомитет SC 2, Охрана морской окружающей среды.
Настоящее второе издание отменяет и заменяет первое издание (ISO 16165:2001), которое было
технически переработано.
iv © ISO 2013 – Все права сохраняются
---------------------- Page: 4 ----------------------
ISO 16165:2013(R)
Введение
Для применения эффективных способов ликвидации последствий аварийных разливов нефти имеет
большое значение процесс обмена информацией, который будет наиболее результативным при
общем понимании используемых терминов. Многие из перечисленных ниже терминов и определений
широко используются в течение многих лет, другие появились в результате недавнего опыта.
Постепенное развитие нашего понимания характера изменения аварийных разливов нефти и ответных
мер по ликвидации их последствий означает, что относящаяся к данной области терминология будет и
далее развиваться.
© ISO 2013 – Все права сохраняются v
---------------------- Page: 5 ----------------------
МЕЖДУНАРОДНЫЙ СТАНДАРТ ISO 16165:2013(R)
Суда и морские технологии. Защита морской среды.
Терминология, относящаяся к ликвидации последствий
аварийного разлива нефти
1 Область применения
Настоящий международный стандарт содержит термины и определения, относящиеся к аварийным
разливам нефти и управлению этими процессами. В настоящем международном стандарте
предоставлена стандартизированная терминология, касающаяся ликвидации последствий аварийных
разливов нефти, определяемой как широкий спектр связанной с этим деятельности, включая
наблюдение и оценку, сдерживание, использование диспергента, сжигание в месте разлива, очистку
береговой линии и утилизацию.
2 Термины и определения
ПРИМЕЧАНИЕ При разработке настоящего международного стандарта там, где возможно, были использованы
уже существующие определения. Например, исчерпывающая терминология по боновым заграждениям,
характеристикам нефтесборных устройств и биокоррекции доступна по публикациям Американского общества по
испытанию материалов (ASTM) Комитета F20 по опасным веществам и ликвидации аварийных разливов нефти.
Другие темы в меньшей степени рассмотрены организациями по стандартизации, и пробелы восполнялись в
результате обзора множества источников. В настоящем международном стандарте, если другой опубликованный
источник является основой для определения, этот источник обозначается сокращенным кодом. Полные ссылки на
данные коды приведены в Библиографии. В настоящем документе используются термины и их определения,
приведенные в ISO 9000:2005, а также следующие термины и их определения.
2.1 Свойства нефти/нефтяной пленки
2.1.1
сырая нефть
crude oil
природная форма нефти, встречающаяся, главным образом, в подземных пористых образованиях типа
песчаника
[ISO 1998-99:2000]
2.1.2
эмульгирование
emulsification
процесс, при котором микроскопические капли воды смешиваются с нефтью или наоборот
2.1.3
эмульсия
emulsion
смесь нефти и воды, образующаяся при их механическом или гидравлическом смешении, в которой
капли воды в различных концентрациях рассеяны в нефти, или наоборот
ПРИМЕЧАНИЕ 1 к статье: Определение эмульсии, по большей части, относится к эмульсиям воды в нефти или
нефти в воде. Эмульсию воды в нефти иногда называют “мусс”.
© ISO 2013 – Все права сохраняются 1
---------------------- Page: 6 ----------------------
ISO 16165:2013(R)
2.1.4
экологическое бедствие
environmental fate
вид и местоположение вещества в результате транспортировки и переработки
[ASTM E 943-08]
2.1.5
сильное загрязнение нефтью береговой линии
heavy shoreline oiling
крупные скопления нефти или слой нефти на поверхности
2.1.6
умеренное/легкое загрязнение нефтью береговой линии
moderate/light shoreline oiling
нефтяные разводы или пленка нефти на поверхности
2.1.7
нефтепродукт
petroleum oil
вещество, состоящее или полученное из смеси жидких или полутвердых органических соединений,
главным образом, углеводородов
[ISO 1998-99:2000]
2.1.8
температура застывания
pour point
самая низкая температура, при которой образец нефтепродукта буде продолжать течь при охлаждении
его в определенных стандартных условиях
[ISO 3016:1994, определение 2.1]
2.1.9
относительная вязкость
relative viscosity
вязкость эмульсии, измеренная (в любых единицах измерения) при данной скорости сдвига, деленная
на вязкость нефти, измеренную при той же скорости сдвига
ПРИМЕЧАНИЕ 1 к статье: Важно иметь данные о скорости сдвига при измерениях вязкости эмульсии и нефти, не
содержащей воды.
[ASTM F 873-84:2003]
2.1.10
тонкая нефтяная пленка
sheen
очень тонкая нефтяная пленка с серебристым или радужным отливом толщиной менее 0,001 мм
2.1.11
удельная масса
specific gravity
отношение массы определенного объема жидкости при 15 °C к массе эквивалентного объема пресной
воды при такой же температуре
[ASTM D 4410-03]
2 © ISO 2013 – Все права сохраняются
---------------------- Page: 7 ----------------------
ISO 16165:2013(R)
2.1.12
вязкость
viscosity
мера сопротивления перемещению или деформации жидкости
[ISO 3104:1994]
2.1.13
полосы
windrows
узкие полосы нефти, располагающиеся, как правило, по направлению ветра, типичные для нефтяного
пятна по прошествии нескольких часов после разлива (или дней при очень больших разливах)
2.2 Классификация нефти
2.2.1
нефтепродукт I группы
нестойкий нефтепродукт
group I oil
non-persistent oil
нефтепродукт на основе нефти, состоящий из фракций углеводородов, не менее 50 % которого
дистиллируется при температуре 340 °C и не менее 95 % — при температуре 370 °C
2.2.2
нефтепродукт II группы
group II oil
стойкий нефтепродукт с удельной массой менее 0,85
2.2.3
нефтепродукт III группы
group III oil
стойкий нефтепродукт с удельной массой от 0,85 включительно и менее 0,95
2.2.4
нефтепродукт IV группы
group IV oil
стойкий нефтепродукт с удельной массой от 0,95 включительно и менее 1,00
2.2.5
нефтепродукт V группы
group V oil
стойкий нефтепродукт с удельной массой равной или более 1,00
2.2.6
стойкий нефтепродукт
persistent oil
нефтепродукт, который не отвечает критериям дистилляции для нефтепродуктов I группы
2.3 Внешние условия
2.3.1
температура воздуха
air temperature
средняя или точечная температура воздуха, измеренная на поверхности или рядом с поверхностью
земли или воды (°C)
[ASTM F 625-94:2006]
© ISO 2013 – Все права сохраняются 3
---------------------- Page: 8 ----------------------
ISO 16165:2013(R)
2.3.2
течение
current
средняя скорость течения воды и направление (т.е. вектор скорости) относительно фиксированной
точки (м/с)
[ASTM F 625-94:2006]
2.3.3
мусор
debris
твердое или полутвердое вещество, которое может препятствовать системе борьбы с разливом
[ASTM F 625-94:2006]
2.3.4
высота значительной волны
significant wave height
средняя высота волны, измеренная от гребня к впадине, применительно к одной трети самых высоких
волн, учитывая только волны с коротким периодом
ПРИМЕЧАНИЕ 1 к статье: Волны с коротким периодом – это волны, период которых составляет менее 10 секунд
(м).
[ASTM F 625-94:2006]
2.3.5
период значительной волны
significant wave period
средний период для одной трети наибольших волн, измеренный в секундах, когда гребни соседних
волн проходят фиксированную(ые) точку(и)
[ASTM F 625-94:2006]
2.3.6
температура воды
water temperature
средняя или точечная температура водного участка, измеренная на глубине не более 300 мм (°C)
[ASTM F 625-94:2006]
2.3.7
направление ветра
wind direction
направление, откуда дует ветер
[ASTM F 625-94:2006]
2.4 Методика оценки
2.4.1
траверсный поиск
ladder search
наблюдение с воздуха для обнаружения и определения границ нефтяных пятен и полос, выполняемое
в направлении, перпендикулярном направлению ветра, для увеличения вероятности их обнаружения
4 © ISO 2013 – Все права сохраняются
---------------------- Page: 9 ----------------------
ISO 16165:2013(R)
2.4.2
моделирование разлива нефти
oil spill modelling
математическое моделирование экологического бедствия и/или поведения нефтяного разлива
2.4.3
дистанционное обнаружение
remote sensing
использование для обнаружения или определения границ нефтяных пятен датчиков, установленных на
различные носители такие, как суда, самолеты и спутники
2.4.4
наблюдение
surveillance
действия с целью обнаружения разливов, определяющие их размеры и поведение, оптимизирующие
противодействие и прогнозирующие их перемещение и их последствия
2.5 Работа с пробами
2.5.1
документация о смене ответственности
chain-of-custody documentation
хронологическое свидетельство, определяющее историю предмета — образца и индивидуальную
ответственность за хранение предмета в любой промежуток времени
[ASTM D 4840-99:2004]
2.5.2
хранение
custody
физическое владение или управление
ПРИМЕЧАНИЕ1 к статье: 0бразец находится на хранении, если он находится или в чьем-либо индивидуальном
владении, или под непосредственным индивидуальным контролем для предотвращения изменения характеристик.
[ASTM D 4840-99:2004]
2.6 Локализация разлива
2.6.1 Терминология, относящаяся к оборудованию плавучих боновых заграждений
На Рисунке 1 показано оборудование и терминология, касающаяся плавучих боновых заграждений.
© ISO 2013 – Все права сохраняются 5
---------------------- Page: 10 ----------------------
ISO 16165:2013(R)
Обозначение
1 Оконечный соединитель бона 5 Надводный борт
2 Сегмент бона 6 Осадка
3 Секция бона 7 Камера плавучести
4 Ватерлиния h Габаритная высота
Рисунок 1 — Оборудование бонового заграждения
2.6.1.1
якорное крепление
anchor point
структурный элемент на оконечном соединителе или на секции бона, предназначенный для крепления
якоря или швартовых
2.6.1.2
барьер
barrier
средства управления перемещением нефти или других веществ по водной поверхности или в толще
воды
2.6.1.3
бон
boom
плавучий барьер, используемый для контроля перемещения плавающих субстанций
2.6.1.4
секция бона
boom section
длина бона между двумя оконечными соединителями
2.6.1.5
сегмент бона
boom segment
повторяющаяся и одинаковая часть секции бона
2.6.1.6
бридель
bridle
устройство, прикрепленное к бону для распределения нагрузки, возникающей при буксировке бона или
постановке его на якорь
6 © ISO 2013 – Все права сохраняются
---------------------- Page: 11 ----------------------
ISO 16165:2013(R)
2.6.1.7
бон-занавес
curtain boom
бон, состоящий из гибкой юбки, поддерживаемой вертикальным элементом плавучести по
центральной линии
2.6.1.8
оконечный соединитель
end connector
устройство, прикрепленное к бону для соединений секций бона между собой или с другими
дополнительными устройствами
2.6.1.9
бон-ограждение
fence boom
бон, состоящий из самоудерживающейся или жесткой мембраны, удерживаемой поплавками
2.6.1.10
огнеупорный бон
fire resistant boom
бон, предназначенный для сдерживания горящих нефтяных пленок
2.6.1.11
надувной бон
inflatable boom
бон, использующий надувные камеры (самонадувные или накачиваемые вручную) в качестве
элементов плавучести
2.6.1.12
изолирующий береговую линию бон
shore sealing boom
бон, который при закреплении на земле изолирует береговую линию
2.6.1.13
сорбирующий бон
sorbent boom
бон, содержащий материал или выполненный из него, который обладает сорбирующей способностью
ПРИМЕЧАНИЕ 1 к статье: Определения сорбента, абсорбента и адсорбента см. 2.7.1.3.
2.6.1.14
бон специального назначения
special purpose boom
бон, который по конструкции и/или по назначению не соответствует общим характеристикам бона-
занавеса (2.6.1.7), бона-ограждения (2.6.1.9), огнеупорного бона (2.6.1.10), надувного бона (2.6.1.11),
изолирующего береговую линию бона (2.6.1.12) или сорбирующего бона (2.6.1.13)
2.6.2 Прочая терминология по оборудованию локализации
2.6.2.1
пузырьковый барьер
bubble barrier
барьер в воде, который создается с использованием сжатого воздуха, поступающего через
заглубленный перфорированный воздуховод и/или трубу. Так образуется управляемый поток
воздушных пузырьков, восходящий и расширяющийся, который образует в воде воздушную завесу
© ISO 2013 – Все права сохраняются 7
---------------------- Page: 12 ----------------------
ISO 16165:2013(R)
ПРИМЕЧАНИЕ 1 к статье: Таким образом создается возмущенная поверхность, которая вместе с воздушной
завесой сдерживает и/или отклоняет нефтяное пятно на поверхности и/или в толще воды.
2.6.3 Техническая терминология
2.6.3.1
камера плавучести
buoyancy chamber
герметичная камера, наполненная воздухом или другим плавучим материалом, обеспечивающая
плавучесть бона
2.6.3.2
общая плавучесть
gross buoyancy
масса пресной воды, вытесненной боном при полном погружении
2.6.3.3
отношение общей плавучести к массе бона
gross buoyancy to weight ratio
общая плавучесть деленная на массу бона
2.6.3.4
рабочая осадка
operational draught
минимальная глубина погружения бона ниже ватерлинии в рабочем состоянии
2.6.3.5
рабочая высота надводного борта
operational freeboard
минимальная высота бона над ватерлинией в рабочем состоянии
2.6.3.6
рабочая высота
operational height
сумма рабочей осадки и рабочей высоты надводного борта бона
2.6.3.7
полная высота
overall height
максимальный размер бона по вертикали
2.6.3.8
запас плавучести
reserve buoyancy
общая плавучесть минус масса бона
2.6.4 Рабочая терминология
2.6.4.1
глиссирование бона
boom planing
крен бона с уменьшением осадки
2.6.4.2
погружение бона
boom submergence
уменьшение перекрывающей способности из-за потери рабочей высоты борта бона
8 © ISO 2013 – Все права сохраняются
---------------------- Page: 13 ----------------------
ISO 16165:2013(R)
2.6.4.3
потеря перекрывающей способности
bridging failure
выступание частей бона из воды вследствие волнения, в результате чего появляется потеря
перекрывающей способности
2.6.4.4
каскадные боны
cascading booms
конструкция, состоящая из двух или более бонов, соединенных методом смещения, для передвижения
нефти в нужном направлении
2.6.4.5
цепная конфигурация
catenary configuration
конфигурация бонов, сформированная при помощи буксировки или постановки на якорь каждой
оконечности бона для того, чтобы достичь J-образной или U-образной формы
2.6.4.6
тяговое усилие при цепной конфигурации
catenary drag force
продольная нагрузка, приложенная к бону цепной конфигурации и являющаяся следствием буксировки,
течения и/или ветра
2.6.4.7
метод смещения
diversion mode
постановка бона для изменения направления движения нефтяного пятна
2.6.4.8
потеря собранной нефти
drainage loss
потери нефти из-за и переливания через край бона, а также протекания с водой через борт или под
юбку бона
2.6.4.9
потери за счет уноса
entrainment loss
нефть, уносимая снизу бона потоком воды
ПРИМЕР Например при сильном течении воды.
2.6.4.10
установка бона в исключающем сбор положении
exclusion booming
установка бона таким образом, чтобы предотвратить попадание в него плавающей субстанции
2.6.4.11
критическая скорость бона
first-loss tow current velocity
минимальная скорость потока воды, измеренная перпендикулярно бону, при которой начинаются
потери нефти под боном
ПРИМЕЧАНИЕ 1 к статье: Поток воды может создаваться естественным течением, или буксировкой бона, или их
комбинацией.
© ISO 2013 – Все права сохраняются 9
---------------------- Page: 14 ----------------------
ISO 16165:2013(R)
2.6.4.12
коэффициент промежутков заграждения
gap ratio
ширина очистки, деленная на длину бона
2.6.4.13
скорость потерь нефти
loss rate
3
скорость потерь нефти при проходе бона (м /ч)
2.6.4.14
разбрызгивание нефти
splash-over
разбрызгивание нефти поверх бона
2.6.4.15
прямолинейное тяговое усилие буксировки
straight line drag force
продольное тяговое усилие, возникающее при буксировке бона за один конец
2.6.4.16
конструктивная поломка
structural failure
поломка, которая возникает, когда приложенное к бону внешнее усилие превышает прочность бона
2.6.4.17
ширина очистки
sweep width
ширина полосы, перехватываемой боном в рабочем состоянии, перпендикулярной проекции
направления движения бона или течения между концами бона, расположенного в “J”, “U” или “V”
конфигурациях
2.6.4.18
сопротивление разрыву
tear resistance
способность противостоять силе, требуемой для разрыва материала бона и мера прочности
материала бона
ПРИМЕЧАНИЕ 1 к статье: Сопротивление разрыву имеет большое значение для прикрепляемых элементов.
2.6.4.19
предел прочности на растяжение
tensile strength
сила, требуемая для растяжения материала бона до значения, при котором он рвется
2.6.4.20
потери при водовороте
vortex loss
нефть, вытекающая из бонового заграждения из-за возникающих в боне водоворотов
2.6.4.21
J-образная конфигурация
”J” configuration
бон, установленный в виде буквы J
10 © ISO 2013 – Все права сохраняются
---------------------- Page: 15 ----------------------
ISO 16165:2013(R)
2.6.4.22
U-образная конфигурация
”U” configuration
бон, установленный в виде буквы U
2.6.4.23
V-образная конфигурация
”V” configuration
бон, установленный в виде буквы V
2.7 Восстановление
2.7.1 Терминология, относящаяся к оборудованию
2.7.1.1
оборудование для борьбы с разливами
dedicated response equipment
оборудование для борьбы с разливами нефти, предназначенное для морского пространства, порта,
производства или любого другого определенного места или организации
2.7.1.2
нефтесборное устройство
skimmer
механическое устройство, используемое для удаления нефти с поверхности воды
2.7.1.3
сорбент
sorbent
нерастворимый материал или смесь материалов, используемый для удаления жидкостей через
адсорбцию, или абсорбцию, или их сочетание
2.7.1.3.1
абсорбент
absorbent
материал, который поглощает и удерживает жидкость, распределяющуюся по всей его молекулярной
структуре, вызывая разбухание твердого вещества (на 50 % или более), и который должен быть, по
меньшей мере, на 70 % нерастворим в окружающей воде
2.7.1.3.2
абсорбент
adsorbent
нерастворимый материал, который притягивает жидкость по всей своей поверхности, включая поры и
капилляры, без разбухания твердого вещества более чем на 50 % в окружающей воде
2.7.1.4
привлекаемое судно
vessel-of-opportunity
судно, к функциональному назначению которого обычно не относится сбор разливов нефти, но при
необходимости оно может быть привлечено для работ по наблюдению за разливами нефти и их
ликвидации
2.7.2 Терминология, относящаяся к характеристикам нефтесборщиков
2.7.2.1
коэффициент снижения номинальных параметров
derating factor
переводной коэффициент, указанный на информационной табличке, который учитывает уменьшение
номинальных характеристик из-за неидеальной нефтяной пленки или в силу условий окружающей
среды
© ISO 2013 – Все права сохраняются 11
---------------------- Page: 16 ----------------------
ISO 16165:2013(R)
2.7.2.2
производительность при сборе жидкости
fluid recovery rate
3
общий объем всех жидкостей, собранных нефтесборщиком за единицу времени (м /ч)
2.7.2.3
номинальная скорость сбора жидкости
nameplate recovery rate
установленный производителем максимальный объем жидкости, который может быть собран
3
нефтесборщиком за единицу времени (м /ч)
2.7.2.4
производительность при сборе нефти
oil recovery rate
ORR
объем испытательной жидкости (нефти или эмульсии), собираемой нефтесборщиком за единицу
3
времени (м /ч)
2.7.3 Терминология, относящаяся к рабочим характеристикам
2.7.3.1
нефтяная пленка
oil slick
нефтесодержащая жидкость, плавающая на водной поверхности
2.7.3.2
скорость обработки нефтяного пятна
oil slick encounter rate
объем нефтяной пленки, убираемой нефтесборной системой за единицу времени, годной к хранению и
3
восстановлению (м /ч)
2.7.3.3
эффективность восстановления нефти из собранного нефтяного пятна
oil slick recovery efficiency
коэффициент эффективности восстановления нефти из собранной нефтяной пленки относительно
общего объема собранной жидкости
ПРИМЕЧАНИЕ 1 к статье: Эффективность восстановления нефти выражается в процентах.
2.7.3.4
скорость восстановления нефти из собранного нефтяного пятна
oil slick recovery rate
3
объем нефтяного пятна, собранный нефтесборщиком с водной поверхности за единицу времени (м /ч)
2.7.3.5
система получения нефти из нефтяного пятна
oil spill recovery system
комбинация устройств для восстановления разлитой нефти
ПРИМЕЧАНИЕ 1 к статье: Система должна включать (но не ограничиваться) некоторые или все из следующих
компонентов: плавучий бон, нефтесборщик, вспомогательные суда для размещения и работы бона и
нефтесборщика, откачивающие/транспортировочные насосы, сепаратор нефти, устройства временного хранения
и береговое устройство хранения/отгрузки.
[ASTM F 1688-96]
12 © ISO 2013 – Все права сохраняются
---------------------- Page: 17 ----------------------
ISO 16165:2013(R)
2.7.3.6
эффективность получения нефти
recovery efficiency
отношение объема полученной нефти к общему объему собранных жидкостей
ПРИМЕР Примерами жидкостей являются нефть, эмульсия, морская вода.
ПРИМЕЧАНИЕ 1 к статье: Эффективность получения нефти выражается в процентах.
[ASTM F 631-93]
2.7.3.7
время реагирования
response time
временной промежуток между временем обнаружения разлива нефти и началом очистных работ
2.7.3.8
пропускная эффективность
throughput efficiency
отношение объема восстановленной нефти к объему разлитой нефти
ПРИМЕЧАНИЕ 1 к статье: Пропускная эффективность выражается в процентах.
2.7.4 Терминология, относящаяся к хранению
2.7.4.1
рамный резервуар
frame tank
стойкий к нефтепродуктам, армированный, герметичный резервуар с открытым верхом, который
удерживается на месте в вертикальном положении при помощи металлических конструкций или
состыкованный вместе каркасных секций
2.7.4.2
открытая емкость
open pool
резервуар в земле, облицованный или необлицованный, используемый для хранения собранный
жидкостей
2.7.4.3
резервуар с открытым верхом
open-topped tank
контейнер с открытым верхом, используемый для сбора жидкостей
ПРИМЕР Примером резервуара являются международные контейнеры-цистерны.
2.7.4.4
резинотканевый резервуар
pillow tank
закрытый, прямоугольный, цилиндрический или круглый, покрытый тканью приемный резервуар,
который может быть плавучим или использоваться на берегу
2.7.4.5
самоподнимающийся мягкий резервуар с открытым верхом
self erecting open top flexible tank
резервуар с открытым верхом без каркаса, который является самоподнимающимся за счет
встроенного кольца плавучести, поднимающего стенки резервуара при наполнении его жидкостями
ПРИМЕЧАНИЕ 1 к статье: Также может упоминаться как самоподнимающийся резервуар формы “луковицы”.
© ISO 2013 – Все права сохраняются 13
---------------------- Page: 18 ----------------------
ISO 16165:2013(R)
2.7.4.6
устройство временного хранения
temporary storage device
приемное устройство, используемое для хранения собранных жидкостей до их транспортировки для
последующей переработки
2.7.4.7
буксируемый мягкий резервуар
towable flexible tank
плавучий приемный резервуар с буксирным устройством, который характеризуется гибкой по длине
цилиндрической формой и объемом, значительно превосходящим плавучий резинотканевый
резервуар
ПРИМЕЧАНИЕ 1 к статье: Также может упоминаться как резервуар типа “дракон”.
2.7.4.8
буксируемый открытый резервуар
towable open tank
открытое надувное судно типа баржи, похожее на большую надувную лодку, которое характеризуется
частично открытой верхней частью
2.8 Использование диспергента
2.8.1
эффективность применения
application efficiency
объем осажденного диспергента в сравнении с общим объемом диспергента, примененного к
конкретному разливу
ПРИМЕЧАНИЕ 1 к статье: Эффективность применения выражается в процентах.
2.8.2
удельный расход
application rate
3 2
объем диспергента, необходимый для обработки единицы площади (м /км )
2.8.3
одобренный диспергент
approved dispersant
диспергент, принятый и рекомендуемый к использованию национальными уполномоченными органами
2.8.4
диспергент
dispersant
поверхностно-активное вещество, которое применяется для уменьшения поверхностной связи между
нефтью и водой и улучшения рассеивания образовавшихся нефтяных капель в толще воды
2.8.5
эффективност
...
INTERNATIONAL ISO
STANDARD 16165
Second edition
2013-05-15
Ships and marine technology — Marine
environment protection — Terminology
relating to oil spill response
Navires et technologie maritime — Protection de l’environnement
marin — Terminologie relative à la réponse aux déversements de pétrole
Reference number
ISO 16165:2013(E)
©
ISO 2013
---------------------- Page: 1 ----------------------
ISO 16165:2013(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2013
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2013 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 16165:2013(E)
Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Terms and definitions . 1
2.1 Oil/oil slick properties . 1
2.2 Oil classification . 2
2.3 Environmental conditions . 3
2.4 Assessment techniques. 4
2.5 Sampling . 4
2.6 Containment . 4
2.7 Recovery . 9
2.8 Dispersant use .11
2.9 Removal by in situ burning .12
2.10 Shoreline cleanup .13
2.11 Disposal .16
2.12 Spill management .17
Annex A Index .23
Bibliography .32
© ISO 2013 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 16165:2013(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2. www.iso.org/directives
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received. www.iso.org/patents
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
The committee responsible for this document is ISO/TC 8, Ships and marine technology, Subcommittee
SC 2, Marine environment protection.
This second edition cancels and replaces the first edition (ISO 16165:2001) which has been
technically revised.
iv © ISO 2013 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 16165:2013(E)
Introduction
Communication is important in the implementation of an effective oil spill response and this
communication will be most effective if there is common understanding of the terms used. Many of
the terms and definitions listed here have been widely used for many years, while others are the result
of recent experience. The gradual evolution of our understanding of oil spill behaviour and response
measures means that oil spill terminology will continue to develop.
© ISO 2013 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 16165:2013(E)
Ships and marine technology — Marine environment
protection — Terminology relating to oil spill response
1 Scope
This International Standard contains terms and definitions relating to oil spills and their control. This
International Standard provides standardized terminology relating to oil spill response, defined as the
broad range of activities related to spill cleanup, including surveillance and assessment, containment,
recovery, dispersant use, in situ burning, shoreline cleanup and disposal.
2 Terms and definitions
NOTE In developing this International Standard, an attempt was made to use existing definitions wherever
possible. For example, comprehensive terminology is available on containment booms, performance of recovery
skimmers and on bioremediation, as provided by the publications of the American Society for Testing and
Materials (ASTM) Committee F20 on Hazardous Substances and Oil Spill Response. Other areas had less coverage
by standards organizations and gaps were filled through a review of a variety of sources. In this International
Standard, whenever another published source serves as the primary basis for a definition, this source is indicated
by an abbreviated code. The complete citations for these codes are provided in the Biblography.
2.1 Oil/oil slick properties
2.1.1
crude oil
naturally occurring form of petroleum, mainly occurring in a porous underground formation such as
sandstone
[ISO 1998-99:2000]
2.1.2
emulsification
process in which microscopic droplets of water are mixed in the oil, or vice versa
2.1.3
emulsion
mixture of oil and water in which droplets are interspersed in varying concentrations throughout the
oil, or vice versa, formed when these fluids are mixed by mechanical or hydraulic action
Note 1 to entry: Emulsions are more precisely referred to as water-in-oil or oil-in-water emulsions. Water-in-oil
emulsions are sometimes referred to as a “mousse”.
2.1.4
environmental fate
form and location of a material resulting from transport and transformation
[ASTM E 943-08]
2.1.5
heavy shoreline oiling
pooled deposits or a layer of surface oil
2.1.6
moderate/light shoreline oiling
sheen or film of surface oil
© ISO 2013 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 16165:2013(E)
2.1.7
petroleum oil
material consisting of, or derived from, a mixture of liquid or semi-solid organic compounds,
principally hydrocarbons
[ISO 1998-99:2000]
2.1.8
pour point
lowest temperature at which a sample of petroleum product will continue to flow when it is cooled
under specified standard conditions
[ISO 3016:1994, definition 2.1]
2.1.9
relative viscosity
measured viscosity of an emulsion (in any convenient unit) at a given shear rate divided by the measured
viscosity of the oil at the same shear rate
Note 1 to entry: It is important to report the shear rate used in the viscosity measurements of the emulsion and
the water-free oil.
[ASTM F 873-84:2003]
2.1.10
sheen
very thin oil slick with a silvery or rainbow-coloured appearance and a thickness of less than 0,001 mm
2.1.11
specific gravity
ratio of the mass of a given volume of liquid at 15 °C to the mass of an equal volume of fresh water at the
same temperature
[ASTM D 4410-03]
2.1.12
viscosity
measure of the resistance to flow or deformation of a liquid
[ISO 3104:1994]
2.1.13
windrows
narrow bands of oil, generally aligned with the wind direction, typical of an oil slick after several hours
of exposure (or days for very large spills)
2.2 Oil classification
2.2.1
group I oil
non-persistent oil
petroleum-based oil that consists of hydrocarbon fractions, at least 50 % of which distil at a temperature
of 340 °C and at least 95 % of which distil at a temperature of 370 °C
2.2.2
group II oil
persistent oil with a specific gravity of less than 0,85
2.2.3
group III oil
persistent oil with a specific gravity equal to or greater than 0,85 and less than 0,95
2 © ISO 2013 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 16165:2013(E)
2.2.4
group IV oil
persistent oil with a specific gravity equal to or greater than 0,95 and less than 1,00
2.2.5
group V oil
persistent oil with a specific gravity equal to or greater than 1,00
2.2.6
persistent oil
petroleum-based oil that does not meet the distillation criteria for a group I oil
2.3 Environmental conditions
2.3.1
air temperature
average or point temperature of the air measured at or near the ground or water surface (°C)
[ASTM F 625-94:2006]
2.3.2
current
average water speed and direction (i.e. velocity) relative to a fixed reference point (m/s)
[ASTM F 625-94:2006]
2.3.3
debris
solid or semisolid substance that could interfere with the operation of a spill control system
[ASTM F 625-94:2006]
2.3.4
significant wave height
average height, measured crest to trough, of one-third highest waves, considering only short-period waves
Note 1 to entry: Short period waves for a period less than ten seconds (m).
[ASTM F 625-94:2006]
2.3.5
significant wave period
average period of the one-third highest waves, measured in seconds as the elapsed time between crests
of succeeding waves past a fixed point(s)
[ASTM F 625-94:2006]
2.3.6
water temperature
average or point temperature (°C) of a water body as measured within the top 300 mm
[ASTM F 625-94:2006]
2.3.7
wind direction
direction from which the wind is blowing
[ASTM F 625-94:2006]
© ISO 2013 – All rights reserved 3
---------------------- Page: 8 ----------------------
ISO 16165:2013(E)
2.4 Assessment techniques
2.4.1
ladder search
aerial surveillance to find and delineate oil slicks, carried out in a direction perpendicular to the wind in
order to increase the probability of locating slicks and windrows
2.4.2
oil spill modelling
mathematical prediction of the environmental fate and/or behaviour of an oil spill
2.4.3
remote sensing
use of sensors to find or delineate oil slicks, potentially utilising mounted sources, such as on ships,
aircraft and satellites
2.4.4
surveillance
response activities with the purpose of detecting a spill, determining the extent and behaviour of a spill,
optimising countermeasures and/or predicting spill movements and effects
2.5 Sampling
2.5.1
chain-of-custody documentation
chronological evidence defining the history of an item, such as a sample, and identifying an individual
responsible for custody of the item at each point in time
[ASTM D 4840-99:2004]
2.5.2
custody
physical possession or control
Note 1 to entry: A sample is under custody if it is in an individual’s possession or under the immediate control of
an individual to prevent alteration of characteristics.
[ASTM D 4840-99:2004]
2.6 Containment
2.6.1 Floating boom equipment terminology
Figure 1 shows equipment and terminology associated with a floating boom.
4 © ISO 2013 – All rights reserved
---------------------- Page: 9 ----------------------
ISO 16165:2013(E)
Key
1 boom end connector 5 freeboard
2 boom segment 6 draught
3 boom section 7 buoyancy chamber
4 water line h overall height
Figure 1 — Containment boom equipment
2.6.1.1
anchor point
structural point on the end connector or along the length of a boom section designed for the attachment
of anchor or mooring lines
2.6.1.2
barrier
means of controlling the movement of oil or other substances on the water or in the water column
2.6.1.3
boom
floating barrier used to control the movement of substances that float
2.6.1.4
boom section
length of boom between two end connectors
2.6.1.5
boom segment
repetitive and similar portion of the boom section
2.6.1.6
bridle
device attached to a boom to distribute the load exerted by towing or anchoring the boom
2.6.1.7
curtain boom
boom consisting of a flexible skirt supported by vertical centreline floatation
2.6.1.8
end connector
device attached to the boom used for joining boom sections to one another or to accessory devices
© ISO 2013 – All rights reserved 5
---------------------- Page: 10 ----------------------
ISO 16165:2013(E)
2.6.1.9
fence boom
boom consisting of a self-supporting or stiffened membrane supported by floating devices
2.6.1.10
fire resistant boom
boom intended for containment of burning oil slicks
2.6.1.11
inflatable boom
boom that uses inflatable chambers, self- or manually-inflatable, as the floatation devices
2.6.1.12
shore sealing boom
boom that, when grounded, seals against the shoreline
2.6.1.13
sorbent boom
boom containing material or arranged in a form that has absorptive or adsorptive capabilities
Note 1 to entry: See 2.7.1.3 for definitions of sorbent, absorbent and adsorbent.
2.6.1.14
special purpose boom
any boom which differs in design and/or purpose from curtain boom (2.6.1.7), fence boom (2.6.1.9), fire
resistant boom (2.6.1.10), inflatable boom (2.6.1.11), shore sealing boom (2.6.1.12) or sorbet boom (2.6.1.13)
2.6.2 Other containment equipment terminology
2.6.2.1
bubble barrier
in-water barrier created by the use of compressed air delivered through a perforated air hose and/or
pipe laid sub-surface to produce a controlled stream of air bubbles that rise and expand to form a
subsurface air curtain
Note 1 to entry: This produces a disturbed surface which combined with the air curtain contains and/or deflects
the oil both on the surface and/or in the water column.
2.6.3 Engineering terminology
2.6.3.1
buoyancy chamber
enclosed compartment of air or other buoyant material providing floatation for the boom
2.6.3.2
gross buoyancy
weight of fresh water displaced by an entire boom section when totally submerged
2.6.3.3
gross buoyancy to weight ratio
gross buoyancy divided by boom weight
2.6.3.4
operational draught
minimum vertical depth of the boom below the water-line in the working condition
2.6.3.5
operational freeboard
minimum vertical height of the boom above the water-line in the working condition
6 © ISO 2013 – All rights reserved
---------------------- Page: 11 ----------------------
ISO 16165:2013(E)
2.6.3.6
operational height
sum of operational draught and operational freeboard
2.6.3.7
overall height
maximum vertical dimension of a boom
2.6.3.8
reserve buoyancy
gross buoyancy minus boom weight
2.6.4 Operational terminology
2.6.4.1
boom planing
heeling over of a boom with a resultant loss of draught
2.6.4.2
boom submergence
containment failure due to loss of freeboard
2.6.4.3
bridging failure
portions of a boom emerging from the water due to poor wave conformance, with resulting
containment failure
2.6.4.4
cascading booms
booming configuration formed by positioning two or more booms in a deflection mode such that
successive booms progressively move oil into the desired area
2.6.4.5
catenary configuration
booming configuration formed by towing or anchoring each end of a length of boom resulting in a
characteristic “J” or “U” shape
2.6.4.6
catenary drag force
longitudinal load imposed on a boom, deployed in a catenary configuration, resulting from towing,
current and/or wind forces
2.6.4.7
diversion mode
placement of a boom to redirect the movement of an oil slick
2.6.4.8
drainage loss
oil lost due to the accumulation of oil against a boom pushing down and escaping under the skirt
2.6.4.9
entrainment loss
oil pulled under a boom by the flow of water
EXAMPLE An example of the flow of water are high current conditions.
2.6.4.10
exclusion booming
placement of a boom to protect an area from the entry of an oil slick
© ISO 2013 – All rights reserved 7
---------------------- Page: 12 ----------------------
ISO 16165:2013(E)
2.6.4.11
first-loss tow current velocity
lowest velocity of water flow measured perpendicular to the boom at which oil starts to escape
under the boom
Note 1 to entry: This velocity may be produced by either the natural water flow or by towing a boom, or a
combination of both.
2.6.4.12
gap ratio
sweep width divided by boom length
2.6.4.13
loss rate
3
rate at which oil is lost under a boom in m /h
2.6.4.14
splash-over
oil passing over the top of the boom
2.6.4.15
straight line drag force
longitudinal drag force that results from towing a boom from one end
2.6.4.16
structural failure
breakage of a boom that occurs when an external force acting on the boom exceeds the strength of the boom
2.6.4.17
sweep width
width intercepted by a boom in collection mode, the projected distance perpendicular to the direction of
travel or current between the ends of a boom deployed in a “J”, “U” or “V” configuration
2.6.4.18
tear resistance
ability to withstand the force required to tear the boom material and a measure of the boom fabric strength
Note 1 to entry: Tear resistance has an important relevance for attachments to the fabric.
2.6.4.19
tensile strength
force required to stretch boom components to the point where a failure occurs
2.6.4.20
vortex loss
oil escaping past a boom due to vortices produced at the boom
2.6.4.21
”J” configuration
boom positioned in a “J” shape
2.6.4.22
”U” configuration
boom positioned in a “U” shape
2.6.4.23
”V” configuration
boom positioned in a “V” shape
8 © ISO 2013 – All rights reserved
---------------------- Page: 13 ----------------------
ISO 16165:2013(E)
2.7 Recovery
2.7.1 Equipment terminology
2.7.1.1
dedicated response equipment
spill response equipment dedicated to an area, port, facility or any other designated place or organization
2.7.1.2
skimmer
mechanical device used to remove oil from the water surface
2.7.1.3
sorbent
insoluble material or mixture of materials used to recover fluids through the mechanisms of absorption
or adsorption or both
2.7.1.3.1
absorbent
material that picks up and retains a liquid distributed throughout its molecular structure causing the
solid to swell (50 % or more) and that must be at least 70 % insoluble in excess fluid
2.7.1.3.2
adsorbent
insoluble material that is coated by a liquid on its surface including pores and capillaries without the
solid swelling more than 50 % in excess liquid
2.7.1.4
vessel-of-opportunity
water craft which normally have duties other than spill response, but are put into service for response
or surveillance activities when required and as available
2.7.2 Skimmer performance terminology
2.7.2.1
derating factor
reduction factor, applied to nameplate recovery rates, to account for less than optimum performance
due to less than ideal oil slick and environmental conditions
2.7.2.2
fluid recovery rate
3
volume of all fluids recovered by a skimmer per unit time in m /h
2.7.2.3
nameplate recovery rate
3
maximum volume of fluid that can be recovered by a skimmer per unit time in m /h, as stated by
the manufacturer
2.7.2.4
oil recovery rate
ORR
3
volume of test fluid (oil or emulsion) recovered by a skimmer per unit time in m /h
2.7.3 Operational performance terminology
2.7.3.1
oil slick
oily fluid floating on the surface of the water
© ISO 2013 – All rights reserved 9
---------------------- Page: 14 ----------------------
ISO 16165:2013(E)
2.7.3.2
oil slick encounter rate
volume of oil slick per unit time actively encountered by the oil spill response system, and therefore
3
available for containment and recovery in m /h
2.7.3.3
oil slick recovery efficiency
ratio of originating fluid (oil or emulsion) compared to the total volume of oil recovered
Note 1 to entry: Oil slick recovery efficiency is expressed as a percentage.
2.7.3.4
oil slick recovery rate
3
volume of oil removed from the slick per unit time in m /h
2.7.3.5
oil spill recovery system
combination of devices that operate together to recover spilled oil
Note 1 to entry: The system would include, but is not limited to, some or all of the following components: floating
boom; skimmer; support vessels to deploy and operate the boom and skimmer; discharge/transfer pumps;
oil/water separator; temporary storage devices; and shore based storage/disposal.
[ASTM F 1688-96]
2.7.3.6
recovery efficiency
volume of oil recovered compared to the total volume of fluids recovered
EXAMPLE An example of fluids are oil, emulsion, sea water.
Note 1 to entry: Recovery efficiency is expressed as a percentage.
[ASTM F 631-93]
2.7.3.7
response time
time interval between the time of notification of a spill incident and the start of cleanup operations
2.7.3.8
throughput efficiency
volume of oil recovered compared to the volume of oil encountered
Note 1 to entry: Throughput efficiency is expressed as a percentage.
2.7.4 Storage terminology
2.7.4.1
frame tank
oil resistant reinforced open top containment bag held in position and upright by means of a metal
structure or space-framed sections slotted together
2.7.4.2
open pool
pool in the ground, lined or unlined, used to store recovered fluids
2.7.4.3
open-topped tank
open-top container used to recover fluids
EXAMPLE An example of an open-top container is an International Bulk Container Tank.
10 © ISO 2013 – All rights reserved
---------------------- Page: 15 ----------------------
ISO 16165:2013(E)
2.7.4.4
pillow tank
closed, rectangular, cylindrical or round coated fabric receptacle, which can be used either on the
ground or afloat
2.7.4.5
self erecting open top flexible tank
open top, non-framed receptacle, which is self erecting due to an “in-built” buoyancy collar which raises
the tank walls as the tank is filled with fluids
Note 1 to entry: It may also be referred to as a self erecting “onion” tank.
2.7.4.6
temporary storage device
receptacle used to hold recovered fluids until they can be transported for further treatment
2.7.4.7
towable flexible tank
floating receptacle with towing gear characterised by its long flexible cylindrical shape with a volume
significantly greater than a floating pillow tank
Note 1 to entry: It may also be called a “dracone” tank.
2.7.4.8
towable open tank
open, inflatable, barge-type vessel that resembles a large inflatable boat, characterised by a portion of
the top surface being open to atmosphere
2.8 Dispersant use
2.8.1
application efficiency
volume of dispersant that is deposited on the target slick compared to the total volume as dispersant applied
Note 1 to entry: Application efficiency is expressed as a percentage.
2.8.2
application rate
3 2
volume of dispersant applied per unit area in m /km
2.8.3
approved dispersant
dispersant accepted and listed for use by the relevant national regulatory authorities
2.8.4
dispersant
surface-active agent used to decrease the interfacial tension between oil and water and to enhance the
dispersal of the oil into fine droplets in the water column
2.8.5
dispersant effectiveness
percentage of oil that is dispersed into the water column, for a given slick or area
2.8.6
dispersant exclusion zone
areas in which the use of any dispersant is not permitted
2.8.7
dosage ratio
volume of dispersant applied per volume of oil
© ISO 2013 – All rights reserved 11
---------------------- Page: 16 ----------------------
ISO 16165:2013(E)
2.8.8
effects monitoring
assessment of any effects on relevant target species resulting from dispersant application
2.8.9
effectiveness monitoring
visual observations or other assessments to determine the effectiveness of the dispersant after application
2.8.10
emulsion breakers
chemicals used to separate emulsions
2.8.11
herding
concentration of floating oil into a smaller surface area caused by increasing surface tension following
the application of chemicals
2.8.12
pre-approved zones
areas that have received pre-approval, having met all required regulatory criteria, for the use of
dispersants, bioremediation agents, in situ burning or other techniques for responding to marine oil spills
2.8.13
spray drift
movement of airborne spray particles from the intended application (target) area
2.9 Removal by in situ burning
2.9.1
burn rate
3
volume of oil removed from the water surface by combustion per unit time in m /h
2.9.2
combustion promoter
substance added to an oil slick to increase the efficiency of in situ burning
Note 1 to entry: These substances typically act as either a wicking agent or an insulator between the water
substrate, or a combination of the two.
2.9.3
igniter
device or system used to initiate an in situ burn
2.9.4
ignition promoter
substance added to an oil slick to increase the ignitability of the slick or to promote spreading of flame
over the un-ignited oil
2.9.5
in situ burning efficiency
volume of oil that was removed by burning compared to the total volume of oil that was originally ignited
Note 1 to entry: In situ burning efficiency is expressed as a percentage.
Note 2 to entry: The value is calculated as the initial volume of oil minus the volume remaining as residue, divided
by the initial volume.
2.9.6
in situ burn residue
material remaining after an in situ burn
12 © ISO 2013 – All rights reserved
---------------------- Page: 17 ----------------------
ISO 16165:2013(E)
2.9.7
in situ controlled burning
“in place” burning application that is started and can be stopped by human intervention
2.9.8
overall burning removal rate
3
volume of oil burned per unit time for a given burn application in m /h
2.9.9
uncontrolled burning
burning of oil that cannot be controlled by human intervention and may cause or have unforeseen
consequences
2.10 Shoreline cleanup
2.10.1 Shoreline terminology
2.10.1.1
asphalt pavement
naturally formed cohesive mixture of weathered oil and sediments
Note 1 to entry: Sediments in the mixture are usually in the sand/granule/pebble size range. In appearance,
natural asphalt pavement may resemble the mixture artificially created to surface roads.
2.10.1.2
ecological recovery
progressive change of an ecosystem towards the natural range of dominance, diversity, abundance and
zonation characteristics of the local unaffected ecosystems
Note 1 to entry: A shore is in a “recovered” condition when the natural biota has been established and is within
the range and diversity and abundance expected for the habitat.
2.10.1.3
ecosystem
combination of populations of different species that live together and interact with each other and the
physical and chemical factors making up its environment
2.10.1.4
environmental sensitivity
susceptibility of a local environment or area to any disturbance which might decrease its stability or
result in either short or long-term adverse effects
Note 1 to entry: Environmental sensitivity generally includes physical, biological and socio-economic para
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
