INTERNATIONAL ISO
STANDARD 9224
Second edition
2012-02-01
Corrosion of metals and alloys —
Corrosivity of atmospheres — Guiding
values for the corrosivity categories
Corrosion des métaux et alliages — Corrosivité des atmosphères —
Valeurs de référence relatives aux classes de corrosivité
Reference number
ISO 9224:2012(E)
©
ISO 2012
---------------------- Page: 1 ----------------------
ISO 9224:2012(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2012
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2012 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 9224:2012(E)
Contents Page
Foreword . iv
Introduction . v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Principle . 2
5 Prediction of corrosion attack after extended exposure . 2
6 Specific criteria for calculation of corrosion rates of structural metals . 3
6.1 Steels . 3
6.2 Zinc materials . 4
6.3 Copper alloys . 4
6.4 Aluminium alloys . 4
7 Long-term exposures . 4
Annex A (informative) Example of maximum corrosion attack after extended exposures for
corrosivity categories . 7
Annex B (informative) Average initial corrosion rates and average steady corrosion rates in
intervals relative to classified corrosivity categories . 9
Annex C (informative) Prediction of corrosion attack of steels with regard to steel composition . 10
Bibliography . 12
© ISO 2012 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 9224:2012(E)

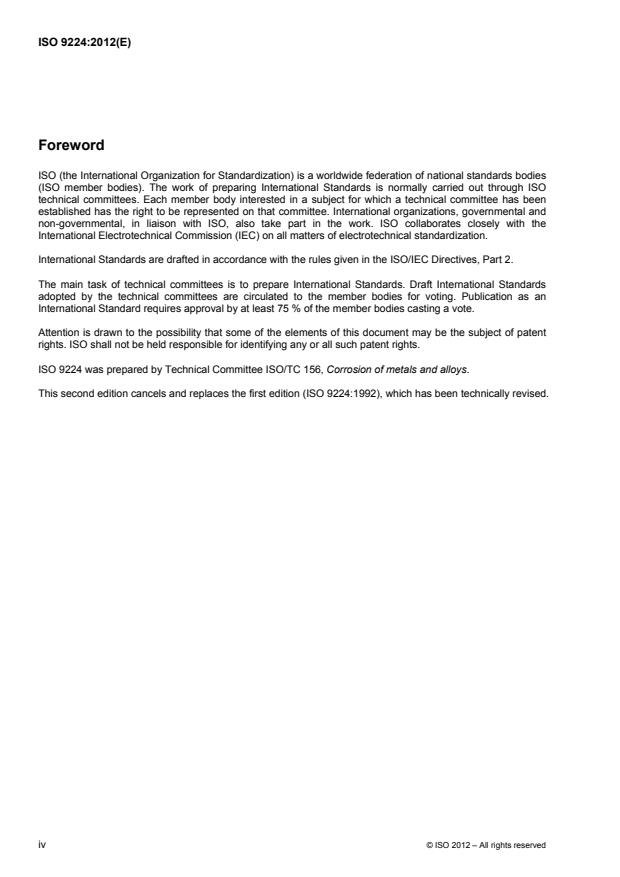

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 9224 was prepared by Technical Committee ISO/TC 156, Corrosion of metals and alloys.
This second edition cancels and replaces the first edition (ISO 9224:1992), which has been technically revised.
iv © ISO 2012 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 9224:2012(E)
Introduction
The “corrosivity category” established in ISO 9223 is a general term suitable for engineering purposes, which
describes the corrosion properties of atmospheres based on current knowledge of atmospheric corrosion.
Guiding values of corrosion attack can be used to predict the extent of corrosion attack in long-term exposures
based on measurements of corrosion attack in the first-year exposure to the outdoor atmosphere in question.
These values can also be used to determine conservative estimates of corrosion attack based on
environmental information or corrosivity category estimates as shown in ISO 9223.
Corrosion attack estimates obtained by using the methods in this International Standard can be used to
predict the useful life of metallic components and, in some cases, of metallic coatings exposed to outdoor
atmospheres covered by ISO 9223. The corrosion attack results can also be used to determine whether or not
protective measures, such as coatings, are required to achieve desired product lives. Other uses include the
selection of construction materials for outdoor atmospheric service.
Guiding values of corrosion can be used as information for the selection of a protection method against
atmospheric corrosion according to ISO 11303.
The guiding values in this International Standard are based on a large number of exposures in many locations
throughout the world. However, the procedure used in this International Standard cannot possibly cover all the
situations in natural environments and service conditions which can occur. In particular, situations that result
in significant changes in the environment can cause major increases or decreases in corrosion rates. Users of
this International Standard are cautioned to consult with qualified experts in the field of outdoor atmospheric
corrosion in cases where localized corrosion can be more important than general attack. The specific issues
of galvanic (bi-metallic) corrosion, pitting corrosion, crevice corrosion, environmental cracking and corrosion
product wedging are not addressed in this International Standard.
© ISO 2012 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 9224:2012(E)
Corrosion of metals and alloys — Corrosivity of atmospheres —
Guiding values for the corrosivity categories
1 Scope
This International Standard specifies guiding values of corrosion attack for metals and alloys exposed to
natural outdoor atmospheres for exposures greater than one year. This International Standard is intended to
be used in conjunction with ISO 9223.
Guiding corrosion values for standard structural materials can be used for engineering calculations. The
guiding corrosion values specify the technical content of each of the individual corrosivity categories for these
standard metals.
Annex A provides examples of calculated maximum corrosion attack after extended exposure (up to 20 years)
for six standardized corrosivity categories.
Annex B provides presumed average initial and steady-state corrosion rates of standard metals in intervals
relative to six standardized corrosivity categories.
Annex C provides the calculation procedure for corrosion attack of steels in regard to their composition.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 8044, Corrosion of metals and alloys — Basic terms and definitions
ISO 9223, Corrosion of metals and alloys — Corrosivity of atmospheres — Classification, determination and
estimation
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 8044 and the following apply.
3.1
guiding corrosion value
corrosion rates, mass loss, penetration or other corrosion characteristics expressing the expected corrosive
action of the atmospheric environment of a given corrosivity category towards standard metals
3.2
corrosion rate after extended exposure
corrosion rate after exposures longer than one year
© ISO 2012 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 9224:2012(E)
3.3
average corrosion rate
r
av
yearly corrosion rate calculated as an average value for the first 10 years of atmospheric exposure of a metal
3.4
steady-state corrosion rate
r
lin
yearly corrosion rate derived from a long-term atmospheric exposure of a metal, not including the initial period
NOTE For the purposes of this International Standard, the corrosion rate after 10 years of exposure is considered
constant.
4 Principle
The corrosion rate of metals and alloys exposed to natural outdoor atmospheres is not constant with exposure
time. For most metals and alloys, it decreases with exposure time because of the accumulation of corrosion
products on the surface of the metal exposed. The progress of attack on engineering metals and alloys is
usually observed to be linear when the total damage is plotted against exposure time on logarithmic
coordinates. This relationship indicates that the total attack, D, expressed either as mass loss per unit area or
penetration depth, may be given as:
b
D = r t (1)
corr
where
t is the exposure time, expressed in years;
r is the corrosion rate experienced in the first year, expressed in grams per square metre per year
corr
2
[g/(ma)] or micrometres per year (μm/a), in accordance with ISO 9223;
b is the metal-environment-specific time exponent, usually less than 1.
5 Prediction of corrosion attack after extended exposure
This procedure should be used in cases where the extent of corrosion attack in the first year is available or
can be estimated by the procedures in ISO 9223, and the desire is to predict the extent of attack after an
extended exposure.
The attack prediction is calculated by substituting the values in Equation (1).
An appropriate b value is selected or calculated according to Clause 7. In cases where long-term metal loss
data are available, use the b value from this data. In cases where the detailed composition of the metal is not
known, select the B1 value from Table 2 for the metal or alloy in question. This is the b value to be used in
Equation (1).
The B1 values were taken as the average time exponents from regression analyses of the flat panel long-term
[1]
results of the ISO CORRAG atmospheric exposure programme .
NOTE It is necessary to distinguish between metal-environment-specific time exponent, b, in Equation (1), estimated
from exposure data, and B1 and B2 values assumed or calculated from the ISO CORRAG programme as generalized b
values.
b
Table 3 contains values of the function t for time values up to 100 years with the B1 exponents to simplify the
calculations. However, it is possible for Equation (1) not to apply to exposures beyond 20 years (see Clause 7
below for a discussion of long-term exposures).
2 © ISO 2012 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 9224:2012(E)
In cases where it is important to estimate a conservative upper limit of corrosion attack after an extended
exposure, the b value used in Equation (1) should be increased to account for uncertainties in the data. One
way to do this is to add two standard deviations to the average value to obtain a value at the upper 95 %
[1]
confidence level. For the four metals shown in Table 2, the standard deviations of the b values are:
Carbon steel: 0,026 0
Zinc: 0,030 0
Copper: 0,029 5
Aluminium: 0,039 5
NOTE Estimation of a conservative upper limit of corrosion attack after an extended exposure is based on
uncertainties in b. This estimation does not take into account uncertainties in r , which are defined in ISO 9223.
corr
The B2 values in Table 2 include the two standard deviation additions and may be used where an upper limit
of corrosion attack is desired when using the flat panel data from the ISO CORRAG programme. Table 3 also
b
provides calculated values for the function, t , up to 100 years using B2 values for b (see Clause 7 for
exposures beyond 20 years).
Annex A provides maximum corrosion attack for the standard metals covered in ISO 9223 for exposures up to
20 years for the six corrosion categories. These calculations are made using the time exponents given in
Table 2.
6 Specific criteria for calculation of corrosion rates of structural metals
6.1 Steels
The protectiveness of rust layers on steels in atmospheric exposures is very strongly affected by the alloying
elements in the steel. Weathering steels, in particular, have specific alloying additions to promote the
formation of a protective rust layer that develops during the exposure. Other carbon and low-alloy steels vary
significantly in their performance in atmospheric exposures depending on their specific alloy content. The
calculation procedure for corrosion rates of steels in regard to their composition is given in Annex C.
[2]
The B1 and B2 values in Table 2 are estimated for carbon steel with the composition mentioned in Table 1 .
Table 1 — Composition of steel for which the B1 and B2 values are estimated
Composition
Element mass fraction
%
Carbon 0,056
Silicon 0,060
Sulfur 0,012
Phosphorus 0,013
Chromium 0,02
Molybdenum 0,01
Nickel 0,04
Copper 0,03
Niobium 0,01
Titanium 0,01
Vanadium 0,01
Aluminium 0,02
Tin 0,005
Nitrogen 0,004
Manganese 0,39
© ISO 2012 – All rights reserved 3
---------------------- Page: 8 ----------------------
ISO 9224:2012(E)
Crevices and sheltered areas not exposed to rain impingement have been observed to experience
significantly higher corrosion damage than predicted by Equation (1) in extended exposures. In addition,
designs using weathering steels or unprotected carbon steels should anticipate that rain run-off leaves rust
deposits on surfaces exposed to this run-off and permanent staining can occur to concrete, stone, masonry
and other porous materials.
Steels that have been hardened to produce tensile strengths above about 1 000 MPa can suffer
environmentally assisted cracking as a result of atmospheric corrosion.
6.2 Zinc materials
Zinc alloys also vary significantly in their atmospheric performance. The B1 values in Table 2 are obtained
from commercially pure zinc alloys, but other zinc alloys have shown higher b values in atmospheric
[3]
exposures . Electroplated zinc coatings, mechanically plated zinc coatings, and hot-dipped zinc coatings all
have unique behaviours, and using Equation (1) with the B1 or B2 values might not accurately predict their
performance. Zinc materials are particularly susceptible to attack from sulfur dioxide, and environments with
high levels of this gas (sulfur dioxide range P ) probably corrode at higher rates than predicted by Equation (1).
3
In these cases, it is prudent to assume a corrosion rate that is linear with time, that is the b value is 1,0.
NOTE For more information on the use of zinc coatings for corrosion protection, see ISO 14713-1.
6.3 Copper alloys
Copper alloys, such as brasses (i.e. copper-zinc alloys), bronzes (i.e. copper-tin alloys), nickel silvers (i.e.
copper alloys with zinc and nickel contents) and cupronickels, have atmospheric corrosion rates similar to, or
[4][5]
somewhat less than, pure copper . The B1 and B2 values in Table 2 are adequate for all of these materials.
Brasses with zinc contents above about 20 % can
...
NORME ISO
INTERNATIONALE 9224
Deuxième édition
2012-02-01
Corrosion des métaux et alliages —
Corrosivité des atmosphères — Valeurs
de référence relatives aux classes de
corrosivité
Corrosion of metals and alloys — Corrosivity of atmospheres — Guiding
values for the corrosivity categories
Numéro de référence
ISO 9224:2012(F)
©
ISO 2012
---------------------- Page: 1 ----------------------
ISO 9224:2012(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2012
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2012 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 9224:2012(F)
Sommaire Page
Avant-propos . iv
Introduction . v
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Principe . 2
5 Prédiction de l'attaque par corrosion après une exposition prolongée . 2
6 Critères spécifiques pour le calcul des vitesses de corrosion des métaux de construction . 3
6.1 Aciers . 3
6.2 Matériaux en zinc . 4
6.3 Alliages de cuivre . 5
6.4 Alliages d'aluminium . 5
7 Expositions à long terme . 5
Annexe A (informative) Exemple d'attaque par corrosion maximale après des expositions
prolongées pour les classes de corrosivité . 8
Annexe B (informative) Vitesses initiales moyennes de corrosion et vitesses stabilisées
moyennes de corrosion dans les intervalles relatifs aux classes de corrosivité . 10
Annexe C (informative) Prédiction de l'attaque par corrosion des aciers en fonction de leur
composition . 11
Bibliographie . 13
© ISO 2012 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 9224:2012(F)

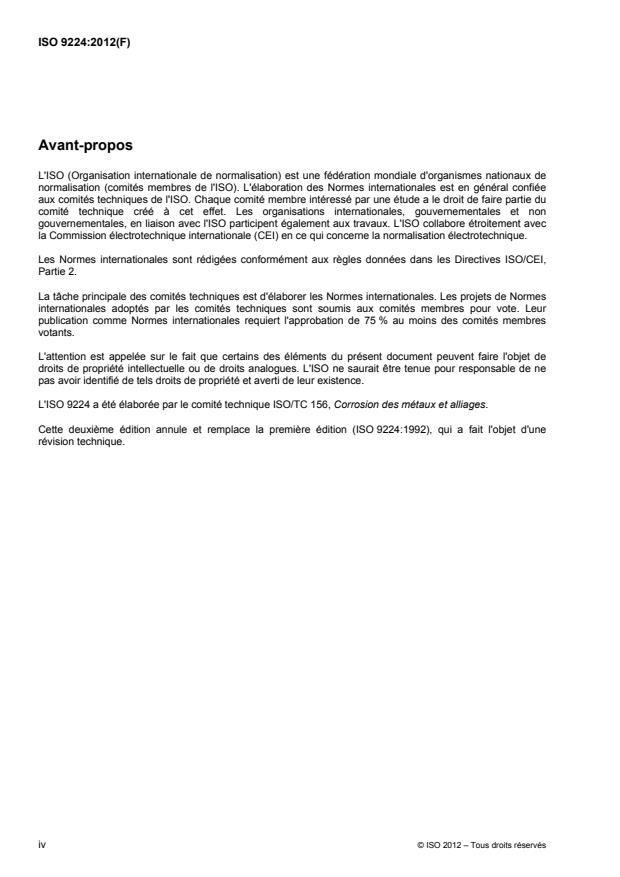

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 9224 a été élaborée par le comité technique ISO/TC 156, Corrosion des métaux et alliages.
Cette deuxième édition annule et remplace la première édition (ISO 9224:1992), qui a fait l'objet d'une
révision technique.
iv © ISO 2012 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 9224:2012(F)
Introduction
Le terme «classe de corrosivité» défini dans l'ISO 9223 est un terme général adapté à des objectifs de génie
industriel, qui décrit les propriétés de corrosion des atmosphères d'après l'état actuel des connaissances sur
la corrosion atmosphérique.
Des valeurs de référence d'attaque par corrosion peuvent être utilisées pour prévoir l'étendue d'une attaque
par corrosion lors d'expositions à long terme sur la base de mesurages d'attaque par corrosion sur la
première année d'exposition à l'atmosphère extérieure considérée. Ces valeurs peuvent également être
utilisées pour établir des estimations prudentes d'attaque par corrosion sur la base d'informations
environnementales ou d'estimations de classes de corrosivité comme indiqué dans l'ISO 9223.
Les estimations d'attaque par corrosion obtenues par les méthodes décrites dans la présente Norme
internationale peuvent être utilisées pour prédire la durée de vie de composants métalliques et, dans certains
cas, de revêtements métalliques exposés aux atmosphères extérieures couvertes par l'ISO 9223. Les
résultats d'attaque par corrosion peuvent également être utilisés pour déterminer si des dispositifs de
protection, tels que des revêtements, sont nécessaires pour atteindre les durées de vie requises pour les
produits. D'autres utilisations comprennent le choix de matériaux de construction pour service en
environnement atmosphérique extérieur.
Les valeurs de référence de corrosion peuvent être utilisées comme des éléments d'information pour le choix
de la méthode de protection contre la corrosion atmosphérique conformément à l'ISO 11303.
Dans la présente Norme internationale, les valeurs de référence sont basées sur un grand nombre
d'expositions en plusieurs endroits du monde. Cependant, la méthode utilisée dans la présente Norme
internationale ne peut pas couvrir toutes les situations susceptibles d'être rencontrées dans les
environnements naturels et les conditions de service. En particulier, les situations donnant lieu à des
changements significatifs dans l'environnement peuvent entraîner des augmentations ou des réductions
majeures des vitesses de corrosion. Les utilisateurs de la présente Norme internationale sont invités à
demander l'avis d'experts qualifiés dans le domaine de la corrosion atmosphérique en extérieur dans les cas
où une corrosion localisée peut être plus importante qu'une attaque généralisée. Les questions spécifiques
concernant la corrosion galvanique (bimétallique), la corrosion par piqûres, la corrosion caverneuse, la
fissuration dans un environnement donné et l'effet de coin dans le produit de corrosion ne sont pas traitées
dans la présente Norme internationale.
© ISO 2012 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 9224:2012(F)
Corrosion des métaux et alliages — Corrosivité des
atmosphères — Valeurs de référence relatives aux classes de
corrosivité
1 Domaine d'application
La présente Norme internationale spécifie des valeurs de référence d'attaque par corrosion pour des métaux
et des alliages exposés à des atmosphères naturelles extérieures pendant des périodes supérieures à un an.
La présente Norme internationale est destinée à être utilisée conjointement avec l'ISO 9223.
Les valeurs de référence de corrosion relatives à des matériaux de construction de référence peuvent être
utilisées lors de calculs de conception. Les valeurs de référence de corrosion spécifient le contenu technique
de chaque classe de corrosivité individuelle applicable à ces métaux de référence.
L'Annexe A fournit des exemples d'attaque par corrosion maximale calculée après une exposition prolongée
(jusqu'à 20 ans) pour six classes de corrosivité normalisées.
L'Annexe B indique les valeurs supposées des vitesses moyennes initiales et stabilisées de corrosion des
métaux de référence dans les intervalles relatifs à six classes de corrosivité normalisées.
L'Annexe C décrit la méthode de calcul de l'attaque par corrosion des aciers en fonction de leur composition.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence (y compris les éventuels amendements) s'applique.
ISO 8044, Corrosion des métaux et alliages — Termes principaux et définitions
ISO 9223, Corrosion des métaux et alliages — Corrosivité des atmosphères — Classification, détermination
et estimation
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 8044 ainsi que les
suivants s'appliquent.
3.1
valeurs de référence de corrosion
valeurs des vitesses de corrosion, de perte de masse, de pénétration ou d'autres caractéristiques de
corrosion exprimant le pouvoir corrosif attendu d'un environnement atmosphérique de classe de corrosivité
donnée sur des métaux de référence
3.2
vitesse de corrosion après exposition prolongée
vitesse de corrosion après des périodes d'exposition supérieures à un an
© ISO 2012 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 9224:2012(F)
3.3
vitesse moyenne de corrosion
r
av
vitesse de corrosion annuelle calculée comme étant la valeur moyenne pour les 10 premières années
d'exposition atmosphérique d'un métal
3.4
vitesse stabilisée de corrosion
r
lin
vitesse de corrosion annuelle résultant d'une exposition atmosphérique prolongée d'un métal, abstraction faite
de la période initiale
NOTE Pour les besoins de la présente Norme internationale, la vitesse de corrosion au bout de 10 ans d'exposition
est considérée comme étant constante.
4 Principe
La vitesse de corrosion des métaux et alliages exposés aux atmosphères naturelles extérieures n'est pas
constante avec le temps d'exposition. Pour la plupart des métaux et alliages, elle diminue avec le temps
d'exposition en raison de l'accumulation de produits de corrosion sur la surface du métal exposé. On observe
habituellement que l'attaque sur les métaux et alliages industriels évolue de façon linéaire lorsque l'on trace,
sur un système de coordonnées logarithmiques, la courbe de variation du dommage total en fonction du
temps d'exposition. Cette relation indique que l'attaque totale, D, exprimée en termes de perte de masse par
unité de surface ou de profondeur de pénétration, peut être donnée par:
b
D = r t (1)
corr
où
t est le temps d'exposition, en années;
r est la vitesse de corrosion subie au cours de la première année, en grammes par mètre carré an
corr
2
[g/(ma)] ou en micromètres par an (μm/a), conformément à l'ISO 9223;
b est l'exposant du temps spécifique à la relation métal-environnement et habituellement inférieur
à 1.
5 Prédiction de l'attaque par corrosion après une exposition prolongée
Il convient d'utiliser la présente méthode dans les cas où l'étendue de l'attaque par corrosion au cours de la
première année est disponible, ou s'il est possible de l'estimer en utilisant les méthodes décrites dans
l'ISO 9223, et que l'on veut prévoir l'étendue de l'attaque après une exposition prolongée.
La prédiction de l'attaque par corrosion est calculée en remplaçant les valeurs dans l'Équation (1).
Une valeur b appropriée est choisie ou calculée conformément à l'Article 7. Si des données relatives à la perte
de métal à long terme sont disponibles, utiliser la valeur b issue de ces données. Si la composition détaillée
du métal n'est pas connue, choisir dans le Tableau 2 la valeur B1 relative au métal ou à l'alliage concerné. Il
s'agit de la valeur b à utiliser dans l'Équation (1).
Les valeurs B1 ont été prises comme les exposants du temps moyens dans les analyses de régression des
[1]
résultats à long terme du programme d'expositions atmosphériques ISO CORRAG .
NOTE Il est nécessaire de faire la distinction entre l'exposant du temps spécifique au couple métal-environnement, b,
dans l'Équation (1), estimé à partir des données d'exposition, et les valeurs B1 et B2 supposées ou calculées à partir du
programme ISO CORRAG en tant que valeurs de b généralisées.
2 © ISO 2012 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 9224:2012(F)
b
Le Tableau 3 contient des valeurs de la fonction t pour des valeurs de temps jusqu'à 100 ans, avec les
exposants B1 pour simplifier les calculs. Cependant, l'Équation (1) peut ne pas s'appliquer à des durées
d'exposition supérieures à 20 ans (voir l'Article 7 qui traite des expositions de longue durée).
Dans les cas où il est important d'estimer une limite supérieure prudente de l'attaque par corrosion après une
exposition prolongée, il convient d'augmenter la valeur b utilisée dans l'Équation (1) pour tenir compte des
incertitudes des données. Pour cela, il existe un moyen consistant à ajouter deux écarts-types à la valeur
moyenne pour obtenir une valeur au niveau de confiance supérieur de 95 %. Pour les quatre métaux indiqués
[1]
dans le Tableau 2, les écarts-types des valeurs b sont les suivants:
Acier au carbone: 0,026 0
Zinc: 0,030 0
Cuivre: 0,029 5
Aluminium: 0,039 5
NOTE L'estimation d'une limite supérieure prudente de l'attaque par corrosion après une exposition prolongée est
fondée sur les incertitudes associées à b. Cette estimation ne tient pas compte des incertitudes associées à r , définies
corr
dans l'ISO 9223.
Les valeurs B2 indiquées dans le Tableau 2 comprennent les ajouts de deux écarts-types et peuvent être
utilisées lorsqu'une limite supérieure d'attaque par corrosion est requise lors de l'utilisation des données du
b
panel du programme ISO CORRAG. Le Tableau 3 fournit également des valeurs calculées pour la fonction t
jusqu'à 100 ans en utilisant des valeurs B2 pour b (voir l'Article 7 pour les durées d'exposition supérieures
à 20 ans).
L'Annexe A indique l'attaque par corrosion maximale pour les métaux de référence couverts par l'ISO 9223
pour des durées d'exposition atteignant 20 ans, pour les six classes de corrosion. Ces calculs ont été
effectués à l'aide des exposants du temps donnés dans le Tableau 2.
6 Critères spécifiques pour le calcul des vitesses de corrosion des métaux de
construction
6.1 Aciers
La capacité de protection des couches de rouille sur les aciers lors des expositions atmosphériques est très
fortement influencée par les éléments d'alliage dans l'acier. Les aciers patinables, en particulier, ont des
éléments d'alliage spécifiques favorisant la formation d'une couche de rouille protectrice qui se développe lors
de l'exposition. Les performances d'autres aciers au carbone et aciers faiblement alliés exposés aux
conditions atmosphériques varient considérablement en fonction de leur teneur spécifique en éléments
d'alliage. La méthode de calcul des vitesses de corrosion des aciers en fonction de leur composition est
décrite à l'Annexe C.
Les valeurs B1 et B2 dans le Tableau 2 sont estimées pour un acier au carbone ayant la composition indiquée
[2]
dans le Tableau 1 .
© ISO 2012 – Tous droits réservés 3
---------------------- Page: 8 ----------------------
ISO 9224:2012(F)
Tableau 1 — Composition de l'acier pour lequel les valeurs B1 et B2 sont estimées
Composition
Élément (fraction massique)
%
Carbone 0,056
Silicium 0,060
Soufre 0,012
Phosphore 0,013
Chrome 0,02
Molybdène 0,01
Nickel 0,04
Cuivre 0,03
Niobium 0,01
Titane 0,01
Vanadium 0,01
Aluminium 0,02
Étain 0,005
Azote 0,004
Manganèse 0,39
Il a été observé que les crevasses et autres zones protégées non exposées à l'eau de pluie subissaient des
dommages par corrosion considérablement plus importants que ceux prédits par l'Équation (1) lors
d'expositions prolongées. Par ailleurs, il convient de prévoir que, pour les constructions utilisant des aciers
patinables ou des aciers au carbone non protégés, l'eau de pluie laisse des dépôts de rouille sur les surfaces
exposées à la pluie et qu'une coloration permanente peut apparaître sur le béton, la pierre, la maçonnerie et
autres matériaux poreux.
Des aciers trempés pour obtenir des limites de rupture supérieures à 1 000 MPa environ peuvent subir des
fissurations influencées par l'environnement, suite à une corrosion atmosphérique.
6.2 Matériaux en zinc
Les performances des alliages de zinc exposés aux conditions atmosphériques varient également de façon
significative. Les valeurs B1 du Tableau 2 sont obtenues à partir d'alliages de zinc pur du commerce, mais
[3]
d'autres alliages de zinc ont donné des valeurs b plus élevées lors d'expositions atmosphériques . Étant
donné que les dépôts électrolytiques de zinc, les dépôts mécaniques de zinc et les revêtements de zinc par
immersion à chaud ont tous des comportements uniques, il est possible que l'utilisation de l'Équation (1) avec
les valeurs B1 ou B2 ne permette pas de prédire avec précision leurs performances. Les matériaux en zinc
sont particulièrement vulnérables à l'attaque par le dioxyde de soufre et les environnements présentant des
niveaux élevés de ce gaz (plage de dioxyde de soufre P ) sont probablement corrodés à des vitesses plus
3
élevées que celles prédites par l'Équation (1). Dans ces cas, il est prudent de supposer une corrosion linéaire
avec le temps, c'est-à-dire une valeur b égale à 1,0.
NOTE Se reporter à l'ISO 14713-1 pour des informations complémentaires sur l'utilisation de revêtements de zinc
pour la protection contre la corrosion.
4 © ISO 2012 – Tous droits réservés
---------------------- Page: 9 ----------------------
ISO 9224:2012(F)
6.3 Alliages de cuivre
Les alliages de cuivr
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
