ISO 445:2013

INTERNATIONAL ISO
STANDARD 445
NORME
Fourth edition
Quatrième édition
INTERNATIONALE
2013-02-15
Pallets for materials handling —
Vocabulary
Palettes pour la manutention et
le transport des marchandises —
Vocabulaire
Reference number
Numéro de référence
©
ISO 2013

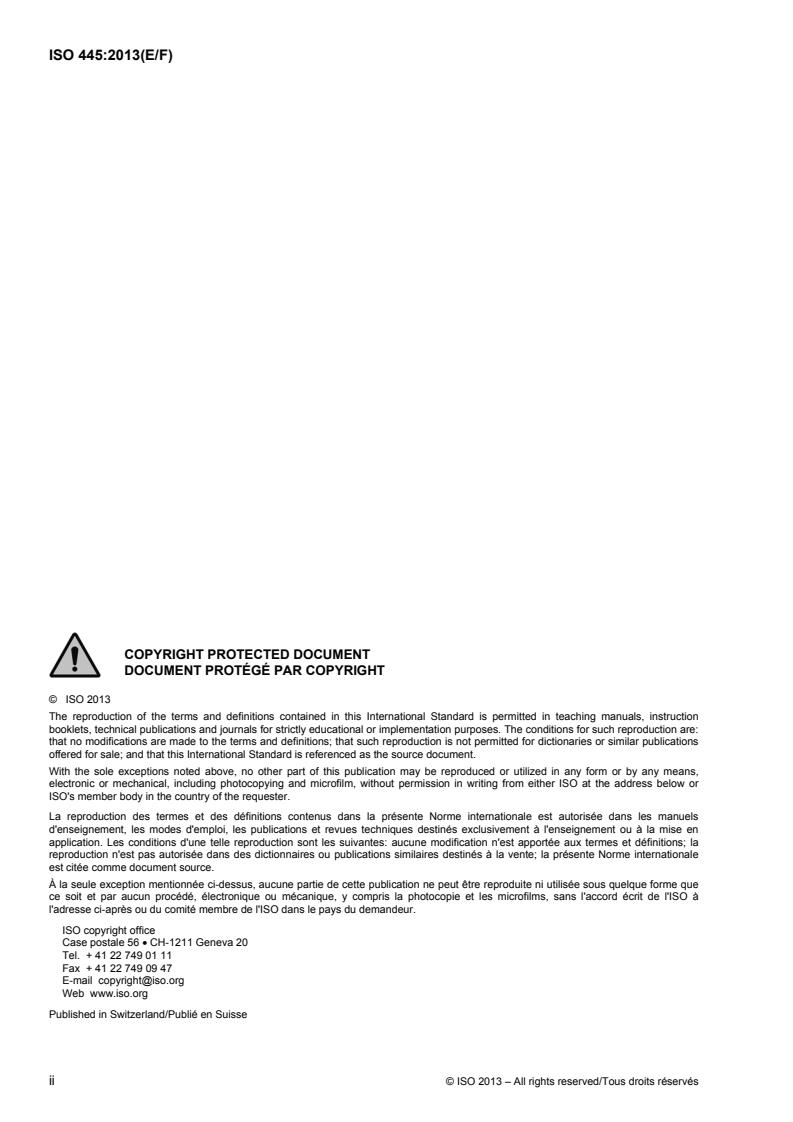

DOCUMENT PROTÉGÉ PAR COPYRIGHT

©  ISO 2013
The reproduction of the terms and definitions contained in this International Standard is permitted in teaching manuals, instruction
booklets, technical publications and journals for strictly educational or implementation purposes. The conditions for such reproduction are:
that no modifications are made to the terms and definitions; that such reproduction is not permitted for dictionaries or similar publications
offered for sale; and that this International Standard is referenced as the source document.
With the sole exceptions noted above, no other part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
La reproduction des termes et des définitions contenus dans la présente Norme internationale est autorisée dans les manuels
d'enseignement, les modes d'emploi, les publications et revues techniques destinés exclusivement à l'enseignement ou à la mise en
application. Les conditions d'une telle reproduction sont les suivantes: aucune modification n'est apportée aux termes et définitions; la
reproduction n'est pas autorisée dans des dictionnaires ou publications similaires destinés à la vente; la présente Norme internationale
est citée comme document source.
À la seule exception mentionnée ci-dessus, aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque forme que
ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l'ISO à
l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56  CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland/Publié en Suisse

ii © ISO 2013 – All rights reserved/Tous droits réservés

Contents Page
Foreword . v
1 Scope . 1
2 General . 1
3 Flat palletsScope . 5
4 Pallets with superstructureScope . 17
4.1 Post pallets . 17
4.2 Box pallets . 19
4.3 Cage pallets . 25
5 Pallet superstructures . 28
6 Pallet components and features . 30
6.1 Decks . 30
6.2 Wings and lips . 32
6.3 Apertures (openings and entries) . 35
6.4 Deckboards . 37
6.5 Chamfers . 39
6.6 Stringers/bearers . 41
6.7 Blocks and block assemblies . 45
6.8 Stacking devices . 49
6.9 Other components . 51
7 Pallet fittings . 52
8 Mechanical fasteners . 55
8.1 Nails . 55
8.2 Other fasteners . 57
9 Pallet usage . 60
10 Dimensions of pallets . 60
10.1 General . 61
10.2 Flat pallets . 62
10.3 Pallets with superstructure . 63
Annex A (normative) Terms relating to unit load handling . 64
A.1 General . 64
A.2 Stacking . 64
A.3 Racking . 65
A.4 Load stabilization . 67
Annex B (informative) Terms relating to slipsheets . 69
Bibliography . 72
Alphabetical index . 74
French alphabetical index (Index alphabétique) . 76

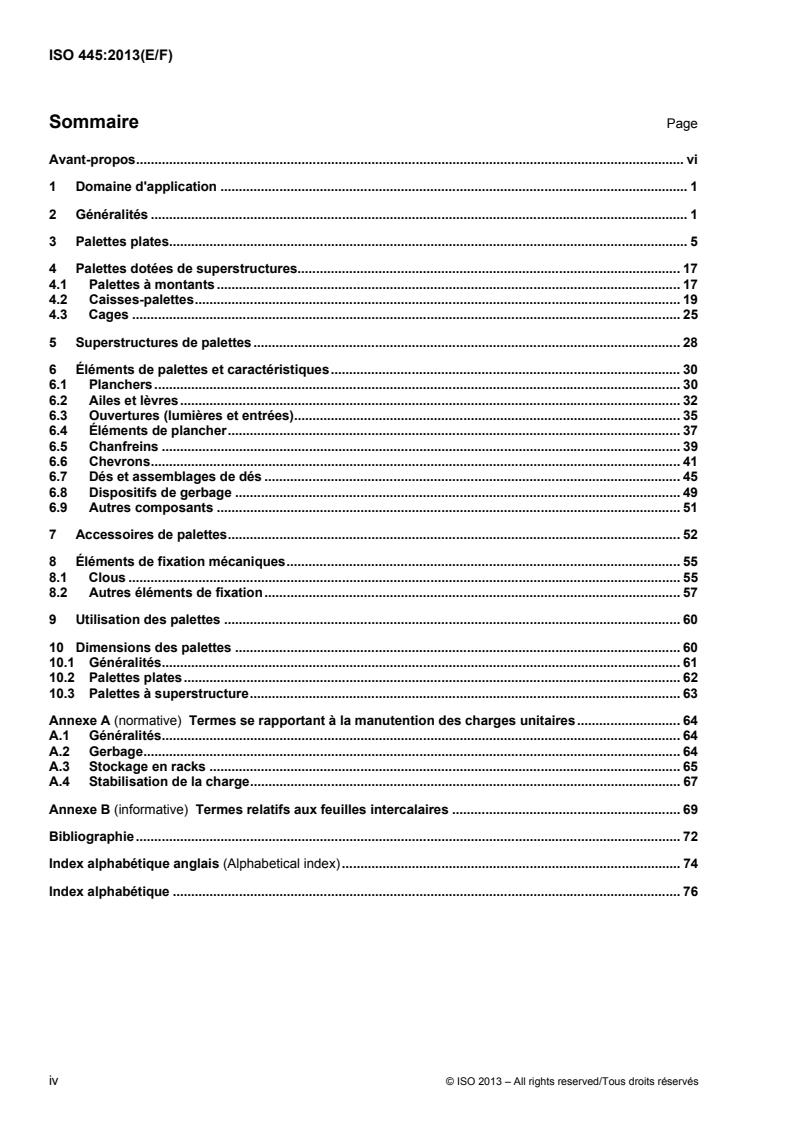

Sommaire Page
Avant-propos . vi
1 Domaine d'application . 1
2 Généralités . 1
3 Palettes plates . 5
4 Palettes dotées de superstructures. 17
4.1 Palettes à montants . 17
4.2 Caisses-palettes . 19
4.3 Cages . 25
5 Superstructures de palettes . 28
6 Éléments de palettes et caractéristiques . 30
6.1 Planchers . 30
6.2 Ailes et lèvres . 32
6.3 Ouvertures (lumières et entrées). 35
6.4 Éléments de plancher . 37
6.5 Chanfreins . 39
6.6 Chevrons . 41
6.7 Dés et assemblages de dés . 45
6.8 Dispositifs de gerbage . 49
6.9 Autres composants . 51
7 Accessoires de palettes . 52
8 Éléments de fixation mécaniques . 55
8.1 Clous . 55
8.2 Autres éléments de fixation . 57
9 Utilisation des palettes . 60
10 Dimensions des palettes . 60
10.1 Généralités . 61
10.2 Palettes plates . 62
10.3 Palettes à superstructure . 63
Annexe A (normative) Termes se rapportant à la manutention des charges unitaires . 64
A.1 Généralités . 64
A.2 Gerbage . 64
A.3 Stockage en racks . 65
A.4 Stabilisation de la charge . 67
Annexe B (informative) Termes relatifs aux feuilles intercalaires . 69
Bibliographie . 72
Index alphabétique anglais (Alphabetical index) . 74
Index alphabétique . 76

iv © ISO 2013 – All rights reserved/Tous droits réservés

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 445 was prepared by Technical Committee ISO/TC 51, Pallets for unit load method of materials handling.
This fourth edition is a minor revision of the third edition (ISO 445:2008), in which changes have been made to
reflect corresponding changes introduced in the most recent editions of ISO 8611, Parts 1 to 3 (2011). In
addition, terms and definitions relating to slip sheets have been added.

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 445 a été élaborée par le comité technique ISO/TC 51, Plateaux de chargement pour transport et
manutention directe de charges unitaires.
Cette quatrième édition est une révision mineure de la troisième édition (ISO 445:2008) dans laquelle des
modifications ont été effectuées pour prendre en compte les modifications correspondant aux éditions les plus
récentes de l'ISO 8611, Parties 1 à 3 (2011). De plus, des termes et définitions relatifs aux feuilles
intercalaires ont été ajoutés.

vi © ISO 2013 – All rights reserved/Tous droits réservés

INTERNATIONAL STANDARD
NORME INTERNATIONALE
Pallets for materials handling — Vocabulary
Palettes pour la manutention et le transport
des marchandises — Vocabulaire

1 Scope 1 Domaine d'application
This International Standard defines terms relating to La présente Norme internationale définit les termes
pallets for unit load methods of materials handling. relatifs aux palettes destinées à la manutention et
au transport de marchandises sous forme d'unités
It also includes informative annexes listing terms
de charge.
relating to unit load handling and slipsheets.
Elle comprend également des annexes informatives
énumérant les termes généraux se rapportant à la
manutention et au transport de marchandises
unitaires et aux feuilles intercalaires.

2 General 2 Généralités
2.1 2.1
pallet palette
rigid horizontal platform of minimum height, plate-forme horizontale rigide, de hauteur minimale
compatible with handling by pallet trucks and/or compatible avec la manutention au moyen de
forklift trucks and other appropriate handling transpalettes et/ou de chariots élévateurs ou
equipment, used as a base for assembling, loading, d'autres équipements appropriés, utilisée comme
storing, handling, stacking, transporting, or support pour le rassemblement, le chargement,
displaying goods and loads l'entreposage, la manutention, le gerbage, le
transport ou la présentation de marchandises et de
See Figure 1.
charges
NOTE The pallet may be constructed with, or fitted with,
Voir Figure 1.
a superstructure.
NOTE La palette peut être construite avec une
superstructure ou en être équipée.
Figure 1 — Examples of pallets (continued)
Figure 1 — Exemples de palettes (suite)
2 © ISO 2013 – All rights reserved/Tous droits réservés

Figure 1 — Examples of pallets
Figure 1 — Exemples de palettes

2.2 2.2
nominal load charge nominale
R R
lowest safe load value for the specified support charge admissible la plus faible pour les conditions
conditions, independent of the type of load d'appui spécifiées, indépendamment du type de
(excluding concentrated loads) charge (à l'exclusion des charges concentrées)
NOTE 1 “Specified support conditions” refers to the NOTE 1 «Les conditions d'appui spécifiées» se
range of conditions of use in 7.1 of ISO 8611-2:2011. réfèrent à la plage de conditions d'utilisation de l'ISO
8611-2:2011, 7.1.
NOTE 2 Nominal load does not represent an actual
payload on a pallet in use. The nominal load is used for NOTE 2 La charge nominale ne représente pas une
comparing the performance of different pallets. charge utile réelle sur une palette en cours d'utilisation.
La charge nominale est utilisée à des fins de
comparaison de performances de différentes palettes.

2.3 2.3
concentrated load charge concentrée
load concentrated over an area of less than 50 % of charge concentrée sur une surface inférieure à
the pallet top deck 50 % du plancher supérieur de la palette

2.4 2.4
uniformly distributed unbonded load charge non unifiée uniformément répartie
load spread evenly across the full surface of the charge répartie de manière égale sur toute la
pallet top deck where the items are not interlocked, surface du plancher supérieur de la palette, les
bound or connected éléments n'étant ni imbriqués, ni collés, ni reliés
entre eux
2.5 2.5
uniformly distributed bonded load charge unifiée uniformément répartie
load spread evenly across the full surface of the charge répartie de manière égale sur toute la
pallet top deck, where the pattern of each single surface du plancher supérieur de la palette, la
layer changes, so that the packages are interlocked disposition de chaque couche variant pour
permettre aux paquets de s'imbriquer
See Figure 2.
Voir Figure 2.
NOTE Sacks are an example of a bonded load.
NOTE Les sacs sont un exemple de charge adhérente.

Figure 2 — Uniformly distributed bonded load
Figure 2 — Charge unifiée uniformément répartie

2.6 2.6
solid load charge solide
single, compact, rigid, homogeneous load, charge homogène, rigide, compacte et unique,
supported by all the blocks and/or stringers supportée par tous les dés et/ou chevrons de la
(bearers) of the pallet palette

2.7 2.7
maximum working load charge maximale en service
greatest payload that a pallet may be permitted to charge utile la plus importante qu’une palette puisse
carry in a specific loading and support condition être autorisée à transporter dans des conditions
spécifiques de chargement et d’appui
NOTE This will vary according to the type, distribution,
arrangement and means of stabilization of the load and
NOTE Elle varie en fonction du type, de la répartition,
the system of support. It may be above or below the
de la disposition et des moyens de stabilisation de la
[1]
nominal load (see ISO 8611-2 ).
charge et du système de support. Elle peut être
supérieure ou inférieure à la charge nominale (voir
[1]
l’ISO 8611-2 ).
2.8 2.8
payload charge utile
Q Q
load carried by the pallet in use charge supportée par la palette utilisée
NOTE This can be above, identical with or below the NOTE Elle peut être supérieure, identique ou inférieure
[1] [1]
nominal load (see ISO 8611-2 ). à la charge nominale (voir l’ISO 8611-2 ).

4 © ISO 2013 – All rights reserved/Tous droits réservés

2.9 2.9
safety factor facteur de sécurité
ratio of the ultimate load to the nominal load rapport entre la charge limite et la charge nominale

2.10 2.10
stiffness rigidité
relative deformation of a pallet or component under déformation relative d'une palette ou d'un élément
load sous charge
NOTE High stiffness means small displacement, NOTE Une grande rigidité correspond pour une charge
deflection or deformation for a given load. donnée à un déplacement, un fléchissement ou une
déformation de petite amplitude.

2.11 2.11
test load charge d’essai
P P
load applicators, the load board or load box and the cales de transmission de charge, plaque de
applied load itself diffusion de charge ou caisse de chargement et
charge appliquée proprement dite

2.12 2.12
ultimate load charge limite
U U
load at which compression, displacement or charge pour laquelle la compression, le
deflection is no longer contained, resulting in the déplacement ou le fléchissement ne sont plus
destruction of the specimen or breaking of one maîtrisés, ce qui entraîne la destruction de
component, or when displacement, deformation or l'échantillon ou la rupture d'un élément, ou charge
deflection becomes excessive pour laquelle le déplacement, la déformation ou le
fléchissement deviennent excessifs

2.13 2.13
failure rupture
condition in which the pallet, at a particular load, condition dans laquelle la pallette lors d’une charge
exceeds the deflection limits or breakage of a particulière dépasse les limites de flexion ou
component occurs lorsque la rupture d’un composant se produit

3 Flat pallets 3 Palettes plates
3.1 3.1
flat pallet palette plate
pallet with a top deck without a raised palette avec un plancher supérieur sans aucune
superstructure superstructure dépassant au-dessus du plancher

3.2 3.2
single-deck pallet palette à un seul plancher
flat pallet where the lower bearing surface area is palette plate dont la surface portante minimale est
[8]
less than the percentage specified in ISO 6780 inférieure au pourcentage spécifié dans
[8]
l’ISO 6780
See Figure 3.
Voir Figure 3.
Figure 3 — Single-deck pallets
Figure 3 — Palettes à un seul plancher

3.3 3.3
stillage palette haute
platform with two uprights or four feet and with free plate-forme comportant deux montants verticaux ou
entry quatre pieds et ayant une entrée libre
See Figure 4. Voir Figure 4.
NOTE Stillages cannot be handled by pallet trucks NOTE La manutention des palettes hautes ne peut se
[2] [2]
conforming to ISO 509 . faire à l’aide des transpalettes conformes à l’ISO 509 .

Figure 4 — Stillages
Figure 4 — Palettes hautes
6 © ISO 2013 – All rights reserved/Tous droits réservés

3.4 3.4
double-deck pallet palette à double plancher
flat pallet with a top deck and a bottom deck palette plate comportant un plancher supérieur et
un plancher inférieur
See Figure 5.
Voir Figure 5.
Figure 5 — Double-deck pallets (continued)
Figure 5 — Palettes à double plancher (suite)

Figure 5 — Double-deck pallets
Figure 5 — Palettes à double plancher

3.5 3.5
reversible pallet palette réversible
double-deck pallet with top and bottom decks, palette à double plancher, comportant un
either of which can take the same payload plancher supérieur et un plancher inférieur, pouvant
recevoir indifféremment la même charge utile
See Figure 6.
Voir Figure 6.
Figure 6 — Reversible pallets
Figure 6 — Palettes réversibles

8 © ISO 2013 – All rights reserved/Tous droits réservés

3.6 3.6
non-reversible pallet palette non réversible
double-deck pallet with one load-carrying surface palette à double plancher dont un seul plancher
peut recevoir la charge
See Figure 7.
Voir Figure 7.
Figure 7 — Non-reversible pallets
Figure 7 — Palettes non réversibles

3.7 3.7
two-way pallet palette à deux entrées
two-way entry pallet palette plate ne permettant le passage des bras de
flat pallet permitting the entry of the fork arms of fourche des transpalettes et chariots élévateurs que
forklift trucks and pallet trucks from two opposite sur deux côtés opposés
directions only
Voir Figure 8.
See Figure 8.
Figure 8 — Two-way pallets
Figure 8 — Palettes à deux entrées

3.8 3.8
four-way pallet palette à quatre entrées
four-way entry pallet palette plate permettant le passage des bras de
flat pallet permitting the entry of the fork arms of fourche des transpalettes et chariots élévateurs sur
forklift trucks and pallet trucks from all four les quatre côtés
directions
Voir Figure 9.
See Figure 9.
10 © ISO 2013 – All rights reserved/Tous droits réservés

Figure 9 — Four-way pallets
Figure 9 — Palettes à quatre entrées

3.9 3.9
partial four-way pallet palette partiellement à quatre entrées
partial four-way entry pallet palette plate permettant le passage des bras de
flat pallet permitting four-way entry of the fork arms fourche des chariots élévateurs par les quatre côtés
of forklift trucks and two-way entry of the fork arms et celui des bras de fourche des transpalettes par
of pallet trucks deux côtés opposés
See Figure 10. Voir Figure 10.

3.10 3.10
notched stringer pallet palette à chevrons entaillés
flat pallet with stringers in each of which there are palette plate comportant des chevrons ayant
two notches permitting entry of the fork arms of chacun deux entailles permettant le passage des
forklift trucks bras de fourches des chariots élévateurs
See Figure 10. Voir Figure 10.

Figure 10 — Notched stringer pallet (example of a partial four-way pallet)
Figure 10 — Palette à chevrons entaillés (exemple d’une palette partiellement à quatre entrées)

3.11 3.11
overlap pallet palette partiellement recouverte
flat pallet with bottom deck components layered palette plate comportant un plancher inférieur
one on top of another dont les composants sont placés les uns sur les
autres
See Figure 11.
Voir Figure 11.
Figure 11 — Overlap pallet
Figure 11 — Palette partiellement recouverte
12 © ISO 2013 – All rights reserved/Tous droits réservés

3.12 3.12
free-entry pallet palette à entrées libres
flat pallet having entries through which the fork-arm palette plate ayant des entrées permettant le
wheels of a pallet truck can pass without leaving the passage des galets des bras des fourches d'une
ground transpalette sans qu'elle doive quitter le sol
See Figure 12. Voir Figure 12.

Figure 12 — Free-entry pallet
Figure 12 — Palette à entrées libres

3.13 3.13
perimeter-base pallet palette à plancher inférieur périmétrique
window pallet palette à plancher inférieur ceinturé
flat pallet which in the bottom deck has the outer palette plate dont les éléments extérieurs du
bottom components arranged as a complete frame plancher inférieur forment un entourage complet et
with one or two centre bottom components qui comporte un ou deux éléments inférieurs
centraux
See Figure 13.
Voir Figure 13.
NOTE All bottom components are in the same plane.
NOTE Tous les éléments inférieurs sont dans le même
plan.
Figure 13 — Perimeter-base pallet
Figure 13 — Palette à plancher inférieur périmétrique

3.14 3.14
cruciform perimeter-base pallet palette à plancher inférieur périmétrique
full perimeter-base pallet cruciforme
perimeter-base pallet with two centre bottom deck palette à plancher inférieur plein
components at right angles to each other palette à plancher inférieur périmétrique
comportant deux éléments inférieurs centraux
See Figure 14.
perpendiculaires
NOTE All bottom components are in the same plane.
Voir Figure 14.
NOTE Tous les éléments inférieurs sont dans le même
plan.
Figure 14 — Cruciform perimeter-base pallets
Figure 14 — Palettes à plancher inférieur périmétrique cruciforme

3.15 3.15
nestable pallet palette emboîtable
flat pallet with apertures in the top deck to accept palette plate comportant dans le plancher
the feet of a similar pallet for stacking when supérieur des ouvertures qui acceptent les pieds
unloaded d'une palette identique pour gerbage lorsqu'elles
sont vides
See Figure 15.
Voir Figure 15.
14 © ISO 2013 – All rights reserved/Tous droits réservés

Figure 15 — Nestable pallet
Figure 15 — Palette emboîtable

3.16 3.16
asymmetric pallet palette asymétrique
flat pallet which does not have the same design on palette plate dont la construction est différente de
either side of one or other deck centre line chaque côté de l’axe médian d'un plancher
See Figure 16. Voir Figure 16.

Figure 16 — Asymmetric pallet
Figure 16 — Palette asymétrique

3.17 3.17
wing pallet palette à ailes
pallet with a top deck and/or bottom deck palette munie d'un plancher supérieur et/ou d'un
extending beyond the outer edges of stringers, plancher inférieur s'étendant au-delà des bords
blocks, posts or stringerboards extérieurs des chevrons, dés, montants ou
traverses
NOTE A wing on a pallet should not be confused with a
lip on a pallet.
NOTE Sur une palette, il convient de ne pas confondre
une aile avec une lèvre.
3.18 3.18
single-wing pallet palette à ailes simples
pallet with top deck extending beyond the outer palette avec un plancher supérieur s'étendant au-
edges of, and with bottom deck flush with, delà des bords extérieurs des chevrons, dés,
stringers, blocks, posts or stringerboards montants ou traverses et avec un plancher
inférieur affleurant avec ces derniers
See Figure 17.
Voir Figure 17.
Figure 17 — Single-wing pallet
Figure 17 — Palette à ailes simples

3.19 3.19
double-wing pallet palette à ailes doubles
pallet with both top deck and bottom deck palette dont le plancher supérieur et le plancher
extending beyond stringers, blocks, posts or inférieur s'étendent tous deux au-delà des bords
stringerboards extérieurs des chevrons, dés, montants ou
traverses
See Figure 18.
Voir Figure 18.
16 © ISO 2013 – All rights reserved/Tous droits réservés

Figure 18 — Double-wing pallet
Figure 18 — Palette à ailes doubles

3.20 3.20
repaired pallet palette réparée
pallet with new or used components replacing palette sur laquelle des éléments nouveaux ou
damaged components d'occasion remplacent des éléments endommagés
[3] [3]
(see ISO 18613 ) (voir l’ISO 18613 )

3.21 3.21
reassembled pallet palette réassemblée
remanufactured pallet palette remise à neuf
pallet made with reclaimed components or parts palette réalisée avec des éléments ou des pièces
with new fastenings récupérés et comportant de nouvelles fixations

4 Pallets with superstructure 4 Palettes dotées de superstructures

4.1 Post pallets 4.1 Palettes à montants
4.1.1 4.1.1
post pallet palette à montants
pallet having posts to permit stacking, and fitted palette comportant des montants pour permettre le
with either removable rails or gates gerbage et équipée d'entretoises de montants
amovibles ou de portes
See Figure 19.
Voir Figure 19.
Figure 19 — Post pallet
Figure 19 — Palette à montants

4.1.2 4.1.2
fixed post pallet palette à montants fixes
post pallet with posts permanently and rigidly fixed palette à montants dont les montants sont fixés
to the deck sur le plancher de manière permanente et rigide

4.1.3 4.1.3
collapsible post pallet palette à montants rabattables
post pallet with posts hinged to the deck palette à montants dont les montants sont
articulés au niveau du plancher
See Figure 20.
Voir Figure 20.
Figure 20 — Collapsible post pallet
Figure 20 — Palette à montants rabattables

18 © ISO 2013 – All rights reserved/Tous droits réservés

4.1.4 4.1.4
demountable post pallet palette à montants démontables
post pallet with removable posts palette à montants dont les montants sont
amovibles
See Figure 21.
Voir Figure 21.
Figure 21 — Demountable post pallet
Figure 21 — Palette à montants démontables

4.2 Box pallets 4.2 Caisses-palettes
4.2.1 4.2.1
box pallet caisse-palette
bulk container pallet palette conteneur de vrac
pallet with solid or close boarded sides, one or more palette aux parois pleines ou à claire-voie, dont
of which can have hinged or removable gates for l'une ou plusieurs peuvent être équipées de portes
access articulées ou amovibles permettant l'accès
See Figure 22. Voir Figure 22.
NOTE 1 A box pallet can be fitted with a lid. NOTE 1 Une caisse-palette peut être équipée d'un
couvercle.
NOTE 2 Definitions concerning roll containers can be
[11]
found in EN 12674-1 . NOTE 2 Les définitions se rapportant aux conteneurs à
[11]
roulettes figurent dans l'EN 12674-1 .

Figure 22 — Box pallets
Figure 22 — Caisses-palettes
4.2.2 4.2.2
fixed box pallet caisse-palette fixe
box pallet with sides permanently and rigidly fixed caisse-palette dont les parois sont fixées au
to the deck plancher de manière permanente et rigide

4.2.3 4.2.3
collapsible box pallet caisse-palette rabattable
box pallet with sides hinged to the deck caisse-palette dont les parois sont articulées au
niveau du plancher
See Figure 23.
Voir Figure 23.
20 © ISO 2013 – All rights reserved/Tous droits réservés

Figure 23 — Collapsible box pallets
Figure 23 — Caisses-palettes rabattables

4.2.4 4.2.4
demountable box pallet caisse-palette démontable
box pallet with removable sides caisse-palette dont les parois sont amovibles
See Figure 24. Voir Figure 24.

Figure 24 — Demountable box pallet
Figure 24 — Caisse-palette démontable

4.2.5 4.2.5
drop-bottom box pallet caisse-palette à fond ouvrant
box pallet with hinged deck to provide discharge of caisse-palette dont le plancher est articulé pour
contents permettre le déchargement du contenu
See Figure 25. Voir Figure 25.

Figure 25 — Drop-bottom box pallet
Figure 25 — Caisse-palette à fond ouvrant

4.2.6 4.2.6
pour box pallet caisse-palette de déversement
chute-sided box pallet caisse-palette à glissière de côté
box pallet with one or more sloping sides to assist caisse-palette ayant une ou plusieurs parois
discharge of contents inclinées pour aider au déchargement du contenu
See Figure 26. Voir Figure 26.
22 © ISO 2013 – All rights reserved/Tous droits réservés

Figure 26 — Pour box pallet
Figure 26 — Caisse-palette de déversement

4.2.7 4.2.7
silo pallet palette-silo
sealed, four-sided box pallet fitted with a sealable caisse-palette à quatre parois verticales soudées,
lid and an emptying device in the deck équipée d'un couvercle avec dispositif de
fermeture et d'un dispositif de vidange dans le
See Figure 27.
plancher
NOTE 1 A silo pallet is commonly used for carrying dry
Voir Figure 27.
powders or granules.
NOTE 1 On utilise une palette-silo en général pour le
NOTE 2 Some types of silo pallets can also be called
transport de produits pulvérulents ou de granulés.
intermediate bulk containers (IBCs). Definitions
[4]
concerning IBCs can be found in ISO 15867 .
NOTE 2 Certains types de palettes-silos peuvent
également être appelés «conteneurs de semi-vrac». Les
définitions relatives aux conteneurs de semi-vrac sont
[4]
données dans l'ISO 15867 .
Figure 27 — Silo pallet
Figure 27 — Palette-silo
4.2.8 4.2.8
tank pallet palette-réservoir
sealed, four-sided box pallet, fitted with a sealable caisse-palette à quatre parois verticales soudées,
lid, which can be emptied by a tap fitted to the base équipée d'un couvercle avec dispositif de
or by aspiration through the top opening fermeture et pouvant être vidée soit par un orifice
placé à la base, soit par aspiration par l'ouverture
See Figure 28.
supérieure
NOTE 1 A tank pallet is commonly used for carrying
Voir Figure 28.
liquids and gases.
NOTE 1 On utilise une palette-réservoir en général
NOTE 2 Some types of tank pallets can also be called
pour le transport de liquides ou de gaz.
intermediate bulk containers (IBCs). Definitions
[4]
concerning IBCs can be found in ISO 15867 .
NOTE 2 Certains types de palettes-réservoirs peuvent
également être appelés «conteneurs de semi-vrac». Les
définitions relatives aux conteneurs de semi-vrac sont
[4]
données dans l'ISO 15867 .
24 © ISO 2013 – All rights reserved/Tous droits réservés

Figure 28 — Tank pallet
Figure 28 — Palette-réservoir
4.3 Cage pallets 4.3 Cages
4.3.1 4.3.1
cage pallet cage
mesh box pallet caisse-palette grillagée
pallet with mesh, rodded or barred sides, one or palette comportant des parois à claire-voie ou
more of which may have a hinged or removable formées de tiges ou de barres, dont au moins une
gate for access peut avoir une porte d'accès articulée ou amovible
See Figure 29. Voir Figure 29.

Figure 29 — Cage pallets
Figure 29 — Cages
4.3.2 4.3.2
fixed cage pallet cage fixe
cage pallet with sides permanently and rigidly fixed cage dont les parois sont fixées au plancher de
to the deck manière permanente et rigide
See Figure 30. Voir Figure 30.

26 © ISO 2013 – All rights reserved/Tous droits réservés

Figure 30 — Fixed cage pallet
Figure 30 — Cage fixe
4.3.3 4.3.3
collapsible cage pallet cage rabattable
cage pallet with sides hinged to the deck cage dont les parois sont articulées au plancher
See Figure 31. Voir Figure 31.

Figure 31 — Collapsible cage pallet
Figure 31 — Cage rabattable
4.3.4 4.3.4
demountable cage pallet cage démontable
cage pallet with removable sides cage dont les parois sont amovibles
See Figure 32. Voir Figure 32.
Figure 32 — Demountable cage pallet
Figure 32 — Cage démontable
5 Pallet superstructures 5 Superstructures de palettes
5.1 5.1
collar rehausse
detachable frame with solid, slatted or mesh sides cadre amovible à parois pleines ou à claire-voie,
which may be fitted to a pallet or to another collar to adaptable à une palette ou à une autre rehausse de
retain the load manière à maintenir la charge
See Figure 33. Voir Figure 33.
NOTE Collars may be rigid, collapsible or completely NOTE Les rehausses peuvent être rigides, rabattables
foldable. ou complètement pliables.

Figure 33 — Collars
Figure 33 — Rehausses
5.2 5.2
pallet converter convertisseur de palette
portable pallet rack stockage en racks à palette portable
stacking frame cadre de gerbage
superstructure, with or without infill, which can be superstructure, avec ou sans habillage, qui peut
applied to a pallet to convert it into either a box or a être ajoutée à une palette pour la
...
