ISO 5403-1:2025
(Main)Leather — Determination of water resistance of flexible leather — Part 1: Repeated linear compression (penetrometer)
Leather — Determination of water resistance of flexible leather — Part 1: Repeated linear compression (penetrometer)
ISO 5403-1:2011 specifies a method for determining the dynamic water resistance of leather by means of repeated linear compression. It is applicable to all flexible leathers but is particularly suitable for leathers intended for footwear applications.
Cuir — Détermination de l'imperméabilité à l'eau des cuirs souples — Partie 1: Compression linéaire répétée (pénétromètre)
Le présent document spécifie une méthode pour déterminer l’imperméabilité dynamique du cuir à l’eau par compression linéaire répétée. Il s’applique à tous les cuirs souples, mais elle convient particulièrement aux cuirs destinés à l’industrie de la chaussure.
General Information
Relations
Standards Content (Sample)

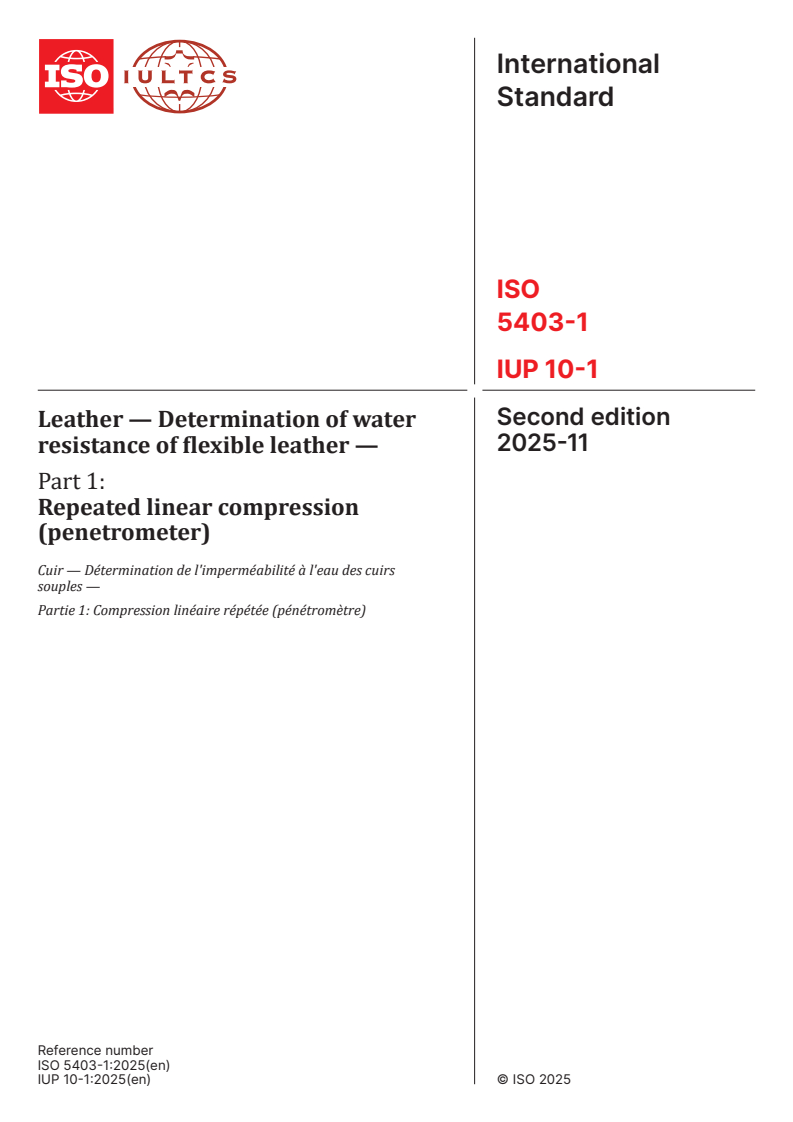

International
Standard
ISO
5403-1
IUP 10-1
Second edition
Leather — Determination of water
2025-11
resistance of flexible leather —
Part 1:
Repeated linear compression
(penetrometer)
Cuir — Détermination de l'imperméabilité à l'eau des cuirs
souples —
Partie 1: Compression linéaire répétée (pénétromètre)
Reference number
IUP 10-1:2025(en) © ISO 2025
IUP 10-1:2025(en)
© ISO 2025
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii
IUP 10-1:2025(en)
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Principle . 1
5 Apparatus, reagents and materials . 1
6 Specimen and test piece preparation . 3
7 Procedure . 3
7.1 Determination of stiffness and test amplitude .3
7.2 Determination of penetration time .4
7.3 Determination of water absorption .5
7.4 Determination of water penetration . .5
8 Expression of results . 5
8.1 Penetration time .5
8.2 Water absorption .5
8.3 Water transmission .5
9 Test report . 5
Annex A (informative) Sources of apparatus . 7
Bibliography . 8
iii
IUP 10-1:2025(en)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out through
ISO technical committees. Each member body interested in a subject for which a technical committee
has been established has the right to be represented on that committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely
with the International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are described
in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the different types
of ISO documents should be noted. This document was drafted in accordance with the editorial rules of the
ISO/IEC Directives, Part 2 (see www.iso.org/directives).
ISO draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). ISO takes no position concerning the evidence, validity or applicability of any claimed patent
rights in respect thereof. As of the date of publication of this document, ISO had not received notice of (a)
patent(s) which may be required to implement this document. However, implementers are cautioned that
this may not represent the latest information, which may be obtained from the patent database available at
www.iso.org/patents. ISO shall not be held responsible for identifying any or all such patent rights.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and expressions
related to conformity assessment, as well as information about ISO’s adherence to the World Trade
Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www.iso.org/iso/foreword.html.
IULTCS, originally formed in 1897, is a world-wide organization of professional leather societies to further
the advancement of leather science and technology. IULTCS has three Commissions, which are responsible
for establishing international methods for the sampling and testing of leather. ISO recognizes IULTCS as an
international standardizing body for the preparation of test methods for leather
This document was prepared by the Physical Test Commission of the International Union of Leather
Technologists and Chemists Societies (IUP Commission, IULTCS) in collaboration with the European
Committee for Standardization (CEN) Technical Committee CEN/TC 289, Leather, in accordance with the
Agreement on technical cooperation between ISO and CEN (Vienna Agreement).
This second edition cancels and replaces the first edition (ISO 5403-1:2011), which has been technically
revised.
The main changes are as follows:
— alignment with the changes and revised terminology in ISO 2418 and ISO 2419;
— addition of Clause 3;
— modification of the testing conditions (5.3).
A list of all parts in the ISO 5403 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
iv
International Standard
IUP 10-1:2025(en)
Leather — Determination of water resistance of flexible
leather —
Part 1:
Repeated linear compression (penetrometer)
1 Scope
This document specifies a method for determining the dynamic water resistance of leather by means of
repeated linear compression. It is applicable to all flexible leathers but is particularly suitable for leathers
intended for footwear applications.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content constitutes
requirements of this document. For dated references, only the edition cited applies. For undated references,
the latest edition of the referenced document (including any amendments) applies.
ISO 2418, Leather — Chemical, physical, mechanical and fastness tests — Position and preparation of specimens
for testing
ISO 2419, Leather — Physical and mechanical tests — Specimen and test piece conditioning
ISO 3696, Water for analytical laboratory use — Specification and test methods
ISO 15115, Leather — Vocabulary
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 15115 apply.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
4 Principle
A test piece is formed into the shape of a trough and flexed while partially immersed in water. The time
taken for water to penetrate through the test piece is measured. The method also allows to determine the
percentage mass of the water absorbed and the mass of the water transmitted through the test piece.
NOTE This test method uses compression-type flexing, whereas the test method of ISO 5403-2 for water
resistance imparts folding-type flexing on the leather specimens. Given the two completely different flexing actions, it
is not possible to compare the results obtained from the two test methods.
5 Apparatus, reagents and materials
Usual laboratory apparatus is required and, in particular, the following.
IUP 10-1:2025(en)
5.1 Test machine, including the parts described in 5.1.1 to 5.1.3 (see also Annex A).
5.1.1 One or more pairs of cylinders, (30,0 ± 0,5) mm in diameter, made of inert rigid material, mounted
with their axes horizontal and co-axial. One cylinder shall be fixed and the other moveable along the
direction of its axis such that the maximum separation of the cylinders is (40,0 ± 0,5) mm.
5.1.2 Electric motor, which drives the moveable cylinder backwards and forwards along its axis with a
crank motion of (50 ± 5) cycles/min and an amplitude of (1,0 ± 0,1) mm, (1,50 ± 0,15) mm, (2,0 ± 0,2 mm) or
(3,0 ± 0,3) mm about its mean position.
NOTE The four amplitudes of the crank motion are such that the test piece is compressed by 5 %, 7,5 %, 10 % or
15 % respectively when the cylinders approach one another.
5.1.3 Tank, made from non-corroding material, holding distilled or deionized water (5.4), in which the
test piece can be partially immersed.
The test machine may also include an electrical circuit that indicates when water has penetrated through
the test piece.
5.2 Ring-shaped clamps, with internal diameter adjustable between 30 mm and 40 mm.
5.3 Press knife, the inner wall of which is a rectangle of (60 ± 1) mm × (75 ± 1) mm, conforming to the
requirements of ISO 2418.
5.4 Distilled or deionized water, of grade 3 in accordance with ISO 3696.
5.5 Balance, weighing to 0,001 g.
5.6 Timer, accurate to 1 s.
5.7 Abrasive paper, grade P180, as defined in the P-series grit-size standard published by the Federation
of European Producers of Abrasive Products, cut into rectangles of (65 ± 5) mm × (45 ± 5) mm, fixed to a flat,
rigid base of the same size and weighted to give a total mass of (1,0 ± 0,1) kg. A fresh piece of abrasive paper
shall be used for each test piece.
5.8 Absorbent cloth, cut into rectangles of (120 ± 5) mm × (40 ± 5) mm, machine washed prior to first use
following the cycle recommended by the cloth manufacturer.
A suitable cloth is terry towelling (frotté) in 100 % cotton and weighing approximately 300 g/m . The
absorbency of this material might not be optimal when new, and therefore the cloths shall be washed before
the first use.
5.9 Auxiliary apparatus, to determine the stiffness of the test piece, consisting of one pair of cylinders
of (30,0 ± 0,5) mm in diameter mounted with their axes horizontal and co-axial, a means of moving the
cylinders together, a means of measuring the reduction in distance between the cylinders to the nearest
0,1 mm, and a means of measuring the force exerted along the axes of the cylinder to the nearest 5 N.
IUP 10-1:2025(en)
6 Specimen and test piece preparation
6.1 Select the specimen in accordance with ISO 2418. Cut four test pieces by applying the press knife (5.3)
to the grain (or to the outer surface when worn). Cut two test pieces with the longer side parallel to the
backbone and two test pieces with the longer side perpendicular to the backbone.
If there is a requirement for two or more hides or skins to be tested in one batch, then only one test piece in
each direction need be taken from each hide or skin, provided that the overall total is not less than two test
pieces in each direction.
6.2 Prepare the test pieces using the following method.
Lightly buff the grain (or the outer surface when worn) by placing the test piece grain (or the outer surface
when worn) upwards on a flat surface. Place the weighted abrasive paper (5.7) on the test piece and move
the abrasive paper ten times backward and for
...

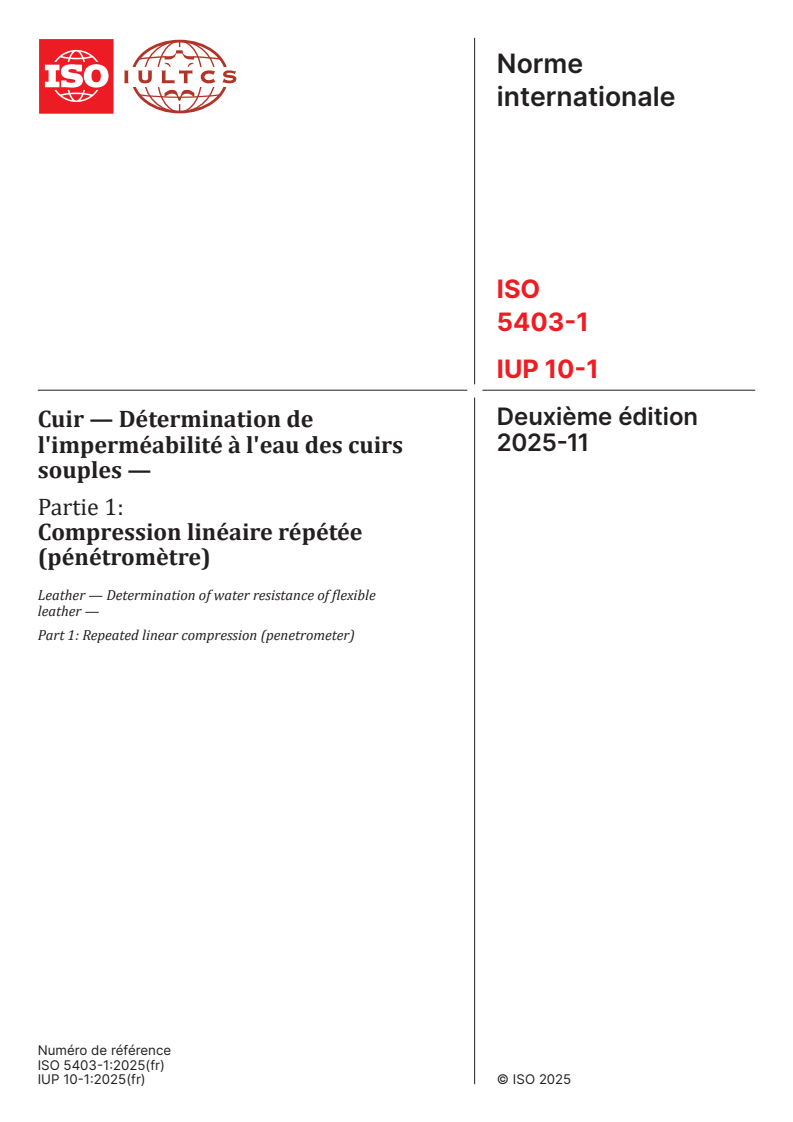

Norme
internationale
ISO
5403-1
IUP 10-1
Deuxième édition
Cuir — Détermination de
2025-11
l'imperméabilité à l'eau des cuirs
souples —
Partie 1:
Compression linéaire répétée
(pénétromètre)
Leather — Determination of water resistance of flexible
leather —
Part 1: Repeated linear compression (penetrometer)
Numéro de référence
IUP 10-1:2025(fr) © ISO 2025

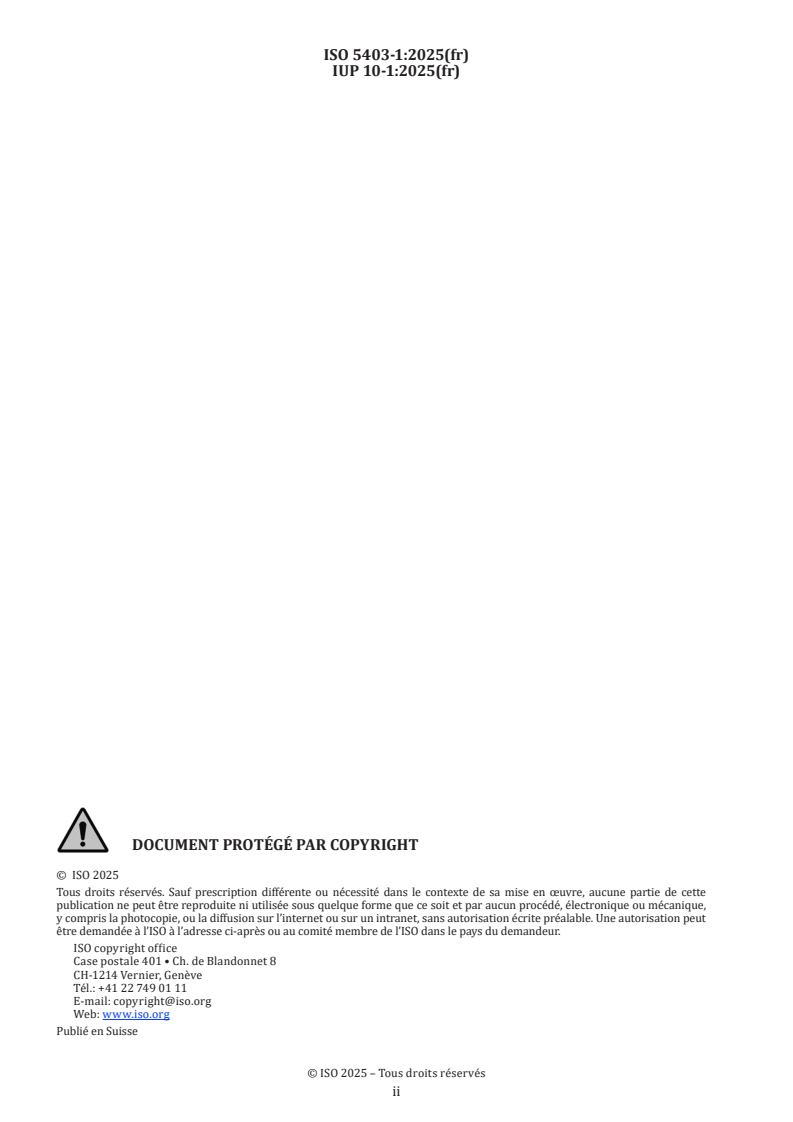

IUP 10-1:2025(fr)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2025
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii
IUP 10-1:2025(fr)
Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Principe. 1
5 Appareillage, réactifs et matériaux . 2
6 Préparation des spécimens et des éprouvettes . 3
7 Mode opératoire . 3
7.1 Détermination de la rigidité et de l’amplitude de l’essai .3
7.2 Détermination du temps de pénétration .4
7.3 Détermination de l’absorption d’eau .5
7.4 Détermination de la pénétration d’eau .5
8 Expression des résultats . 5
8.1 Temps de pénétration .5
8.2 Absorption d’eau .5
8.3 Eau transmise .5
9 Rapport d’essai . 6
Annexe A (informative) Sources d’appareillage . 7
Bibliographie . 8
iii
IUP 10-1:2025(fr)
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes nationaux
de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est en général
confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude a le droit de faire
partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l’ISO participent également aux travaux. L’ISO collabore étroitement avec
la Commission électrotechnique internationale (IEC) en ce qui concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document
a été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2
(voir www.iso.org/directives).
L’ISO attire l’attention sur le fait que la mise en application du présent document peut entraîner l’utilisation
d’un ou de plusieurs brevets. L’ISO ne prend pas position quant à la preuve, à la validité et à l’applicabilité
de tout droit de brevet revendiqué à cet égard. À la date de publication du présent document, l’ISO n’avait
pas reçu notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa mise en application.
Toutefois, il y a lieu d’avertir les responsables de la mise en application du présent document que des
informations plus récentes sont susceptibles de figurer dans la base de données de brevets, disponible à
l’adresse www.iso.org/brevets. L’ISO ne saurait être tenue pour responsable de ne pas avoir identifié tout ou
partie de tels droits de brevet.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour
information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion de
l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles techniques au
commerce (OTC), voir www.iso.org/iso/fr/avant-propos.html.
L’IULTCS est une organisation mondiale de sociétés professionnelles des industries du cuir fondée en 1897
ayant pour mission de favoriser l’avancement des sciences et technologies du cuir. L’IULTCS a trois
commissions, qui sont responsables de l’établissement des méthodes internationales d’échantillonnage et
d’essai des cuirs. L’ISO reconnaît l’IULTCS en tant qu’organisme international à activités normatives pour
l’élaboration de méthodes d’essai relatives au cuir.
Le présent document a été élaboré par la Commission des essais physiques de l’Union internationale des
sociétés de techniciens et chimistes du cuir (commission IUP, IULTCS) en collaboration avec le comité
technique CEN/TC 289, Cuir, du Comité européen de normalisation (CEN), conformément à l’Accord de
coopération technique entre l’ISO et le CEN (Accord de Vienne).
Cette deuxième édition annule et remplace la première édition (ISO 5403-1:2011), qui a fait l’objet d’une
révision technique.
Les principales modifications sont les suivantes:
— alignement avec les modifications et la terminologie révisée de l’ISO 2418 et l’ISO 2419;
— ajout de l’Article 3;
— modification des conditions d’essai (5.3).
Une liste de toutes les parties de la série ISO 5403 se trouve sur le site web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes se
trouve à l’adresse www.iso.org/fr/members.html.
iv
Norme internationale
IUP 10-1:2025(fr)
Cuir — Détermination de l'imperméabilité à l'eau des cuirs
souples —
Partie 1:
Compression linéaire répétée (pénétromètre)
1 Domaine d’application
Le présent document spécifie une méthode pour déterminer l’imperméabilité dynamique du cuir à l’eau par
compression linéaire répétée. Il s’applique à tous les cuirs souples, mais elle convient particulièrement aux
cuirs destinés à l’industrie de la chaussure.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour
les références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ISO 2418, Cuir — Essais chimiques, physiques, mécaniques et essais de solidité — Emplacement et préparation
des spécimens pour les essais
ISO 2419, Cuir — Essais physiques et mécaniques — Conditionnement des spécimens et des éprouvettes
ISO 3696, Eau pour laboratoire à usage analytique — Spécification et méthodes d'essai
ISO 15115, Cuir — Vocabulaire
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions de l’ISO 15115 s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en normalisation,
consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
4 Principe
Une éprouvette est courbée en forme de demi-cylindre et subit une flexion tout en étant partiellement
immergée dans l’eau. Le temps nécessaire pour que l’eau pénètre à travers l’éprouvette est mesuré. Cette
méthode permet également de déterminer l’absorption d’eau, en pourcentage en masse, ainsi que la masse
d’eau ayant traversé l’éprouvette.
NOTE Cette méthode d’essai utilise une flexion exercée par compression, tandis que la méthode d’essai
de l’ISO 5403-2 relative à la détermination de l’imperméabilité à l’eau prévoit une flexion exercée par pliage des
éprouvettes de cuir. Du fait de la différence fondamentale entre ces deux actions de flexion, il n’est pas possible de
comparer les résultats obtenus avec ces deux méthodes d’essai.
IUP 10-1:2025(fr)
5 Appareillage, réactifs et matériaux
Du matériel de laboratoire courant est nécessaire et, en particulier, ce qui suit.
5.1 Appareil d’essai, comprenant les pièces décrites de 5.1.1 à 5.1.3. (Voir également l’Annexe A.)
5.1.1 Une ou plusieurs paires de cylindres, en matériau rigide inerte, d’un diamètre de (30,0 ± 0,5) mm,
montés avec leurs axes horizontaux et coaxiaux. Un cylindre doit être fixe et l’autre doit se déplacer sur son
axe de sorte que l’écart maximal entre les cylindres soit de (40,0 ± 0,5) mm.
5.1.2 Moteur électrique, qui entraîne le cylindre mobile d’avant en arrière sur son axe avec un mouvement
de (50 ± 5) cycles/min et une amplitude de (1,0 ± 0,1) mm, (1,50 ± 0,15) mm, (2,0 ± 0,2) mm ou (3,0 ± 0,3) mm
par rapport à sa position moyenne.
NOTE Les quatre amplitudes du mouvement sont telles que l’éprouvette est comprimée respectivement de 5 %,
7,5 %, 10 % ou 15 % lorsque les cylindres s’approchent l’un de l’autre.
5.1.3 Cuve, en matériau anticorrosion, contenant de l’eau distillée ou déionisée (5.4), dans
laquelle l’éprouvette peut être partiellement immergée.
L’appareil d’essai peut aussi inclure un circuit électrique qui indique le moment où l’eau a pénétré à travers
l’éprouvette.
5.2 Brides circulaires, avec un diamètre interne réglable entre 30 mm et 40 mm.
5.3 Emporte-pièce, dont la paroi interne est un rectangle de (60 ± 1) mm × (75 ± 1) mm, conforme aux
exigences de l’ISO 2418.
5.4 Eau distillée ou déionisée, de qualité 3, conformément à l’ISO 3696.
5.5 Balance, précise à 0,001 g.
5.6 Chronomètre, précis à 1 s.
5.7 Papier abrasif, de qualité P180 conformément à la définition de la série P de la norme de granulométrie
publiée par la Fédération Européenne des fabricants de Produits Abrasifs, découpé en rectangles
de (65 ± 5) mm × (45 ± 5) mm, fixé à un socle rigide plat de mêmes dimensions et lesté pour que la masse
totale soit de (1,0 ± 0,1) kg. Un nouveau morceau de papier abrasif doit être utilisé pour chaque éprouvette.
5.8 Tissu absorbant, découpé en rectangles de (120 ± 5) mm × (40 ± 5) mm, lavé en machine avant la
première utilisation suivant le cycle recommandé par le fabricant du tissu.
Le tissu éponge (frotté) 100 % coton d’environ 300 g/m de densité constitue un matériau adapté. Comme
sa capacité d’absorption peut ne pas être optimale lorsqu’il est neuf, le tissu doit être lavé avant la première
utilisation.
5.9 Appareil secondaire, pour déterminer la rigidité de l’éprouvette, constitué de deux cylindres
de (30,0 ± 0,5) mm de diamètre montés avec leurs axes horizontaux et coaxiaux, d’un dispositif pour déplacer
les cylindres ensemble, d’un dispositif pour mesurer la réduction de la distance entre les cylindres à 0,1 mm
près, et d’un dispositif pour mesurer la force exercée le long des axes des cylindres à 5 N près.
IUP
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
