INTERNATIONAL ISO
STANDARD 12759-4
First edition
2019-10
Fans — Efficiency classification for
fans —
Part 4:
Driven fans at maximum operating
speed
Ventilateurs — Classification du rendement des ventilateurs —
Partie 4: Ventilateurs entraînés à vitesse maximale de fonctionnement
Reference number
©
ISO 2019
© ISO 2019
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved

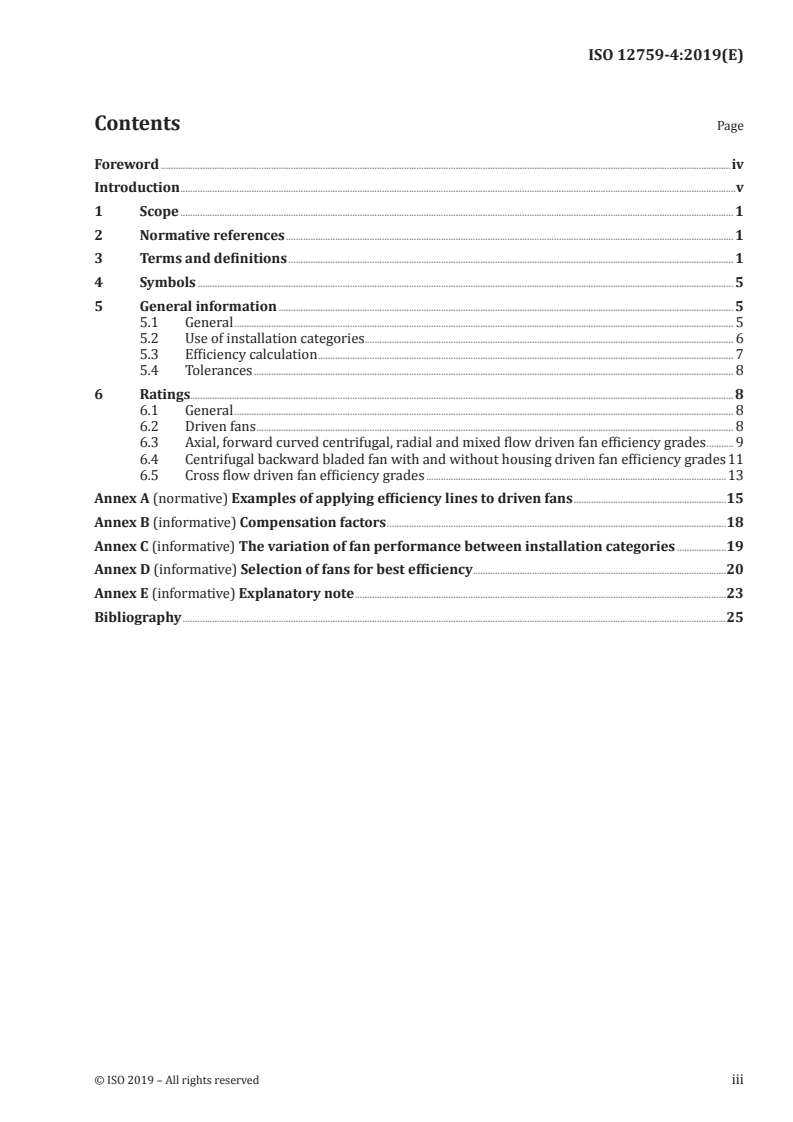

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Symbols . 5
5 General information . 5
5.1 General . 5
5.2 Use of installation categories . 6
5.3 Efficiency calculation . 7
5.4 Tolerances . 8
6 Ratings. 8
6.1 General . 8
6.2 Driven fans . 8
6.3 Axial, forward curved centrifugal, radial and mixed flow driven fan efficiency grades . 9
6.4 Centrifugal backward bladed fan with and without housing driven fan efficiency grades 11
6.5 Cross flow driven fan efficiency grades .13
Annex A (normative) Examples of applying efficiency lines to driven fans .15
Annex B (informative) Compensation factors .18
Annex C (informative) The variation of fan performance between installation categories .19
Annex D (informative) Selection of fans for best efficiency .20
Annex E (informative) Explanatory note .23
Bibliography .25

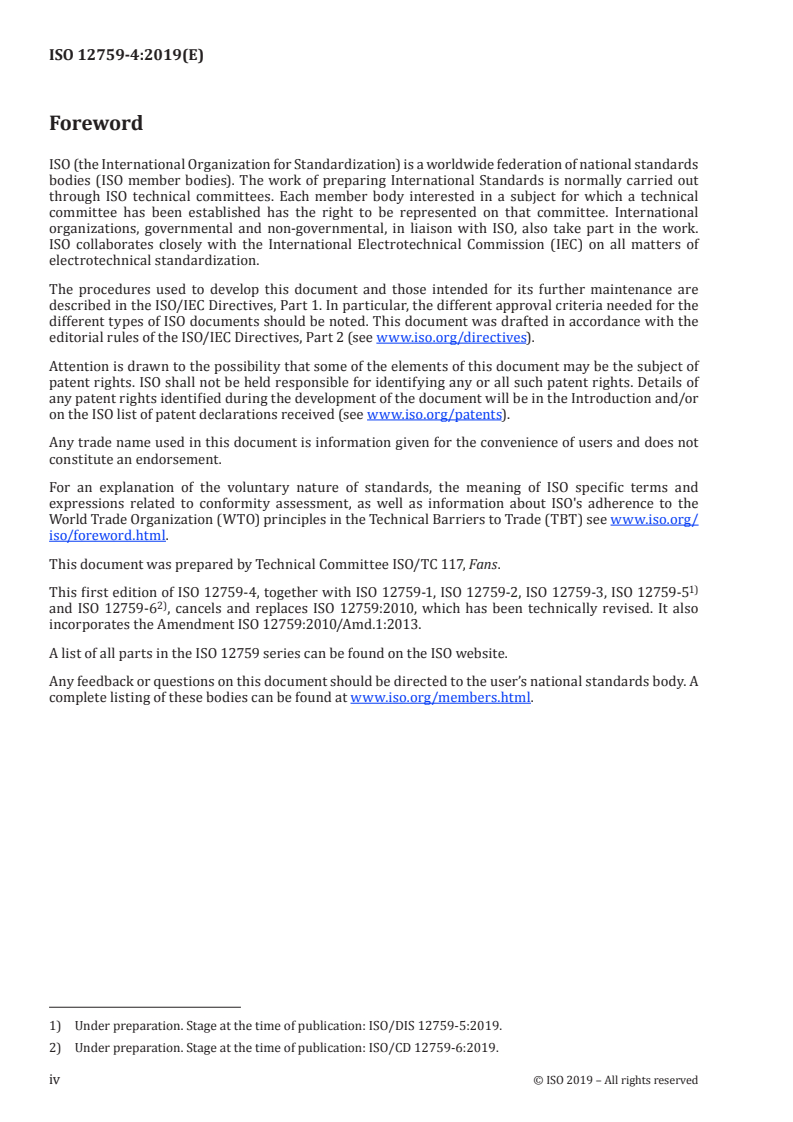

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso .org/
iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 117, Fans.
1)
This first edition of ISO 12759-4, together with ISO 12759-1, ISO 12759-2, ISO 12759-3, ISO 12759-5
2)
and ISO 12759-6 , cancels and replaces ISO 12759:2010, which has been technically revised. It also
incorporates the Amendment ISO 12759:2010/Amd.1:2013.
A list of all parts in the ISO 12759 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
1) Under preparation. Stage at the time of publication: ISO/DIS 12759-5:2019.
2) Under preparation. Stage at the time of publication: ISO/CD 12759-6:2019.
iv © ISO 2019 – All rights reserved
Introduction
The last decade has seen an escalation in the price and an increasing recognition of the finite life of
many of the fossil fuels currently used. There is also a belief by many that climatic change is due to
increasing levels of carbon dioxide in the atmosphere. This has led to many nations reviewing methods
of energy generation and usage.
To maintain economic growth there is therefore a need to promote energy efficiency. This requires
better selection of equipment by users and thus better design of this equipment by manufacturers.
Fans of all types are used for ventilation, air conditioning, process engineering – drying, pneumatic
conveying – combustion air supply and agriculture. Indeed, the energy use of fans has been calculated
to account for nearly 20 % of the global electricity usage.
The fan industry is global in nature, with a considerable degree of exporting and licensing. To ensure
that the definitive fan performance characteristics are common throughout the world, a series of
standards has been developed. It is the belief of the industry that there is now a need for minimum
efficiency standards to be recognised. To encourage their implementation, a classification system is
proposed which incorporates a series of efficiency bands. With improvements in technology and
manufacturing processes, the minimum efficiency levels could be reviewed and increased over time.
This document can be used by legislators or regulatory bodies for defining future energy-saving targets.
INTERNATIONAL STANDARD ISO 12759-4:2019(E)
Fans — Efficiency classification for fans —
Part 4:
Driven fans at maximum operating speed
1 Scope
This document establishes a system for the classification of fan efficiency for all fan types driven by
motors of nominal rating 0,125 kW and above. It applies to driven fans only, but not to the system
(finished original equipment manufacturer’s product, for example box fans and roof fans or ventilation
system) in which they might be installed. This document describes a number of different procedures
to classify the efficiency of a fan or to apply a minimum efficiency limit (MEL). Those procedures are
described in:
— ISO 12759-3;
— this document (ISO 12759-4);
— ISO 12759-5;
— ISO 12759-6.
There is no method described to compare these classifications and MEL’s.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 5801:2017, Fans — Performance testing using standardized airways
ISO 13348:2007, Industrial fans — Tolerances, methods of conversion and technical data presentation
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
3.1
fan
rotary-bladed machine that receives mechanical energy and utilizes it by means of one or more
impellers fitted with blades to maintain a continuous flow of air or other gas passing through it and
whose work per unit mass does not normally exceed 25 kJ/kg
Note 1 to entry: Fans are defined according to their installation category, function, fluid path and operating
conditions (see ISO 13349).
[SOURCE: ISO 13349:2010, 3.1.1, — Notes to entry 1 and 3 were deleted.]
3.2
fan size
nominal diameter of the impeller
3.3
drive
mechanism used to power the fan which includes the motor, belt, couplings, chains, transmission
and VFDs
EXAMPLE Transmission drive and motor drive.
3.4
driven fan
impeller fitted to or connected to a motor, with or without a drive mechanism, housing or means of
variable speed drive
Note 1 to entry: See Figure 1.
3.5
air
working fluid for tests with standardized airways shall be atmospheric air
[SOURCE: ISO 5801:2017, 3.1]
3.6
installation category A
installation with free inlet and free outlet with a partition
[SOURCE: ISO 13349:2010, 3.4.1, modified — References to ISO 5801 and ISO 5802 were deleted.]
3.7
installation category B
installation with free inlet and ducted outlet
[SOURCE: ISO 13349:2010, 3.4.2, modified — References to ISO 5801 and ISO 5802 were deleted.]
3.8
installation category C
installation with ducted inlet and free outlet
[SOURCE: ISO 13349:2010, 3.4.3, modified — References to ISO 5801 and ISO 5802 were deleted.]
3.9
installation category D
installation with ducted inlet and ducted outlet
[SOURCE: ISO 13349:2010, 3.4.4, modified — References to ISO 5801 and ISO 5802 were deleted.]
3.10
density at fan inlet
ρ
fluid density calculated from the absolute pressure and the static temperature at the fan inlet
3.11
fan pressure
p
f
difference between the stagnation pressure at the fan outlet and the stagnation pressure at the fan inlet
2 © ISO 2019 – All rights reserved
3.12
mass flow rate
q
m
mean value, over time, of the mass of air which passes through the specified airway cross-section per
unit of time
3.13
inlet volume flow rate
q
v1
mass flow rate at the inlet divided by the corresponding mean value, over time, of the average density
at the inlet
3.14
fan work per unit mass
W
m
increase in mechanical energy per unit mass of fluid passing through the fan
3.15
compressibility coefficient
k
p
ratio of the mechanical work done by the fan on the air to the work that would be done on an
incompressible fluid with the same mass flow, inlet density and pressure ratio
3.16
fan air power
P
u
conventional output power which is the product of the mass flow rate and the fan work per unit mass,
or the product of the inlet volume flow rate, the compressibility coefficient and the fan pressure
3.17
fan static air power
P
us
conventional output power which is the product of the mass flow rate and the fan work per unit mass,
or the product of the inlet volume flow rate, the compressibility coeffi
...

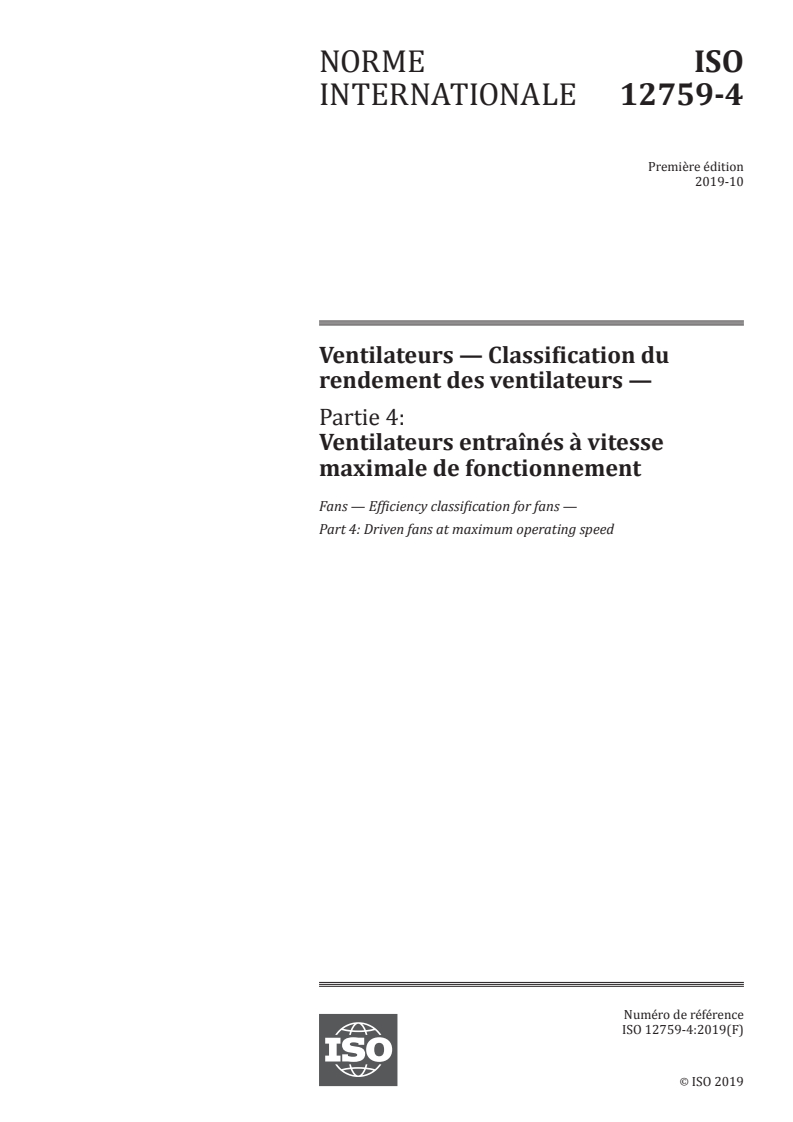

NORME ISO
INTERNATIONALE 12759-4
Première édition
2019-10
Ventilateurs — Classification du
rendement des ventilateurs —
Partie 4:
Ventilateurs entraînés à vitesse
maximale de fonctionnement
Fans — Efficiency classification for fans —
Part 4: Driven fans at maximum operating speed
Numéro de référence
©
ISO 2019
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés

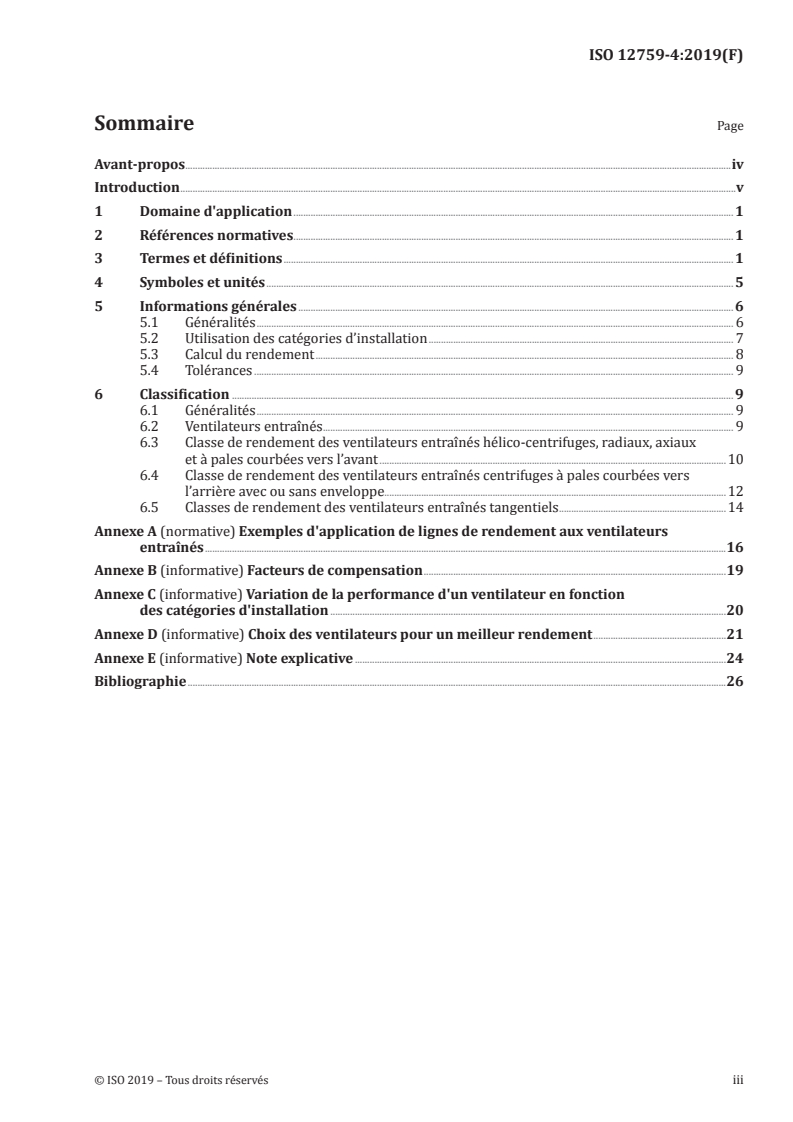

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Symboles et unités . 5
5 Informations générales . 6
5.1 Généralités . 6
5.2 Utilisation des catégories d’installation . 7
5.3 Calcul du rendement . 8
5.4 Tolérances . 9
6 Classification . 9
6.1 Généralités . 9
6.2 Ventilateurs entraînés . 9
6.3 Classe de rendement des ventilateurs entraînés hélico-centrifuges, radiaux, axiaux
et à pales courbées vers l’avant .10
6.4 Classe de rendement des ventilateurs entraînés centrifuges à pales courbées vers
l’arrière avec ou sans enveloppe . .12
6.5 Classes de rendement des ventilateurs entraînés tangentiels .14
Annexe A (normative) Exemples d'application de lignes de rendement aux ventilateurs
entraînés .16
Annexe B (informative) Facteurs de compensation .19
Annexe C (informative) Variation de la performance d'un ventilateur en fonction
des catégories d'installation .20
Annexe D (informative) Choix des ventilateurs pour un meilleur rendement .21
Annexe E (informative) Note explicative .24
Bibliographie .26

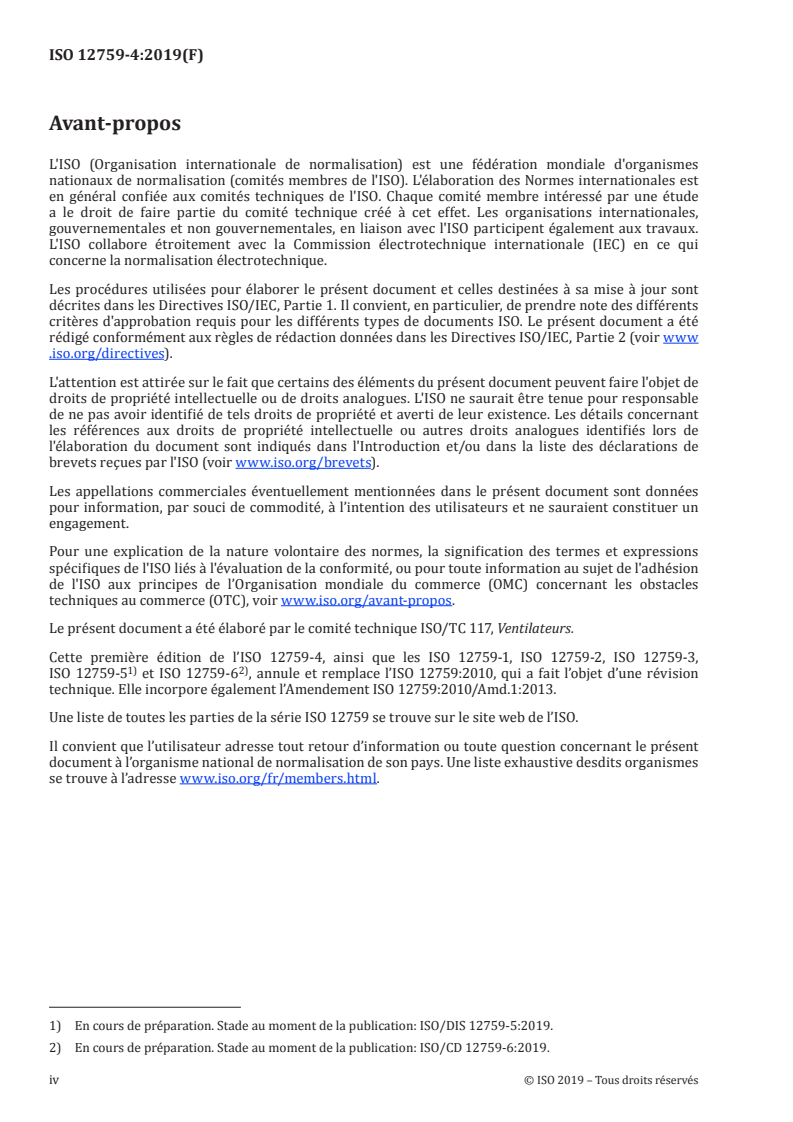

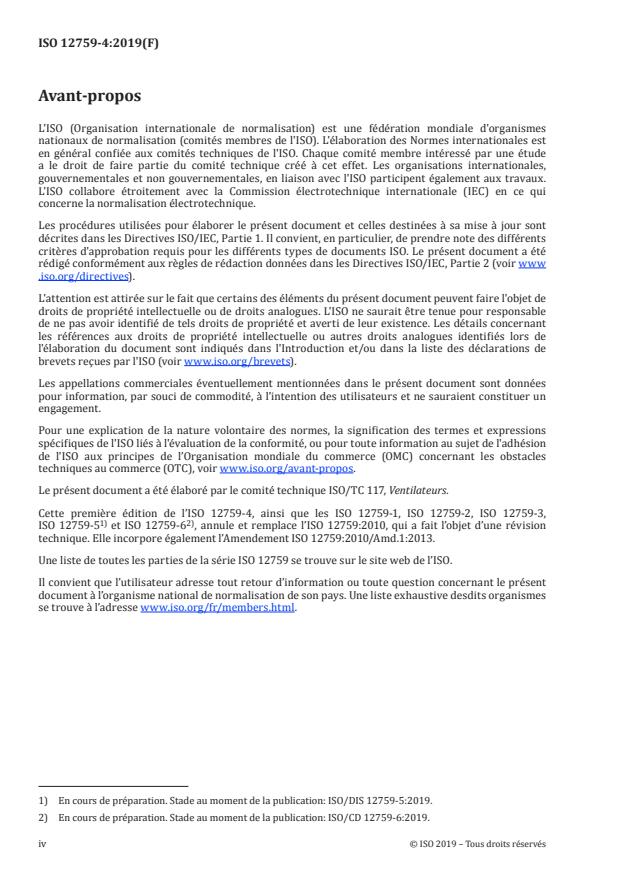

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 117, Ventilateurs.
Cette première édition de l’ISO 12759-4, ainsi que les ISO 12759-1, ISO 12759-2, ISO 12759-3,
1) 2)
ISO 12759-5 et ISO 12759-6 , annule et remplace l’ISO 12759:2010, qui a fait l’objet d’une révision
technique. Elle incorpore également l’Amendement ISO 12759:2010/Amd.1:2013.
Une liste de toutes les parties de la série ISO 12759 se trouve sur le site web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html.
1) En cours de préparation. Stade au moment de la publication: ISO/DIS 12759-5:2019.
2) En cours de préparation. Stade au moment de la publication: ISO/CD 12759-6:2019.
iv © ISO 2019 – Tous droits réservés
Introduction
Au cours des dix dernières années, on a assisté à une escalade des prix, et à une prise de conscience
accrue des ressources limitées que constituent de nombreux combustibles fossiles actuellement utilisés.
On pense également que le changement climatique est dû à une augmentation du niveau de dioxyde
de carbone dans l'atmosphère. Tout cela a conduit de nombreuses nations à revoir leurs méthodes de
production et d'utilisation de l'énergie.
Afin de maintenir la croissance économique, il est donc nécessaire de promouvoir l'efficacité
énergétique. Cela implique que les utilisateurs choisissent mieux leurs équipements, mais également
que les fabricants en améliorent la conception.
Des ventilateurs de tous types sont utilisés pour la ventilation, la climatisation, l’ingénierie des procédés
(séchage, transport pneumatique), l'alimentation en air de combustion, et l’agriculture. En fait, des
calculs ont montré que la consommation d'énergie par les ventilateurs représentait près de 20 % de la
consommation mondiale d’électricité.
L'industrie des ventilateurs est mondiale, avec un pourcentage important d'exportations et de
concessions de licences. Afin de garantir que les caractéristiques de la performance définitive des
ventilateurs sont les mêmes dans le monde entier, une série de normes a été élaborée. Ce secteur
industriel pense qu'il est désormais nécessaire de prendre en considération les normes de rendement
minimal. Afin d'encourager leur mise en œuvre, un système de classification, constitué d'une série de
plages de rendement, est proposé. En fonction des améliorations des technologies et des procédés de
fabrication, les classes de rendement minimal pourront être révisées et augmentées par la suite.
Le présent document peut être utilisé par les législateurs ou les autorités réglementaires dans le but de
définir les objectifs d’avenir en matière d’économie d’énergie.
NORME INTERNATIONALE ISO 12759-4:2019(F)
Ventilateurs — Classification du rendement des
ventilateurs —
Partie 4:
Ventilateurs entraînés à vitesse maximale de
fonctionnement
1 Domaine d'application
Le présent document établit un système de classification du rendement de tous les types de ventilateurs
entraînés par des moteurs dont la puissance nominale est de 125 kW et au-delà. Il est applicable aux
ventilateurs (entraînés) uniquement. Il n’est pas applicable au système dans lequel les ventilateurs sont
installés (produits finis du fabricant d’équipement d’origine, par exemple, les ventilateurs en caisson,
les ventilateurs de toiture ou le système de ventilation). Le présent document décrit un nombre de
procédures variées permettant de classifier le rendement d’un ventilateur ou d’appliquer une limite de
rendement minimale (MEL). Ces procédures sont décrites dans:
— ISO 12759-3;
— le présent document (ISO 12759-4);
— ISO 12759-5;
— ISO 12759-6.
Il n’existe pas de méthode décrite permettant de comparer ces classifications et les MEL.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 5801:2017, Ventilateurs — Essais aérauliques sur circuits normalisés
ISO 13348:2007, Ventilateurs industriels — Tolérances, méthodes de conversion et présentation des
données techniques
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/
3.1
ventilateur
turbomachine qui reçoit de l'énergie mécanique et l'utilise à l'aide d'une ou plusieurs roues à aubes de
manière à entretenir un écoulement continu d'air ou d'un autre gaz qui le traverse et dont le travail
massique ne dépasse pas normalement 25 kJ/kg
Note 1 à l'article: Les ventilateurs sont définis en fonction de leur catégorie d'installation, de leur fonction, de la
trajectoire du fluide et des conditions de fonctionnement (voir l'ISO 13349).
[SOURCE: ISO 13349:2010, 3.1.1, — Les Notes à l’article 1 et 3 ont été supprimées.]
3.2
taille de ventilateur
diamètre nominal de la roue
3.3
entraînement
mécanisme utilisé pour entraîner le ventilateur, qui inclue le moteur, la courroie, les accouplements, les
chaînes, la transmission et les VFD
EXEMPLE Entraînement par transmission et entraînement moteur.
3.4
ventilateur entraîné
roue installée sur ou reliée à un moteur, avec ou sans un système d'entraînement, une enveloppe ou un
variateur de vitesse
Note 1 à l'article: Voir la Figure 1.
3.5
air
dans le cas d’essais sur circuits aérauliques normalisés, le fluide utilisé doit être l’air atmosphérique
[SOURCE: ISO 5801:2017, 3.1]
3.6
catégorie d'installation A
installation à aspiration libre et refoulement libre ave
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
