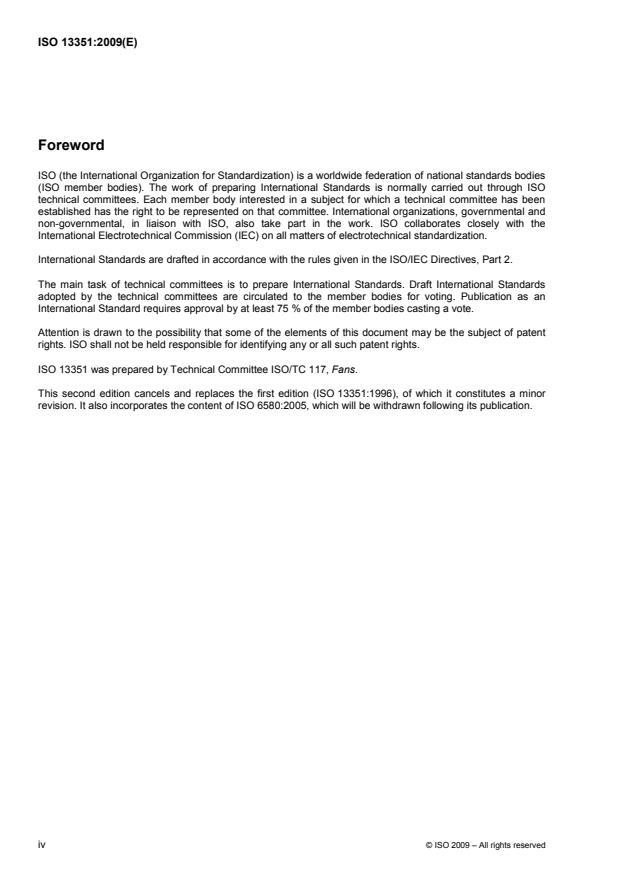

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 13351 was prepared by Technical Committee ISO/TC 117, Fans.
This second edition cancels and replaces the first edition (ISO 13351:1996), of which it constitutes a minor
revision. It also incorporates the content of ISO 6580:2005, which will be withdrawn following its publication.
iv © ISO 2009 – All rights reserved
Introduction
This International Standard gives dimensional details of circular and rectangular flanges of fans in addition to
specifying the fan size designation. For circular flanges, the values specified in ISO 6580 have been retained
for light-duty fans, in parallel with those values given in Tables 3 and 4 for medium- and heavy-duty fans.
While it does not constrain the manufacturer's choice of flange details, this International Standard facilitates
interchangeability, thereby helping to reduce technical barriers to trade.
Throughout this International Standard, the principal dimensions are based on the rounded values of preferred
numbers given in ISO 497.
INTERNATIONAL STANDARD ISO 13351:2009(E)
Fans — Dimensions
1 Scope
This International Standard specifies the dimensions of the circular and rectangular flanges of
general-purpose fans, as well as the fan size designations. It is not applicable to cross-flow fans or to fan
appliances used for individual household or similar applications.
For circular flanges, it provides for three different flange series: one for light-duty casing thicknesses, another
for medium-duty fans and the third for heavy-duty fans as used on sea-going vessels or in heavy industry.
In order not to restrict fan design unduly, only the pitch diameter, hole numbers and hole diameters are
specified. Flange thickness, as well as internal and external flange diameters, may be chosen freely within the
limits of good engineering practice.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 3, Preferred numbers — Series of preferred numbers
ISO 13349, Industrial fans — Vocabulary and definitions of categories
3 Terms, definitions and symbols
For the purposes of this document, the terms and definitions given in ISO 13349 and the following terms,
definitions and symbols apply.
3.1
light-duty fan
fan suitable for air that is non-toxic, not saturated, non-corrosive, non-flammable, free from abrasive particles,
and not exceeding a temperature of 80 °C, or 40 °C if the motor or the fan bearings are in the air stream, and
for pressures up to 2 kPa
NOTE See Table 1.
3.2
medium-duty fan
fan with flange dimensions as specified in Figure 4 and Table 2 and suitable for pressures up to 10 kPa
3.3
heavy-duty fan
fan with larger flange dimensions as specified in Figure 4 and Table 3 and suitable for pressures up to 40 kPa
3.4
nominal impeller tip diameter
D
diameter of the impeller tip on which the design of the fan is based
NOTE See Figures 1 to 3.
D nominal impeller tip diameter, in millimetres (see Figures 1 to 3)
D actual impeller tip diameter, in millimetres (see Figures 1 to 3)
R
d pitch circle diameter, in millimetres
d hole diameter, in millimetres
d bolt diameter, in millimetres
d washer diameter, in millimetres
e casing thickness, in millimetres
g hole offset, in millimetres
l arc length between bolt holes, in millimetres
N number of holes
P pitch
α angle between bolt holes, in degrees
Figure 1 — Impeller — Centrifugal fan
2 © ISO 2009 – All rights reserved
Figure 2 — Impeller — Axial-flow fan
a
Usually, D = D
R
Figure 3 — Impeller — Mixed-flow fan
4 Requirements
4.1 General
This International Standard adopts the Renard R 20 series according to ISO 497 as the nominal dimensions
for impeller tip diameters, the inside diameters of circular flanges and the inside lengths of the sides of
rectangular flanges. It takes into account the maximum casing thicknesses likely to be used for
general-purpose fans, as well as typical manufacturing tolerances representative of engineering “good
practice”.
The smallest practical pitch circle diameter can be related to the inside diameter of the casing, the casing
thickness, the size of the weld fillet or bend radius at the junction of the flange and the casing, and the normal
washer diameter. Light-duty circular flanges might not be suitable for the use of open-ended spanners in all
cases.
This International Standard accepts that the number and diameter of bolts or screws cannot be established on
a theoretical basis. Practical experience of satisfactory service, optimum cost of installation and manufacture,
as well as dimensional tolerances of production are the most important considerations.
The dimensions of circular and rectangular flanges are given in sizes corresponding to nominal diameters
from 100 mm to 2 000 mm. In the smaller sizes (below about 200 mm) flange details may be determined by
the customer's specification. However, where this is not the case, then the specifications of this International
Standard are to be applied.
4.2 Circular flanges
The number of flange holes is divisible by four to permit the orientation of cylindrical cased fans at positions of
90°. The holes are disposed equally on each side of the centrelines of the fan. This permits a flange to be
divided in half if a split casing is required. It also allows better access to the fixings on the remote side of a fan
in a confined installation.
When an intermediate fan size is required, the R 40 series in accordance with ISO 3 shall be used to obtain
the nominal inside diameter. The flange details shall be interpreted from the next larger R 20 size.
In exceptional circumstances, when even smaller increments of fan size are required, it is recommended that
the R 80 series be used.
See Figure 4.
Figure 4 — Dimensions — Circular flanges
4 © ISO 2009 – All rights reserved
Table 1 — Dimensions — Circular flanges — Light-duty fans
Dimensions in millimetres
dd−
d d d d d e
N α
0 1 2 3 4 max.
100 120 10 4 90 7 M6 12,5 1,6
112 137 12,5 4 90 7 M6 12,5 2
125 150 12,5 4 90 7 M6 12,5 2
140 165 12,5 4 90 7 M6 12,5 2
160 185 12,5 4 90 7 M6 12,5 2
180 205 12,5 4 90 7 M6 12,5 2
200 225 12,5 4 90 7 M6 12,5 2
224 254 15 4 90 7 M6 12,5 2
250 280 15 4 90 10 M8 17 2,5
280 320 20 4 90 10 M8 17 2,5
315 355 20 8 45 10 M8 17 3
355 395 20 8 45 10 M8 17 3
400 450 25 8 45 12 M10 21 3
450 500 25 8 45 12 M10 21 3
500 560 30 12 30 12 M10 21 3,5
560 620 30 12 30 12 M10 21 3,5
630 690 30 12 30 12 M10 21 5
710 770 30 16 22,5 12 M10 21 5
800 860 30 16 22,5 12 M10 21 5
900 970 35 16 22,5 15 M12 24 6
1 000 1 070 35 16 22,5 15 M12 24 6
1 120 1 190 35 20 18 15 M12 24 6
1 250 1 320 35 20 18 15 M12 24 6
1 400 1 470 35 20 18 15 M12 24 6
1 600 1 680 40 24 15 19 M16 30 8
1 800 1 880 40 24 15 19 M16 30 8
2 000 2 080 40 24 15 19 M16 30 8
Table 2 — Dimensions — Circular flanges — Medium-duty fans
Dimensions in millimetres
dD−
1 a
a
d d d d
D N α l e
1 2 3 4
100 139 19,5 4 90 109 9,5 M8 17 1,5 u e u 6
112 151 19,5 4 90 119 9,5 M8 17 1,5 u e u 6
125 165 20 4 90 130 9,5 M8 17 1,5 u e u 6
140 182 21 8 45 71 11,5 M10 21 1,5 u e u 6
160 200 20 8 45 79 11,5 M10 21 1,5 u e u 6
180 219 19,5 8 45 86 11,5 M10 21 1,5 u e u 6
200 241 20,5 8 45 95 11,5 M10 21 1,5 u e u 6
224 265 20,5 8 45 104 11,5 M10 21 1,5 u e u 6
250 292 21 8 45 115 11,5 M10 21 1,5 u e u 6
280 332 26 8 45 130 11,5 M10 21 1,5 u e u 6
315 366 25,5 8 45 144 11,5 M10 21 1,5 u e u 6
355 405 25 8 45 159 11,5 M10 21 1,5 u e u 6
400 448 24 12 30 117 11,5 M10 21 1,5 u e u 6
450 497 23,5 12 30 130 11,5 M10 21 1,5 u e u 6
500 551 25,5 12 30 144 11,5 M10 21 1,5 u e u 6
560 629 34,5 16 22,5 124 14 M12 24 2 u e u 6
630 698 34 16 22,5 137 14 M12 24 2 u e u 6
710 775 32,5 16 22,5 152 14 M12 24 2,5 u e u 6
800 869 34,5 24 15 113 14 M12 24 2,5 u e u 6
900 958 29 24 15 125 14 M12 24 3 u e u 6
1 000 1 067 33,5 24 15 140 14 M12 24 3 u e u 6
1 120 1 200 40 32 11,25 118 18 M16 30 4 u e u 6
1 250 1 337 43,5 32 11,25 131 18 M16 30 4 u e u 6
1 400 1 475 37,5 32 11,25 145 18 M16 30 5 u e u 6
1 600 1 675 37,5 40 9 132 18 M16 30 5 u e u 6
1 800 1 875 37,5 40 9 147 18 M16 30 6
2 000 2 073 36,5 40 9 163 18 M16 30 6
a
Given for information.
6 © ISO 2009 – All rights reserved
Table 3 — Dimensions — Circular flanges — Heavy-duty fans
Dimensions in millimetres
dD−
1 a
a
d d d d
D N α l e
1 2 3 4
250 325 37,5 12 30 85 14,5 M12 24
280 355 37,5 12 30 93 14,5 M12 24
315 390 37,5 12 30 102 14,5 M12 24
355 430 37,5 16 22,5 84 14,5 M12 24
400 475 37,5 16 22,5 93 14,5 M12 24
450 525 37,5 20 18 82 14,5 M12 24
500 575 37,5 20 18 90 14,5 M12 24
560 650 45 20 18 102 18,5 M16 30
630 720 45 20 18 113 18,5 M16 30
8 u e u 10
710 800 45 20 18 126 18,5 M16 30
800 890 45 24 15 116 18,5 M16 30
900 990 45 24 15 130 18,5 M16 30
1 000 1 090 55 28 12,85 122 18,5 M16 30
1 120 1 230 55 28 12,85 138 24 M20 37
1 250 1 360 55 28 12,85 153 24 M20 37
1 400 1 510 55 32 11,25 148 24 M20 37
1 600 1 710 55 36 10 149 24 M20 37
1 800 1 910 55 40 9 150 24 M20 37
a
Given for information.
4.3 Rectangular flanges
The objective of the system is to
...
NORME ISO
INTERNATIONALE 13351
Deuxième édition
2009-11-15
Ventilateurs — Dimensions
Fans — Dimensions
Numéro de référence
©
ISO 2009
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2009
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2009 – Tous droits réservés
Sommaire Page
Avant-propos. iv
Introduction . v
1 Domaine d'application. 1
2 Références normatives . 1
3 Termes, définitions et symboles. 1
4 Caractéristiques requises. 3
4.1 Généralités . 3
4.2 Caractéristiques des brides circulaires. 4
4.3 Caractéristiques des brides rectangulaires. 7
4.4 Désignation de la taille d'un ventilateur . 12
Bibliographie . 13
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 13351 a été élaborée par le comité technique ISO/TC 117, Ventilateurs.
Cette deuxième édition annule et remplace la première édition (ISO 13351:1996), qui a fait l'objet d'une
révision mineure. Elle incorpore également le contenu de l'ISO 6580:2005 qui sera annulée lors de la
publication de la présente Norme internationale.
iv © ISO 2009 – Tous droits réservés
Introduction
La présente Norme internationale donne des précisions sur les dimensions des brides circulaires et
rectangulaires tout en indiquant la signification de la désignation de la taille d'un ventilateur. Pour les brides
circulaires, les valeurs spécifiées dans l'ISO 6580 ont été retenues pour les ventilateurs de faible puissance
en parallèle avec celles données dans les Tableaux 3 et 4 pour les ventilateurs de moyenne et de forte
puissance.
Bien qu'elle ne force pas le choix du fabricant pour les détails de la bride, la présente Norme internationale
facilite l'interchangeabilité et donc offre une aide pour la réduction des barrières techniques au libre-échange.
Dans toute la présente Norme internationale, les dimensions principales sont fondées sur les valeurs
arrondies des nombres normaux donnés dans l'ISO 497.
NORME INTERNATIONALE ISO 13351:2009(F)
Ventilateurs — Dimensions
1 Domaine d'application
La présente Norme internationale spécifie les dimensions des brides circulaires et des brides rectangulaires
pour les ventilateurs à usage courant, ainsi que les désignations de la taille des ventilateurs. Elle ne
s'applique pas aux ventilateurs tangentiels, ni aux dispositifs de ventilation utilisés pour des applications
domestiques individuelles ou similaires.
Pour les brides circulaires, elle fournit trois séries de brides différentes, une pour les épaisseurs d'enveloppe
des ventilateurs de faible puissance, une deuxième pour les ventilateurs de moyenne puissance et une
troisième pour les ventilateurs de forte puissance comme ceux utilisés à bord des navires de haute mer ou
dans l'industrie lourde.
Afin de ne pas restreindre de manière excessive la conception des ventilateurs, seuls le nombre de trous, leur
diamètre et le diamètre de positionnement de leur centre sont normalisés. L'épaisseur de la bride ainsi que
ses diamètres intérieur et extérieur peuvent être choisis librement dans les limites d'une bonne pratique de
conception.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 3, Nombres normaux — Séries de nombres normaux
ISO 13349, Ventilateurs industriels — Vocabulaire et définitions des catégories
3 Termes, définitions et symboles
Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 13349 ainsi que les
suivants s'appliquent.
3.1
ventilateur de faible puissance
ventilateur convenant au transfert d'air non toxique, non saturé, non corrosif, non inflammable, exempt de
particules abrasives et dont la température n'excède pas 80 °C, ou 40 °C si le moteur ou les paliers du
ventilateur sont placés dans l'écoulement de l'air et à des pressions allant jusqu'à 2 kPa
Voir Tableau 1.
3.2
ventilateur de puissance moyenne
ventilateur pour lequel les dimensions des brides sont telles que spécifiées à la Figure 4 et dans le Tableau 2
et adaptées pour des pressions allant jusqu'à 10 kPa
3.3
ventilateur de forte puissance
ventilateur pour lequel les dimensions des brides sont plus grandes que celles spécifiées à la Figure 4 et dans
le Tableau 3 et adaptées à des pressions allant jusqu'à 40 kPa
3.4
diamètre nominal de la roue
D
diamètre de la roue servant de référence à la conception du ventilateur
Voir Figures 1 à 3.
D diamètre nominal de la roue, en millimètres (voir Figures 1 à 3)
D diamètre réel de la roue, en millimètres (voir Figures 1 à 3)
R
d diamètre du cercle de positionnement des axes de perçage, en millimètres
d diamètre des trous de passage des vis, en millimètres
d diamètre des vis, en millimètres
d diamètre de la rondelle, en millimètres
e épaisseur de l'enveloppe, en millimètres
g déport de l'axe des trous, en millimètres
l longueur d'arc entre les trous de passage des vis, en millimètres
N nombre de trous de passage des vis
P positionnement
α angle entre les trous de passage des vis, en degrés
Figure 1 — Roue — Ventilateur centrifuge
2 © ISO 2009 – Tous droits réservés
Figure 2 — Roue — Ventilateur hélicoïdal
a
Habituellement D = D
R
Figure 3 — Roue — Ventilateur hélicocentrifuge
4 Caractéristiques requises
4.1 Généralités
La présente Norme internationale adopte la série Renard R 20, telle qu'elle est spécifiée dans l'ISO 497, pour
la dimension nominale des diamètres de roue, des diamètres intérieurs des brides circulaires et des longueurs
intérieures des côtés des brides rectangulaires. Elle tient compte des épaisseurs maximales de l'enveloppe
habituellement utilisées pour les ventilateurs courants ainsi que des tolérances de fabrication représentatives
d'une «bonne pratique».
La plus petite valeur du diamètre du cercle de positionnement des axes de perçage peut dépendre du
diamètre intérieur de l'enveloppe, de l'épaisseur de celle-ci, de la dimension du cordon de soudure ou du
rayon de courbure au niveau du raccordement de la bride et de l'enveloppe, et du diamètre des rondelles
courantes. Les brides circulaires des ventilateurs de faible puissance peuvent, dans certains cas, ne pas être
adaptées à l'utilisation de clés de serrage.
La présente Norme internationale admet que ni le nombre, ni le diamètre des boulons ou des écrous ne
peuvent être déterminés d'une manière théorique. L'expérience pratique d'une utilisation satisfaisante,
l'optimisation des coûts d'installation et de fabrication, ainsi que les tolérances dimensionnelles de fabrication,
sont les éléments les plus importants à prendre en considération.
Les dimensions des brides circulaires et rectangulaires prises en compte sont celles correspondant aux
diamètres nominaux compris entre 100 mm et 2 000 mm. Dans de nombreux cas, pour les plus petites
dimensions (inférieures à environ 200 mm) les détails des brides sont déterminés par les spécifications du
client. Cependant, lorsque ce n'est pas le cas, les spécifications de la présente Norme internationale
s'appliquent.
4.2 Caractéristiques des brides circulaires
Le nombre de trous de perçage des brides est divisible par quatre afin de permettre l'emploi, pour les
ventilateurs à enveloppe cylindrique, à des positions décalées les unes des autres de 90°. Les trous sont
disposés de manière symétrique en dehors des axes principaux du ventilateur. Ceci permet d'avoir une bride
en deux parties lorsqu'une enveloppe en deux parties est requise ainsi qu'une meilleure accessibilité aux
dispositifs de fixation du côté opposé d'un ventilateur dans un espace réduit.
Au cas où des dimensions intermédiaires s'avèrent nécessaires, la série R 40 conformément à l'ISO 3 doit
être utilisée pour choisir la valeur nominale du diamètre intérieur. Les détails de la bride doivent alors être
définis à partir de la série R 20 dont la dimension est juste supérieure.
Dans des circonstances exceptionnelles où un échelonnement encore plus serré des dimensions du
ventilateur est nécessaire, il est suggéré de recourir à la série R 80.
Voir Figure 4.
Figure 4 — Dimensions — Brides circulaires
4 © ISO 2009 – Tous droits réservés
Tableau 1 — Dimensions — Brides circulaires — Ventilateurs de faible puissance
Dimensions en millimètres
dd−
d d d d d e
N α
0 1 2 3 4 max.
100 120 10 4 90 7 M6 12,5 1,6
112 137 12,5 4 90 7 M6 12,5 2
125 150 12,5 4 90 7 M6 12,5 2
140 165 12,5 4 90 7 M6 12,5 2
160 185 12,5 4 90 7 M6 12,5 2
180 205 12,5 4 90 7 M6 12,5 2
200 225 12,5 4 90 7 M6 12,5 2
224 254 15 4 90 7 M6 12,5 2
250 280 15 4 90 10 M8 17 2,5
280 320 20 4 90 10 M8 17 2,5
315 355 20 8 45 10 M8 17 3
355 395 20 8 45 10 M8 17 3
400 450 25 8 45 12 M10 21 3
450 500 25 8 45 12 M10 21 3
500 560 30 12 30 12 M10 21 3,5
560 620 30 12 30 12 M10 21 3,5
630 690 30 12 30 12 M10 21 5
710 770 30 16 22,5 12 M10 21 5
800 860 30 16 22,5 12 M10 21 5
900 970 35 16 22,5 15 M12 24 6
1 000 1 070 35 16 22,5 15 M12 24 6
1 120 1 190 35 20 18 15 M12 24 6
1 250 1 320 35 20 18 15 M12 24 6
1 400 1 470 35 20 18 15 M12 24 6
1 600 1 680 40 24 15 19 M16 30 8
1 800 1 880 40 24 15 19 M16 30 8
2 000 2 080 40 24 15 19 M16 30 8
Tableau 2 — Dimensions — Brides circulaires — Ventilateurs de puissance moyenne
Dimensions en millimètres
dD−
a a
d d d
D N α l d e
1 2 3
100 139 19,5 4 90 109 9,5 M8 17 1,5 u e u 6
112 151 19,5 4 90 119 9,5 M8 17 1,5 u e u 6
125 165 20 4 90 130 9,5 M8 17 1,5 u e u 6
140 182 21 8 45 71 11,5 M10 21 1,5 u e u 6
160 200 20 8 45 79 11,5 M10 21 1,5 u e u 6
180 219 19,5 8 45 86 11,5 M10 21 1,5 u e
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
