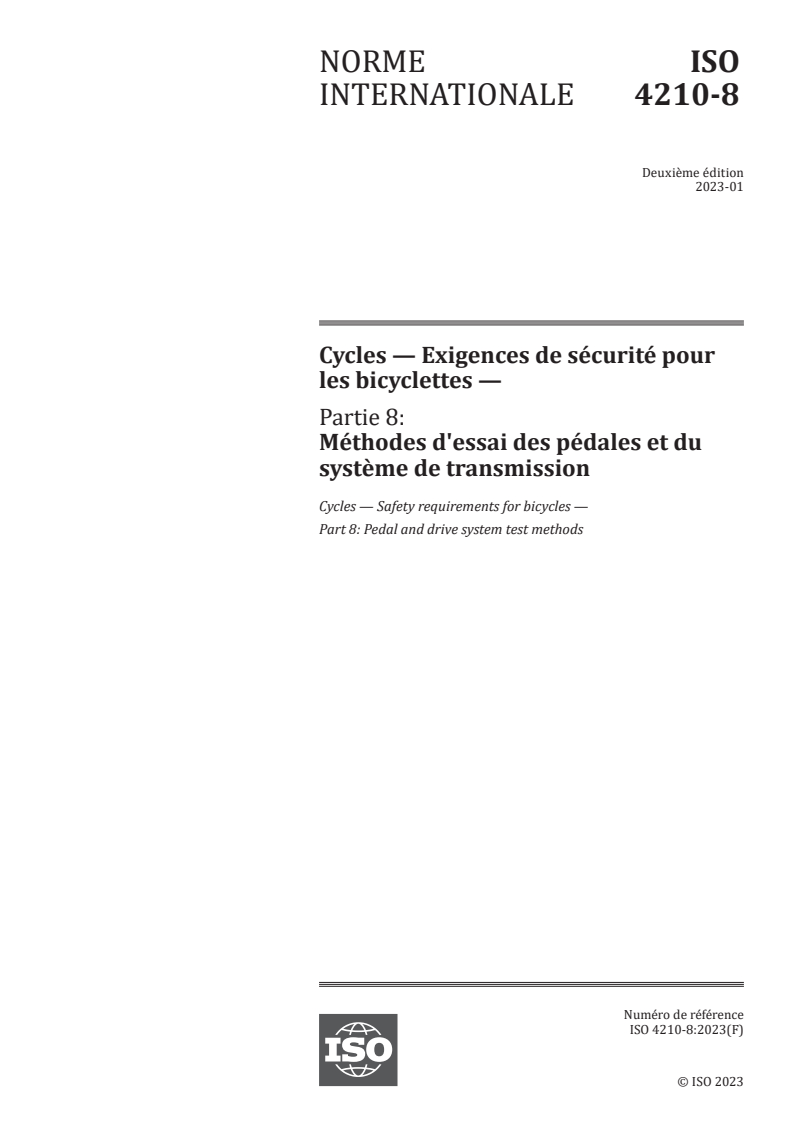

ISO 4210-8:2023

NORME ISO
INTERNATIONALE 4210-8
Deuxième édition
2023-01
Cycles — Exigences de sécurité pour
les bicyclettes —
Partie 8:
Méthodes d'essai des pédales et du
système de transmission
Cycles — Safety requirements for bicycles —
Part 8: Pedal and drive system test methods
Numéro de référence
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2023
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii

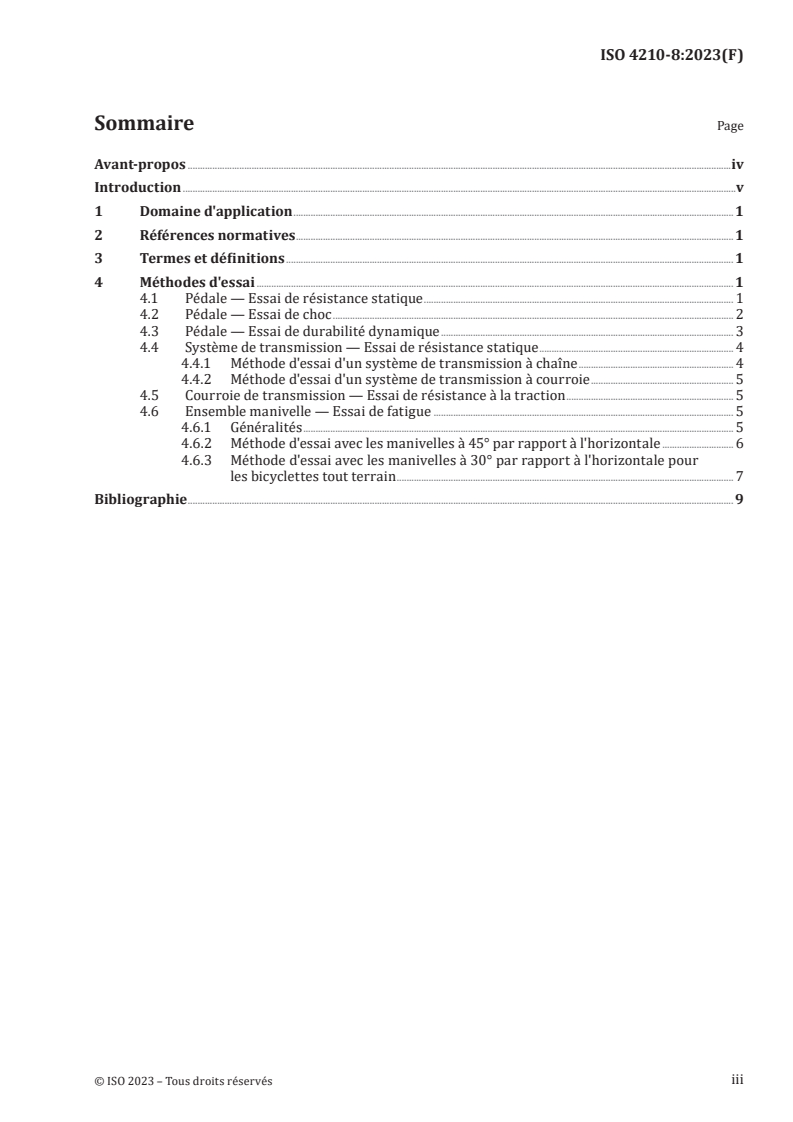

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d'application .1
2 Références normatives .1
3 Termes et définitions . 1
4 Méthodes d'essai . 1
4.1 Pédale — Essai de résistance statique . 1
4.2 Pédale — Essai de choc . 2
4.3 Pédale — Essai de durabilité dynamique . 3
4.4 Système de transmission — Essai de résistance statique . 4
4.4.1 Méthode d'essai d'un système de transmission à chaîne . 4
4.4.2 Méthode d'essai d'un système de transmission à courroie . 5
4.5 Courroie de transmission — Essai de résistance à la traction . 5
4.6 Ensemble manivelle — Essai de fatigue . 5
4.6.1 Généralités . 5
4.6.2 Méthode d'essai avec les manivelles à 45° par rapport à l'horizontale . 6
4.6.3 Méthode d'essai avec les manivelles à 30° par rapport à l'horizontale pour
les bicyclettes tout terrain . 7
Bibliographie . 9
iii

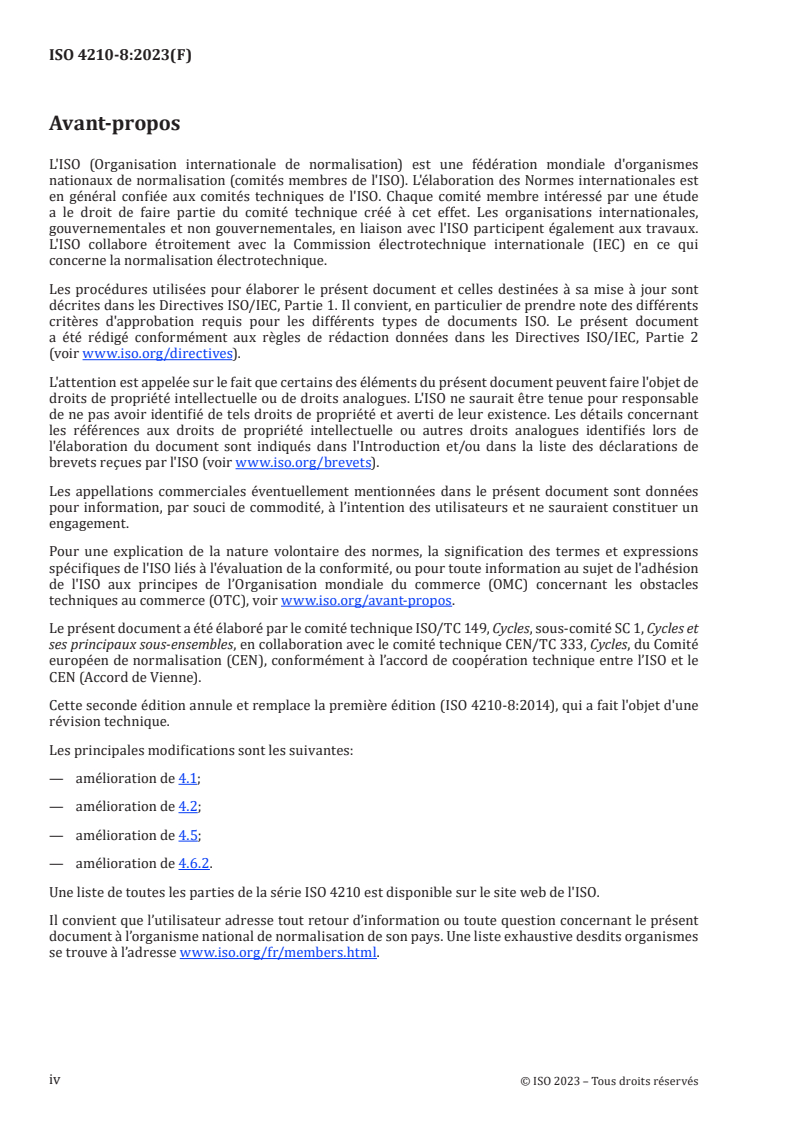

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document
a été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2
(voir www.iso.org/directives).
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 149, Cycles, sous-comité SC 1, Cycles et
ses principaux sous-ensembles, en collaboration avec le comité technique CEN/TC 333, Cycles, du Comité
européen de normalisation (CEN), conformément à l’accord de coopération technique entre l’ISO et le
CEN (Accord de Vienne).
Cette seconde édition annule et remplace la première édition (ISO 4210-8:2014), qui a fait l'objet d'une
révision technique.
Les principales modifications sont les suivantes:
— amélioration de 4.1;
— amélioration de 4.2;
— amélioration de 4.5;
— amélioration de 4.6.2.
Une liste de toutes les parties de la série ISO 4210 est disponible sur le site web de l'ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www.iso.org/fr/members.html.
iv
Introduction
Le présent document a été élaboré pour répondre à une demande présente dans le monde entier, et son
objectif est de garantir que les bicyclettes fabriquées en conformité avec celui-ci seront aussi sûres que
possible. Les essais ont été conçus pour assurer la résistance et la durabilité des différents composants
et de la bicyclette dans son ensemble, en exigeant une qualité élevée à tous les niveaux et en prenant en
compte les aspects de sécurité dès la phase de conception.
Le domaine d’application a été restreint aux questions de sécurité et a spécifiquement évité la
normalisation des composants.
Si la bicyclette est utilisée sur la voie publique, les réglementations nationales s'appliquent.
v
NORME INTERNATIONALE ISO 4210-8:2023(F)
Cycles — Exigences de sécurité pour les bicyclettes —
Partie 8:
Méthodes d'essai des pédales et du système de
transmission
1 Domaine d'application
Le présent document spécifie les méthodes d'essai des pédales et du système de transmission pour
l'ISO 4210-2.
2 Références normatives
Les documents ci-après, dans leur intégralité ou non, sont des références normatives indispensables à
l’application du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 4210-1, Cycles — Exigences de sécurité pour les bicyclettes — Partie 1: Vocabulaire
ISO 4210-3:2023, Cycles — Exigences de sécurité pour les bicyclettes — Partie 3: Méthodes d'essai
communes
IEC 60529:2001, Degrés de protection procurés par les enveloppes (code IP)
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 4210-1 s'appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
4 Méthodes d'essai
4.1 Pédale — Essai de résistance statique
Visser rigidement l'axe de pédale dans un dispositif de fixation rigide approprié avec son axe horizontal,
comme illustré à la Figure 1. Placer un bloc de charge en acier en forme de U, dimensionné comme
indiqué à la Figure 1, de sorte que son bord soit situé à 40 mm de l'extrémité de la pédale. La largeur
du bloc en U doit être telle que ses bords soient alignés avec les bords de la pédale. Le bloc de charge
doit pouvoir tourner librement, comme indiqué à la Figure 1, pour assurer un contact constant avec la
pédale.
Pour les pédales dotées de systèmes de fixation, la force peut être appliquée à un taquet fixé sur la
pédale.
Appliquer une force verticale vers le bas de 1 500 N pendant 5 min au centre du bloc de charge en forme
de U, comme illustré à la Figure 1. Relâcher la force et examiner l'axe et l'ensemble de pédale.
Pour les pédales pliantes, vérifier si le réglage du mécanisme de pliage a été modifié.
Si la pédale pliante a deux faces différentes, l'essai doit être effectué sur chaque face.
Pour les pédales avec un seul côté d'appui, l'essai doit être appliqué uniquement sur le côté d'appui.
Légende
F force verticale vers le bas
Figure 1 — Ensemble pédale/axe de pédale — Essai de résistance statique
4.2 Pédale — Essai de choc
Visser rigidement l'axe de pédale dans un dispositif de fi
...
