Rubber hoses and hose assemblies for use in oil burners — Specification

ISO 6806:2017 specifies the minimum requirements for rubber hoses and hose assemblies for use in oil burners. The following two types of hose assembly are specified. - Type 1: Hose assemblies for flux and reflux, but not for insertion between the oil burner pump and the atomizing connection; maximum working pressure 1,0 MPa (10 bar); maximum oil temperature 100 °C. - Type 2: Hose assemblies for insertion between the oil burner pump and the atomizing connection; maximum working pressure 4,0 MPa (40 bar); maximum oil temperature 100 °C. The hose assemblies specified in this document are not intended to be used, without special assessment, for purposes other than oil burner installations.

Tuyaux et flexibles en caoutchouc pour brûleurs à fuel — Spécifications

ISO 6806:2017 spécifie les exigences minimales pour les tuyaux et les flexibles en caoutchouc utilisés pour les brûleurs à fuel. Les deux types suivants de flexibles sont spécifiés. - Type 1: Flexibles pour le flux et le reflux, mais pas pour l'installation entre la pompe du brûleur et le système de pulvérisation; pression maximale de service 1,0 MPa (10 bar); température maximale du fuel 100 °C. - Type 2: Flexibles pour installation entre la pompe du brûleur et le système de pulvérisation; pression maximale de service 4,0 MPa (40 bar); température maximale du fuel 100 °C. Les flexibles spécifiés dans le présent document ne sont pas destinés à être utilisés, sans évaluation spéciale, pour d'autres applications que les installations de brûleurs à fuel.

General Information

Status
Published
Publication Date
30-May-2017
Current Stage
9092 - International Standard to be revised
Completion Date
17-Jan-2023
Ref Project

Relations

Buy Standard

Standard
ISO 6806:2017 - Rubber hoses and hose assemblies for use in oil burners -- Specification
English language
14 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 6806:2017 - Tuyaux et flexibles en caoutchouc pour bruleurs a fuel -- Spécifications
French language
14 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 6806
Fourth edition
2017-06
Rubber hoses and hose assemblies for
use in oil burners — Specification
Tuyaux et flexibles en caoutchouc pour brûleurs à fuel —
Spécifications
Reference number
ISO 6806:2017(E)
©
ISO 2017

---------------------- Page: 1 ----------------------
ISO 6806:2017(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2017, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2017 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 6806:2017(E)

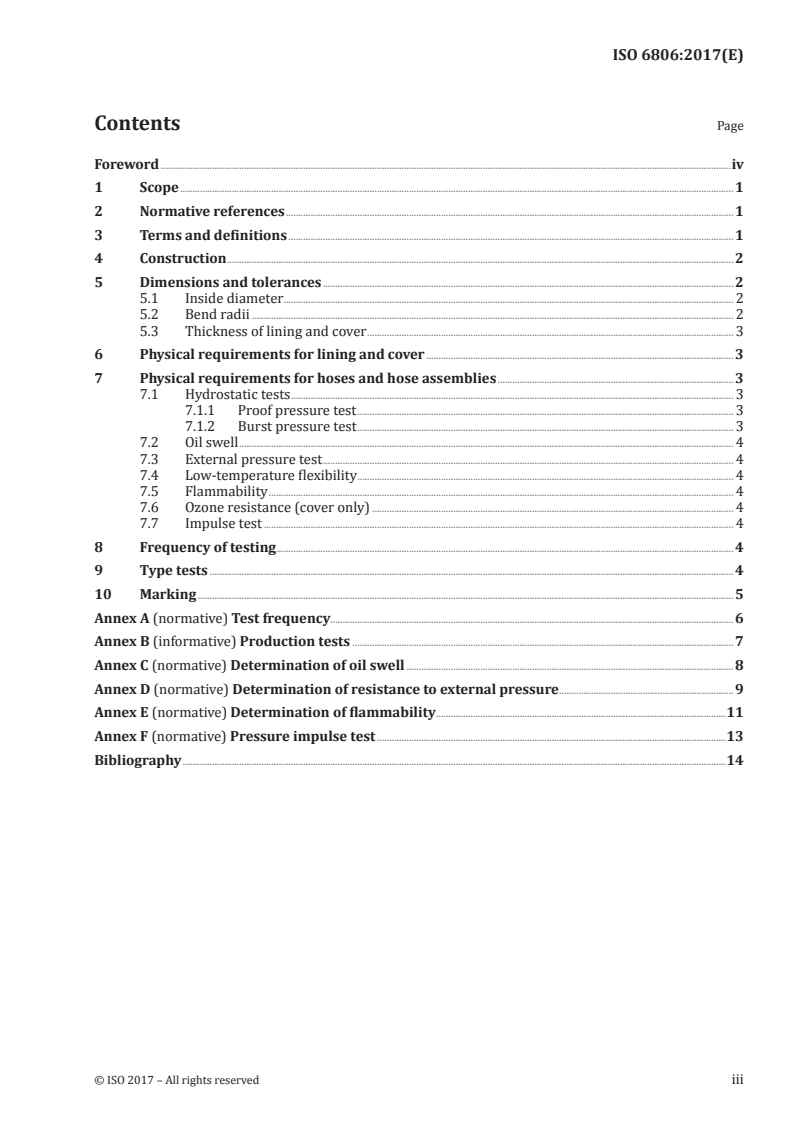

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Construction . 2
5 Dimensions and tolerances . 2
5.1 Inside diameter . 2
5.2 Bend radii . 2
5.3 Thickness of lining and cover . 3
6 Physical requirements for lining and cover . 3
7 Physical requirements for hoses and hose assemblies . 3
7.1 Hydrostatic tests . 3
7.1.1 Proof pressure test . 3
7.1.2 Burst pressure test . 3
7.2 Oil swell . 4
7.3 External pressure test . 4
7.4 Low-temperature flexibility . 4
7.5 Flammability . 4
7.6 Ozone resistance (cover only) . 4
7.7 Impulse test . 4
8 Frequency of testing . 4
9 Type tests . 4
10 Marking . 5
Annex A (normative) Test frequency. 6
Annex B (informative) Production tests . 7
Annex C (normative) Determination of oil swell . 8
Annex D (normative) Determination of resistance to external pressure .9
Annex E (normative) Determination of flammability .11
Annex F (normative) Pressure impulse test .13
Bibliography .14
© ISO 2017 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 6806:2017(E)

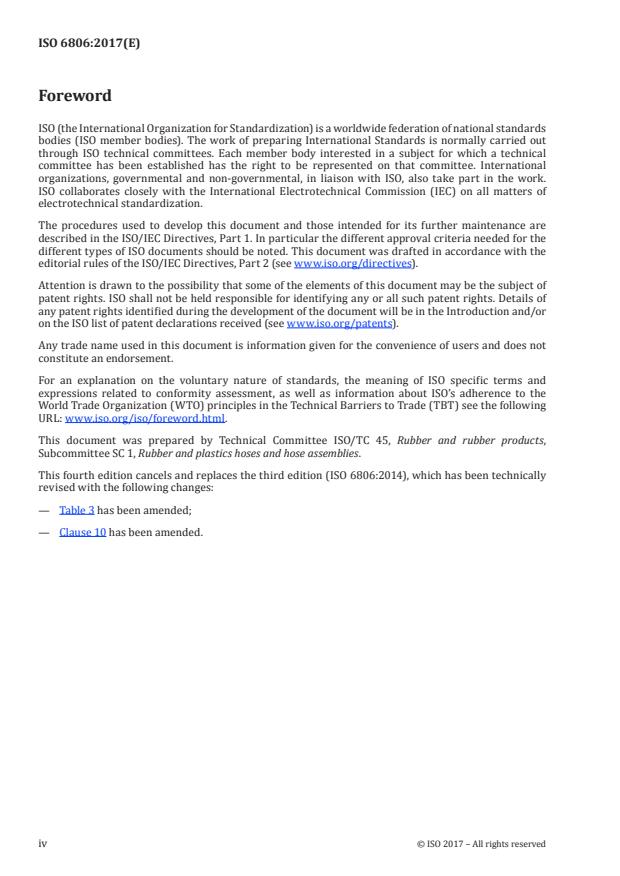

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO’s adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following
URL: w w w . i s o .org/ iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 45, Rubber and rubber products,
Subcommittee SC 1, Rubber and plastics hoses and hose assemblies.
This fourth edition cancels and replaces the third edition (ISO 6806:2014), which has been technically
revised with the following changes:
— Table 3 has been amended;
— Clause 10 has been amended.
iv © ISO 2017 – All rights reserved

---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 6806:2017(E)
Rubber hoses and hose assemblies for use in oil burners —
Specification
1 Scope
This document specifies the minimum requirements for rubber hoses and hose assemblies for use in oil
burners.
The following two types of hose assembly are specified.
— Type 1: Hose assemblies for flux and reflux, but not for insertion between the oil burner pump
and the atomizing connection; maximum working pressure 1,0 MPa (10 bar); maximum oil
temperature 100 °C.
— Type 2: Hose assemblies for insertion between the oil burner pump and the atomizing connection;
maximum working pressure 4,0 MPa (40 bar); maximum oil temperature 100 °C.
The hose assemblies specified in this document are not intended to be used, without special assessment,
for purposes other than oil burner installations.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 48, Rubber, vulcanized or thermoplastic — Determination of hardness (hardness between 10 IRHD and
100 IRHD)
ISO 1307, Rubber and plastics hoses — Hose sizes, minimum and maximum inside diameters, and tolerances
on cut-to-length hoses
ISO 1402, Rubber and plastics hoses and hose assemblies — Hydrostatic testing
ISO 1436, Rubber hoses and hose assemblies — Wire-braid-reinforced hydraulic types for oil-based or
water-based fluids — Specification
ISO 1817, Rubber, vulcanized or thermoplastic — Determination of the effect of liquids
ISO 4671, Rubber and plastics hoses and hose assemblies — Methods of measurement of the dimensions of
hoses and the lengths of hose assemblies
ISO 7326, Rubber and plastics hoses — Assessment of ozone resistance under static conditions
ISO 8330, Rubber and plastics hoses and hose assemblies — Vocabulary
ISO 10619-2:2011, Rubber and plastics hoses and tubing — Measurement of flexibility and stiffness —
Part 2: Bending tests at sub-ambient temperatures
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 8330 apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— IEC Electropedia: available at http:// www .electropedia .org/
© ISO 2017 – All rights reserved 1

---------------------- Page: 5 ----------------------
ISO 6806:2017(E)

— ISO Online browsing platform: available at http:// www .iso .org/ obp
4 Construction
Hoses in accordance with this document shall consist of either
a) an internally smooth rubber lining and an external corrosion-resistant metal braid, or
b) an internally smooth rubber lining, a reinforcement consisting of one or more layers of textile or
corrosion-resistant metal braid and a ru
...

NORME ISO
INTERNATIONALE 6806
Quatrième édition
2017-06
Tuyaux et flexibles en caoutchouc
pour brûleurs à fuel — Spécifications
Rubber hoses and hose assemblies for use in oil burners —
Specification
Numéro de référence
ISO 6806:2017(F)
©
ISO 2017

---------------------- Page: 1 ----------------------
ISO 6806:2017(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2017, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2017 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 6806:2017(F)

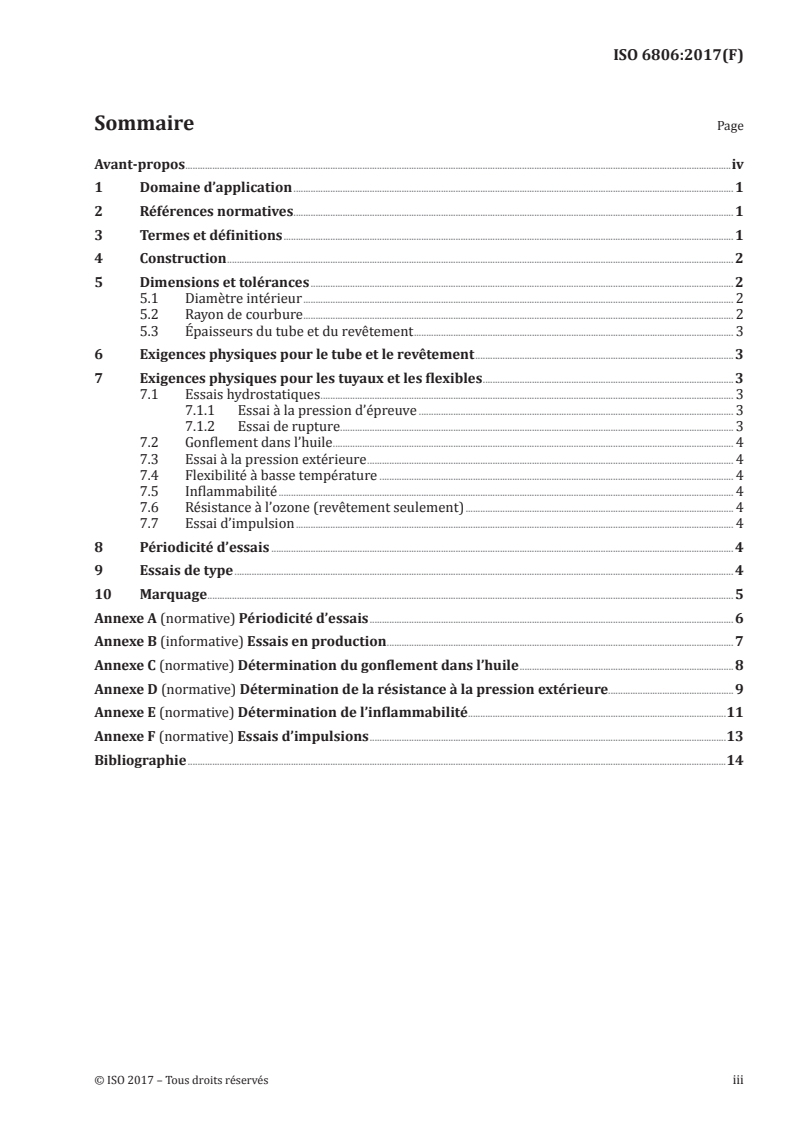

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Construction . 2
5 Dimensions et tolérances . 2
5.1 Diamètre intérieur . 2
5.2 Rayon de courbure . 2
5.3 Épaisseurs du tube et du revêtement . 3
6 Exigences physiques pour le tube et le revêtement . 3
7 Exigences physiques pour les tuyaux et les flexibles . 3
7.1 Essais hydrostatiques . 3
7.1.1 Essai à la pression d’épreuve . 3
7.1.2 Essai de rupture . . 3
7.2 Gonflement dans l’huile . 4
7.3 Essai à la pression extérieure . 4
7.4 Flexibilité à basse température . 4
7.5 Inflammabilité . 4
7.6 Résistance à l’ozone (revêtement seulement) . 4
7.7 Essai d’impulsion . 4
8 Périodicité d’essais . 4
9 Essais de type . 4
10 Marquage . 5
Annexe A (normative) Périodicité d’essais . 6
Annexe B (informative) Essais en production . 7
Annexe C (normative) Détermination du gonflement dans l’huile . 8
Annexe D (normative) Détermination de la résistance à la pression extérieure.9
Annexe E (normative) Détermination de l’inflammabilité .11
Annexe F (normative) Essais d’impulsions .13
Bibliographie .14
© ISO 2017 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 6806:2017(F)

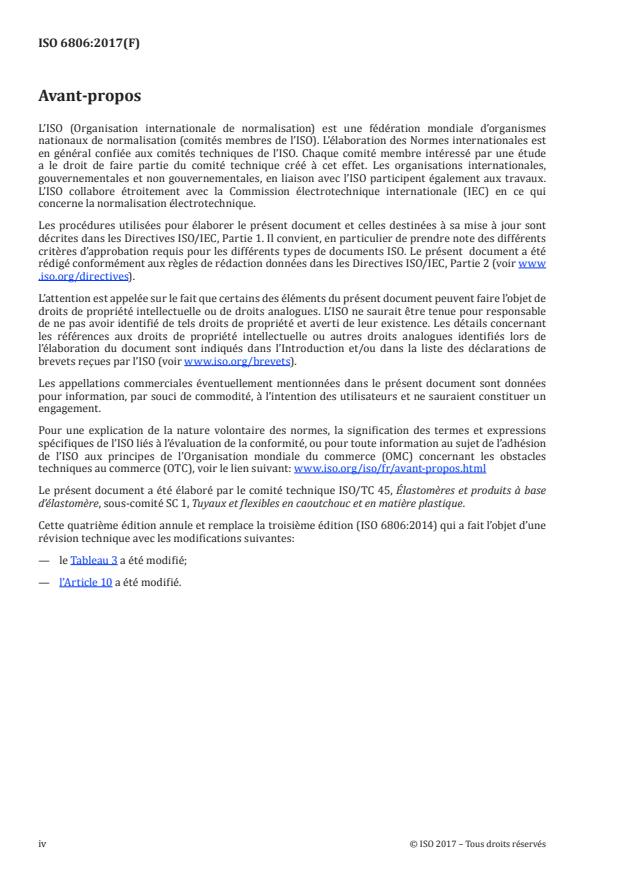

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion
de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: w w w . i s o .org/ iso/ fr/ avant -propos .html
Le présent document a été élaboré par le comité technique ISO/TC 45, Élastomères et produits à base
d’élastomère, sous-comité SC 1, Tuyaux et flexibles en caoutchouc et en matière plastique.
Cette quatrième édition annule et remplace la troisième édition (ISO 6806:2014) qui a fait l’objet d’une
révision technique avec les modifications suivantes:
— le Tableau 3 a été modifié;
— l’Article 10 a été modifié.
iv © ISO 2017 – Tous droits réservés

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 6806:2017(F)
Tuyaux et flexibles en caoutchouc pour brûleurs à fuel —
Spécifications
1 Domaine d’application
Le présent document spécifie les exigences minimales pour les tuyaux et les flexibles en caoutchouc
utilisés pour les brûleurs à fuel.
Les deux types suivants de flexibles sont spécifiés.
— Type 1: Flexibles pour le flux et le reflux, mais pas pour l’installation entre la pompe du brûleur et
le système de pulvérisation; pression maximale de service 1,0 MPa (10 bar); température maximale
du fuel 100 °C.
— Type 2: Flexibles pour installation entre la pompe du brûleur et le système de pulvérisation; pression
maximale de service 4,0 MPa (40 bar); température maximale du fuel 100 °C.
Les flexibles spécifiés dans le présent document ne sont pas destinés à être utilisés, sans évaluation
spéciale, pour d’autres applications que les installations de brûleurs à fuel.
2 Références normatives
Les documents suivants sont référencés dans le texte de sorte qu’une partie ou la totalité de leur
contenu constitue les exigences du présent document. Pour les références datées, seule l’édition citée
s’applique. Pour les références non datées, la dernière édition du document de référence s’applique (y
compris les éventuels amendements).
ISO 48, Caoutchouc vulcanisé ou thermoplastique — Détermination de la dureté (dureté comprise entre 10
DIDC et 100 DIDC)
ISO 1307, Tuyaux en caoutchouc et en plastique — Dimensions des tuyaux, diamètres intérieurs minimaux
et maximaux, et tolérances sur la longueur de coupe
ISO 1402, Tuyaux et flexibles en caoutchouc et en plastique — Essais hydrostatiques
ISO 1436, Tuyaux et flexibles en caoutchouc — Types hydrauliques avec armature de fils métalliques tressés
pour fluides à base d’huile ou à base d’eau — Spécifications
ISO 1817, Caoutchouc vulcanisé ou thermoplastique — Détermination de l’action des liquides
ISO 4671, Tuyaux et flexibles en caoutchouc et en plastique — Méthodes de mesurage des dimensions des
tuyaux et de la longueur des flexibles
ISO 7326, Tuyaux en caoutchouc et en plastique — Évaluation de la résistance à l’ozone dans des conditions
statiques
ISO 8330, Tuyaux et flexibles en caoutchouc et en plastique — Vocabulaire
ISO 10619-2:2011, Tuyaux et tubes en caoutchouc et en plastique — Mesurage de la flexibilité et de la
rigidité — Partie 2: Essais de courbure à des températures inférieures à l’ambiante
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 8330 s’appliquent.
© ISO 2017 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO 6806:2017(F)

L’ISO et l’IEC maintiennent des bases de données terminologiques pour utilisation dans le domaine de la
normalisation aux adresses suivantes:
— IEC Electropedia: disponible à http:// www .electropedia .org/
— ISO Online browsing platform: disponible à http:// www .iso .org/ obp
4 Construction
Les tuyaux conformes au présent document doivent être constitués:
a) soit d’un tube intérieur lisse en caoutchouc et d’un revêtement extérieur métallique tressé résistant
à la corrosion;
b) soit d’un tube intérieur lisse en caoutchouc, d’un renforcement constitué d’une ou de plusieurs
couches de textile ou d’une tresse métallique résistante à la corrosion et d’un revêtement extérieur
en caoutchouc.
Les tuyaux doivent être munis de raccords fixés à demeure.
Les raccords et la tresse métallique doivent être fournis avec une protection adéquate contre la
corrosion. Les métaux utilisés ne doivent pas produire de détérioration des composants caoutchouc.
5 Dimensions et tolérances
5.1 Diamètre intérieur
Le diamètre intérieur du tuyau doit être conforme aux dimensions et aux tolérances données dans le
Tableau 1, qui est conforme à l’ISO 1307 pour la dimension n
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
