Standards Content (Sample)
INTERNATIONAL ISO/IEC
STANDARD 18047-6
First edition
2012-08-01
Information technology — Radio
frequency identification device
conformance test methods —
Part 6:
Test methods for air interface
communications at 860 MHz to 960 MHz
Technologies de l'information — Méthodes d'essai de conformité du
dispositif d'identification de radiofréquence —
Partie 6: Méthodes d'essai pour des communications d'une interface
d'air à 860 MHz et jusqu'à 960 MHz
Reference number
©
ISO/IEC 2012

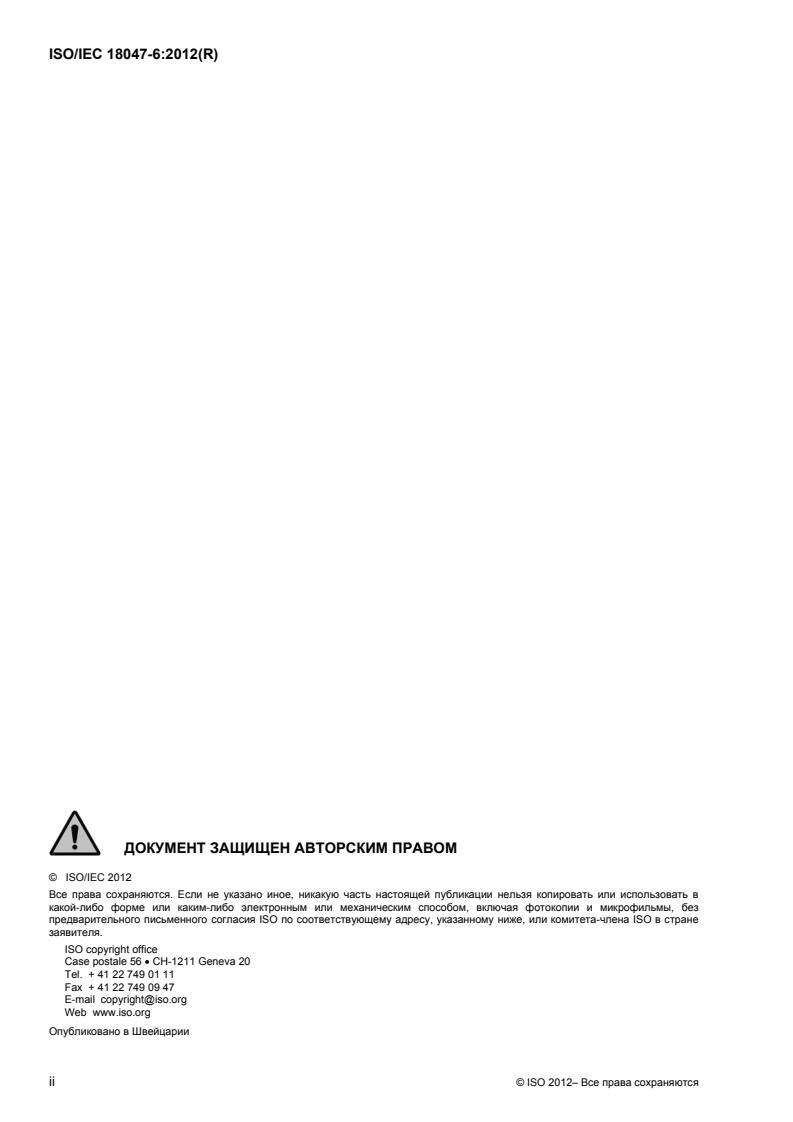

© ISO/IEC 2012
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO/IEC 2012 – All rights reserved
Contents Page
Foreword . iv
Introduction . v
1 Scope . 1
2 Normative references . 1
3 Terms, definitions, symbols and abbreviated terms . 2
3.1 Terms and definitions . 2
3.2 Symbols . 2
3.3 Abbreviated terms . 2
3.4 Default conditions applicable to the test methods . 3
4 Setup of test equipment . 3
4.1 Setup of test equipment for interrogator tests . 3
4.2 Setup of test equipment for tag tests . 5
5 Conformance tests for ISO/IEC 18000-6 Type A . 6
5.1 Functional tests of interrogator . 6
5.2 Functional tests of tag . 8
6 Conformance tests for ISO/IEC 18000-6 Type B . 11
6.1 Functional tests of interrogator . 11
6.2 Functional tests of tag . 12
7 Conformance tests for ISO/IEC 18000-6 Type C . 16
7.1 Functional tests of interrogator . 16
7.2 Functional tests of tag . 24
8 Conformance tests for ISO/IEC 18000-6 Type D . 36
8.1 Functional tests of interrogator . 36
8.2 Functional tests of tag . 39
9 Conformance tests for ISO/IEC 18000-6 Battery Assisted Passive (BAP) Type C . 44
9.1 Tag functional tests . 44
10 Conformance tests for ISO/IEC 18000-6 Manchester Mode Battery Assisted Passive (BAP)
Type C . 45
10.1 Functional tests of interrogator . 46
10.2 Functional tests of tag . 51
11 Conformance tests for ISO/IEC 18000-6 Sensor support . 60
11.1 Tag functional tests . 60
Annex A (informative) Test measurement site . 62
Annex B (normative) Command coding for conformance tests for the different types of
ISO/IEC 18000-6 . 72
Annex C (normative) Technical performance of the generic electronic test instruments . 74
Annex D (normative) Tag emulator . 75
Annex E (informative) Measurement examples . 77
Bibliography . 78
© ISO/IEC 2012 – All rights reserved iii
Foreword
ISO (the International Organization for Standardization) and IEC (the International Electrotechnical
Commission) form the specialized system for worldwide standardization. National bodies that are members of
ISO or IEC participate in the development of International Standards through technical committees
established by the respective organization to deal with particular fields of technical activity. ISO and IEC
technical committees collaborate in fields of mutual interest. Other international organizations, governmental
and non-governmental, in liaison with ISO and IEC, also take part in the work. In the field of information
technology, ISO and IEC have established a joint technical committee, ISO/IEC JTC 1.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of the joint technical committee is to prepare International Standards. Draft International
Standards adopted by the joint technical committee are circulated to national bodies for voting. Publication as
an International Standard requires approval by at least 75 % of the national bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO and IEC shall not be held responsible for identifying any or all such patent rights.
ISO/IEC 18047-6 was prepared by Joint Technical Committee ISO/IEC JTC 1, Information technology,
Subcommittee SC 31, Automatic identification and data capture techniques.
This first edition of International Standard ISO/IEC 18047-6 cancels and replaces the previous edition of
Technical Report ISO/IEC TR 18047-6:2011.
ISO/IEC 18047 consists of the following parts, under the general title Information technology — Radio
frequency identification device conformance test methods:
Part 2: Test methods for air interface communications below 135 kHz
Part 3: Test methods for air interface communications at 13,56 MHz [Technical Report]
Part 4: Test methods for air interface communications at 2,45 GHz [Technical Report]
Part 6: Test methods for air interface communications at 860 MHz to 960 MHz
Part 7: Test methods for active air interface communications at 433 MHz [Technical Report]
iv © ISO/IEC 2012 – All rights reserved
Introduction
ISO/IEC 18000 defines the air interfaces for radio frequency identification (RFID) devices used in item
management applications. ISO/IEC 18000-6 defines the air interface for these devices operating at
frequencies from 860 MHz to 960 MHz.
ISO/IEC 18047 provides test methods for conformance with the various parts of ISO/IEC 18000.
Each part of ISO/IEC 18047 contains all measurements required to be made on a product in order to establish
whether it conforms to the corresponding part of ISO/IEC 18000. For this part of ISO/IEC 18047, each
interrogator and each tag needs to support at least one of the types A or B or C or D.
NOTE Test methods for interrogator and tag performance are covered by the multiple parts of ISO/IEC 18046.
© ISO/IEC 2012 – All rights reserved v
INTERNATIONAL STANDARD ISO/IEC 18047-6:2012(E)
Information technology — Radio frequency identification device
conformance test methods —
Part 6:
Test methods for air interface communications at 860 MHz to
960 MHz
1 Scope
This part of ISO/IEC 18047 defines test methods for determining the conformance of radio frequency
identification (RFID) devices (tags and interrogators) for item management with the specifications given in
ISO/IEC 18000-6, but does not apply to the testing of conformity with regulatory or similar requirements.
The test methods require only that the mandatory functions, and any optional functions which are
implemented, are verified. This can, in appropriate circumstances, be supplemented by further, application-
specific functionality criteria that are not available in the general case.
The interrogator and tag conformance parameters in this part of ISO/IEC 18047 are the following:
type-specific conformance parameters including nominal values and tolerances;
parameters that apply directly affecting system functionality and inter-operability.
The following is not included in this part of ISO/IEC 18047:
parameters that are already included in regulatory test requirements;
Unless otherwise specified, the tests in this part of ISO/IEC TR 18047 are to be applied exclusively to
RFID tags and interrogators defined in ISO/IEC 18000-6.
Clause 5 describes all necessary conformance tests for ISO/IEC 18000-6 Type A.
Clause 6 describes all necessary conformance tests for ISO/IEC 18000-6 Type B.
Clause 7 describes all necessary conformance tests for ISO/IEC 18000-6 Type C.
Clause 8 describes all necessary conformance tests for ISO/IEC 18000-6 Type D.
Clause 10 describes all necessary conformance tests for ISO/IEC 18000-6 clause 11.5 Manchester mode
BAP Type C.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendment s) applies.
© ISO/IEC 2012 – All rights reserved 1
ISO/IEC 18000-6, Information technology — Radio frequency identification for item management — Part 6:
Parameters for air interface communications at 860 MHz to 960 MHz
ISO/IEC 19762 (all parts), Information technology — Automatic identification and data capture (AIDC)
techniques — Harmonized vocabulary
3 Terms, definitions, symbols and abbreviated terms
3.1 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO/IEC 19762 apply.
3.2 Symbols
For the purposes of this document, the symbols given in ISO/IEC 19762 and the following apply.
D Modulation depth of data coding pulse
d1 Distance between the interrogator and test antenna
d2 Distance between test antenna and DUT tag
ds Distance between the interrogator antenna and sense antenna
dT,IA Interrogator antenna to tag distance
dT,MA Measurement antenna to tag distance
dTE Distance between the interrogator antenna and tag emulator
GI Interrogator antenna gain
GIA Gain of interrogator antenna
GMA Gain of measurement antenna
K Calibration factor
L Maximum interrogator antenna dimension
M Modulation index
PI Delivered power at the carrier frequency
PM Measured power at the carrier frequency
Tf Fall time
Tr Rise time
3.3 Abbreviated terms
For the purposes of this document, the abbreviated terms given in ISO/IEC 19762 and the following apply.
DUT Device under test
RCS Radar cross-section
2 © ISO/IEC 2012 – All rights reserved
RCS Change in radar cross-section
RBW Resolution bandwidth
VBW Video bandwidth
3.4 Default conditions applicable to the test methods
3.4.1 Test environment
Unless otherwise specified, testing shall take place in an environment of temperature 23 °C 3 °C and of
non-condensing humidity from 40 % to 60 %.
3.4.2 Pre-conditioning
The interrogators and tags to be tested shall be conditioned to the test environment for a period of 24 hours
before testing.
3.4.3 Default tolerance
Unless otherwise specified, a default tolerance of 5 % shall be applied to the quantity values given to specify
the characteristics of the test equipment (e.g. linear dimensions) and the test method procedures (e.g. test
equipment adjustments).
3.4.4 Noise floor at test location
Noise floor at test location shall be measured for at least 1 minute with the spectrum analyser using the same
conditions as for the measurement of the DUT.
The maximum of the measured noise amplitude measured in a 10 kHz bandwidth shall be -60 dB from
0,5 GHz to 2 GHz and -90 dBm around the frequency of the main signal of the tag backscatter signal.
Special attention has to be given to spurious emissions, e.g., insufficiently shielded computer monitors. The
electromagnetic test conditions of the measurements shall be checked by performing the measurements with
and without a tag in the field.
3.4.5 Total measurement uncertainty
The total measurement uncertainty for each quantity determined by these test methods shall be stated in the
test report.
NOTE Basic information is given in ISO/IEC Guide 98-3:2008.
4 Setup of test equipment
4.1 Setup of test equipment for interrogator tests
4.1.1 General
The DUT shall be an interrogator including an antenna.
All conformance measurements and setups shall be done in an anechoic chamber as defined in Annex A.
Dependent of the regulatory requirements all measurements shall be done at one of the test frequencies
in Table 1.
© ISO/IEC 2012 – All rights reserved 3
Table 1 — Test frequencies
Test carrier frequency Comment
866 MHz Recommended for tests under European regulations
915 MHz Recommended for tests under Korean, Australian or US regulations
953 MHz Recommended for tests under Japan regulations
NOTE With the test frequencies specified in Table 1 all frequencies of the entire band from 860 MHz to 960 MHz are
within 2,9 % of one of the test frequencies. All practically used frequencies in the frequency bands 860-870 MHz, 900 –
930 MHz and 950-960 MHz are within 1,7 % of the test frequencies.
NOTE The test frequency of 953 MHz may be skipped in case no region of the world requires frequencies above
930 MHz anymore and the tag will not be used above 930 MHz.
4.1.2 Sense antenna
Where applicable, tests shall be carried out using a sense antenna, which shall be a substantially non-reactive
non-radiating load of 50 equipped with an antenna connector. The Voltage Standing Wave Ratio (VSWR) at
the 50 connector shall not be greater than 2 : 1 over the frequency range of the measurement.
4.1.3 Test apparatus and test circuits for ISO/IEC 18000-6 Type A, Type B and Type C interrogator
4.1.3.1 Interrogator modulation test setup
For this test the sense antenna shall always be placed and orientated for optimum field strength reception in
the direction of the major power radiation of the DUT interrogator antenna according Figure 1 at a distance d
S
of 0,8 – 1,1 m.
Figure 1 — Interrogator modulation test setup
4.1.3.2 Interrogator demodulation and turn around time test setup
For this test the tag emulator as defined in Annex F shall be placed and orientated for optimum field strength
reception in the direction of the major power radiation of the DUT interrogator antenna according Figure 2 at a
distance d of 0,8 – 1,1 m.
TE
Figure 2 — Interrogator demodulation and turn around test setup
4 © ISO/IEC 2012 – All rights reserved
4.2 Setup of test equipment for tag tests
4.2.1 General
The DUT shall be a tag including all means in order to be capable to communicate with an interrogator.
When tests require use of an interrogator this shall be measurement equipment that fulfills the requirements in
order to act as interrogator and in particular it shall support the minimum tag response to interrogator
command turn around time.
All conformance measurements and setups shall be done in an anechoic chamber as defined in Annex A.
Dependent of the regulatory requirements all measurements shall be done at one of the test frequencies
in Table 1.
4.2.2 Test apparatus and test circuits for ISO/IEC 18000-6 Type A, Type B, Type C and Type D tags
4.2.2.1 Tag demodulation and turn around time test setup
For this test the tag shall be placed and oriented for optimum field strength reception in the direction of the
major power radiation of the interrogator.
Figure 3 — Tag demodulation test setup
4.2.2.2 Tag backscatter test setup
For this test the test interrogator antenna setup, where the interrogator may alternately also be realized with a
signal generator according Annex C, shall consist of a set of two mechanically assembled antennas
specifically designed to reduce the signal coupling between each other. One shall be used as interrogator
© ISO/IEC 2012 – All rights reserved 5
antenna while the second, shall be used as measurement antenna and shall be connected either to a
spectrum analyser or to an oscilloscope as specified according to Annex C.
The tag under test shall be placed at this focal point and oriented for optimum field strength reception.
The distances between the tag and the antennas are d and d respectively (see Figure 3).
T,IA T,MA
The tag backscatter test setup parameters are defined in Table 2.
Table 2 — Tag backscatter setup parameters
Symbol Name Description
d Interrogator antenna to tag distance 0,8 – 1,1 m
T,IA
d Measurement antenna to tag distance 0,8 – 1,1 m
T,MA
G Gain of interrogator antenna The maximum 3 dB beam width shall be 35°
IA
G Gain of measurement antenna The maximum 3 dB beam width shall be 35°
MA
4.2.2.3 Tag response time
The setup for this test shall be as described in 5.2.2.1.
4.2.2.4 Tag bit rate accuracy test setup
The setup for this test shall be as described in 5.2.2.1.
4.2.2.5 Tag state storage time test setup
The setup for this test shall be as described in 5.2.2.1.
5 Conformance tests for ISO/IEC 18000-6 Type A
5.1 Functional tests of interrogator
5.1.1 Interrogator modulation test
5.1.1.1 Test objective
The objective of this test is to verify that the interrogator provides the appropriate modulation waveform
required for operation of tags.
5.1.1.2 Test procedure
The interrogator shall transmit an Init_round_all command at the maximum power allowed under the
regulations of the selected carrier frequency for testing.
In case the interrogator is intended for operation of non-overlapping RF bands, then this test shall be done for
each RF band.
A digital oscilloscope as specified in Annex C and the sense antenna shall be used to record the waveform
provided by the interrogator.
6 © ISO/IEC 2012 – All rights reserved
5.1.1.3 Test report
The test report shall give the measured values of the parameters according Table 3. The pass/fail condition is
determined whether the measured values are within the requirements as specified in ISO/IEC 18000-6.
Furthermore, the DUT and the sense antenna orientation and position, as well as the used interrogator output
power and the used operation frequency shall be recorded.
Table 3 — Measurements to be made
Parameter Conditions
D Default modulation operation mode
Tapr Default modulation operation mode
Tapf Default modulation operation mode
5.1.2 Interrogator demodulation and turn around time
5.1.2.1 Test objective
The objectives of this test are to verify whether the interrogator is capable of
demodulating signals from the tags,
receiving the data transmitted by the tag emulator after the minimum specified turn-around time.
5.1.2.2 Test procedure
The interrogator shall transmit an Init_round_all command (see clause B.1.1) at the maximum power allowed
under the regulations of the selected carrier frequency for testing.
After the command provided by the interrogator has been sent and after the minimum turn around time, a tag
emulator as specified in Annex D shall transmit a typical response to the Init_round_all command at a
minimum RCS specified in ISO/IEC 18000-6 Tag: 7d. The tag emulator does not need to demodulate the
command, but shall only detect its end to respond after the minimum turn-around time.
When the interrogator is intended for operation of non-overlapping RF bands this test shall be done for each
RF band.
Measurements shall be for both the minimum and maximum tag response data rate, i.e. the turn around time
from interrogator command to tag response.
In case the interrogator is design for shorter communication distances, then the distance d may be
TE
decreased and the actual used value shall be mentioned in test report.
The interrogator (digital) demodulator shall accept the tag response including verification of the CRC.
5.1.2.3 Test report
The test report shall contain the tag emulator distance to the interrogator and the RCS value setup in the tag
emulator. Furthermore, also the set up turnaround time from the tag emulator, the DUT and the tag emulator
orientation and position, as well as the used interrogator output power and the used operation frequency shall
be recorded.
© ISO/IEC 2012 – All rights reserved 7
5.2 Functional tests of tag
5.2.1 Tag demodulation and turn around time
5.2.1.1 Test objective
The objectives of this test are to verify whether the tag is capable of
demodulating signals from the interrogator,
receiving the data transmitted by the interrogator after the minimum specified response to command turn-
around time.
5.2.1.2 Test procedure
The test interrogator shall transmit an Init_round_all (see clause B.1.1) command.
The tag (DUT) shall receive the command provided by the interrogator and shall provide an appropriate
response. After complete reception of the tag response the interrogator shall generate a Next_slot command
within the minimum specified turn around time between tag response and interrogator command.
Measurements shall be done by verifying that the tag detected the command appropriately by means of
evaluation of its response. Measurements shall be done at P = 1,2 P .
I I,min
In case the interrogator is design for shorter communication distances, then the distance d may be
TE
decreased and the actual used value shall be mentioned in test report.
The test shall be seen as successful, when it could be shown that the tag sent the correct response for both
commands including verification of the CRC.
The interrogator waveform shall contain the setups of the waveform for the respective types according to
Table 4.
Table 4 — Setups of waveforms
Setup number Setup description Parameter setting
A-1 Minimum modulation depth D = Dmin
A-2 Medium modulation depth D = (Dmax + Dmin)/2
A-3 Maximum modulation depth D = Dmax
5.2.1.3 Test report
The test result shall be recorded as successful or unsuccessful. The test report shall contain the tag distance
to the interrogator. Furthermore, also the set up turn around time from the tag response to interrogator
command, the DUT and the interrogator orientation and position, as well as the used interrogator output
power and the used operation frequency shall be recorded.
5.2.2 Tag backscatter
5.2.2.1 Test objective
The objective of this test is to verify that the tag provides the appropriate modulation waveform and
backscatter strength required to be successfully detected and received by the interrogator.
8 © ISO/IEC 2012 – All rights reserved
Measurements are carried out in an anechoic chamber in bistatic antennas configuration as shown in Figure 3
with the tag positioned in the far field of the transmit antenna.
5.2.2.2 Test procedure
Measurements shall be done with power P , where P is the minimum power allowing the DUT tag
I,min I,min
activation.
A vector signal analyser as specified in Annex C shall be used to record the quadrature baseband voltages I
and Q versus time.
Test setup shall be calibrated to determine antennas gain and mismatch and also cables loss, to be taking
into account for all power measurements.
Delta radar cross-section measurement procedure:
1) The signal generator shall be set to the required test frequency.
2) The signal generator amplitude shall be set to a value that allows the DUT tag activation.
3) Using the power meter determine the power at the entrance of the transmit antenna Pe, which is
defined as the average power measured over at least 100µs period during the continues waves
signal following the signal generator command.
4) The signal analyser shall be set to measure the quadrature baseband I and Q power versus time,
with a sampling rate of at least 5 Msps.
5) With the tag placed in the anechoic chamber, the analyser shall be set to capture the complex IQ
power for at least during 10 symbols of tag reply.
6) Calculate the difference of power from the DUT tag backscattering according the following equation:
2 2
P (rms) (I I ) (Q Q ), where Z is the wave resistance of the
tag r,1 r,0 r,1 r,0
2 Z
measurement equipment and usually 50 .
7) Calculate the ∆RCS of the DUT tag using the radar equation given below:
P
4 d 4
tag
RCS
P G G
e 0t 0 r
5.2.2.3 Test report
The test report shall give the measured values of RCS. The pass/fail condition is determined whether the
measured values are within the requirements as specified in figures in ISO/IEC 18000-6 and the evaluated
RCS is at least above the value from ISO/IEC 18000-6. Furthermore, the DUT and the interrogator
orientation and position, as well as the used interrogator output power and the used operation frequency shall
be recorded.
5.2.3 Tag response time
5.2.3.1 Test purpose
The objective of this test is to verify the tag response time Trs referencing the parameters in ISO/IEC 18000-6.
© ISO/IEC 2012 – All rights reserved 9
5.2.3.2 Test procedure
The interrogator shall transmit a Init_round_all command (See clause B.1.1) at the maximum power allowed
under the regulations of the selected carrier frequency for testing.
The measurements shall be done using the tag backscatter test setup.
The response time shall be measured by a scope as specified in Annex C.
NOTE An example for the measurements is given in clause E.1.
5.2.3.3 Test report
The test report shall give the measured values of turn around time. The pass/fail condition is determined
whether the measured values are within the requirements for the response time specified to the respective
Type.
5.2.4 Tag bit rate
5.2.4.1 Test objective
The objective of this test is to verify the bit rate accuracy and data rate of the return link by verification of the
Trlb parameter.
5.2.4.2 Test procedure
The interrogator shall transmit a Init_round_all command (See clause B.1.1) at the maximum power allowed
under the regulations of the selected carrier frequency for testing.
The tag response waveform shall be recorded by an oscilloscope as specified in Annex C using the tag
backscatter test setup.
The bit rate accuracy shall be measured on the preamble of the tag response for each type respectively.
The average on the first seven bits of preamble shall be used to measure the bite rate accuracy.
5.2.4.3 Test report
The test report shall give the measured values of bit rate calculated according the following formulas:
T 7
B7 Trlb
bit rate
7T
B7
The pass/fail condition is determined whether the measured values are within the requirements as specified in
clause 6.5.4 for type A in ISO/IEC 18000-6.
5.2.5 Tag state storage time
5.2.5.1 Test objective
The objective of this test is to verify the state storage time of the tag if the energising field is absent or
insufficient.
10 © ISO/IEC 2012 – All rights reserved
5.2.5.2 Test procedure
The interrogator shall transmit a Init_round_all command (See clause B.1.1) at the maximum power allowed
under the regulations of the selected carrier frequency for testing.
After the end of mandatory command sent by the generator, the field shall be shut down for a specified time
during two tag states.
For type A the following shall be done:
a) Quiet state
The test shall be executed for shutoff time equal to the lower limit value of time defined in
ISO/IEC 18000-6 on which the tag has to keep the Quiet state.
b) Other states
The test shall be executed for shutoff time equal to the lower limit value of time defined in
ISO/IEC 18000-6 during which the tag has to retain its state.
NOTE An example for the measurements is given in Clause E.2.
5.2.5.3 Test report
The test report shall give the tested values of limit storage state time. The pass/fail condition is determined
whether the measured values are within the requirements in the ISO/IEC 18000-6 Timing Specification for Tag
state storage for Type A.
6 Conformance tests for ISO/IEC 18000-6 Type B
6.1 Functional tests of interrogator
6.1.1 Interrogator modulation test
6.1.1.1 Test objective
The objective of this test is to verify that the interrogator provides the appropriate modulation waveform
required for operation of tags.
6.1.1.2 Test procedure
The interrogator shall transmit a GROUP_SELECT_EQ command (see Clause B.2.1) at the maximum power
allowed under the regulations of the selected carrier frequency for testing.
A digital oscilloscope as specified in Annex C and the sense antenna shall be used to record the waveform
provided by the interrogator.
6.1.1.3 Test report
The test report shall give the measured values of the parameters according Table 5. The pass/fail condition is
determined whether the measured values are within the requirements as specified in ISO/IEC 18000-6.
Furthermore, the DUT and the sense antenna orientation and position, as well as the used interrogator output
power and the used operation frequency shall be recorded.
© ISO/IEC 2012 – All rights reserved 11
Table 5 — Measurements to be made
Parameter Conditions
M Low index interrogator modulation mode
Tr Low index interrogator modulation mode
Tf Low index interrogator modulation mode
M High index interrogator modulation mode
Tr High index interrogator modulation mode
Tf High index interrogator modulation mode
6.1.2 Interrogator demodulation and turn around time
6.1.2.1 Test objective
The objectives of this test are to verify whether the interrogator is capable of
demodulating signals from the tags,
receiving the data transmitted by the tag emulator after the minimum specified turn-around time.
6.1.2.2 Test procedure
The interrogator shall transmit a GROUP_SELECT_EQ command (see Clause B.2.1) at the maximum power
allowed under the regulations of the selected carrier frequency for testing.
After the command provided by the interrogator has been sent and after the minimum turn around time, a tag
emulator as specified in Annex D shall transmit a typical response to the GROUP_SELECT_EQ command at
a minimum RCS specified in ISO/IEC 18000-6 Tag: 7d. The tag emulator does not need to demodulate the
command, but shall only detect its end to respond after the minimum turn-around time.
Measurements shall be done for both the minimum and maximum tag response data rate, i.e. the turn around
time from interrogator command to tag response.
In case the interrogator is design for shorter communication distances, then the distance d may be
TE
decreased and the actual used value shall be mentioned in test report.
The interrogator (digital) demodulator shall accept the tag response including verification of the CRC.
6.1.2.3 Test report
The test report shall contain the tag emulator distance to the interrogator and the RCS value setup in the tag
emulator. Furthermore, also the set up turnaround time from the tag emulator, the DUT and the tag emulator
orientation and position, as well as the used interrogator output power and the used operation frequency shall
be recorded.
6.2 Functional tests of tag
6.2.1 Tag demodulation and turn around time
6.2.1.1 Test objective
The objectives of this test are to verify whether the tag is capable of
demodulating signals from the interrogator,
12 © ISO/IEC 2012 – All rights reserved
receiving the data transmitted by the interrogator after the minimum specified response to command turn-
around time.
6.2.1.2 Test procedure
The test interrogator shall transmit a GROUP_SELECT_EQ command (see Clause B.2.1).
The tag (DUT) shall receive the command provided by the interrogator and shall provide an appropriate
response. After complete reception of the tag response the interrogator shall generate a new
GROUP_SELECT_EQ command within the minimum specified turn around time between tag response and
interrogator command.
Measurements shall be done by verifying that the tag detected the command appropriately by means of
evaluation of its response. Measurements shall be done at P = 1,2 P .
I I,min
In case the interrogator is design for shorter communication distances, then the distance d may be
TE
decreased and the actual used value shall be mentioned in test report.
The test shall be seen as successful, when it could be shown that the tag sent the correct response for both
commands including verification of the CRC.
The interrogator waveform shall contain the setups of the waveform for the respective types according Table 6.
Table 6 — Setups of waveforms
Setup number Setup description Parameter setting
B-1 Minimum modulation index for low modulation index M = Mmin
operation mode
B-2 Maximum modulation index for low modulation index M = Mmax
operation mode
B-3 Minimum modulation index for high modulation index M = Mmin
operation mode
B-4 Maximum modulation index for high modulation index M W 99% * Mmax
operation mode
6.2.1.3 Test report
The test result shall be recorded as successful or unsuccessful. The test report shall contain the tag distance
to the interrogator. Furthermore, also the set up turn around time from the tag response to interrogator
command, the DUT and the interrogator orientation and position, as well as the used interrogator output
power and the used operation frequency shall be recorded.
6.2.2 Tag backscatter
6.2.2.1 Test objective
The objective of this test is to verify that the tag provides the appropriate modulation waveform and
backscatter strength required to be successfully detected and received by the interrogator.
Measurements are carried out in an anechoic chamber in bistatic antennas configuration as shown in Figure 3
with the tag positioned in the far field of the transmit antenna.
© ISO/IEC 2012 – All rights reserved 13
6.2.2.2 Test procedure
Measurements shall be done with power P , where P is the minimum power allowing the DUT tag
I,min I,min
activation.
A vector signal analyser as specified in Annex C shall be used to record the quadrature baseband voltages I
and Q versus time.
Test setup shall be calibrated to determine antennas gain and mismatch and also cables loss, to be taking
into account for all power measurements.
Delta radar cross-section measurement procedure:
1) The signal generator shall be set to the required test frequency.
2) The signal generator amplitude shall be set to a value that allows the DUT tag activation.
3) Using the power meter determine the power at the entrance of the transmit antenna Pe, which is
defined as the average power measured over at least 100µs period during the continues waves
signal following the signal generator command.
4) The signal analyser shall be set to measure the quadrature baseband I and Q power versus time,
with a sampling rate of at least 5 Msps.
5) With the tag placed in the anechoic chamber, the analyser shall be set to capture the complex IQ
power for at least during 10 symbols of tag reply.
6) Calculate the difference of power from the DUT tag backscattering according the following equation:
2 2
P (rms) (I I ) (Q Q ) , where Z is the wave resistance of the
tag r,1 r,0 r,1 r,0
2 Z
measurement equipment and usually 50 .
7) Calculate the ∆RCS of the DUT tag using the radar equation given below:
P
4 d 4
tag
RCS
P G G
e 0t 0 r
6.2.2.3 Test report
The test report shall give the measured values of RCS. The pass/fail condition is determined whether the
measured values are within the requirements as specified in figures in ISO/IEC 18000-6 and the evaluated
RCS is at least above the value from ISO/IEC 18000-6. Furthermore, the DUT and the interrogator
orientation and position, as well as the used interrogator output power and the used operation frequency shall
be recorded.
6.2.3 Tag response time
6.2.3.1 Test objective
The objective of this test is to verify the tag response time Quiet referencing the parameters in
ISO/IEC 18000-6.
6.2.3.2 Test procedure
The interrogator shall transmit a GROUP_SELECT_EQ command (see Clause B.2.1) at the maximum power
allowed under the regulations of the selected carrier frequency for testing.
14 © ISO/IEC 2012 – All rights reserved
The measurements shall be done using the tag backscatter test setup, the tag positioned d = 3 and
T,IA
d = 3 away from the test interrogator antennas.
T,MA
The response time shall be measured by a scope as specified in Annex C.
NOTE An example for the measurements is given in Clause E.1.
6.2.3.3 Test report
The test report shall give the measured values of turn around time. The pass/fail condition is determined
whether the measured values are within the requirements for the response time specified to the respective
Type.
6.2.4 Tag bit rate
6.2.4.1 Test objective
The objective of this test is to verify the bit rate accuracy and data rate of the return link by verification of the
Trlb parameter.
6.2.4.2 Test procedure
The interrogator shall transmit a GROUP_SELECT_EQ command (see Clause B.2.1) at the maximum power
allowed under the regulations of the selected carrier frequency for testing.
The tag response waveform shall be recorded by a oscilloscope as specified in Annex C using the tag
backscatter test setup.
The bit rate accuracy shall be measured on the preamble of the tag response for each type respectively.
The average on the first seven bits of preamble shall be used to measure the bite rate accuracy.
6.2.4.3 Test report
The test report shall give the measured values of bit rate calculated according the following formulas
(see Annex E):
T
rlb
n
T
rlb _ average
bit rate
T
rlb _ average
The pass/fail condition is determined whether the measured values are within the requirements as specified in
ISO/IEC 18000-6 Type B.
6.2.5 Tag state storage time
6.2.5.1 Test objective
The objective of this test is to verify the state storage time of the tag if the energising field is absent or
insufficient.
© ISO/IEC 2012 – All rights reserved 15
6.2.5.2 Test procedure
The interrogator shall transmit a READ command at the maximum power allowed under the regulations of the
selected carrier frequency for testing.
After the end of mandatory command sent by the generator, the field shall be shut down for a specified time
during two tag states.
The test shall be executed for a shutoff time of t defined in ISO/IEC 18000-6 and the flag DE_SB shall
DE_SB
be still be set when verified.
NOTE An example for the measurements is given in Clause E.2.
6.2.5.3 Test report
The test report shall give the tested values of limit storage state time. The pass/fail condition is determined
whether the measured values are within the requirements in the ISO/IEC 18000-6 Timing Specification for
t .
DE_SB
7 Conformance tests for ISO/IEC 18000-6 Type C
7.1 Functional tests of interrogator
7.1.1 Interrogator data encoding
7.1.1.1 Purpose
The purpose of this test is to verify that the tolerance on all interrogator data encoding parameters shall be
1 % as described in ISO/IEC 18000-6 Type C.
7.1.1.2 Procedure
Interrogator data encoding, measurement procedure:
1) The DUT interrogator shall be configured for transmitting at the maximum power, with the first
supported frequency and modulation type.
2) The DUT interrogator shall be set with all parameters defined in Table 7 and with the first test case
parameters defined in Table 7 for variable parameters.
3) The DUT interrogator shall be set to send a QUERY command followed by the continuous wave.
4) The signal analyser shall be set to power versus time mode.
5) Wait until signal analyser is triggered, capture all the demodulated trace power versus time.
6) Measure data-0 and data-1 durations from interrogator preamble trace.
7) The steps 2) to 6) shall be repeated for all the test cases that are supported by the DUT interrogator
and compliant with local regulation.
8) The steps 2) to 7) shall be repeated for all DUT interrogator supported frequencies and modulations.
16 © ISO/IEC 2012 – All rights reserved
Table 7 — Interrogator data encoding test parameters
TEST : Interrogator data encoding
RF PARAMETERS
Power EIRP (dbm) : max power authorized Frequency (MHz) : Interrogator supported frequencies
Modulation type: Interrogator supported modulations Modulation index : Variable
PROTOCOL SETTINGS
Command : Query
Parameters DR:64/3 M:1 Trext:1
RTcal(µs):A fixed number of
Timings Tari (µs):Variables PW(µs):0,5* Tari TRcal(µs):Variable
times of T
...
МЕЖДУНАРОДНЫЙ ISO/IEC
СТАНДАРТ 18047-6
Первое издание
2012-08-01
Информационные технологии. Методы
испытаний на соответствие устройств
радиочастотной идентификации.
Часть 6.
Методы испытаний радиоинтерфейса
для связи в диапазоне частот от
860 МГц до 960 МГц
Information technology — Radio frequency identification device
conformance test methods —
Part 6: Test methods for air interface communications at 860 MHz to
960 MHz
Ответственность за подготовку русской версии несёт GOST R
(Российская Федерация) в соответствии со статьёй 18.1 Устава ISO
Ссылочный номер
ISO 18047-6:2012(R)
©
ISO/IEC 2012
ДОКУМЕНТ ЗАЩИЩЕН АВТОРСКИМ ПРАВОМ
© ISO/IEC 2012
Все права сохраняются. Если не указано иное, никакую часть настоящей публикации нельзя копировать или использовать в
какой-либо форме или каким-либо электронным или механическим способом, включая фотокопии и микрофильмы, без
предварительного письменного согласия ISO по соответствующему адресу, указанному ниже, или комитета-члена ISO в стране
заявителя.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Опубликовано в Швейцарии
ii © ISO 2012– Все права сохраняются
Содержание Страница
Предисловие .iv
Введение .v
1 Область применения .1
2 Нормативные ссылки .2
3 Термины, определения, обозначения и сокращения.2
3.1 Термины и определения .2
3.2 Обозначения.2
3.3 Сокращения .3
3.4 Начальные условия испытаний .3
4 Подготовка испытательного оборудования.4
4.1 Подготовка испытательного оборудования для испытаний устройств опроса.4
4.2 Установка испытательного оборудования для испытаний радиочастотной метки.5
5 Испытания на соответствие параметрам по ISO/IEC 18000-6 для систем типа A .7
5.1 Функциональные испытания устройств опроса.7
5.2 Функциональные испытания радиочастотной метки .9
6 Испытания на соответствие параметрам ISO/IEC 18000-6 для систем типа B .12
6.1 Функциональные испытания устройства опроса.12
6.2 Функциональные испытания радиочастотной метки .14
7 Испытания на соответствие параметрам ISO/IEC 18000-6 для систем типа C .18
7.1 Функциональные испытания устройства опроса.18
7.2 Функциональное испытание радиочастотных меток .28
8 Испытание на соответствие ISO/IEC 18000-6 для систем типа D .42
8.1 Функциональные испытания устройства опроса.42
8.2 Функциональные испытания радиочастотной метки .45
9 Испытания полупассивной радиочастотной метки на соответствие параметрам
ISO/IEC 18000-6 для систем типа С.51
9.1 Функциональные испытания радиочастотной метки .51
10 Испытания полупассивной радиочастотной метки (BAP) с манчестерским
кодированием на соответствие параметрам ISO/IEC 18000-6 для систем типа С .53
10.1 Функциональные испытания устройства опроса.53
10.2 Функциональные испытания радиочастотных меток .59
11 Испытания на соответствие параметрам ISO/IEC 18000-6 поддержки функций
датчика.69
11.1 Функциональные испытания радиочастотной метки .69
Приложение А (информативное) Испытательная измерительная площадка.72
Приложение B (нормативное) Кодирование команд для испытаний на соответствие
ISO/IEC 18000-6 систем различных типов.84
Приложение С (нормативное) Техническое исполнение основных электронных приборов
для испытания .86
Приложение D (нормативное) Эмулятор радиочастотной метки .87
Приложение E (информативное) Примеры измерений.89
Библиография.90
Предисловие
Международная организация по стандартизации (ISO) и Международная электротехническая комиссия
(IEC) образуют специализированную систему всемирной стандартизации. Национальные органы,
которые являются членами ISO и IEC, принимают участие в разработке международных стандартов
через технические комитеты, созданные соответствующей организацией для решения конкретных
задач технической деятельности. Технические комитеты ISO и IEC сотрудничают в областях,
представляющих общий интерес. Другие международные организации, правительственные и
неправительственные, связанные с ISO и IEC, также принимают участие в работе. В области
информационных технологий, ISO и IEC учредили Совместный технический комитет, ISO/IEC JTC 1.
Международные стандарты разрабатываются в соответствии с правилами, приведенными в
Директивах ISO/IEC, Часть 2.
Основной задачей совместного технического комитета является подготовка международных
стандартов. Проекты международных стандартов, принятые объединенным техническим комитетом,
рассылаются национальным органам на голосование. Для публикации в качестве международного
стандарта требуется одобрение не менее 75 % от национальных органов, участвующих в голосовании.
Следует обратить внимание на то, что некоторые части этого документа могут быть объектом
патентных прав. ISO и IEC не несет ответственность за идентификацию какого-либо или всех таких
патентных прав.
ISO/IEC 18047-6 был подготовлен Объединенным Техническим Комитетом ISO/IEC JTC 1,
Информационные технологии, Подкомитетом SC 31, Автоматическая идентификация и методы
сбора данных.
Это первое издание международного стандарта ISO/IEC 18047-6 отменяет и заменяет предыдущее
издание Технического отчета ISO/IEC TR 18047-6:2011.
ISO/IEC 18047 состоит из следующих частей под общим названием Информационные технологии.
Методы испытаний на соответствие устройств радиочастотной идентификации:
⎯ Часть 2. Методы испытаний радиоинтерфейса для связи на частотах до 135 кГц
⎯ Часть 3. Методы испытаний радиоинтерфейса для связи на частоте 13,56 МГц [Технический
отчет]
⎯ Часть 4. Методы испытаний радиоинтерфейса для связи на частоте 2,45 ГГц [Технический
отчет]
⎯ Часть 6. Методы испытаний радиоинтерфейса для связи в диапазоне частот от 860 МГц до
960 МГц
⎯ Часть 7. Методы испытаний активного радиоинтерфейса для связи на частоте 433 МГц
[Технический отчет]
iv © ISO 2012– Все права сохраняются
Введение
ISO/IEC 18000 определяет радиоинтерфейсы устройств радиочастотной идентификации (RFID),
применяемых для управления предметами. ISO/IEC 18000-6 устанавливает радиоинтерфейсы для
указанных устройств, работающих в диапазоне частот от 860 до 960 МГц.
ISO/IEC 18047 определяет методы испытаний на соответствие для различных частей ISO/IEC 18000.
Каждая часть ISO/IEC 18047 содержит все измерения, которые должны быть сделаны для
подтверждения соответствия надлежащей части ISO/IEC 18000. Для данной части ISO/IEC 18047,
каждое устройство считывания/опроса (далее - устройство опроса) и радиочастотная метка должны
поддерживать по крайней мере один из типов систем радиочастотной идентификации: А, B, C или D.
ПРИМЕЧАНИЕ Методы эксплуатационных испытаний устройств опроса и радиочастотных меток приведены в
нескольких частях ISO/IEC 18046.
МЕЖДУНАРОДНЫЙ СТАНДАРТ ISO/IEC 18047-6:2012(R)
Информационные технологии. Методы испытаний на
соответствие устройств радиочастотной идентификации.
Часть 6.
Методы испытаний радиоинтерфейса для связи в
диапазоне частот от 860 МГц до 960 МГц
1 Область применения
Настоящая часть ISO/IEC 18047 устанавливает методы испытаний для определения соответствия
устройств радиочастотной идентификации (радиочастотных меток и устройств опроса),
предназначенных для управления предметами, со спецификациями, приведенными в ISO/IEC 18000-6,
но не распространяется на испытания на соответствие требованиям регулирующего органа по
использованию полос радиочастот или подобным требованиям.
Методы испытаний требуют проверки только обязательных функций и некоторых необязательных
выполняемых функций. Указанные испытания, при необходимости, могут быть в дальнейшем
дополнены функциональными критериями, ориентированными на особенности применения, которые
не учитываются в общем случае.
Настоящая часть ISO/IEC 18047 включает в себя следующие параметры соответствия устройства
опроса и радиочастотной метки:
• параметры соответствия, зависящие от типа системы радиочастотной идентификации, включая
номинальные значения и отклонения;
• параметры, которые непосредственно влияют на функциональность системы и функциональную
совместимость.
Настоящая часть ISO/IEC 18047 не включает следующее:
• параметры, которые уже включены в требования к обязательным испытаниям;
Если не указанно обратного, то испытания в настоящей части ISO/IEC 18047, следует применять
исключительно к RFID меткам и устройствам опроса, определенным в ISO/IEC 18000-6.
В разделе 5 приведены все необходимые испытания на соответствие требованиям ISO/IEC 18000-6
для систем типа А.
В разделе 6 приведены все необходимые испытания на соответствие требованиям ISO/IEC 18000-6
для систем типа B.
В разделе 7 приведены все необходимые испытания на соответствие требованиям ISO/IEC 18000-6
для систем типа С.
В разделе 8 приведены все необходимые испытания на соответствие требованиям ISO/IEC 18000-6
для систем типа D.
В разделе 10 приведены все необходимые испытания на соответствие для полупассивных
радиочастотных меток (BAP) и поддержкой Манчестерского кодирования, соответствующих разделу
11.5 по ISO/IEC 18000-6 для систем типа C.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на перечисленные ниже стандарты и другие
нормативные документы. В случае ссылок на документы, у которых указана дата утверждения,
необходимо пользоваться только данной редакцией. В случае, когда дата утверждения не приведена,
следует пользоваться последней редакцией документов, включая любые поправки и изменения к ним.
ISO/IEC 18000-6, Информационные технологии. Радиочастотная идентификация для управления
предметами. Часть 6. Параметры радиоинтерфейса для связи в диапазоне частот от 860 МГц до 960 МГц
ISO/IEC 19762 (все части), Информационные технологии. Технологии автоматической
идентификации и сбора данных (AIDC). Гармонизированный словарь
3 Термины, определения, обозначения и сокращения
3.1 Термины и определения
В настоящем стандарте применены термины и определения по ISO/IEC 19762.
3.2 Обозначения
В настоящем стандарте применены обозначения по ISO/IEC 19762, а также следующие.
D Глубина модуляции импульса кодирования данных
d1 Расстояние между устройством опроса и испытательной антенной
d2 Расстояние между испытательной антенной и радиочастотной меткой DUT
ds Расстояние между антенной устройства опроса и чувствительной антенной
dT,IA Расстояние от антенны устройства опроса до радиочастотной метки
dT,MA Расстояние от измерительной антенны до радиочастотной метки
dTE Расстояние между антенной устройства опроса и эмулятором радиочастотной метки
GI Коэффициент усиления устройства опроса
GIA Коэффициент усиления антенны устройства опроса
GMA Коэффициент усиления измерительной антенны
K Коэффициент калибровки
L Максимальный размер антенны устройства опроса
M Индекс модуляции
PI Переданная мощность на несущей частоте
2 © ISO 2012– Все права сохраняются
PM Измеренная мощность на несущей частоте
Tf Время спада
Tr Время нарастания
3.3 Сокращения
В настоящем стандарте применены сокращения терминов по ISO/IEC 19762, а также следующие:
DUT Испытуемое устройство
RCS Эффективная площадь рассеяния
ΔRCS Дифференциальная эффективная площадь рассеяния
RBW Полоса разрешения
VBW Полоса видео сигнала
3.4 Начальные условия испытаний
3.4.1 Условия испытания
Если иное не установлено, то испытание должно проводиться при температуре 23 °C ± 3 °C и
влажности воздуха от 40 % до 60 %.
3.4.2 Предварительная подготовка
Устройства опроса и радиочастотные метки, подвергаемые испытанию, должны быть выдержаны в
условиях испытаний 24 ч до начала испытаний.
3.4.3 Допустимые отклонения
Если иное не установлено, то следует применять допустимые отклонения ± 5% к количественным
показателям, определяющие особенности испытательного оборудования (например, линейные
размеры) и к порядку проведения испытаний (настройка испытательного оборудования).
3.4.4 Уровень шума в месте проведения испытаний
Уровень шума в месте проведения испытаний должен быть измерен анализатором спектра, используя
те же самые условия, что и для измерений DUT.
Максимальная измеряемая амплитуда шума в полосе пропускания 10 кГц должна быть равна - 60 дБ
от 0,5 ГГц до 2 ГГц и - 90 дБ в пределах частоты основного сигнала обратного рассеяния от
радиочастотной метки.
Особое внимание должно быть уделено паразитным излучениям, например, из-за недостаточного
экранирования компьютерных мониторов. Условия электромагнитных испытаний при выполнении
измерений должны быть проверены путем выполнения измерений с присутствием и отсутствием
радиочастотной метки в поле.
3.4.5 Суммарная погрешность измерений
Общая погрешность измерений для каждого параметра, измеряемого данными методами испытаний,
должна быть занесена в протокол испытаний.
ПРИМЕЧАНИЕ Основная информация приведена в Guide ISO 98-3:2008.
4 Подготовка испытательного оборудования
4.1 Подготовка испытательного оборудования для испытаний устройств опроса
4.1.1 Общие положения
DUT должно быть устройством опроса, включая антенну.
Все измерения для подтверждения соответствия и настройки должны быть сделаны в безэховой
камере, как определенно в Приложении A.
В зависимости от требований к использованию полос радиочастот, установленных регулирующим
органом, все измерения должны проводиться на одной из частот испытаний, указанных в Таблице 1.
Таблица 1 — Частоты испытаний
Несущая частота Примечание
испытания
866 МГц Рекомендовано для испытаний согласно Европейским требованиям
915 МГц Рекомендовано для испытаний согласно требованиям в Кореи, Австралии или США
953 МГц Рекомендовано для испытаний согласно требованиям в Японии
ПРИМЕЧАНИЕ Для частот испытаний, указанных в Таблице 1, все частоты, входящие в диапазон от 860 МГц до 960
МГц, должны использоваться с допуском ±2,9 % для каждой из частот. Все фактически используемые частоты в полосе
частот 860-870 МГц, 900-930 МГц и 950-960 МГц используются с допуском ±1,7 % от частот испытаний.
ПРИМЕЧАНИЕ Частота испытаний 953 МГц может быть пропущена в случае отсутствия мирового региона с
требованиями к частотам свыше 930 МГц и не будут использованы радиочастотные метки на частоте свыше 930 МГц.
4.1.2 Чувствительная антенна
В случае необходимости испытания должны проводиться с использованием чувствительной антенны,
которая должна быть не излучающей и не иметь реактивной составляющей. На разъеме антенны
должна быть нагрузка 50 Ом. Коэффициент стоячей волны по напряжению (VSWR) на разъеме 50 Ом
не должен быть больше 2:1 во всем частотном диапазоне измерений.
4.1.3 Испытательное оборудование и схемы испытаний для устройств опроса по
ISO/IEC 18000-6 для систем типа A, типа B и типа C
4.1.3.1 Испытательная установка модуляции устройства опроса
Для проведения этого испытания чувствительная антенна всегда должна размещаться и ориентироваться
для оптимального восприятия напряжённости поля в направлении основного излучения мощности антенной
устройства опроса DUT, согласно Рисунку 1, на расстоянии d , равного 0,8 – 1,1 м.
S
Антенна
устройства
считывания/
опроса
Рисунок 1 — Установка для испытаний модуляции устройства опроса
4 © ISO 2012– Все права сохраняются
4.1.3.2 Испытательная установка демодуляции и времени переключения приема/передачи
устройства опроса
Для этого испытания эмулятор радиочастотной метки, в соответствии с Приложением F, должен быть
размещен и ориентирован для оптимального восприятия напряженности поля в направлении
основного излучения мощности антенной устройства опроса DUT согласно Рисунку 2 на расстоянии
d равном 0,8 – 1,1 м.
TE
Антенна
Эмулятор
устройства
радиочастот
считывания/
ной метки
опроса
Рисунок 1 — Установка для испытаний демодуляции и времени переключения устройства
опроса
4.2 Установка испытательного оборудования для испытаний радиочастотной метки
4.2.1 Общие требования
Устройством DUT должна быть радиочастотная метка, включающая все средства, обеспечивающие
связь с устройством опроса.
Когда для испытаний необходимо использовать устройство опроса, то оно должно представлять собой
измерительное оборудование, удовлетворяющее требованиям к работе в качестве устройства опроса
и, в частности, оно должно поддерживать минимальное время отклика радиочастотной метки на
команду устройства опроса.
Все соответствующие измерения и установки должны быть сделаны в безэховой камере, в
соответствии с Приложением A.
В зависимости от требований, регламентирующих использование полос радиочастот, все измерения
должны быть сделаны на любой из частот испытания, приведенных в Таблице 1.
4.2.2 Испытательное оборудование и схемы испытаний радиочастотных меток по
ISO/IEC 18000-6 для систем типа A, B, C и D
4.2.2.1 Испытательная установка демодуляции и времени переключения приема/передачи
радиочастотной метки
Для этого испытания радиочастотная метка должна быть размещена и ориентирована для
оптимального восприятия напряженности поля в направлении основного излучения мощности
устройством опроса.
Устройство
Устройство
считывания/
опроса
опроса
Антенна
Антенна
устройства
устройства
считывания/
опроса
опроса
Радиочастотн
ая метка
Рисунок 2 — Установка для испытаний демодуляции радиочастотной метки
4.2.2.2 Испытательная установка обратного рассеяния радиочастотной метки
Для этого испытания установка испытательной антенны устройства опроса, где устройство опроса
может поочередно взаимодействовать с генератором сигнала согласно Приложению C, должна
состоять из двух соединенных механически антенн, специально спроектированных, чтобы снижать
сигнал связи между ними. Одна из них должна использоваться в качестве антенны устройства опроса,
в то время как вторая должна использоваться в качестве измерительной антенны и должна быть
соединена с анализатором спектра или с осциллографом, как определено в Приложении C.
Испытуемая радиочастотная метка должна быть размещена в точке фокуса и ориентирована для
оптимального восприятия напряженности поля.
Расстояния между радиочастотной меткой и антеннами d и d соответственно (см. Рисунок 3).
T, IA T, MA
Параметры испытательной установки обратного рассеяния радиочастотной метки определены в
Таблице 2.
6 © ISO 2012– Все права сохраняются
Таблица 2 — Параметры установки для испытаний обратного рассеяния радиочастотной метки
Обозначение Наименование Значение
d Расстояние между антенной устройства 0,8 – 1,1 м
T,IA
опроса и радиочастотной меткой
d Расстояние между измерительной 0,8 – 1,1 м
T,MA
антенной и радиочастотной меткой
G Коэффициент усиления антенны Максимум 3 дБ при ширине диаграммы
IA
устройства опроса направленности антенны ± 35°
G Коэффициент усиления измерительной Максимум 3 дБ при ширине диаграммы
MA
антенны направленности антенны ± 35°
4.2.2.3 Установка для испытания времени ответа радиочастотной метки
Установка для этого испытания должна соответствовать 5.2.2.1.
4.2.2.4 Установка для измерения допустимого отклонения скорости передачи данных в битах
радиочастотной метки
Установка для этого испытания должна соответствовать 5.2.2.1.
4.2.2.5 Установка для измерения времени хранения состояния радиочастотной метки
Установка для этого испытания должна соответствовать 5.2.2.1.
5 Испытания на соответствие параметрам по ISO/IEC 18000-6 для систем типа A
5.1 Функциональные испытания устройств опроса
5.1.1 Проверка модуляции устройств опроса
5.1.1.1 Цель испытания
Цель этого испытания состоит в том, чтобы проверить, что устройство опроса обеспечивает
соответствующую форму модуляции, требуемую для работы радиочастотной метки.
5.1.1.2 Порядок проведения испытания
Устройство опроса должно передать команду Init_round_all с максимальной мощностью излучения,
допускаемой решениями регулирующего органа по использования полос радиочастот для несущей
частоты, выбранной для испытания.
В случае если устройство опроса предназначается для работы с неперекрывающимися полосами
радиочастот, тогда указанное испытание должно быть выполнено для каждой полосы.
Цифровой осциллограф, в соответствии с Приложением C, и принимающая антенна, должны
использоваться для протоколирования формы сигнала устройства опроса.
5.1.1.3 Протокол испытания
Протокол испытания должен содержать измеренные значения параметров согласно Таблице 3.
Выполнение условия соответствует/не соответствует определяется из того, находятся или нет
измеренные значения в пределах требований, установленных в ISO/IEC 18000-6. Кроме того, DUT,
ориентация и размещение чувствительной антенны, так же как используемая выходная мощность
устройства опроса и используемая рабочая частота должны быть внесены в протокол.
Таблица 3 — Необходимые измерения
Параметр Состояния
D Режим модуляции по умолчанию
Tapr Режим модуляции по умолчанию
Tapf Режим модуляции по умолчанию
5.1.2 Демодуляция и время переключения приема/передачи устройства опроса
5.1.2.1 Цель испытания
Цели этого испытания состоят в том, чтобы проверить, способно ли устройство опроса
⎯ выполнять демодуляцию сигналов от радиочастотных меток,
⎯ получать данные, передаваемые эмулятором радиочастотной метки, по истечении минимального
указанного времени переключения приема/передачи.
5.1.2.2 Порядок проведения испытания
Устройство опроса должно передать команду Init_round_all (см. раздел B.1.1) с максимальной
мощностью излучения, допускаемой решениями регулирующего органа по использования полос
радиочастот для несущей частоты, выбранной для испытания.
После того, как команда устройства опроса была отправлена и после того, как прошло минимальное
время переключения, эмулятор радиочастотной метки, в соответствии с Приложением D, должен
передать типовой ответ на команду Init_round_all, как минимальное значение ΔRCS, определенное
для радиочастотной метки в ISO/IEC 18000-6 Tag: 7d. Эмулятор радиочастотной метки не должен
демодулировать команду, но должен только обнаружить ее окончание, чтобы отправить ответ по
истечении минимального времени переключения.
В случае если устройство опроса предназначается для работы с неперекрывающимися полосами
радиочастот, тогда указанное испытание должно быть выполнено для каждой полосы.
Измерения должны быть сделаны для минимальной и максимальной скорости передачи данных ответа
радиочастотной метки, то есть время возврата команды, переданной от устройства опроса, в качестве
ответа радиочастотной метки.
В случае если устройство опроса сделано для более коротких расстояний передачи данных d может
TE
быть уменьшено и фактически используемые значения будут внесены в протокол испытаний.
Демодулятор устройства опроса (цифровой) должен принять ответ радиочастотной метки, включая
проверку циклического избыточного кода (CRC) — контрольной суммы, предназначенной для проверки
целостности передаваемых данных.
5.1.2.3 Протокол испытания
Протокол испытания должен содержать расстояние от эмулятора радиочастотной метки до устройства
опроса и установленные значения ΔRCS в эмуляторе радиочастотной метки. Кроме того, должны быть
внесены время переключения приема/передачи от эмулятора радиочастотной метки, ориентация и
размещение DUT и радиочастотной метки, а также используемая выходная мощность устройства
опроса и рабочая частота.
8 © ISO 2012– Все права сохраняются
5.2 Функциональные испытания радиочастотной метки
5.2.1 Демодуляция радиочастотной метки и время переключения
5.2.1.1 Цель испытания
Цели этого испытания состоят в том, чтобы проверить, способна ли радиочастотная метка к
⎯ демодуляции сигналов от устройства опроса,
⎯ получению данных, переданных устройством опроса после минимального указанного времени
ответа (переключения с приема на передачу) на команду.
5.2.1.2 Порядок проведения испытания
Устройство опроса должно передать команду Init_round_all (см. раздел B.1.1).
Радиочастотная метка (DUT) должна получить команду от устройства опроса, и должна отправить
соответствующий ответ. После полного приема ответа радиочастотной метки, устройство опроса
должно генерировать команду Next_slot в пределах определенного минимального времени
переключения приема/передачи между ответом радиочастотной метки и командой устройства опроса.
Измерения должны быть сделаны с проверкой того, что радиочастотная метка обнаружила команду
посредством оценки ее ответа. Измерения должны быть сделаны при P = 1,2 P .
I I,min
В случае, когда устройство опроса спроектировано для связи на малых расстояниях, расстояние d может
TE
быть уменьшено, а реально использованное значение должно быть внесено в протокол испытаний.
Испытание должно быть признано успешным, когда может быть показано, что радиочастотная метка
отправила правильный ответ по обеим командам, включая проверку CRC.
Форма сигнала устройства опроса должна содержать установки для сигналов соответствующих типов
согласно Таблице 4.
Таблица 4 — Установки форм сигналов
Номер установки Описание установки Настройка параметров
A-1 Минимальная глубина модуляции D = Dmin
A-2 Средняя глубина модуляции D = (Dmax + Dmin)/2
A-3 Максимальная глубина модуляции D = Dmax
5.2.1.3 Протокол испытаний
Результат испытаний должен быть записан как успешный или неудачный. Протокол испытаний должен
содержать значение расстояния от радиочастотной метки до устройства опроса. Кроме того, в
протокол должны быть внесены время отклика радиочастотной метки от команды устройства опроса,
ориентация и размещение DUT и устройства опроса, а так же используемая выходная мощность
устройства опроса и используемая рабочая частота.
5.2.2 Обратное рассеяние радиочастотной метки
5.2.2.1 Цель испытания
Цель этого испытания состоит в том, чтобы проверить, способна ли радиочастотная метка
обеспечивать соответствующую форму модуляции и напряженность поля обратного рассеяния, для
того, чтобы радиочастотная метка была успешно обнаружена и зарегистрирована устройством опроса.
Измерения выполняются в безэховой камере при той же конфигурации антенн, как показано на
Рисунке 3, с радиочастотной меткой, расположенной в дальнем поле передающей антенны.
5.2.2.2 Порядок проведения испытания
Измерения должны быть сделаны с мощностью P , где P — минимальная мощность,
I,min I,min
позволяющая активировать радиочастотную метку DUT.
Векторный анализатор сигналов, в соответствии с Приложением С, должен использоваться для
протоколирования квадратурных напряжений немодулированного сигнала I и Q во времени.
Установка для испытаний должна быть калибрована, чтобы определить коэффициент усиления антенн,
несовпадение, а также потери (затухание) в кабелях, принимая это во внимание при всех измерениях
уровней мощности сигналов.
Порядок проведения измерения дифференциальной эффективной площади рассеяния:
1) Генератор сигналов устанавливают на необходимую частоту испытания.
2) Уровень амплитуды на генераторе сигналов устанавливают в значение, которое позволяет
активировать радиочастотную метку DUT.
3) Используемый измеритель мощности определяет выходную мощность передающей антенны
Pe, которая определяется как средняя мощность, измеренная по крайней мере в течение
периода 100 мкс после команды генератора сигналов.
4) Анализатор сигнала устанавливают в режим измерения квадратурных составляющих
немодулированного сигнала I и Q во времени с частотой дискретизации, по крайней мере,
5,0 млн. выборок в секунду (5 Msps).
5) Для измерений с радиочастотной меткой, помещенной в безэховую камеру, анализатор
устанавливают в режим измерения комплексной мощности IQ, по крайней мере, во время 10
символов ответа радиочастотной метки.
6) Рассчитывают разность мощности обратного рассеяния радиочастотной метки DUT согласно
следующему уравнению:
2 2
ΔP (rms)= ⋅()(I −I ) + (Q −Q ) , где Z — волновое сопротивление
tag r,1 r,0 r,1 r,0
2 Z
измерительного оборудования и обычно равное 50 Ом.
7) Рассчитывают значение ΔRCS радиочастотной метки DUT, используя уравнение, данное
ниже:
ΔP
4 4
π d ⎛ π⎞
tag
ΔRCS =
⎜ ⎟
P G ⋅G λ
⎝ ⎠
e 0t 0r
5.2.2.3 Протокол испытаний
Протокол испытаний должен содержать измеренные значения ΔRCS. Выполнение условия
соответствует/не соответствует определяется из того, находятся или нет измеренные значения в
пределах требований, определенных ISO/IEC 18000-6, а уровень ΔRCS, по крайней мере, выше
значения, указанного в ISO/IEC 18000-6. Кроме того, должны быть внесены ориентация и размещение
устройства опроса и DUT, также должны быть внесены в протокол используемая выходная мощность
устройства опроса и рабочая частота.
10 © ISO 2012– Все права сохраняются
5.2.3 Время ответа радиочастотной метки
5.2.3.1 Цель испытания
Цель этого испытания состоит в том, чтобы проверить время ответа радиочастотной метки Trs на
соответствие параметрам, указанным в ISO/IEC 18000-6.
5.2.3.2 Порядок проведения испытания
Устройство опроса должно передать команду Init_round_all command (см. раздел B.1.1) с
максимальной мощностью излучения, допускаемой решениями регулирующего органа по
использованию полос радиочастот для несущей частоты, выбранной для испытания.
Измерения должны быть сделаны, используя испытательную установку обратного рассеяния
радиочастотной метки.
Время ответа должно быть измерено осциллографом в соответствии с Приложением C.
ПРИМЕЧАНИЕ Пример для измерений дан в разделе E.1.
5.2.3.3 Протокол испытаний
Протокол испытаний должен содержать измеренные значения времени ответа радиочастотной метки.
Выполнение условия соответствует/не соответствует определяется из условия, находятся ли
измеренные значения в пределах требований, определенных для соответствующего типа
радиочастотной метки.
5.2.4 Скорость передачи данных радиочастотной метки
5.2.4.1 Цель испытания
Цель этого испытания состоит в том, чтобы проверить допустимое отклонение скорости передачи и
скорость передачи данных в обратной линии связи путем проверки параметра Trlb — времени
передачи бита в обратной линии связи.
5.2.4.2 Порядок проведения испытания
Устройство опроса должно передать команду Init_round_all (см. Раздел B.1.1) с максимальной
мощностью излучения, допускаемой решениями регулирующего органа по использованию полос
радиочастот для несущей частоты, выбранной для испытания.
Форма сигнала ответа радиочастотной метки должна быть записана осциллографом, в соответствии с
Приложением C, используя испытательную установку обратного рассеяния радиочастотной метки.
Допустимое отклонение скорости в битах должно быть измерено от заголовка ответа радиочастотной
метки для каждого типа соответственно.
Среднее число на первых семи битах заголовка должно использоваться для измерения допустимого
отклонения скорости в битах.
5.2.4.3 Протокол испытаний
Протокол испытаний должен содержать измеренные значения скорости передачи в битах,
вычисленной согласно следующим формулам:
T = 7
B7 Trlb
Скоростьвбитах=
7⋅T
B7
Выполнение условия соответствует/не соответствует определяется из условия, находятся ли
измеренные значения в пределах требований, определенных в 6.5.4 ISO/IEC 18000-6.
5.2.5 Время хранения состояния радиочастотной метки
5.2.5.1 Цель испытания
Цель этого испытания состоит в том, чтобы проверить время хранения состояния радиочастотной
метки, в условиях отсутствия или недостаточного энергетического поле.
5.2.5.2 Порядок проведения испытания
Устройство опроса должно передать команду Init_round_all (см. раздел B.1.1) с максимальной
мощностью излучения, допускаемой решениями регулирующего органа по использованию полос
радиочастот для несущей частоты, выбранной для испытания.
После завершения обязательной команды, отправленной генератором, поле должно быть отключено в
течение требуемого времени во время двух состояний радиочастотной метки.
Для типа A должно быть сделано следующее:
a) Состояние молчания (неактивированное, невозбужденное)
Испытание должно выполняться в течение времени отключения, равного меньшему предельному
значению времени, определенного в ISO/IEC 18000-6, на котором радиочастотная метка должна
сохранить состояние режима ожидания.
b) Другие состояния
Испытание должно выполняться в течение времени отключения, равного меньшему предельному
значению времени, определенного в ISO/IEC 18000-6, во время которого радиочастотная метка
должна сохранить свое состояние.
ПРИМЕЧАНИЕ Пример для измерений дан в разделе E.2.
5.2.5.3 Протокол испытания
Протокол испытаний должен содержать значения результатов испытания предельного времени
состояния хранения. Выполнение условия соответствует/не соответствует определяется из условия,
находятся ли измеренные значения в пределах требований к временным характеристикам
ISO/IEC 18000-6 для хранения состояния радиочастотной метки для типа A.
6 Испытания на соответствие параметрам ISO/IEC 18000-6 для систем типа B
6.1 Функциональные испытания устройства опроса
6.1.1 Испытание модуляции устройства опроса
6.1.1.1 Цель испытания
Цель этого испытания состоит в том, чтобы проверить, способно ли устройство опроса обеспечивать
соответствующую модуляцию сигнала, требуемую для работы радиочастотной метки.
12 © ISO 2012– Все права сохраняются
6.1.1.2 Порядок проведения испытания
Устройство опроса должно передать команду GROUP_SELECT_EQ (см. раздел B.2.1) с максимальной
мощностью излучения, допускаемой решениями регулирующего органа по использованию полос
радиочастот для несущей частоты, выбранной для испытания.
В испытании должны использоваться цифровой осциллограф и передающая антенна в соответствии с
Приложением C для протоколирования формы сигнала, воспроизводимой устройством опроса.
6.1.1.3 Протокол испытаний
Протокол испытаний должен содержать измеренные значения параметров согласно Таблице 5.
Выполнение условия соответствует/не соответствует определяется, находятся ли измеренные
значения в пределах требований в соответствии с ISO/IEC 18000-6. Кроме того, должны быть внесены
в протокол ориентация и размещение DUT и передающей антенны, а так же используемая выходная
мощность устройства опроса и используемая рабочая частота.
Таблица 5 — Необходимые измерения
Параметр Состояние
M Режим низкого индекса модуляции устройства опроса
Tr Режим низкого индекса модуляции устройства опроса
Tf Режим низкого индекса модуляции устройства опроса
M Режим высокого индекса модуляции устройства опроса
Tr Режим высокого индекса модуляции устройства опроса
Tf Режим высокого индекса модуляции устройства опроса
6.1.2 Демодуляция устройства опроса и время переключения с пе-редачи на прие
6.1.2.1 Цель испытания
Цели этого испытания состоят в том, чтобы проверить, способно ли устройство опроса к
⎯ демодуляции сигналов от радиочастотной метки,
⎯ получению данных, переданных эмулятором радиочастотной метки после минимального
указанного времени реакции.
6.1.2.2 Порядок проведения испытания
Устройство опроса должно передать команду GROUP_SELECT_EQ (см. раздел B.2.1) с максимальной
мощностью излучения, допускаемой решениями регулирующего органа по использованию полос
радиочастот для несущей частоты, выбранной для испытания.
После того, как команда, воспроизведенная устройством опроса, была отправлена, и после того, как
пройдет минимальное время, эмулятор радиочастотной метки, в соответствии с Приложением D,
должен передать типичный ответ на команду GROUP_SELECT_EQ как минимальное значение ΔRCS
указанное в ISO/IEC 18000-6 Tag: 7d. Эмулятор радиочастотной метки не должен демодулировать
команду, но должен зарегистрировать её конец, чтобы ответить после минимального времени реакции.
Измерения должны быть сделаны для минимальной и для максимальной скорости передачи данных
ответа радиочастотной метки, то есть времени реакции радиочастотной метки на команду устройства
опроса.
В случае если устройство опроса спроектировано для связи на меньшем расстоянии, тогда d может
TE
быть уменьшено, а фактическое используемое значение должно быть занесено в протокол испытаний.
Демодулятор (цифровой) устройства опроса должен принять ответ радиочастотной метки, включая
проверку CRC.
6.1.2.3 Протокол испытаний
Протокол испытаний должен содержать значения расстояния от эмулятора радиочастотной метки до
устройства опроса и установленное значение ΔRCS эмулятора радиочастотной метки. Кроме того,
должны быть занесены в протокол установленные значения времени переключения от эмулятора
радиочастотной метки, ориентация и размещение DUT и эмулятора радиочастотной метки, а так же
используемые частота и выходная мощность устройства опроса.
6.2 Функциональные испытания радиочастотной метки
6.2.1 Демодуляция радиочастотной метки и время переключения с передачи на прием
6.2.1.1 Цель испытания
Цели этого испытания состоят в том, чтобы проверить, способна ли радиочастотная метка к
⎯ демодуляции сигналов от устройства опроса,
⎯ приему данных, переданных устройством опроса, после минимального указанного времени
переключения с передачи на прием команды.
6.2.1.2 Порядок проведения испытания
Устройство опроса должно передать команду GROUP_SELECT_EQ (см. раздел B.2.1).
Радиочастотная метка (DUT) должна получить команду, переданную устройством опроса, и должна
обеспечить соответствующий ответ. После полного приема ответа радиочастотной метки устройство
опроса должно генерировать новую команду GROUP_SELECT_EQ в пределах указанного
минимального времени переключения между приемом ответа радиочастотной метки и передачей
команды устройством опроса.
Измерения должны быть сделаны для проверки того, что радиочастотная метка обнаружила команду
посредством оценки ее ответа. Измерения должны быть сделаны при P = 1,2 P .
I I,min
В случае если устройство опроса спроектировано для связи на меньшем расстоянии, тогда расстояние
d может быть уменьшено, а фактическое используемое значение будет занесено в протокол
TE
испытаний.
Испытание может считаться успешным, когда можно показать, что радиочастотная метка отправляет
верный ответ на обе команды, включая проверку CRC.
Форма сигнала устройства опроса должна содержать установки формы сигнала для соответствующих
типов согласно Таблице 6.
14 © ISO 2012– Все права сохраняются
Таблица 6 — Установки форм сигналов
Номер установки Описание установки Установка параметров
B-1 Минимальный индекс модуляции, для режима M = Mmin
работы с низким уровнем модуляции
B-2 Максимальный индекс модуляции, для режима M = Mmax
работы с низким уровнем модуляции
B-3 Минимальный индекс модуляции, для режима M = Mmin
работы с высоким уровнем модуляции
B-4 Максимальный индекс модуляции, для режима M 99% * Mmax
работы с высоким уровнем модуляции
6.2.1.3 Протокол испытаний
Результат испытаний должен быть записан как успешный или неудачный. Протокол испытаний должен
содержать расстояние от радиочастотной метки до устройства опроса. Кроме того, должны быть
внесены в протокол время переключения от ответа радиочастотной метки до команды устройства
опроса, ориентация и размещение устройства опроса и DUT, а так же рабочая частота и выходная
мощность устройства опроса.
6.2.2 Обратное рассеяние радиочастотной метки
6.2.2.1 Цель испытания
Цель этого испытания состоит в том, чтобы проверить, способна ли радиочастотная метка обеспечить
соответствующую форму сигнала модуляции и уровень обратного рассеяния, необходимые для
успешного обнаружения и получения устройством опроса.
Измерения выполняются в безэховой камере в конфигурации для двух антенн как показано на Рисунке
3 с радиочастотной меткой, расположенной в дальнем поле передающей антенны.
6.2.2.2 Порядок проведения испытания
Измерения должны быть сделаны с мощностью P , где P — минимальная мощность,
I,min I,min
осуществляющая активацию радиочастотной метки DUT.
Векторный анализатор сигналов, в соответствии с Приложением С должен использоваться для
протоколирования квадратурных напряжения немодулированного сигнала I и Q во времени.
Испытательная установка должна быть откалибрована для определения коэффициента усиления
антенн и несовпадения, а также потерь (затухания) в кабелях, принимая во внимание все измерения
уровней мощности.
Порядок измерений дифференциальной эффективной площади рассеяния:
1) Генератор сигналов устанавливают на необходимую частоту испытаний.
2) Уровень амплитуды генератора сигналов устанавливают в значение, которое позволяет
активировать радиочастотную метку DUT.
3) Используют измеритель мощности для определения уровня мощности на входе передающей
антенны передачи Pe, которая определяется как средняя мощность, измеренная, по крайней
мере, в течение 100 мкс периода распр
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
