ISO 13766:1999
(Main)Earth-moving machinery - Electromagnetic compatibility
Earth-moving machinery - Electromagnetic compatibility
Engins de terrassement — Compatibilité électromagnétique
La présente Norme internationale spécifie des méthodes d'essai et des critères d'acceptation pour l'évaluation de la compatibilité électromagnétique des engins de terrassement tels que définis dans l'ISO 6165. Les phénomènes électromagnétiques suivants sont traités : -- interférence électromagnétique à bande étroite et à large bande; -- essai d'immunité au champ électromagnétique ; -- interférence à bande étroite et à large bande des sous-ensembles électriques/électroniques ; -- essai d'immunité au champ électromagnétique des sous-ensembles électriques/électroniques ; -- décharge électrostatique ; -- transitoires conduits.
General Information
Relations
Frequently Asked Questions
ISO 13766:1999 is a standard published by the International Organization for Standardization (ISO). Its full title is "Earth-moving machinery - Electromagnetic compatibility". This standard covers: La présente Norme internationale spécifie des méthodes d'essai et des critères d'acceptation pour l'évaluation de la compatibilité électromagnétique des engins de terrassement tels que définis dans l'ISO 6165. Les phénomènes électromagnétiques suivants sont traités : -- interférence électromagnétique à bande étroite et à large bande; -- essai d'immunité au champ électromagnétique ; -- interférence à bande étroite et à large bande des sous-ensembles électriques/électroniques ; -- essai d'immunité au champ électromagnétique des sous-ensembles électriques/électroniques ; -- décharge électrostatique ; -- transitoires conduits.
La présente Norme internationale spécifie des méthodes d'essai et des critères d'acceptation pour l'évaluation de la compatibilité électromagnétique des engins de terrassement tels que définis dans l'ISO 6165. Les phénomènes électromagnétiques suivants sont traités : -- interférence électromagnétique à bande étroite et à large bande; -- essai d'immunité au champ électromagnétique ; -- interférence à bande étroite et à large bande des sous-ensembles électriques/électroniques ; -- essai d'immunité au champ électromagnétique des sous-ensembles électriques/électroniques ; -- décharge électrostatique ; -- transitoires conduits.
ISO 13766:1999 is classified under the following ICS (International Classification for Standards) categories: 33.100.01 - Electromagnetic compatibility in general; 53.100 - Earth-moving machinery. The ICS classification helps identify the subject area and facilitates finding related standards.
ISO 13766:1999 has the following relationships with other standards: It is inter standard links to ISO 13766:2006. Understanding these relationships helps ensure you are using the most current and applicable version of the standard.
You can purchase ISO 13766:1999 directly from iTeh Standards. The document is available in PDF format and is delivered instantly after payment. Add the standard to your cart and complete the secure checkout process. iTeh Standards is an authorized distributor of ISO standards.
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 13766
First edition
1999-05-01
Earth-moving machinery —
Electromagnetic compatibility
Engins de terrassement — Compatibilité électromagnétique
A
Reference number

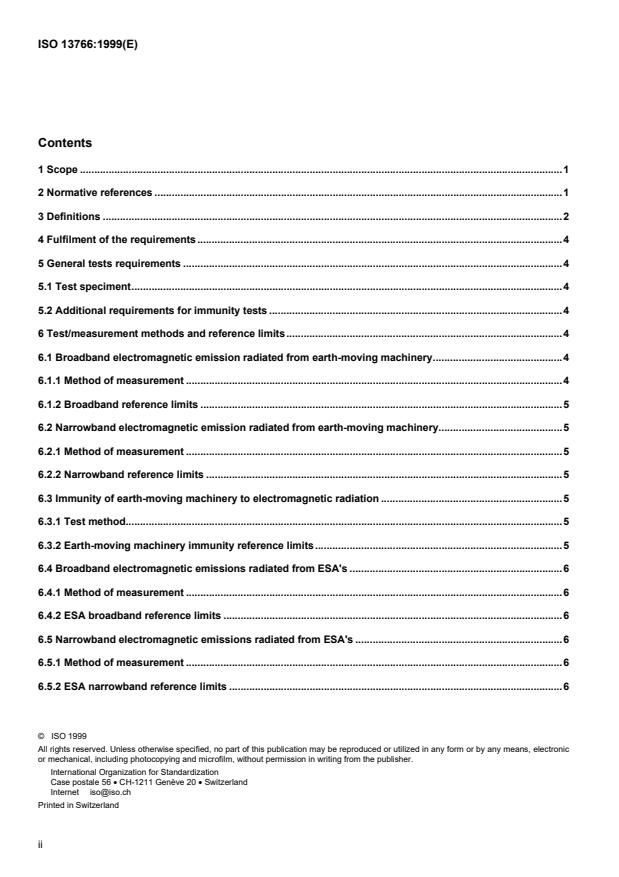

Contents
1 Scope .1
2 Normative references .1
3 Definitions .2
4 Fulfilment of the requirements.4
5 General tests requirements .4
5.1 Test speciment.4
5.2 Additional requirements for immunity tests .4
6 Test/measurement methods and reference limits.4
6.1 Broadband electromagnetic emission radiated from earth-moving machinery.4
6.1.1 Method of measurement .4
6.1.2 Broadband reference limits .5
6.2 Narrowband electromagnetic emission radiated from earth-moving machinery.5
6.2.1 Method of measurement .5
6.2.2 Narrowband reference limits .5
6.3 Immunity of earth-moving machinery to electromagnetic radiation .5
6.3.1 Test method.5
6.3.2 Earth-moving machinery immunity reference limits.5
6.4 Broadband electromagnetic emissions radiated from ESA's .6
6.4.1 Method of measurement .6
6.4.2 ESA broadband reference limits .6
6.5 Narrowband electromagnetic emissions radiated from ESA's .6
6.5.1 Method of measurement .6
6.5.2 ESA narrowband reference limits .6
© ISO 1999
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means, electronic
or mechanical, including photocopying and microfilm, without permission in writing from the publisher.
International Organization for Standardization
Case postale 56 • CH-1211 Genève 20 • Switzerland
Internet iso@iso.ch
Printed in Switzerland
ii
© ISO
6.6 Immunity of ESA's to electromagnetic radiation. 6
6.6.1 Test method . 6
6.6.2 ESA immunity reference limits. 6
6.7 Electrostatic discharge (ESD) . 7
6.7.1 Test method . 7
6.7.2 Reference limits . 7
6.8 Conducted transients. 7
6.8.1 General . 7
6.8.2 Test method . 7
6.8.3 Reference limits . 7
7 Exceptions. 8
8 Test report . 9
Annex A (normative) Reference limits . 10
Annex B (normative) Method of measurement of radiated broadband electromagnetic emissions from
earth-moving machinery. 16
Annex C (normative) Method of measurement of radiated narrowband electromagnetic emissions from
earth-moving machinery. 22
Annex D (normative) Method of measurement of radiated broadband electromagnetic emissions from
electrical/electronic subassembly (ESA) . 25
Annex E (normative) Method of measurement of radiated narrowband electromagnetic emissions from
electrical/electronic subassemblies (ESA) . 31
Annex F (informative) Guidelines for selecting the test specimen configuration. 34
iii
© ISO

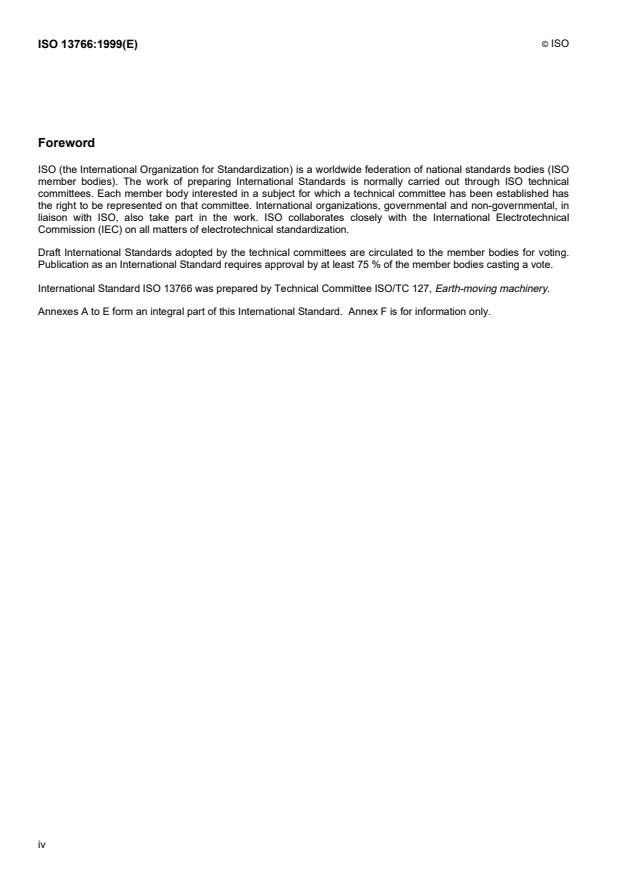

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies (ISO
member bodies). The work of preparing International Standards is normally carried out through ISO technical
committees. Each member body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, governmental and non-governmental, in
liaison with ISO, also take part in the work. ISO collaborates closely with the International Electrotechnical
Commission (IEC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are circulated to the member bodies for voting.
Publication as an International Standard requires approval by at least 75 % of the member bodies casting a vote.
International Standard ISO 13766 was prepared by Technical Committee ISO/TC 127, Earth-moving machinery.
Annexes A to E form an integral part of this International Standard. Annex F is for information only.
iv
© ISO
Introduction
With the use of more electronic devices in areas where earth-moving machinery operate, there is a need to ensure
that earth-moving machinery are provided with adequate immunity to external electromagnetic fields. As more
earth-moving machinery are fitted with electrical and electronic devices, it is necessary to ensure that the emissions
of electromagnetic fields from the earth-moving machinery meets acceptable limits.
Electrical and high frequency interferences emerge during the normal operation of many parts of the earth-moving
machinery devices and systems. They are generated within a large frequency range with different electrical
characteristics and, by conduction and/or radiation, can be imparted to other electric/electronic devices and systems
of the earth-moving machinery. Narrowband signals, generated by sources of interference inside or outside the
earth-moving machinery, can also be coupled in electrical/electronic systems whereby they can influence the
normal function of electrical/electronic devices.
Electrostatic discharges are relevant to earth-moving machinery because control elements can be positioned
outside the operator's station and potential differences can emerge at contact points. Conducted transients in
power supply wiring have to be taken into account because earth-moving machinery often represent open systems
and several devices and/or components of earth-moving machinery are combined with one another.
While there are many existing standards for a variety of products and systems, the test method presented in this
International Standard provides for the specific test conditions of earth-moving machinery and the
"electrical/electronic systems or electronic subassemblies" of earth-moving machinery. The test method recognizes
that because of the size and usage of earth-moving machinery, the arrangement of the earth-moving machinery in
the test facility needs to be responsive to the operating characteristics of these types of earth-moving machinery.
This International Standard provides test methods and criteria which are acceptable for earth-moving machinery
considering the unique characteristics and operating parameters of earth-moving machinery.
Because earth-moving machinery have a number of systems that consist of components that may be used on a
number of different types of earth-moving machinery, the approach of defining "electrical/electronic systems or
electronic subassemblies" for these components is applied for the immunity and emissions test methods. This
allows these components to be evaluated by the test method in existing laboratory facilities consisting of specially
equipped shielded rooms. When electrical/electronic systems or electronic subassembly tests are conducted, it is
necessary to consider the effects of the wiring systems used to connect the subassemblies into the earth-moving
machinery. The tests may also be conducted on the earth-moving machinery.
This International Standard is intended to provide the necessary technical specifications to evaluate the
electromagnetic performance of earth-moving machinery with respect to government electromagnetic performance
laws, directives, rules and/or regulations. An example of such is the European Directive 89/336/EEC.
v
INTERNATIONAL STANDARD © ISO ISO 13766:1999(E)
Earth-moving machinery — Electromagnetic compatibility
1 Scope
This International Standard provides test methods and acceptance criteria for the evaluation of the electromagnetic
compatibility of earth-moving machinery as defined in ISO 6165. The following electromagnetic phenomena are
evaluated:
broadband and narrowband electromagnetic interference,
electromagnetic field immunity test,
broadband and narrowband interference of electrical/electronic subassemblies,
electromagnetic field immunity test of electrical/electronic subassemblies,
electrostatic discharge,
conducted transients.
2 Normative references
The following standards contain provisions which, through referenced in this text, constitute provisions of this
International Standard. At the time of publication, the editions indicated were valid. All standards are subject to
revision, and parties to agreements based on this International Standard are encouraged to investigate the
possibility of applying the most recent editions of the standards listed below. Members of IEC and ISO maintain
registers of currently valid International Standards.
ISO 5353:1995, Earth-moving machinery, and tractors and machinery for agriculture and forestry — Seat index
point.
ISO 6165:1997, Earth-moving machinery — Basic types — Vocabulary.
ISO 7637-0:1990, Road vehicles — Electrical disturbance by conduction and coupling — Part 0: Definitions and
general.
ISO 7637-1:1990,
Road vehicles — Electrical disturbance by conduction and coupling — Part 1: Passenger cars
and light commercial vehicles with nominal 12 V supply voltage — Electrical transient conduction along supply lines
only.
ISO 7637-2:1990, Road vehicles — Electrical disturbance by conduction and coupling — Part 2: Commercial
vehicles with nominal 24 V supply voltage — Electrical transient conduction along supply lines only.
ISO 11451-1:1995, Road vehicles- Electrical disturbances by narrowband radiated electromagnetic energy —
Vehicle test methods — Part 1: General and definitions.
ISO 11451-2:1995, Road vehicles — Electrical disturbances by narrowband radiated electromagnetic energy —
Vehicle test methods — Part 2: Off-vehicle radiation source.
ISO 11452-1:1995, Road vehicles — Electrical disturbances by narrowband radiated electromagnetic energy —
Component test methods — Part 1: General and definitions.
© ISO
ISO 11452-2:1995,
Road vehicles — Electrical disturbances by narrowband radiated electromagnetic energy —
Component test methods — Part 2: Absorber lined chamber.
ISO 11452-3:1995,
Road vehicles — Electrical disturbances by narrowband radiated electromagnetic energy —
Component test methods — Part 3: Transverse electromagnetic mode (TEM) cell.
ISO 11452-4:1995,
Road vehicles — Electrical disturbances by narrowband radiated electromagnetic energy —
Component test methods — Part 4: Bulk current injection (BCI).
ISO 11452-5:1995,
Road vehicles — Electrical disturbances by narrowband radiated electromagnetic energy —
Component test methods — Part 5: Stripline.
IEC 60050-161:1990,
International Electrotechnical Vocabulary — Chapter 161: Electromagnetic compatibility.
IEC 61000-4-2:1995, Electromagnetic compatibility (EMC) — Part 4: Testing and measurement techniques —
Section 2: Electrostatic discharge immunity test.
CISPR 12:1997, Vehicles, motorboats and spark-ignited engine-drive devices — Radio disturbance characteristics —
Limits and methods of measurement.
CISPR 16-1:1998, Specification for radio disturbance and immunity measuring apparatus and method — Part 1:
Radio disturbance and immunity measuring apparatus.
CISPR 25:1995 Limits and method of measurement of radio disturbance characteristics for the protection of
receivers used on board of vehicles.
3 Definitions
For the purposes of this International Standard, the following definitions apply.
3.1
electromagnetic compatibility
EMC
ability of an earth-moving machinery or (a) component(s) or (a) electrical/electronic systems or electronic
subassemblies to function satisfactory in its electromagnetic environment without introducing intolerable
electromagnetic disturbances to anything in that environment
NOTE — Adapted from IEC 60050:1990, 161-01-07.
3.2
electromagnetic disturbance
any electromagnetic phenomenon which may degrade the performance of an earth-moving machinery or (a)
component(s) or (a) electrical/electronic systems or electronic subassemblies
NOTES
1 An electromagnetic disturbance may be electromagnetic noise, an unwanted signal or a change in the propagation medium
itself.
2 Adapted from IEC 60050:1990, 161-01-05.
3.3
electromagnetic immunity
ability of earth-moving machinery or (a) components(s) or (a) electrical/electronic systems or electronic
subassemblies to perform without degradation of performance in the presence of specific electromagnetic
disturbances
NOTE — Adapted from IEC 60050:1990, 161-01-20.
3.4
electromagnetic environment
totality of electromagnetic phenomena existing at a given location
[IEC 60050:1990, 161-01-01]
© ISO
3.5
reference limit
limit value with which the production shall conform
3.6
reference antenna
áfrequency range of 30 MHz to 80 MHzñ shortened balanced dipole being a half wave resonant dipole at 80 MHz,
and for the frequency range above 80 MHz means a balanced half wave resonant dipole tuned to the measurement
frequency
NOTE — See CISPR 16-1.
3.7
broadband emission
emission which has a bandwidth greater than that of a particular measuring apparatus or receiver
[IEC 60050:1990, 161-06-11]
3.8
narrowband emission
emission which has a bandwidth less than that of a particular measuring apparatus or receiver
[IEC 60050:1990, 161-06-13]
3.9
electrical/electronic system
electrical and/or electronic component(s) or set of components intended to be part of an earth-moving machinery,
together with any electrical connections
3.10
electrical/electronic subassembly
ESA
electrical and/or electronic component(s) or set components intended to be part of earth-moving machinery,
together with any associated electrical connections and wiring, which performs one or more specialised functions
3.11
earth-moving machinery type
earth-moving machinery which do not differ in such essential respects as:
the structural shape;
the general arrangement of the electrical and/or electronic components and the general wiring arrangement;
the primary material of which the design of the earth-moving machinery consists (for example a steel,
aluminium or fibreglass covering parts)
3.12
ESA type
ESA's which do not differ in such essential respects as:
the function performed by the ESA;
the arrangement of the electrical and/or electronic components, if applicable;
the primary material of the casing
3.13
electrostatic discharge
ESD
transfer of electrostatic charge between bodies of different electrostatic potential in proximity or through direct
contact
[IEC 60050:1990, 161-01/22]
© ISO
3.14
conducted transients
transient voltage or current distributed in the power supply wiring of a machine via a conductor between the source
of the transient and the receiver
4 Fulfilment of the requirements
The requirements of this International Standard are to be met by earth-moving machinery and its electric/electronic
subassemblies when the machinery operates in conformity with its final purpose. The user of this International
Standard may chose either of the following alternatives to give evidence of conformity with this International
Standard:
a) The performance requirements of this International Standard are met if the electrical/electronic systems or
electronic subassemblies are in accordance with the applicable criteria of this International Standard and have
been installed in accordance with the recommended requirements for the electronic subassembly.
b) The performance requirements of this International Standard are met for a complete machine when the criteria,
as applicable of this International Standard are fulfilled. In the case of the complete machine meeting the
performance requirements of this International Standard, no measurement of the electrical/electronic systems
or electronic subassemblies is required.
5 General tests requirements
5.1 Test specimen
The test specimen may be chosen in accordance with definition 3.11 (earth-moving machinery type) and/or
definition 3.12 (ESA type).
Because the test of single-test specimen is to be used to judge the performance of a population of like earth-moving
machinery, the reference limits for emissions and immunity shall be made more restrictive by a 20 % reduction for
emissions limits and a 25 % increase for immunity limits so as to account for variability of emissions and immunity
due to manufacturing variations of earth-moving machinery, or ESA types and testing factors.
For a subsequent test on a like test specimen, conformity with the reference limits shall be accepted as fulfilment of
the requirements of this International Standard.
For electrostatic discharge and conducted transients, the reference limits are valid for all testing of the test
specimen.
5.2 Additional requirements for immunity tests
When a test specimen is subjected to the immunity requirements, operator controls, and any automatic controls for
the earth-moving machinery and any attachments or equipment shall remain functional so as to provide continued
control of the earth-moving machinery. This also applies to secondary or shut-down systems which are intended to
be operated when the primary control has failed.
6 Test/measurement methods and reference limits
6.1 Broadband electromagnetic emission radiated from earth-moving machinery
6.1.1 Method of measurement
The electromagnetic radiation shall be measured using the method described in annex B at either of the defined
antenna distances. The choice shall be made by the user of this International Standard.
© ISO
6.1.2 Broadband reference limits
If measurements are made using the method described in annex B using an earth-moving machinery-to-antenna
spacing of 10 m ± 0,2 m, the emission reference limits shall be 34 dB(μV/m) (50 μV/m) in the 30 MHz to 75 MHz
frequency band and 34 dB(μV/m) to 45 dB(μV/m) (50 μV/m to 180 μV/m) in the 75 MHz to 400 MHz frequency
band, this limit increasing logarithmically (linearly) with frequencies above 75 MHz as shown in annex A (figure A.1).
In the 400 MHz to 1 000 MHz frequency band the limit remains constant at 45 dB(μV/m) (180 μV/m).
If measurements are made using the method described in annex B using an earth-moving machinery-to-antenna
spacing of 3 m ± 0,05 m, the emission reference limits shall be 44 dB(μV/m) (160 μV/m) in the 30 MHz to 75 MHz
frequency band and 44 dB(μV/m) to 55 dB(μV/m) (160 μV/m to 562 μV/m) in the 75 MHz to 400 MHz frequency
band, this limit increasing logarithmically (linearly) with frequencies above 75 MHz as shown in annex A (figure A.2).
In the 400 MHz to 1 000 MHz frequency band the limit remains constant at 55 dB(μV/m) (562 μV/m).
On the test specimen, the measured values, expressed in dB(μV/m) (μV/m) shall be at least 2 dB below the
reference limits.
6.2 Narrowband electromagnetic emission radiated from earth-moving machinery
6.2.1 Method of measurement
The electromagnetic emission shall be measured using the method described in annex C at either of the defined
antenna distances. The choice shall be made by the user of this International Standard.
6.2.2 Narrowband reference limits
If measurements are made using the method described in annex C using an earth-moving machinery-to-antenna
spacing of 10 m ± 0,2 m, the emission reference limits shall be 24 dB(μV/m) (16 μV/m) in the 30 MHz to 75 MHz
frequency band and 24 dB(μV/m) to 35 dB(μV/m) (16 μV/m to 56 μV/m) in the 75 MHz to 400 MHz frequency band,
this limit increasing logarithmically (linearly) with frequencies above 75 MHz as shown in annex A (figure A.3). In the
400 MHz to 1 000 MHz frequency band the limit remains constant at 35 dB(μV/m) (56 μV/m).
If measurements are made using the method described in annex C using an earth-moving machinery-to-antenna
spacing of 3 m ± 0,05 m, the emission reference limits shall be 34 dB(μV/m) (50 μV/m) in the 30 MHz to 75 MHz
frequency and 34 dB(μV/m) to 45 dB(μV/m) (50 μV/m to 180 μV/m) in the 75 MHz to 400 MHz frequency band, this
limit increasing logarithmically (linearly) with frequencies above 75 MHz as shown in annex A (figure A.4). In the
400 MHz to 1 000 MHz frequency band the limit remains constant at 45 dB(μV/m) (180 μV/m).
On the test specimen, the measured values, expressed in dB(μV/m) (μV/m), shall be at least 2 dB below the
reference limits.
6.3 Immunity of earth-moving machinery to electromagnetic radiation
6.3.1 Test method
The immunity to electromagnetic radiation of the earth-moving machinery shall be tested in accordance with
ISO 11451-1 and ISO 11451-2 with horizontal and vertical polarisation. (Immunity testing should be conducted as
outlined in ISO 11451-1, except that forward power may be used as the control regardless of the standing wave
ratio of the system.) The determination of the reference point and relevant operating mode shall be machine-
specific, as specified in this International Standard. The substitution method and the 80 % amplitude modulation
(AM) with sinusoidal wave of 1 kHz (see ISO 11451-1) is determined as a test method. The testing shall be done in
the frequency band of 20 MHz to 1 000 MHz.
6.3.2 Earth-moving machinery immunity reference limits
Reference limit 24 V/m (root mean square value of the unmodulated signal) applies. The maximum value of the test
signal with modulation shall comply with the maximum value of an unmodulated test signal. The immunity
requirements are fulfilled by a field strength of 30 V/m (25 % above the reference limit). The general requirements
for immunity testing given in 5.2 shall be fulfilled.
© ISO
6.4 Broadband electromagnetic emissions radiated from ESA's
6.4.1 Method of measurement
The electromagnetic interference shall be measured by the method described in annex D.
6.4.2 ESA broadband reference limits
If measurements are made using the method described in annex D, the emission reference limits shall be
64 dB(μV/m) to 54 dB(μV/m) (1 600 μV/m to 500 μV/m) in the 30 MHz to 75 MHz frequency band, this limit
decreasing logarithmically (linearly) with frequencies above 30 MHz, and 54 dB(μV/m) to 65 dB(μV/m) (500 μV/m to
1 800 μV/m) in the 75 MHz to 400 MHz frequency band, this limit increasing logarithmically (linearly) with
frequencies above 75 MHz as shown in annex A (figure A.5). In the 400 MHz to 1 000 MHz frequency band the
limits remains constant at 65 dB(μV/m) (1 800 μV/m).
On the test specimen, the measured values, expressed in dB(μV/m) (μV/m) shall be at least 2 dB below the
reference limits.
6.5 Narrowband electromagnetic emissions radiated from ESA's
6.5.1 Method of measurement
The electromagnetic interference shall be measured by the method described in annex E.
6.5.2 ESA narrowband reference limits
If measurements are made using the method described in annex E, the emission reference limits shall be
54 dB(μV/m) to 44 dB(μV/m) (500 μV/m to 160 μV/m) in the 30 MHz to 75 MHz frequency band, this limit decreasing
logarithmically (linearly) with frequencies above 30 MHz, and 44 dB(μV/m) to 55 dB(μV/m) (160 μV/m to 562 μV/m)
in the 75 MHz to 400 MHz frequency band, this limit increasing logarithmically (linearly) with frequencies above
75 MHz as shown in annex A (figure A.6). In the 400 MHz to 1 000 MHz frequency band the limit remains constant
at 55 dB(μV/m) (562 μV/m).
On the test specimen, the measured values, expressed in dB(μV/m) (μV/m) shall be at least 2 dB below the
reference limits.
6.6 Immunity of ESA's to electromagnetic radiation
6.6.1 Test method
For the testing of the immunity of ESA to electromagnetic fields, the test methods specified in ISO 11452-2,
ISO 11452-3, ISO 11452-4 or ISO 11452-5 apply. Immunity testing should be conducted in accordance with
ISO 11452-1 except forward power may be used as the control regardless of the standing wave ratio of the system.
The chosen combination shall cover the 20 MHz to 1 000 MHz band. The substitution method, and the 80 %
amplitude modulation (AM) with sinusoidal wave of 1 kHz (see ISO 11452-1) is determined as a test method.
6.6.2 ESA immunity reference limits
The reference limits apply to the root mean square values of the unmodulated signal. The maximum value of the
test signal with modulation shall comply with the maximum value of an unmodulated test signal. If tests are made in
accordance with ISO 11452, parts 1 to 5, the immunity reference limits are:
48 V/m for the 150 mm stripline test method (ISO 11452-5),
60 V/m for the TEM cell test method (ISO 11452-3),
48 mA for the Bulk Current Injection (BCI) test method (ISO 11452-4), and,
24 V/m for the radiated field (absorber lined chamber) test method (ISO 11452-2).
Functional status class A applies to all tests. The reference limits increased by 25 % apply for the test specimen.
The ESA shall not exhibit any operational change which is unacceptable for its application on the earth-moving
machinery. See 5.2 for further definition of operational change which is unacceptable.
© ISO
6.7 Electrostatic discharge (ESD)
6.7.1 Test method
The method described in IEC 61000-4-2 is used as the method of measurement of the earth-moving machinery or
on the component in such areas where an ESD in standard use is possible (e.g. by touching by the operator).
6.7.2 Reference limits
Test level I (± 4 kV) at functional status class A as specified in IEC 61000-4-2 applies.
6.8 Conducted transients
6.8.1 General
With remotely located ESA connected to the earth-moving machinery only through the wiring system, there is a
possibility of pulse generated in a remote ESA to energize the circuit and affect other ESA's or components on the
earth-moving machinery. Therefore, minimum values concerning emission and susceptibility for ESA's and earth-
moving machinery are required.
6.8.2 Test method
The method described in ISO 7637-0, ISO 7637-1 and ISO 7637-2, is used as the test method. For the test of
conducted transients, the ESA’s can be installed on the earth-moving machinery.
6.8.3 Reference limits
Test level I at functional status class A as specified in ISO 7637-1 and ISO 7637-2 applies. The function
performance status shall be specified before the testing of every different check pulse. Table 1 shows the field of
1)
application of the different check pulses in the 12 V- and 24 V-onboard systems.
For each ESA, as applicable, instructions should be added to describe the correct installation and connections to
the earth-moving machinery or its devices to avoid malfunction of the ESA and/or the earth-moving machinery.
1)
The emission of transients is under consideration as a revision of ISO 7637-1 and ISO 7637-2. This has to be taken into
account for the future.
© ISO
Table 1 — Check pulse in 12 V and 24 V onboard systems
Test Test Level I Test Level I Application
Pulse
in accordance in accordance
with ISO 7637-1 with ISO 7637-2
V V
This test pulse is a simulation of transients due to
1) supply disconnection from inductive loads; it applies to
1 –25 –50
a device under test if, as used in the machinery, it
remains connected directly in parallel with an inductive
load.
This test pulse is a simulation of transients due to the
225 25
sudden interruption of current in an inductor connected
in series with a device under test.
These test pulses are a simulation of transients, which
3a –25 –35
occur as a result of the switching processes. The
characteristics of these transients are influenced by
3b +25 +35
distributed capacitance and inductance of wiring
harness.
This pulse simulates supply voltage reduction caused
by energizing the starter-motor circuits of internal
4–4 –5
combustion engines (excluding spikes associated with
starting).
This test pulse is a simulation of load dump transient
occurring in the event of a discharged battery being
disconnected while the alternator is generating
charging current at the moment of the battery being
5 +26,5 +70
disconnected with other loads remaining on the
alternator circuit at this moment. The load dump
amplitude depends on the alternator speed and on the
level of the alternator field excitation at the moment of
the battery being disconnected. The load dump pulse
duration depends essentially on the time constant of
the field excitation circuit and on the pulse amplitude.
1)
Only test pulse 1a in ISO 7637-2 applies.
7 Exceptions
For the requirements described in clauses 5 and 6, the following exceptions are valid:
a) Where earth-moving machinery or electrical/electronic system or ESA does not include an electronic oscillator
with an operating frequency greater than 9 kHz, it shall be deemed to comply with the requirements of 6.2 and
6.5.
b) Earth-moving machinery which do not have electrical/electronic systems or ESA's involved in the direct control
and modification of the state of function of the earth-moving machinery need not be tested for immunity and
shall be deemed to comply with the requirements of 6.6, 6.7 and 6.8.
c) ESA's whose functions are not involved in the direct control and modification of the state of the earth-moving
machinery need not be tested for immunity, and shall be deemed to comply with the requirements of 6.6, 6.7
and 6.8.
© ISO
d) No specific tests need to be made regarding radio or telephone transmitters. Each earth-moving machinery
manufacturer shall in the operator's manual identify what precautions, if any, applicable when installing and
operating radio, telephone or other transmitters on the earth-moving machinery.
8 Test report
If a test report is made, the following information should be included in the report:
a) description of the test specimen in accordance with 3.11 or 3.12 (machine model, or electric/electronic
subassembly or separate technical unit(s) identification);
b) description or classification of the test facilities or test site;
c) description of the instrumentation or the standards that the instrumentation meets;
d) level of broadband electromagnetic emissions in accordance with 6.1.2;
e) level of narrowband electromagnetic emissions in accordance with 6.2.2;
f) identification of any loss of functional control of the earth-moving machinery in accordance with 6.3.2;
g) level of broadband electromagnetic interference in accordance with 6.4.2;
h) level of narrowband electromagnetic interference in accordance with 6.5.2;
i) identification of any loss of functional control exhibited by the ESA which would affect the control of the earth-
moving machinery in accordance with 6.3.2;
j) identification of components which are not in accordance with 6.7.2;
k) identification of components which are not in accordance with 6.8.2.
© ISO
Annex A
(normative)
Reference limits
The reference limits are given in figures A.1 to A.6.
Figure A.1 — Earth-moving machinery broadband reference limits by antenna — Earth-moving machinery
distance of 10 m
© ISO
Figure A.2 — Earth-moving machinery broadband reference limits by antenna — Earth-moving machinery
distance of 3 m
© ISO
NOTE — If measurements are made which pass the above emission reference limits, an analysis and evaluation of these
peaks shall be made according to the method of determining conformance of radiated/conducted disturbance presented in
figure 1 of CISPR 25:1995.
Figure A.3 — Earth-moving machinery narrowband reference limits by antenna — Earth-moving machinery
distance of 10 m
© ISO
NOTE — If measurements are made which pass the above emission reference limits, an analysis and evaluation of these
peaks shall be made according to the method of determining conformance of radiated/conducted disturbance presented in
figure 1 of CISPR 25:1995.
Figure A.4 — Earth-moving machinery narrowband reference limits by antenna — Earth-moving machinery
distance of 3 m
© ISO
Figure A.5 — Electrical/electronic ESA's — Broadband reference limits
© ISO
NOTE — If measurements are made which pass the above emission reference limits, an analysis and evaluation of these
peaks shall be made according to the method of determining conformance of radiated/conducted disturbance presented in
figure 1 of CISPR 25:1995.
Figure A.6 — Electrical/electronic ESA's — Narrowband reference limits
© ISO
Annex B
(normative)
Method of measurement of radiated broadband electromagnetic emissions
from earth-moving machinery
B.1 General
B.1.1 Application
The test method described in the annex shall only be applied to complete earth-moving machinery.
B.1.2 Measurement apparatus
The measuring equipment shall comply with the requirements of CISPR 16-1.
A quasi-peak-detector shall be used for the measurement of broadband electromagnetic emissions in this annex, or
if a peak-detector is used an appropriate correction factor shall be used depending on the pulse rate (see B.6.2.2
and CISPR 12).
B.1.3 Test method
This test is intended to measure the broadband emissions.
Two alternative reference antenna distances are permissible: 10 m or 3 m from the earth-moving machinery.
In either case the requirements of clause B.2 shall be complied with.
B.1.4 Results of measurement
The results of measurement shall be expressed in dB(μV/m) (μV/m) for 120 kHz bandwidth.
B.2 Measuring location
B.2.1 Test site
The test site shall be a clear, level area free from electromagnetic reflecting surfaces within a circle of minimum
radius of 30 m measured from a point midway between the earth-moving machinery and the antenna (see
figure B.1).
B.2.2 Measurement facility
The measuring set, test hut, or earth-moving machinery in which the measurement set is located may be within the
test site, but only in the permitted region shown in figure B.1. Other measuring antennas are allowed within the test
area, at a minimum distance of 10 m both from the receiving antenna and the earth-moving machinery under test,
provided that it can be shown that the test results will not be affected.
B.2.3 Enclosed test facilities
Enclosed test facilities may be used if correlation can be shown between the enclosed test facility and an outdoor
site. Enclosed test facilities do not need to meet the dimensional requirements of figure B.1 other than the distance
from the antenna to the earth-moving machinery and the height of the antenna. Neither do they need to have
ambient emissions checked before or after the test as indicated in B.2.4.
© ISO
B.2.4 Ambient measurements
To ensure that there is no extraneous noise or signal of a magnitude sufficient to affect materially the measurement,
measurements shall be taken before and after the main test. If the earth-moving machinery is present when
ambient measurements are taken, it will be necessary to ensure that any emission from the earth-moving
machinery do not affect significantly the ambient measurements, for example by removing the earth-moving
machinery from the test area, removing the ignition key, or disconnecting the battery. In both of the measurements,
the extraneous noise or signal shall be at least 10 dB below the limits of interference given in 6.1.2 (except for
intentional narrowband ambient transmissions).
B.3 Earth-moving machinery state during test
B.3.1 General
All sources of broadband emissions which are deemed to be continuously used should be switched on during the
test. If the earth-moving machinery is engine driven, the engine shall be running at its normal operating
temperature and the transmission shall be in neutral. Care shall be taken to ensure that the speed setting
mechanism does not influence electromagnetic emissions. During each measurement, the engine shall be
operated as indicated in table B.1.
Table B.1 — Engine speed during test
Engine speed
Engine type Method of measurement
quasi-peak peak
one cylinder
2 500 r/min ± 250 r/min 2 500 r/min ± 250 r/min
Spark
ignition
more than one cylinder
1 500 r/min ± 150 r/min 1 500 r/min ± 150 r/min
Diesel
Normal operation speed, with a relative tolerance of ± 10 %
B.3.2 Test site ambient conditions
Testing shall not be conducted while rain or other precipitation is falling on the earth-moving machinery or within
10 min after such precipitation has stopped.
B.4 Antenna
B.4.1 Antenna type
Any antenna may be used provided it can be normalised to the reference antenna. The method described in
CISPR 12:1997, annex A, may be used to calibrate the antenna.
B.4.2 Height and measurement distance
B.4.2.1 Height
B.4.2.1.1 10 m test
The phase centre of the antenna shall be 3 m ± 0,05 m above the plane on which the earth-moving machinery rests.
B.4.2.1.2 3 m test
The phase centre of the antenna shall be 1,8 m ± 0,05 m above the plane on which the earth-moving machinery
rests.
© ISO
B.4.2.1.3 Antenna location
No part of any antenna's receiving elements shall be closer than 0,25 m to the plane on which the earth-moving
machinery rests.
B.4.2.2 Distance of measurement
B.4.2.2.1 10 m test
The horizontal distance from the tip or other appropriate point of the antenna defined during the normalisation
procedure described in B.4.1 to the outer body surface of the earth-moving machinery shall be 10 m ± 0,2 m.
B.4.2.2.2 3 m test
The horizontal distance from the tip or other appropriate point of the antenna defined during the normalisation
procedure described in B.4.1 to the outer body surface of the earth-moving machinery shall be 3 m ± 0,05 m.
B.4.2.2.3 Antenna location
If the test is carried out in a facility enclosed for radio frequency electromagnetic screening purposes, the antenna's
receiving elements shall be no closer than 1 m to any radio absorbent material and no closer than 1,5 m to the wall
of the enclosed facility. There must be no absorbent material between the receiving antenna and earth-moving
machinery under test.
B.4.3 Antenna location relative to the earth-moving machinery
The antenna shall be located successively on the left- and right-hand sides of the earth-moving machinery, with the
antenna parallel to the plane of the longitudinal symmetry of the earth-moving machinery and in line:
a) diesel engines: at the SIP (see ISO 5353);
b) spark ignition engines: at the engine mid-point.
See figures B.2 and B.3.
B.4.4 Antenna position
At each of the measuring points, reading shall be taken both with the antenna in a horizontal and in a vertical
polarisation (see figures B.2 and B.3).
B.5 Readings
The maximum of the four readings taken in accordance with B.4.3 and B.4.4 at each spot frequency shall be taken
as the characteristic reading at the frequency at which the measurements were made.
B.6 Frequencies
B.6.1 Measurements
Measurements shall be made throughout the 30 MHz to 1 000 MHz frequency range with an increment maximum of
5 MHz.
B.6.2 Limits
B.6.2.1 Limits range
The limits apply throughout the frequency range 30 MHz to 1 000 MHz.
© ISO
B.6.2.2 Measurement limits
Measurements can be performed with either quasi-peak or peak detectors. The limits given in 6.1 and 6.4 are for
quasi-peak. If a peak detector is used, add 38 dB for 1 MHz bandwidth or subtract 22 dB for 1 kHz bandwidth, that
is,
limit (peak, 1 MHz) =
...
NORME ISO
INTERNATIONALE 13766
Première édition
1999-05-01
Engins de terrassement — Compatibilité
électromagnétique
Earth-moving machinery — Electromagnetic compatibility
A
Numéro de référence

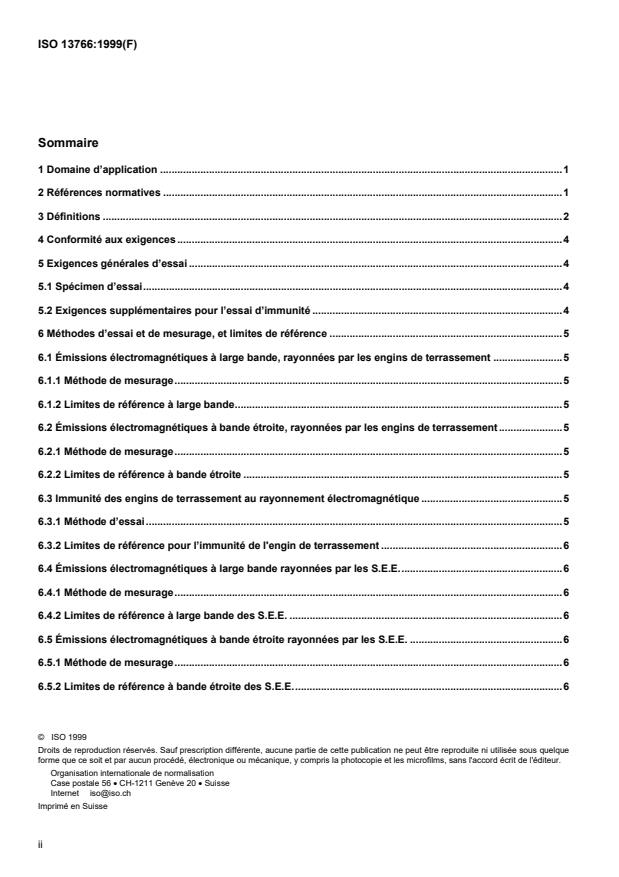

Sommaire
1 Domaine d’application .1
2 Références normatives .1
3 Définitions .2
4 Conformité aux exigences .4
5 Exigences générales d’essai .4
5.1 Spécimen d’essai.4
5.2 Exigences supplémentaires pour l’essai d’immunité .4
6 Méthodes d’essai et de mesurage, et limites de référence .5
6.1 Émissions électromagnétiques à large bande, rayonnées par les engins de terrassement .5
6.1.1 Méthode de mesurage.5
6.1.2 Limites de référence à large bande.5
6.2 Émissions électromagnétiques à bande étroite, rayonnées par les engins de terrassement.5
6.2.1 Méthode de mesurage.5
6.2.2 Limites de référence à bande étroite .5
6.3 Immunité des engins de terrassement au rayonnement électromagnétique .5
6.3.1 Méthode d’essai.5
6.3.2 Limites de référence pour l’immunité de l'engin de terrassement .6
6.4 Émissions électromagnétiques à large bande rayonnées par les S.E.E.6
6.4.1 Méthode de mesurage.6
6.4.2 Limites de référence à large bande des S.E.E. .6
6.5 Émissions électromagnétiques à bande étroite rayonnées par les S.E.E. .6
6.5.1 Méthode de mesurage.6
6.5.2 Limites de référence à bande étroite des S.E.E.6
© ISO 1999
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque
forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l'éditeur.
Organisation internationale de normalisation
Case postale 56 • CH-1211 Genève 20 • Suisse
Internet iso@iso.ch
Imprimé en Suisse
ii
© ISO
6.6 Immunité des S.E.E. au rayonnement électromagnétique . 6
6.6.1 Méthode d’essai. 6
6.6.2 Limites de référence pour l’immunité des S.E.E. . 7
6.7 Décharge électrostatique. 7
6.7.1 Méthode d’essai. 7
6.7.2 Limites de références. 7
6.8 Transitoires conduits . 7
6.8.1 Généralités . 7
6.8.2 Méthode d’essai. 7
6.8.3 Limites de référence. 7
7 Exceptions. 8
8 Rapport d’essai. 9
Annexe A (normative) Valeurs des limites de référence. 10
Annexe B (normative) Méthode de mesurage des émissions électromagnétiques à large bande
rayonnées par les engins de terrassement. 16
Annexe C (normative) Méthode de mesurage des émissions électromagnétiques à bande étroite
rayonnées par les engins de terrassement. 23
Annexe D (normative) Méthode de mesurage des émissions électromagnétiques à large bande
rayonnées par des sous-ensembles électriques/électroniques . 26
Annexe E (normative) Méthode de mesurage des émissions électromagnétiques à bande étroite
rayonnées par des sous-ensembles électriques/électroniques . 32
Annexe F (informative) Guide pour la sélection de la configuration du spécimen d'essai . 35
iii
© ISO
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée aux
comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec la Commission
électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques sont soumis aux comités membres pour
vote. Leur publication comme Normes internationales requiert l'approbation de 75 % au moins des comités
membres votants.
La Norme internationale ISO 13766 a été élaborée par le comité technique ISO/TC 127, Engins de terrassement.
Les annexes A à E font partie intégrante de la présente Norme internationale. L’annexe F est donnée uniquement à
titre d’information.
iv
© ISO
Introduction
Les dispositifs électroniques sont de plus en plus utilisés dans les environnements où opèrent les engins de
terrassement; il est donc nécessaire de s'assurer que ces engins disposent d'une immunité adéquate aux champs
électromagnétiques externes. Les engins de terrassement étant de plus en plus souvent munis de dispositifs
électriques et électroniques, il faut s'assurer que les champs électromagnétiques qu'ils émettent s'inscrivent dans
des limites acceptables.
Des interférences électriques et à haute fréquence ont lieu au cours du fonctionnement normal de nombreuses
parties des dispositifs et systèmes installés sur les engins de terrassement. Elles sont générées dans une large
bande de fréquence avec des caractéristiques électriques différentes, et peuvent se propager par conduction et/ou
rayonnement dans d’autres dispositifs et systèmes électriques et électroniques des engins de terrassement. Les
signaux à bande étroite générés par des sources d'interférence à l’intérieur ou à l’extérieur de l'engin de
terrassement, peuvent également être couplés à l'intérieur des systèmes électriques et électroniques où ils peuvent
affecter le fonctionnement normal des dispositifs électriques et électroniques.
Les décharges électrostatiques sont applicables aux engins de terrassement du fait que des organes de commande
peuvent être placés à l’extérieur du poste du conducteur et que des différences de potentiel peuvent apparaître aux
points de contact. Les transitoires conduits dans le câblage d'alimentation doivent être pris en compte car les
engins de terrassement constituent souvent des systèmes ouverts et que plusieurs dispositifs et/ou composants de
ces engins sont associés les uns aux autres.
Alors qu'il existe de nombreuses normes pour divers produits et systèmes, la méthode d'essai présentée dans la
présente Norme internationale dispose des conditions d'essai spécifiques aux engins de terrassement et aux
"systèmes électriques/électroniques ou sous-ensembles électroniques" d'engin de terrassement. La méthode
d'essai admet que, du fait de la taille et de l'utilisation des engins de terrassement, la mise en place de l'engin de
terrassement dans l'installation d'essai doit répondre aux caractéristiques de fonctionnement de ces types d'engins
de terrassement. La présente Norme internationale fournit des méthodes d'essai et critères acceptables pour les
engins de terrassement en tenant compte de leurs caractéristiques et paramètres de fonctionnement particuliers.
Étant donné que les engins de terrassement disposent d'un certain nombre de systèmes constitués de composants
qui peuvent être utilisés sur des engins de terrassement différents, l'approche qui consiste à définir des "systèmes
électriques/électroniques ou des sous-ensembles électroniques" pour ces composants est appliquée aux méthodes
d'essai d'immunité et d'émission. Ceci permet d'évaluer ces composants par la méthode d'essai dans des
installations de laboratoire existantes qui comprennent des salles blindées (cages de Faraday) spécialement
équipées. Lorsque des essais de systèmes électriques/électroniques ou des sous-ensembles électroniques sont
effectués, il est nécessaire de tenir compte des effets des systèmes de câblage utilisés pour relier les sous-
ensembles dans l'engin de terrassement. Il est également admis d'effectuer les essais sur l'engin de terrassement.
La présente Norme internationale est destinée à fournir les spécifications techniques nécessaires à l'évaluation de
la performance électromagnétique des engins de terrassement conformément aux lois de performance
électromagnétique des gouvernements, aux directives, règles et/ou législations. Un exemple en est la directive
européenne 89/336/CEE.
v
NORME INTERNATIONALE © ISO ISO 13766:1999(F)
Engins de terrassement — Compatibilité
électromagnétique
1 Domaine d’application
La présente Norme internationale spécifie des méthodes d'essai et des critères d'acceptation pour l'évaluation de la
compatibilité électromagnétique des engins de terrassement tels que définis dans l'ISO 6165. Les phénomènes
électromagnétiques suivants sont traités:
interférence électromagnétique à bande étroite et à large bande;
essai d’immunité au champ électromagnétique;
interférence à bande étroite et à large bande des sous-ensembles électriques/électroniques;
essai d’immunité au champ électromagnétique des sous-ensembles électriques/électroniques;
décharge électrostatique;
transitoires conduits.
2 Références normatives
Les normes suivantes contiennent des dispositions qui, par suite de la référence qui en est faite, constituent des
dispositions valables pour la présente Norme internationale. Au moment de la publication, les éditions indiquées
étaient en vigueur. Toute norme est sujette à révision et les parties prenantes des accords fondés sur la présente
Norme internationale sont invitées à rechercher la possibilité d'appliquer les éditions les plus récentes des normes
indiquées ci-après. Les membres de la CEI et de l'ISO possèdent le registre des Normes internationales en vigueur
à un moment donné.
ISO 5353:1995, Engins de terrassement et tracteurs et matériels agricoles et forestiers — Point repère du siège.
ISO 6165:1997, Engins de terrassement — Principaux types — Vocabulaire.
ISO 7637-0:1990,
Véhicules routiers — Perturbations électriques par conduction et par couplage — Partie 0:
Définitions et généralités.
ISO 7637-1:1990, Véhicules routiers — Perturbations électriques par conduction et par couplage — Partie 1:
Voitures particulières et véhicules utilitaires légers à tension nominale de 12 V — Transmission des perturbations
électriques par conduction uniquement le long des lignes d'alimentation.
ISO 7637-2:1990, Véhicules routiers — Perturbations électriques par conduction et par couplage — Partie 2:
Véhicules utilitaires à tension nominale de 24 V — Transmission des perturbations électriques par conduction
uniquement le long des lignes d'alimentation.
ISO 11451-1:1995, Véhicules routiers — Perturbations électriques par rayonnement d'énergie électromagnétique
en bande étroite — Méthodes d'essai du véhicule — Partie 1: Généralités et définitions.
ISO 11451-2:1995, Véhicules routiers — Perturbations électriques par rayonnement d'énergie électromagnétique
en bande étroite — Méthodes d'essai du véhicule — Partie 2: Irradiation par source externe.
© ISO
ISO 11452-1:1995,
Véhicules routiers — Perturbations électriques par rayonnement d'énergie électromagnétique
en bande étroite — Méthodes d'essai d'un composant — Partie 1: Généralités et définitions.
ISO 11452-2:1995,
Véhicules routiers — Perturbations électriques par rayonnement d'énergie électromagnétique
en bande étroite — Méthodes d'essai d'un composant — Partie 2: Chambre anéchoïque.
ISO 11452-3:1995,
Véhicules routiers — Perturbations électriques par rayonnement d'énergie électromagnétique
en bande étroite — Méthodes d'essai d'un composant — Partie 3: Cellule TEM.
ISO 11452-4:1995,
Véhicules routiers — Perturbations électriques par rayonnement d'énergie électromagnétique
en bande étroite — Méthodes d'essai d'un composant — Partie 4: Méthode d'injection de courant (BCI).
ISO 11452-5:1995,
Véhicules routiers — Perturbations électriques par rayonnement d'énergie électromagnétique
en bande étroite — Méthodes d'essai d'un composant — Partie 5: Ligne TEM à plaques.
CEI 60050-161:1990, .
Vocabulaire électrotechnique international — Chapitre 161: Compatibilité électromagnétique
CEI 61000-4-2:1995, Compatibilité électromagnétique (CEM) — 2ème partie: Environnement — Section 4: Niveaux
.
de compatibilité dans les installations industrielles pour les perturbations conduites à basse fréquence
CISPR 12:1997, Véhicules, bâteaux à moteurs et engins entraînés par des moteurs à allumage commandé —
.
Caractéristiques de perturbation radioélectrique — Limites et méthodes de mesure
CISPR 16-1:1998, Spécifications des méthodes et des appareils de mesure des perturbations radioélectriques et de
l'immunité aux perturbations radioélectriques — Partie 1: Appareils de mesure des perturbations radioélectriques et
de l'immunité aux perturbations radioélectriques.
CISPR 25:1995,
Limites et méthodes de mesure des caractéristiques des perturbations radioélectriques pour la
protection des récepteurs utilisés à bord des véhicules.
3 Définitions
Pour les besoins de la présente Norme internationale, les définitions suivantes s’appliquent.
3.1
compatibilité électromagnétique
CEM
aptitude d’un engin, d’un (de) composant(s) ou d’un (de) système(s) électrique(s)/électronique(s) ou des sous-
ensembles électroniques à fonctionner dans son environnement électromagnétique de façon satisfaisante et sans
produire lui-même des perturbations électromagnétiques intolérables pour tout ce qui se trouve dans cet
environnement
NOTE — Adapté de la CEI 60050:1990, 161-01-07.
3.2
perturbation électromagnétique
phénomène électromagnétique susceptible de créer des troubles de fonctionnement d’un engin, d’un (de)
composant(s) ou d’un (de) système(s) électrique(s)/électronique(s) ou de sous-ensembles électroniques
NOTES
1 Une perturbation électromagnétique peut être un bruit électromagnétique, un signal non désiré ou une modification du
milieu de propagation lui-même.
2 Adapté de la CEI 60050:1990, 161-01-05.
3.3
immunité électromagnétique
aptitude d’un engin, d’un (de) composant(s) ou d’un (de) système(s) électrique(s)/électronique(s) à fonctionner sans
dégradation en présence de perturbations électromagnétiques spécifiées
NOTE — Adapté de la CEI 60050:1990, 161-01-20.
© ISO
3.4
environnement électromagnétique
ensemble des phénomènes électromagnétiques existant à un endroit donné
[CEI 60050:1990, 161-01-01]
3.5
limite de référence
valeur limite à laquelle la production doit se conformer
3.6
antenne de référence
dipôle symétrique (un côté référencé à la masse) qui, pour la gamme de fréquences comprise entre 30 MHz et
80 MHz, se comporte comme un dipôle résonnant demi-onde à 80 MHz, et qui, pour la gamme de fréquences au-
dessus de 80 MHz se comporte comme un dipôle résonnant demi-onde, accordé à la fréquence de mesure
NOTE — Voir CISPR 16-1.
3.7
émission à large bande
émission dont la largeur de bande est supérieure à celle d’un récepteur ou d’un appareil de mesure donné
[CEI 60050:1990, 161-06-11]
3.8
émission à bande étroite
émission dont la largeur de bande est inférieure à celle d’un récepteur ou d’un appareil de mesure donné
[CEI 60050:1990, 161-06-13]
3.9
système électrique/électronique
composant(s) électrique(s) et/ou électronique(s) ou ensemble de composants destinés à faire partie intégrante d’un
engin, avec tous les branchements électriques associés
3.10
sous-ensemble électrique/électronique
S.E.E.
composant(s) électrique(s) et/ou électronique(s) ou ensemble de composants destinés à faire partie intégrante d’un
engin, avec tous les câblages et branchements électriques associés et qui exécute(nt) une ou plusieurs fonctions
spécialisées
3.11
type d'engin de terrassement
engin de terrassement dont les caractéristiques essentielles ne présentent pas de différences en termes de:
forme structurelle;
disposition générale des composants électriques et/ou électroniques ainsi que du câblage;
matériau de base dont est constitué l'engin de terrassement (par exemple: parties couvrantes en acier,
aluminium ou fibre de verre)
3.12
type de S.E.E.
S.E.E. dont les caractéristiques essentielles ne présentent pas de différence en termes de:
fonction assurée par le S.E.E.;
disposition des composants électriques et/ou électroniques, le cas échéant;
matériau de base de l’enveloppe
© ISO
3.13
décharge électrostatique
transfert de charge électrique entre des corps ayant des potentiels électriques différents lorsqu'ils sont proches ou
mis en contact direct
[CEI 60050, 161-01/22]
3.14
transitoires conduits
tension ou courant transitoire propagé dans le câblage d'alimentation d'un engin par l'intermédiaire d'un conducteur
entre la source du transitoire et le récepteur
4 Conformité aux exigences
Les exigences de la présente Norme internationale sont remplies par un engin de terrassement et ses sous-
ensembles électriques/électroniques, lorsque l'engin fonctionne conformément à sa destination finale. L'utilisateur
de la présente Norme internationale peut choisir parmi les alternatives suivantes pour donner la preuve de leur
conformité aux exigences:
a) Les exigences de performance de la présente Norme internationale sont remplies lorsque les systèmes
électriques/électroniques ou les sous-ensembles électroniques sont conformes aux critères applicables de la
présente Norme internationale et ont été installés conformément aux exigences recommandées pour le sous-
ensemble électronique.
b) Les exigences de performance de la présente Norme internationale sont remplies pour un engin complet
lorsque les critères applicables de la présente Norme internationale sont respectés. Dans le cas d'un engin
complet remplissant les exigences de performance de la présente Norme internationale, aucun mesurage des
systèmes électriques/électroniques ou des sous-ensembles électroniques n'est nécessaire.
5 Exigences générales d’essai
5.1 Spécimen d’essai
Il est admis de choisir le spécimen d'essai conformément à la définition 3.11 (type d'engin de terrassement) et/ou à
la définition 3.12 (type de S.E.E.).
Étant donné que l'essai d'un seul spécimen d'essai peut être utilisé pour juger les performances d'une population
d'engins de terrassement similaire, les limites de référence d'émission et d'immunité doivent être plus que
restrictives en réduisant de 20 % les limites d'émission et en augmentant de 25 % les limites d'immunité de manière
à tenir compte de la variabilité des émissions et de l'immunité due aux variations de fabrication des engins de
terrassement ou des types de S.E.E. et aux facteurs d'essai.
Pour un essai ultérieur sur un spécimen d'essai similaire, la conformité aux limites de référence doit être acceptée
comme répondant aux exigences de la présente Norme internationale.
Pour la décharge électrostatique et les transitoires conduits, les limites de référence sont valables pour tout essai
du spécimen d'essai.
5.2 Exigences supplémentaires pour l’essai d’immunité
Lorsqu'un spécimen d'essai est soumis aux essais d'immunité, les commandes utilisées par le conducteur ainsi que
toutes commandes automatiques de l'engin de terrassement et de tout accessoire ou équipement doivent rester
fonctionnelles de façon à assurer un contrôle continu de l'engin de terrassement. Ceci s'applique également au
système secondaire ou au système d'arrêt destiné à palier les défaillances de la commande principale.
© ISO
6 Méthodes d’essai et de mesurage, et limites de référence
6.1 Émissions électromagnétiques à large bande, rayonnées par les engins de terrassement
6.1.1 Méthode de mesurage
Mesurer les émissions électromagnétiques au moyen de la méthode décrite dans l’annexe B à l’une des distances
d’antenne définies. Ce choix doit être fait par l’utilisateur de la présente Norme internationale.
6.1.2 Limites de référence à large bande
Lorsque les mesurages sont effectués au moyen de la méthode décrite dans l’annexe B à une distance engin de
terrassement-antenne de 10 m – 0,2 m, les limites de référence en émission doivent être de 34 dB(mV/m)
(50 mV/m) dans la bande de fréquences de 30 MHz à 75 MHz et de 34 dB(mV/m) à 45 dB(mV/m) (50 mV/m à
180 mV/m mV/m) dans la bande de fréquences de 75 MHz à 400 MHz, cette limite augmentant de manière
logarithmique (linéairement) pour des fréquences supérieures à 75 MHz, comme représenté à l’annexe A
(figure A.1). Dans la bande de fréquences de 400 MHz à 1 000 MHz, la limite demeure constante à 45 dB(mV/m)
(180 mV/m).
Lorsque les mesurages sont effectués au moyen de la méthode décrite dans l’annexe B, à une distance engin de
terrassement-antenne de 3 m – 0,05 m, les limites de référence en émission doivent être de 44 dB(mV/m)
(160 mV/m) dans la bande de fréquences de 30 MHz à 75 MHz et de 44 dB(mV/m) à 55 dB(mV/m) (160 mV/m à
562 mV/m) dans la bande de fréquences de 75 MHz à 400 MHz, cette limite augmentant de manière logarithmique
(linéairement) pour des fréquences supérieures à 75 MHz, comme représenté à l’annexe A (figure A.2). Dans la
bande de fréquences de 400 MHz à 1 000 MHz, la limite demeure constante à 55 dB(mV/m) (562 mV/m).
Les valeurs mesurées sur le spécimen d’essai, exprimées en dB( V/m) ( V/m), doivent être d’au moins 2 dBmm
(20 %) en dessous des limites de référence.
6.2 Émissions électromagnétiques à bande étroite, rayonnées par les engins de terrassement
6.2.1 Méthode de mesurage
Mesurer les émissions électromagnétiques au moyen de la méthode décrite dans l’annexe C à l’une des distances
d’antenne définies. Ce choix doit être fait par l’utilisateur de la présente Norme internationale.
6.2.2 Limites de référence à bande étroite
Lorsque les mesurages sont effectués au moyen de la méthode décrite dans l’annexe C, à une distance engin de
terrassement-antenne de 10 m – 0,2 m, les limites de référence en émission doivent être de 24 dB(mV/m)
(16 mV/m) dans la bande de fréquences de 30 MHz à 75 MHz et de 24 dB(mV/m) à 35 dB(mV/m) (16 mV/m à
56 mV/m) dans la bande de fréquences de 75 MHz à 400 MHz, cette limite augmentant de manière logarithmique
(linéairement) pour des fréquences supérieures à 75 MHz, comme représenté à l’annexe A (figure A.3). Dans la
bande de fréquences de 400 MHz à 1 000 MHz, la limite demeure constante à 35 dB(mV/m) (56 mV/m).
Lorsque les mesurages sont effectués au moyen de la méthode décrite dans l’annexe C, à une distance engin de
terrassement-antenne de 3 m 0,05 m, les limites de référence en émission doivent être de 34 dB( V/m)–m
(50 mV/m) dans la bande de fréquences de 30 MHz à 75 MHz et de 34 dB(mV/m) à 45 dB(mV/m) (50 mV/m à
180 mV/m) dans la bande de fréquences de 75 MHz à 400 MHz, cette limite augmentant de manière logarithmique
(linéairement) pour des fréquences supérieures à 75 MHz, comme représenté à l’annexe A (figure A.4). Dans la
bande de fréquences 400 MHz à 1 000 MHz, la limite demeure constante à 45 dB(mV/m) (180 mV/m).
Les valeurs mesurées sur le spécimen d’essai, exprimées en dB(mV/m) (mV/m), doivent être d’au moins 2 dB en
dessous des limites de référence.
6.3 Immunité des engins de terrassement au rayonnement électromagnétique
6.3.1 Méthode d’essai
Soumettre l'engin de terrassement à l’essai d’immunité au rayonnement électromagnétique conformément à
l'ISO 11451-1 et l'ISO 11451-2 avec une polarisation horizontale et verticale. (Il convient de mener l'essai
© ISO
d'immunité tel que décrit dans l'ISO 11451-1 excepté que l'énergie retour peut être utilisée pour la commande sans
tenir compte du rapport d'onde supportée par le système). La détermination du point de référence et du mode de
fonctionnement applicable doit être spécifique à l'engin, tel que spécifié dans la présente Norme internationale. La
méthode de substitution et la modulation d’amplitude (AM) de 80 % avec une onde sinusoïdale de 1 kHz (voir
l'ISO 11451-1) sont déterminées comme méthode d’essai. L’essai doit être effectué dans la bande de fréquences
20 MHz à 1 000 MHz.
6.3.2 Limites de référence pour l’immunité de l'engin de terrassement
La limite de référence de 24 V/m (racine carrée moyenne du signal non modulé) s’applique. La valeur maximale du
signal d'essai modulé doit être conforme à la valeur maximale d'un signal non modulé. Les exigences d'immunité
sont remplies par une intensité de champ de 30 V/m (25 % au-dessus de la limite de référence). Les exigences
générales relatives à l'essai d’immunité déterminées selon le paragraphe 4.1.3 doivent être satisfaites.
6.4 Émissions électromagnétiques à large bande rayonnées par les S.E.E.
6.4.1 Méthode de mesurage
Mesurer l'interférence électromagnétique par la méthode décrite dans l’annexe D.
6.4.2 Limites de référence à large bande des S.E.E.
Lorsque les mesurages sont effectués au moyen de la méthode décrite dans l’annexe D, les limites de référence en
émission doivent être de 64 dB(mV/m) à 54 dB(mV/m) (1 600 mV/m à 500 mV/m) dans la bande de fréquences de
30 MHz à 75 MHz, cette limite diminuant de manière logarithmique (linéairement) pour des fréquences supérieures
à 30 MHz, et de 54 dB(mV/m) à 65 dB(mV/m) (500 mV/m à 1 800 mV/m) dans la bande de fréquences de 75 MHz à
400 MHz, cette limite augmentant de manière logarithmique (linéairement) pour des fréquences supérieures à
75 MHz, comme représenté à l’annexe A (figure A.5). Dans la bande de fréquences de 400 MHz à 1 000 MHz, la
limite demeure constante à 65 dB(mV/m) (1 800 mV/m).
Les valeurs mesurées sur le spécimen d’essai, exprimées en dB(mV/m) (mV/m), doivent être au moins 2 dB en
dessous des limites de référence.
6.5 Émissions électromagnétiques à bande étroite rayonnées par les S.E.E.
6.5.1 Méthode de mesurage
Mesurer l'interférence électromagnétique par la méthode décrite dans l’annexe E.
6.5.2 Limites de référence à bande étroite des S.E.E.
Lorsque les mesurages sont effectués au moyen de la méthode décrite dans l’annexe E, les limites de référence en
émission doivent être de 54 dB(mV/m) à 44 dB(mV/m) (500 mV/m à 160 mV/m) dans la bande de fréquences de
30 MHz à 75 MHz, cette limite diminuant de manière logarithmique (linéairement) pour des fréquences supérieures
à 30 MHz, et de 44 dB(mV/m) à 55 dB(mV/m) (160 mV/m à 562 mV/m) dans la bande de fréquences de 75 MHz à
400 MHz, cette limite augmentant de manière logarithmique (linéairement) pour des fréquences supérieures à
75 MHz, comme représenté à l’annexe A (figure A.6). Dans la bande de fréquences de 400 MHz à 1 000 MHz, la
limite demeure constante à 55 dB(mV/m) (562 mV/m).
Les valeurs mesurées sur le spécimen d’essai, exprimées en dB(mV/m) (mV/m), doivent être d’au moins 2 dB en
dessous des limites de référence.
6.6 Immunité des S.E.E. au rayonnement électromagnétique
6.6.1 Méthode d’essai
Appliquer les méthodes d’essai de l’ISO 11452-2, l’ISO 11452-3, l’ISO 11452-4 ou l’ISO 11452-5 pour l’essai
d’immunité des S.E.E. aux champs électromagnétiques. Il convient de mener l'essai d'immunité tel que décrit dans
l'ISO 11452-1, excepté que l'énergie retour peut être utilisée pour la commande sans tenir compte du rapport
d'onde supportée par le système. La méthode de substitution et la modulation d’amplitude (AM) de 80 % avec une
onde sinusoïdale de 1 kHz (voir l'ISO 11451-1) sont déterminées comme méthode d’essai.
© ISO
6.6.2 Limites de référence pour l’immunité des S.E.E.
Les limites de référence s'appliquent à la racine carrée du signal non modulé. La valeur maximale du signal d'essai
modulé doit être conforme à la valeur maximale d'un signal d'essai non modulé. Lorsque les essais sont effectués
conformément à l’ISO 11452, parties 1 à 5, les limites de référence pour l’immunité sont de:
48 V/m pour la méthode d’essai des lignes triplaques (stripline) de 150 mm (ISO 11452-5),
60 V/m pour la méthode d’essai des cellules TEM (ISO 11452-3),
48 mA pour la méthode d’essai d’injection de courant (BCI) (ISO 11452-4), et,
24 V/m pour la méthode d’essai de champ rayonné (chambre (semi)anéchoïque) (ISO 11452-2).
Le fonctionnement en classe A s’applique à tous les essais. Les limites de référence, augmentées de 25 %,
s’appliquent au spécimen d’essai. Le S.E.E. ne doit révéler aucune modification de fonctionnement inacceptable
pour son application à l'engin de terrassement. Voir paragraphe 4.1.3 pour la définition de la modification de
fonctionnement inacceptable.
6.7 Décharge électrostatique
6.7.1 Méthode d’essai
Utiliser la méthode décrite dans la CEI 61000-4-2 comme méthode de mesurage pour l'engin de terrassement ou
pour le composant dans des zones où il peut y avoir décharge électrostatique en utilisation normale (par exemple,
lorsque l'opérateur touche un élément).
6.7.2 Limites de références
Le niveau d’essai I (– 4 kV) de la CEI 61000-4-2 pour le fonctionnement en classe A s’applique.
6.8 Transitoires conduits
6.8.1 Généralités
Lorsque des S.E.E. externes à l'engin sont reliés à l'engin de terrassement par le câblage, il peut y avoir génération
d'impulsions dans le S.E.E. externe qui excitent alors le circuit et affectent d'autres S.E.E. ou composants sur
l'engin de terrassement. Il est donc exigé des valeurs minimales d'émission et d'immunité pour les S.E.E. et l'engin
de terrassement.
6.8.2 Méthode d’essai
Utiliser la méthode décrite dans l’ISO 7637-0, l’ISO 7637-1 et l’ISO 7637-2 comme méthode d’essai.
Pour l'essai des transitoires conduits, les S.E.E. peuvent être installés sur l'engin de terrassement.
6.8.3 Limites de référence
Le niveau d’essai I spécifié dans l’ISO 7637-1 et dans l’ISO 7637-2 pour le fonctionnement en classe A s’applique.
Le statut de performance fonctionnel doit être spécifié avant l'essai de chaque impulsion d'essai. Le tableau 1
1)
indique le champ d’application des différentes impulsions d’essai dans les systèmes embarqués alimentés
en 12 V et 24V.
Pour chaque S.E.E., il convient, le cas échéant, d'ajouter des instructions pour décrire l'installation et le
branchement corrects de l'engin de terrassement ou ses dispositifs pour éviter toute défaillance du S.E.E. et/ou
l'engin de terrassement.
1)
L'émission des transitoires est à l'étude pour la révision de l’ISO 7637-1 et de l’ISO 7637-2. Ceci doit être pris en compte
pour le futur.
© ISO
Tableau 1 — Impulsion d'essai des systèmes d’alimentation 12 V et 24 V embarqués
Impulsion Niveau d'essai I Niveau d'essai I
d’essai conformément à conformément à Application
l'ISO 7637-1 l'ISO 7637-2
V V
Cette impulsion d’essai est une simulation des
transitoires dus à une déconnexion d’ali-
mentation des charges inductives; elle
1)
1 225 250
s’applique à un dispositif soumis à l’essai si,
utilisé comme dans l'engin de terrassement, il
demeure directement monté en parallèle avec
la charge inductive.
Cette impulsion d’essai est une simulation des
transitoires dus à l’interruption soudaine de
2 125 125
courant dans une bobine en série avec un
dispositif soumis à l’essai.
Ces impulsions d’essai sont une simulation des
transitoires qui se produisent suite aux
3a 225 235
processus de commutation. Les
3b 125 135
caractéristiques de ces transitoires sont
affectées par la capacité répartie et
l’inductance du faisceau de fils.
Cette impulsion simule la réduction de la
tension d’alimentation due à l’excitation des
4 24 25
circuits du démarreur des moteurs à
combustion interne (à l’exception des pics
associés au démarrage).
Cette impulsion d’essai est une simulation de
transitoire de décharge brusque qui se produit
lorsqu’une batterie déchargée est déconnectée
alors que l’alternateur génère un courant de
charge et que d'autres charges demeurent sur
le circuit de l’alternateur; l’amplitude de
5 126,5 170
décharge dépend de la vitesse de l’alternateur
et du niveau d’excitation de l’alternateur au
moment où la batterie est déconnectée. La
durée de l’impulsion de décharge dépend
essentiellement de la constante de temps du
circuit d’excitation et de l’amplitude d’impulsion.
1)
Seule l'impulsion d'essai 1a de l'ISO 7637-2 s'applique.
7 Exceptions
Les exceptions suivantes sont valables pour les exigences décrites à l'article 4:
a) Lorsqu’un engin de terrassement, un système électrique/électronique ou un S.E.E. ne comporte pas
d’oscillateur électronique ayant une fréquence de fonctionnement supérieure à 9 kHz, on doit considérer qu’il
satisfait aux exigences des paragraphes 6.2 et 6.5.
b) Les engins de terrassement qui ne disposent pas de systèmes électriques/électroniques ou de S.E.E.
intervenant dans la commande directe et la modification de leur état de fonctionnement n’ont pas besoin d’être
soumis à l’essai d’immunité; on doit considérer qu’ils satisfont aux exigences des paragraphes 6.6, 6.7 et 6.8.
© ISO
c) Les S.E.E. dont les fonctions n’interviennent pas dans la commande directe et la modification de l’état de
fonctionnement de l'engin de terrassement n’ont pas besoin d’être soumis à l’essai d’immunité; on doit
considérer qu’ils satisfont aux exigences des paragraphes 6.6, 6.7 et 6.8.
d) Aucun essai spécifique n'a besoin d'être effectué pour les émetteurs radios et téléphoniques. Chaque
constructeur d'engins de terrassement doit, dans son manuel d’utilisation, indiquer les éventuelles précautions
à prendre lors de l’installation et de l’utilisation d’émetteurs radio, téléphones ou autres émetteurs à l’intérieur
de l'engin de terrassement.
8 Rapport d’essai
Si un rapport d’essai est rédigé, il convient qu'il contienne les informations suivantes:
a) description du spécimen d'essai conformément à 3.11 ou 3.12 (modèle de l'engin ou identification du sous-
ensemble électrique/électronique ou de la ou des unités techniques séparées);
b) description ou classification des installations d'essai ou du site d'essai;
c) description de l'instrumentation ou des normes auxquelles l'instrumentation satisfait;
d) niveau des émissions électromagnétiques à large bande, conformément à 6.1.2;
e) niveau des émissions électromagnétiques à bande étroite, conformément à 6.2.2;
f) identification de toute perte de contrôle fonctionnel de l'engin de terrassement, conformément à 6.3.2;
g) niveau d'émission électromagnétique à large bande, conformément à 6.4.2;
h) niveau d'émission électromagnétique à bande étroite, conformément à 6.5.2;
i) identification de toute perte de contrôle fonctionnel révélée par le S.E.E. qui affecterait la commande de l'engin
de terrassement, conformément à 6.3.2;
j) identification des composants qui ne satisfont pas aux exigences données en 6.7.2;
k) identification des composants qui ne satisfont pas aux exigences données en 6.8.2.
© ISO
Annexe A
(normative)
Valeurs des limites de référence
Les valeurs des limites de référence sont données aux figures A.1 à A.6.
Figure A.1 — Limites de référence à large bande des engins de terrassement —
distance antenne-engin de terrassement de 10 m
© ISO
Figure A.2 — Limites de référence à large bande des engins de terrassement —
distance antenne-engin de terrassement de 3 m
© ISO
NOTE — Si les mesurages sont effectués de sorte à dépasser les limites de référence, une analyse et une estimation de ces
crêtes doivent être faites selon la méthode de détermination de la conformité de la perturbation rayonnée/conduite présentée à
la figure 1 du CISPR 25:1995.
Figure A.3 — Limites de référence à bande étroite des engins de terrassement —
distance antenne-engin de terrassement de 10 m
© ISO
NOTE — Si les mesurages sont effectués de sorte à dépasser les limites de référence, une analyse et une estimation de ces
crêtes doivent être faites selon la méthode de détermination de la conformité de la perturbation rayonnée/conduite présentée à
la figure 1 du CISPR 25:1995.
Figure A.4 — Limites de référence à bande étroite des engins de terrassement —
distance antenne-engin de terrassement de 3 m
© ISO
Figure A.5 — Limites de référence à large bande des S.E.E.
© ISO
Figure A.6 — Figure A.6: Limites de référence à bande étroite des S.E.E.
© ISO
Annexe B
(normative)
Méthode de mesurage des émissions électromagnétiques à large bande
rayonnées par les engins de terrassement
B.1 Généralités
B.1.1 Application
La méthode d’essai décrite dans la présente annexe s’applique uniquement aux engins de terrassement complets.
B.1.2 Appareillage de mesurage
Les équipements de mesurage doivent satisfaire au CISPR 16-1.
Utiliser un détecteur quasi-crête pour mesurer les émissions électromagnétiques à large bande dans la présente
annexe, ou si un détecteur à crête est utilisé, appliquer en fonction de la fréquence de récurrence un facteur de
correction approprié (voir B.6.1.2 et CISPR 12).
B.1.3 Méthode d’essai
Cet essai est destiné à mesurer les émissions à large bande.
Deux distances d’antenne de référence sont admises: à 10 m ou à 3 m de l'engin de terrassement.
Dans les deux cas, les exigences de l'article B.2 doivent être satisfaites.
B.1.4 Résultats de mesurage
Les résultats de mesurage doivent être exprimés en dB(mV/m) (mV/m) pour une largeur de bande de 120 kHz.
B.2 Emplacement des mesurages
B.2.1 Site d’essai
L’essai doit être effectué dans une zone dégagée, exempte de surfaces réfléchissant les ondes
électromagnétiques, s'inscrivant dans un cercle d’un rayon minimal de 30 m, mesuré à partir d’un point à mi-chemin
entre l'engin de terrassement et l’antenne (voir figure B.1).
B.2.2 Installation de mesurage
L'instrumentation de mesurage, l'abri d'essai ou l'engin de terrassement abritant les instruments de mesurage
peuvent se trouver à l’intérieur du site d’essai, mais uniquement dans la zone autorisée représentée à la figure B.1.
D’autres antennes de mesurage sont autorisées dans la zone d’essai, à une distance minimale de 10 m de
l’antenne de réception et de l'engin de terrassement en essai, à condition que l’on puisse démontrer que les
résultats d’essai ne sont pas affectés.
© ISO
B.2.3 Installations d’essai en site fermé
Les installations d’essai en site fermé peuvent être utilisés si l’on peut démontrer une corrélation entre le local
faradisé et un site extérieur. Il n’est pas nécessaire que ces installations répondent aux exigences de dimensions
de la figure B.1, si ce n’est la distance entre l’antenne et l'engin de terrassement ainsi que la hauteur de l’antenne. Il
n'est pas nécessaire que leurs émissions ambiantes soient vérifiées avant ou après l’essai, comme indiqué
en B.2.4.
B.2.4 Environnement
Afin de s’assurer qu’il n’y a pas de bruit ou de signal parasite d’une amplitude telle qu'elle affecte le mesurage d’un
point de vue matériel, des mesurages doivent être effectués avant et après l’essai principal. Si l'engin de
terrassement est présent lorsque les mesurages ambiants sont effectués, il faut s’assurer que toute émission de
l'engin de terrassement n’affecte pas de manière significative les mesurages ambiants, en sortant par exemple
l'engin de terrassement de la zone d’essai, en retirant la clé de contact, ou en débranchant la batterie. Pour chacun
des mesurages, le bruit ou le signal parasite doit se situer à au moins 10 dB en dessous des limites de perturbation
données en 6.1.2 (sauf pour les transmissions ambiantes à bande étroite intentionnelles).
B.3 État de l'engin de terrassement au cours de l’essai
B.3.1 Généralités
Au cours de l’essai, il convient de mettre sous tension toutes les sources d’émissions à large bande que l’on estime
devoir utiliser de manière continue. Si l'engin de terrassement est muni d'un moteur, ce dernier doit tourner à sa
température normale de fonctionnement et la transmission doit être au neutre. Il faut veiller à ce que le mécanisme
de réglage de la vitesse n’affecte pas les émissions électromagnétiques. Pour chaque mesurage, le moteur doit
fonctionner comme indiqué dans le tableau B.1.
Tableau B.1 — Vitesse du moteur pendant l’essai
Vitesse du moteur
Type de moteur Méthode de mesurage
Quasi-crête Crête
un cylindre 2 50
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
