INTERNATIONAL ISO
STANDARD 5751-1
Seventh edition
2010-11-15
Motorcycle tyres and rims (metric
series) —
Part 1:
Design guides
Pneumatiques et jantes pour motocycles (séries millimétriques) —
Partie 1: Guide de conception
Reference number
ISO 5751-1:2010(E)
©
ISO 2010
---------------------- Page: 1 ----------------------
ISO 5751-1:2010(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
COPYRIGHT PROTECTED DOCUMENT
© ISO 2010
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2010 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 5751-1:2010(E)
Contents Page
Foreword .iv
1 Scope.1
2 Normative references.1
3 Terms and definitions .1
4 Tyre designation.1
4.1 General .1
4.2 Size and construction .2
4.3 Service description .2
4.4 Other service characteristics .3
4.5 Designation examples.4
5 Tyre dimensions.5
5.1 Calculation of design tyre dimensions .5
5.2 Calculation of maximum overall tyre dimensions in service.6
5.3 Calculation of minimum dimensions — Section width, S .7
min
5.4 Measuring tyre dimensions — Procedure .7
6 Tread configurations.7
7 Tyre load-carrying capacity.9
8 Speed symbols .9
9 Centrifugal radius.9
Annex A (informative) Guideline values for metric series.11
Bibliography.14
© ISO 2010 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 5751-1:2010(E)

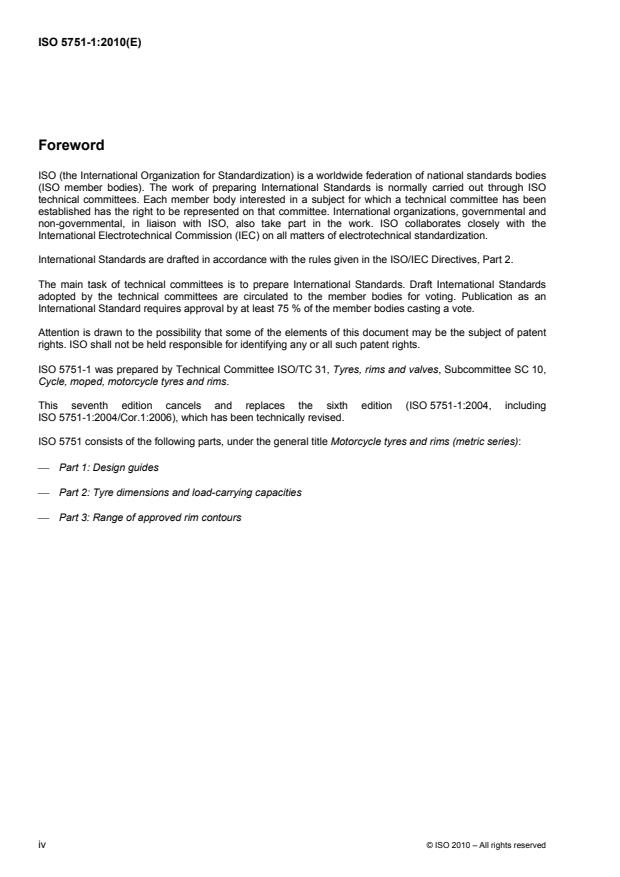

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 5751-1 was prepared by Technical Committee ISO/TC 31, Tyres, rims and valves, Subcommittee SC 10,
Cycle, moped, motorcycle tyres and rims.
This seventh edition cancels and replaces the sixth edition (ISO 5751-1:2004, including
ISO 5751-1:2004/Cor.1:2006), which has been technically revised.
ISO 5751 consists of the following parts, under the general title Motorcycle tyres and rims (metric series):
⎯ Part 1: Design guides
⎯ Part 2: Tyre dimensions and load-carrying capacities
⎯ Part 3: Range of approved rim contours
iv © ISO 2010 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 5751-1:2010(E)
Motorcycle tyres and rims (metric series) —
Part 1:
Design guides
1 Scope
This part of ISO 5751 gives guidelines for the design of, and specifies the designation and calculation of the
dimensions for metric series motorcycle tyres. It is applicable to motorcycle tyres with a reduced height/width
ratio (100 and lower) that can be fitted on cylindrical bead-seat or 5° tapered bead-seat rims. It is also
applicable to other concepts of tyre and rim, provided the appropriate rim/section ratios and coefficients are
established for them.
NOTE See ISO 4249 for motorcycle tyres and rims (code-designated series) of rim diameter codes 13 and above,
and ISO 6054 for those of codes 12 and below.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 4223-1:2002, Definitions of some terms used in the tyre industry — Part 1: Pneumatic tyres
ISO 4249-3, Motorcycle tyres and rims (code-designated series) — Part 3: Rims
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 4223-1 apply.
4 Tyre designation
4.1 General
The designation of the tyre shall be shown on its sidewall and shall include the following markings, placed
close to each other:
⎯ size and construction (see 4.2);
⎯ service description (see 4.3).
© ISO 2010 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 5751-1:2010(E)
4.2 Size and construction
4.2.1 Characteristics
The size and construction characteristics shall be indicated as follows:
4.2.2 Nominal section width
The nominal section width shall be expressed in millimetres.
4.2.3 Nominal aspect ratio
The nominal aspect ratio shall be expressed as a percentage. It shall be a multiple of 10 for aspect ratios 80
and higher, and a multiple of 5 for aspect ratios lower than 80.
4.2.4 Tyre construction code
The tyre construction code shall be:
⎯ “B” for bias-belted construction;
⎯ “−” for diagonal-ply tyres; and
⎯ “R” for radial-ply tyres.
NOTE 1 See also 4.4.3 for codes adopted for tyres suitable for speeds in excess of 240 km/h. Other codes will be
established for new concepts (construction) of tyres.
NOTE 2 The term “bias-belted construction” describes a pneumatic tyre structure of diagonal (bias ply) type in which
the carcass is restricted by a substantially inextensible circumferential belt.
NOTE 3 With reference to the definition of radial-ply tyre given in ISO 4223-1, for the purposes of this part of ISO 5751,
“substantially at 90°” means angles between 65° and 90° as measured from the centreline of the tread.
4.2.5 Nominal rim diameter
The nominal rim diameter shall normally be expressed by a code (see Table 1). However, it shall be
expressed in millimetres for new and future concepts where the application either of existing tyres on new-
concept rims or of new-concept tyres on existing rims would be incompatible.
4.3 Service description
The characteristics shall be indicated as follows:
Load index Speed symbol
For load indices and speed symbols and their corresponding loads and speeds, see ISO 4223-1:2002,
Tables A.1 and A.2.
2 © ISO 2010 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 5751-1:2010(E)
Table 1 — Nominal rim diameter codes
Dimensions in millimetres
Nominal rim diameter code
Nominal rim diameter
Code
D
r
8 203
10 254
11 279
12 305
13 M/C 330
14 M/C 356
15 M/C 381
16 M/C 406
17 M/C 432
18 M/C 457
19 M/C 483
20 M/C 508
21 M/C 533
23 M/C 584
24 M/C 610
4.4 Other service characteristics
4.4.1 In the case of tubeless tyres, the marking “TUBELESS” shall be shown on the tyre.
4.4.2 In the case of a preferred direction of rotation of the tyre, an arrow shall be used to indicate that
direction.
4.4.3 Tyres designed for vehicles having a maximum speed capacity in excess of 240 km/h shall be
identified by means of the following speed categories, and not by the tyre construction code:
⎯ “VB” or “ZB” for bias-belted construction;
⎯ “VR” or “ZR” for radial construction.
“ZB” and “ZR” should be used for the equipment of newly designed motorcycles with a maximum speed over
240 km/h.
This identification shall be placed inside the tyre designation (see 4.2.1) instead of in the tyre construction
code, as follows.
a) For speed category “V”, “VB” or “VR” tyres suitable for speeds over 240 km/h, a service description shall
be marked with the speed symbol “V” between parentheses, e.g. “120/60 VR 17 (55 V)”.
b) For speed category “ZB” or “ZR” tyres suitable for speeds up to 270 km/h, a service description shall be
marked with the speed symbol “W”, e.g. “120/60 ZR 17 55 W”.
c) For speed category “ZB” or “ZR” tyres suitable for speeds over 270 km/h, the service description shall be
marked with the speed symbol “W” between parentheses, e.g. “120/60 ZR 17 (55 W)”.
© ISO 2010 – All rights reserved 3
---------------------- Page: 7 ----------------------
ISO 5751-1:2010(E)
The maximum speed approved by the tyre manufacturer may also be marked on the tyre, e.g. “V250” to
identify a maximum speed of 250 km/h.
4.4.4 The symbol “MST” may be used to identify special-service tyres.
4.4.5 The symbol “DP” may be used to identify tread type C tyres.
4.5 Designation examples
4.5.1 A motorcycle tyre having:
a) a size and construction of
⎯ nominal section width, 120 mm,
⎯ nominal aspect ratio, 80,
⎯ diagonal constr
...
