IEC 61188-1-2:1998

NORME
CEI
INTERNATIONALE
IEC
61188-1-2
INTERNATIONAL
Première édition
STANDARD
First edition
1998-04
Cartes imprimées et cartes imprimées équipées –
Conception et utilisation –
Partie 1-2:
Prescriptions génériques –
Impédance contrôlée
Printed boards and printed board assemblies –
Design and use –
Part 1-2:
Generic requirements –
Controlled impedance
Numéro de référence
Reference number
CEI/IEC 61188-1-2:1998

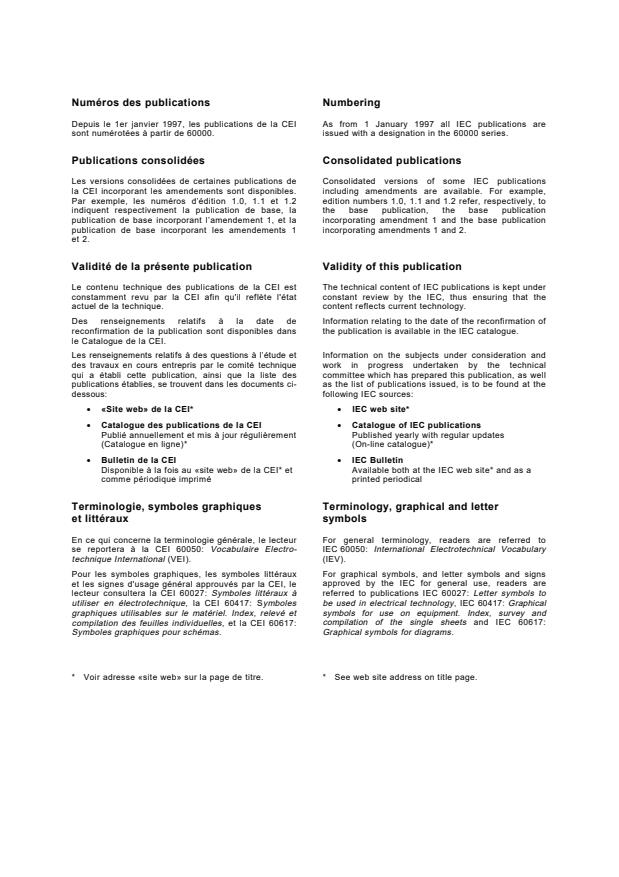

Numéros des publications Numbering
Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are
sont numérotées à partir de 60000. issued with a designation in the 60000 series.
Publications consolidées Consolidated publications
Les versions consolidées de certaines publications de Consolidated versions of some IEC publications
la CEI incorporant les amendements sont disponibles. including amendments are available. For example,
Par exemple, les numéros d’édition 1.0, 1.1 et 1.2 edition numbers 1.0, 1.1 and 1.2 refer, respectively, to
indiquent respectivement la publication de base, la the base publication, the base publication
publication de base incorporant l’amendement 1, et la incorporating amendment 1 and the base publication
publication de base incorporant les amendements 1 incorporating amendments 1 and 2.
et 2.
Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept under
constamment revu par la CEI afin qu'il reflète l'état constant review by the IEC, thus ensuring that the
actuel de la technique. content reflects current technology.
Des renseignements relatifs à la date de Information relating to the date of the reconfirmation of
reconfirmation de la publication sont disponibles dans the publication is available in the IEC catalogue.
le Catalogue de la CEI.
Les renseignements relatifs à des questions à l’étude et Information on the subjects under consideration and
des travaux en cours entrepris par le comité technique work in progress undertaken by the technical
qui a établi cette publication, ainsi que la liste des committee which has prepared this publication, as well
publications établies, se trouvent dans les documents ci- as the list of publications issued, is to be found at the
dessous: following IEC sources:
• «Site web» de la CEI* • IEC web site*
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour régulièrement Published yearly with regular updates
(Catalogue en ligne)* (On-line catalogue)*
• Bulletin de la CEI • IEC Bulletin
Disponible à la fois au «site web» de la CEI* et Available both at the IEC web site* and as a
comme périodique imprimé printed periodical
Terminologie, symboles graphiques Terminology, graphical and letter
et littéraux symbols
En ce qui concerne la terminologie générale, le lecteur For general terminology, readers are referred to
se reportera à la CEI 60050: Vocabulaire Electro- IEC 60050: International Electrotechnical Vocabulary
technique International (VEI). (IEV).
Pour les symboles graphiques, les symboles littéraux For graphical symbols, and letter symbols and signs
et les signes d'usage général approuvés par la CEI, le approved by the IEC for general use, readers are
lecteur consultera la CEI 60027: Symboles littéraux à referred to publications IEC 60027: Letter symbols to
utiliser en électrotechnique, la CEI 60417: Symboles be used in electrical technology, IEC 60417: Graphical
graphiques utilisables sur le matériel. Index, relevé et symbols for use on equipment. Index, survey and
compilation des feuilles individuelles, et la CEI 60617: compilation of the single sheets and IEC 60617:
Symboles graphiques pour schémas. Graphical symbols for diagrams.
* Voir adresse «site web» sur la page de titre. * See web site address on title page.

NORME
CEI
INTERNATIONALE
IEC
61188-1-2
INTERNATIONAL
Première édition
STANDARD
First edition
1998-04
Cartes imprimées et cartes imprimées équipées –
Conception et utilisation –
Partie 1-2:
Prescriptions génériques –
Impédance contrôlée
Printed boards and printed boards assemblies –
Design and use –
Part 1-2:
Generic requirements –
Controlled impedance
 IEC 1998 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun any form or by any means, electronic or mechanical,
procédé, électronique ou mécanique, y compris la photo- including photocopying and microfilm, without permission in
copie et les microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http: //www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
PRICE CODE X
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 61188-1-2 © CEI:1998

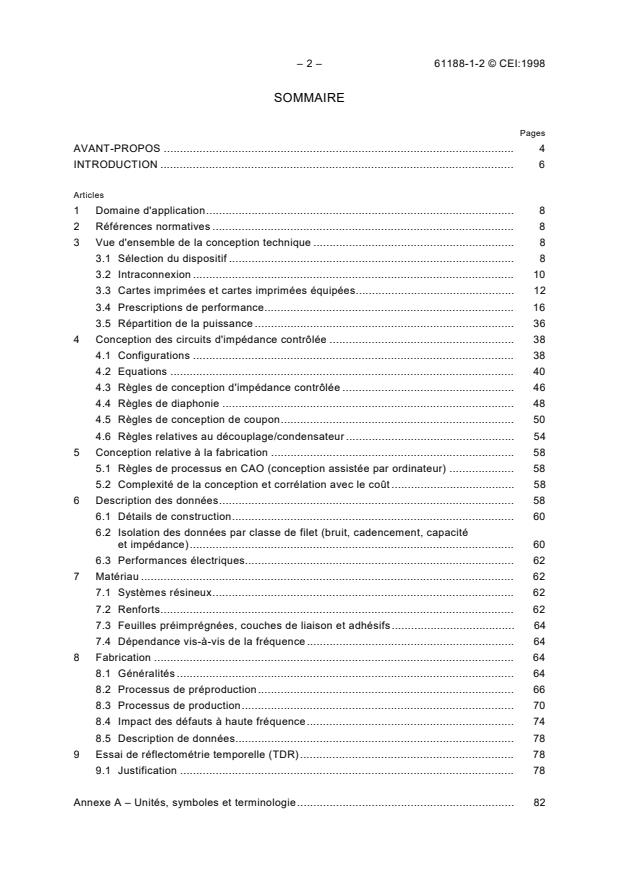

SOMMAIRE
Pages
AVANT-PROPOS . 4
INTRODUCTION . 6
Articles
1 Domaine d'application. 8
2 Références normatives . 8
3 Vue d'ensemble de la conception technique . 8
3.1 Sélection du dispositif . 8
3.2 Intraconnexion . 10
3.3 Cartes imprimées et cartes imprimées équipées. 12
3.4 Prescriptions de performance. 16
3.5 Répartition de la puissance . 36
4 Conception des circuits d'impédance contrôlée . 38
4.1 Configurations . 38
4.2 Equations . 40
4.3 Règles de conception d'impédance contrôlée . 46
4.4 Règles de diaphonie . 48
4.5 Règles de conception de coupon. 50
4.6 Règles relatives au découplage/condensateur . 54
5 Conception relative à la fabrication . 58
5.1 Règles de processus en CAO (conception assistée par ordinateur) . 58
5.2 Complexité de la conception et corrélation avec le coût . 58
6 Description des données. 58
6.1 Détails de construction. 60
6.2 Isolation des données par classe de filet (bruit, cadencement, capacité
et impédance). 60
6.3 Performances électriques. 62
7 Matériau . 62
7.1 Systèmes résineux. 62
7.2 Renforts. 62
7.3 Feuilles préimprégnées, couches de liaison et adhésifs. 64
7.4 Dépendance vis-à-vis de la fréquence. 64
8 Fabrication . 64
8.1 Généralités . 64
8.2 Processus de préproduction. 66
8.3 Processus de production. 70
8.4 Impact des défauts à haute fréquence. 74
8.5 Description de données. 78
9 Essai de réflectométrie temporelle (TDR). 78
9.1 Justification . 78
Annexe A – Unités, symboles et terminologie. 82

61188-1-2 © IEC:1998 – 3 –
CONTENTS
Page
FOREWORD . 5
INTRODUCTION . 7
Clause
1 Scope. 9
2 Normative references. 9
3 Engineering design overview. 9
3.1 Device selection. 9
3.2 Intraconnection . 11
3.3 Printed board and printed board assemblies. 13
3.4 Performance requirements. 17
3.5 Power distribution . 37
4 Design of controlled impedance circuits . 39
4.1 Configurations . 39
4.2 Equations . 41
4.3 Controlled impedance design rules. 47
4.4 Cross-talk rules . 49
4.5 Coupon design rules . 51
4.6 Decoupling/capacitor rules . 55
5 Design for manufacturing. 59
5.1 Process rules in CAD . 59
5.2 Design complexity and correlation to cost. 59
6 Data description. 59
6.1 Details of construction. 61
6.2 Isolation of data by net class (noise, timing, capacitance and impedance). 61
6.3 Electrical performance . 63
7 Material . 63
7.1 Resin systems . 63
7.2 Reinforcements. 63
7.3 Prepregs, bonding layers and adhesives . 65
7.4 Frequency dependence. 65
8 Fabrication . 65
8.1 General . 65
8.2 Preproduction processes. 67
8.3 Production processes. 71
8.4 Impact of defects at high frequencies . 75
8.5 Data description. 79
9 Time domain reflectometry (TDR) testing . 79
9.1Rationale. 79
Annex A – Units, symbols, and terminology. 83

– 4 – 61188-1-2 © CEI:1998
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
___________
CARTES IMPRIMÉES ET CARTES IMPRIMÉES ÉQUIPÉES –
CONCEPTION ET UTILISATION –
Partie 1-2: Prescriptions génériques –
Impédance contrôlée
AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes Internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques, représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, rapports techniques ou guides et agréés comme tels par les Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 61188-1-2 a été établie par le comité d'études 52 de la CEI:
Circuits imprimés.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
52/758/FDIS 52/762/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
L'annexe A est donnée uniquement à titre d'information.

61188-1-2 © IEC:1998 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
___________
PRINTED BOARDS AND PRINTED BOARD ASSEMBLIES –
DESIGN AND USE –
Part 1-2: Generic requirements –
Controlled impedance
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical reports or guides and they are accepted by the National Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 61188-1-2 has been prepared by IEC technical committee 52:
Printed circuits.
The text of this standard is based on the following documents:
FDIS Report on voting
52/758/FDIS 52/762/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
Annex A is for information only.

– 6 – 61188-1-2 © CEI:1998
INTRODUCTION
L'encapsulation du matériel électronique a traditionnellement fait l'objet de considérations
mécaniques. La conception de l'encapsulation présente une complexité croissante tandis que
les techniques électroniques actuelles offrent une vitesse de commutation et une densité
d'intégration plus élevées. Les puces individuelles possèdent un plus grand nombre de
connexions pour des tailles de boîtier de puce plus réduites. Afin de tirer le meilleur avantage
de la densité et de la vitesse du dispositif, il faut que les concepteurs accordent beaucoup plus
d'attention aux problèmes posés par les phénomènes de propagation d'ondes
électromagnétiques associés à la transmission de signaux de commutation au sein du
système. De nouvelles disciplines et stratégies de conception sont nécessaires. Les cartes de
circuit à impédance contrôlée s'inscrivent dans le cadre de cette stratégie.
L'interconnexion et l'encapsulation de composants électroniques relevaient principalement du
domaine des concepteurs en mécanique qui se préoccupaient de facteurs tels que le poids, le
volume, la puissance et le facteur de forme, les interconnexions étant spécifiées dans des
listes de câblage ou listes de filet. Le routage des signaux pour conducteurs électriques était
réalisé sans autres préoccupations que celle du maintien de la continuité entre les points, de la
présence de cuivre en quantité suffisante dans les conducteurs pour le passage du courant et
du respect du dégagement afin d'empêcher une rupture de tension. Les performances
électriques du signal devaient garantir la qualité du trajet électrique, mais ne constituaient pas
une préoccupation majeure.
Les progrès réalisés dans le domaine des circuits intégrés numériques font apparaître de
nouveaux dispositifs offrant des temps de montée extrêmement rapides intégrés à des boîtiers
microélectroniques à forte densité. Afin d'optimiser les performances du système, ces
dispositifs nécessitent des techniques de câblage permettant des interconnexions à forte
densité tout en offrant des performances électriques supérieures.
De nombreux problèmes de système sont associés au traitement numérique rapide, mais
aucun n'a fait l'objet d'autant d'attention, récemment, que l'interconnexion. Il est évident que
lorsque les vitesses de système augmentent, l'interconnexion, l'encapsulation et les cartes à
circuit représentent les goulets d'étranglement responsables du ralentissement des
performances du système. Les systèmes utilisant un circuit 100 K ECL subissent un
ralentissement de presque 55 % au niveau de l'encapsulation et de l'interconnexion. Le CMOS
est normalement considéré comme une technique «lente», mais elle s'intègre à des
fréquences d'horloge dépassant 100 MHz. Dans ces cas, non seulement le retard du système
constitue un problème, mais la question de l'affaiblissement du signal se pose au niveau des
dispositifs BiCMOS à faible puissance, à faible tension et présentant une marge de bruit
inférieure.
61188-1-2 © IEC:1998 – 7 –
INTRODUCTION
Packaging of electronic equipment has traditionally been an area for mechanical
considerations. Packaging design is becoming more complex as today's electronics
technologies are available in greater switching speed and higher density per chip. Individual
chips have greater numbers of connections in smaller chip package sizes. To take maximum
advantage of device density and speed, designers must pay much more attention to problems
of electromagnetic wave propagation phenomena associated with transmission of switching
signals within the system. New design disciplines and design strategies are needed. Controlled
impedance printed boards are a part of this strategy.
Interconnection and the packaging of electronic components primarily have been the domain of
mechanical designers who were concerned with such factors as weight, volume, power, and
form factor and with interconnections specified in wire listing or net lists. Electrical conductors
for signal transmission were routed with only a few concerns, that continuity was maintained
between points, conductors had sufficient copper for the current and clearance was maintained
to prevent voltage breakdown. Aside from providing a good electrical path, the electrical
performance of the signal was not a major concern.
Advances in digital integrated circuits introduce new devices with extremely fast rise times
which are housed in high density microelectronic packages. In order to optimize system
performance, these devices require a wiring technology that supports high density
interconnection and, at the same time, provides superior electrical performance.
While many system problems are associated with high speed digital processing, none has
received more attention than interconnection. It is evident that as system speeds increase,
interconnection, packaging, and printed boards become the bottlenecks that slow system
performance. Systems using 100 K ECL circuitry have almost 55 % of the system delay in the
packaging and interconnect. CMOS is normally considered a "slow" technology, but is designed
into system clock rates in excess of 100 MHz. In these cases, not only is system delay a
problem but signal attenuation becomes an issue with the low powered, low voltage, lower
noise margin BiCMOS devices.
– 8 – 61188-1-2 © CEI:1998
CARTES IMPRIMÉES ET CARTES IMPRIMÉES ÉQUIPÉES –
CONCEPTION ET UTILISATION –
Partie 1-2: Prescriptions génériques –
Impédance contrôlée
1 Domaine d'application
La présente partie de la CEI 61188 est destinée à être utilisée par les concepteurs de circuit,
les ingénieurs en encapsulation, les fabricants de cartes imprimées et le personnel
responsable de l'approvisionnement, de façon que tous aient une appréhension commune de
chaque domaine. L'objectif de l'encapsulation consiste à transférer un signal d'un dispositif à
un ou plusieurs autres dispositifs au travers d'un conducteur. Les conceptions rapides sont
définies comme des conceptions dont les propriétés d'interconnexion influent sur les
performances du circuit et exigent des considérations particulières.
2 Références normatives
Les documents normatifs suivants contiennent des dispositions, qui par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente partie de la CEI 61188.
Au moment de la publication, les éditions indiquées étaient en vigueur. Tout document normatif
est sujet à révision, et les parties prenantes aux accords fondés sur la présente partie de la
CEI 61188 sont invitées à rechercher la possibilité d'appliquer les éditions les plus récentes
des documents normatifs indiqués ci-après. Les membres de la CEI et de l'ISO possèdent le
registre des Normes internationales en vigueur.
CEI 61182 (toutes les parties), Cartes imprimées – Description et transmission de données
informatiques
CEI 61182-1:1994, Cartes imprimées – Description et transmission de données informatiques –
Partie 1: Descriptif de carte imprimée sous forme numérique
CEI 61189-3:1997, Méthodes d'essai pour les matériaux électriques, les structures
d'interconnexion et les ensembles – Partie 3: Méthodes d'essais des structures d'inter-
connexion (cartes imprimées)
3 Vue d'ensemble de la conception technique
3.1 Sélection du dispositif
Parmi les options technologiques du dispositif figurent les TTL, Schottky TTL, CMOS, ECL et
GaAs, chacune possédant ses propres prescriptions de puissance, gamme de températures de
fonctionnement, densité de puce, impédance d'entrée, de sortie, niveaux de seuil de signal,
sensibilité au bruit, temps de réponse et temps de montée/descente d'impulsions de sortie. De
nombreuses conceptions intégreront des techniques mixtes, mélangeant la SMT et
l'encapsulation par trous de liaison à la logique TTl, CMOS et ECL susceptibles de nécessiter
des largeurs de ligne multiples (valeurs d'impédance) sur la même couche de circuit ou de
faire un compromis sur une seule largeur de conducteur offrant suffisamment de marge aux
différentes familles de logiques.

61188-1-2 © IEC:1998 – 9 –
PRINTED BOARDS AND PRINTED BOARD ASSEMBLIES –
DESIGN AND USE –
Part 1-2: Generic requirements –
Controlled impedance
1 Scope
This part of IEC 61188 is intended to be used by circuit designers, packaging engineers,
printed board manufacturers and procurement personnel so that all may have a common
understanding of each area. The aim in packaging is to transfer a signal from one device to
one or more other devices through a conductor. High-speed designs are defined as designs in
which the interconnecting properties affect circuit performance and require unique
considerations.
2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this part of IEC 61188. At the time of publication, the editions indicated
were valid. All normative documents are subject to revision, and parties to agreements based
on this part of IEC 61188 are encouraged to investigate the possibility of applying the most
recent editions of the normative documents listed below. Members of IEC and ISO maintain
registers of currently valid international standards.
IEC 61182 (all parts), Printed boards – Electronic data description and transfer
IEC 61182-1:1994, Printed boards – Electronic data description and transfer – Part 1: Printed
board description in digital form
IEC 61189-3:1997, Test methods for electrical materials, interconnection structures and
assemblies – Part 3: Test methods for interconnection structures (printed boards)
3 Engineering design overview
3.1 Device selection
Device technology options include TTL, Schottky TTL, CMOS, ECL and GaAs, each with its
own set of power requirements, operating temperature range, density of chip, input impedance,
output impedance, signal threshold levels, noise sensitivity, response time and output pulse
rise/fall time. Many designs will have mixed technology where SMT and through hole packaging
is intermixed with TTL, CMOS and ECL logic that may require multiple line widths (impedance
values) on the same circuit layer or may compromise on a single conductor width that can
provide enough margin for the different logic families.

– 10 – 61188-1-2 © CEI:1998
Les puces peuvent être montées individuellement sur une grande carte ou assemblées sur de
petites cartes ou modules multipuces montés sur de grandes cartes. Il n'est pas exclu que les
systèmes de grande taille nécessitent plusieurs ensembles de grandes cartes présentant un
autre niveau d'interconnexion. Le bruit, la temporisation et la dégradation du signal
accompagneront les transitions d'un niveau d'encapsulation à un autre.
Les connexions électriques sur la carte peuvent présenter toute une gamme de configurations:
broches de raccordement s'insérant dans la carte par des trous métallisés, comme dans les
boîtiers à deux rangées de broches, série de pastilles dans le cas des dispositifs pour montage
en surface. Les prescriptions relatives à l'encapsulation des composants dépendent de
plusieurs facteurs, entre autres l'espace, l'économie, les performances électriques et la
fiabilité, ainsi que le style d'encapsulation prédominant de l'ensemble. Les composants doivent
offrir un style compatible avec les processus d'assemblage utilisés pour la fabrication de la
carte imprimée équipée.
Le boîtier du composant doit être pris en compte lorsqu'on envisage une conception rapide. Au
niveau des composants passifs, le facteur prédominant sera la longueur de la sortie car les
sorties fournissent une inductance et une capacité supplémentaires influençant la vitesse de
propagation et les transitoires de commutation. Pour minimiser ces effets, il est admis de
réduire au maximum la longueur des sorties ou de les enlever. Les dispositifs pour montage en
surface peuvent présenter des boîtiers sans sorties pouvant être directement montés sur le
substrat d'interconnexion.
NOTE – Les fiches techniques de composants n'indiquent souvent pas de valeurs parasites concernant le bruit à
vitesse rapide et la vitesse de propagation.
Les dispositifs actifs, les composants tels que les circuits intégrés, sont souvent proposés
dans plusieurs boîtiers différents. En général, les boîtiers DIP, en plastique ou en céramique,
sont les plus courants. Ce sont typiquement les plus grands et ceux qui fournissent
l'environnement de fonctionnement rapide le moins bon du fait de la configuration des sorties.
Le style de boîtier qui vient en second est le boîtier pour montage en surface. Ils sont proposés
dans une gamme de boîtiers différents tels que SOIC, PLCC, PFQP ou TSOP. Ces boîtiers
réduiront typiquement la capacité et l'inductance des sorties.
Pour obtenir des performances optimales au niveau du dispositif, la puce peut être directement
montée sur le substrat en utilisant le pastillage (COB), la puce à bosses ou le soudage
automatisé sur bande (TAB). Elles constituent une approche optimale car elles minimisent la
capacité/l'inductance de sortie.
3.2 Intraconnexion
3.2.1 Connecteurs
Les intraconnexions sont souvent sources de problèmes en application rapide car aucun
environnement de signal continu n'est fourni. La plupart des systèmes de connecteurs carte à
carte ne sont pas conçus pour une utilisation dans le cadre d'applications à hautes performances
et compromettent l'intégrité de signal du système. Les connexions carte à carte présentent
souvent un défaut d'adaptation de l'impédance caractéristique dans la carte elle-même.
Il existe deux approches principales pour réduire la discontinuité de signal provoquée par les
systèmes d'interconnexion:
a) la première approche consiste à fournir un style de connecteur permettant de disposer les
brochages de manière à obtenir un trajet de signal satisfaisant. Les signaux non-
différentiels doivent se définir pas une référence située entre la ligne de signal active et la
connexion du plan de référence le plus proche, qu'il s'agisse d'une tension ou d'un plan de
masse. Les conducteurs de signaux non différentiels reposent sur des géométries
contrôlées et un plan de référence proche pour le contrôle de l'impédance. La qualité de la
broche de signal, celle de la broche de référence et leur emplacement déterminent les
performances électriques. Pour optimiser les performances, des broches de référence
doivent être ajoutées afin de réduire les problèmes de diaphonie. Généralement un rapport
broche de signal-broche de référence de 3 à 1 est suffisant;

61188-1-2 © IEC:1998 – 11 –
Chips can be individually mounted on a large board or assembled into small boards or
multichip modules mounted onto large boards. Large systems may require several large board
assemblies with another level of interconnection. Noise, timing, and signal degradation will
accompany transitions from one packaging level to the next.
The electrical connections to the board can be of a variety of configurations ranging from pins
that will insert through plated holes in the board, as in dual in-line packages, to a series of
lands for surface mount devices. Requirements for component packaging are dependent on
many factors including space, economics, electrical performance and reliability, as well as the
predominant packaging style of the assembly. The components shall be provided in a style that
is compatible with the assembly processes used to manufacture the printed board assembly.
The component package shall be considered when designing for high speed. In passive
components the predominant factor will be the lead length as leads provide additional
inductance and capacitance that will affect propagation speed and switching transients. To
minimize these effects the leads may be as short as possible or removed. Surface mount
devices can provide leadless packages which can be directly mounted to the interconnecting
substrate.
NOTE – Component data sheets often do not provide parasitic values for high speed noise and propagation speed
consideration.
Active devices, components such as integrated circuits, are often offered in several packages.
In general, DIP packages, in either plastic or ceramic, have been the predominate package .
These are typically the largest packages and provide the poorest high speed operating
environment due to lead configuration. The next best package style is the surface mount
package. These are offered in a variety of packages such as SOICs, PLCCs, PFQPs, TSOPs
BGAs. These packages will typically reduce the lead capacitance and inductance.
To obtain the optimum performance from the device, the die can be directly mounted to the
substrate using either the chip-on-board (COB), flip chip or tape automated bonding (TAB)
approach. These offer an optimum approach since they minimize the lead capacitance/
inductance.
3.2 Intraconnection
3.2.1 Connectors
Intraconnections are often troublesome in high speed application because a continuous signal
environment is not provided. Most board to board connector systems are not designed for use
in high performance applications and compromise the signal integrity of the system. Board to
board connections often mismatch the characteristic impedance designed into the board
themselves.
There are two primary approaches to reduce the signal discontinuity caused by interconnect
systems:
a) The first approach is to provide a connector style such that the pinouts can be arranged to
provide a good signal path. Non-differential signals shall establish a relationship between
the active signal line and the closest reference plane connection, either a voltage or ground
plane. Non-differential signal conductors rely on controlled geometries and nearby
reference plane for impedance control. Signal pin quality, reference pin quality and their
location controls electrical performance. To optimise performance, reference pins shall be
added to reduce the cross-talk problems. Generally a 3:1 ratio of signal to reference pins
(i.e. 3 signal, 1 reference) is sufficient;

– 12 – 61188-1-2 © CEI:1998
b) la seconde approche consiste à modifier le connecteur pour minimiser la distance de
discontinuité entre les cartes. En diminuant la longueur de la broche, ou en ajoutant un plan
de masse de référence dans le connecteur, on peut utiliser des distances plus réduites.
Des connecteurs coaxiaux montés sur carte sont fréquemment utilisés quand seules quelques
lignes de signal sont connectées à une carte à circuit ou quand l'isolation ou l'intégrité du
signal est importante.
3.2.2 Câbles
Des connecteurs et des câbles coaxiaux discrets sont souvent utilisés car ils peuvent coupler
des signaux rapides, de haute fréquence, à une carte imprimée avec une faible dégradation de
signal. Quatre domaines doivent être considérés:
– vitesse de propagation du signal;
– diaphonie;
– bruit induit;
– adaptation des impédances.
Des fils coaxiaux discrets ont été utilisés avec des cartes à fils discrets pour des applications
rapides uniques jusqu'à 18 GHz. Un câble optique a également été utilisé avec succès avec
des cartes à fils discrets pour des signaux à haute fréquence.
3.3 Cartes imprimées et cartes imprimées équipées
Le placement des composants est un facteur critique dans la conception de systèmes rapides.
Les effets d'un placement inadapté peuvent être importants et affectent les domaines suivants:
– gestion de la diaphonie;
– contrôle de l'impédance;
– répartition de la puissance.
3.3.1 Conception de la carte
Le nombre de couches du signal dans les cartes multicouches sera influencé par la densité
des interconnexions au sein de la carte ainsi que l'effet de la diaphonie ou du couplage entre
les lignes de signal. La tolérance au niveau de la diaphonie peut rendre nécessaire d'ajouter
des couches ou d'exiger une augmentation de l'espace entre les conducteurs, réduisant ainsi
la densité d'interconnexion.
La densité des interconnexions des cartes à fils discrets influencera l'effet de diaphonie. Il
n'est pas exclu que l'utilisation d'un routage de fil diagonal sur les même couches de câblage
qui routent les conducteurs verticalement ou horizontalement (c'est-à-dire directions X et Y)
permette une plus grande densité de circuit par couche et que les géométries de placement
disponibles puissent permettre une densité élevée et une faible diaphonie.
Il existe une relation étroite entre la conception et les performances dans le cas de lignes
d'interconnexion impliquant des signaux numériques rapides. Cette interdépendance n'existait
pas auparavant ou pouvait être ignorée dans les applications de signaux lents, cependant elle
impose maintenant de nouvelles règles de conception, restrictions et gestions de processus.
Pour relever les défis posés par le traitement numérique rapide, la carte imprimée multicouche
actuelle doit:
– réduire le temps de propagation;
– réduire la diaphonie et les autres parasites de ligne;
– réduire la perte de signal;
– permettre les interconnexions à densité élevée.

61188-1-2 © IEC:1998 – 13 –
b) The second approach is to modify the connector to minimize the discontinuity. By
shortening the pin length, or adding a reference ground plane within the connector, smaller
distances between boards can be used.
Board mounted coaxial connectors are frequently used when only a few signal lines are
connecting to a circuit board or where either signal isolation or signal integrity is important.
3.2.2 Cables
Discrete coax connectors and cables are often used because they can couple high speed, high
frequency signals to a printed board with little signal degradation. There are four areas that
shall be considered:
– signal propagation speed;
– cross-talk;
– induced noise;
– impedance matching.
Discrete coaxial wires have been used with discrete wiring boards for unique, high-speed
applications up to 18 GHz. An optical cable has also been used successfully with discrete
wiring boards for high frequency signals.
3.3 Printed board and printed board assemblies
Component placement is a critical factor in the design of high-speed systems. The effects of
unsuitable placement can be significant and include concerns in the following areas:
– cross-talk management;
– impedance control;
– power distribution.
3.3.1 Board design
The number of signal layers in multilayer boards will be influenced by the density of
interconnections within the board as well as the effect of cross-talk or coupling between signal
lines. Cross-talk allowance can make it necessary to add layers or can require increasing
space between conductors decreasing the interconnect density.
Discrete wiring board density of interconnections within the board will influence the effect of
cross-talk. The use of diagonal wire routing on the same wiring layers that route conductors
vertically or horizontally (i.e. X and Y directions) may allow greater circuit density per layer and
the placement geometries available can accommodate high density and low cross-talk.
A close relationship between design and performance exists in the case of interconnection
lines involving high speed digital signals. This interdependence did not exist previously or could
be ignored in low-speed signal applications, however, it now imposes new design rules,
restrictions and process controls.
To meet the challenges of high-speed digital processing, today's multilayer printed board shall:
– reduce propagation delay;
– lower cross-talk and other line parasitics;
– reduce signal loss;
– allow for high density interconnections.

– 14 – 61188-1-2 © CEI:1998
Pour atteindre les objectifs souhaités, le concepteur doit commencer par contrôler l'impédance
des lignes de transmission.
Les conducteurs contrôlés sur les cartes peuvent être utilisés pour l'interconnexion de signaux
entre dispositifs. Pour une construction donnée, l'impédance peut être contrôlée avec une
épaisseur diélectrique, une épaisseur et une largeur de conducteur spécifiques ainsi que la
permittivité relative (constante diélectrique).
La sélection du substrat de la carte, la permittivité relative (constante diélectrique) (ε ) affecte
r
la propagation du signal et l'épaisseur pour une impédance caractéristique donnée ainsi qu'une
largeur de ligne donnée. Une permittivité relative ε inférieure accélère la propagation du signal
r
mais augmente la largeur du conducteur pour une valeur d'impédance donnée.
Pour les cartes à fils discrets, l'épaisseur et la largeur du conducteur sont contrôlées en
sélectionnant la taille de fil appropriée. L'isolation de fil
...
