IEC 60439-5:1996

NORME
CEI
INTERNATIONALE
IEC
INTERNATIONAL
60439-5
STANDARD
Edition 1.1
1998-10
Edition 1:1996 consolidée par l’amendement 1:1998

Edition 1:1996 consolidated with amendment 1:1998
Ensembles d’appareillage à basse tension –
Partie 5:
Règles particulières pour les ensembles destinés
à être installés à l’extérieur, en des lieux publics –
Ensembles d’appareillage pour réseaux
de distribution (ERD)
Low-voltage switchgear and controlgear
assemblies –
Part 5:
Particular requirements for assemblies intended
to be installed outdoors in public places –
Cable distribution cabinets (CDCs) for power
distribution in networks
Numéro de référence
Reference number
CEI / IEC 60439-5:1996+A.1:1998

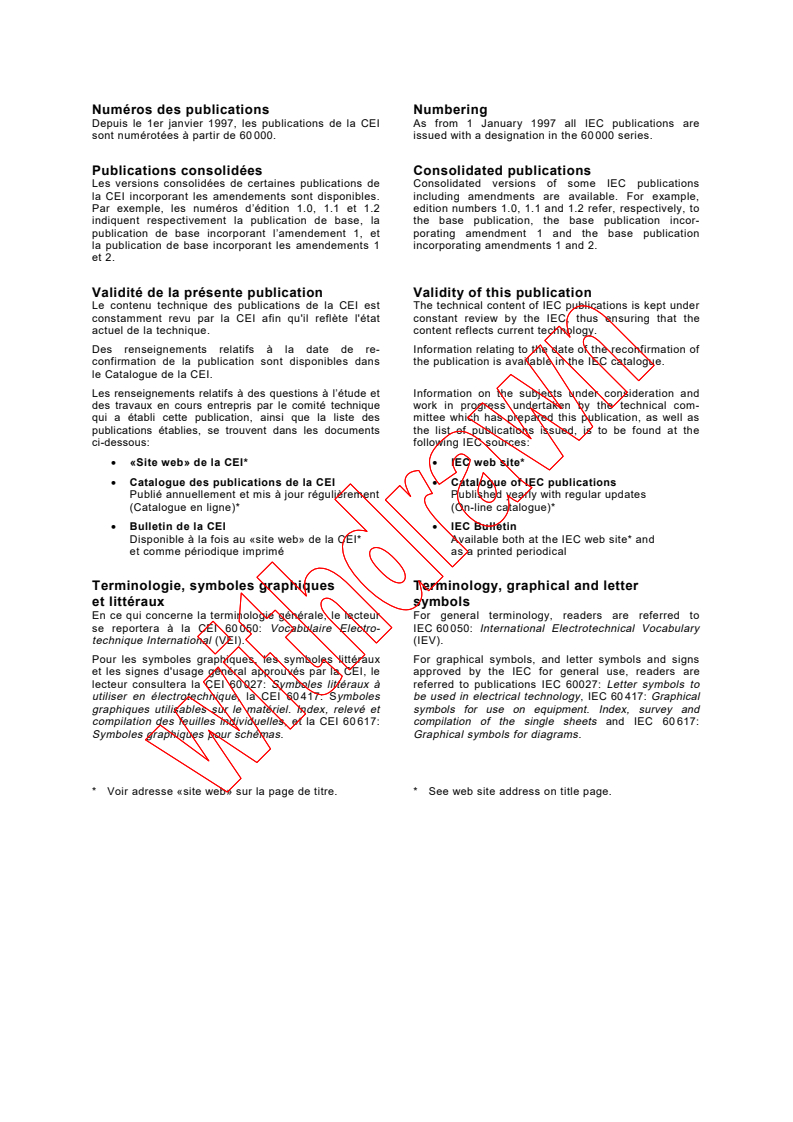

Numéros des publications Numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are

sont numérotées à partir de 60 000. issued with a designation in the 60 000 series.

Publications consolidées Consolidated publications

Les versions consolidées de certaines publications de Consolidated versions of some IEC publications
la CEI incorporant les amendements sont disponibles. including amendments are available. For example,
Par exemple, les numéros d’édition 1.0, 1.1 et 1.2 edition numbers 1.0, 1.1 and 1.2 refer, respectively, to

indiquent respectivement la publication de base, la the base publication, the base publication incor-

publication de base incorporant l’amendement 1, et porating amendment 1 and the base publication
la publication de base incorporant les amendements 1 incorporating amendments 1 and 2.

et 2.
Validité de la présente publication Validity of this publication

Le contenu technique des publications de la CEI est The technical content of IEC publications is kept under
constamment revu par la CEI afin qu'il reflète l'état constant review by the IEC, thus ensuring that the
actuel de la technique. content reflects current technology.
Des renseignements relatifs à la date de re- Information relating to the date of the reconfirmation of
confirmation de la publication sont disponibles dans the publication is available in the IEC catalogue.
le Catalogue de la CEI.
Les renseignements relatifs à des questions à l’étude et Information on the subjects under consideration and
des travaux en cours entrepris par le comité technique work in progress undertaken by the technical com-
qui a établi cette publication, ainsi que la liste des mittee which has prepared this publication, as well as
publications établies, se trouvent dans les documents the list of publications issued, is to be found at the
ci-dessous: following IEC sources:
• «Site web» de la CEI* • IEC web site*
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour régulièrement Published yearly with regular updates
(Catalogue en ligne)* (On-line catalogue)*
• Bulletin de la CEI • IEC Bulletin
Disponible à la fois au «site web» de la CEI* Available both at the IEC web site* and
et comme périodique imprimé as a printed periodical
Terminologie, symboles graphiques Terminology, graphical and letter
et littéraux symbols
En ce qui concerne la terminologie générale, le lecteur For general terminology, readers are referred to
se reportera à la CEI 60050: Vocabulaire Electro- IEC 60 050: International Electrotechnical Vocabulary
technique International (VEI). (IEV).
Pour les symboles graphiques, les symboles littéraux For graphical symbols, and letter symbols and signs
et les signes d'usage général approuvés par la CEI, le approved by the IEC for general use, readers are
lecteur consultera la CEI 60027: Symboles littéraux à referred to publications IEC 60027: Letter symbols to
utiliser en électrotechnique, la CEI 60417: Symboles be used in electrical technology, IEC 60417: Graphical
graphiques utilisables sur le matériel. Index, relevé et symbols for use on equipment. Index, survey and
compilation des feuilles individuelles, et la CEI 60617: compilation of the single sheets and IEC 60617:
Symboles graphiques pour schémas. Graphical symbols for diagrams.

* Voir adresse «site web» sur la page de titre. * See web site address on title page.

NORME
CEI
INTERNATIONALE
IEC
INTERNATIONAL
60439-5
STANDARD
Edition 1.1
1998-10
Edition 1:1996 consolidée par l’amendement 1:1998

Edition 1:1996 consolidated with amendment 1:1998
Ensembles d’appareillage à basse tension –
Partie 5:
Règles particulières pour les ensembles destinés
à être installés à l’extérieur, en des lieux publics –
Ensembles d’appareillage pour réseaux
de distribution (ERD)
Low-voltage switchgear and controlgear
assemblies –
Part 5:
Particular requirements for assemblies intended
to be installed outdoors in public places –
Cable distribution cabinets (CDCs) for power
distribution in networks
 IEC 1998 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun any form or by any means, electronic or mechanical,
procédé, électronique ou mécanique, y compris la photo- including photocopying and microfilm, without permission in
copie et les microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http: //www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
T
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

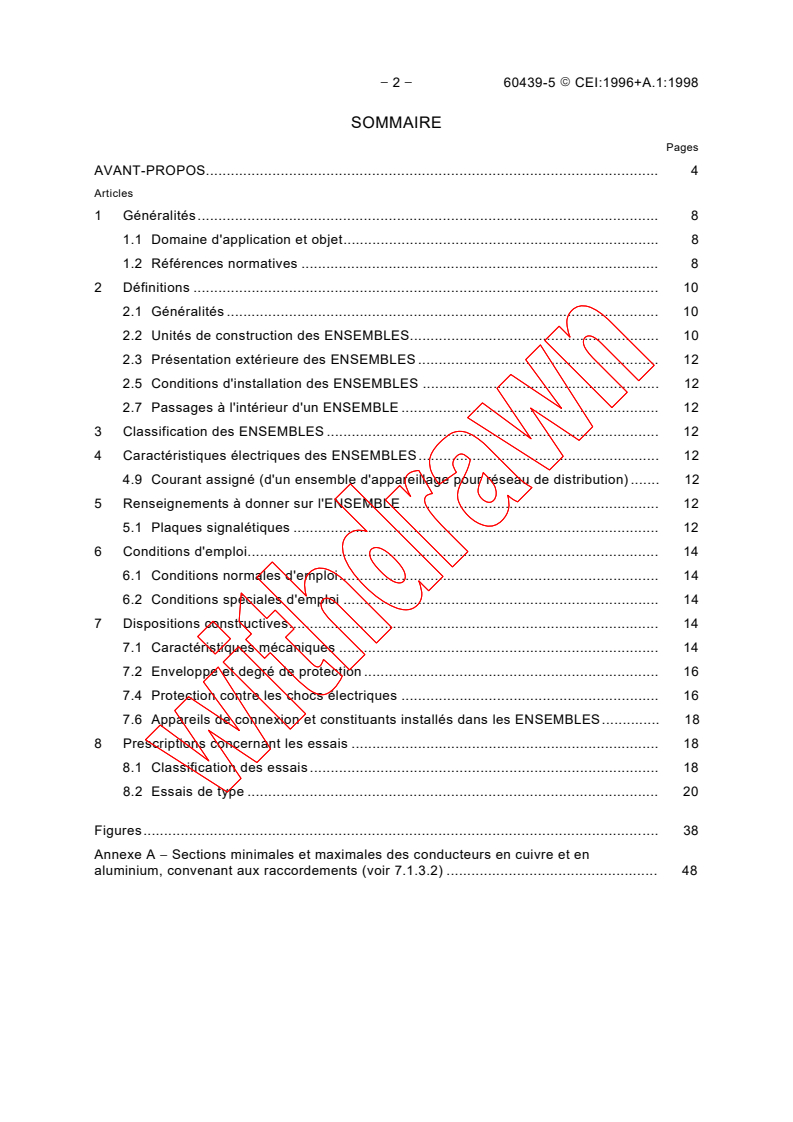

− 2 − 60439-5  CEI:1996+A.1:1998

SOMMAIRE
Pages
AVANT-PROPOS. 4

Articles
1 Généralités. 8

1.1 Domaine d'application et objet. 8

1.2 Références normatives . 8

2 Définitions . 10

2.1 Généralités . 10
2.2 Unités de construction des ENSEMBLES. 10
2.3 Présentation extérieure des ENSEMBLES . 12
2.5 Conditions d'installation des ENSEMBLES . 12
2.7 Passages à l'intérieur d'un ENSEMBLE . 12
3 Classification des ENSEMBLES . 12
4 Caractéristiques électriques des ENSEMBLES. 12
4.9 Courant assigné (d'un ensemble d'appareillage pour réseau de distribution) . 12
5 Renseignements à donner sur l'ENSEMBLE. 12
5.1 Plaques signalétiques . 12
6 Conditions d'emploi. 14
6.1 Conditions normales d'emploi. 14
6.2 Conditions spéciales d'emploi . 14
7 Dispositions constructives. 14
7.1 Caractéristiques mécaniques . 14
7.2 Enveloppe et degré de protection . 16
7.4 Protection contre les chocs électriques . 16
7.6 Appareils de connexion et constituants installés dans les ENSEMBLES. 18
8 Prescriptions concernant les essais . 18
8.1 Classification des essais . 18

8.2 Essais de type . 20
Figures. 38
Annexe A − Sections minimales et maximales des conducteurs en cuivre et en
aluminium, convenant aux raccordements (voir 7.1.3.2) . 48

60439-5 © IEC:1996+A.1:1998 – 3 –

CONTENTS
Page
FOREWORD . 5

Clause
1 General . 9

1.1 Scope and object . 9

1.2 Normative references. 9

2 Definitions . 11
2.1 General . 11
2.2 Constructional units of ASSEMBLIES . 11
2.3 External design of ASSEMBLIES. 13
2.5 Conditions of installation of ASSEMBLIES . 13
2.7 Gangways within ASSEMBLIES . 13
3 Classification of ASSEMBLIES. 13
4 Electrical characteristics of ASSEMBLIES . 13
4.9 Rated current (of a cable distribution cabinet). 13
5 Information to be given regarding the ASSEMBLY . 13
5.1 Name plates . 13
6 Service conditions . 15
6.1 Normal service conditions . 15
6.2 Special service conditions . 15
7 Design and construction. 15
7.1 Mechanical design . 15
7.2 Enclosure and degree of protection . 17
7.4 Protection against electric shock . 17
7.6 Switching devices and components installed in ASSEMBLIES . 19
8 Test specifications . 19
8.1 Classification of tests . 19

8.2 Type tests. 21
Figures. 39
Annex A − Minimum and maximum cross-sections of copper and aluminium conductors
suitable for connection (see 7.1.3.2) . 49

− 4 − 60439-5  CEI:1996+A.1:1998

COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

–––––––––––
ENSEMBLES D’APPAREILLAGE À BASSE TENSION −

Partie 5: Règles particulières pour les ensembles destinés

à être installés à l’extérieur, en des lieux publics −

Ensembles d’appareillage pour réseaux de distribution (ERD)

AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, rapports techniques ou guides et agréés comme tels par les Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60439-5 a été établie par le sous-comité 17D de la CEI:
Ensembles d'appareillage à basse tension, du comité d'études 17 de la CEI: Appareillage.
La présente version consolidée de la CEI 60439-5 est issue de la première édition (1996)
[documents 17D/161/FDIS et 17D/177/RVD] et de son amendement 1 (1998) [documents

17D/201/FDIS et 17D/206/RVD].
Elle porte le numéro d'édition 1.1.
Une ligne verticale dans la marge indique où la publication de base a été modifiée par
l'amendement 1.
Sauf indication contraire dans le texte qui suit, les ensembles d'appareillage pour réseaux de
distribution (ERD) doivent répondre à l’ensemble des règles énoncées dans la CEI 60439-1
(1992): Ensembles d'appareillage à basse tension, Partie 1: Ensembles de série et ensembles
dérivés de série, ainsi qu’aux règles particulières fixées dans la présente publication.
Les articles de la présente norme complètent, modifient ou remplacent les articles
correspondants de la CEI 60439-1 (1992).

60439-5 © IEC:1996+A.1:1998 – 5 –

INTERNATIONAL ELECTROTECHNICAL COMMISSION

–––––––––––
LOW-VOLTAGE SWITCHGEAR AND CONTROLGEAR ASSEMBLIES −

Part 5: Particular requirements for assemblies intended

to be installed outdoors in public places −

Cable distribution cabinets (CDCs) for power distribution in networks

FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical reports or guides and they are accepted by the National Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60439-5 has been prepared by subcommittee 17D: Low-voltage
switchgear and controlgear assemblies, of IEC technical committee 17: Switchgear and
controlgear.
This consolidated version of IEC 60439-5 is based on the first edition (1996) [documents

17D/161/FDIS and 17D/177/RVD] and its amendment 1 (1998) [documents 17D/201/FDIS and
17D/206/RVD].
It bears the edition number 1.1.
A vertical line in the margin shows where the base publication has been modified by
amendment 1.
Cable distribution cabinets (CDCs) for power distribution in networks shall comply with all
requirements of IEC 60439-1 (1992): Low-voltage switchgear and controlgear assemblies, Part
1: Type-tested and partially type tested assemblies, if not otherwise indicated hereinafter and
shall also comply with the particular requirements contained in this publication.
The clauses of this standard supplement, modify or replace clauses in IEC 60439-1 (1992).

− 6 − 60439-5  CEI:1996+A.1:1998

Lorsque cette norme ne comporte pas d'article ou de paragraphe correspondant, l'article ou le
paragraphe de la norme principale s'applique sans modification.

Afin que la présente publication puisse être lue conjointement avec la CEI 60439-1, la
numérotation de ses articles et paragraphes correspond à cette publication.

La liste des publications CEI citées dans cette norme est donnée en 1.2.

60439-5 © IEC:1996+A.1:1998 – 7 –

Where there is no corresponding clause or subclause in this standard, the clause or subclause

of the main document applies without modification.

In view of the fact that this publication should be read in conjunction with IEC 60439-1, the

numbering of its clauses and subclauses correspond with the latter.

The IEC publications quoted in this standard are listed in 1.2.

− 8 − 60439-5  CEI:1996+A.1:1998

ENSEMBLES D’APPAREILLAGE À BASSE TENSION −

Partie 5: Règles particulières pour les ensembles destinés

à être installés à l’extérieur, en des lieux publics −

Ensembles d’appareillage pour réseaux de distribution (ERD)

1 Généralités
1.1 Domaine d'application et objet
Cette norme fournit les exigences complémentaires pour les ensembles d'appareillage fixes
pour réseaux de distribution (ERD), ensembles de série (ES) pour installation à l'extérieur,
dans des emplacements au contact avec le public, mais qui ne sont accessibles pour utilisation
que par des personnes qualifiées. Ils sont destinés à être utilisés avec des systèmes triphasés
publics.
NOTE 1 – Si un ERD comporte des équipements supplémentaires (par exemple des compteurs), de telle sorte que
sa fonction principale en est considérablement modifiée, d'autres normes peuvent alors être appliquées selon
accord entre utilisateur et constructeur (voir 7.6).
NOTE 2 – Quand les règlements locaux et les pratiques le permettent, un ERD selon cette norme peut être utilisé
sur des réseaux autres que publics.
1.2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente partie de la CEI 60439.
Au moment de la publication, les éditions indiquées étaient en vigueur. Tout document normatif
est sujet à révision et les parties prenantes aux accords fondés sur la présente partie de la
CEI 60439 sont invitées à rechercher la possibilité d’appliquer les éditions les plus récentes
des documents normatifs indiqués ci-après. Les membres de la CEI et de l’ISO possèdent le
registre des Normes internationales en vigueur.
CEI 60068-2-11:1981, Essais d'environnement – Deuxième partie: Essai Ka: Brouillard salin
CEI 60068-2-30:1980, Essais d'environnement – Deuxième partie: Essai Db et guide: Essai
cyclique de chaleur humide (cycle de 12 + 12 heures)
CEI 60238:1991, Douilles à vis Edison pour lampes

CEI 60269-1:1986, Fusibles basse tension – Première partie: Règles générales
CEI 60439-1:1992, Ensembles d'appareillage à basse tension – Première partie: Ensembles de
série et ensembles dérivés de série
CEI 60529:1989, Degrés de protection procurés par les enveloppes (Code IP)
Méthodes d'essai pour évaluer l'inflammabilité des matériaux isolants
CEI 60707:1981,
électriques solides soumis à une source d'allumage
Connecteurs sertis et à serrage mécanique pour câbles d'énergie à âmes
CEI 61238-1:1993,
en cuivre ou en aluminium – Partie 1: Méthodes d'essais et prescriptions

60439-5 © IEC:1996+A.1:1998 – 9 –

LOW-VOLTAGE SWITCHGEAR AND CONTROLGEAR ASSEMBLIES −

Part 5: Particular requirements for assemblies intended

to be installed outdoors in public places −

Cable distribution cabinets (CDCs) for power distribution in networks

1 General
1.1 Scope and object
This standard gives supplementary requirements for cable distribution cabinets (CDCs), which
are stationary, type-tested assemblies (TTA) for outdoor installation in places which are
exposed to the public, but where only skilled persons have access for their use. They are for
use in public three-phase systems.
NOTE 1 – If a CDC is equipped with additional equipment (for example meters), in such a way that the main
function is changed considerably, then other standards may also apply as agreed between user and manufacturer
(see 7.6).
NOTE 2 – Where local regulations and practices permit, a CDC according to this standard may be used in other
than public networks.
1.2 Normative references
The following normative documents contain provisions, which through reference in this text,
constitute provisions of this part of IEC 60439. At the time of publication, the editions indicated
were valid. All normative documents are subject to revision, and parties to agreements based
on this part of IEC 60439 are encouraged to investigate the possibility of applying the most
recent editions of the normative documents indicated below. Members of IEC and ISO maintain
registers of currently valid normative documents.
Environmental testing – Part 2: Tests – Test Ka: Salt mist
IEC 60068-2-11:1981,
Environmental testing – Part 2: Tests − Test Db and guidance: Damp
IEC 60068-2-30:1980,
heat, cyclic (12 + 12-hour cycle)
Edison screw lampholders
IEC 60238:1991,
IEC 60269-1:1986, Low-voltage fuses – Part 1: General requirements

IEC 60439-1:1992, Low-voltage switchgear and controlgear assemblies – Part 1: Type-tested
and partially type-tested assemblies
IEC 60529:1989, Degrees of protection provided by enclosures (IP Code)
IEC 60707:1981, Methods of test for the determination of the flammability of solid electrical
insulating materials when exposed to an igniting source
IEC 61238-1:1993, Compression and mechanical connectors for power cables with copper or
aluminium conductors – Part 1: Test methods and requirements

− 10 − 60439-5  CEI:1996+A.1:1998

ISO 3231:1993, Peintures et vernis – Détermination de la résistance aux atmosphères humides
contenant du dioxyde de soufre

ISO 4628-3:1982, Peintures et vernis – Evaluation de la dégradation des surfaces peintes –
Désignation de l'intensité, de la quantité et de la dimension des types courants de défaut –

Partie 3: Désignation du degré d'enrouillement

ISO 4892-2:1994, Plastiques – Méthodes d'exposition à des sources lumineuses de laboratoire –
Partie 2: Sources à arc au xénon

ISO 6506:1981, Matériaux métalliques – Essai de dureté – Essai Brinell
ISO 9223:1992, Corrosion des métaux et alliages – Corrosivité des atmosphères – Classification
2 Définitions
Les définitions de la partie 1 s’appliquent avec les additions et modifications suivantes:
2.1 Généralités
ensemble dérivé de série (EDS):
2.1.1.2 Ne s’applique pas
2.1.10 ensemble d'appareillage pour réseau de distribution (ERD): ENSEMBLE en
armoire, pour installation extérieure fixe, destiné à être utilisé pour la distribution par câble de
l'énergie électrique à d'autres matériels. Ces autres matériels ne sont pas conçus pour
consommer de l'énergie électrique (voir figure 1).
2.1.10.1 ensemble d'appareillage pour réseau de distribution pour fixation au sol:
ENSEMBLE d'appareillage pour réseau de distribution destiné à être fixé au niveau du sol sur
un socle. Les entrées de l'armoire pour les conducteurs externes conviennent à des câbles.
2.1.10.2 ensemble d'appareillage pour réseau de distribution pour être monté sur
poteau: Ensemble d'appareillage pour réseau de distribution destiné à être installé sur un
poteau, sur lequel un transformateur est habituellement monté, dans les réseaux aériens. Les
entrées de l'armoire pour les conducteurs externes conviennent à des câbles, ou à des
conducteurs de lignes aériennes isolés.
2.1.10.3 ensemble d'appareillage pour réseau de distribution pour fixation en saillie sur
mur: Ensemble d'appareillage pour réseau de distribution destiné à être fixé sur la surface d'un

mur. Les entrées de l'armoire pour les conducteurs externes conviennent à des câbles.
2.1.10.4 ensemble d'appareillage pour réseau de distribution encastrable
: Ensemble
d'appareillage pour réseau de distribution destiné à être installé dans un encastrement de mur.
Un ERD n'est pas prévu pour supporter la partie de mur située au-dessus de l'ERD. Les
entrées de l'armoire pour les conducteurs externes conviennent à des câbles.
2.2 Unités de construction des ENSEMBLES
2.2.1 colonne (voir figure C.4, page 165): Ne s’applique pas.
2.2.2 élément de colonne:
Ne s’applique pas.
2.2.4 colonne ou élément de colonne sous écran: Ne s’applique pas.

60439-5 © IEC:1996+A.1:1998 – 11 –

ISO 3231:1993, Paints and varnishes – Determination of resistance to humid atmospheres

containing sulphur dioxide
ISO 4628-3:1982, Paints and varnishes – Evaluation of degradation of paint coatings –

Designation of intensity, quantity and size of common types of defect – Part 3: Designation of

degree of rusting
Plastics – Methods of exposure to laboratory light sources – Part 2: Xenon
ISO 4892-2:1994,
arc sources
ISO 6506:1981, Metallic materials – Hardness test – Brinell test

ISO 9223:1992, Corrosion of metals and alloys – Corrosivity of atmosphere – Classification
2 Definitions
The definitions of part 1 apply with the following additions and modifications:
2.1 General
2.1.1.2 partially type-tested low-voltage switchgear and controlgear assembly (PTTA):
Not applicable.
2.1.10 cable distribution cabinet (CDC): A cubicle-type ASSEMBLY for stationary outdoor
installation, to be used for the distribution of electrical energy through cable to other
equipment. This other equipment is not intended to consume electrical energy (see figure 1).
2.1.10.1 ground-mounted cable distribution cabinet:
A cable distribution cabinet for
installation at ground level on a foundation. The cabinet entries for external conductors are
suitable for cables.
2.1.10.2 pole-mounted cable distribution cabinet: A cable distribution cabinet for
installation on a pole, on which a transformer is normally mounted, in an aerial network. The
cabinet entries for external conductors are suitable for cables or insulated overhead line
conductors.
2.1.10.3 wall-mounted surface type cable distribution cabinet: A cable distribution cabinet
for installation on the surface of a wall. The cabinet entries for external conductors are suitable
for cables.
2.1.10.4 wall-mounted recessed type cable distribution cabinet: A cable distribution
cabinet for installation into a recess in a wall. A CDC is not designed to support the portion of
the wall above the CDC. The cabinet entries for external conductors are suitable for cables.
2.2 Constructional units of ASSEMBLIES
2.2.1 section (see figure C.4, page 165): Not applicable.
2.2.2 sub-section: Not applicable.
2.2.4 barriered section or sub-section: Not applicable.

− 12 − 60439-5  CEI:1996+A.1:1998

2.3 Présentation extérieure des ENSEMBLES

2.3.1 ENSEMBLE ouvert (voir figure C.1, page 162): Ne s’applique pas.

2.3.2 ENSEMBLE ouvert à protection frontale (voir figure C.2, page 163): Ne s’applique pas.

2.3.3.3 ENSEMBLE en pupitre (voir figure C.5, page 166): Ne s’applique pas.

2.3.4 canalisation préfabriquée (voir figure C.7, page 168): Ne s’applique pas.

2.5 Conditions d'installation des ENSEMBLES
2.5.1 ENSEMBLE pour installation à l'intérieur: Ne s’applique pas.
2.5.4 ENSEMBLE déplaçable:
Ne s’applique pas.
2.7 Passages à l'intérieur d'un ENSEMBLE
Ne s’applique pas.
3 Classification des ENSEMBLES
Supprimer:
– les conditions d'installation relatives à l’aptitude au déplacement (voir 2.5.3 et 2.5.4);
4 Caractéristiques électriques des ENSEMBLES
4.9 Courant assigné (d'un ensemble d'appareillage pour réseau de distribution)
Le courant assigné d'un ensemble d'appareillage pour réseau de distribution est celui défini par
le constructeur comme étant le courant assigné du circuit d'entrée. S'il y a plus d'un circuit
d'entrée, le courant assigné de cet ensemble d'appareillage pour réseau de distribution est,
soit la somme arithmétique des courants assignés de tous les circuits d'entrée qui peuvent être
utilisés simultanément, soit le courant assigné du jeu de barres principal, selon la valeur la
plus basse. Ce courant doit être transporté sans que l'échauffement des différents éléments ne
dépasse les limites spécifiées en 7.3 quand l'essai de 8.2.1 est effectué.

5 Renseignements à donner sur l'ENSEMBLE
5.1 Plaques signalétiques
Remplacer q) par r) dans le troisième alinéa.
Ajouter à la liste à la fin du paragraphe:
r) courant assigné de l'ERD comme défini en 4.9 de cette norme.

60439-5 © IEC:1996+A.1:1998 – 13 –

2.3 External design of ASSEMBLIES

2.3.1 open-type ASSEMBLY
(see figure C.1, page 162): Not applicable.

2.3.2 dead-front ASSEMBLY (see figure C.2, page 163): Not applicable.

2.3.3.3 desk-type ASSEMBLY (see figure C.5, page 166): Not applicable.

2.3.4 busbar trunking system (busway) (see figure C.7, page 168): Not applicable.

2.5 Conditions of installation of ASSEMBLIES

2.5.1 ASSEMBLY for indoor installation: Not applicable.
2.5.4 movable ASSEMBLY:
Not applicable.
2.7 Gangways within ASSEMBLIES
Not applicable.
3 Classification of ASSEMBLIES
Delete:
– the conditions of installation with respect to mobility (see 2.5.3 and 2.5.4);
4 Electrical characteristics of ASSEMBLIES
4.9 Rated current (of a cable distribution cabinet)
The rated current of a cable distribution cabinet is that stated by the manufacturer as the rated
current of the incoming circuit. If there is more than one incoming circuit, the rated current of
that cable distribution cabinet is either the arithmetic sum of the rated currents of all incoming
circuits that are intended to be used simultaneously or the rated current of the main phase
busbars, whichever is the lower value. This current shall be carried without the temperature
rise of the individual parts exceeding the limits specified in 7.3 when tested according to 8.2.1.
5 Information to be given regarding the ASSEMBLY

5.1 Name plates
Replace q) by r) in the third paragraph.
Add to the list at the end of the subclause:
r) rated current of the CDC as defined in 4.9 of this standard.

− 14 − 60439-5  CEI:1996+A.1:1998

6 Conditions d'emploi
6.1 Conditions normales d'emploi

6.1.2 Conditions atmosphériques

6.1.2.1 Conditions atmosphériques pour les installations à l'intérieur

Ne s’applique pas.
6.2 Conditions spéciales d'emploi
6.2.8 Exposition à des vibrations et à des chocs importants
Ajouter la note suivante:
NOTE – L'exposition aux vibrations de la circulation est une condition normale d'emploi.
6.2.9 Installation dans des conditions telles que l'aptitude à supporter le courant ou
le pouvoir de coupure soient affectés
Ajouter la note suivante:
NOTE – L'encastrement dans un mur n'est pas considéré comme une condition spéciale.
6.2.11 Exposition à de fortes chutes de neige et à des congères
Dans le cas d’installations dans des régions où se produisent de fortes chutes de neige et des
congères qui nécessitent un déneigement, selon accord entre fabricant et utilisateur, on peut
considérer le climat arctique comme une condition normale; néanmoins, la limite inférieure de
température de –25 °C peut être appliquée (voir 8.2.9.2.2).
7 Dispositions constructives
7.1 Caractéristiques mécaniques
7.1.1 Généralités
Ajouter à la fin du premier alinéa:
Les matériaux isolants utilisés pour les enveloppes, les écrans et autres pièces isolantes

doivent avoir une résistance à la chaleur et au feu conforme au 8.2.10 de cette norme.
Ajouter à la fin du second alinéa:
Les matériaux de revêtement doivent être soumis à accord entre utilisateur et constructeur et
doivent avoir l'efficacité nécessaire pour réussir les essais de 8.2.11 de cette norme.
Ajouter à la fin du troisième alinéa:
Les propriétés mécaniques des enveloppes d'un ERD doivent répondre au 8.2.9 de cette
norme.
Les parties d'un ERD prévu pour être encastré dans le sol doivent supporter les contraintes qui
leur sont imposées pendant l'installation et en usage normal (voir 8.2.9.6).

60439-5 © IEC:1996+A.1:1998 – 15 –

6 Service conditions
6.1 Normal service conditions
6.1.2 Atmospheric conditions
6.1.2.1 Atmospheric conditions for indoor installations

Not applicable.
6.2 Special service conditions
6.2.8 Exposure to heavy vibration and shocks
Add the following note:
NOTE – Exposure to traffic vibration is a normal service condition.
6.2.9 Installation in such a manner that the current-carrying capacity
or breaking capacity is affected
Add the following note:
NOTE – Recessing into a wall is not considered to be a special condition.
6.2.11 Exposure to heavy snowfall and snowdrift
For installations in regions where heavy snowfalls and snowdrift occur, which necessitate snow
clearance by ploughing, subject to agreement between manufacturer and user, an arctic
climate can be considered a normal condition; however, the lower temperature limit of –25 °C
may be applied (see 8.2.9.2.2).
7 Design and construction
7.1 Mechanical design
7.1.1 General
Add at end of first paragraph:
The insulating materials used for enclosures, barriers and other insulating parts shall have a

resistance to thermal stress and flame retardant properties in accordance with 8.2.10 of this
standard.
Add at end of second paragraph:
The materials or coatings shall be subject to agreement between user and manufacturer and
shall be sufficient to pass the appropriate tests of 8.2.11 of this standard.
Add at end of third paragraph:
The mechanical properties of a CDC shall comply with 8.2.9 of this standard.
Parts of the CDC intended to be embedded in the ground shall withstand the stresses imposed
on them during installation and normal service (see 8.2.9.6).

− 16 − 60439-5  CEI:1996+A.1:1998

7.1.1.1 Repérage d'un ERD comme obstacle au dégagement de la neige

Quand un ERD est prévu pour être utilisé au sol, en climat arctique suivant 6.1.1.2, ou à la

demande de l'utilisateur, il doit être possible de le signaliser comme obstacle au dégagement

de la neige. Des fixations doivent être prévues, solidaires de l'ERD, pour disposer des perches

de repérage et il doit être possible de les installer et de les régler de l'extérieur de l'ERD. Les

fixations doivent être réalisées de manière à assurer que les fixations ou les perches de

repérage céderont à un effort mécanique avant que la force transmise à l’enveloppe de l'ERD

atteigne la valeur qui entraînerait une détérioration des indices de protection (code IP).

7.1.3 Bornes pour conducteurs extérieurs

7.1.3.2 Remplacer les alinéas 1 et 2 par l'alinéa suivant:
En l'absence d'un accord particulier entre le constructeur et l'utilisateur, les bornes doivent être
susceptibles de recevoir les câbles à âme en cuivre ou en aluminium de la plus petite à la plus
grande section correspondant au courant assigné approprié (voir tableau A.1).
7.1.3.5 Ne s’applique pas.
7.1.3.6 Ajouter à la fin du paragraphe:
Selon accord entre le constructeur et l'utilisateur, l'ERD peut être équipé d'ouvertures pour le
raccordement temporaire de câbles.
7.2 Enveloppe et degré de protection
7.2.1.3 Remplacer le paragraphe par:
Quand un ERD est entièrement installé conformément aux instructions du constructeur,
l'enveloppe doit présenter un degré de protection minimal de IP34D suivant la CEI 60529.
NOTE – Pour les besoins du présent paragraphe, l'enveloppe de l'ERD est définie à la note 2, en 3.1 de la
CEI 60529. De plus, la note en 13.3 de la publication mentionnée ne s'applique pas à un ERD.
7.2.1.5 Ne s’applique pas.
7.2.1.6 Ne s’applique pas.
7.4 Protection contre les chocs électriques

7.4.2 Ajouter
la note suivante après le titre:
NOTE – Les ENSEMBLES ouverts ne sont couverts par cette norme.
Supprimer le second alinéa.
7.4.2.2.1 Ajouter à la fin du paragraphe:
Les ouvertures d'un ERD destinées au raccordement temporaire des câble doivent avoir un
degré de protection IP23C selon la CEI 60529 quand les câbles temporaires sont raccordés.
Voir 7.1.3.6 de cette norme.
60439-5 © IEC:1996+A.1:1998 – 17 –

7.1.1.1 Marking of CDC as an obstacle to snow clearance

Where a ground-mounting CDC is suitable for use in an arctic climate in accordance

with 6.1.1.2 or alternatively, if required by the user, it shall be possible to mark it as an obstacle

to snow clearance. Holders shall be provided, attached to the CDC, to accommodate marking

rods and it shall be possible to install and make adjustments to the position of the marking rod

from outside the CDC. The holders shall be constructed in a manner which ensures that the

holder or marking rod will give way to a mechanical force before the transmitted force to the

CDC enclosure reaches the value which would adversely affect the degree of protection (IP

code).
7.1.3 Terminals for external conductors
7.1.3.2 Replace paragraphs 1 and 2 by the following paragraph
:
In the absence of a special agreement between user and manufacturer, terminals shall be
capable of accommodating cables having copper or aluminium conductors from the smallest to
the largest cross-sectional area corresponding to the appropriate rated current (see table A.1).
7.1.3.5
Not applicable.
7.1.3.6 Add at the end of the subclause
:
By agreement between the manufacturer and the user, the CDC may be provided with openings
for temporary connection of cables.
7.2 Enclosure and degree of protection
7.2.1.3 Replace the subclause by:
When a CDC is fully-installed in accordance with the manufacturer's instructions, the enclosure
shall have a degree of protection of at least IP34D according to IEC 60529.
NOTE – For the purpose of this subclause, the enclosure of the CDC is defined in note 2 of 3.1 of IEC 60529. Also,
the note in 13.3 of the stated publication does not apply for a CDC.
7.2.1.5 Not applicable.
7.2.1.6 Not applicable.
7.4 Protection against electric shock

7.4.2 Add the following note after the title:
NOTE – Open type ASSEMBLIES are not covered by this standard.
Delete the second paragraph.
7.4.2.2.1 Add at the end of the subclause:
Openings in a CDC designed for the temporary connection of cables shall have a degree of
protection of IP23C according to IEC 60529 when the temporary cables are connected.
See 7.1.3.6 of this standard.
− 18 − 60439-5  CEI:1996+A.1:1998

7.4.2.2.3 Ajouter à la fin du point a):

Un système de verrouillage sûr doit être fourni pour interdire l'accès aux personnes non

autorisées. Les portes, capots et couvercles doivent être conçus de telle manière qu'une fois
verrouillés, ils ne s'ouvrent pas sous l'effet de tassements de terrain consécutifs modérés ou
de vibrations dues à la circulation.

7.4.2.3 Protection au moyen d'obstacles

Ne s’applique pas.
7.4.3.2.1 Ne s’applique pas.
7.4.5 Passages de service et d'entretien à l'intérieur des ENSEMBLES (voir 2.7.1 et 2.7.2)
Ne s’applique pas.
7.6 Appareils de connexion et constituants installés dans les ENSEMBLES
7.6.1 Choix des appareils de connexion et des constituants
Ajouter à la fin du premier alinéa:
Les fusibles doivent répondre aux règles générales de la CEI 60269-1 ou à celles de la norme
nationale correspondante lorsqu'elle est d'usage courant pour cette utilisation.
7.6.1.1 Moyens de mise à la terre et de mise en court-circuit
Les unités de départ d'un ERD doivent être construites de telle sorte qu'elles peuvent être
mises à la terre ou mises en court-circuit de façon sûre, à l'aide de dispositifs recommandés
par le constructeur, ce qui assure la conservation du degré de protection (code IP) indiqué par
le constructeur pour toutes les parties de l'ensemble. Cette exigence n'est pas applicable si
elle peut provoquer un danger lié aux conditions d'utilisation et/ou aux pratiques d'exploitation.
8 Prescriptions concernant les essais
8.1 Classification des essais
Remplacer la note par:
La vérification et les essais à réaliser sur un ERD sont énumérés au tableau 7 de la CEI 60439-1 à la colonne ES et
dans les essais complémentaires du tableau 1 de la présente norme.
8.1.1 Essa
...
