CISPR 22:2005

INTERNATIONAL
CISPR
ELECTROTECHNICAL
COMMISSION
Fifth edition
2005-04
INTERNATIONAL SPECIAL COMMITTEE ON RADIO INTERFERENCE
Information technology equipment –
Radio disturbance characteristics –
Limits and methods of measurement

This English-language version is derived from the original
bilingual publication by leaving out all French-language
pages. Missing page numbers correspond to the French-
language pages.
Reference number
Consolidated editions
The IEC is now publishing consolidated versions of its publications. For example,

edition numbers 1.0, 1.1 and 1.2 refer, respectively, to the base publication, the
base publication incorporating amendment 1 and the base publication incorporating

amendments 1 and 2.
Further information on IEC publications

The technical content of IEC publications is kept under constant review by the IEC,
thus ensuring that the content reflects current technology. Information relating to
this publication, including its validity, is available in the IEC Catalogue of
publications (see below) in addition to new editions, amendments and corrigenda.
Information on the subjects under consideration and work in progress undertaken
by the technical committee which has prepared this publication, as well as the list
of publications issued, is also available from the following:
• IEC Web Site (www.iec.ch)
• Catalogue of IEC publications
The on-line catalogue on the IEC web site (www.iec.ch/searchpub) enables you
to search by a variety of criteria including text searches, technical committees
and date of publication. On-line information is also available on recently issued
publications, withdrawn and replaced publications, as well as corrigenda.

• IEC Just Published
This summary of recently issued publications (www.iec.ch/online_news/justpub)
is also available by email. Please contact the Customer Service Centre (see
below) for further information.

• Customer Service Centre
If you have any questions regarding this publication or need further assistance,
please contact the Customer Service Centre:

Email: custserv@iec.ch
Tel: +41 22 919 02 11
Fax: +41 22 919 03 00
.
INTERNATIONAL
CISPR
ELECTROTECHNICAL
COMMISSION
Fifth edition
2005-04
INTERNATIONAL SPECIAL COMMITTEE ON RADIO INTERFERENCE
Information technology equipment –
Radio disturbance characteristics –
Limits and methods of measurement

 IEC 2005 Copyright - all rights reserved
No part of this publication may be reproduced or utilized in any form or by any means, electronic or mechanical,
including photocopying and microfilm, without permission in writing from the publisher.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch Web: www.iec.ch
PRICE CODE
XB
Commission Electrotechnique Internationale
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
For price, see current catalogue

CISPR 22 © IEC:2005 – 3 –

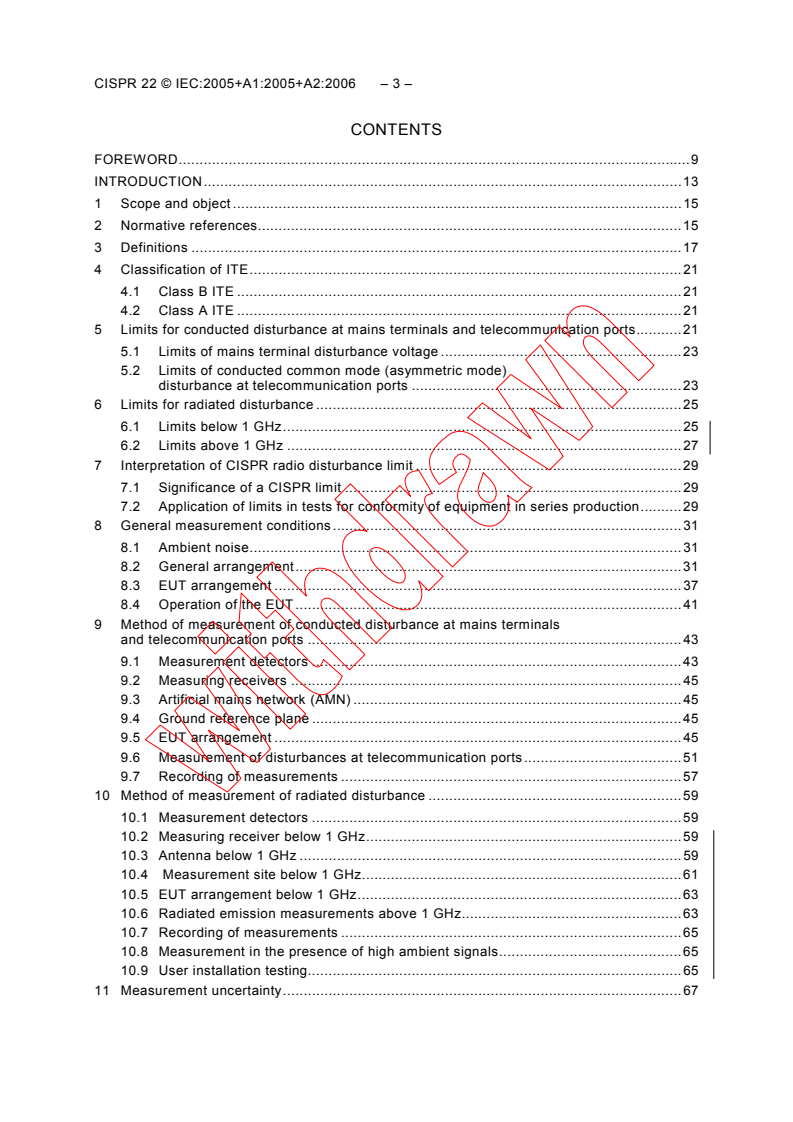

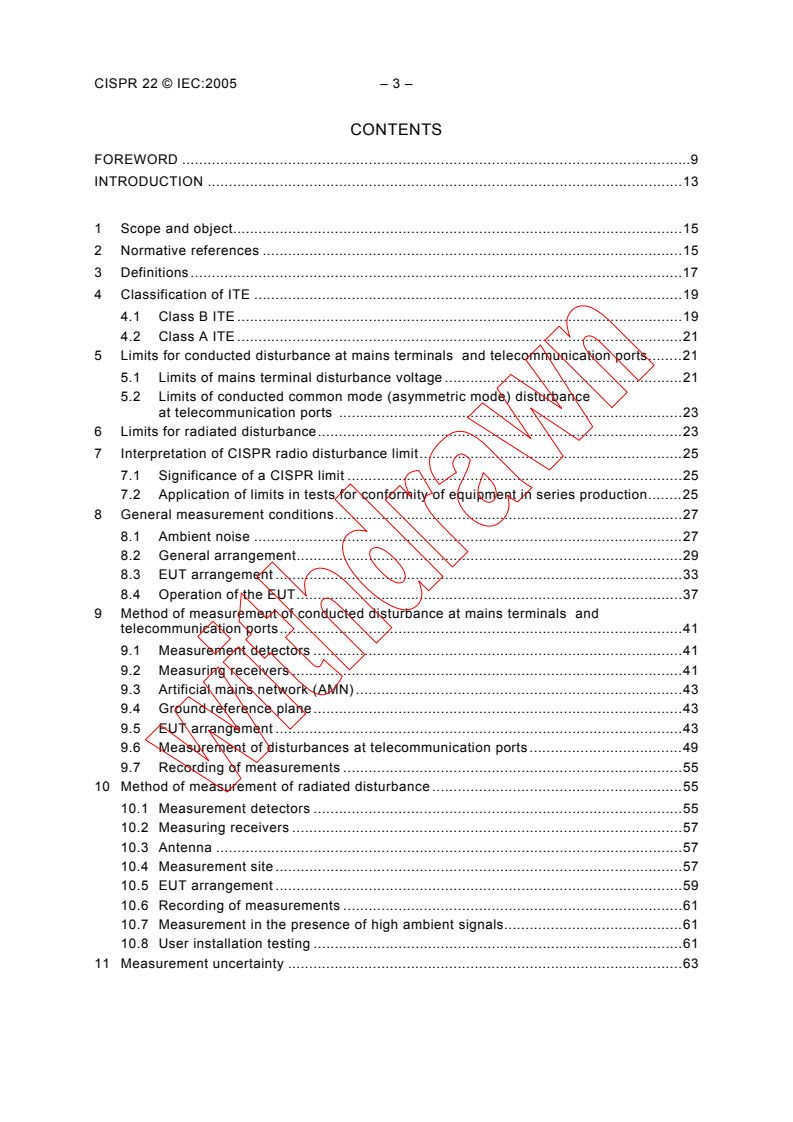

CONTENTS
FOREWORD .9

INTRODUCTION .13

1 Scope and object.15

2 Normative references .15

3 Definitions.17

4 Classification of ITE .19

4.1 Class B ITE .19
4.2 Class A ITE .21
5 Limits for conducted disturbance at mains terminals and telecommunication ports.21
5.1 Limits of mains terminal disturbance voltage .21
5.2 Limits of conducted common mode (asymmetric mode) disturbance
at telecommunication ports .23
6 Limits for radiated disturbance.23
7 Interpretation of CISPR radio disturbance limit.25
7.1 Significance of a CISPR limit .25
7.2 Application of limits in tests for conformity of equipment in series production.25
8 General measurement conditions.27
8.1 Ambient noise .27
8.2 General arrangement.29
8.3 EUT arrangement .33
8.4 Operation of the EUT.37
9 Method of measurement of conducted disturbance at mains terminals and
telecommunication ports.41
9.1 Measurement detectors .41
9.2 Measuring receivers .41
9.3 Artificial mains network (AMN) .43
9.4 Ground reference plane.43
9.5 EUT arrangement .43
9.6 Measurement of disturbances at telecommunication ports.49
9.7 Recording of measurements .55
10 Method of measurement of radiated disturbance .55

10.1 Measurement detectors .55
10.2 Measuring receivers .57
10.3 Antenna .57
10.4 Measurement site .57
10.5 EUT arrangement .59
10.6 Recording of measurements .61
10.7 Measurement in the presence of high ambient signals.61
10.8 User installation testing .61
11 Measurement uncertainty .63

CISPR 22 © IEC:2005 – 5 –
Annex A (normative) Site attenuation measurements of alternative test sites .83

Annex B (normative) Decision tree for peak detector measurements.95

Annex C (normative) Possible test set-ups for common mode measurements .97

Annex D (informative) Schematic diagrams of examples of impedance stabilization

networks (ISN) .111

Annex E (informative) Parameters of signals at telecommunication ports.129

Annex F (informative) Rationale for disturbance measurements and methods.135

Bibliography .149

Figure 1 – Test site.63
Figure 2 – Minimum alternative measurement site.65
Figure 3 – Minimum size of metal ground plane.65
Figure 4 – Test configuration: tabletop equipment (conducted measurement) .67
Figure 5 – Alternative test configuration: tabletop equipment (conducted
measurement) .69
Figure 6 – Alternative test configuration: tabletop equipment (conducted measurement) –
Plan view.69
Figure 7 – Test configuration: tabletop equipment (conducted measurement on a
radiated test site).71
Figure 8 – Test configuration: floor-standing equipment (conducted measurement).73
Figure 9 – Test configuration: floor-standing and table-top equipment (conducted
measurement) .75
Figure 10 – Test configuration: table-top equipment (radiated measurement) .75
Figure 11 – Test configuration: floor-standing equipment (radiated measurement) .77
Figure 12 – Test configuration: floor-standing and table-top equipment (radiated
measurement) .79
Figure 13 – Test configuration: floor-standing equipment (overhead cables, side view).81
Figure A.1 – Typical antenna positions for alternate site NSA measurements .89
Figure A.2 – Antenna positions for alternate site measurements for minimum
recommended volume.91
Figure B.1 – Decision tree for peak detector measurements .95

Figure C.1 – Using CDNs described in IEC 61000-4-6 as CDN/ISNs.99
Figure C.2 – Using a 150 Ω load to the outside surface of the shield ("in situ
CDN/ISN") .101
Figure C.3 – Using a combination of current probe and capacitive voltage probe .101
Figure C.4 – Using no shield connection to ground and no ISN.103
Figure C.5 – Calibration fixture .107
Figure C.6 – Flowchart for selecting test method.109
Figure D.1 − ISN for use with unscreened single balanced pairs.111

CISPR 22 © IEC:2005 – 7 –
Figure D.2 − ISN with high longitudinal conversion loss (LCL) for use with either one

or two unscreened balanced pairs.113

Figure D.3 − ISN with high longitudinal conversion loss (LCL) for use with one, two,

three, or four unscreened balanced pairs .115

Figure D.4 − ISN, including a 50 Ω source matching network at the voltage measuring

port, for use with two unscreened balanced pairs .117

Figure D.5 − ISN for use with two unscreened balanced pairs .119

Figure D.6 − ISN, including a 50 Ω source matching network at the voltage measuring

port, for use with four unscreened balanced pairs .121

Figure D.7 − ISN for use with four unscreened balanced pairs.123
Figure D.8 − ISN for use with coaxial cables, employing an internal common mode
choke created by bifilar winding an insulated centre-conductor wire and an insulated
screen-conductor wire on a common magnetic core (for example, a ferrite toroid) .123
Figure D.9 − ISN for use with coaxial cables, employing an internal common mode
choke created by miniature coaxial cable (miniature semi-rigid solid copper screen or
miniature double-braided screen coaxial cable) wound on ferrite toroids.125
Figure D.10 − ISN for use with multi-conductor screened cables, employing an internal
common mode choke created by bifilar winding multiple insulated signal wires and an
insulated screen-conductor wire on a common magnetic core (for example, a ferrite
toroid) .125
Figure D.11 − ISN for use with multi-conductor screened cables, employing an internal
common mode choke created by winding a multi-conductor screened cable on ferrite
toroids.127
Figure F.1 – Basic circuit for considering the limits with defined TCM impedance of 150 Ω 141
Figure F.2 – Basic circuit for the measurement with unknown TCM impedance .141
Figure F.3 – Impedance layout of the components used in Figure C.2 .145
Figure F.4 – Basic test set-up to measure combined impedance of the 150 Ω and ferrites .147

Table 1 – Limits for conducted disturbance at the mains ports of class A ITE.21
Table 2 – Limits for conducted disturbance at the mains ports of class B ITE.23
Table 3 – Limits of conducted common mode (asymmetric mode) disturbance
at telecommunication ports in the frequency range 0,15 MHz to 30 MHz for class A
equipment .23
Table 4 – Limits of conducted common mode (asymmetric mode) disturbance at
telecommunication ports in the frequency range 0,15 MHz to 30 MHz for class B
equipment .23

Table 5 – Limits for radiated disturbance of class A ITE at a measuring distance of
10 m.25
Table 6 – Limits for radiated disturbance of class B ITE at a measuring distance of 10
m 25
Table 7 – Acronyms used in figures .63
Table A.1 – Normalized site attenuation (A (dB)) for recommended geometries with
N
broadband antennas .87
Table F.1 – Summary of advantages and disadvantages of the methods described in
Annex C .137

CISPR 22 © IEC:2005 – 9 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION

INTERNATIONAL SPECIAL COMMITTEE ON RADIO INTERFERENCE
__________
INFORMATION TECHNOLOGY EQUIPMENT –

RADIO DISTURBANCE CHARACTERISTICS –

LIMITS AND METHODS OF MEASUREMENT

FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, IEC publishes International Standards, Technical Specifications,
Technical Reports, Publicly Available Specifications (PAS) and Guides (hereafter referred to as “IEC
Publication(s)”). Their preparation is entrusted to technical committees; any IEC National Committee interested
in the subject dealt with may participate in this preparatory work. International, governmental and non-
governmental organizations liaising with the IEC also participate in this preparation. IEC collaborates closely
with the International Organization for Standardization (ISO) in accordance with conditions determined by
agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence
between any IEC Publication and the corresponding national or regional publication shall be clearly indicated in
the latter.
5) IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with an IEC Publication.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) Attention is drawn to the possibility that some of the elements of this IEC Publication may be the subject of
patent rights. IEC shall not be held responsible for identifying any or all such patent rights.

International Standard CISPR 22 has been prepared by CISPR subcommittee I:
Electromagnetic compatibility of information technology equipment, multimedia equipment
and receivers.
This fifth edition of CISPR 22 cancels and replaces the fourth edition published in 2003 and
amendment 1 (2004).
The documents CISPR/I/135A/FDIS and CISPR/I/136/FDIS, circulated to the National
Committees as Amendments 2 and 3 respectively, led to the publication of the new edition.

CISPR 22 © IEC:2005 – 11 –
The text of this standard is based on the fourth edition, amendment 1 and the following
documents:
FDIS Report on voting
CISPR/I/135A/FDIS CISPR/I/148/RVD

CISPR/I/136/FDIS CISPR/I/147/RVD

Full information on the voting for the approval of this standard can be found in the report on

voting indicated in the above table.

This publication has been drafted in accordance with the ISO/IEC Directives, Part 2.
The committee has decided that the contents of this publication will remain unchanged until
the maintenance result date indicated on the IEC web site under "http://webstore.iec.ch" in
the data related to the specific publication. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
CISPR 22 © IEC:2005 – 13 –
INTRODUCTION
The scope is extended to the whole radio-frequency range from 9 kHz to 400 GHz, but limits

are formulated only in restricted frequency bands, which is considered sufficient to reach

adequate emission levels to protect radio broadcast and telecommunication services, and to

allow other apparatus to operate as intended at reasonable distance.

CISPR 22 © IEC:2005 – 15 –
INFORMATION TECHNOLOGY EQUIPMENT –

RADIO DISTURBANCE CHARACTERISTICS –

LIMITS AND METHODS OF MEASUREMENT

1 Scope and object
This International Standard applies to ITE as defined in 3.1.

Procedures are given for the measurement of the levels of spurious signals generated by the
ITE and limits are specified for the frequency range 9 kHz to 400 GHz for both class A and
class B equipment. No measurements need be performed at frequencies where no limits are
specified.
The intention of this publication is to establish uniform requirements for the radio disturbance
level of the equipment contained in the scope, to fix limits of disturbance, to describe
methods of measurement and to standardize operating conditions and interpretation of
results.
2 Normative references
The following referenced documents are indispensable for the application of this document.
For dated references, only the edition cited applies. For undated references, the latest edition
of the referenced document (including any amendments) applies.
IEC 60083:1997, Plugs and socket-outlets for domestic and similar general use standardized
in member countries of IEC
IEC 61000-4-6:2003, Electromagnetic compatibility (EMC) – Part 4-6: Testing and
measurement techniques – Immunity to conducted disturbances, induced by radio-frequency
fields
CISPR 11:2003, Industrial, scientific, and medical (ISM) radio-frequency equipment – Electro-
magnetic disturbance characteristics – Limits and methods of measurement
CISPR 13:2001, Sound and television broadcast receivers and associated equipment – Radio
disturbance characteristics – Limits and methods of measurement

CISPR 16-1-1:2003, Specification for radio disturbance and immunity measuring apparatus
and methods – Part 1-1: Radio disturbance and immunity measuring apparatus – Measuring
apparatus
CISPR 16-1-2:2003, Specification for radio disturbance and immunity measuring apparatus
and methods – Part 1-2: Radio disturbance and immunity measuring apparatus – Ancillary

equipment – Conducted disturbances
Amendment 1 (2004)
___________
There exists a consolidated edition 1.1 (2004) including edition 1.0 and its Amendment 1.

CISPR 22 © IEC:2005 – 17 –
CISPR 16-1-4:2004, Specification for radio disturbance and immunity measuring apparatus
and methods – Part 1-4: Radio disturbance and immunity measuring apparatus – Ancillary

equipment – Radiated disturbances

CISPR 16-4-2:2003, Specification for radio disturbance and immunity measuring apparatus

and methods – Part 4-2: Uncertainties, statistics and limit modelling – Uncertainty in EMC

measurements
3 Definitions
For the purposes of this document the following definitions apply:
3.1
information technology equipment (ITE)
any equipment:
a) which has a primary function of either (or a combination of) entry, storage, display,
retrieval, transmission, processing, switching, or control, of data and of telecommuni-
cation messages and which may be equipped with one or more terminal ports typically
operated for information transfer;
b) with a rated supply voltage not exceeding 600 V.
It includes, for example, data processing equipment, office machines, electronic business
equipment and telecommunication equipment.
Any equipment (or part of the ITE equipment) which has a primary function of radio trans-
mission and/or reception according to the ITU Radio Regulations are excluded from the
scope of this publication.
NOTE Any equipment which has a function of radio transmission and/or reception according to the definitions of
the ITU Radio Regulations should fulfil the national radio regulations, whether or not this publication is also valid.
Equipment, for which all disturbance requirements in the frequency range are explicitly
formulated in other IEC or CISPR publications, are excluded from the scope of this
publication.
3.2
equipment under test (EUT)
representative ITE or functionally interactive group of ITE (system) which includes one or
more host unit(s) and is used for evaluation purposes
3.3
host unit
part of an ITE system or unit that provides the mechanical housing for modules, which may
contain radio-frequency sources, and may provide power distribution to other ITE. Power
distribution may be a.c., d.c., or both between the host unit(s) and modules or other ITE
3.4
module
part of an ITE which provides a function and may contain radio-frequency sources
3.5
identical modules and ITE
modules and ITE produced in quantity and within normal manufacturing tolerances to a given
manufacturing specification
CISPR 22 © IEC:2005 – 19 –
3.6
telecommunications/network port
point of connection for voice, data and signalling transfers intended to interconnect widely-

dispersed systems via such means as direct connection to multi-user telecommunications

networks (e.g. public switched telecommunications networks (PSTN) integrated services

digital networks (ISDN), x-type digital subscriber lines (xDSL), etc.), local area networks (e.g.

Ethernet, Token Ring, etc.) and similar networks

NOTE A port generally intended for interconnection of components of an ITE system under test (e.g. RS-232,
IEEE Standard 1284 (parallel printer), Universal Serial Bus (USB), IEEE Standard 1394 (“Fire Wire”), etc.) and

used in accordance with its functional specifications (e.g. for the maximum length of cable connected to it), is not

considered to be a telecommunications/network port under this definition.

3.7
multifunction equipment
information technology equipment in which two or more functions subject to this standard
and/or to other standards are provided in the same unit
NOTE Examples of information technology equipment include
– a personal computer provided with a telecommunication function and/or broadcast reception function;
– a personal computer provided with a measuring function, etc.
3.8
total common mode impedance
TCM impedance
impedance between the cable attached to the EUT port under test and the reference ground
plane
NOTE The complete cable is seen as one wire of the circuit, the ground plane as the other wire of the circuit. The
TCM wave is the transmission mode of electrical energy, which can lead to radiation of electrical energy if the
cable is exposed in the real application. Vice versa, this is also the dominant mode, which results from exposition
of the cable to external electromagnetic fields.
3.9
arrangement
physical layout of the EUT that includes connected peripherals/associated equipment within
the test area
3.10
configuration
mode of operation and other operational conditions of the EUT
3.11
associated equipment
AE
apparatus needed to help exercise the EUT. The associated equipment may be physically
located outside the test area
4 Classification of ITE
ITE is subdivided into two categories denoted class A ITE and class B ITE.
4.1 Class B ITE
Class B ITE is a category of apparatus which satisfies the class B ITE disturbance limits.

CISPR 22 © IEC:2005 – 21 –
Class B ITE is intended primarily for use in the domestic environment and may include:

– equipment with no fixed place of use; for example, portable equipment powered by built-in

batteries;
– telecommunication terminal equipment powered by a telecommunication network;

– personal computers and auxiliary connected equipment.

NOTE The domestic environment is an environment where the use of broadcast radio and television receivers

may be expected within a distance of 10 m of the apparatus concerned.

4.2 Class A ITE
Class A ITE is a category of all other ITE which satisfies the class A ITE limits but not the
class B ITE limits. Such equipment should not be restricted in its sale but the following
warning shall be included in the instructions for use:
Warning
This is a class A product. In a domestic environment this product may cause radio inter-
ference in which case the user may be required to take adequate measures.
5 Limits for conducted disturbance at mains terminals
and telecommunication ports
The equipment under test (EUT) shall meet the limits in Tables 1 and 3 or 2 and 4, as appli-
cable, including the average limit and the quasi-peak limit when using, respectively, an
average detector receiver and quasi-peak detector receiver and measured in accordance with
the methods described in Clause 9. Either the voltage limits or the current limits in Table 3
or 4, as applicable, shall be met except for the measurement method of C.1.3 where both
limits shall be met. If the average limit is met when using a quasi-peak detector receiver, the
EUT shall be deemed to meet both limits and measurement with the average detector
receiver is unnecessary.
If the reading of the measuring receiver shows fluctuations close to the limit, the reading shall
be observed for at least 15 s at each measurement frequency; the higher reading shall be
recorded with the exception of any brief isolated high reading which shall be ignored.
5.1 Limits of mains terminal disturbance voltage
Table 1 – Limits for conducted disturbance at the mains ports
of class A ITE
Limits
Frequency range
dB(µV)
MHz
Quasi-peak Average
0,15 to 0,50 79 66
0,50 to 30 73 60
NOTE The lower limit shall apply at the transition frequency.

CISPR 22 © IEC:2005 – 23 –
Table 2 – Limits for conducted disturbance at the mains ports
of class B ITE
Limits
Frequency range
dB(µV)
MHz
Quasi-peak Average
0,15 to 0,50 66 to 56 56 to 46

0,50 to 5 56 46
5 to 30 60 50
NOTE 1 The lower limit shall apply at the transition frequencies.

NOTE 2 The limit decreases linearly with the logarithm of the frequency in the

range 0,15 MHz to 0,50 MHz.
5.2 Limits of conducted common mode (asymmetric mode) disturbance
)
at telecommunication ports
Table 3 – Limits of conducted common mode (asymmetric mode) disturbance
at telecommunication ports in the frequency range 0,15 MHz to 30 MHz
for class A equipment
Voltage limits Current limits
Frequency range
dB (µV) dB (µA)
MHz
Quasi-peak Average Quasi-peak Average
0,15 to 0,5 97 to 87 84 to 74 53 to 43 40 to 30
0,5 to 30 87 74 43 30
NOTE 1 The limits decrease linearly with the logarithm of the frequency in the range 0,15 MHz to
0,5 MHz.
NOTE 2 The current and voltage disturbance limits are derived for use with an impedance stabilization
network (ISN) which presents a common mode (asymmetric mode) impedance of 150 Ω to the
telecommunication port under test (conversion factor is 20 log 150 / I = 44 dB).
Table 4 – Limits of conducted common mode (asymmetric mode) disturbance
at telecommunication ports in the frequency range 0,15 MHz to 30 MHz
for class B equipment
Voltage limits Current limits
Frequency range
dB(µV) dB(µA)
MHz
Quasi-peak Average Quasi-peak Average
0,15 to 0,5 84 to 74 74 to 64 40 to 30 30 to 20
0,5 to 30 74 64 30 20
NOTE 1 The limits decrease linearly with the logarithm of the frequency in the range 0,15 MHz to 0,5 MHz.
NOTE 2 The current and voltage disturbance limits are derived for use with an impedance stabilization network

(ISN) which presents a common mode (asymmetric mode) impedance of 150 Ω to the telecommunication port
under test (conversion factor is 20 log 150 / I = 44 dB).
6 Limits for radiated disturbance
The EUT shall meet the limits of Table 5 or Table 6 when measured at the measuring
distance R in accordance with the methods described in Clause 10. If the reading on the
measuring receiver shows fluctuations close to the limit, the reading shall be observed for at
least 15 s at each measurement frequency; the highest reading shall be recorded, with the
exception of any brief isolated high reading, which shall be ignored.
___________
)
See 3.6.
CISPR 22 © IEC:2005 – 25 –
Table 5 – Limits for radiated disturbance of class A ITE
at a measuring distance of 10 m

Frequency range Quasi-peak limits

MHz dB(µV/m)
30 to 230 40
230 to 1 000 47
NOTE 1 The lower limit shall apply at the transition frequency.

NOTE 2 Additional provisions may be required for cases where interference
occurs.
Table 6 – Limits for radiated disturbance of class B ITE
at a measuring distance of 10 m
Frequency range Quasi-peak limits
MHz dB(µV/m)
30 to 230 30
230 to 1 000 37
NOTE 1 The lower limit shall apply at the transition frequency.
NOTE 2 Additional provisions may be required for cases where interference
occurs.
7 Interpretation of CISPR radio disturbance limit
7.1 Significance of a CISPR limit
7.1.1 A CISPR limit is a limit which is recommended to national authorities for incorporation
in national publications, relevant legal regulations and official specifications. It is also recom-
mended that international organizations use these limits.
7.1.2 The significance of the limits for equipment shall be that, on a statistical basis, at least
80 % of the mass-produced equipment complies with the limits with at least 80 % confidence.
7.2 Application of limits in tests for conformity of equipment in series production
7.2.1 Tests shall be made:
7.2.1.1 Either on a sample of equipment of the type using the statistical method of

evaluation set out in 7.2.3.
7.2.1.2 Or, for simplicity's sake, on one equipment only.
7.2.2 Subsequent tests are necessary from time to time on equipment taken at random from
production, especially in the case referred to in 7.2.1.2.
7.2.3 Statistically assessed compliance with limits shall be made as follows:

CISPR 22 © IEC:2005 – 27 –
This test shall be performed on a sample of not less than five and not more than 12 items of
the type. If, in exceptional circumstances, five items are not available, a sample of four or

three shall be used. Compliance is judged from the following relationship:

xk+≤SL
n
where
x is the arithmetic mean of the measured value of n items in the sample

S = ∑xx−
()
n n
n −1
x is the value of the individual item
n
L is the appropriate limit
k is the factor derived from tables of the non-central t-distribution which assures with 80 %
confidence that 80 % of the type is below the limit; the value of k depends on the sample
size n and is stated below.
The quantities x , x , S and L are expressed logarithmically: dB(µV), dB(µV/m) or dB(pW).
n n
n 3 4 5 6 7 8 9 10 11 12
k 2,04 1,69 1,52 1,42 1,35 1,30 1,27 1,24 1,21 1,20

7.2.4 The banning of sales, or the withdrawal of a type approval, as a result of a dispute
shall be considered only after tests have been carried out using the statistical method of
evaluation in accordance with 7.2.1.1.
8 General measurement conditions
8.1 Ambient noise
A test site shall permit disturbances from the EUT to be distinguished from ambient noise.
The suitability of the site in this respect can be determined by measuring the ambient noise
levels with the EUT inoperative and ensuring that the noise level is at least 6 dB below the
limits specified in Clauses 5 and 6.
If at certain frequency bands the ambient noise is not 6 dB below the specified limit, the
methods shown in 10.5 may be used to show compliance of the EUT to the specified limits.
It is not necessary that the ambient noise level be 6 dB below the specified limit where both

ambient noise and source disturbance combined do not exceed the specified limit. In this
case the source emanation is considered to satisfy the specified limit. Where the combined
ambient noise and source disturbance exceed the specified limit, the EUT shall not be judged
to fail the specified limit unless it is demonstrated that, at any measurement frequency for
which the limit is exceeded, two conditions are met:
a) the ambient noise level is at least 6 dB below the source disturbance plus ambient noise
level;
b) the ambient noise level is at least 4,8 dB below the specified limit.

CISPR 22 © IEC:2005 – 29 –
8.2 General arrangement
Where not specified herein, the EUT shall be configured, installed, arranged and operated in

a manner consistent with typical applications. Where the manufacturer has specified or

recommended an installation practice, this shall be used in the test arrangement, where

possible. This arrangement shall be typical of normal installation practice. Interface

cables/loads/devices shall be connected to at least one of each type of interface port of the

EUT, and where practical, each cable shall be terminated in a device typical of actual usage.

Where there are multiple interface ports of the same type, additional interconnecting cables/

loads/devices may have to be added to the EUT depending upon the results of preliminary

tests. The number of additional cables should be limited to the condition where the addition
of another cable does not decrease the margin a significant amount (for example 2 dB) with
respect to the limit. The rationale for the selection of the configuration and loading of ports
shall be included in the test report.
Interconnecting cables should be of the type and length specified in the individual equipment
requirements. If the length can be varied, the length shall be selected to produce maximum
disturbance.
If shielded or special cables are used during the tests to achieve compliance, then a note
shall be included in the instruction manual advising of the need to use such cables.
Excess lengths of cables shall be bundled at the approximate centre of the cable with the
bundles 30 cm to 40 cm in length. If it is impractical to do so because of cable bulk or
stiffness, or because the testing is being done at a user installation, the disposition of the
excess cable shall be precisely noted in the test report.
Where there are multiple interface ports all of the same type, connecting a cable to just one
of that type of port is sufficient, provided it can be shown that the additional cables would not
significantly affect the results.
Any set of results shall be accompanied by a complete description of the cable and
equipment orientation so that results can be repeated. If specific conditions of use are
required to meet the limits, those conditions shall be specified and documented; for example
cable length, cable type, shielding and grounding. These conditions shall be included in the
instructions to the user.
Equipment which is populated with multiple modules (drawer, plug-in card, board, etc.) shall
be tested with a mix and number representative of that used in a typical installation. The
number of additional boards or plug-in card actually used should be limited to the number for
which the addition of another board or card does not decrease the margin a significant

amount (for example 2 dB) with respect to the limit. The rationale used for selecting the
number and type of modules should be stated in the test report.
A system that consists of a number of separate units shall be configured to form a minimum
representative configuration. The number and mix of units included in the test configuration
shall normally be representative of that used in a typical installation. The rationale used for
selecting units should be stated in the test report.
Examples of a minimum representative configuration follow.

CISPR 22 © IEC:2005 – 31 –
For a personal computer or a personal computer peripheral, the minimum configuration
consists of the following device grouped and tested together:

a) personal computer;
b) keyboard;
c) visual display unit;
d) external peripheral for each of two different types of available I/O protocols, such as

serial, parallel, etc.;
e) if the EUT has a dedicated port for a special-purpose device such as a mouse or joystick,

that device shall be part of the minimum configuration.

NOTE Items a), b) and/or c) may, in some systems, be assembled in the same chassis. In no instance may items
a), b), c) mouse or joystick controls, be used as a replacement for item d).
For a point of sale terminal, the minimum system consists of the following devices (to the
extent applicable) grouped and tested together:
a) active processor (till);
b) cash drawer;
c) keyboard(s);
d) display units (operator and customer);
e) typical peripheral (bar code scanner);
f) handheld device (bar code scanner).
One module of each type shall be operative in each ITE evaluated in an EUT. For a system
EUT, one of each type of ITE that can be included in the possible system configuration shall
be included in the EUT.
A unit of equipment which forms part of a system distributed over a wide area (such as data
processing terminals or workstations, or private branch telecommunication exchanges, etc.),
and which in itself may be a subsystem, may be tested independently of the host unit or
system. Distributed networks, for example a local area network, may be simulated on the test
site by lengths of cable and actual peripherals or remote network communications simulators
located at a distance sufficient to ensure that they do not contribute to the measured level.
The results of an evaluation of EUTs having one of each type of module or ITE can be
applied to configurations having more than one of each of those modules or ITE. This is
permissible because it has been found that disturbances from identical modules or ITE (see
3.5) are generally not additive in practice.

In the case of EUTs which functionally interact with other ITE, including any ITE that is
dependent on a host unit for its power interface, either the actual interfacing ITE or
simulators may be used to provide representative operating conditions, provided the effects
of the simulator can be isolated or identified. If an ITE is designed to be a host unit to other
ITE, such ITE may have to be connected in order that the host unit shall operate under
normal conditions.
It is important that any simulator used instead of an actual interfacing ITE properly represents
the electrical and, in some cases, the mechanical characteristics of the interfacing ITE,
especially RF signals and impedances. Following this procedure will permit the results of
measurements of individual ITE to remain valid for system application and integration of
the ITE with other similarly tested ITE, including ITE produced and tested by different
manufacturers.
...

COMMISSION
CISPR
ÉLECTROTECHNIQUE
INTERNATIONALE
Edition 5.2
2006-03
Edition 5:2005 consolidée par les amendements 1:2005 et 2:2006
COMITÉ INTERNATIONAL SPÉCIAL DES PERTURBATIONS RADIOÉLECTRIQUES
Appareils de traitement de l’information –
Caractéristiques des perturbations
radioélectriques –
Limites et méthodes de mesure
Cette version française découle de la publication d’origine
bilingue dont les pages anglaises ont été supprimées.
Les numéros de page manquants sont ceux des pages
supprimées.
Numéro de référence
Editions consolidées
Les versions consolidées de certaines publications de la CEI incorporant les

amendements sont disponibles. Par exemple, les numéros d’édition 1.0, 1.1 et 1.2

indiquent respectivement la publication de base, la publication de base incorporant

l’amendement 1, et la publication de base incorporant les amendements 1 et 2

Informations supplémentaires sur les publications de la CEI

Le contenu technique des publications de la CEI est constamment revu par la CEI

afin qu'il reflète l'état actuel de la technique. Des renseignements relatifs à cette

publication, y compris sa validité, sont disponibles dans le Catalogue des
publications de la CEI (voir ci-dessous) en plus des nouvelles éditions, amende-
ments et corrigenda. Des informations sur les sujets à l’étude et l’avancement des
travaux entrepris par le comité d’études qui a élaboré cette publication, ainsi que la
liste des publications parues, sont également disponibles par l’intermédiaire de:
• Site web de la CEI (www.iec.ch)

• Catalogue des publications de la CEI
Le catalogue en ligne sur le site web de la CEI (www.iec.ch/searchpub) vous permet
de faire des recherches en utilisant de nombreux critères, comprenant des
recherches textuelles, par comité d’études ou date de publication. Des informations
en ligne sont également disponibles sur les nouvelles publications, les publications
remplacées ou retirées, ainsi que sur les corrigenda.

• IEC Just Published
Ce résumé des dernières publications parues (www.iec.ch/online_news/justpub)
est aussi disponible par courrier électronique. Veuillez prendre contact avec le
Service client (voir ci-dessous) pour plus d’informations.

• Service clients
Si vous avez des questions au sujet de cette publication ou avez besoin de
renseignements supplémentaires, prenez contact avec le Service clients:

Email: custserv@iec.ch
Tél: +41 22 919 02 11
Fax: +41 22 919 03 00
COMMISSION
CISPR
ÉLECTROTECHNIQUE
INTERNATIONALE
Edition 5.2
2006-03
Edition 5:2005 consolidée par les amendements 1:2005 et 2:2006
COMITÉ INTERNATIONAL SPÉCIAL DES PERTURBATIONS RADIOÉLECTRIQUES
Appareils de traitement de l’information –
Caractéristiques des perturbations
radioélectriques –
Limites et méthodes de mesure
 IEC 2006 Droits de reproduction réservés
Aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun
procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l'éditeur.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch Web: www.iec.ch
CODE PRIX
CR
Commission Electrotechnique Internationale
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
Pour prix, voir catalogue en vigueur

– 2 – CISPR 22  CEI:2005+A1:2005+A2:2006

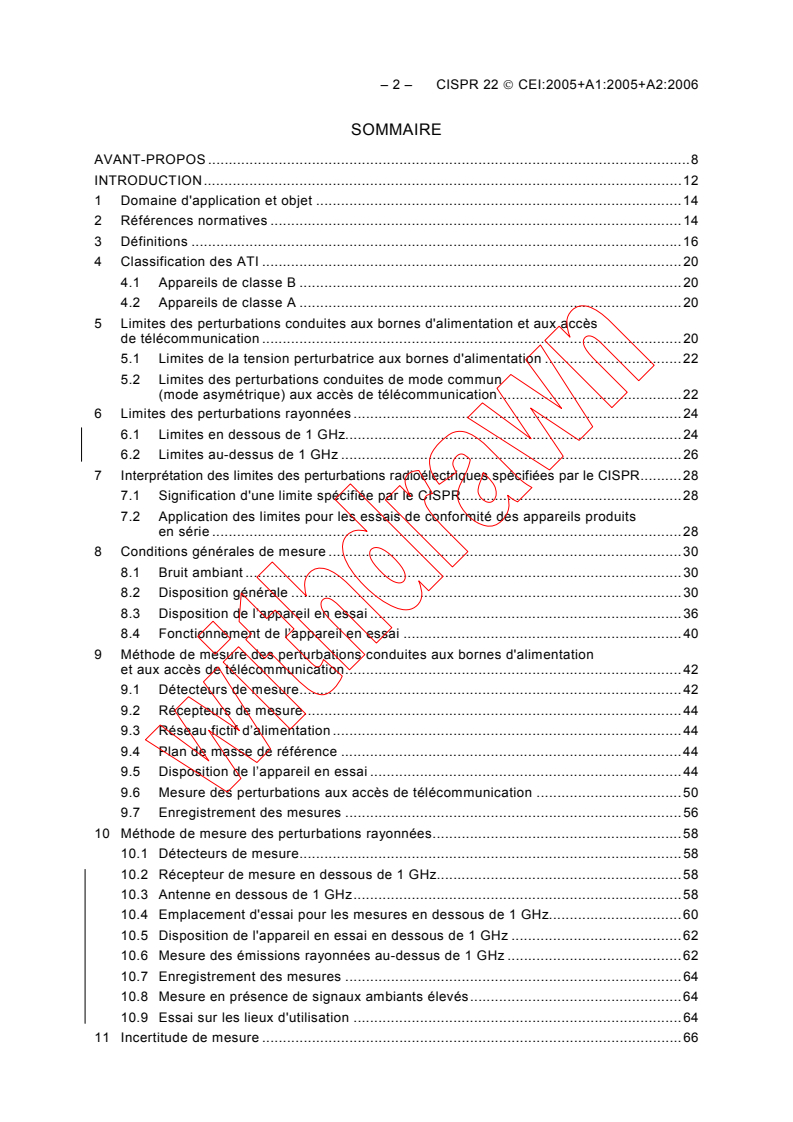

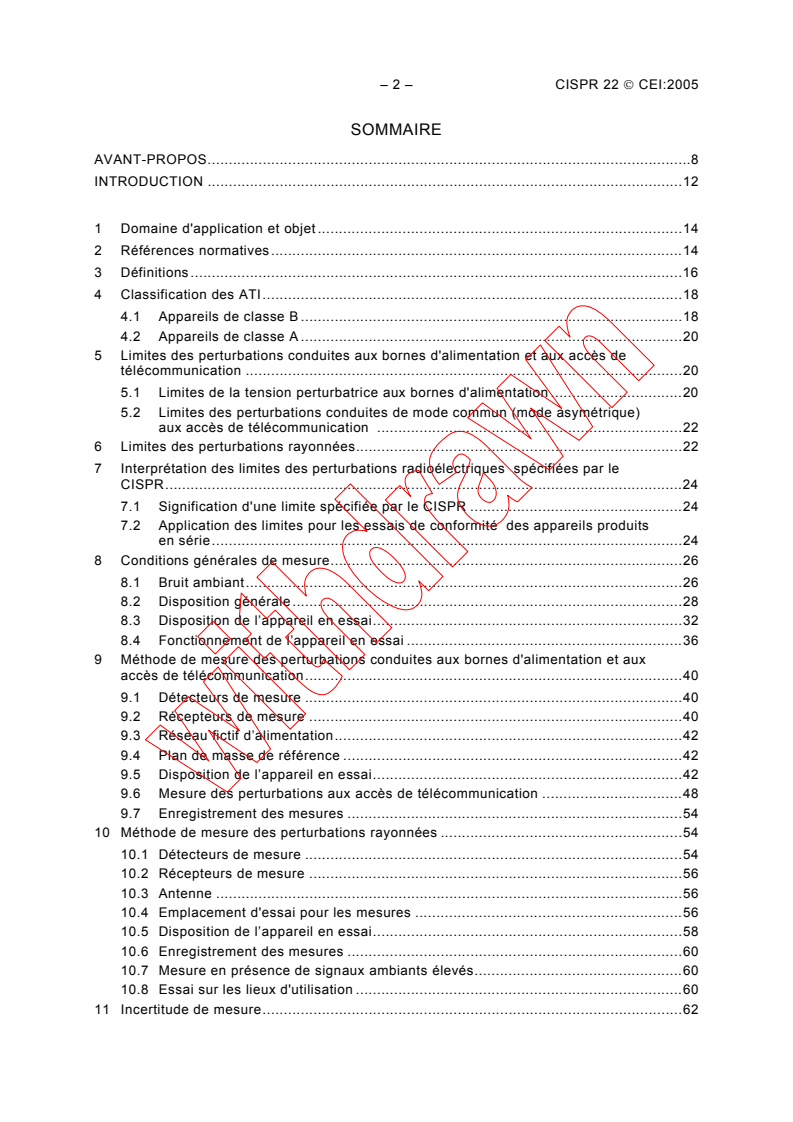

SOMMAIRE
AVANT-PROPOS .8

INTRODUCTION.12

1 Domaine d'application et objet .14

2 Références normatives .14

3 Définitions .16

4 Classification des ATI .20

4.1 Appareils de classe B .20

4.2 Appareils de classe A .20
5 Limites des perturbations conduites aux bornes d'alimentation et aux accès
de télécommunication .20
5.1 Limites de la tension perturbatrice aux bornes d'alimentation .22
5.2 Limites des perturbations conduites de mode commun
(mode asymétrique) aux accès de télécommunication .22
6 Limites des perturbations rayonnées .24
6.1 Limites en dessous de 1 GHz.24
6.2 Limites au-dessus de 1 GHz .26
7 Interprétation des limites des perturbations radioélectriques spécifiées par le CISPR.28
7.1 Signification d'une limite spécifiée par le CISPR.28
7.2 Application des limites pour les essais de conformité des appareils produits
en série .28
8 Conditions générales de mesure .30
8.1 Bruit ambiant .30
8.2 Disposition générale .30
8.3 Disposition de l’appareil en essai .36
8.4 Fonctionnement de l’appareil en essai .40
9 Méthode de mesure des perturbations conduites aux bornes d'alimentation
et aux accès de télécommunication.42
9.1 Détecteurs de mesure.42
9.2 Récepteurs de mesure.44
9.3 Réseau fictif d’alimentation .44
9.4 Plan de masse de référence .44
9.5 Disposition de l’appareil en essai .44

9.6 Mesure des perturbations aux accès de télécommunication .50
9.7 Enregistrement des mesures .56
10 Méthode de mesure des perturbations rayonnées.58
10.1 Détecteurs de mesure.58
10.2 Récepteur de mesure en dessous de 1 GHz.58
10.3 Antenne en dessous de 1 GHz.58
10.4 Emplacement d'essai pour les mesures en dessous de 1 GHz.60
10.5 Disposition de l'appareil en essai en dessous de 1 GHz .62
10.6 Mesure des émissions rayonnées au-dessus de 1 GHz .62
10.7 Enregistrement des mesures .64
10.8 Mesure en présence de signaux ambiants élevés.64
10.9 Essai sur les lieux d'utilisation .64
11 Incertitude de mesure .66

– 4 – CISPR 22  CEI:2005+A1:2005+A2:2006

Annexe A (normative) Mesures d'atténuation pour d'autres emplacements possibles .86

Annexe B (normative) Arbre de décision pour les mesures avec un détecteur de crête .98

Annexe C (normative) Configurations d’essai possibles pour la mesure
des perturbations de mode commun. 100

Annexe D (informative) Schémas de principe d'exemples de réseaux de stabilisation

d'impédance (RSI) .114

Annexe E (informative) Paramètres des signaux aux accès de télécommunication. 132

Annexe F (informative) Justifications relatives aux mesures des perturbations

et leurs méthodes sur les accès de télécommunication. 138

Annexe G (informative) Modes opératoires pour certains types d'ATI. 152

Bibliographie . 154

Figure 1 – Emplacement d'essai.66
Figure 2 – Caractéristiques minimales d'un autre emplacement d'essai .68
Figure 3 – Dimensions minimales du plan de masse métallique .68
Figure 4 – Exemple de disposition d’essai pour appareils sur table
(émissions conduites et rayonnées) (vue de dessus) .70
Figure 5 – Exemple de disposition d'essai pour appareils sur table
(mesure d’émissions conduites – variante 1a) .72
Figure 6 – Exemple de disposition d'essai pour appareils sur table
(mesure d’émissions conduites – variante 1b) .72
Figure 7 – Exemple de disposition d'essai pour appareils sur table
(mesure d’émissions conduites – variante 2) .74
Figure 8 – Exemple de disposition d'essai pour appareils posés au sol
(mesure d'émissions conduites) .76
Figure 9 – Exemple de disposition d'essai pour combinaisons d’appareils
(mesure d'émissions conduites) .78
Figure 10 – Exemple de disposition d'essai pour appareils sur table

(mesure d’émissions rayonnées) .78
Figure 11 – Exemple de disposition d'essai pour appareils posés au sol
(mesure d'émissions rayonnées) .80
Figure 12 – Exemple de disposition d'essai pour appareils disposés à même le sol
avec support vertical et câbles aériens (mesure d'émissions rayonnées et conduites) .82
Figure 13 – Exemple de disposition d'essai pour combinaisons d’appareils
(mesure d'émissions rayonnées) .84
Figure A.1 – Positions typiques d'antenne pour les mesures d'ANE d'autres

emplacements d'essai.92
Figure A.2 – Positions des antennes pour les mesures d'autres emplacements d'essai
pour le volume minimal recommandé .94
Figure B.1 – Arbre de décision pour les mesures avec un détecteur de crête .98
Figure C.1 – Utilisation du RCD décrit dans la CEI 61000-4-6 en tant que RCD/RSI. 102
Figure C.2 – Utilisation d'une charge de 150 Ω sur la surface extérieure du blindage
(«RCD/RSI sur site») . 104
Figure C.3 – Combinaison d’une sonde de courant et d’une sonde de tension capacitive . 104
Figure C.4 – Utilisation d'aucune connexion au blindage et d'aucun RSI . 106
Figure C.5 – Dispositif d'étalonnage . 110
Figure C.6 – Logigramme pour la sélection de la méthode d’essai . 112
Figure D.1 − RSI pour une paire symétrique non blindée. 114
Figure D.2 − RSI avec un affaiblissement de conversion longitudinal (ACL) élevé pour
une ou deux paires symétriques non blindées. 116

– 6 – CISPR 22  CEI:2005+A1:2005+A2:2006

Figure D.3 − RSI avec un affaiblissement de conversion longitudinal (ACL) élevé

pour une, deux, trois ou quatre paires symétriques non blindées. 118

Figure D.4 − RSI, comportant un réseau d’adaptation de source 50 Ω à l’accès

de mesure en tension, pour deux paires symétriques non blindées . 120

Figure D.5 − RSI pour deux paires symétriques non blindées. 122

Figure D.6 − RSI, comportant un réseau d’adaptation de source 50 Ω à l’accès

de mesure en tension, pour quatre paires symétriques non blindées . 124

Figure D.7 − RSI pour quatre paires symétriques non blindées . 126

Figure D.8 − RSI pour câbles coaxiaux, utilisant une inductance interne de mode

commun constituée par un enroulement bifilaire d’un conducteur central isolé

et d’un conducteur extérieur (blindage) isolé, sur un noyau magnétique commun
(par exemple un tore de ferrite) . 126
Figure D.9 − RSI pour câbles coaxiaux, utilisant une inductance interne de mode
commun constituée par un câble coaxial miniature (miniature semi-rigide avec
conducteur extérieur en cuivre plein ou miniature avec conducteur extérieur
à double tresse) enroulé sur des tores de ferrite. 128
Figure D.10 − RSI pour câbles blindés multi-conducteurs, utilisant une inductance
interne de mode commun constituée par un enroulement bifilaire des fils de signaux
isolés et du fil du conducteur de blindage isolé, sur un noyau magnétique commun
(par exemple un tore de ferrite) . 128
Figure D.11 − RSI pour câbles blindés multi-conducteurs, utilisant une inductance de
mode commun constituée en enroulant un câble blindé multi-conducteurs sur des tores
de ferrite . 130
Figure F.1 – Circuit de base pour la considération des limites avec une impédance TCM
définie de 150 Ω. 144
Figure F.2 – Circuit de base pour la mesure avec une impédance TCM inconnue. 144
Figure F.3 – Montage d’impédance des composants utilisés à la Figure C.2 . 148
Figure F.4 – Montage d’essai de base pour mesurer l’impédance combinée
de la charge de 150 Ω et des ferrites. 150

Tableau 1 – Limites des perturbations conduites aux bornes d'alimentation pour les ATI
de classe A .22
Tableau 2 – Limites des perturbations conduites aux bornes d'alimentation pour les ATI
de classe B .22
Tableau 3 –Limites des perturbations conduites de mode commun (mode asymétrique)
aux accès de télécommunication dans la gamme des fréquences comprises entre
0,15 MHz et 30 MHz pour les appareils de classe A.22
Tableau 4 – Limites des perturbations conduites de mode commun (mode asymétrique)
aux accès de télécommunication dans la gamme des fréquences comprises entre
0,15 MHz et 30 MHz pour les appareils de classe B.24
Tableau 5 – Limites des perturbations rayonnées à une distance d'essai de 10 m
pour les ATI de classe A .24
Tableau 6 – Limites des perturbations rayonnées à une distance d'essai de 10 m
pour les ATI de classe B .24
Tableau 7 – Acronymes utilisés dans les figures.66
Tableau 8 – Limites des perturbations rayonnées pour les ATI de Classe A
à une distance de mesure de 3 m.26
Tableau 9 – Limites des perturbations rayonnées pour les ATI de Classe B
à une distance de mesure de 3 m.26
Tableau A.1 – Atténuation normalisée de l'emplacement (A (dB)) pour les géométries
N
recommandées avec des antennes à large bande.90
Tableau F.1 – Résumé des avantages et des inconvénients des méthodes décrites
en Annexe C . 140

– 8 – CISPR 22 © CEI:2005+A1:2005+A2:2006

COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

COMITÉ INTERNATIONAL SPÉCIAL DES PERTURBATIONS RADIOÉLECTRIQUES
__________
APPAREILS DE TRAITEMENT DE L'INFORMATION –

CARACTÉRISTIQUES DES PERTURBATIONS RADIOÉLECTRIQUES –

LIMITES ET MÉTHODES DE MESURE
AVANT-PROPOS
1) La Commission Electrotechnique Internationale (CEI) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI – entre autres activités – publie des Normes internationales,
des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au public (PAS) et des
Guides (ci-après dénommés "Publication(s) de la CEI"). Leur élaboration est confiée à des comités d'études,
aux travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les organisations
internationales, gouvernementales et non gouvernementales, en liaison avec la CEI, participent également aux
travaux. La CEI collabore étroitement avec l'Organisation Internationale de Normalisation (ISO), selon des
conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de la CEI
intéressés sont représentés dans chaque comité d’études.
3) Les Publications de la CEI se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de la CEI. Tous les efforts raisonnables sont entrepris afin que la CEI
s'assure de l'exactitude du contenu technique de ses publications; la CEI ne peut pas être tenue responsable de
l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de la CEI s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de la CEI dans leurs publications
nationales et régionales. Toutes divergences entre toutes Publications de la CEI et toutes publications
nationales ou régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) La CEI n’a prévu aucune procédure de marquage valant indication d’approbation et n'engage pas sa
responsabilité pour les équipements déclarés conformes à une de ses Publications.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à la CEI, à ses administrateurs, employés, auxiliaires ou
mandataires, y compris ses experts particuliers et les membres de ses comités d'études et des Comités
nationaux de la CEI, pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre
dommage de quelque nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais
de justice) et les dépenses découlant de la publication ou de l'utilisation de cette Publication de la CEI ou de
toute autre Publication de la CEI, ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L’attention est attirée sur le fait que certains des éléments de la présente Publication de la CEI peuvent faire

l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CISPR 22 a été établie par le sous-comité I du CISPR: Compatibilité
électromagnétique des matériels de traitement de l’information, multimedia et récepteurs.
La présente version consolidée de la CISPR 22 comprend la cinquième édition (2005)
[documents CISPR/I/135A/FDIS et CISPR/I/148/RVD + CISPR/I/136/FDIS et CISPR/I/147/RVD],
son amendement 1 (2005) [documents CISPR/I/151/FDIS et CISPR/I/161/RVD] et son
amendement 2 (2006) [documents CISPR/I/174/FDIS et CISPR/I/182/RVD].
Le contenu technique de cette version consolidée est donc identique à celui de l'édition de
base et à ses amendements; cette version a été préparée par commodité pour l'utilisateur.
Elle porte le numéro d'édition 5.2.

– 10 – CISPR 22 © CEI:2005+A1:2005+A2:2006

Une ligne verticale dans la marge indique où la publication de base a été modifiée par les
amendements 1 et 2.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 2.

Le comité a décidé que le contenu de la publication de base et de ses amendements ne sera
pas modifié avant la date de maintenance indiquée sur le site web de la CEI sous

"http://webstore.iec.ch" dans les données relatives à la publication recherchée. A cette date,

la publication sera
• reconduite,
• supprimée,
• remplacée par une édition révisée, ou
• amendée.
– 12 – CISPR 22  CEI:2005+A1:2005+A2:2006

INTRODUCTION
Le domaine d'application a été étendu à l'ensemble du spectre radioélectrique de 9 kHz à

400 GHz, mais les limites ne sont spécifiées que sur une partie de ce spectre. Ceci a été

considéré comme suffisant pour définir des niveaux d'émission convenables afin de protéger

la radiodiffusion et les autres services de télécommunication et afin de permettre aux autres

appareils de fonctionner comme prévu lorsqu'ils sont placés à une distance raisonnable.

– 14 – CISPR 22  CEI:2005+A1:2005+A2:2006

APPAREILS DE TRAITEMENT DE L'INFORMATION –

CARACTÉRISTIQUES DES PERTURBATIONS RADIOÉLECTRIQUES –

LIMITES ET MÉTHODES DE MESURE
1 Domaine d'application et objet

La présente Norme internationale est applicable aux ATI définis en 3.1.

Des procédures sont indiquées pour la mesure des niveaux des signaux parasites engendrés
par les ATI; les limites sont spécifiées pour la gamme de fréquence de 9 kHz à 400 GHz et
concernent aussi bien les appareils de classe A que ceux de classe B. Il n'est pas nécessaire
d'effectuer de mesure aux fréquences pour lesquelles aucune limite n'est spécifiée.
L'objet de la présente publication est d'établir des exigences uniformes pour les limites des
perturbations radioélectriques des appareils relevant du domaine d'application, de fixer des
limites pour le niveau perturbateur, de décrire des méthodes de mesure et de normaliser les
conditions de fonctionnement et l'interprétation des résultats.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent
document. Pour les références datées, seule l'édition citée s'applique. Pour les références non
datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
CEI 60083:1997, Prises de courant pour usages domestiques et analogues, normalisées par
les pays membres de la CEI
CEI 61000-4-6:2003, Compatibilité électromagnétique (CEM) – Partie 4-6: Techniques d'essai
et de mesure – Immunité aux perturbations conduites, induites par les champs radioélectriques
CISPR 11:2003, Appareils industriels, scientifiques et médicaux (ISM) à fréquence radio-
électrique − Caractéristiques de perturbations électromagnétiques − Limites et méthodes de
mesure
−
CISPR 13:2001, Récepteurs de radiodiffusion et de télévision et équipements associés
Caractéristiques des perturbations radioélectriques − Limites et méthodes de mesure

CISPR 16-1-1:2003, Spécifications des méthodes et des appareils de mesure des
perturbations radioélectriques et de l'immunité aux perturbations radioélectriques – Partie 1-1:
Appareils de mesure des perturbations radioélectriques et de l’immunité aux perturbations
radioélectriques – Appareils de mesure
CISPR 16-1-2:2003, Spécifications des méthodes et des appareils de mesure des
perturbations radioélectriques et de l’immunité aux perturbations radioélectriques – Partie 1-2:
Appareils de mesure des perturbations radioélectriques et de l’immunité aux perturbations
radioélectriques – Matériels auxiliaires – Perturbations conduites
Amendement 1 (2004)
___________
Il existe une édition consolidée 1.1 (2004) comprenant l'édition 1.0 et son amendement.

– 16 – CISPR 22  CEI:2005+A1:2005+A2:2006

CISPR 16-1-4:2004, Spécifications des méthodes et des appareils de mesure des
perturbations radioélectriques et de l'immunité aux perturbations radioélectriques – Partie 1-4:

Appareils de mesure des perturbations radioélectriques et de l'immunité aux perturbations

radioélectriques – Matériels auxiliaires – Perturbations rayonnées

CISPR 16-2-3:2003, Spécifications des méthodes et des appareils de mesure des perturba-

tions radioélectriques et de l'immunité aux perturbations radioélectriques – Partie 2-3:

Méthodes de mesure des perturbations et de l'immunité – Mesures des perturbations

rayonnées
Amendement 1 (2005)
CISPR 16-4-2:2003, Spécifications des méthodes et des appareils de mesure des

perturbations radioélectriques et de l'immunité aux perturbations radioélectriques – Partie 4-2:
Incertitudes, statistiques et modélisation des limites – Incertitudes de mesure CEM
3 Définitions
Pour les besoins du présent document, les définitions suivantes s'appliquent:
3.1
appareils de traitement de l'information (ATI)
Appareils:
a) qui ont comme fonction principale une ou plusieurs des fonctions suivantes: saisie,
archivage, affichage, recherche, transmission, traitement, commutations ou commande
de données et de messages de télécommunication, et pouvant être équipés d'un ou de
plusieurs accès destinés typiquement au transfert de l'information;
b) qui ont une tension d'alimentation assignée ne dépassant pas 600 V.
Cela comprend par exemple les appareils de traitement de données, les machines de bureau,
les appareils électroniques professionnels et les appareils de télécommunication.
Les appareils (ou les parties des appareils) dont la fonction principale est l'émission et/ou la
réception radioélectrique, conformément au Règlement des Radiocommunications de l'UIT,
sont exclus du domaine d'application de cette publication.
NOTE Il convient que tout appareil qui possède une fonction d'émission et/ou de réception radioélectrique,
conformément aux définitions du Règlement des Radiocommunications de l'UIT soit conforme aux règlements
nationaux pour les radiocommunications, que la présente publication soit également applicable ou non.
Les appareils pour lesquels toutes les exigences d'émission radioélectrique dans la bande de
fréquences considérée sont explicitement spécifiées dans d'autres publications de la CEI ou
du CISPR sont exclus du domaine d'application de cette publication.

3.2
appareil en essai
ATI représentatif ou groupe d'ATI fonctionnellement interactifs (système) comprenant une ou
plusieurs unités principales et utilisé dans le but d'être évalué
3.3
unité principale
partie d'un système ou unité d'un ATI qui assure le logement mécanique des modules, peut
contenir des sources de radiofréquences et peut distribuer l'énergie à d'autres ATI. Les
distributions d'énergie entre la ou les unités principales et les modules ou autres ATI peuvent
être effectuées soit en courant alternatif, soit en courant continu, soit les deux

– 18 – CISPR 22  CEI:2005+A1:2005+A2:2006

3.4
module
partie d'un ATI qui assure une fonction et peut contenir des sources de radiofréquences

3.5
ATI et modules identiques
modules et ATI produits en série et avec des tolérances de fabrication normales conformément

à une spécification de fabrication déterminée

3.6
accès de télécommunication et de réseau

point de connexion pour le transfert de la voix, des données et de la signalisation, destiné à
être relié à des systèmes largement étendus par des moyens tels qu’une connexion directe
à des réseaux de télécommunication multiutilisateurs (par exemple les réseaux publics
commutés, les réseaux numériques à intégration de services (RNIS), les réseaux xDSL, etc.),
à des réseaux locaux (par exemple Ethernet, Token Ring, etc.) et à des réseaux similaires
NOTE Les accès généralement prévus pour l’interconnexion des composants d’un système d’ATI à l’essai
(par exemple RS-232, bus IEEE 1284 (accès parallèle pour imprimante), bus série universel (USB), bus

IEEE 1394 « Fire Wire », etc.) et utilisés comme prévu dans le cadre de leurs spécifications fonctionnelles (par
exemple pour la longueur maximale du câble connecté), ne sont pas considérés comme des accès de
télécommunication et de réseau au sens de cette définition.
3.7
appareil multifonction
appareil de traitement de l’information qui comporte deux ou plusieurs fonctions soumises à
cette norme et/ou à d’autres normes dans la même unité
NOTE Des exemples d’appareils de traitement de l’information comprennent
– un ordinateur personnel muni d’une fonction de télécommunication et/ou d’une fonction de réception
radiodiffusion;
– un ordinateur personnel muni d’une fonction de mesure, etc.
3.8
impédance totale de mode commun
impédance TCM
impédance entre le câble relié à l’accès évalué de l’appareil en essai et le plan de masse de
référence
NOTE Le câble complet est considéré comme un fil du circuit, le plan de masse comme l’autre fil du circuit.
L’onde TCM est le mode de transmission de l’énergie électrique, qui peut se traduire par un rayonnement d’énergie
électrique si le câble est exposé à l'air libre en situation réelle. Inversement, il s’agit également du mode dominant,
qui se manifeste lors de l’exposition du câble à des champs électromagnétiques extérieurs.
3.9
disposition
disposition physique de l’appareil en essai qui comprend les périphériques connectés et
appareils auxiliaires dans l’emplacement d’essai
3.10
configuration
mode de fonctionnement et autres conditions fonctionnelles de l’appareil en essai
3.11
appareil auxiliaire
AE
appareil contribuant à faire fonctionner l’appareil en essai. L’appareil auxiliaire peut être
physiquement situé en dehors de l’emplacement d’essai

– 20 – CISPR 22  CEI:2005+A1:2005+A2:2006

4 Classification des ATI
Ces appareils sont subdivisés en deux catégories dénommées appareils de classe A et

appareils de classe B.
4.1 Appareils de classe B
La classe B est constituée par les ATI qui respectent les limites de perturbation de la classe B.

Les ATI de classe B sont destinés principalement à être utilisés dans un environnement

résidentiel et peuvent comprendre:
– les appareils n'ayant pas d'emplacement fixe d'utilisation, par exemple les appareils
portatifs alimentés par des piles ou des batteries incorporées;
– les équipements terminaux de télécommunication alimentés par un réseau de télé-
communication;
– les ordinateurs personnels et les appareils auxiliaires qui leur sont connectés.
NOTE L'environnement résidentiel est un environnement dans lequel on peut s'attendre à l'utilisation de
récepteurs de radiodiffusion sonore et de télévision à une distance de l'appareil inférieure ou égale à 10 m.
4.2 Appareils de classe A
La classe A est constituée de tous les autres ATI qui respectent les limites de perturbations de
la classe A mais pas celles de la classe B. Il convient que la vente de ces appareils ne soit pas
soumise à restriction mais l'avertissement suivant doit figurer dans les instructions d'emploi:
Avertissement
Cet appareil est un appareil de classe A. Dans un environnement résidentiel, cet appareil
peut provoquer des brouillages radioélectriques. Dans ce cas, il peut être demandé à
l'utilisateur de prendre des mesures appropriées.
5 Limites des perturbations conduites aux bornes d'alimentation et aux accès
de télécommunication
L'appareil en essai doit respecter les limites des Tableaux 1 et 3 ou 2 et 4, selon le cas, qui
comprennent les limites en valeur moyenne et les limites en valeur de quasi-crête lorsqu'on
utilise respectivement un récepteur à détection de valeur moyenne et un récepteur à détection
de quasi-crête et lorsqu'il est mesuré conformément aux méthodes décrites dans l'Article 9.
Selon le cas, on doit respecter les valeurs limites de tension ou les valeurs limites de courant

des Tableaux 3 ou 4, sauf pour la méthode de mesure de C.1.3 pour laquelle les deux limites
doivent être respectées. Si la limite définie pour la valeur moyenne est respectée en utilisant
un récepteur à détection de quasi-crête, l'appareil en essai doit être considéré comme
respectant les deux limites et la mesure avec le récepteur à détection de valeur moyenne n'est
pas nécessaire.
Si l'indication du récepteur de mesure montre des fluctuations à proximité de la limite, cette
indication doit être observée pendant au moins 15 s à chaque fréquence de mesure; l'indi-
cation la plus élevée doit être notée, à l'exception de toute pointe fugitive qui doit être négligée.

– 22 – CISPR 22  CEI:2005+A1:2005+A2:2006

5.1 Limites de la tension perturbatrice aux bornes d'alimentation

Tableau 1 – Limites des perturbations conduites aux bornes

d'alimentation pour les ATI de classe A

Limites
Gamme de fréquences
dB(µV)
MHz
Quasi-crête Valeur moyenne
0,15 à 0,50 79 66
0,50 à 30 73 60
NOTE La limite inférieure doit s'appliquer à la fréquence de transition.

Tableau 2 – Limites des perturbations conduites aux bornes
d'alimentation pour les ATI de classe B
Limites
Gamme de fréquences
dB(µV)
MHz
Quasi-crête Valeur moyenne
0,15 à 0,50 66 à 56 56 à 46
0,50 à 5 56 46
5 à 30 60 50
NOTE 1 La limite inférieure doit s'appliquer à la fréquence de transition.
NOTE 2 La limite décroît linéairement avec le logarithme de la fréquence entre
0,15 MHz et 0,50 MHz.
5.2 Limites des perturbations conduites de mode commun (mode asymétrique)
)
aux accès de télécommunication

Tableau 3 – Limites des perturbations conduites de mode commun (mode asymétrique)
aux accès de télécommunication dans la gamme des fréquences comprises
entre 0,15 MHz et 30 MHz pour les appareils de classe A
Limites de tension Limites de courant
Gamme de fréquences
dB(µV) dB(µA)
MHz
Quasi-crête Valeur moyenne Quasi-crête Valeur moyenne
0,15 à 0,5 97 à 87 84 à 74 53 à 43 40 à 30

0,5 à 30 87 74 43 30
NOTE 1 Les valeurs limites décroissent linéairement avec le logarithme de la fréquence dans la gamme
0,15 MHz à 0,5 MHz.
NOTE 2 Les valeurs limites du courant perturbateur et de la tension perturbatrice sont liées à l'utilisation d'un
réseau de stabilisation d'impédance (RSI) qui présente une impédance de mode commun (mode asymétrique)
de 150 Ω à l'accès de télécommunication à l'essai (le facteur de conversion est 20 log 150 / I = 44 dB).
___________
)
Voir 3.6
– 24 – CISPR 22  CEI:2005+A1:2005+A2:2006

Tableau 4 – Limites des perturbations conduites de mode commun (mode asymétrique)
aux accès de télécommunication dans la gamme des fréquences comprises
entre 0,15 MHz et 30 MHz pour les appareils de classe B

Gamme de fréquences Limites de tension Limites de courant

dB (µV) dB (µA)
MHz Quasi-crête Valeur moyenne Quasi-crête Valeur moyenne

0,15 à 0,5 84 à 74 74 à 64 40 à 30 30 à 20

0,5 à 30 74 64 30 20
NOTE 1 Les valeurs limites décroissent linéairement avec le logarithme de la fréquence dans la gamme
0,15 MHz à 0,5 MHz.
NOTE 2 Les valeurs limites du courant perturbateur et de la tension perturbatrice sont liées à l'utilisation d'un
réseau de stabilisation d'impédance (RSI) qui présente une impédance de mode commun (mode asymétrique)
de 150 Ω à l'accès de télécommunication à l'essai (le facteur de conversion est 20 log 150 / I = 44 dB).
6 Limites des perturbations rayonnées
6.1 Limites en dessous de 1 GHz
L'appareil en essai doit respecter les limites du Tableau 5 ou du Tableau 6, la mesure étant
effectuée dans une distance d'essai R conformément aux méthodes décrites à l'Article 10.
Si l'indication du récepteur de mesure montre des fluctuations à proximité de la limite, cette
indication doit être observée pendant au moins 15 s à chaque fréquence de mesure;
l'indication la plus élevée doit être notée, à l'exception de toute pointe fugitive qui doit être
négligée.
Tableau 5 – Limites des perturbations rayonnées à une distance
d'essai de 10 m pour les ATI de classe A
Gamme de fréquences Limites quasi-crête
MHz
dB(µV/m)
30 à 230 40
230 à 1 000 47
NOTE 1 La limite inférieure doit s'appliquer à la fréquence de transition.
NOTE 2 Des dispositions complémentaires peuvent être nécessaires dans les
cas où des brouillages se produisent.

Tableau 6 – Limites des perturbations rayonnées à une distance

d'essai de 10 m pour les ATI de classe B
Gamme de fréquences Limites quasi-crête
MHz dB(µV/m)
30 à 230 30
230 à 1 000 37
NOTE 1 La limite inférieure doit s'appliquer à la fréquence de transition.
NOTE 2 Des dispositions complémentaires peuvent être nécessaires dans les
cas où des brouillages se produisent.

– 26 – CISPR 22  CEI:2005+A1:2005+A2:2006

6.2 Limites au-dessus de 1 GHz

L'appareil en essai doit respecter les limites du Tableau 8 ou du Tableau 9 lorsqu'il est mesuré

selon la méthode décrite dans l'Article 10 et en suivant la procédure conditionnelle d'essai

décrite ci-dessous.
Tableau 8 – Limites des perturbations rayonnées pour les ATI de Classe A

à une distance de mesure de 3 m

Gamme de fréquences Limite en valeur moyenne Limite en valeur crête

GHz dB(µV/m) dB(µV/m)
1 à 3 56 76
3 à 6 60 80
NOTE La limite inférieure s’applique à la fréquence de transition.

Tableau 9 – Limites des perturbations rayonnées pour les ATI de Classe B
à une distance de mesure de 3 m
Gamme de fréquences Limite en valeur moyenne Limite en valeur crête
GHz dB(µV/m) dB(µV/m)
1 à 3 50 70
3 à 6 54 74
NOTE La limite inférieure s’applique à la fréquence de transition.

• Procédure conditionnelle d'essai:
La plus haute source interne d'un appareil en essai est définie comme la plus haute fréquence
générée ou utilisée dans l'appareil en essai ou sur laquelle l'appareil en essai travaille ou
s'accorde.
Si la plus haute fréquence des sources internes de l'appareil en essai est inférieure à
108 MHz, la mesure doit être faite seulement jusqu'à 1 GHz.
Si la plus haute fréquence des sources internes de l'appareil en essai se situe entre 108 MHz
et 500 MHz, la mesure doit être faite seulement jusqu'à 2 GHz.

Si la plus haute fréquence des sources internes de l'appareil en essai se situe entre 500 MHz
et 1 GHz, la mesure doit être faite seulement jusqu'à 5 GHz.
Si la plus haute fréquence des sources internes de l'appareil en essai est au-dessus de 1 GHz,
la mesure doit être faite seulement jusqu'à 5 fois la plus haute fréquence ou 6 GHz, en prenant
la plus petite des deux.
– 28 – CISPR 22  CEI:2005+A1:2005+A2:2006

7 Interprétation des limites des perturbations radioélectriques

spécifiées par le CISPR
7.1 Signification d'une limite spécifiée par le CISPR

7.1.1 Une valeur limite CISPR est une valeur dont on recommande l'introduction par les

autorités nationales dans les publications nationales, dans les réglementations légales et dans

les spécifications officielles. Il est également recommandé que les organismes internationaux

utilisent ces limites.
7.1.2 Pour les appareils, la limite doit signifier que, sur une base statistique, au moins 80 %
de la production est conforme à cette limite, avec une probabilité d'au moins 80 %.
7.2 Application des limites pour les essais de conformité
des appareils produits en série
7.2.1 Les essais doivent être effectués:
7.2.1.1 Soit sur un échantillon d'appareils du modèle considéré, en utilisant la méthode
statistique d'évaluation donnée en 7.2.3.
7.2.1.2 Soit, pour des raisons de simplicité, sur un seul appareil.
7.2.2 Il est nécessaire, spécialement dans le cas indiqué en 7.2.1.2, d'effectuer ensuite, de
temps en temps, des essais sur des appareils prélevés aléatoirement dans la production.
7.2.3 La conformité aux limites doit être vérifiée statistiquement, comme décrit ci-dessous:
On doit effectuer cet essai sur un échantillon comportant au moins cinq appareils du modèle et
au plus 12 appareils. Si, en raison de circonstances exceptionnelles, il n'est pas possible
d'obtenir un échantillon de cinq appareils, il est alors nécessaire d'utiliser un échantillon de
quatre ou de trois appareils. La conformité est
...

COMMISSION
CISPR
ÉLECTROTECHNIQUE
INTERNATIONALE
Cinquième édition
2005-04
COMITÉ INTERNATIONAL SPÉCIAL DES PERTURBATIONS RADIOÉLECTRIQUES
Appareils de traitement de l’information –
Caractéristiques des perturbations
radioélectriques –
Limites et méthodes de mesure
Cette version française découle de la publication d’origine
bilingue dont les pages anglaises ont été supprimées.
Les numéros de page manquants sont ceux des pages
supprimées.
Numéro de référence
Editions consolidées
Les versions consolidées de certaines publications de la CEI incorporant les

amendements sont disponibles. Par exemple, les numéros d’édition 1.0, 1.1 et 1.2

indiquent respectivement la publication de base, la publication de base incorporant

l’amendement 1, et la publication de base incorporant les amendements 1 et 2

Informations supplémentaires sur les publications de la CEI

Le contenu technique des publications de la CEI est constamment revu par la CEI

afin qu'il reflète l'état actuel de la technique. Des renseignements relatifs à cette

publication, y compris sa validité, sont disponibles dans le Catalogue des
publications de la CEI (voir ci-dessous) en plus des nouvelles éditions, amende-
ments et corrigenda. Des informations sur les sujets à l’étude et l’avancement des
travaux entrepris par le comité d’études qui a élaboré cette publication, ainsi que la
liste des publications parues, sont également disponibles par l’intermédiaire de:
• Site web de la CEI (www.iec.ch)

• Catalogue des publications de la CEI
Le catalogue en ligne sur le site web de la CEI (www.iec.ch/searchpub) vous permet
de faire des recherches en utilisant de nombreux critères, comprenant des
recherches textuelles, par comité d’études ou date de publication. Des informations
en ligne sont également disponibles sur les nouvelles publications, les publications
remplacées ou retirées, ainsi que sur les corrigenda.

• IEC Just Published
Ce résumé des dernières publications parues (www.iec.ch/online_news/justpub)
est aussi disponible par courrier électronique. Veuillez prendre contact avec le
Service client (voir ci-dessous) pour plus d’informations.

• Service clients
Si vous avez des questions au sujet de cette publication ou avez besoin de
renseignements supplémentaires, prenez contact avec le Service clients:

Email: custserv@iec.ch
Tél: +41 22 919 02 11
Fax: +41 22 919 03 00
COMMISSION
CISPR
ÉLECTROTECHNIQUE
INTERNATIONALE
Cinquième édition
2005-04
COMITÉ INTERNATIONAL SPÉCIAL DES PERTURBATIONS RADIOÉLECTRIQUES
Appareils de traitement de l’information –
Caractéristiques des perturbations
radioélectriques –
Limites et méthodes de mesure
 IEC 2005 Droits de reproduction réservés
Aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun
procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l'éditeur.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch Web: www.iec.ch
CODE PRIX
XB
Commission Electrotechnique Internationale
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
Pour prix, voir catalogue en vigueur

– 2 – CISPR 22  CEI:2005
SOMMAIRE
AVANT-PROPOS.8

INTRODUCTION .12

1 Domaine d'application et objet .14

2 Références normatives.14

3 Définitions.16

4 Classification des ATI.18

4.1 Appareils de classe B .18
4.2 Appareils de classe A .20
5 Limites des perturbations conduites aux bornes d'alimentation et aux accès de
télécommunication .20
5.1 Limites de la tension perturbatrice aux bornes d'alimentation .20
5.2 Limites des perturbations conduites de mode commun (mode asymétrique)
aux accès de télécommunication .22
6 Limites des perturbations rayonnées.22
7 Interprétation des limites des perturbations radioélectriques spécifiées par le
CISPR.24
7.1 Signification d'une limite spécifiée par le CISPR .24
7.2 Application des limites pour les essais de conformité des appareils produits
en série.24
8 Conditions générales de mesure.26
8.1 Bruit ambiant.26
8.2 Disposition générale.28
8.3 Disposition de l’appareil en essai.32
8.4 Fonctionnement de l’appareil en essai .36
9 Méthode de mesure des perturbations conduites aux bornes d'alimentation et aux
accès de télécommunication.40
9.1 Détecteurs de mesure .40
9.2 Récepteurs de mesure .40
9.3 Réseau fictif d’alimentation.42
9.4 Plan de masse de référence .42
9.5 Disposition de l’appareil en essai.42

9.6 Mesure des perturbations aux accès de télécommunication .48
9.7 Enregistrement des mesures .54
10 Méthode de mesure des perturbations rayonnées .54
10.1 Détecteurs de mesure .54
10.2 Récepteurs de mesure .56
10.3 Antenne .56
10.4 Emplacement d'essai pour les mesures .56
10.5 Disposition de l’appareil en essai.58
10.6 Enregistrement des mesures .60
10.7 Mesure en présence de signaux ambiants élevés.60
10.8 Essai sur les lieux d'utilisation .60
11 Incertitude de mesure.62

– 4 – CISPR 22  CEI:2005
Annexe A (normative) Mesures d'atténuation pour d'autres emplacements possibles .82

Annexe B (normative) Arbre de décision pour les mesures avec un détecteur de crête .94

Annexe C (normative) Configurations d’essai possibles pour la mesure des

perturbations de mode commun.96

Annexe D (informative) Schémas de principe d'exemples de réseaux de stabilisation

d'impédance (RSI).110

Annexe E (informative) Paramètres des signaux aux accès de télécommunication.128

Annexe F (informative) Justifications relatives aux mesures des perturbations et leurs

méthodes sur les accès de télécommunication.134

Bibliographie .148

Figure 1 – Emplacement d'essai .62
Figure 2 – Caractéristiques minimales d'un autre emplacement d'essai .64
Figure 3 – Dimensions minimales du plan de masse métallique.64
Figure 4 – Configuration d'essai: appareils sur table (mesures en conduction).66
Figure 5 – Autre configuration d'essai: appareils sur table (mesures en conduction) .68
Figure 6 – Autre configuration d'essai: appareils sur table (mesures en conduction) –
Vue de dessus.68
Figure 7 – Configuration d'essai: appareils sur table (mesure en conduction sur un
emplacement d'essai pour les mesures de rayonnement) .70
Figure 8 – Configuration d'essai: appareils disposés à même le sol (mesures en
conduction) .72
Figure 9 – Configuration d'essai: appareils disposés à même le sol et appareils sur
table (mesures conduites).74
Figure 10 – Configuration d'essai: appareils sur table (mesure de rayonnement) .74
Figure 11 – Configuration d'essai: appareils disposés à même le sol (mesure de
rayonnement) .76
Figure 12 – Configuration d'essai: appareils disposés à même le sol et appareils sur
table (mesure de rayonnement) .78
Figure 13 – Configuration d'essai: appareils disposés à même le sol (câbles aériens,
vue de côté) .80
Figure A.1 – Positions typiques d'antenne pour les mesures d'ANE d'autres

emplacements d'essai .88
Figure A.2 – Positions des antennes pour les mesures d'autres emplacements d'essai
pour le volume minimal recommandé .90
Figure B.1 – Arbre de décision pour les mesures avec un détecteur de crête.94
Figure C.1 – Utilisation du RCD décrit dans la CEI 61000-4-6 en tant que RCD/RSI .98
Figure C.2 – Utilisation d'une charge de 150 Ω sur la surface extérieure du blindage
(«RCD/RSI sur site») .100
Figure C.3 – Combinaison d’une sonde de courant et d’une sonde de
tension capacitive.100
Figure C.4 – Utilisation d'aucune connexion au blindage et d'aucun RSI.102
Figure C.5 – Dispositif d'étalonnage.106
Figure C.6 – Logigramme pour la sélection de la méthode d’essai.108
Figure D.1 − RSI pour une paire symétrique non blindée .110

– 6 – CISPR 22  CEI:2005
Figure D.2 − RSI avec un affaiblissement de conversion longitudinal (ACL) élevé pour

une ou deux paires symétriques non blindées .112

Figure D.3 − RSI avec un affaiblissement de conversion longitudinal (ACL) élevé pour

une, deux, trois ou quatre paires symétriques non blindées.114

Figure D.4 − RSI, comportant un réseau d’adaptation de source 50 Ω à l’accès de

mesure en tension, pour deux paires symétriques non blindées .116

Figure D.5 − RSI pour deux paires symétriques non blindées .118

Figure D.6 − RSI, comportant un réseau d’adaptation de source 50 Ω à l’accès de

mesure en tension, pour quatre paires symétriques non blindées .120

Figure D.7 − RSI pour quatre paires symétriques non blindées.122
Figure D.8 − RSI pour câbles coaxiaux, utilisant une inductance interne de mode
commun constituée par un enroulement bifilaire d’un conducteur central isolé et d’un
fil du conducteur de blindage isolé, sur un noyau magnétique commun (par exemple
un tore de ferrite).122
Figure D.9 − RSI pour câbles coaxiaux, utilisant une inductance interne de mode
commun constituée par un câble coaxial miniature (miniature semi-rigide avec fil du
conducteur de blindage en cuivre plein ou miniature avec fil du conducteur de
blindage à double tresse) enroulé sur des tores de ferrite .124
Figure D.10 − RSI pour câbles blindés multi-conducteurs, utilisant une inductance
interne de mode commun constituée par un enroulement bifilaire des fils de signaux
isolés et du fil du conducteur de blindage isolé, sur un noyau magnétique commun
(par exemple un tore de ferrite).124
Figure D.11 − RSI pour câbles blindés multi-conducteurs, utilisant une inductance de
mode commun constituée en enroulant un câble blindé multi-conducteurs sur des
tores de ferrite.126
Figure F.1 – Circuit de base pour la considération des limites avec une impédance
TCM définie de 150 Ω.140
Figure F.2 – Circuit de base pour la mesure avec une impédance TCM inconnue .140
Figure F.3 – Montage d’impédance des composants utilisés à la Figure C.2 .144
Figure F.4 – Montage d’essai de base pour mesurer l’impédance combinée de la
charge de 150 Ω et des ferrites.146

Tableau 1 – Limites des perturbations conduites aux bornes d'alimentation pour les
ATI de classe A .20
Tableau 2 – Limites des perturbations conduites aux bornes d'alimentation pour les
ATI de classe B .22

Tableau 3 –Limites des perturbations conduites de mode commun (mode asymétrique)
aux accès de télécommunication dans la gamme des fréquences comprises entre
0,15 MHz et 30 MHz pour les appareils de classe A .22
Tableau 4 – Limites des perturbations conduites de mode commun (mode asymétrique)
aux accès de télécommunication dans la gamme des fréquences comprises entre
0,15 MHz et 30 MHz pour les appareils de classe B .22
Tableau 5 – Limites des perturbations rayonnées à une distance d'essai de 10 m pour
les ATI de classe A.24
Tableau 6 – Limites des perturbations rayonnées à une distance d'essai de 10 m pour
les ATI de classe B.24
Tableau 7 – Acronymes utilisés dans les figures .62
(dB)) pour les géométries
Tableau A.1 – Atténuation normalisée de l'emplacement (A
N
recommandées avec des antennes à large bande .86
Tableau F.1 – Résumé des avantages et des inconvénients des méthodes décrites en
Annexe C .136

– 8 – CISPR 22  CEI:2005
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

COMITÉ INTERNATIONAL SPÉCIAL DES PERTURBATIONS RADIOÉLECTRIQUES
__________
APPAREILS DE TRAITEMENT DE L'INFORMATION –

CARACTÉRISTIQUES DES PERTURBATIONS RADIOÉLECTRIQUES –

LIMITES ET MÉTHODES DE MESURE
AVANT-PROPOS
1) La Commission Electrotechnique Internationale (CEI) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI – entre autres activités – publie des Normes
internationales, des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au
public (PAS) et des Guides (ci-après dénommés "Publication(s) de la CEI"). Leur élaboration est confiée à des
comités d'études, aux travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les
organisations internationales, gouvernementales et non gouvernementales, en liaison avec la CEI, participent
également aux travaux. La CEI collabore étroitement avec l'Organisation Internationale de Normalisation (ISO),
selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de la CEI
intéressés sont représentés dans chaque comité d’études.
3) Les Publications de la CEI se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de la CEI. Tous les efforts raisonnables sont entrepris afin que la CEI
s'assure de l'exactitude du contenu technique de ses publications; la CEI ne peut pas être tenue responsable
de l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de la CEI s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de la CEI dans leurs publications
nationales et régionales. Toutes divergences entre toutes Publications de la CEI et toutes publications
nationales ou régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) La CEI n’a prévu aucune procédure de marquage valant indication d’approbation et n'engage pas sa
responsabilité pour les équipements déclarés conformes à une de ses Publications.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à la CEI, à ses administrateurs, employés, auxiliaires ou
mandataires, y compris ses experts particuliers et les membres de ses comités d'études et des Comités
nationaux de la CEI, pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre
dommage de quelque nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais
de justice) et les dépenses découlant de la publication ou de l'utilisation de cette Publication de la CEI ou de
toute autre Publication de la CEI, ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L’attention est attirée sur le fait que certains des éléments de la présente Publication de la CEI peuvent faire

l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CISPR 22 a été établie par le sous-comité I du CISPR: Compatibilité
électromagnétique des matériels de traitement de l’information, multimedia et récepteurs.
Cette cinquième édition de la CISPR 22 annule et remplace la quatrième édition parue en
2003 et l’amendement 1 (2004).
Les documents CISPR/I/135A/FDIS et CISPR/I/136/FDIS, circulés auprès des Comités
nationaux de la CEI comme amendements 2 et 3 respectivement, ont conduit à la publication
de la nouvelle édition.
– 10 – CISPR 22  CEI:2005
Le texte de cette norme est issu de la quatrième édition, de l’amendement 1 et des
documents suivants:
FDIS Rapport de vote
CISPR/I/135A/FDIS CISPR/I/148/RVD

CISPR/I/136/FDIS CISPR/I/147/RVD

Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote

ayant abouti à l’approbation de cette norme.

Cette publication a été rédigée selon les Directives ISO/CEI, Partie 2.
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant la date de
maintenance indiquée sur le site web de la CEI sous «http://webstore.iec.ch» dans les
données relatives à la publication recherchée. A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
– 12 – CISPR 22  CEI:2005
INTRODUCTION
Le domaine d'application a été étendu à l'ensemble du spectre radioélectrique de 9 kHz à

400 GHz, mais les limites ne sont spécifiées que sur une partie de ce spectre. Ceci a été

considéré comme suffisant pour définir des niveaux d'émission convenables afin de protéger

la radiodiffusion et les autres services de télécommunication et afin de permettre aux autres

appareils de fonctionner comme prévu lorsqu'ils sont placés à une distance raisonnable.

– 14 – CISPR 22  CEI:2005
APPAREILS DE TRAITEMENT DE L'INFORMATION –

CARACTÉRISTIQUES DES PERTURBATIONS RADIOÉLECTRIQUES –

LIMITES ET MÉTHODES DE MESURE
1 Domaine d'application et objet

La présente Norme internationale est applicable aux ATI définis en 3.1.

Des procédures sont indiquées pour la mesure des niveaux des signaux parasites engendrés
par les ATI; les limites sont spécifiées pour la gamme de fréquence de 9 kHz à 400 GHz et
concernent aussi bien les appareils de classe A que ceux de classe B. Il n'est pas nécessaire
d'effectuer de mesure aux fréquences pour lesquelles aucune limite n'est spécifiée.
L'objet de la présente publication est d'établir des exigences uniformes pour les limites des
perturbations radioélectriques des appareils relevant du domaine d'application, de fixer des
limites pour le niveau perturbateur, de décrire des méthodes de mesure et de normaliser les
conditions de fonctionnement et l'interprétation des résultats.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent
document. Pour les références datées, seule l'édition citée s'applique. Pour les références
non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
CEI 60083:1997, Prises de courant pour usages domestiques et analogues, normalisées par
les pays membres de la CEI
CEI 61000-4-6:2003, Compatibilité électromagnétique (CEM) – Partie 4-6: Techniques
d'essai et de mesure – Immunité aux perturbations conduites, induites par les champs radio-
électriques
CISPR 11:2003, Appareils industriels, scientifiques et médicaux (ISM) à fréquence radio-
électrique − Caractéristiques de perturbations électromagnétiques − Limites et méthodes de
mesure
CISPR 13:2001, Récepteurs de radiodiffusion et de télévision et équipements associés −

Caractéristiques des perturbations radioélectriques − Limites et méthodes de mesure
CISPR 16-1-1:2003, Spécifications des méthodes et des appareils de mesure des
perturbations radioélectriques et de l'immunité aux perturbations radioélectriques – Partie 1-
1: Appareils de mesure des perturbations radioélectriques et de l’immunité aux perturbations
radioélectriques – Appareils de mesure
CISPR 16-1-2:2003, Spécifications des méthodes et des appareils de mesure des
perturbations radioélectriques et de l’immunité aux perturbations radioélectriques – Partie 1-
2: Appareils de mesure des perturbations radioélectriques et de l’immunité aux perturbations
radioélectriques – Matériels auxiliaires – Perturbations conduites
Amendement 1 (2004)
___________
Il existe une édition consolidée 1.1 (2004) comprenant l'édition 1.0 et son amendement.

– 16 – CISPR 22  CEI:2005
CISPR 16-1-4:2004, Spécifications des méthodes et des appareils de mesure des
perturbations radioélectriques et de l'immunité aux perturbations radioélectriques – Partie 1-

4: Appareils de mesure des perturbations radioélectriques et de l'immunité aux perturbations

radioélectriques – Matériels auxiliaires – Perturbations rayonnées

CISPR 16-4-2:2003, Spécifications des méthodes et des appareils de mesure des

perturbations radioélectriques et de l'immunité aux perturbations radioélectriques – Partie 4-

2: Incertitudes, statistiques et modélisation des limites – Incertitudes de mesure CEM

3 Définitions
Pour les besoins du présent document, les définitions suivantes s'appliquent:
3.1
appareils de traitement de l'information (ATI)
Appareils:
a) qui ont comme fonction principale une ou plusieurs des fonctions suivantes: saisie,
archivage, affichage, recherche, transmission, traitement, commutations ou commande
de données et de messages de télécommunication, et pouvant être équipés d'un ou de
plusieurs accès destinés typiquement au transfert de l'information;
b) qui ont une tension d'alimentation assignée ne dépassant pas 600 V.
Cela comprend par exemple les appareils de traitement de données, les machines de
bureau, les appareils électroniques professionnels et les appareils de télécommunication.
Les appareils (ou les parties des appareils) dont la fonction principale est l'émission et/ou la
réception radioélectrique, conformément au Règlement des Radiocommunications de l'UIT,
sont exclus du domaine d'application de cette publication.
NOTE Il convient que tout appareil qui possède une fonction d'émission et/ou de réception radioélectrique,
conformément aux définitions du Règlement des Radiocommunications de l'UIT soit conforme aux règlements
nationaux pour les radiocommunications, que la présente publication soit également applicable ou non.
Les appareils pour lesquels toutes les exigences d'émission radioélectrique dans la bande de
fréquences considérée sont explicitement spécifiées dans d'autres publications de la CEI ou
du CISPR sont exclus du domaine d'application de cette publication.
3.2
appareil en essai
ATI représentatif ou groupe d'ATI fonctionnellement interactifs (système) comprenant une ou
plusieurs unités principales et utilisé dans le but d'être évalué

3.3
unité principale
partie d'un système ou unité d'un ATI qui assure le logement mécanique des modules, peut
contenir des sources de radiofréquences et peut distribuer l'énergie à d'autres ATI. Les
distributions d'énergie entre la ou les unités principales et les modules ou autres ATI peuvent
être effectuées soit en courant alternatif, soit en courant continu, soit les deux
3.4
module
partie d'un ATI qui assure une fonction et peut contenir des sources de radiofréquences
3.5
ATI et modules identiques
modules et ATI produits en série et avec des tolérances de fabrication normales
conformément à une spécification de fabrication déterminée

– 18 – CISPR 22  CEI:2005
3.6
accès de télécommunication et de réseau
point de connexion pour le transfert de la voix, des données et de la signalisation, destiné à

être relié à des systèmes largement étendus par des moyens tels qu’une connexion directe

à des réseaux de télécommunication multiutilisateurs (par exemple les réseaux publics

commutés, les réseaux numériques à intégration de services (RNIS), les réseaux xDSL, etc.),

à des réseaux locaux (par exemple Ethernet, Token Ring, etc.) et à des réseaux similaires

NOTE Les accès généralement prévus pour l’interconnexion des composants d’un système d’ATI à l’essai
(par exemple RS-232, bus IEEE 1284 (accès parallèle pour imprimante), bus série universel (USB), bus

IEEE 1394 « Fire Wire », etc.) et utilisés comme prévu dans le cadre de leurs spécifications fonctionnelles (par

exemple pour la longueur maximale du câble connecté), ne sont pas considérés comme des accès de
télécommunication et de réseau au sens de cette définition.
3.7
appareil multifonction
appareil de traitement de l’information qui comporte deux ou plusieurs fonctions soumises à
cette norme et/ou à d’autres normes dans la même unité
NOTE Des exemples d’appareils de traitement de l’information comprennent
– un ordinateur personnel muni d’une fonction de télécommunication et/ou d’une fonction de réception
radiodiffusion;
– un ordinateur personnel muni d’une fonction de mesure, etc.
3.8
impédance totale de mode commun
impédance TCM
impédance entre le câble relié à l’accès évalué de l’appareil en essai et le plan de masse de
référence
NOTE Le câble complet est considéré comme un fil du circuit, le plan de masse comme l’autre fil du circuit.
L’onde TCM est le mode de transmission de l’énergie électrique, qui peut se traduire par un rayonnement
d’énergie électrique si le câble est exposé à l'air libre en situation réelle. Inversement, il s’agit également du mode
dominant, qui se manifeste lors de l’exposition du câble à des champs électromagnétiques extérieurs.
3.9
disposition
disposition physique de l’appareil en essai qui comprend les périphériques connectés et
appareils auxiliaires dans l’emplacement d’essai
3.10
configuration
mode de fonctionnement et autres conditions fonctionnelles de l’appareil en essai
3.11
appareil auxiliaire
AE
appareil contribuant à faire fonctionner l’appareil en essai. L’appareil auxiliaire peut être
physiquement situé en dehors de l’emplacement d’essai
4 Classification des ATI
Ces appareils sont subdivisés en deux catégories dénommées appareils de classe A et
appareils de classe B.
4.1 Appareils de classe B
La classe B est constituée par les ATI qui respectent les limites de perturbation de la classe
B.
– 20 – CISPR 22  CEI:2005
Les ATI de classe B sont destinés principalement à être utilisés dans un environnement
résidentiel et peuvent comprendre:

– les appareils n'ayant pas d'emplacement fixe d'utilisation, par exemple les appareils
portatifs alimentés par des piles ou des batteries incorporées;

– les équipements terminaux de télécommunication alimentés par un réseau de télé-

communication;
– les ordinateurs personnels et les appareils auxiliaires qui leur sont connectés.

NOTE L'environnement résidentiel est un environnement dans lequel on peut s'attendre à l'utilisation de
récepteurs de radiodiffusion sonore et de télévision à une distance de l'appareil inférieure ou égale à 10 m.

4.2 Appareils de classe A
La classe A est constituée de tous les autres ATI qui respectent les limites de perturbations
de la classe A mais pas celles de la classe B. Il convient que la vente de ces appareils ne
soit pas soumise à restriction mais l'avertissement suivant doit figurer dans les instructions
d'emploi:
Avertissement
Cet appareil est un appareil de classe A. Dans un environnement résidentiel, cet appareil
peut provoquer des brouillages radioélectriques. Dans ce cas, il peut être demandé à
l'utilisateur de prendre des mesures appropriées.
5 Limites des perturbations conduites aux bornes d'alimentation et aux accès
de télécommunication
L'appareil en essai doit respecter les limites des Tableaux 1 et 3 ou 2 et 4, selon le cas, qui
comprennent les limites en valeur moyenne et les limites en valeur de quasi-crête lorsqu'on
utilise respectivement un récepteur à détection de valeur moyenne et un récepteur à
détection de quasi-crête et lorsqu'il est mesuré conformément aux méthodes décrites dans
l'Article 9. Selon le cas, on doit respecter les valeurs limites de tension ou les valeurs limites
de courant des Tableaux 3 ou 4, sauf pour la méthode de mesure de C.1.3 pour laquelle les
deux limites doivent être respectées. Si la limite définie pour la valeur moyenne est respectée
en utilisant un récepteur à détection de quasi-crête, l'appareil en essai doit être considéré
comme respectant les deux limites et la mesure avec le récepteur à détection de valeur
moyenne n'est pas nécessaire.
Si l'indication du récepteur de mesure montre des fluctuations à proximité de la limite, cette
indication doit être observée pendant au moins 15 s à chaque fréquence de mesure; l'indi-
cation la plus élevée doit être notée, à l'exception de toute pointe fugitive qui doit être

négligée.
5.1 Limites de la tension perturbatrice aux bornes d'alimentation
Tableau 1 – Limites des perturbations conduites aux bornes
d'alimentation pour les ATI de classe A
Limites
Gamme de fréquences
dB(µV)
MHz
Quasi-crête Valeur moyenne
0,15 à 0,50 79 66
0,50 à 30 73 60
NOTE La limite inférieure doit s'appliquer à la fréquence de transition.

– 22 – CISPR 22  CEI:2005
Tableau 2 – Limites des perturbations conduites aux bornes

d'alimentation pour les ATI de classe B

Limites
Gamme de fréquences
dB(µV)
MHz
Quasi-crête Valeur moyenne
0,15 à 0,50 66 à 56 56 à 46
0,50 à 5 56 46
5 à 30 60 50
NOTE 1 La limite inférieure doit s'appliquer à la fréquence de transition.

NOTE 2 La limite décroît linéairement avec le logarithme de la fréquence entre

0,15 MHz et 0,50 MHz.
5.2 Limites des perturbations conduites de mode commun (mode asymétrique)
)
aux accès de télécommunication
Tableau 3 – Limites des perturbations conduites de mode commun (mode asymétrique)
aux accès de télécommunication dans la gamme des fréquences comprises
entre 0,15 MHz et 30 MHz pour les appareils de classe A
Limites de tension Limites de courant
Gamme de fréquences
dB(µV) dB(µA)
MHz
Quasi-crête Valeur moyenne Quasi-crête Valeur moyenne
0,15 à 0,5 97 à 87 84 à 74 53 à 43 40 à 30
0,5 à 30 87 74 43 30
NOTE 1 Les valeurs limites décroissent linéairement avec le logarithme de la fréquence dans la gamme
0,15 MHz à 0,5 MHz.
NOTE 2 Les valeurs limites du courant perturbateur et de la tension perturbatrice sont liées à l'utilisation d'un
réseau de stabilisation d'impédance (RSI) qui présente une impédance de mode commun (mode asymétrique)
de 150 Ω à l'accès de télécommunication à l'essai (le facteur de conversion est 20 log 150 / I = 44 dB).
Tableau 4 – Limites des perturbations conduites de mode commun (mode asymétrique)
aux accès de télécommunication dans la gamme des fréquences comprises
entre 0,15 MHz et 30 MHz pour les appareils de classe B
Gamme de fréquences Limites de tension Limites de courant
dB (µV) dB (µA)
MHz Quasi-crête Valeur moyenne Quasi-crête Valeur moyenne
0,15 à 0,5 84 à 74 74 à 64 40 à 30 30 à 20
0,5 à 30 74 64 30 20
NOTE 1 Les valeurs limites décroissent linéairement avec le logarithme de la fréquence dans la gamme
0,15 MHz à 0,5 MHz.
NOTE 2 Les valeurs limites du courant perturbateur et de la tension perturbatrice sont liées à l'utilisation d'un
réseau de stabilisation d'impédance (RSI) qui présente une impédance de mode commun (mode asymétrique)
de 150 Ω à l'accès de télécommunication à l'essai (le facteur de conversion est 20 log 150 / I = 44 dB).
6 Limites des perturbations rayonnées
L'appareil en essai doit respecter les limites du Tableau 5 ou du Tableau 6, la mesure étant
effectuée dans une distance d'essai R conformément aux méthodes décrites à l'Article 10.
Si l'indication du récepteur de mesure montre des fluctuations à proximité de la limite, cette
indication doit être observée pendant au moins 15 s à chaque fréquence de mesure; l'indication
la plus élevée doit être notée, à l'exception de toute pointe fugitive qui doit être négligée.
___________
)
Voir 3.6
– 24 – CISPR 22  CEI:2005
Tableau 5 – Limites des perturbations rayonnées à une distance
d'essai de 10 m pour les ATI de classe A

Gamme de fréquences Limites quasi-crête

MHz dB(µV/m)
30 à 230 40
230 à 1 000 47
NOTE 1 La limite inférieure doit s'appliquer à la fréquence de transition.

NOTE 2 Des dispositions complémentaires peuvent être nécessaires dans les

cas où des brouillages se produisent.

Tableau 6 – Limites des perturbations rayonnées à une distance
d'essai de 10 m pour les ATI de classe B
Gamme de fréquences Limites quasi-crête
MHz dB(µV/m)
30 à 230 30
230 à 1 000 37
NOTE 1 La limite inférieure doit s'appliquer à la fréquence de transition.
NOTE 2 Des dispositions complémentaires peuvent être nécessaires dans les
cas où des brouillages se produisent.

7 Interprétation des limites des perturbations radioélectriques
spécifiées par le CISPR
7.1 Signification d'une limite spécifiée par le CISPR
7.1.1 Une valeur limite CISPR est une valeur dont on recommande l'introduction par les
autorités nationales dans les publications nationales, dans les réglementations légales et
dans les spécifications officielles. Il est également recommandé que les organismes
internationaux utilisent ces limites.
7.1.2 Pour les appareils, la limite doit signifier que, sur une base statistique, au moins 80 %
de la production est conforme à cette limite, avec une probabilité d'au moins 80 %.
7.2 Application des limites pour les essais de conformité
des appareils produits en série

7.2.1 Les essais doivent être effectués:
7.2.1.1 Soit sur un échantillon d'appareils du modèle considéré, en utilisant la méthode
statistique d'évaluation donnée en 7.2.3.
7.2.1.2 Soit, pour des raisons de simplicité, sur un seul appareil.
7.2.2 Il est nécessaire, spécialement dans le cas indiqué en 7.2.1.2, d'effectuer ensuite, de
temps en temps, des essais sur des appareils prélevés aléatoirement dans la production.
7.2.3 La conformité aux limites doit être vérifiée statistiquement, comme décrit ci-dessous:

– 26 – CISPR 22  CEI:2005
On doit effectuer cet essai sur un échantillon comportant au moins cinq appareils du modèle
et au plus 12 appareils. Si, en raison de circonstances exceptionnelles, il n'est pas possible

d'obtenir un échantillon de cinq appareils, il est alors nécessaire d'utiliser un échantillon de

quatre ou de trois appareils. La conformité est jugée à l'aide de la relation suivante:

xk+≤S L
n
où
est la moyenne arithmétique des niveaux des n appareils de l'échantillon
x
∑
S = ()xx−
n n
n −1
x est le niveau produit par un seul appareil;
n
L est la limite appropriée;
k est le facteur extrait de tables de la distribution de t non centrale qui assure, avec une
probabilité de 80 %, que 80 % ou plus de la production ne dépasse pas la valeur limite; la
valeur de k dépend de la taille de l'échantillon n et elle est indiquée dans le tableau ci-
dessous.
Les grandeurs x , x , S et L sont exprimées en unités logarithmiques: dB(µV), dB(µV/m)
n n
ou dB(pW).
n 3 4 5 6 7 8 9 10 11 12
k 2,04 1,69 1,52 1,42 1,35 1,30 1,27 1,24 1,21 1,20

7.2.4 L'interdiction de vente ou le retrait d'agrément du modèle découlant de contestation
ne doit être envisagé qu'après avoir effectué des essais en utilisant la méthode statistique
d'évaluation, conformément à 7.2.1.1.
8 Conditions générales de mesure
8.1 Bruit ambiant
Un emplacement d'essai doit permettre de distinguer les perturbations émises par l'appareil
en essai du bruit ambiant. On peut déterminer si un emplacement convient à l'essai en
mesurant le niveau de bruit ambiant, l'appareil en essai n'étant pas en fonctionnement et en
s'assurant que le niveau de bruit est inférieur d'au moins 6 dB aux limites spécifiées aux
Articles 5 et 6.
Si dans certaines bandes de fréquences le bruit ambiant n'est pas inférieur de 6 dB à

la limite spécifiée, les méthodes données en 10.5 peuvent être utilisées pour démontrer la
conformité de l'appareil aux limites spécifiées.
Il n'est pas nécessaire que le niveau de bruit ambiant soit inférieur de 6 dB à la limite
prescrite lorsque, combiné à celui de la source, il ne dépasse pas cette limite. Le bruit de la
source est alors censé respecter cette limite. Lorsque la combinaison du bruit ambiant avec
celui de la source dépasse la limite prescrite, l'appareil en essai ne doit pas être considéré
comme ne satisfaisant pas aux limites sauf s'il est démontré qu'à toute fréquence de mesure
pour laquelle la limite est dépassée, les deux conditions suivantes sont remplies:
a) le niveau de bruit ambiant est inférieur d'au moins 6 dB à la somme des bruits ambiants
et de la source;
b) le niveau de bruit ambiant est inférieur d'au moins 4,8 dB à la limite spécifiée.

– 28 – CISPR 22  CEI:2005
8.2 Disposition générale
Sauf spécification contraire dans le présent paragraphe, l'appareil en essai doit être

configuré, installé, disposé et doit fonctionner d'une façon compatible avec ses applications

typiques. Lorsque le fabricant a spécifié ou recommandé une pratique d’installation, on doit

l’utiliser dans la disposition d’essai, lorsque cela est possible. Cette disposition doit être

typique d’une pratique d’installation normale. Les câbles, charges et dispositifs d'interface

doivent être reliés à au moins un exemplaire de chaque type d'accès de l'appareil en essai,

et lorsque c'est possible, chaque câble doit être relié à un dispositif représentatif d'une

utilisation réelle.
Lorsqu'il y a des accès multiples du même type, il peut être nécessaire d'ajouter à l'appareil

en essai des câbles, charges ou dispositifs supplémentaires d'interconnexion, selon les
résultats des essais préliminaires. Il convient de limiter le nombre de c
...

CISPR 22
Edition 5.2 2006-03
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
INTERNATIONAL SPECIAL COMMITTEE ON RADIO INTERFERENCE
COMITÉ INTERNATIONAL SPÉCIAL DES PERTURBATIONS RADIOÉLECTRIQUES
Information technology equipment – Radio disturbance characteristics –
Limits and methods of measurement

Appareils de traitement de l'information – Caractéristiques des perturbations
radioélectriques – Limites et méthodes de mesure

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by

any means, electronic or mechanical, including photocopying and microfilm, without permission in writing from either IEC or

IEC's member National Committee in the country of the requester.
If you have any questions about IEC copyright or have an enquiry about obtaining additional rights to this publication,
please contact the address below or your local IEC member National Committee for further information.

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite
ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie
et les microfilms, sans l'accord écrit de la CEI ou du Comité national de la CEI du pays du demandeur.

Si vous avez des questions sur le copyright de la CEI ou si vous désirez obtenir des droits supplémentaires sur cette

publication, utilisez les coordonnées ci-après ou contactez le Comité national de la CEI de votre pays de résidence.

IEC Central Office
3, rue de Varembé
CH-1211 Geneva 20
Switzerland
Email: inmail@iec.ch
Web: www.iec.ch
About the IEC
The International Electrotechnical Commission (IEC) is the leading global organization that prepares and publishes
International Standards for all electrical, electronic and related technologies.

About IEC publications
The technical content of IEC publications is kept under constant review by the IEC. Please make sure that you have the
latest edition, a corrigenda or an amendment might have been published.
ƒ Catalogue of IEC publications: www.iec.ch/searchpub
The IEC on-line Catalogue enables you to search by a variety of criteria (reference number, text, technical committee,…).
It also gives information on projects, withdrawn and replaced publications.
ƒ IEC Just Published: www.iec.ch/online_news/justpub
Stay up to date on all new IEC publications. Just Published details twice a month all new publications released. Available
on-line and also by email.
ƒ Electropedia: www.electropedia.org
The world's leading online dictionary of electronic and electrical terms containing more than 20 000 terms and definitions
in English and French, with equivalent terms in additional languages. Also known as the International Electrotechnical
Vocabulary online.
ƒ Customer Service Centre: www.iec.ch/webstore/custserv
If you wish to give us your feedback on this publication or need further assistance, please visit the Customer Service
Centre FAQ or contact us:
Email: csc@iec.ch
Tel.: +41 22 919 02 11
Fax: +41 22 919 03 00
A propos de la CEI
La Commission Electrotechnique Internationale (CEI) est la première organisation mondiale qui élabore et publie des
normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.

A propos des publications CEI
Le contenu technique des publications de la CEI est constamment revu. Veuillez vous assurer que vous possédez
l’édition la plus récente, un corrigendum ou amendement peut avoir été publié.
ƒ Catalogue des publications de la CEI: www.iec.ch/searchpub/cur_fut-f.htm
Le Catalogue en-ligne de la CEI vous permet d’effectuer des recherches en utilisant différents critères (numéro de référence,
texte, comité d’études,…). Il donne aussi des informations sur les projets et les publications retirées ou remplacées.
ƒ Just Published CEI: www.iec.ch/online_news/justpub
Restez informé sur les nouvelles publications de la CEI. Just Published détaille deux fois par mois les nouvelles
publications parues. Disponible en-ligne et aussi par email.
ƒ Electropedia: www.electropedia.org
Le premier dictionnaire en ligne au monde de termes électroniques et électriques. Il contient plus de 20 000 termes et
définitions en anglais et en français, ainsi que les termes équivalents dans les langues additionnelles. Egalement appelé
Vocabulaire Electrotechnique International en ligne.
ƒ Service Clients: www.iec.ch/webstore/custserv/custserv_entry-f.htm
Si vous désirez nous donner des commentaires sur cette publication ou si vous avez des questions, visitez le FAQ du
Service clients ou contactez-nous:
Email: csc@iec.ch
Tél.: +41 22 919 02 11
Fax: +41 22 919 03 00
CISPR 22
Edition 5.2 2006-03
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
INTERNATIONAL SPECIAL COMMITTEE ON RADIO INTERFERENCE
COMITÉ INTERNATIONAL SPÉCIAL DES PERTURBATIONS RADIOÉLECTRIQUES
Information technology equipment – Radio disturbance characteristics –
Limits and methods of measurement

Appareils de traitement de l'information – Caractéristiques des perturbations
radioélectriques – Limites et méthodes de mesure

INTERNATIONAL
ELECTROTECHNICAL
COMMISSION
COMMISSION
ELECTROTECHNIQUE
PRICE CODE
INTERNATIONALE
CR
CODE PRIX
ICS 33.100.10 ISBN 2-8318-8540-X

CISPR 22 © IEC:2005+A1:2005+A2:2006 – 3 –
– 2 – CISPR 22 © IEC:2005+A1:2005+A2:2006

CONTENTS
FOREWORD.5

INTRODUCTION.7

1 Scope and object .8

2 Normative references.8

3 Definitions .9

4 Classification of ITE.11

4.1 Class B ITE .11

4.2 Class A ITE .11
5 Limits for conducted disturbance at mains terminals and telecommunication ports.11
5.1 Limits of mains terminal disturbance voltage .12
5.2 Limits of conducted common mode (asymmetric mode)
disturbance at telecommunication ports .12
6 Limits for radiated disturbance .13
6.1 Limits below 1 GHz.13
6.2 Limits above 1 GHz .14
7 Interpretation of CISPR radio disturbance limit .15
7.1 Significance of a CISPR limit .15
7.2 Application of limits in tests for conformity of equipment in series production.15
8 General measurement conditions.16
8.1 Ambient noise.16
8.2 General arrangement.16
8.3 EUT arrangement .19
8.4 Operation of the EUT.21
9 Method of measurement of conducted disturbance at mains terminals
and telecommunication ports .22
9.1 Measurement detectors .22
9.2 Measuring receivers .23
9.3 Artificial mains network (AMN) .23
9.4 Ground reference plane .23
9.5 EUT arrangement .23
9.6 Measurement of disturbances at telecommunication ports.26
9.7 Recording of measurements .29

10 Method of measurement of radiated disturbance .30
10.1 Measurement detectors .30
10.2 Measuring receiver below 1 GHz.30
10.3 Antenna below 1 GHz .30
10.4 Measurement site below 1 GHz.31
10.5 EUT arrangement below 1 GHz.32
10.6 Radiated emission measurements above 1 GHz.32
10.7 Recording of measurements .33
10.8 Measurement in the presence of high ambient signals.33
10.9 User installation testing.33
11 Measurement uncertainty.34

CISPR 22 © IEC:2005+A1:2005+A2:2006 – 5 –
CISPR 22 © IEC:2005+A1:2005+A2:2006 – 3 –

Annex A (normative) Site attenuation measurements of alternative test sites .44

Annex B (normative) Decision tree for peak detector measurements .50

Annex C (normative) Possible test set-ups for common mode measurements.5 1

Annex D (informative) Schematic diagrams of examples

of impedance stabilization networks (ISN) .58

Annex E (informative) Parameters of signals at telecommunication ports.67

Annex F (informative) Rationale for disturbance measurements and methods on
telecommunications ports.70

Annex G (informative) Operational modes for some types of ITE .77

Bibliography .78

Figure 1 – Test site .34
Figure 2 – Minimum alternative measurement site .35
Figure 3 – Minimum size of metal ground plane .35
Figure 4 – Example test arrangement for tabletop equipment
(conducted and radiated emissions) (plan view).36
Figure 5 – Example test arrangement for tabletop equipment
(conducted emission measurement - alternative 1a).37
Figure 6 – Example test arrangement for tabletop equipment
(conducted emission measurement – alternative 1b).37
Figure 7 – Example test arrangement for tabletop equipment
(conducted emission measurement – alternative 2).38
Figure 8 – Example test arrangement for floor-standing equipment
(conducted emission measurement).39
Figure 9 – Example test arrangement for combinations of equipment
(conducted emission measurement) .40
Figure 10 – Example test arrangement for tabletop equipment
(radiated emission measurement) .40
Figure 11 – Example test arrangement for floor-standing equipment
(radiated emission measurement) .41
Figure 12 – Example test arrangement for floor-standing equipment with vertical riser
and overhead cables (radiated and conducted emission measurement) .42
Figure 13 – Example test arrangement for combinations of equipment
(radiated emission measurement) .43
Figure A.1 – Typical antenna positions for alternate site NSA measurements.47

Figure A.2 – Antenna positions for alternate site measurements
for minimum recommended volume .48
Figure B.1 – Decision tree for peak detector measurements .50
Figure C.1 – Using CDNs described in IEC 61000-4-6 as CDN/ISNs .52
Figure C.2 – Using a 150 Ω load to the outside surface of the shield ("in situ CDN/ISN") .53
Figure C.3 – Using a combination of current probe and capacitive voltage probe.53
Figure C.4 – Using no shield connection to ground and no ISN .54
Figure C.5 – Calibration fixture.56
Figure C.6 – Flowchart for selecting test method .57
Figure D.1 − ISN for use with unscreened single balanced pairs .58
Figure D.2 − ISN with high longitudinal conversion loss (LCL) for use
with either one or two unscreened balanced pairs.59

CISPR 22 © IEC:2005+A1:2005+A2:2006 – 7 –
– 4 – CISPR 22 © IEC:2005+A1:2005+A2:2006

Figure D.3 − ISN with high longitudinal conversion loss (LCL) for use with one,

two, three, or four unscreened balanced pairs .60

Figure D.4 − ISN, including a 50 Ω source matching network at the voltage measuring

port, for use with two unscreened balanced pairs.61

Figure D.5 − ISN for use with two unscreened balanced pairs .62

Figure D.6 − ISN, including a 50 Ω source matching network at the voltage measuring

port, for use with four unscreened balanced pairs .63

Figure D.7 − ISN for use with four unscreened balanced pairs .64

Figure D.8 − ISN for use with coaxial cables, employing an internal common mode

choke created by bifilar winding an insulated centre-conductor wire and an insulated

screen-conductor wire on a common magnetic core (for example, a ferrite toroid).64
Figure D.9 − ISN for use with coaxial cables, employing an internal common mode
choke created by miniature coaxial cable (miniature semi-rigid solid copper screen
or miniature double-braided screen coaxial cable) wound on ferrite toroids .65
Figure D.10 − ISN for use with multi-conductor screened cables, employing an internal
common mode choke created by bifilar winding multiple insulated signal wires
and an insulated screen-conductor wire on a common magnetic core
(for example, a ferrite toroid).65
Figure D.11 − ISN for use with multi-conductor screened cables, employing an internal
common mode choke created by winding a multi-conductor screened cable on ferrite
toroids .66
Figure F.1 – Basic circuit for considering the limits with defined TCM impedance of 150 Ω .73
Figure F.2 – Basic circuit for the measurement with unknown TCM impedance .73
Figure F.3 – Impedance layout of the components used in Figure C.2.75
Figure F.4 – Basic test set-up to measure combined impedance of the 150 Ω and ferrites .76

Table 1 – Limits for conducted disturbance at the mains ports of class A ITE.12
Table 2 – Limits for conducted disturbance at the mains ports of class B ITE.12
Table 3 – Limits of conducted common mode (asymmetric mode) disturbance at tele-
communication ports in the frequency range 0,15 MHz to 30 MHz for class A equipment.12
Table 4 – Limits of conducted common mode (asymmetric mode) disturbance at tele-
communication ports in the frequency range 0,15 MHz to 30 MHz for class B equipment.13
Table 5 – Limits for radiated disturbance of class A ITE at a measuring distance of 10 m.13
Table 6 – Limits for radiated disturbance of class B ITE at a measuring distance of 10 m.13
Table 7 – Acronyms used in figures.34
Table 8 – Limits for radiated disturbance of Class A ITE at a measurement distance
of 3 m .14

Table 9 – Limits for radiated disturbance of Class B ITE at a measurement distance
of 3 m .14
Table A.1 – Normalized site attenuation (A (dB)) for recommended geometries with
N
broadband antennas .46
Table F.1 – Summary of advantages and disadvantages of the methods described in
Annex C. 71

CISPR 22 © IEC:2005+A1:2005+A2:2006 – 9 –
CISPR 22 © IEC:2005+A1:2005+A2:2006 – 5 –

INTERNATIONAL ELECTROTECHNICAL COMMISSION

INTERNATIONAL SPECIAL COMMITTEE ON RADIO INTERFERENCE
__________
INFORMATION TECHNOLOGY EQUIPMENT –

RADIO DISTURBANCE CHARACTERISTICS –

LIMITS AND METHODS OF MEASUREMENT

FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, IEC publishes International Standards, Technical Specifications,
Technical Reports, Publicly Available Specifications (PAS) and Guides (hereafter referred to as “IEC
Publication(s)”). Their preparation is entrusted to technical committees; any IEC National Committee interested
in the subject dealt with may participate in this preparatory work. International, governmental and non-
governmental organizations liaising with the IEC also participate in this preparation. IEC collaborates closely
with the International Organization for Standardization (ISO) in accordance with conditions determined by
agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all
interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence
between any IEC Publication and the corresponding national or regional publication shall be clearly indicated in
the latter.
5) IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with an IEC Publication.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) Attention is drawn to the possibility that some of the elements of this IEC Publication may be the subject of
patent rights. IEC shall not be held responsible for identifying any or all such patent rights.

International Standard CISPR 22 has been prepared by CISPR subcommittee I:
Electromagnetic compatibility of information technology equipment, multimedia equipment
and receivers.
This consolidated version of CISPR 22 consists of the fifth edition (2005) [documents
CISPR/I/135A/FDIS and CISPR/I/148/RVD + CISPR/I/136/FDIS and CISPR/I/147/RVD], its
amendment 1 (2005) [documents CISPR/I/151/FDIS and CISPR/I/161/RVD] and its
amendment 2 (2006) [documents CISPR/I/174/FDIS and CISPR/I/182/RVD].
The technical content is therefore identical to the base edition and its amendments and has
been prepared for user convenience.
It bears the edition number 5.2.

CISPR 22 © IEC:2005+A1:2005+A2:2006 – 11 –
– 6 – CISPR 22 © IEC:2005+A1:2005+A2:2006

A vertical line in the margin shows where the base publication has been modified by
amendments 1 and 2.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 2.

The committee has decided that the contents of the base publication and its amendments will
remain unchanged until the maintenance result date indicated on the IEC web site under

"http://webstore.iec.ch" in the data related to the specific publication. At this date,

the publication will be
• reconfirmed,
• withdrawn,
• replaced by a revised edition, or
• amended.
CISPR 22 © IEC:2005+A1:2005+A2:2006 – 13 –
CISPR 22 © IEC:2005+A1:2005+A2:2006 – 7 –

INTRODUCTION
The scope is extended to the whole radio-frequency range from 9 kHz to 400 GHz, but limits

are formulated only in restricted frequency bands, which is considered sufficient to reach

adequate emission levels to protect radio broadcast and telecommunication services, and to

allow other apparatus to operate as intended at reasonable distance.

CISPR 22 © IEC:2005+A1:2005+A2:2006 – 15 –
– 8 – CISPR 22 © IEC:2005+A1:2005+A2:2006

INFORMATION TECHNOLOGY EQUIPMENT –

RADIO DISTURBANCE CHARACTERISTICS –

LIMITS AND METHODS OF MEASUREMENT

1 Scope and object
This International Standard applies to ITE as defined in 3.1.

Procedures are given for the measurement of the levels of spurious signals generated by the
ITE and limits are specified for the frequency range 9 kHz to 400 GHz for both class A and
class B equipment. No measurements need be performed at frequencies where no limits are
specified.
The intention of this publication is to establish uniform requirements for the radio disturbance
level of the equipment contained in the scope, to fix limits of disturbance, to describe methods
of measurement and to standardize operating conditions and interpretation of results.
2 Normative references
The following referenced documents are indispensable for the application of this document. For
dated references, only the edition cited applies. For undated references, the latest edition of
the referenced document (including any amendments) applies.
IEC 60083:1997, Plugs and socket-outlets for domestic and similar general use standardized in
member countries of IEC
IEC 61000-4-6:2003, Electromagnetic compatibility (EMC) – Part 4-6: Testing and
measurement techniques – Immunity to conducted disturbances, induced by radio-frequency
fields
CISPR 11:2003, Industrial, scientific, and medical (ISM) radio-frequency equipment – Electro-
magnetic disturbance characteristics – Limits and methods of measurement
CISPR 13:2001, Sound and television broadcast receivers and associated equipment – Radio
disturbance characteristics – Limits and methods of measurement
CISPR 16-1-1:2003, Specification for radio disturbance and immunity measuring apparatus and
methods – Part 1-1: Radio disturbance and immunity measuring apparatus – Measuring

apparatus
CISPR 16-1-2:2003, Specification for radio disturbance and immunity measuring apparatus and
methods – Part 1-2: Radio disturbance and immunity measuring apparatus – Ancillary
equipment – Conducted disturbances
Amendment 1 (2004)
___________
There exists a consolidated edition 1.1 (2004) including edition 1.0 and its Amendment 1.

CISPR 22 © IEC:2005+A1:2005+A2:2006 – 17 –
CISPR 22 © IEC:2005+A1:2005+A2:2006 – 9 –

CISPR 16-1-4:2004, Specification for radio disturbance and immunity measuring apparatus and
methods – Part 1-4: Radio disturbance and immunity measuring apparatus – Ancillary

equipment – Radiated disturbances

CISPR 16-2-3:2003, Specification for radio disturbance and immunity measuring apparatus and

methods – Part 2-3: Methods of measurement of disturbances and immunity – Radiated

disturbance measurements
Amendment 1 (2005)
CISPR 16-4-2:2003, Specification for radio disturbance and immunity measuring apparatus and
methods – Part 4-2: Uncertainties, statistics and limit modelling – Uncertainty in EMC

measurements
3 Definitions
For the purposes of this document the following definitions apply:
3.1
information technology equipment (ITE)
any equipment:
a) which has a primary function of either (or a combination of) entry, storage, display,
retrieval, transmission, processing, switching, or control, of data and of telecommunication
messages and which may be equipped with one or more terminal ports typically operated
for information transfer;
b) with a rated supply voltage not exceeding 600 V.
It includes, for example, data processing equipment, office machines, electronic business
equipment and telecommunication equipment.
Any equipment (or part of the ITE equipment) which has a primary function of radio trans-
mission and/or reception according to the ITU Radio Regulations are excluded from the scope
of this publication.
NOTE Any equipment which has a function of radio transmission and/or reception according to the definitions of
the ITU Radio Regulations should fulfil the national radio regulations, whether or not this publication is also valid.
Equipment, for which all disturbance requirements in the frequency range are explicitly formul-
ated in other IEC or CISPR publications, are excluded from the scope of this publication.
3.2
equipment under test (EUT)
representative ITE or functionally interactive group of ITE (system) which includes one or more
host unit(s) and is used for evaluation purposes

3.3
host unit
part of an ITE system or unit that provides the mechanical housing for modules, which may
contain radio-frequency sources, and may provide power distribution to other ITE. Power
distribution may be a.c., d.c., or both between the host unit(s) and modules or other ITE

CISPR 22 © IEC:2005+A1:2005+A2:2006 – 19 –
– 10 – CISPR 22 © IEC:2005+A1:2005+A2:2006

3.4
module
part of an ITE which provides a function and may contain radio-frequency sources

3.5
identical modules and ITE
modules and ITE produced in quantity and within normal manufacturing tolerances to a given

manufacturing specification
3.6
telecommunications/network port

point of connection for voice, data and signalling transfers intended to interconnect widely-
dispersed systems via such means as direct connection to multi-user telecommunications
networks (e.g. public switched telecommunications networks (PSTN) integrated services digital
networks (ISDN), x-type digital subscriber lines (xDSL), etc.), local area networks (e.g.
Ethernet, Token Ring, etc.) and similar networks
NOTE A port generally intended for interconnection of components of an ITE system under test (e.g. RS-232,
IEEE Standard 1284 (parallel printer), Universal Serial Bus (USB), IEEE Standard 1394 (“Fire Wire”), etc.) and used
in accordance with its functional specifications (e.g. for the maximum length of cable connected to it), is not
considered to be a telecommunications/network port under this definition.
3.7
multifunction equipment
information technology equipment in which two or more functions subject to this standard
and/or to other standards are provided in the same unit
NOTE Examples of information technology equipment include
– a personal computer provided with a telecommunication function and/or broadcast reception function;
– a personal computer provided with a measuring function, etc.
3.8
total common mode impedance
TCM impedance
impedance between the cable attached to the EUT port under test and the reference ground
plane
NOTE The complete cable is seen as one wire of the circuit, the ground plane as the other wire of the circuit. The
TCM wave is the transmission mode of electrical energy, which can lead to radiation of electrical energy if the cable
is exposed in the real application. Vice versa, this is also the dominant mode, which results from exposition of the
cable to external electromagnetic fields.
3.9
arrangement
physical layout of the EUT that includes connected peripherals/associated equipment within the

test area
3.10
configuration
mode of operation and other operational conditions of the EUT
3.11
associated equipment
AE
apparatus needed to help exercise the EUT. The associated equipment may be physically
located outside the test area
CISPR 22 © IEC:2005+A1:2005+A2:2006 – 21 –
CISPR 22 © IEC:2005+A1:2005+A2:2006 – 11 –

4 Classification of ITE
ITE is subdivided into two categories denoted class A ITE and class B ITE.

4.1 Class B ITE
Class B ITE is a category of apparatus which satisfies the class B ITE disturbance limits.

Class B ITE is intended primarily for use in the domestic environment and may include:

– equipment with no fixed place of use; for example, portable equipment powered by built-in
batteries;
– telecommunication terminal equipment powered by a telecommunication network;
– personal computers and auxiliary connected equipment.
NOTE The domestic environment is an environment where the use of broadcast radio and television receivers may
be expected within a distance of 10 m of the apparatus concerned.
4.2 Class A ITE
Class A ITE is a category of all other ITE which satisfies the class A ITE limits but not the class
B ITE limits. Such equipment should not be restricted in its sale but the following warning shall
be included in the instructions for use:
Warning
This is a class A product. In a domestic environment this product may cause radio inter-
ference in which case the user may be required to take adequate measures.
5 Limits for conducted disturbance at mains terminals
and telecommunication ports
The equipment under test (EUT) shall meet the limits in Tables 1 and 3 or 2 and 4, as appli-
cable, including the average limit and the quasi-peak limit when using, respectively, an average
detector receiver and quasi-peak detector receiver and measured in accordance with the
methods described in Clause 9. Either the voltage limits or the current limits in Table 3 or 4, as
applicable, shall be met except for the measurement method of C.1.3 where both limits shall
be met. If the average limit is met when using a quasi-peak detector receiver, the EUT shall be
deemed to meet both limits and measurement with the average detector receiver is
unnecessary.
If the reading of the measuring receiver shows fluctuations close to the limit, the reading shall
be observed for at least 15 s at each measurement frequency; the higher reading shall be
recorded with the exception of any brief isolated high reading which shall be ignored.

CISPR 22 © IEC:2005+A1:2005+A2:2006 – 23 –
– 12 – CISPR 22 © IEC:2005+A1:2005+A2:2006

5.1 Limits of mains terminal disturbance voltage

Table 1 – Limits for conducted disturbance at the mains ports

of class A ITE
Limits
Frequency range
dB(µV)
MHz
Quasi-peak Average
0,15 to 0,50 79 66
0,50 to 30 73 60
NOTE The lower limit shall apply at the transition frequency.

Table 2 – Limits for conducted disturbance at the mains ports
of class B ITE
Limits
Frequency range
dB(µV)
MHz
Quasi-peak Average
0,15 to 0,50 66 to 56 56 to 46
0,50 to 5 56 46
5 to 30 60 50
NOTE 1 The lower limit shall apply at the transition frequencies.
NOTE 2 The limit decreases linearly with the logarithm of the frequency in the
range 0,15 MHz to 0,50 MHz.
5.2 Limits of conducted common mode (asymmetric mode) disturbance
2)
at telecommunication ports
Table 3 – Limits of conducted common mode (asymmetric mode) disturbance
at telecommunication ports in the frequency range 0,15 MHz to 30 MHz
for class A equipment
Voltage limits Current limits
Frequency range
dB (µV) dB (µA)
MHz
Quasi-peak Average Quasi-peak Average
0,15 to 0,5 97 to 87 84 to 74 53 to 43 40 to 30

0,5 to 30 87 74 43 30
NOTE 1 The limits decrease linearly with the logarithm of the frequency in the range 0,15 MHz to
0,5 MHz.
NOTE 2 The current and voltage disturbance limits are derived for use with an impedance stabilization
network (ISN) which presents a common mode (asymmetric mode) impedance of 150 Ω to the
telecommunication port under test (conversion factor is 20 log 150 / I = 44 dB).
___________
)
See 3.6.
CISPR 22 © IEC:2005+A1:2005+A2:2006 – 25 –
CISPR 22 © IEC:2005+A1:2005+A2:2006 – 13 –

Table 4 – Limits of conducted common mode (asymmetric mode) disturbance
at telecommunication ports in the frequency range 0,15 MHz to 30 MHz
for class B equipment
Voltage limits Current limits
Frequency range
dB(µV) dB(µA)
MHz
Quasi-peak Average Quasi-peak Average

0,15 to 0,5 84 to 74 74 to 64 40 to 30 30 to 20

0,5 to 30 74 64 30 20
NOTE 1 The limits decrease linearly with the logarithm of the frequency in the range 0,15 MHz to 0,5 MHz.

NOTE 2 The current and voltage disturbance limits are derived for use with an impedance stabilization network

(ISN) which presents a common mode (asymmetric mode) impedance of 150 Ω to the telecommunication port
under test (conversion factor is 20 log 150 / I = 44 dB).
6 Limits for radiated disturbance
6.1 Limits below 1 GHz
The EUT shall meet the limits of Table 5 or Table 6 when measured at the measuring
distance R in accordance with the methods described in Clause 10. If the reading on the
measuring receiver shows fluctuations close to the limit, the reading shall be observed for at
least 15 s at each measurement frequency; the highest reading shall be recorded, with the
exception of any brief isolated high reading, which shall be ignored.
Table 5 – Limits for radiated disturbance of class A ITE
at a measuring distance of 10 m
Frequency range Quasi-peak limits
MHz
dB(µV/m)
30 to 230 40
230 to 1 000 47
NOTE 1 The lower limit shall apply at the transition frequency.
NOTE 2 Additional provisions may be required for cases where interference
occurs.
Table 6 – Limits for radiated disturbance of class B ITE
at a measuring distance of 10 m
Frequency range Quasi-peak limits
MHz dB(µV/m)
30 to 230 30
230 to 1 000 37
NOTE 1 The lower limit shall apply at the transition frequency.
NOTE 2 Additional provisions may be required for cases where interference
occurs.
CISPR 22 © IEC:2005+A1:2005+A2:2006 – 27 –
– 14 – CISPR 22 © IEC:2005+A1:2005+A2:2006

6.2 Limits above 1 GHz
The EUT shall meet the limits of Table 8 or Table 9 when measured in accordance with the

method described in Clause 10 and the conditional testing procedure described below.

Table 8 – Limits for radiated disturbance of Class A ITE

at a measurement distance of 3 m

Frequency range Average limit Peak limit

GHz dB(µV/m) dB(µV/m)
1 to 3 56 76
3 to 6 60 80
NOTE The lower limit applies at the transition frequency.

Table 9 – Limits for radiated disturbance of Class B ITE
at a measurement distance of 3 m
Frequency range Average limit Peak limit
GHz dB(µV/m) dB(µV/m)
1 to 3 50 70
3 to 6 54 74
NOTE The lower limit applies at the transition frequency.

• Conditional testing procedure:
The highest internal source of an EUT is defined as the highest frequency generated or used
within the EUT or on which the EUT operates or tunes.
If the highest frequency of the internal sources of the EUT is less than 108 MHz, the
measurement shall only be made up to 1 GHz.
If the highest frequency of the internal sources of the EUT is between 108 MHz and 500 MHz,
the measurement shall only be made up to 2 GHz.

If the highest frequency of the internal sources of the EUT is between 500 MHz and 1 GHz, the
measurement shall only be made up to 5 GHz.
If the highest frequency of the internal sources of the EUT is above 1 GHz, the measurement
shall be made up to 5 times the highest frequency or 6 GHz, whichever is less.

CISPR 22 © IEC:2005+A1:2005+A2:2006 – 29 –
CISPR 22 © IEC:2005+A1:2005+A2:2006 – 15 –

7 Interpretation of CISPR radio disturbance limit

7.1 Significance of a CISPR limit

7.1.1 A CISPR limit is a limit which is recommended to national authorities for incorporation in

national publications, relevant legal regulations and official specifications. It is also recom-

mended that international organizations use these limits.

7.1.2 The significance of the limits for equipment shall be that, on a statistical basis, at least

80 % of the mass-produced equipment complies with the limits with at least 80 % confidence.

7.2 Application of limits in tests for conformity of equipment in series production
7.2.1 Tests shall be made:
7.2.1.1 Either on a sample of equipment of the type using the statistical method of evaluation
set out in 7.2.3.
7.2.1.2 Or, for simplicity's sake, on one equipment only.
7.2.2 Subsequent tests are necessary from time to time on equipment taken at random from
production, especially in the case referred to in 7.2.1.2.
7.2.3 Statistically assessed compliance with limits shall be made as follows:
This test shall be performed on a sample of not less than five and not more than 12 items of
the type. If, in exceptional circumstances, five items are not available, a sample of four or three
shall be used. Compliance is judged from the following relationship:
xk+≤SL
n
where
x is the arithmetic mean of the measured value of n items in the sample
S = ∑()xx−
n n
n −1
x is the value of the individual item
n
L is the appropriate limit
k is the factor derived from tables of the non-central t-distribution which assures with 80 %

confidence that 80 % of the type is below the limit; the value of k depends on the sample
size n and is stated below.
The quantities x , x , S and L are expressed logarithmically: dB(µV), dB(µV/m) or dB(pW).
n n
n 3 4 5 6 7 8 9 10 11 12
k 2,04 1,69 1,52 1,42 1,35 1,30 1,27 1,24 1,21 1,20

7.2.4 The banning of sales, or the withdrawal of a type approval, as a result of a dispute shall
be considered only after tests have been carried out using the statistical method of evaluation
in accordance with 7.2.1.1.
CISPR 22 © IEC:2005+A1:2005+A2:2006 – 31 –
– 16 – CISPR 22 © IEC:2005+A1:2005+A2:2006

8 General measurement conditions

8.1 Ambient noise
A test site shall permit disturbances from the EUT to be distinguished from ambient noise. The

suitability of the site in this respect can be determined by measuring the ambient noise levels

with the EUT inoperative and ensuring that the noise level is at least 6 dB below the limits

specified in Clauses 5 and 6.
If at certain frequency bands the ambient noise is not 6 dB below the specified limit, the

methods shown in 10.5 may be used to show compliance of the EUT to the specified limits.
It is not necessary that the ambient noise level be 6 dB below the specified limit where both
ambient noise and source disturbance combined do not exceed the specified limit. In this case
the source emanation is considered to satisfy the specified limit. Where the combined ambient
noise and source disturbance exceed the specified limit, the EUT shall not be judged to fail the
specified limit unless it is demonstrated that, at any measurement frequency for which the limit
is exceeded, two conditions are met:
a) the ambient noise level is at least 6 dB below the source disturbance plus ambient noise
level;
b) the ambient noise level is at least 4,8 dB below the specified limit.
8.2 General arrangement
Where not specified herein, the EUT shall be configured, installed, arranged and operated in a
manner consistent with typical applications. Where the manufacturer has specified or
recommended an installation practice, this shall be used in the test arrangement, where
possible. This arrangement shall be typical of normal installation practice. Interface
cables/loads/devices shall be connected to at least one of each type of interface port of the
EUT, and where practical, each cable shall be terminated in a device typical of actual usage.
Where there are multiple interface ports of th
...

COMMISSION
CISPR
ÉLECTROTECHNIQUE
INTERNATIONALE
INTERNATIONAL
Cinquième édition
ELECTROTECHNICAL
Fifth edition
2005-04
COMMISSION
COMITÉ INTERNATIONAL SPÉCIAL DES PERTURBATIONS RADIOÉLECTRIQUES
INTERNATIONAL SPECIAL COMMITTEE ON RADIO INTERFERENCE
Appareils de traitement de l'information –
Caractéristiques des perturbations
radioélectriques –
Limites et méthodes de mesure
Information technology equipment –
Radio disturbance characteristics –
Limits and methods of measurement

Numéro de référence
Reference number
Numérotation des publications Publication numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are

sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For

devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.

Editions consolidées Consolidated editions

Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its

CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1

exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and
base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/searchpub) vous permet de faire des (www.iec.ch/searchpub) enables you to search by a
recherches en utilisant de nombreux critères, variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations en line information is also available on recently
ligne sont également disponibles sur les nouvelles issued publications, withdrawn and replaced
publications, les publications remplacées ou retirées, publications, as well as corrigenda.
ainsi que sur les corrigenda.
• IEC Just Published • IEC Just Published
Ce résumé des dernières publications parues This summary of recently issued publications
(www.iec.ch/online_news/justpub) est aussi dispo- (www.iec.ch/online_news/justpub) is also available
nible par courrier électronique. Veuillez prendre by email. Please contact the Customer Service
contact avec le Service client (voir ci-dessous) Centre (see below) for further information.
pour plus d’informations.
• Service clients • Customer Service Centre
Si vous avez des questions au sujet de cette If you have any questions regarding this
publication ou avez besoin de renseignements publication or need further assistance, please
supplémentaires, prenez contact avec le Service contact the Customer Service Centre:
clients:
Email: custserv@iec.ch Email: custserv@iec.ch
Tél: +41 22 919 02 11 Tel: +41 22 919 02 11
Fax: +41 22 919 03 00 Fax: +41 22 919 03 00
.
COMMISSION
CISPR
ÉLECTROTECHNIQUE
INTERNATIONALE
INTERNATIONAL
Cinquième édition
ELECTROTECHNICAL
Fifth edition
2005-04
COMMISSION
COMITÉ INTERNATIONAL SPÉCIAL DES PERTURBATIONS RADIOÉLECTRIQUES
INTERNATIONAL SPECIAL COMMITTEE ON RADIO INTERFERENCE
Appareils de traitement de l'information –
Caractéristiques des perturbations
radioélectriques –
Limites et méthodes de mesure
Information technology equipment –
Radio disturbance characteristics –
Limits and methods of measurement

 IEC 2003 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in any
utilisée sous quelque forme que ce soit et par aucun procédé, form or by any means, electronic or mechanical, including
électronique ou mécanique, y compris la photocopie et les photocopying and microfilm, without permission in writing from
microfilms, sans l'accord écrit de l'éditeur. the publisher.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch Web: www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale XB
PRICE CODE
International Electrotechnical Commission
Международная Электротехническая Комиссия
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – CISPR 22  CEI:2005
SOMMAIRE
AVANT-PROPOS.8

INTRODUCTION .12

1 Domaine d'application et objet .14

2 Références normatives.14

3 Définitions.16

4 Classification des ATI.18

4.1 Appareils de classe B .18
4.2 Appareils de classe A .20
5 Limites des perturbations conduites aux bornes d'alimentation et aux accès de
télécommunication .20
5.1 Limites de la tension perturbatrice aux bornes d'alimentation .20
5.2 Limites des perturbations conduites de mode commun (mode asymétrique)
aux accès de télécommunication .22
6 Limites des perturbations rayonnées.22
7 Interprétation des limites des perturbations radioélectriques spécifiées par le
CISPR.24
7.1 Signification d'une limite spécifiée par le CISPR .24
7.2 Application des limites pour les essais de conformité des appareils produits
en série.24
8 Conditions générales de mesure.26
8.1 Bruit ambiant.26
8.2 Disposition générale.28
8.3 Disposition de l’appareil en essai.32
8.4 Fonctionnement de l’appareil en essai .36
9 Méthode de mesure des perturbations conduites aux bornes d'alimentation et aux
accès de télécommunication.40
9.1 Détecteurs de mesure .40
9.2 Récepteurs de mesure .40
9.3 Réseau fictif d’alimentation.42
9.4 Plan de masse de référence .42
9.5 Disposition de l’appareil en essai.42

9.6 Mesure des perturbations aux accès de télécommunication .48
9.7 Enregistrement des mesures .54
10 Méthode de mesure des perturbations rayonnées .54
10.1 Détecteurs de mesure .54
10.2 Récepteurs de mesure .56
10.3 Antenne .56
10.4 Emplacement d'essai pour les mesures .56
10.5 Disposition de l’appareil en essai.58
10.6 Enregistrement des mesures .60
10.7 Mesure en présence de signaux ambiants élevés.60
10.8 Essai sur les lieux d'utilisation .60
11 Incertitude de mesure.62

CISPR 22 © IEC:2005 – 3 –
CONTENTS
FOREWORD .9

INTRODUCTION .13

1 Scope and object.15

2 Normative references .15

3 Definitions.17

4 Classification of ITE .19

4.1 Class B ITE .19
4.2 Class A ITE .21
5 Limits for conducted disturbance at mains terminals and telecommunication ports.21
5.1 Limits of mains terminal disturbance voltage .21
5.2 Limits of conducted common mode (asymmetric mode) disturbance
at telecommunication ports .23
6 Limits for radiated disturbance.23
7 Interpretation of CISPR radio disturbance limit.25
7.1 Significance of a CISPR limit .25
7.2 Application of limits in tests for conformity of equipment in series production.25
8 General measurement conditions.27
8.1 Ambient noise .27
8.2 General arrangement.29
8.3 EUT arrangement .33
8.4 Operation of the EUT.37
9 Method of measurement of conducted disturbance at mains terminals and
telecommunication ports.41
9.1 Measurement detectors .41
9.2 Measuring receivers .41
9.3 Artificial mains network (AMN) .43
9.4 Ground reference plane.43
9.5 EUT arrangement .43
9.6 Measurement of disturbances at telecommunication ports.49
9.7 Recording of measurements .55
10 Method of measurement of radiated disturbance .55

10.1 Measurement detectors .55
10.2 Measuring receivers .57
10.3 Antenna .57
10.4 Measurement site .57
10.5 EUT arrangement .59
10.6 Recording of measurements .61
10.7 Measurement in the presence of high ambient signals.61
10.8 User installation testing .61
11 Measurement uncertainty .63

– 4 – CISPR 22  CEI:2005
Annexe A (normative) Mesures d'atténuation pour d'autres emplacements possibles .82

Annexe B (normative) Arbre de décision pour les mesures avec un détecteur de crête .94

Annexe C (normative) Configurations d’essai possibles pour la mesure des

perturbations de mode commun.96

Annexe D (informative) Schémas de principe d'exemples de réseaux de stabilisation

d'impédance (RSI).110

Annexe E (informative) Paramètres des signaux aux accès de télécommunication.128

Annexe F (informative) Justifications relatives aux mesures des perturbations et leurs

méthodes sur les accès de télécommunication.134

Bibliographie .148

Figure 1 – Emplacement d'essai .62
Figure 2 – Caractéristiques minimales d'un autre emplacement d'essai .64
Figure 3 – Dimensions minimales du plan de masse métallique.64
Figure 4 – Configuration d'essai: appareils sur table (mesures en conduction).66
Figure 5 – Autre configuration d'essai: appareils sur table (mesures en conduction) .68
Figure 6 – Autre configuration d'essai: appareils sur table (mesures en conduction) –
Vue de dessus.68
Figure 7 – Configuration d'essai: appareils sur table (mesure en conduction sur un
emplacement d'essai pour les mesures de rayonnement) .70
Figure 8 – Configuration d'essai: appareils disposés à même le sol (mesures en
conduction) .72
Figure 9 – Configuration d'essai: appareils disposés à même le sol et appareils sur
table (mesures conduites).74
Figure 10 – Configuration d'essai: appareils sur table (mesure de rayonnement) .74
Figure 11 – Configuration d'essai: appareils disposés à même le sol (mesure de
rayonnement) .76
Figure 12 – Configuration d'essai: appareils disposés à même le sol et appareils sur
table (mesure de rayonnement) .78
Figure 13 – Configuration d'essai: appareils disposés à même le sol (câbles aériens,
vue de côté) .80
Figure A.1 – Positions typiques d'antenne pour les mesures d'ANE d'autres

emplacements d'essai .88
Figure A.2 – Positions des antennes pour les mesures d'autres emplacements d'essai
pour le volume minimal recommandé .90
Figure B.1 – Arbre de décision pour les mesures avec un détecteur de crête.94
Figure C.1 – Utilisation du RCD décrit dans la CEI 61000-4-6 en tant que RCD/RSI .98
Figure C.2 – Utilisation d'une charge de 150 Ω sur la surface extérieure du blindage
(«RCD/RSI sur site») .100
Figure C.3 – Combinaison d’une sonde de courant et d’une sonde de
tension capacitive.100
Figure C.4 – Utilisation d'aucune connexion au blindage et d'aucun RSI.102
Figure C.5 – Dispositif d'étalonnage.106
Figure C.6 – Logigramme pour la sélection de la méthode d’essai.108
Figure D.1 − RSI pour une paire symétrique non blindée .110

CISPR 22 © IEC:2005 – 5 –
Annex A (normative) Site attenuation measurements of alternative test sites .83

Annex B (normative) Decision tree for peak detector measurements.95

Annex C (normative) Possible test set-ups for common mode measurements .97

Annex D (informative) Schematic diagrams of examples of impedance stabilization

networks (ISN) .111

Annex E (informative) Parameters of signals at telecommunication ports.129

Annex F (informative) Rationale for disturbance measurements and methods.135

Bibliography .149

Figure 1 – Test site.63
Figure 2 – Minimum alternative measurement site.65
Figure 3 – Minimum size of metal ground plane.65
Figure 4 – Test configuration: tabletop equipment (conducted measurement) .67
Figure 5 – Alternative test configuration: tabletop equipment (conducted
measurement) .69
Figure 6 – Alternative test configuration: tabletop equipment (conducted measurement) –
Plan view.69
Figure 7 – Test configuration: tabletop equipment (conducted measurement on a
radiated test site).71
Figure 8 – Test configuration: floor-standing equipment (conducted measurement).73
Figure 9 – Test configuration: floor-standing and table-top equipment (conducted
measurement) .75
Figure 10 – Test configuration: table-top equipment (radiated measurement) .75
Figure 11 – Test configuration: floor-standing equipment (radiated measurement) .77
Figure 12 – Test configuration: floor-standing and table-top equipment (radiated
measurement) .79
Figure 13 – Test configuration: floor-standing equipment (overhead cables, side view).81
Figure A.1 – Typical antenna positions for alternate site NSA measurements .89
Figure A.2 – Antenna positions for alternate site measurements for minimum
recommended volume.91
Figure B.1 – Decision tree for peak detector measurements .95

Figure C.1 – Using CDNs described in IEC 61000-4-6 as CDN/ISNs.99
Figure C.2 – Using a 150 Ω load to the outside surface of the shield ("in situ
CDN/ISN") .101
Figure C.3 – Using a combination of current probe and capacitive voltage probe .101
Figure C.4 – Using no shield connection to ground and no ISN.103
Figure C.5 – Calibration fixture .107
Figure C.6 – Flowchart for selecting test method.109
Figure D.1 − ISN for use with unscreened single balanced pairs.111

– 6 – CISPR 22  CEI:2005
Figure D.2 − RSI avec un affaiblissement de conversion longitudinal (ACL) élevé pour

une ou deux paires symétriques non blindées .112

Figure D.3 − RSI avec un affaiblissement de conversion longitudinal (ACL) élevé pour

une, deux, trois ou quatre paires symétriques non blindées.114

Figure D.4 − RSI, comportant un réseau d’adaptation de source 50 Ω à l’accès de

mesure en tension, pour deux paires symétriques non blindées .116

Figure D.5 − RSI pour deux paires symétriques non blindées .118

Figure D.6 − RSI, comportant un réseau d’adaptation de source 50 Ω à l’accès de

mesure en tension, pour quatre paires symétriques non blindées .120

Figure D.7 − RSI pour quatre paires symétriques non blindées.122
Figure D.8 − RSI pour câbles coaxiaux, utilisant une inductance interne de mode
commun constituée par un enroulement bifilaire d’un conducteur central isolé et d’un
fil du conducteur de blindage isolé, sur un noyau magnétique commun (par exemple
un tore de ferrite).122
Figure D.9 − RSI pour câbles coaxiaux, utilisant une inductance interne de mode
commun constituée par un câble coaxial miniature (miniature semi-rigide avec fil du
conducteur de blindage en cuivre plein ou miniature avec fil du conducteur de
blindage à double tresse) enroulé sur des tores de ferrite .124
Figure D.10 − RSI pour câbles blindés multi-conducteurs, utilisant une inductance
interne de mode commun constituée par un enroulement bifilaire des fils de signaux
isolés et du fil du conducteur de blindage isolé, sur un noyau magnétique commun
(par exemple un tore de ferrite).124
Figure D.11 − RSI pour câbles blindés multi-conducteurs, utilisant une inductance de
mode commun constituée en enroulant un câble blindé multi-conducteurs sur des
tores de ferrite.126
Figure F.1 – Circuit de base pour la considération des limites avec une impédance
TCM définie de 150 Ω.140
Figure F.2 – Circuit de base pour la mesure avec une impédance TCM inconnue .140
Figure F.3 – Montage d’impédance des composants utilisés à la Figure C.2 .144
Figure F.4 – Montage d’essai de base pour mesurer l’impédance combinée de la
charge de 150 Ω et des ferrites.146

Tableau 1 – Limites des perturbations conduites aux bornes d'alimentation pour les
ATI de classe A .20
Tableau 2 – Limites des perturbations conduites aux bornes d'alimentation pour les
ATI de classe B .22

Tableau 3 –Limites des perturbations conduites de mode commun (mode asymétrique)
aux accès de télécommunication dans la gamme des fréquences comprises entre
0,15 MHz et 30 MHz pour les appareils de classe A .22
Tableau 4 – Limites des perturbations conduites de mode commun (mode asymétrique)
aux accès de télécommunication dans la gamme des fréquences comprises entre
0,15 MHz et 30 MHz pour les appareils de classe B .22
Tableau 5 – Limites des perturbations rayonnées à une distance d'essai de 10 m pour
les ATI de classe A.24
Tableau 6 – Limites des perturbations rayonnées à une distance d'essai de 10 m pour
les ATI de classe B.24
Tableau 7 – Acronymes utilisés dans les figures .62
Tableau A.1 – Atténuation normalisée de l'emplacement (A (dB)) pour les géométries
N
recommandées avec des antennes à large bande .86
Tableau F.1 – Résumé des avantages et des inconvénients des méthodes décrites en
Annexe C .136

CISPR 22 © IEC:2005 – 7 –
Figure D.2 − ISN with high longitudinal conversion loss (LCL) for use with either one

or two unscreened balanced pairs.113

Figure D.3 − ISN with high longitudinal conversion loss (LCL) for use with one, two,

three, or four unscreened balanced pairs .115

Figure D.4 − ISN, including a 50 Ω source matching network at the voltage measuring

port, for use with two unscreened balanced pairs .117

Figure D.5 − ISN for use with two unscreened balanced pairs .119

Figure D.6 − ISN, including a 50 Ω source matching network at the voltage measuring

port, for use with four unscreened balanced pairs .121

Figure D.7 − ISN for use with four unscreened balanced pairs.123
Figure D.8 − ISN for use with coaxial cables, employing an internal common mode
choke created by bifilar winding an insulated centre-conductor wire and an insulated
screen-conductor wire on a common magnetic core (for example, a ferrite toroid) .123
Figure D.9 − ISN for use with coaxial cables, employing an internal common mode
choke created by miniature coaxial cable (miniature semi-rigid solid copper screen or
miniature double-braided screen coaxial cable) wound on ferrite toroids.125
Figure D.10 − ISN for use with multi-conductor screened cables, employing an internal
common mode choke created by bifilar winding multiple insulated signal wires and an
insulated screen-conductor wire on a common magnetic core (for example, a ferrite
toroid) .125
Figure D.11 − ISN for use with multi-conductor screened cables, employing an internal
common mode choke created by winding a multi-conductor screened cable on ferrite
toroids.127
Figure F.1 – Basic circuit for considering the limits with defined TCM impedance of 150 Ω 141
Figure F.2 – Basic circuit for the measurement with unknown TCM impedance .141
Figure F.3 – Impedance layout of the components used in Figure C.2 .145
Figure F.4 – Basic test set-up to measure combined impedance of the 150 Ω and ferrites .147

Table 1 – Limits for conducted disturbance at the mains ports of class A ITE.21
Table 2 – Limits for conducted disturbance at the mains ports of class B ITE.23
Table 3 – Limits of conducted common mode (asymmetric mode) disturbance
at telecommunication ports in the frequency range 0,15 MHz to 30 MHz for class A
equipment .23
Table 4 – Limits of conducted common mode (asymmetric mode) disturbance at
telecommunication ports in the frequency range 0,15 MHz to 30 MHz for class B
equipment .23

Table 5 – Limits for radiated disturbance of class A ITE at a measuring distance of
10 m.25
Table 6 – Limits for radiated disturbance of class B ITE at a measuring distance of 10
m 25
Table 7 – Acronyms used in figures .63
Table A.1 – Normalized site attenuation (A (dB)) for recommended geometries with
N
broadband antennas .87
Table F.1 – Summary of advantages and disadvantages of the methods described in
Annex C .137

– 8 – CISPR 22  CEI:2005
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

COMITÉ INTERNATIONAL SPÉCIAL DES PERTURBATIONS RADIOÉLECTRIQUES
__________
APPAREILS DE TRAITEMENT DE L'INFORMATION –

CARACTÉRISTIQUES DES PERTURBATIONS RADIOÉLECTRIQUES –

LIMITES ET MÉTHODES DE MESURE
AVANT-PROPOS
1) La Commission Electrotechnique Internationale (CEI) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI – entre autres activités – publie des Normes
internationales, des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au
public (PAS) et des Guides (ci-après dénommés "Publication(s) de la CEI"). Leur élaboration est confiée à des
comités d'études, aux travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les
organisations internationales, gouvernementales et non gouvernementales, en liaison avec la CEI, participent
également aux travaux. La CEI collabore étroitement avec l'Organisation Internationale de Normalisation (ISO),
selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de la CEI
intéressés sont représentés dans chaque comité d’études.
3) Les Publications de la CEI se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de la CEI. Tous les efforts raisonnables sont entrepris afin que la CEI
s'assure de l'exactitude du contenu technique de ses publications; la CEI ne peut pas être tenue responsable
de l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de la CEI s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de la CEI dans leurs publications
nationales et régionales. Toutes divergences entre toutes Publications de la CEI et toutes publications
nationales ou régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) La CEI n’a prévu aucune procédure de marquage valant indication d’approbation et n'engage pas sa
responsabilité pour les équipements déclarés conformes à une de ses Publications.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à la CEI, à ses administrateurs, employés, auxiliaires ou
mandataires, y compris ses experts particuliers et les membres de ses comités d'études et des Comités
nationaux de la CEI, pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre
dommage de quelque nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais
de justice) et les dépenses découlant de la publication ou de l'utilisation de cette Publication de la CEI ou de
toute autre Publication de la CEI, ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L’attention est attirée sur le fait que certains des éléments de la présente Publication de la CEI peuvent faire

l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CISPR 22 a été établie par le sous-comité I du CISPR: Compatibilité
électromagnétique des matériels de traitement de l’information, multimedia et récepteurs.
Cette cinquième édition de la CISPR 22 annule et remplace la quatrième édition parue en
2003 et l’amendement 1 (2004).
Les documents CISPR/I/135A/FDIS et CISPR/I/136/FDIS, circulés auprès des Comités
nationaux de la CEI comme amendements 2 et 3 respectivement, ont conduit à la publication
de la nouvelle édition.
CISPR 22 © IEC:2005 – 9 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION

INTERNATIONAL SPECIAL COMMITTEE ON RADIO INTERFERENCE
__________
INFORMATION TECHNOLOGY EQUIPMENT –

RADIO DISTURBANCE CHARACTERISTICS –

LIMITS AND METHODS OF MEASUREMENT

FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, IEC publishes International Standards, Technical Specifications,
Technical Reports, Publicly Available Specifications (PAS) and Guides (hereafter referred to as “IEC
Publication(s)”). Their preparation is entrusted to technical committees; any IEC National Committee interested
in the subject dealt with may participate in this preparatory work. International, governmental and non-
governmental organizations liaising with the IEC also participate in this preparation. IEC collaborates closely
with the International Organization for Standardization (ISO) in accordance with conditions determined by
agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence
between any IEC Publication and the corresponding national or regional publication shall be clearly indicated in
the latter.
5) IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with an IEC Publication.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) Attention is drawn to the possibility that some of the elements of this IEC Publication may be the subject of
patent rights. IEC shall not be held responsible for identifying any or all such patent rights.

International Standard CISPR 22 has been prepared by CISPR subcommittee I:
Electromagnetic compatibility of information technology equipment, multimedia equipment
and receivers.
This fifth edition of CISPR 22 cancels and replaces the fourth edition published in 2003 and
amendment 1 (2004).
The documents CISPR/I/135A/FDIS and CISPR/I/136/FDIS, circulated to the National
Committees as Amendments 2 and 3 respectively, led to the publication of the new edition.

– 10 – CISPR 22  CEI:2005
Le texte de cette norme est issu de la quatrième édition, de l’amendement 1 et des
documents suivants:
FDIS Rapport de vote
CISPR/I/135A/FDIS CISPR/I/148/RVD

CISPR/I/136/FDIS CISPR/I/147/RVD

Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote

ayant abouti à l’approbation de cette norme.

Cette publication a été rédigée selon les Directives ISO/CEI, Partie 2.
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant la date de
maintenance indiquée sur le site web de la CEI sous «http://webstore.iec.ch» dans les
données relatives à la publication recherchée. A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
CISPR 22 © IEC:2005 – 11 –
The text of this standard is based on the fourth edition, amendment 1 and the following
documents:
FDIS Report on voting
CISPR/I/135A/FDIS CISPR/I/148/RVD

CISPR/I/136/FDIS CISPR/I/147/RVD

Full information on the voting for the approval of this standard can be found in the report on

voting indicated in the above table.

This publication has been drafted in accordance with the ISO/IEC Directives, Part 2.
The committee has decided that the contents of this publication will remain unchanged until
the maintenance result date indicated on the IEC web site under "http://webstore.iec.ch" in
the data related to the specific publication. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
– 12 – CISPR 22  CEI:2005
INTRODUCTION
Le domaine d'application a été étendu à l'ensemble du spectre radioélectrique de 9 kHz à

400 GHz, mais les limites ne sont spécifiées que sur une partie de ce spectre. Ceci a été

considéré comme suffisant pour définir des niveaux d'émission convenables afin de protéger

la radiodiffusion et les autres services de téléco
...
