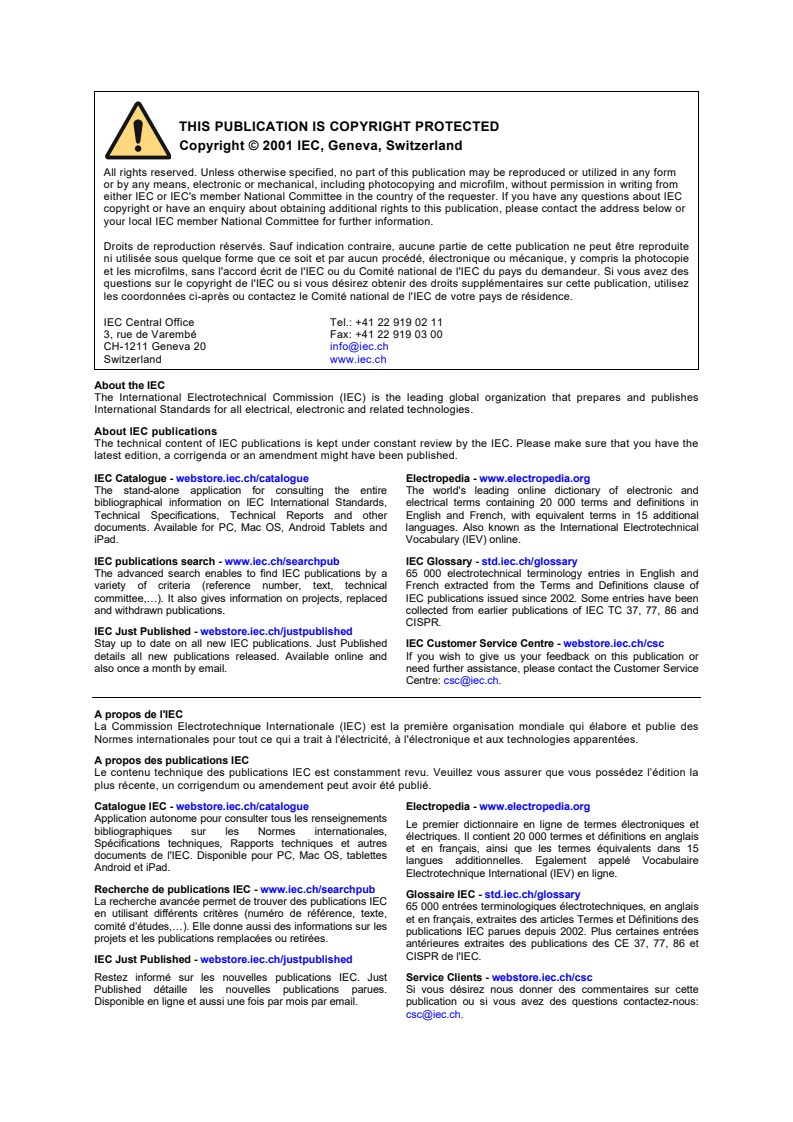

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form
or by any means, electronic or mechanical, including photocopying and microfilm, without permission in writing from
either IEC or IEC's member National Committee in the country of the requester. If you have any questions about IEC
copyright or have an enquiry about obtaining additional rights to this publication, please contact the address below or
your local IEC member National Committee for further information.

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite
ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie
et les microfilms, sans l'accord écrit de l'IEC ou du Comité national de l'IEC du pays du demandeur. Si vous avez des
questions sur le copyright de l'IEC ou si vous désirez obtenir des droits supplémentaires sur cette publication, utilisez
les coordonnées ci-après ou contactez le Comité national de l'IEC de votre pays de résidence.

IEC Central Office Tel.: +41 22 919 02 11
3, rue de Varembé Fax: +41 22 919 03 00
CH-1211 Geneva 20 info@iec.ch
Switzerland www.iec.ch
About the IEC
The International Electrotechnical Commission (IEC) is the leading global organization that prepares and publishes
International Standards for all electrical, electronic and related technologies.

About IEC publications
The technical content of IEC publications is kept under constant review by the IEC. Please make sure that you have the
latest edition, a corrigenda or an amendment might have been published.

IEC Catalogue - webstore.iec.ch/catalogue Electropedia - www.electropedia.org
The stand-alone application for consulting the entire The world's leading online dictionary of electronic and
bibliographical information on IEC International Standards, electrical terms containing 20 000 terms and definitions in
Technical Specifications, Technical Reports and other English and French, with equivalent terms in 15 additional
documents. Available for PC, Mac OS, Android Tablets and languages. Also known as the International Electrotechnical
iPad. Vocabulary (IEV) online.

IEC publications search - www.iec.ch/searchpub IEC Glossary - std.iec.ch/glossary
The advanced search enables to find IEC publications by a 65 000 electrotechnical terminology entries in English and
variety of criteria (reference number, text, technical French extracted from the Terms and Definitions clause of
committee,…). It also gives information on projects, replaced IEC publications issued since 2002. Some entries have been
and withdrawn publications. collected from earlier publications of IEC TC 37, 77, 86 and

CISPR.
IEC Just Published - webstore.iec.ch/justpublished

Stay up to date on all new IEC publications. Just Published IEC Customer Service Centre - webstore.iec.ch/csc
details all new publications released. Available online and If you wish to give us your feedback on this publication or
also once a month by email. need further assistance, please contact the Customer Service
Centre: csc@iec.ch.
A propos de l'IEC
La Commission Electrotechnique Internationale (IEC) est la première organisation mondiale qui élabore et publie des
Normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.

A propos des publications IEC
Le contenu technique des publications IEC est constamment revu. Veuillez vous assurer que vous possédez l’édition la
plus récente, un corrigendum ou amendement peut avoir été publié.

Catalogue IEC - webstore.iec.ch/catalogue Electropedia - www.electropedia.org
Application autonome pour consulter tous les renseignements
Le premier dictionnaire en ligne de termes électroniques et
bibliographiques sur les Normes internationales,
électriques. Il contient 20 000 termes et définitions en anglais
Spécifications techniques, Rapports techniques et autres
et en français, ainsi que les termes équivalents dans 15
documents de l'IEC. Disponible pour PC, Mac OS, tablettes
langues additionnelles. Egalement appelé Vocabulaire
Android et iPad.
Electrotechnique International (IEV) en ligne.

Recherche de publications IEC - www.iec.ch/searchpub
Glossaire IEC - std.iec.ch/glossary
La recherche avancée permet de trouver des publications IEC
65 000 entrées terminologiques électrotechniques, en anglais
en utilisant différents critères (numéro de référence, texte,
et en français, extraites des articles Termes et Définitions des
comité d’études,…). Elle donne aussi des informations sur les
publications IEC parues depuis 2002. Plus certaines entrées
projets et les publications remplacées ou retirées.
antérieures extraites des publications des CE 37, 77, 86 et

CISPR de l'IEC.
IEC Just Published - webstore.iec.ch/justpublished

Restez informé sur les nouvelles publications IEC. Just Service Clients - webstore.iec.ch/csc
Published détaille les nouvelles publications parues. Si vous désirez nous donner des commentaires sur cette
Disponible en ligne et aussi une fois par mois par email. publication ou si vous avez des questions contactez-nous:
csc@iec.ch.
IEC 61189-1 ®
Edition 1.1 2001-11
CONSOLIDATED VERSION
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
Test methods for electrical materials, interconnection structures

and assemblies –
Part 1: General test methods and methodology

Méthodes d'essai pour les matériaux électriques, les structures

d'interconnexion et les ensembles –

Partie 1: Méthodes d'essai générales et méthodologie

INTERNATIONAL
ELECTROTECHNICAL
COMMISSION
COMMISSION
ELECTROTECHNIQUE
INTERNATIONALE
ICS 31.180 ISBN 2-8318-5988-3
– 2 – 61189-1  CEI:1997+A1:2001

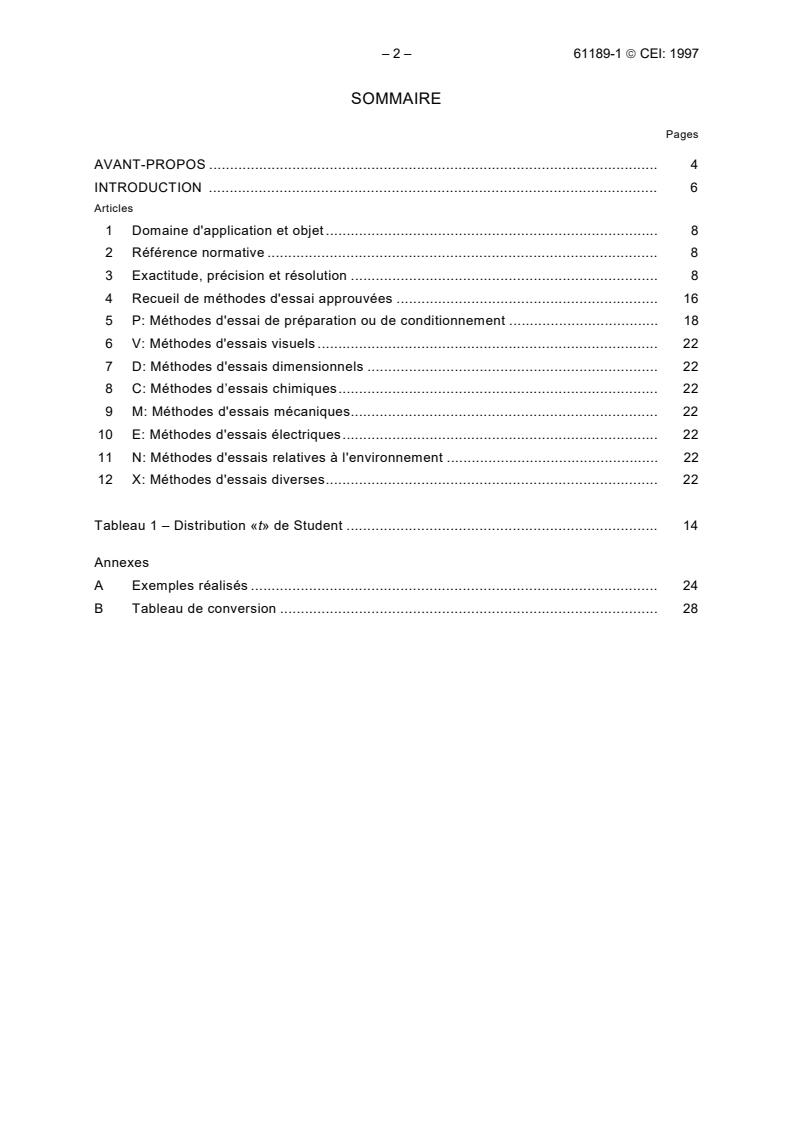

SOMMAIRE
AVANT-PROPOS .4
INTRODUCTION.8
1 Domaine d'application et objet .10
2 Références normatives .10
3 Exactitude, précision et résolution.10
4 Recueil de méthodes d'essai approuvées.18
5 P: Méthodes d'essai de préparation ou de conditionnement.20
6 V: Méthodes d'essais visuels .36
7 D: Méthodes d'essais dimensionnels.36
8 C: Méthodes d’essais chimiques .36
9 M: Méthodes d'essais mécaniques .36
10 E: Méthodes d'essais électriques .36
11 N: Méthodes d'essais relatives à l'environnement.36
12 X: Méthodes d'essais diverses .36
Annexe A (informative) Exemples réalisés.38
Annexe B (informative) Tableau de conversion.42
Figure 1 – Schéma de l'appareil d’essai de vieillissement à la vapeur d’eau/à l'oxygène.30
Tableau 1 – Distribution «t» de Student .16

61189-1 © IEC:1997+A1:2001 – 3 –
CONTENTS
FOREWORD.5
INTRODUCTION.9
1 Scope and object .11
2 Normative references.11
3 Accuracy, precision and resolution .11
4 Catalogue of approved test methods .19
5 P: Preparation/conditioning test methods .21
6 V: Visual test methods .37
7 D: Dimensional test methods .37
8 C: Chemical test methods .37
9 M: Mechanical test methods.37
10 E: Electrical test methods .37
11 N: Environmental test methods .37
12 X: Miscellaneous test methods.37
Annex A (informative) Worked examples .39
Annex B (informative) Conversion table.43
Figure 1 – Schematic layout of steam/oxygen ageing test apparatus .31
Table 1 – Student’s "t" distribution.17

– 4 – 61189-1 © CEI:1997+A1:2001
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
––––––––––
MÉTHODES D’ESSAI POUR LES MATÉRIAUX ÉLECTRIQUES,
LES STRUCTURES D’INTERCONNEXION ET LES ENSEMBLES –
Partie 1: Méthodes d’essai générales et méthodologie
AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes Internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques, représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, rapports techniques ou guides et agréés comme tels par les Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
Cette version consolidée de la Norme IEC officielle et de son amendement a été préparée
pour la commodité de l'utilisateur.
La CEI 61189-1 édition 1.1 contient la première édition (1997) [documents 52/635/FDIS et
52/699/RVD] et son amendement 1 (2001) [documents 52/887/FDIS et 52/889/RVD].
Une ligne verticale dans la marge indique où la publication de base a été modifiée par
l'amendement 1.
La Norme internationale CEI 61189-1 a été établie par le comité d'études 52 de la CEI: Circuits
imprimés, en collaboration avec les comités d’études 91: Technique du montage en surface, et
50: Essais d’environnement.
Les annexes A et B sont données uniquement à titre d’information.
La présente norme doit être utilisée conjointement avec les parties suivantes de la CEI 61189,
sous le titre générique Méthodes d’essai pour les matériaux électriques, les structures
d’interconnexion et les ensembles:
Partie 2: Méthodes d'essai des matériaux pour structures d'interconnexion
Partie 3: Méthodes d'essai pour structures d'interconnexion (cartes imprimées)
Partie 4: Méthodes d'essai des composants électroniques caractéristiques de montage
Partie 5: Méthodes d'essai des ensembles de structures d'interconnexion,

61189-1 © IEC:1997+A1:2001 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
––––––––
TEST METHODS FOR ELECTRICAL MATERIALS,
INTERCONNECTION STRUCTURES AND ASSEMBLIES –
Part 1: General test methods and methodology
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical reports or guides and they are accepted by the National Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
This consolidated version of the official IEC Standard and its amendment has been
prepared for user convenience.
IEC 61189-1 edition 1.1 contains the first edition (1997) [documents 52/635/FDIS and
52/699/RVD] and its amendment 1 (2001) [documents 52/887/FDIS and 52/889/RVD].
A vertical line in the margin shows where the base publication has been modified by
amendment 1.
International Standard IEC 61189-1 has been prepared by IEC technical committee 52: Printed
circuits, in cooperation with technical committee 91: Surface mounting technology, and
technical committee 50: Environmental testing.
Annexes A and B are for information only.
This standard should be used in conjunction with the following parts of IEC 61189, under
generic title Test methods for electrical materials, interconnection structures and assemblies:
Part 2: Test methods for materials for interconnection structures
Part 3: Test methods for interconnection structures (printed boards)
Part 4: Test methods for electronic components assembling characteristics
Part 5: Test methods printed board assemblies,

– 6 – 61189-1  CEI:1997+A1:2001
et également la norme suivante:
CEI 60068: Essais d'environnement
Le comité a décidé que le contenu de la publication de base et de son amendement ne sera
pas modifié avant 2005. A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
61189-1 © IEC:1997+A1:2001 – 7 –
and also the following standard:
IEC 60068: Environmental testing
The committee has decided that the contents of the base publication and its amendment will
remain unchanged until 2005. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
– 8 – 61189-1  CEI:1997+A1:2001
INTRODUCTION
La CEI 61189 porte sur les méthodes d'essais applicables aux cartes imprimées et équipées
ainsi que sur la robustesse des matériaux et des composants employés sans tenir compte de
leur mode de fabrication.
Cette norme est divisée en plusieurs parties distinctes qui traitent des informations à l'usage
des concepteurs et des techniciens ou ingénieurs chargés de la méthodologie des essais.
Chacune de ces parties a son but particulier; les méthodes sont groupées en fonction de leur
application et sont numérotées successivement, à mesure de leur élaboration et de leur
publication.
On a repris dans certains cas des méthodes d'essai élaborées par d'autres comités d'études
(le CE 50 par exemple) à partir d'autres normes de la CEI, dans l'intention de fournir à
l'utilisateur un ensemble complet de méthodes d'essai. Ces cas sont mentionnés dans la
méthode d'essai correspondante et, si cette méthode d'essai a subi une légère révision, les
alinéas modifiés sont signalés.
Cette partie de la CEI 61189 comporte des méthodes d'essai applicables aux matériaux utilisés
pour constituer des structures d'interconnexion (cartes imprimées) et des ensembles
électroniques. Ces méthodes sont autonomes et comportent suffisamment de détails et de
descriptions pour que l'uniformité et la reproductibilité des procédures et des méthodologies
d'essai soient assurées.
Les essais qui figurent dans la présente publication sont groupés en fonction du code suivant:
P: méthodes de préparation ou de conditionnement
V: méthodes d'essais visuels
D: méthodes d'essais dimensionnels
C: méthodes d'essais chimiques
M: méthodes d'essais mécaniques
E: méthodes d'essais électriques
N: méthodes d'essais relatives à l'environnement
X: méthodes d'essais divers
Pour faciliter le renvoi aux essais, garder une présentation cohérente et prévoir l'expansion
future, chaque essai est identifié par un numéro (attribué successivement) auquel s'ajoute en
préfixe la lettre (code du groupe) qui correspond au groupe auquel appartient la méthode
d'essai.
Les numéros des méthodes d'essai ne déterminent pas une éventuelle séquence d'essai; cette
responsabilité dépend de la spécification qui impose l'exécution d'une méthode donnée. Dans
la plupart des cas, la spécification appropriée indique aussi les critères d'acceptation et de
rejet.
L'ensemble lettre et numéro donne la référence à utiliser dans la spécification appropriée. Ainsi
«3D02» représente la deuxième méthode d'essai des dimensions exposée dans la présente
publication, CEI 61189-3.
En bref, dans cet exemple, 3 représente la partie de la norme de la CEI (61189-3), D, le
groupe de méthodes et 02, le numéro de l’essai.
L'annexe B donne la liste de toutes les méthodes d'essai de cette norme, ainsi que de celles
qui sont à l'étude. Cette annexe fera l'objet de mises à jour lors de l'introduction de nouveaux
essais.
61189-1 © IEC:1997+A1:2001 – 9 –
INTRODUCTION
IEC 61189 relates to test methods for printed boards and printed board assemblies, as well as
related materials or component robustness, irrespective of their method of manufacture.
The standard is divided into separate parts, covering information for the designer and the test
methodology engineer or technician. Each part has a specific focus; methods are grouped
according to their application and numbered sequentially as they are developed and released.
In some instances test methods developed by other TCs (e.g. TC 50) have been reproduced
from existing IEC standards in order to provide the reader with a comprehensive set of test
methods. When this situation occurs, it will be noted on the specific test method; if the test
method is reproduced with minor revision, those paragraphs that are different are identified.
This part of IEC 61189 contains test methods for evaluating printed boards and other forms of
interconnection structures. The methods are self-contained, with sufficient detail and
description so as to achieve uniformity and reproducibility in the procedures and test
methodologies.
The tests shown in this standard are grouped according to the following principles:
P: preparation/conditioning methods
V: visual test methods
D: dimensional test methods
C: chemical test methods
M: mechanical test methods
E: electrical test methods
N: environmental test methods
X: miscellaneous test methods
To facilitate reference to the tests, to retain consistency of presentation, and to provide for
future expansion, each test is identified by a number (assigned sequentially) added to the
prefix (group code) letter showing the group to which the test method belongs.
The test method numbers have no significance with respect to an eventual test sequence; that
responsibility rests with the relevant specification that calls for the method being performed.
The relevant specification, in most instances, also describes pass/fail criterion.
The letter and number combinations are for reference purposes, to be used by the relevant
specification. Thus "3D02" represents the second dimensional test method described in
this publication IEC 61189-3.
In short, in this example, 3 is the part of IEC standard (61189-3), D is the group of methods,
and 02 is the test number.
A list of all test methods included in this standard, as well as those under consideration is given
in annex B. This annex will be reissued whenever new tests are introduced.

– 10 – 61189-1  CEI:1997+A1:2001
MÉTHODES D’ESSAI POUR LES MATÉRIAUX ÉLECTRIQUES,
LES STRUCTURES D’INTERCONNEXION ET LES ENSEMBLES –
Partie 1: Méthodes d’essai générales et méthodologie
1 Domaine d'application et objet
La présente partie de la CEI 61189 constitue un recueil de méthodes d'essai représentant les
méthodologies et les procédures qui peuvent être appliquées pour essayer les matériaux
utilisés pour fabriquer des structures d'interconnexion (cartes imprimées) et des ensembles.
2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente partie de la CEI 61189.
Au moment de la publication, l’édition indiquée était en vigueur. Tout document normatif est
sujet à révision et les parties prenantes aux accords fondés sur la présente partie de la CEI
61189 sont invitées à rechercher la possibilité d'appliquer l’édition la plus récente des
documents normatifs indiqués ci-après. Les membres de la CEI et de l'ISO possèdent le
registre des Normes Internationales en vigueur.
CEI 60068-1:1988, Essais d'environnement – Première partie: Généralités et guide
CEI 60068-2-3:1969, Essais d'environnement – Deuxième partie: Essais – Essai Ca: Essai
continu de chaleur humide
CEI 60068-2-30:1980, Essais d'environnement – Deuxième partie: Essais – Essai Db et guide:
Essai cyclique de chaleur humide (cycle de 12 + 12 heures)
3 Exactitude, précision et résolution
Les erreurs et les incertitudes sont inhérentes à toutes les méthodes de mesurage. Les
renseignements donnés ci-dessous permettent de faire des évaluations valables de la quantité
d'erreurs et d'incertitudes à prendre en compte.
Les données d'essai poursuivent un certain nombre de buts tels que:
– le contrôle de processus;
– une confiance accrue dans la conformité de la qualité;
– l’arbitrage entre le client et le fournisseur.
Dans n'importe laquelle de ces circonstances, il est essentiel que la confiance puisse être
placée dans les données d'essai en termes de:
– exactitude: étalonnage des instruments et/ou du système d'essai;
– précision: la reproductibilité et l’incertitude dans le mesurage;
– résolution: l'adaptation des instruments et/ou du système à l’essai.

61189-1 © IEC:1997+A1:2001 – 11 –
TEST METHODS FOR ELECTRICAL MATERIALS,
INTERCONNECTION STRUCTURES AND ASSEMBLIES –
Part 1: General test methods and methodology
1 Scope and object
This part of IEC 61189 is a catalogue of test methods representing methodologies and
procedures that can be applied to test materials used for manufacturing interconnection
structures (printed boards) and assemblies.
2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this part of IEC 61189. At the time of publication, the edition indicated
was valid. All normative documents are subject to revision, and parties to agreements based
on this part of IEC 61189 are encouraged to investigate the possibility of applying the most
recent edition of the normative documents indicated below. Members of IEC and ISO maintain
registers of currently valid International Standards.
IEC 60068-1:1988, Environmental testing – Part 1: General and guidance
IEC 60068-2-3:1969, Environmental testing – Part 2: Tests – Test Ca: Damp heat, steady state
IEC 60068-2-30:1980, Environmental testing – Part 2: Tests – Test Db and guidance: Damp
heat, cyclic (12 + 12-hour cycle)
3 Accuracy, precision and resolution
Errors and uncertainties are inherent in all measurement processes. The information given
below enables valid estimates of the amount of error and uncertainty to be taken into account.
Test data serve a number of purposes which include:
– to monitor a process;
– to enhance confidence in quality conformance;
– to arbitrate between customer and supplier.
In any of these circumstances, it is essential that confidence can be placed upon the test data
in terms of:
– accuracy: calibration of the test instruments and/or system;
– precision: the repeatability and uncertainty of the measurement;
– resolution: the suitability of the test instrument and/or system.

– 12 – 61189-1  CEI:1997+A1:2001
3.1 Exactitude
Le régime par lequel l'étalonnage d'usage de l'équipement d'essai est entrepris doit être
clairement déclaré dans la documentation qualité du fournisseur ou de l’organisme conduisant
l'essai et doit satisfaire aux exigences du paragraphe 4.11 de l'ISO 9002.
L'étalonnage doit être conduit par un organisme accrédité auprès d’un institut national ou
international de métrologie. Il convient qu’il y ait une chaîne ininterrompue de raccordement
jusqu’à un étalon national ou international.
Si le raccordement à un étalon national ou international n'est pas possible, les techniques
«inter-laboratoires» peuvent être utilisées et munies de pièces justificatives pour renforcer la
confiance dans l'exactitude du mesurage.
L'intervalle d'étalonnage doit être normalement d'un an. Un équipement qui se trouve
régulièrement en dehors des limites d'exactitude acceptables doit être soumis à des intervalles
d'étalonnage plus courts. Un équipement qui se trouve régulièrement dans des limites
acceptables peut être soumis à des intervalles d'étalonnage assouplis.
Un rapport d'étalonnage et l'historique de la maintenance doivent être gardés pour chaque
instrument. Ces pièces devraient indiquer l'incertitude de la technique d'étalonnage (en ± % de
déviation) afin que ces incertitudes de mesurage puissent être regroupées et évaluées.
Une procédure doit être mise en oeuvre pour résoudre toute situation où un instrument se situe
en dehors des limites d'étalonnage.
3.2 Précision
La loi d'incertitude de toute technique de mesurage est formée d'incertitudes à la fois
systématiques et aléatoires. Toutes les estimations doivent être basées sur un seul niveau de
confiance, le minimum étant de 95 %.
Les incertitudes systématiques sont généralement prédominantes et pourront comprendre
toutes les incertitudes non soumises à des fluctuations aléatoires. Elles comprennent:
– les incertitudes dans l'étalonnage;
– les erreurs dues à l'utilisation d'un instrument dans des conditions différentes de celles
dans lesquelles il a été étalonné;
– les erreurs dans la graduation d'échelle d'un appareil analogique (erreur d'échelle).
Les incertitudes aléatoires proviennent de nombreuses sources, mais peuvent être déduites du
mesurage répété d'un étalon. Il n'est donc pas nécessaire d'isoler les contributions
individuelles. Elles peuvent comprendre:
– des fluctuations aléatoires telles que celles dues aux variations d'un paramètre d'influence.
Typiquement, les changements dans les conditions atmosphériques réduisent la
reproductibilité d'un mesurage;
– une incertitude de mobilité, telle que le réglage d'un pointeur sur un repère conventionnel
ou l’incertitude d’interpolation entre les graduations d'une échelle analogique.

61189-1 © IEC:1997+A1:2001 – 13 –
3.1 Accuracy
The regime by which routine calibration of the test equipment is undertaken shall be clearly
stated in the quality documentation of the supplier or agency conducting the test, and shall
meet the requirements in ISO 9002, subclause 4.11.
The calibration shall be conducted by an agency having accreditation to a national or
international measurement standard institute. There should be an uninterrupted chain of
calibration to a national or international standard.
Where calibration to a national or international standard is not possible, "round robin"
techniques may be used, and documented, to enhance confidence in measurement accuracy.
The calibration interval shall normally be one year. Equipment consistently found to be outside
acceptable limits of accuracy shall be subject to shortened calibration intervals. Equipment
consistently found to be well within acceptable limits may be subject to relaxed calibration
intervals.
A record of the calibration and maintenance history shall be maintained for each instrument.
These records should state the uncertainty of the calibration technique (in ± % deviation) in
order that uncertainties of measurement can be aggregated and determined.
A procedure shall be implemented to resolve any situation where an instrument is found to be
outside calibration limits.
3.2 Precision
The uncertainty budget of any measurement technique is made up of both systematic and
random uncertainties. All estimates shall be based upon a single confidence level, the
minimum being 95 %.
Systematic uncertainties are usually the predominant contributor, and will include all
uncertainties not subject to random fluctuation. These include:
– calibration uncertainties;
– errors due to the use of an instrument under conditions which differ from those under which
it was calibrated;
– errors in the graduation of a scale of an analogue meter (scale shape error).
Random uncertainties result from numerous sources but can be deduced from repeated
measurement of a standard item. Therefore, it is not necessary to isolate the individual
contributions. These may include:
– random fluctuations such as those due to the variation of an influence parameter. Typically,
changes in atmospheric conditions reduce the repeatability of a measurement;
– uncertainty in discrimination, such as setting a pointer to a fiducial mark, or interpolating
between graduations on an analogue scale.

– 14 – 61189-1  CEI:1997+A1:2001
Agrégation des incertitudes: L'addition géométrique (racine carrée de la somme des carrés)
des incertitudes peut être utilisée dans la plupart des cas. L'erreur d'interpolation est
normalement ajoutée séparément et peut être acceptée comme étant 20 % de la différence
entre les graduations les plus fines de l'échelle de l'instrument.
2 2
U = ± ()U + U + U
ts r i
où
U est l'incertitude totale
t
U est l'incertitude systématique
s
U est l'incertitude aléatoire
r
U est l'erreur d'interpolation
i
Détermination des incertitudes aléatoires: L'incertitude aléatoire peut être déterminée par
mesurage répété d'un paramètre et manipulation statistique ultérieure des données mesurées.
La technique suppose que les données présentent une distribution normale (gaussienne).
t ×σ
U =
r
n
où
U est l'incertitude aléatoire
r
n est l'effectif de l'échantillon
t est le point pourcentage de la distribution «t» tiré du paragraphe 3.5 ou des tables
statistiques
σ est l’écart-type (σ )
n-1
3.3 Résolution
Ce qui compte le plus est que l'équipement d'essai utilisé soit capable d'une résolution
suffisante. Les systèmes de mesurage utilisés devraient être capables d'une résolution de
10 % (ou meilleure) de la tolérance sur la limite d'essai.
On peut accepter que certaines technologies puissent admettre une limitation physique sur la
résolution (par exemple: résolution optique).
3.4 Rapport
En plus des exigences détaillées dans la spécification d'essai, le rapport doit fournir des détails
sur:
– la méthode d'essai utilisée;
– l'identité du ou des échantillon(s);
– l'instrumentation d'essai;
– la ou les limite(s) spécifiée(s);
– l'estimation de l'incertitude de mesurage et la ou les limite(s) de fonctionnement résultant
pour l'essai;
– les résultats d'essai détaillés;
– la date de l'essai et la signature des opérateurs.
3.5 Distribution «t» de Student
Le tableau 1 donne les valeurs du facteur «t» pour les niveaux de confiance de 95 % et 99 %,
en fonction du nombre de mesurages. Il est suffisant d'utiliser la limite de 95 % comme dans le
cas des exemples réalisés, décrits dans l'annexe A.

61189-1 © IEC:1997+A1:2001 – 15 –
Aggregation of uncertainties: Geometric addition (root-sum-square) of uncertainties may be
used in most cases. Interpolation error is normally added separately and may be accepted as
being 20 % of the difference between the finest graduations of the scale of the instrument.
2 2
U = ± ()U + U + U
tis r
where
U is the total uncertainty
t
U is the systematic uncertainty
s
U is the random uncertainty
r
U is the interpolation error
i
Determination of random uncertainties: Random uncertainty can be determined by repeated
measurement of a parameter, and subsequent statistical manipulation of the measured data.
The technique assumes that the data exhibits a normal (Gaussian) distribution.
t ×σ
U =
r
n
where
U is random uncertainty
r
n is the sample size
t is the percentage point of the "t" distribution from 3.5, statistical tables
σ is the standard deviation (σ )
n-1
3.3 Resolution
It is paramount that the test equipment used is capable of sufficient resolution. Measurement
systems used should be capable of resolving 10 % (or better) of the test limit tolerance.
It is accepted that some technologies will place a physical limitation upon resolution (e.g.:
optical resolution).
3.4 Report
In addition to requirements detailed in the test specification, the report shall detail:
– the test method used;
– the identity of the sample(s);
– the test instrumentation;
– the specified limit(s);
– an estimate of measurement uncertainty, and resultant working limit(s) for the test;
– the detailed test results;
– the test date, and operators’ signature.
3.5 Student’s "t" distribution
Table 1 gives values of the factor "t" for 95 % and 99 % confidence levels, as a function of the
number of measurements. It is sufficient to use a 95 % limit, as in the case of the worked
examples shown in annex A.
– 16 – 61189-1  CEI:1997+A1:2001
Tableau 1 – Distribution «t» de Student
Effectif de Valeur t Valeur t Effectif de Valeur t Valeur t
l’échantillon 95 % 99 % l’échantillon 95 % 99 %
2 12,7 63,7 14 2,16 3,01
3 4,3 9,92 15 2,14 2,98
4 3,18 5,84 16 2,13 2,95
5 2,78 4,6 17 2,12 2,92
6 2,57 4,03 18 2,11 2,9
7 2,45 3,71 19 2,1 2,88
8 2,36 3,5 20 2,09 2,86
9 2,31 3,36 21 2,08 2,83
10 2,26 3,25 22 2,075 2,82
11 2,23 3,17 23 2,07 2,81
12 2,2 3,11 24 2,065 2,8
13 2,18 3,05 25 2,06 2,79
3.6 Limites d'incertitude suggérées
Les incertitudes cibles suivantes sont suggérées:
a) Tension < 1 kV: ± 1,5 %
b) Tension > 1 kV: ± 2,5 %
c) Courant < 20 A: ± 1,5 %
d) Courant > 20 A: ± 2,5 %
Résistance
e) Terre et continuité: ± 10 %
f) Isolement: ± 10 %
g) Fréquence: ± 0,2 %
Temps
h) Intervalle < 60 s: ± 1 s
i) Intervalle > 60 s: ± 2 %
j) Masse < 10 g: ± 0,5 %
k) Masse de 10 g à 100 g: ± 1 %
l) Masse > 100 g: ± 2 %
m) Force: ± 2 %
n) Dimension < 25 mm: ± 0,5 %
o) Dimension > 25 mm: ± 0,1 mm
p) Température < 100 °C: ± 1,5 %
q) Température > 100 °C: ± 3,5 %
r) Humidité de 30 à 75 % HR: ± 5 % HR
Epaisseurs de la métallisation
s) Méthode de rétrodiffusion: ± 10 %
t) Microsection: ± 2 microns
u) Contamination ionique: ± 10 %

61189-1 © IEC:1997+A1:2001 – 17 –
Table 1 – Student’s "t" distribution
Sample t value t value Sample t value t value
size 95 % 99 % size 95 % 99 %
2 12,7 63,7 14 2,16 3,01
3 4,3 9,92 15 2,14 2,98
4 3,18 5,84 16 2,13 2,95
5 2,78 4,6 17 2,12 2,92
6 2,57 4,03 18 2,11 2,9
7 2,45 3,71 19 2,1 2,88
8 2,36 3,5 20 2,09 2,86
9 2,31 3,36 21 2,08 2,83
10 2,26 3,25 22 2,075 2,82
11 2,23 3,17 23 2,07 2,81
12 2,2 3,11 24 2,065 2,8
13 2,18 3,05 25 2,06 2,79
3.6 Suggested uncertainty limits
The following target uncertainties are suggested:
a) Voltage < 1 kV: ± 1,5 %
b) Voltage > 1 kV: ± 2,5 %
c) Current < 20 A: ± 1,5 %
d) Current > 20 A: ± 2,5 %
Resistance
e) Earth and continuity: ± 10 %
f) Insulation: ± 10 %
g) Frequency: ± 0,2 %
Time
h) Interval < 60 s: ± 1 s
i) Interval > 60 s: ± 2 %
j) Mass < 10 g: ± 0,5 %
k) Mass 10 g – 100 g: ± 1 %
l) Mass > 100 g: ± 2 %
m) Force: ± 2 %
n) Dimension < 25 mm: ± 0,5 %
o) Dimension > 25 mm: ± 0,1 mm
p) Temperature < 100 °C: ± 1,5 %
q) Temperature > 100 °C: ± 3,5 %
r) Humidity 30 – 75 % RH: ± 5 % RH
Plating thicknesses
s) Backscatter method: ± 10 %
t) Microsection: ± 2 microns
u) Ionic contamination: ± 10 %

– 18 – 61189-1  CEI:1997+A1:2001
4 Recueil de méthodes d'essai approuvées
La présente norme donne des méthodes d'essai spécifiques largement détaillées pour
permettre leur mise en oeuvre en renvoyant au minimum à d'autres procédures spécifiques.
L'application de méthodes génériques de conditionnement par exposition recourt à des renvois
aux méthodes des CEI 61189-1 ou CEI 60068, par exemple, qui deviennent partie obligatoire
de la méthode normalisée d'essai lorsqu’elles sont applicables.
Chaque méthode possède son titre propre, son numéro et son état de révision afin de
permettre la tenue à jour et l'amélioration des méthodes d'essai en fonction de l'évolution des
exigences de l'industrie ou des demandes de méthodologies nouvelles. Les méthodes
s'articulent en groupes et en essais individuels.

61189-1 © IEC:1997+A1:2001 – 19 –
4 Catalogue of approved test methods
This standard provides specific test methods in complete detail to permit implementation with
minimal cross-referencing to other specific procedures. The use of generic conditioning
exposures is accomplished in the methods by reference, for example those described in
IEC 61189-1 and IEC 60068, and when applicable, is a mandatory part of the test method
standard.
Each method has its own title, number and revision status to accommodate updating and
improving the methods as industry requirements change or demand new methodology. The
methods are organized in test method groups and individual tests.

– 20 – 61189-1  CEI:1997+A1:2001
5 P: Méthodes d'essai de préparation ou de conditionnement
5.1 Essai 1P01: Préconditionnement en conditions atmosphériques normales
5.1.1 Objet
Stabiliser les conditions de température et d'humidité d'une carte imprimée à tel point qu'on
puisse s'attendre à des résultats significatifs et cohérents.
5.1.2 Spécimen d'essai
Comme spécifié dans la méthode d'essai appropriée.
5.1.3 Appareillage d'essai et matériaux
Chambre climatique close capable de maintenir (23 ± 2) EC et (45 ± 5) % d'humidité relative.
5.1.4 Procédure
Le spécimen d'essai doit être stocké dans les conditions atmosphériques normales pour
mesurages et essais de (23 ± 2) EC et (45 ± 5) % d'humidité relative pendant 24 h.
5.1.5 Rapport
Le rapport doit comprendre:
a) le numéro de l'essai et l’indice de révision;
b) la date de l'essai;
c) l'identification des matériaux d'essai;
d) tout écart par rapport à la présente méthode d’essai.
5.1.6 Informations complémentaires
Aucune
61189-1 © IEC:1997+A1:2001 – 21 –
5 P: Preparation/conditioning test methods
5.1 Test 1P01: Pre-conditioning, standard atmospheric conditions
5.1.1 Object
To stabilize the thermal and humidity conditions of a printed board to such an extent that
significant and consistent results can be expected.
5.1.2 Test specimen
As specified in the relevant test method.
5.1.3 Test apparatus and materials
Enclosed environment chamber capable of maintaining (23 ± 2) °C and (45 ± 5) % RH.
5.1.4 Procedure
The test specimen shall be stored under standard atmospheric conditions for measurements
and tests of (23 ± 2) EC and (45 ± 5) % RH for 24 h.
5.1.5 Report
The report shall include:
a) the test number and revision index;
b) the date of the test;
c) the identification of the test materials;
d) any deviation from this test method.
5.1.6 Additional information
None
– 22 – 61189-1  CEI:1997+A1:2001
5.2 Essai 1P02: Préconditionnement à 125 EEEEC
5.2
...
