IEC 61037:1990

NORME
CEI
INTERNATIONALE
IEC
INTERNATIONAL
Edition 1.2
STANDARD
1998-08
Edition 1:1990 consolidée par les amendements 1:1996 et 2:1998

Edition 1:1990 consolidated with amendments 1:1996 and 2:1998
Comptage de l’électricité –
Tarification et contrôle de charge –
Prescriptions particulières pour récepteurs
électroniques de télécommande centralisée
Electricity metering –
Tariff and load control –
Particular requirements for electronic
ripple control receivers
Numéro de référence
Reference number
CEI / IEC 61037:1990+A.1:1996+A.2:1998

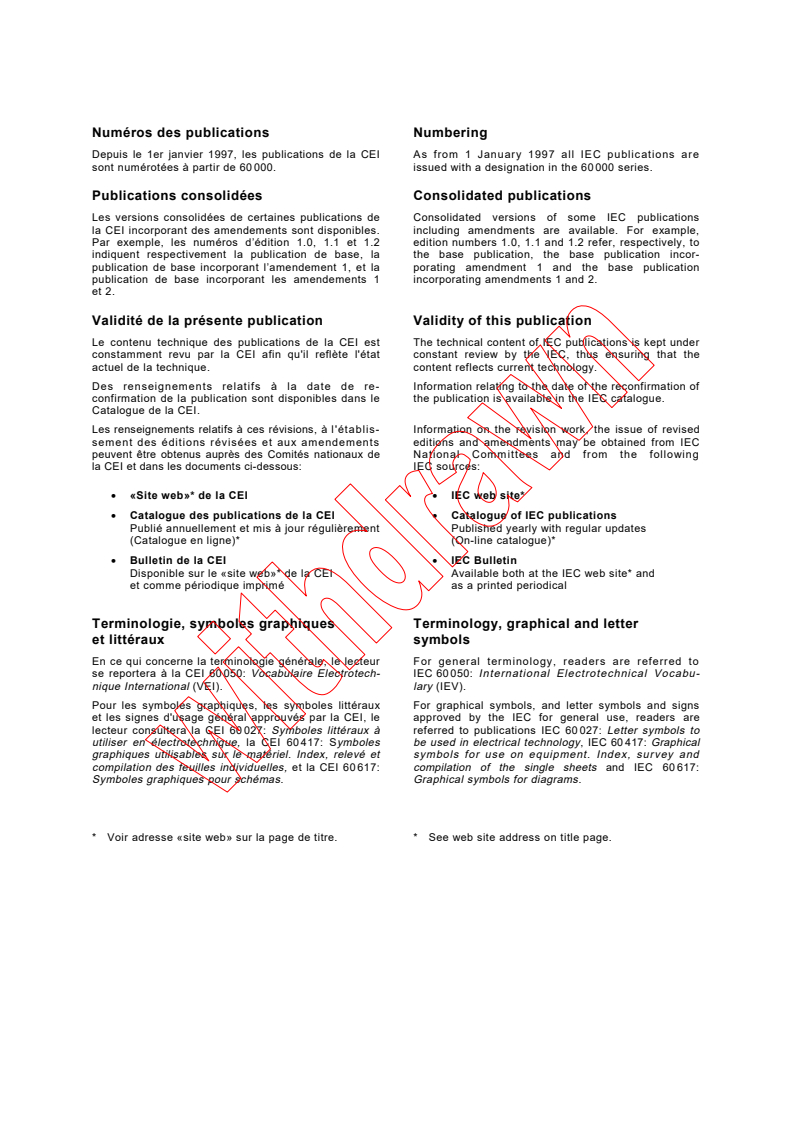

Numéros des publications Numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are

sont numérotées à partir de 60 000. issued with a designation in the 60 000 series.

Publications consolidées Consolidated publications

Les versions consolidées de certaines publications de Consolidated versions of some IEC publications
la CEI incorporant des amendements sont disponibles. including amendments are available. For example,
Par exemple, les numéros d’édition 1.0, 1.1 et 1.2 edition numbers 1.0, 1.1 and 1.2 refer, respectively, to

indiquent respectivement la publication de base, la the base publication, the base publication incor-

publication de base incorporant l’amendement 1, et la porating amendment 1 and the base publication
publication de base incorporant les amendements 1 incorporating amendments 1 and 2.

et 2.
Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept under
constamment revu par la CEI afin qu'il reflète l'état constant review by the IEC, thus ensuring that the
actuel de la technique. content reflects current technology.
Des renseignements relatifs à la date de re- Information relating to the date of the reconfirmation of
confirmation de la publication sont disponibles dans le the publication is available in the IEC catalogue.
Catalogue de la CEI.
Les renseignements relatifs à ces révisions, à l'établis- Information on the revision work, the issue of revised
sement des éditions révisées et aux amendements editions and amendments may be obtained from IEC
peuvent être obtenus auprès des Comités nationaux de National Committees and from the following
la CEI et dans les documents ci-dessous: IEC sources:
• «Site web»* de la CEI • IEC web site*
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour régulièrement Published yearly with regular updates
(Catalogue en ligne)* (On-line catalogue)*
• Bulletin de la CEI • IEC Bulletin
Disponible sur le «site web»* de la CEI Available both at the IEC web site* and
et comme périodique imprimé as a printed periodical
Terminologie, symboles graphiques Terminology, graphical and letter
et littéraux symbols
En ce qui concerne la terminologie générale, le lecteur For general terminology, readers are referred to
se reportera à la CEI 60050: Vocabulaire Electrotech- IEC 60 050: International Electrotechnical Vocabu-
nique International (VEI). lary (IEV).
Pour les symboles graphiques, les symboles littéraux For graphical symbols, and letter symbols and signs
et les signes d'usage général approuvés par la CEI, le approved by the IEC for general use, readers are
lecteur consultera la CEI 60027: Symboles littéraux à referred to publications IEC 60027: Letter symbols to
utiliser en électrotechnique, la CEI 60417: Symboles be used in electrical technology, IEC 60417: Graphical
graphiques utilisables sur le matériel. Index, relevé et symbols for use on equipment. Index, survey and
compilation des feuilles individuelles, et la CEI 60617: compilation of the single sheets and IEC 60617:
Symboles graphiques pour schémas. Graphical symbols for diagrams.

* Voir adresse «site web» sur la page de titre. * See web site address on title page.

NORME
CEI
INTERNATIONALE
IEC
INTERNATIONAL
Edition 1.2
STANDARD
1998-08
Edition 1:1990 consolidée par les amendements 1:1996 et 2:1998

Edition 1:1990 consolidated with amendments 1:1996 and 2:1998
Comptage de l’électricité –
Tarification et contrôle de charge –
Prescriptions particulières pour récepteurs
électroniques de télécommande centralisée
Electricity metering –
Tariff and load control –
Particular requirements for electronic
ripple control receivers
 IEC 1998 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun any form or by any means, electronic or mechanical,
procédé, électronique ou mécanique, y compris la photo- including photocopying and microfilm, without permission in
copie et les microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http: //www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
X
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 61037 © CEI:1990+A.1:1996

+A.2:1998
SOMMAIRE
Pages
AVANT-PROPOS . 4

INTRODUCTION . 6

Articles
1 Domaine d'application . 8

2 Références normatives. 8

3 Définitions. 12
4 Prescriptions . 20
5 Essais et conditions d'essais . 38
Annexes (normatives)
A Relation entre la température de l'air ambiant et l'humidité relative . 62
B Valeurs de référence et valeurs limites des grandeurs d'influence. 64
C Electro-aimant pour l'essai d'influence au champ magnétique d'origine extérieure. 66
D Niveau des harmoniques . 68
E Choix des fréquences pour les essais avec harmoniques. 70
F Combinaison des grandeurs d'influence pour les essais de fonctionnement et
de non-fonctionnement . 72
Annexes(informatives)
G Essais d'acceptation. 74
H Définitions relatives au code. 78
J Exemple d'installation d'essai . 80
K Valeurs des grandeurs d'influence lors des différents essais. 82
Tableaux
1 Distances dans l'air et lignes de fuite pour la plaque à bornes . 24

2 Domaines de température . 26
3 Humidité relative . 28
4 Tensions de coupure assignées . 30
5 Courants de coupure assignés . 30

61037 © IEC:1990+A.1:1996 – 3 –

+A.2:1998
CONTENTS
Page
FOREWORD . 5

INTRODUCTION . 7

Clause
1 Scope . 9

2 Normative references . 9

3 Definitions. 11
4 Requirements. 21
5 Tests and test conditions. 39
Annexes (normative)
A Relationship between ambient air temperature and relative humidity . 63
B Reference and limiting values of the influence quantities . 65
C Electromagnet for testing the influence of externally-produced magnetic fields. 67
D Harmonic levels . 69
E Selection of frequency for tests with harmonics . 71
F Combination of parameters for operation and non-operation tests. 73
Annexes (informative)
G Acceptance tests . 75
H Code terms . 79
J Example of a test configuration . 81
K Values of the influence quantities for the different tests . 83
Tables
1 Clearances and creepage distances for the terminal block . 25
2 Temperature range . 27
3 Relative humidity . 29

4 Rated breaking voltages . 31
5 Rated breaking current . 31

– 4 – 61037 © CEI:1990+A.1:1996

+A.2:1998
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

––––––––––
COMPTAGE DE L'ÉLECTRICITÉ –
TARIFICATION ET CONTRÔLE DE CHARGE –

PRESCRIPTIONS PARTICULIÈRES POUR

RÉCEPTEURS ÉLECTRONIQUES DE TÉLÉCOMMANDE CENTRALISÉE

AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, rapports techniques ou guides et agréés comme tels par les Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 61037 a été établie par le comité d'études 13 de la CEI:
Equipements de mesure de l'énergie électrique et de commande des charges.
La présente version consolidée de la CEI 61037 est issue de la première édition (1990)
[documents 13(BC)1007 et 13(BC)1010], de l'amendement 1 (1996) [documents 13/1091/FDIS
et 13/1108/RVD] et de l'amendement 2 (1998) [documents 13/1152/FDIS et 13/1160/RVD].

Elle porte le numéro d'édition 1.2.
Une ligne verticale dans la marge indique où la publication de base a été modifiée par
l'amendement 1 et l'amendement 2.
Les annexes A, B, C, D, E et F sont normatives.
Les annexes G, H, J et K sont informatives.

61037 © IEC:1990+A.1:1996 – 5 –

+A.2:1998
INTERNATIONAL ELECTROTECHNICAL COMMISSION

–––––––––––
ELECTRICITY METERING –
TARIFF AND LOAD CONTROL –
PARTICULAR REQUIREMENTS FOR ELECTRONIC

RIPPLE CONTROL RECEIVERS
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical reports or guides and they are accepted by the National Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 61037 has been prepared by IEC technical committee 13:
Equipment for electrical energy measurement and load control.
This consolidated version of IEC 61037 is based on the first edition (1990) [documents
13(CO)1007 and 13(CO)1010], its amendment 1 (1996) [documents 13/1091/FDIS and
13/1108/RVD] and amendment 2 (1998) [documents 13/1152/FDIS and 13/1160/RVD].

It bears the edition number 1.2.
A vertical line in the margin shows where the base publication has been modified by
amendment 1 and amendment 2.
The annexes A, B, C, D, E and F are normative.
The annexes G, H, J and K are informative.

– 6 – 61037 © CEI:1990+A.1:1996

+A.2:1998
INTRODUCTION
Les récepteurs de télécommande sont les éléments d'un système de commande à distance

permettant la manoeuvre simultanée d'un grand nombre de récepteurs à partir d'un point

central. Le signal généralement utilisé à cette fin est une tension à fréquence audio

superposée à la fréquence du réseau et codée sous forme d'impulsions permettant l'exécution
d'un grand nombre de fonctions différentes. D'autre formes de signaux, telles que modulation
de fréquence, déformation de la fréquence réseau, etc., peuvent être utilisées. Ces signaux se

propagent à travers le réseau d'alimentation d'électricité, depuis le point d'injection jusqu'aux

points d'installation des récepteurs.
Certaines caractéristiques de tels systèmes, telles que la valeur de la fréquence ou la méthode
de codage, ne sont pas normalisées ici.
Afin de faciliter l'application de la présente norme, il y a lieu d'appliquer les principes suivants:
1) Les prescriptions de la présente norme ne sont pas limitatives. Si cela est absolument
nécessaire, un utilisateur peut ajouter des spécifications techniques supplémentaires dans
son cahier des charges.
Les prescriptions techniques et les essais concernent le fonctionnement général des
récepteurs. Le mode de fonctionnement des éléments fonctionnels n'est pas défini. Ces
prescriptions et essais peuvent cependant faire l'objet d'accords techniques supplé-
mentaires.
2) Les systèmes de télécommande centralisée sont des équipements auxiliaires pour le
fonctionnement d'un réseau. Leur conception est déterminée par les caractéristiques du
réseau et d'autres facteurs. A l'heure actuelle le développement rapide des équipements
électroniques de puissance amène à une augmentation parallèle du taux de distorsion
harmonique de la tension d'alimentation. Les niveaux des harmoniques indiqués dans la
présente norme tiennent compte de ce développement. Ils ne doivent pas être considérés
comme des valeurs acceptables sur le réseau mais comme des valeurs recommandées
pour concevoir et contrôler les récepteurs. Ces niveaux recommandés pourront être
adaptés aux caractéristiques particulières des réseaux considérés.
Les récepteurs conçus pour être utilisés avec des émetteurs existants et ayant une
fréquence de commande égale ou très proche d'une fréquence harmonique n'ont pas
besoin d'être conformes à l'ensemble des prescriptions de la présente norme.

61037 © IEC:1990+A.1:1996 – 7 –

+A.2:1998
INTRODUCTION
Ripple control receivers are components of a system of remote control permitting the

simultaneous operation of a large number of receivers from a central point. The signal

generally used for this purpose is an audio frequency voltage superimposed on the mains

frequency and coded in the form of pulses which can provide a multiplicity of control functions.

Other types of signals, such as frequency modulation, deformation of the mains frequency, etc.
can be used. These signals are propagated through the electricity supply network, from the
injection point to the receiver sites.
Some characteristics of such systems, for example, the value of the frequency or the method
of coding, are not standardized here.
To facilitate the application of this standard the following principles should be applied:
1) The requirements of this standard are not limiting. If it is absolutely unavoidable, a user can
add additional technical requirements in his specification.
The technical requirements and tests relate to the general functioning of the receiver. The
method of operation of the functional elements is not specified. These requirements and
tests may, however, be the subject of additional technical agreements.
2) Ripple control systems are auxiliary equipment for network operation. Their design is
determined by the network characteristics and other factors. At the present time rapid
development of power electronic equipment is leading to a parallel increase in the amount
of harmonic distortion in the supply voltage. The harmonic levels indicated in this standard
take account of this development. They are not to be considered as values that could be
regarded as permissible on the network, but as recommended values for designing and
testing receivers. These recommended levels could be adapted to particular characteristics
of networks under consideration.
Receivers designed for use with existing transmitters, and having a control frequency equal
or very close to a harmonic, need not conform to the whole of the requirements of this
standard.
– 8 – 61037 © CEI:1990+A.1:1996

+A.2:1998
COMPTAGE DE L'ÉLECTRICITÉ –
TARIFICATION ET CONTRÔLE DE CHARGE –

PRESCRIPTIONS PARTICULIÈRES POUR

RÉCEPTEURS ÉLECTRONIQUES DE TÉLÉCOMMANDE CENTRALISÉE

1 Domaine d'application
La présente Norme internationale spécifie les prescriptions relatives aux essais de type des
récepteurs électroniques de télécommande centralisée pour usage à l'intérieur des bâtiments
destinés à recevoir et interpréter des impulsions à fréquence audio unique superposées à la
tension du réseau de distribution d'électricité et à exécuter les manoeuvres correspondantes.
Dans ce système, la fréquence du réseau est généralement utilisée pour synchroniser
l'émetteur et les récepteurs. Ni la fréquence de commande ni le codage ne sont normalisés
dans la présente norme.
La présente norme ne spécifie aucun détail de fabrication interne au récepteur.
Cette norme ne couvre ni les essais d'acceptation ni les essais de conformité. (Néanmoins, un
exemple de ce que peut être un essai d'acceptation est donné en annexe G (informative).)
Cette norme ne couvre pas non plus l'aspect fiabilité, car il n'existe pas de procédures
accélérées susceptibles d'être introduites pour satisfaire cette exigence.
2 Références normatives
Les normes suivantes contiennent des dispositions qui, par suite de la référence qui y est faite,
constituent des dispositions valables pour la présente Norme internationale. Au moment de la
publication, les éditions indiquées étaient en vigueur. Toute norme est sujette à révision et les
parties prenantes aux accords fondés sur la présente Norme internationale sont invitées à
rechercher la possibilité d'appliquer les éditions les plus récentes des normes indiquées ci-
après. Les membres de la CEI et de l'ISO possèdent le registre des Normes internationales en
vigueur.
CEI 60050(301, 302, 303):1983, Vocabulaire Electrotechnique International (VEI). Chapitre
301: Termes généraux concernant les mesures en électricité

CEI 60060: Techniques des essais à haute tension
CEI 60068-2-1:1990, Essais d'environnement – Deuxième partie: Essais. Essai A: Froid
CEI 60068-2-2:1974, Essais d'environnement – Deuxième partie: Essais. Essai B: Chaleur
sèche
CEI 60068-2-6:1982, Essais d'environnement – Deuxième partie: Essais. Essai Fc et guide:
Vibrations (sinusoïdales)
61037 © IEC:1990+A.1:1996 – 9 –

+A.2:1998
ELECTRICITY METERING –
TARIFF AND LOAD CONTROL –
PARTICULAR REQUIREMENTS FOR ELECTRONIC

RIPPLE CONTROL RECEIVERS
1 Scope
This International Standard specifies requirements for the type test of indoor electronic ripple
control receivers for the reception and interpretation of pulses of a single audio frequency
superimposed on the voltage of the electricity distribution network and for the execution of the
corresponding switching operations. In this system the mains frequency is generally used to
synchronize the transmitter and receivers. Neither the control frequency, nor the encoding are
standardized in this standard.
This standard gives no requirements for constructional details internal to the receiver.
This standard does not cover the acceptance tests and the conformity tests. (Nevertheless, an
example of what could be an acceptance test is given in annex G (informative).)
The reliability aspect also is not covered in this standard as there are no short term procedures
available which would fit into type test documents to satisfactorily check this requirement.
2 Normative references
The following standards contain provisions which, through reference in this text, constitute
provisions of this International Standard. At the time of publication, the editions indicated were
valid. All standards are subject to revision, and parties to agreements based on this
International Standard are encouraged to investigate the possibility of applying the most recent
editions of the standards indicated below. Members of IEC and ISO maintain registers of
currently valid International Standards.
IEC 60050(301, 302, 303):1983, International Electrotechnical Vocabulary (IEV), Chapter 301:
General terms on measurements in electricity
IEC 60060: High-voltage test techniques

IEC 60068-2-1:1990, Environmental testing – Part 2: Tests – Tests A: Cold
IEC 60068-2-2:1974, Environmental testing – Part 2: Tests. Tests B: Dry Heat
IEC 60068-2-6:1982, Environmental testing – Part 2: Tests. Test Fc and guidance: Vibration
(sinusoidal)
– 10 – 61037 © CEI:1990+A.1:1996

+A.2:1998
CEI 60068-2-27:1987, Essais d'environnement – Deuxième partie: Essais. Essai Ea et guide:
Chocs
CEI 60068-2-30:1980, Essais d'environnement – Deuxième partie: Essais. Essai Db et guide:
Essai cyclique de chaleur humide (cycle de 12 + 12 heures)

CEI 60085:1984, Evaluation et classification thermiques de l'isolation électrique

CEI 60269-3:1987, Fusibles basse tension – Troisième partie: Règles supplémentaires pour les
fusibles destinés à être utilisés par les personnes non qualifiées (fusibles pour usages
essentiellement domestiques et analogues)
CEI 60410:1973, Plans et règles d'échantillonnage pour les contrôles par attributs
1)
CEI 60417-2, — Symboles graphiques utilisables sur le matériel – Partie 2: Dessins originaux
CEI 60529:1989, Degrés de protection procurés par les enveloppes (Code IP)
CEI 60695-2-1/1:1994, Essais relatifs aux risques du feu – Partie 2: Méthodes d’essai –
Section 1/feuille 1: Essai au fil incandescent sur produits finis et guide
CEI 60721-3-3:1994, Classification des conditions d’environnement – Partie 3: Classification
des groupements des agents d’environnement et de leurs sévérités – Section 3: Utilisation à
poste fixe, protégé contre les intempéries
CEI 60817:1984, Appareil d'essai de choc à ressort et son étalonnage
CEI 61000-4-2:1995, Compatibilité électromagnétique (CEM) – Partie 4: Techniques d'essai et
de mesure – Section 2: Essai d'immunité aux décharges électrostatiques – Publication
2)
fondamentale en CEM
CEI 61000-4-3:1995, Compatibilité électromagnétique (CEM) – Partie 4: Techniques d'essai et
de mesure – Section 3: Essai d'immunité aux champs électromagnétiques rayonnés aux
fréquences radioélectriques
CEI 61000-4-4:1995, Compatibilité électromagnétique (CEM) – Partie 4: Techniques d’essai et
de mesure – Section 4: Essai d’immunité aux transitoires électriques rapides en salves –
Publication fondamentale en CEM
CEI/CISPR 22:1993, Limites et méthodes de mesure des caractéristiques de perturbations

radioélectriques produites par les appareils de traitement de l'information
–––––––––
1)
A publier.
2)
La Norme internationale CEI 61000-4-2 remplace (et est techniquement équivalente) à la CEI 60801-2:1991,
Compatibilité électromagnétique pour les matériels de mesure et de commande dans les processus industriels –
Partie 2: Prescriptions relatives aux décharges électrostatiques.

61037 © IEC:1990+A.1:1996 – 11 –

+A.2:1998
IEC 60068-2-27:1987, Environmental testing – Part 2: Tests. Test Ea and guidance: Shock

IEC 60068-2-30:1980, Environmental testing – Part 2: Tests. Test Db and guidance: Damp

heat, cyclic (12 + 12-hour cycle)

IEC 60085:1984, Thermal evaluation and classification of electrical insulation

IEC 60269-3:1987, Low voltage fuses – Part 3: Supplementary requirements for fuses for use

by unskilled persons (fuses mainly for household and similar applications)

IEC 60410:1973, Sampling plans and procedures for inspection by attributes
1)
IEC 60417-2,  Graphical symbols for use on equipment – Part 2: Symbol originals
IEC 60529:1989, Classification of degrees of protection provided by enclosures (IP Code)
IEC 60695-2-1/1:1994, Fire hazard testing – Part 2: Test methods – Section 1/Sheet 1: Glow-
wire end-product test and guidance
IEC 60721-3-3:1994, Classification of environmental conditions – Part 3: Classification of
groups of environmental parameters and their severities – Section 3: Stationary use at
weatherprotected locations
IEC 60817:1984, Spring-operated impact-test apparatus and its calibration
IEC 61000-4-2:1995, Electromagnetic compatibility (EMC) – Part 4: Testing and measurement
2)
techniques – Section 2: Electrostatic discharge immunity test – Basic EMC publication
IEC 61000-4-3:1995, Electromagnetic compatibility (EMC) – Part 4: Testing and measurement
techniques – Section 3: Radiated, radio-frequency, electromagnetic field immunity test
IEC 61000-4-4:1995, Electromagnetic compatibility (EMC) – Part 4: Testing and measurement
techniques – Section 4: Electrical fast transient/burst immunity test – Basic EMC publication
IEC/CISPR 22:1993, Limits and methods of measurement of radio disturbance characteristics
of information technology equipment

–––––––––––
1)
To be published.
2)
International Standard IEC 61000-4-2 replaces (and is technically equivalent to) IEC 60801-2:1991,
Electromagnetic compatibility for industrial-process measurement and control equipment – Part 2: Electrostatic
discharge requirement
– 12 – 61037 © CEI:1990+A.1:1996

+A.2:1998
3 Définitions
Pour les besoins de la présente Norme internationale, les définitions suivantes s'appliquent:

3.1 Définitions générales
3.1.1 récepteur électronique de télécommande centralisée: Appareil comprenant un circuit

électronique d'entrée et de décodage destiné à la réception et au traitement des impulsions à

fréquence audio unique superposée à la tension d'un réseau de distribution d'électricité et à

l'exécution des opérations de commutation correspondantes.

3.1.2 récepteur de télécommande normal: Récepteur pour montage sur un panneau
d'équipement, sur un panneau de comptage ou un sur rail d'instruments (ou qui fait partie du
compteur lui-même).
3.1.3 récepteur de télécommande spécial: Récepteur destiné à des applications
particulières, par exemple l'éclairage public.
3.1.4 tension d'alimentation assignée (U ): Valeur de la tension d'alimentation pour
n
laquelle le récepteur est conçu.
3.1.5 fréquence d'alimentation assignée (f ): Valeur de la fréquence d'alimentation pour
n
laquelle le récepteur est conçu.
3.2 Définitions relatives aux éléments fonctionnels
3.2.1 circuit d'entrée: Elément fonctionnel qui sépare les signaux de commande de la
tension d'alimentation et les envoie au circuit de décodage.
3.2.1.1 tension de commande assignée (U ): Tension à fréquence audio superposée à la
s
tension du système de distribution. Dans cette norme la valeur utilisée est sa valeur efficace en
régime permanent, exprimée en pourcentage de la tension d'alimentation assignée U du
n
récepteur.
3.2.1.2 tension de fonctionnement (U ): Valeur minimale de la tension de commande qui,
f
dans des conditions prescrites, est suffisante pour assurer le bon fonctionnement des
récepteurs, le message étant codé suivant le système considéré.
3.2.1.3 U : Valeur maximale de la tension de commande
tension de non-fonctionnement ( )
nf
pour laquelle, dans des conditions prescrites, les récepteurs ne fonctionnent pas, le message

étant codé suivant le système considéré.
3.2.1.4 tension de commande maximale (U ): Valeur maximale de la tension de
max
commande qui, dans des conditions prescrites, assure le bon fonctionnement des récepteurs
qui reçoivent un message codé selon le système considéré.
3.2.1.5 fréquence de commande assignée (f ): Fréquence de la tension de commande pour
s
laquelle le récepteur est conçu.

61037 © IEC:1990+A.1:1996 – 13 –

+A.2:1998
3 Definitions
For the purposes of this International Standard, the following definitions apply.

3.1 General definitions
3.1.1 electronic ripple control receiver: Instrument with a solid state input and decoder

circuit for the reception and interpretation of pulses of a single audio frequency superimposed

on the voltage of an electricity distribution network and for the execution of the corresponding

switching operations.
3.1.2 standard receiver: Receiver for mounting on an equipment board, a meter board or
instrument rail (or which is a part of the meter).
3.1.3 special receiver: Receiver intended for particular applications, for example street
lighting receivers.
3.1.4 rated supply voltage (U ): Value of the supply voltage for which the receiver is
n
designed.
3.1.5 rated supply frequency (f ): Value of the supply frequency for which the receiver is
n
designed.
3.2 Definitions related to the functional elements
3.2.1 input element: Functional element that separates the control signals from the supply
voltage and transmits them to the decoding element.
3.2.1.1 U : Audio-frequency voltage superimposed on the supply
rated control voltage ( )
s
system voltage. Throughout this standard its steady r.m.s. value is used and is expressed as a
percentage of the rated supply voltage U of the receiver.
n
3.2.1.2 operate voltage (U ): Minimum value of the control voltage that, under prescribed
f
conditions, is sufficient to ensure correct operation of the receivers, the message being coded
according to the system considered.
3.2.1.3 non-operate voltage (U ): Maximum value of the control voltage for which, under
nf
prescribed conditions, the receivers do not operate, the message being coded according to the
system considered.
3.2.1.4 maximum control voltage (U ): Maximum value of the control voltage that, under
max
prescribed conditions, ensures correct operation of the receivers receiving a message coded
according to the system considered.
3.2.1.5 rated control frequency (f ): Frequency of the control voltage for which the receiver
s
is designed.
– 14 – 61037 © CEI:1990+A.1:1996

+A.2:1998
3.2.2 Code et circuit de décodage

3.2.2.1 code: Séquence d'un nombre donné de positions d'impulsions ayant une durée de

cycle spécifiée.
NOTE 1– Des exemples de diagrammes de temps pour différents codes de télécommande sont donnés en

annexe H (informative).
NOTE 2 – Chaque position d'impulsion est désignée par un numéro.

3.2.2.2 circuit de décodage: Circuit qui identifie, à partir des signaux reçus par le circuit

d'entrée, ceux qui correspondent aux commandes pour lesquelles il est réglé et qui transmet
l'information appropriée à l'élément de sortie.
A cette fin le circuit de décodage vérifie la présence et, éventuellement, l'absence des
impulsions d'information aux positions pour lesquelles il est réglé.
3.2.2.3 position d'impulsion: Position dans le code de télécommande où une impulsion peut
être présente ou absente.
3.2.2.4 impulsion de démarrage: Première impulsion du code, destinée à lancer l'opération
de décodage du récepteur.
NOTE – Elle est généralement désignée par le numéro 0.
3.2.2.5 impulsion d'information: Impulsion présente dans l'une des positions du code après
l'impulsion de démarrage. Elle est désignée par le numéro de sa position.
3.2.2.6 pas des impulsions: Intervalle de temps entre le début de l'impulsion de démarrage,
ou d'une impulsion d'information, et le début de l'impulsion d'information suivante dans le code
de télécommande.
NOTE – Un pas d'impulsion comprend une impulsion de durée définie par le code, plus éventuellement une période
de repos associée.
3.2.2.7 message: Combinaison de l'impulsion de démarrage et d'un certain nombre
d'impulsions d'information représentant une ou plusieurs commandes.
3.2.2.8 ordre: Instruction aux récepteurs réglés selon cette commande d'effectuer une
certaine opération sur l'élément de sortie.
NOTE – L'ordre est généralement caractérisé par la présence ou par l'absence d'une ou de plusieurs impulsions
d'information.
3.2.2.9 durée du cycle: Intervalle de temps séparant le début de l'impulsion de démarrage du

retour normal du récepteur à l'état de repos.
3.2.3 élément de sortie: Elément comportant un ou plusieurs interrupteurs commandés selon
les informations reçues du circuit de décodage.
3.2.3.1 tension de coupure assignée (U ): Valeur de la tension pour laquelle un interrupteur
c
de sortie est étudié.
3.2.3.2 courant de coupure assigné (I ): Valeur du courant pour lequel un interrupteur de
c
sortie est étudié et qui peut l'établir, le supporter en permanence et le couper dans des
conditions spécifiées.
61037 © IEC:1990+A.1:1996 – 15 –

+A.2:1998
3.2.2 Code and decoding element

3.2.2.1 code: Sequence of a given number of pulse positions having a specified cycle

duration.
NOTE 1 – Examples of time diagrams for ripple control codes are given in annex H (informative).

NOTE 2 – Each pulse position is designated by a number.

3.2.2.2 decoding element: Element that identifies, from the signals received from the input

element, those corresponding to the commands for which it is adjusted and that transmits the

appropriate information to the output element.

For this purpose the decoding element checks the presence and, possibly, the absence of
information pulses at the positions for which it is adjusted.
3.2.2.3 pulse position: Position in the ripple control code where an information pulse may be
present or absent.
3.2.2.4 starting pulse: First pulse of the code, which is intended to start the decoding
operation of the receiver.
NOTE – It is generally designed by the number 0.
3.2.2.5 information pulse: Pulse present at one of the positions in the code after the starting
pulse. It is designated by the number of its position.
3.2.2.6 pulse interval: Interval of time between the beginning of the starting pulse or an
information pulse, and the beginning of the following information pulse in the ripple control
code.
NOTE – A pulse interval comprises a pulse of a length according to the coding system, plus, possibly, an
associated pause.
3.2.2.7 message: Combination of the starting pulse and a certain number of information
pulses representing one or more commands.
3.2.2.8 command: Instruction to those receivers adjusted to that command to carry out a
certain operation on the output element.
NOTE – It is generally characterized by the presence or absence of one or more information pulses.
3.2.2.9 cycle duration: Interval of time between the beginning of the start pulse and the
normal return of the receiver to its quiescent state.

3.2.3 output element: Element comprising one or more switches controlled according to the
information provided by the decoding element.
3.2.3.1 rated breaking voltage (U ): Value of the voltage for which a switch is designed.
c
3.2.3.2 rated breaking current (I ): Value of current for which a switch is designed and
c
which it can close, carry continuously and break under specified conditions.

– 16 – 61037 © CEI:1990+A.1:1996

+A.2:1998
3.2.3.3 courant total maximum (I ): Valeur du courant total que l'ensemble des
tot
interrupteurs de sortie du récepteur peut supporter en permanence simultanément dans des
conditions spécifiées.
3.2.3.4 manoeuvre: Double changement d'état d'un élément de sortie, fermeture suivie d'une
ouverture ou vice versa.
3.3 Définitions des éléments mécaniques

3.3.1 socle: Partie arrière du boîtier du récepteur servant généralement à sa fixation et sur

laquelle sont montés les cartes électroniques, les éléments de sortie, les bornes ou la plaque à

bornes et le couvercle.
3.3.2 couvercle: Partie avant du boîtier du récepteur, constituée soit de matière
transparente, soit de matière opaque.
3.3.3 boîtier: Ensemble formé du socle et du couvercle.
3.3.4 partie conductrice accessible: Partie conductrice avec laquelle le doigt d'épreuve
normalisé peut entrer en contact lorsque le récepteur est installé prêt à l'emploi.
3.3.5 borne de terre de protection: Borne connectée aux parties conductrices accessibles
d'un récepteur, à des fins de sécurité.
3.3.6 plaque à bornes: Support en matière isolante groupant tout ou partie des bornes du
récepteur.
3.3.7 couvre-bornes: Couvercle qui recouvre les bornes et, généralement, les extrémités
des fils ou des câbles connectés à ces bornes.
3.3.8 distance dans l'air: Distance la plus courte, mesurée dans l'air, entre deux parties
conductrices.
3.3.9 ligne de fuite: Distance la plus courte, mesurée sur la surface de l'isolant, entre deux
parties conductrices.
3.4 Définitions relatives à l'isolation
3.4.1 isolation principale: Isolation des parties actives, destinée à assurer la protection
principale contre les chocs électriques.

NOTE – L'isolation principale ne comprend pas nécessairement l'isolation exclusivement utilisée à des fins
fonctionnelles.
3.4.2 isolation supplémentaire: Isolation indépendante prévue en plus de l'isolation
principale, en vue d'assurer la protection contre les chocs électriques en cas de défaut de
l'isolation principale.
3.4.3 isolation double: Isolation comprenant à la fois une isolation principale et une isolation
supplémentaire.
3.4.4 isolation renforcée: Système d'isolation unique des parties actives, assurant un degré
de protection contre les chocs électriques équivalent à une isolation double.
NOTE – L'expression «système d'isolation» ne sous-entend pas que l'isolation doive se composer d'une pièce
homogène. Le système peut comporter plusieurs couches qui ne peuvent être essayées séparément comme
isolation supplémentaire ou principale.

61037 © IEC:1990+A.1:1996 – 17 –

+A.2:1998
3.2.3.3 maximum total current (I ): Value of total current that all the output switches of a
tot
receiver can carry continuously at the same time under specified conditions.

3.2.3.4 operation: Pair of changes of state of an output element, closure followed by opening

or vice versa.
3.3 Definitions of mechanical elements

3.3.1 base: Back of the receiver by which it is generally fixed and to which are attached the
electronic board(s), the output element(s), the terminals or the terminal block and the cover.

3.3.2 cover: Enclosure on the front of the receiver, made either of transparent or opaque
material.
3.3.3 case: Comprises the base and the cover.
3.3.4 accessible conductive part: Conductive part which can be touched by the standard
test finger when the receiver is installed and ready for use.
3.3.5 protective earth terminal: Terminal connected to accessible conductive parts of a
receiver for safety purposes.
3.3.6 terminal block: Support made of insulating material on which all or some of the
terminals of the receiver are grouped together.
3.3.7 terminal cover: Cover which covers the receiver terminals and, generally, the ends of
the external w
...
