IEC TS 62056-41:1998

RAPPORT
CEI
TECHNIQUE
IEC
62056-41
TECHNICAL
Première édition
REPORT
First edition
1998-11
Comptage de l'électricité – Echange de données
pour la lecture des compteurs, le contrôle
des tarifs et de la charge –
Partie 41:
Echange de données sur réseaux larges:
Réseau téléphonique public commuté (RTPC)
avec protocole LIAISON+
Electricity metering – Data exchange for
meter reading, tariff and load control –
Part 41:
Data exchange using wide area networks:
Public switched telephone network (PSTN)
with LINK+ protocol
Numéro de référence
Reference number
CEI/IEC 62056-41:1998
Numéros des publications Numbering
Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are issued
sont numérotées à partir de 60000. with a designation in the 60000 series.
Publications consolidées Consolidated publications
Les versions consolidées de certaines publications de Consolidated versions of some IEC publications
la CEI incorporant les amendements sont disponibles. including amendments are available. For example,
Par exemple, les numéros d’édition 1.0, 1.1 et 1.2 edition numbers 1.0, 1.1 and 1.2 refer, respectively, to
indiquent respectivement la publication de base, la the base publication, the base publication
publication de base incorporant l’amendement 1, et la incorporating amendment 1 and the base publication
publication de base incorporant les amendements 1 incorporating amendments 1 and 2.
et 2.
Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept under
constamment revu par la CEI afin qu'il reflète l'état constant review by the IEC, thus ensuring that the
actuel de la technique. content reflects current technology.
Des renseignements relatifs à la date de Information relating to the date of the reconfirmation of
reconfirmation de la publication sont disponibles dans the publication is available in the IEC catalogue.
le Catalogue de la CEI.
Les renseignements relatifs à des questions à l’étude et Information on the subjects under consideration and
des travaux en cours entrepris par le comité technique work in progress undertaken by the technical
qui a établi cette publication, ainsi que la liste des committee which has prepared this publication, as well
publications établies, se trouvent dans les documents ci- as the list of publications issued, is to be found at the
dessous: following IEC sources:
• «Site web» de la CEI* • IEC web site*
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour régulièrement Published yearly with regular updates
(Catalogue en ligne)* (On-line catalogue)*
• Bulletin de la CEI • IEC Bulletin
Disponible à la fois au «site web» de la CEI* et Available both at the IEC web site* and as a
comme périodique imprimé printed periodical
Terminologie, symboles graphiques Terminology, graphical and letter
et littéraux symbols
En ce qui concerne la terminologie générale, le lecteur For general terminology, readers are referred to
se reportera à la CEI 60050: Vocabulaire Electro- IEC 60050: International Electrotechnical Vocabulary
technique International (VEI). (IEV).
Pour les symboles graphiques, les symboles littéraux For graphical symbols, and letter symbols and signs
et les signes d'usage général approuvés par la CEI, le approved by the IEC for general use, readers are
lecteur consultera la CEI 60027: Symboles littéraux à referred to publications IEC 60027: Letter symbols to
utiliser en électrotechnique, la CEI 60417: Symboles be used in electrical technology, IEC 60417: Graphical
graphiques utilisables sur le matériel. Index, relevé et symbols for use on equipment. Index, survey and
compilation des feuilles individuelles, et la CEI 60617: compilation of the single sheets and IEC 60617:
Symboles graphiques pour schémas. Graphical symbols for diagrams.
* Voir adresse «site web» sur la page de titre. * See web site address on title page.

RAPPORT
CEI
TECHNIQUE – TYPE 2
IEC
62056-41
TECHNICAL
Première édition
REPORT – TYPE 2
First edition
1998-11
Comptage de l'électricité – Echange de données
pour la lecture des compteurs, le contrôle
des tarifs et de la charge –
Partie 41:
Echange de données sur réseaux larges:
Réseau téléphonique public commuté (RTPC)
avec protocole LIAISON+
Electricity metering – Data exchange for
meter reading, tariff and load control –
Part 41:
Data exchange using wide area networks:
Public switched telephone network (PSTN)
with LINK+ protocol
 IEC 1998 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun any form or by any means, electronic or mechanical,
procédé, électronique ou mécanique, y compris la photo- including photocopying and microfilm, without permission in
copie et les microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http: //www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
PRICE CODE W
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 62056-41 © CEI:1998

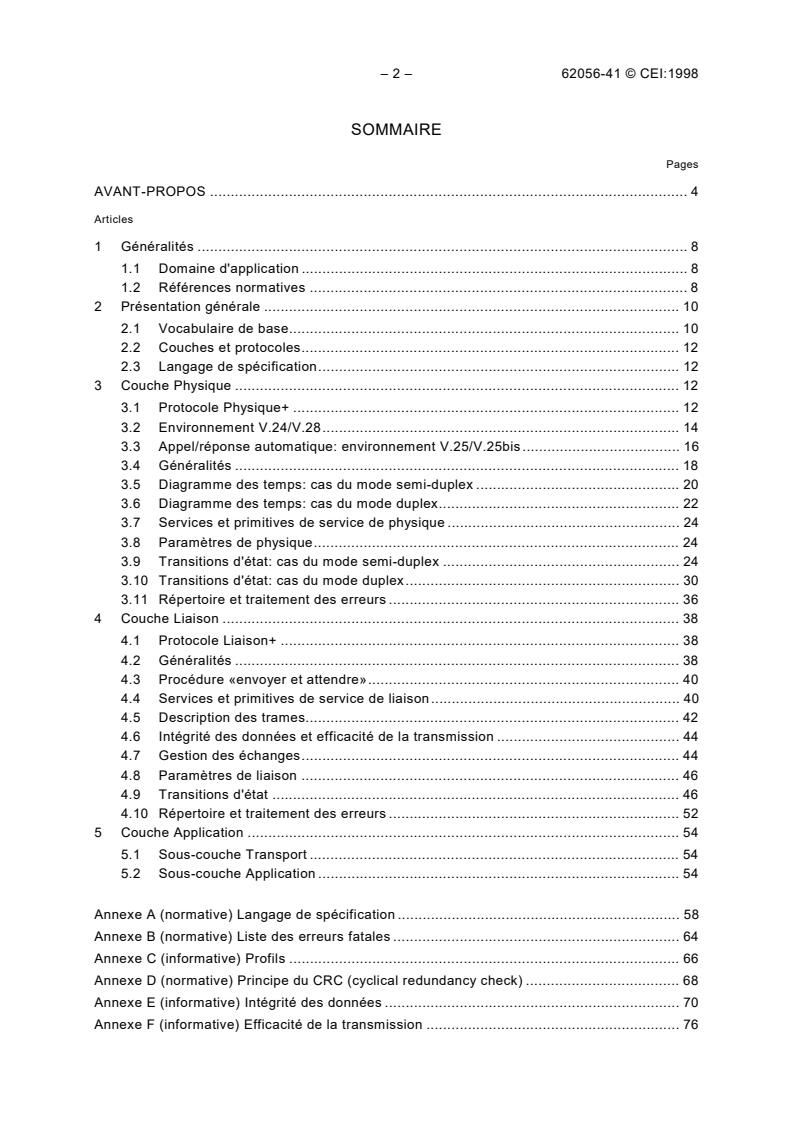

SOMMAIRE
Pages
AVANT-PROPOS . 4
Articles
1 Généralités . 8
1.1 Domaine d'application . 8
1.2 Références normatives . 8
2 Présentation générale . 10
2.1 Vocabulaire de base. 10
2.2 Couches et protocoles. 12
2.3 Langage de spécification. 12
3 Couche Physique . 12
3.1 Protocole Physique+ . 12
3.2 Environnement V.24/V.28. 14
3.3 Appel/réponse automatique: environnement V.25/V.25bis. 16
3.4 Généralités . 18
3.5 Diagramme des temps: cas du mode semi-duplex . 20
3.6 Diagramme des temps: cas du mode duplex. 22
3.7 Services et primitives de service de physique . 24
3.8 Paramètres de physique. 24
3.9 Transitions d'état: cas du mode semi-duplex . 24
3.10 Transitions d'état: cas du mode duplex. 30
3.11 Répertoire et traitement des erreurs . 36
4 Couche Liaison . 38
4.1 Protocole Liaison+ . 38
4.2 Généralités . 38
4.3 Procédure «envoyer et attendre». 40
4.4 Services et primitives de service de liaison. 40
4.5 Description des trames. 42
4.6 Intégrité des données et efficacité de la transmission . 44
4.7 Gestion des échanges. 44
4.8 Paramètres de liaison . 46
4.9 Transitions d'état . 46
4.10 Répertoire et traitement des erreurs . 52
5 Couche Application . 54
5.1 Sous-couche Transport . 54
5.2 Sous-couche Application . 54
Annexe A (normative) Langage de spécification . 58
Annexe B (normative) Liste des erreurs fatales . 64
Annexe C (informative) Profils . 66
Annexe D (normative) Principe du CRC (cyclical redundancy check) . 68
Annexe E (informative) Intégrité des données . 70
Annexe F (informative) Efficacité de la transmission . 76

62056-41 © IEC:1998 – 3 –
CONTENTS
Page
FOREWORD . 5
Clause
1 General. 9
1.1 Scope . 9
1.2 Normative references. 9
2 General description . 11
2.1 Basic vocabulary. 11
2.2 Layers and protocols . 13
2.3 Specification language . 13
3 Physical layer.13
3.1 Physical+ protocol. 13
3.2 V.24/V.28 environment . 15
3.3 Automatic call/answer: V.25/V.25bis environment . 17
3.4 General information. 19
3.5 Timing diagram: half-duplex mode. 21
3.6 Timing diagram: full-duplex mode. 23
3.7 Physical services and service primitives . 25
3.8 Physical parameters. 25
3.9 State transitions: half-duplex mode. 25
3.10 State transitions: full-duplex mode. 31
3.11 List and processing of errors . 37
4 Data Link layer . 39
4.1 Link+ protocol . 39
4.2 General information. 39
4.3 "Send and wait" procedure . 41
4.4 Data link services and service primitives . 41
4.5 Frame description . 43
4.6 Data integrity and transmission efficiency . 45
4.7 Management of exchanges. 45
4.8 Data link parameters . 47
4.9 State transitions . 47
4.10 List and processing of errors . 53
5 Application layer. 55
5.1 Transport sublayer . 55
5.2 Application sublayer . 55
Annex A (normative) Specification language . 59
Annex B (normative) List of fatal errors . 65
Annex C (informative) Profiles . 67
Annex D (normative) Principle of the cyclical redundancy check (CRC) . 69
Annex E (informative) Data integrity. 71
Annex F (informative) Transmission efficiency . 77

– 4 – 62056-41 © CEI:1998
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
––––––––––––––
COMPTAGE DE L’ÉLECTRICITÉ – ÉCHANGE DE DONNÉES
POUR LA LECTURE DES COMPTEURS, LE CONTRÔLE DES TARIFS
ET DE LA CHARGE –
Partie 41: Echange de données sur réseaux larges: Réseau téléphonique
public commuté (RTPC) avec protocole LIAISON+
AVANT-PROPOS
1) La CEI (Commission Électrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, rapports techniques, spécifications techniques ou guides et agréés comme tels par les Comités
nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments du présent rapport technique peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La tâche principale des comités d'études de la CEI est d'élaborer des Normes internationales.
Exceptionnellement, un comité d'études peut proposer la publication d'un rapport technique de
l'un des types suivants:
• type 1, lorsque, en dépit de maints efforts, l'accord requis ne peut être réalisé en faveur de
la publication d'une Norme internationale;
• type 2, lorsque le sujet en question est encore en cours de développement technique ou
lorsque, pour une raison quelconque, la possibilité d'un accord pour la publication d'une
Norme internationale peut être envisagée pour l'avenir mais pas dans l'immédiat;
• type 3, lorsqu'un comité d'études a réuni des données de nature différente de celles qui
sont normalement publiées comme Normes internationales, cela pouvant comprendre, par
exemple, des informations sur l'état de la technique.
Les rapports techniques de types 1 et 2 font l'objet d'un nouvel examen trois ans au plus tard
après leur publication afin de décider éventuellement de leur transformation en Normes
internationales. Les rapports techniques de type 3 ne doivent pas nécessairement être révisés
avant que les données qu'ils contiennent ne soient plus jugées valables ou utiles.

62056-41 © IEC:1998 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
––––––––––––
ELECTRICITY METERING – DATA EXCHANGE FOR METER READING,
TARIFF AND LOAD CONTROL –
Part 41: Data exchange using wide area networks: Public switched
telephone network (PSTN) with LINK+ protocol
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical reports or guides and they are accepted by the National Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
The main task of IEC technical committees is to prepare International Standards. In
exceptional circumstances, a technical committee may propose the publication of a technical
report of one of the following types:
• type 1, when the required support cannot be obtained for the publication of an International
Standard, despite repeated efforts;
• type 2, when the subject is still under technical development or where for any other reason
there is the future but not immediate possibility of an agreement on an International
Standard;
• type 3, when a technical committee has collected data of a different kind from that which is
normally published as an International Standard, for example “state of the art”.
Technical reports of types 1 and 2 are subject to review within three years of publication to
decide whether they can be transformed into International Standards. Technical reports of
type 3 do not necessarily have to be reviewed until the data they provide are considered to be
no longer valid or useful.
– 6 – 62056-41 © CEI:1998
La CEI 62056-41, rapport technique de type 2, a été établie par le comité d’études 13 de la
CEI: Equipements de mesure de l’énergie électrique et de commande des charges.
Le texte de ce rapport technique est issu des documents suivants:
Projet de comité Rapport de vote
13/1130/CDV 13/1166/RVC
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de ce rapport technique.
Le présent document est publié dans la série des rapports techniques de type 2
(conformément au paragraphe G.3.2.2 de la partie 1 des Directives ISO/CEI) comme «norme
prospective d’application provisoire» dans le domaine de l’échange de données pour la lecture
des compteurs, le contrôle des tarifs et de la charge, car il est urgent d’avoir des indications
sur la meilleure façon d’utiliser les normes dans ce domaine afin de répondre à un besoin
déterminé.
Ce document ne doit pas être considéré comme une «Norme internationale». Il est proposé
pour une mise en œuvre provisoire, dans le but de recueillir des informations et d’acquérir de
l’expérience quant à son application pratique. Il est de règle d’envoyer les observations
éventuelles relatives au contenu de ce document au Bureau Central de la CEI.
Il sera procédé à un nouvel examen de ce rapport technique de type 2 trois ans au plus tard
après sa publication, avec la faculté d’en prolonger la validité pendant trois autres années, de
le transformer en Norme internationale ou de l’annuler.
Les annexes A, B et D font partie intégrante de ce rapport technique.
Les annexes C, E et F sont données uniquement à titre d’information.

62056-41 © IEC:1998 – 7 –
IEC 62056-41, which is a technical report of type 2, has been prepared by IEC technical
committee 13: Equipment for electrical energy measurement and load control.
The text of this technical report is based on the following documents:
Committee draft Report on voting
13/1130/CDV 13/1166/RVC
Full information on the voting for the approval of this technical report can be found in the report
on voting indicated in the above table.
This document is issued in the type 2 technical report series of publications (according to
G.3.2.2 of part 1 of the IEC/ISO Directives) as a “prospective standard for provisional
application” in the field of data exchange for meter reading, tariff and load control, because
there is an urgent requirement for guidance on how standards in this field should be used to
meet an identified need.
This document is not to be regarded as an “International Standard”. It is proposed for
provisional application so that information and experience of its use in practice may be
gathered. Comments on the content of this document should be sent to IEC Central Office.
A review of this type 2 technical report will be carried out not later than three years after its
publication, with the options of either extension for a further three years or conversion to an
International Standard or withdrawal.
Annexes A, B and D form an integral part of this technical report.
Annexes C, E and F are for information only.

– 8 – 62056-41 © CEI:1998
COMPTAGE DE L’ÉLECTRICITÉ – ECHANGE DE DONNÉES
POUR LA LECTURE DES COMPTEURS, LE CONTRÔLE DES TARIFS
ET DE LA CHARGE –
Partie 41: Echange de données sur réseaux larges: Réseau téléphonique
public commuté (RTPC) avec protocole LIAISON+
1 Généralités
1.1 Domaine d'application
Le présent rapport technique décrit une architecture d'échange de données en trois couches
utilisée pour communiquer avec les équipements de comptage des gros clients industriels et
commerciaux (visant, en particulier, la télé-relève de ces compteurs pour des besoins de
facturation). Le réseau téléphonique public commuté (RTPC) est employé comme média de
communication pour cet échange de données.
Le présent rapport technique définit les protocoles à mettre en oeuvre pour chaque couche de
l'architecture (physique, liaison et application), en utilisant autant que faire se peut des normes
existantes telles que
– l'UIT-T V.22, V.22bis, V.23, V.24, V.25, V.25bis, V.28, V.32, V.32bis et V.41 (UIT-T:
telecommunication standardization sector of the International Telecommunication Union),
– la CEI 61334-4-41 qui décrit le modèle DLMS (messagerie de ligne de distribution).
1.2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour le présent rapport technique. Au
moment de la publication, les éditions indiquées étaient en vigueur. Tout document normatif
est sujet à révision et les parties prenantes aux accords fondés sur le présent rapport
technique sont invitées à rechercher la possibilité d'appliquer les éditions les plus récentes des
documents normatifs indiqués ci-après. Les membres de la CEI et de l'ISO possèdent le
registre des Normes internationales en vigueur.
CEI 62056-51:1998, Comptage de l'électricité – Echange de données pour la lecture des
compteurs, le contrôle des tarifs et de la charge – Partie 51: Protocoles de couche application
pour l’échange de données de comptage
CEI 61334-4-41:1996, Automatisation de la distribution à l'aide de systèmes de communication
à courants porteurs – Partie 4: Protocole de communication de données – Section 41:
Protocoles d’application – Spécification des messages de ligne de distribution (DLMS)
UIT-T V.22:1988, Modem fonctionnant en duplex à 1 200 bits/s, normalisé pour usage sur le
réseau téléphonique général avec commutation et sur les circuits loués à deux fils de type
téléphonique de poste à poste
UIT-T V.22bis:1988, Modem fonctionnant en duplex à 2 400 bits/s, utilisant la technique de la
répartition en fréquence et normalisé pour usage sur le réseau téléphonique général avec
commutation et sur circuits loués à deux fils du type téléphonique de poste à poste

62056-41 © IEC:1998 – 9 –
ELECTRICITY METERING – DATA EXCHANGE FOR METER READING,
TARIFF AND LOAD CONTROL –
Part 41: Data exchange using wide area networks: Public switched
telephone network (PSTN) with LINK+ protocol
1 General
1.1 Scope
This technical report describes a three layer data exchange architecture used for
communication with large industrial and commercial customers' metering equipment (aiming, in
particular, at the remote reading of these meters for billing purposes). The public switched
telephone network (PSTN) is used as a communication medium for this data exchange.
This technical report defines the protocols to be applied for each layer of the architecture
(physical, data link and application), making use as far as possible of existing standards, such
as
– ITU-T V.22, V.22bis, V.23, V.24, V.25, V.25bis, V.28, V.32, V.32bis and V.41 (ITU-T:
telecommunication standardization sector of the International Telecommunication Union),
– IEC 61334-4-41 which describes the DLMS (Distribution Line Message Specification)
model.
1.2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this technical report. At the time of publication, the editions indicated
were valid. All normative documents are subject to revision, and parties to agreements based
on this technical report are encouraged to investigate the possibility of applying the most recent
editions of the normative documents indicated below. Members of IEC and ISO maintain
registers of currently valid International Standards.
IEC 62056-51:1998 Electricity metering – Data exchange for meter reading, tariff and load
control – Part 51: Application layer protocols for meter data exchange
IEC 61334-4-41:1996, Distribution automation using distribution line carrier systems – Part 4:
Data communication protocols – Section 41: Application protocol – Distribution line message
specification (DLMS)
ITU-T V.22:1988, 1 200 bits per second duplex modem standardized for use in the general
switched telephone network and on point-to-point leased 2-wire telephone-type circuits
ITU-T V.22bis:1988, 2 400 bits per second duplex modem standardized for use in the general
switched telephone network and on point-to-point leased 2-wire telephone-type circuits

– 10 – 62056-41 © CEI:1998
UIT-T V.23:1988, Modem à 600/1 200 bauds normalisé pour usage sur le réseau téléphonique
général avec commutation
UIT-T V.24:1996, Liste des définitions des circuits de jonction à l'interface entre l'équipement
terminal de traitement des données et l'équipement de terminaison du circuit de données
UIT-T V.25:1996, Equipement de réponse automatique et procédures générales pour
équipement d'appel automatique en mode parallèle sur le réseau téléphonique général
commuté, y compris les procédures de neutralisation des dispositifs de réduction d'écho
lorsque les appels sont établis aussi bien d'une manière manuelle que d'une manière
automatique
UIT-T V.25bis:1996, Procédures synchrones et asynchrones de numérotation automatique sur
les réseaux commutés
UIT-T V.28:1993, Caractéristiques électriques des circuits de jonction dissymétriques pour
transmission par double courant
UIT-T V.32:1993, Famille de modems à deux fils fonctionnant en duplex à des débits binaires
allant jusqu'à 9 600bits/s pour usage sur le réseau téléphonique général avec commutation et
sur les circuits loués de type téléphonique
UIT-T V.32bis:1991, Modem fonctionnant en mode duplex à des débits binaires allant jusqu'à
14 400 bits/s pour usage sur le réseau téléphonique général avec commutation et sur les
circuits à 2 fils de type téléphonique loués de poste à poste
UIT-T V.41:1972, Système de protection contre les erreurs indépendant du code utilisé
ISO 2110:1989, Technologies de l'information – Communication de données – Connecteur
d'interface ETTD/ETCD à 25 pôles et affectation des numéros de contacts
2 Présentation générale
2.1 Vocabulaire de base
Toute communication fait intervenir deux équipements représentés par les expressions
système Appelant et système Appelé. L'Appelant est le système qui décide d'initialiser une
communication avec un équipement distant dit Appelé; ces dénominations restent valables
pendant toute la durée de la communication.
Une communication est décomposée en un certain nombre de transactions. Chaque
transaction se traduit par une émission de l'Emetteur vers le Récepteur. Au gré de
l'enchaînement des transactions, les systèmes Appelant et Appelé jouent tour à tour le rôle
d'Emetteur et de Récepteur.
Les termes Client et Serveur ont le même sens que dans le modèle DLMS (voir CEI 61334-4-41).
Le Serveur est le système qui se comporte comme un VDE (voir CEI 61334-4-41) pour toute
soumission de requête de service particulière. Le Client est le système qui utilise le Serveur
dans un but spécifique à l'aide d'une ou plusieurs soumissions de requête de service.
Le schéma basé sur un Client Appelant et un Serveur Appelé correspond certainement au cas
le plus fréquent, mais on peut aussi imaginer une communication basée sur le couple Serveur
Appelant et Client Appelé, en particulier pour signaler l'occurrence d'une alarme urgente.

62056-41 © IEC:1998 – 11 –
ITU-T V.23:1988, 600/1 200 baud modem standardized for use in the general switched telephone
network
ITU-T V.24:1996, List of definitions for interchange circuits between data terminal equipment
(DTE) and data circuit-terminating equipment (DCE)
ITU-T V.25:1996, Automatic answering equipment and general procedures for automatic calling
equipment on the general switched telephone network including procedures for disabling of
echo control devices for both manually and automatically established calls
ITU-T V.25bis:1996, Synchronous and asynchronous automatic dialling procedures on
switched networks
ITU-T V.28:1993, Electrical characteristics for unbalanced double-current interchange circuits
ITU-T V.32:1993, A family of 2-wire, duplex modems operating at data signalling rates of up to
9 600 bit/s for use on the general switched telephone network and on leased telephone-type
circuits
ITU-T V.32bis:1991, A duplex modem operating at data signalling rates of up to 14 400 bit/s for
use on the general switched telephone network and on leased point-to-point 2-wire telephone-
type circuits
ITU-T V.41:1972, Code-independent error-control system
ISO 2110:1989, Information technology – Data communication – 25-pole DTE/DCE interface
connector and contact number assignments
2 General description
2.1 Basic vocabulary
All communications involve two sets of equipment represented by the terms Caller system and
Called system. The Caller is the system that decides to initiate a communication with a remote
system known as the Called party; these denominations remain valid throughout the duration of
the communication.
A communication is broken down into a certain number of transactions. Each transaction is
represented by a transmission from the Transmitter to the Receiver. During the sequence of
transactions, the Caller and Called systems take turns to act as Transmitter and Receiver.
The terms Client and Server have the same meanings as in the DLMS model (see
IEC 61334-4-41). The Server is the system that acts as a VDE (see IEC 61334-4-41) for the
submission of all special service requests. The Client is the system that uses the Server for a
specific purpose by means of one or more service requests.
The situation involving a Caller Client and a Called Server is undoubtedly the most frequent
case, but a communication based on a Caller Server and a Called Client is also possible, in
particular to report the occurrence of an urgent alarm.

– 12 – 62056-41 © CEI:1998
2.2 Couches et protocoles
La pile adopte un découpage en trois couches: Physique, Liaison et Application. Chacune de
ces couches fait l'objet d'un protocole dont le nom est indiqué au tableau 1.
Tableau 1 – Noms des protocoles
Couche Protocole
DLMS+
Application Application+
Transport+
Liaison Liaison+
Physique Physique+
Les protocoles Transport+ et Application+ des sous-couches Transport et Application de la
couche Application sont décrits dans la CEI 62056-51.
Le protocole DLMS+ de la sous-couche DLMS de la couche Application est décrit dans la
CEI 61334-4-41.
2.3 Langage de spécification
Dans le présent rapport technique, le protocole de chaque couche est décrit par des transitions
d'état représentées sous forme de tableaux. La syntaxe utilisée pour la constitution de ces
tableaux est définie par un langage de spécification présenté à l'annexe A.
En cas de divergence d'interprétation entre une partie du texte et un tableau de transitions
d'état, c'est toujours le tableau qui fait référence.
3 Couche Physique
Le choix de la couche Physique (particulièrement le diagramme des temps, les services et
primitives de service disponibles, et les transitions d’état) est l’objet du présent article.
3.1 Protocole Physique+
Le protocole Physique+ de la couche Physique est conçu pour un fonctionnement asynchrone
en mode semi-duplex et pour un fonctionnement synchrone ou asynchrone en mode duplex.
Il est strictement identique pour l'Appelant et pour l'Appelé (comportement totalement
symétrique) et intègre
– une interface de communication conforme à l'UIT-T V.24 et V.28 ainsi qu'à l'ISO 2110,
– une procédure d'appel/réponse automatique conforme à l'UIT-T V.25 ou V.25bis,
– un modem conforme soit à l'UIT-T V.23 (mode semi-duplex), soit à une des recommandations
UIT-T V.22, V.22bis, V.32 ou V.32bis (mode duplex).

62056-41 © IEC:1998 – 13 –
2.2 Layers and protocols
The stack uses a breakdown into three layers: Physical, Data Link and Application. Each of
these layers is the subject of a protocol whose name is given in table 1.
Table 1 – Names of protocols
Layer Protocol
DLMS+
Application Application+
Transport+
Data Link Data Link+
Physical Physical+
The Transport+ and Application+ protocols of the Transport and Application sublayers of the
Application layer are described in IEC 62056-51.
The DLMS+ protocol of the DLMS sublayer of the Application layer is described in
IEC 61334-4-41.
2.3 Specification language
In this technical report, the protocol of each layer is described by state transitions represented
in the form of tables. The syntax used in making up these tables is defined by a specification
language described in annex A.
In the event of a difference in interpretation between part of the text and a state transition
table, the table is always taken as the reference.
3 Physical layer
The choice of the Physical layer (especially the timing diagram, the services and service
primitives available, and the state transitions) is the subject of the present clause.
3.1 Physical+ protocol
The Physical+ protocol of the Physical layer is designed for half-duplex asynchronous
operation and for full-duplex synchronous or asynchronous operation.
It is strictly identical for the Caller and for the Called party (completely symmetrical behaviour)
and incorporates
– a communications interface complying with ITU-T V.24 and V.28, and with ISO 2110,
– an automatic call/answer procedure complying with ITU-T V.25 or V.25bis,
– a modem complying with either ITU-T V.23 (half-duplex mode), or ITU-T V.22, V.22bis,
V.32 or V.32bis (full-duplex mode).

– 14 – 62056-41 © CEI:1998
3.2 Environnement V.24/V.28
L'interface de communication est de type série et est conforme à l'UIT-T V.24 et V.28 ainsi
qu'à l'ISO 2110.
Un système communiquant sur réseau téléphonique public commuté peut-être modélisé selon
la figure 1.
DTE DCE DCE DTE
�
(s) (s) (s) (s)
RTPC
Station Appelante Station Appelée
IEC  1 589/98
Figure 1 – Modèle d’un système communiquant sur le réseau téléphonique public commuté
2)
DTE: Data Terminal Equipment (ordinateurs , terminaux ou imprimantes). Un DTE est un
système qui envoie ou reçoit des informations. Certains manuels le nomment aussi
ETTD (Equipement Terminal de Traitement de Données).
DCE: Data Communication Equipment (interface communiquante ou modem). Un DCE est un
équipement utilisé comme interface sur un réseau de communication. Son rôle est de
transférer les données. Il est aussi nommé ETCD (Equipement de Terminaison du
Circuit de Données).
(s): Sérialisateur. Un sérialisateur est généralement un circuit intégré qui synchronise
l'émission et la réception de bits.
La fonction transmetteur convertit des octets en une suite de 8 bits en série. La fonction
récepteur convertit une série de 8 bits en un octet.
––––––––
2)
Le terme ordinateur est pris ici au sens large.

62056-41 © IEC:1998 – 15 –
3.2 V.24/V.28 environment
A serial communication interface is used in compliance with ITU-T V.24 and V.28, and with
ISO 2110.
A system communicating over the public switched telephone network can be modelled as
shown in figure 1.
�
DTE DCE DCE DTE
(s) (s) (s) (s)
PSTN
Calling station Called station
IEC  1 589/98
Figure 1 – Model of a system communicating over the public switched telephone network
2)
DTE: Data Terminal Equipment (computers , terminals or printers). A DTE is a system that
sends or receives data.
DCE: Data Communication Equipment (communications interface or modem). A DCE is an
equipment item used as interface on a communications network. Its role is to transfer
data.
(s): Serializer. A serializer is usually an integrated circuit which synchronizes the
transmission and reception of bits.
The transmitter function converts octets into a string of 8 serial bits. The receiver function
converts a set of 8 bits into an octet.
––––––––––
2)
The term computer is used here in its wider sense.

– 16 – 62056-41 © CEI:1998
Tableau 2 – Principaux circuits de l'interface V.24
Circuit Désignation Abréviation DTE/DCE*
Terre
101 Terre de Protection TP –
102 Terre de Signalisation TS –
Signaux de données
103 Emission des Données ED S/E
104 Réception des Données RD E/S
Signaux de contrôle
105 Demande Pour Emettre DPE S/E
106 Prêt A Emettre PAE E/S
107 Poste de Données Prêt (modem prêt) PDP E/S
108 Terminal de Données Prêt TDP S/E
Autres signaux de contrôle
109 Détection de Signal DS E/S
125 Indicateur de Sonnerie IS E/S
Signaux d'horloge
113 Horloge émetteur (DTE source) – S/E
114 Horloge émetteur (DCE source) – E/S
115 Horloge récepteur (DCE source) – E/S
* S: le circuit défini est une sortie.
E: le circuit défini est une entrée.
3.3 Appel/réponse automatique: environnement V.25/V.25bis
Une station équipée pour l'appel automatique conformément à l'UIT-T V.25 ou V.25bis est
composée d'un modem muni d'un dispositif de numérotation automatique.
L'UIT-T V.25 définit les procédures d'appel automatique en mode parallèle. Les circuits de
jonction sont conformes à la série 200.
L'UIT-T V.25bis définit les procédures d'appel automatique en mode série. Les circuits de
jonction utilisés sont ceux de la série 100 (interface V.24).
Tableau 3 – Circuits de l'interface V.25
Circuit Désignation DTE/DCE
201 Terre de signalisation ou retour commun –
202 Demande d'appel S/E
203 Ligne pour données occupée E/S
204 Poste éloigné connecté E/S
205 Abandon de l'appel E/S
206 Signal numérique (2 ) S/E
207 Signal numérique (2 ) S/E
208 Signal numérique (2 ) S/E
209 Signal numérique (2 ) S/E
210 Présentez le chiffre suivant E/S
211 Chiffre présent S/E
213 Indication d'alimentation E/S

62056-41 © IEC:1998 – 17 –
Table 2 – Main circuits of the V.24 interface
Circuit Designation Abbreviation DTE/DCE*
Ground
101 Protective Ground PG –
102 Signal Ground SG
–
Data signals
103 Transmitted Data TD O/I
104 Received Data RD I/O
Control signals
105 Request To Send RTS O/I
106 Clear To Send CTS I/O
107 Data Set Ready DSR I/O
108 Data Terminal Ready DTR O/I
Other control signals
109 Data Carrier Detect DCD I/O
125 Ring Ind
...
