IEC TS 62056-52:1998

RAPPORT
CEI
TECHNIQUE
IEC
62056-52
TECHNICAL
Première édition
REPORT
First edition
1998-11
Comptage de l’électricité – Echange de données
pour la lecture des compteurs,
le contrôle des tarifs et de la charge –
Partie 52:
Serveur de messagerie de ligne de distribution
(DLMS) d’administration des protocoles
de communication
Electricity metering – Data exchange
for meter reading, tariff and load control –
Part 52:
Communication protocols management
distribution line message specification (DLMS)
server
Numéro de référence
Reference number
CEI/IEC 62056-52:1998

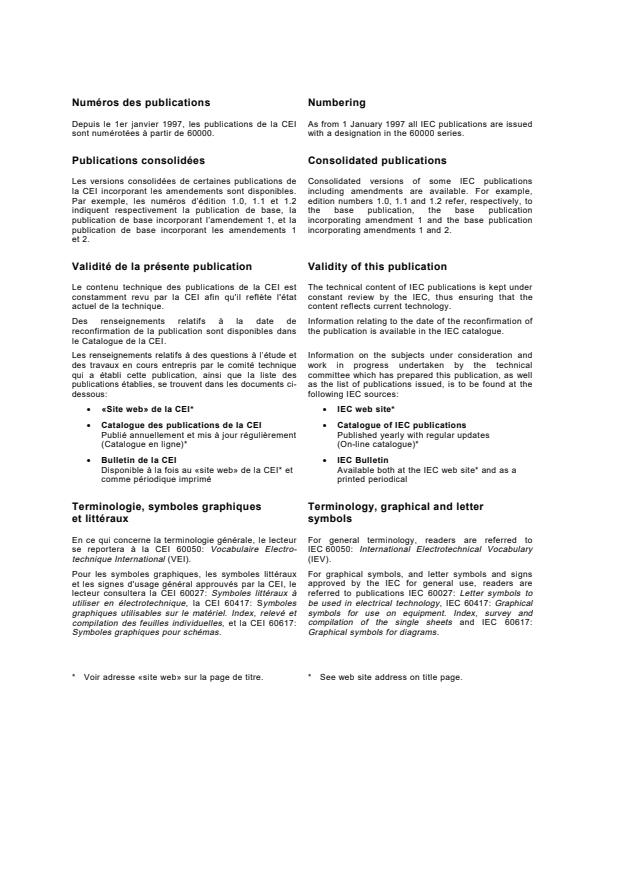

Numéros des publications Numbering
Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are issued
sont numérotées à partir de 60000. with a designation in the 60000 series.
Publications consolidées Consolidated publications
Les versions consolidées de certaines publications de Consolidated versions of some IEC publications
la CEI incorporant les amendements sont disponibles. including amendments are available. For example,
Par exemple, les numéros d’édition 1.0, 1.1 et 1.2 edition numbers 1.0, 1.1 and 1.2 refer, respectively, to
indiquent respectivement la publication de base, la the base publication, the base publication
publication de base incorporant l’amendement 1, et la incorporating amendment 1 and the base publication
publication de base incorporant les amendements 1 incorporating amendments 1 and 2.
et 2.
Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept under
constamment revu par la CEI afin qu'il reflète l'état constant review by the IEC, thus ensuring that the
actuel de la technique. content reflects current technology.
Des renseignements relatifs à la date de Information relating to the date of the reconfirmation of
reconfirmation de la publication sont disponibles dans the publication is available in the IEC catalogue.
le Catalogue de la CEI.
Les renseignements relatifs à des questions à l’étude et Information on the subjects under consideration and
des travaux en cours entrepris par le comité technique work in progress undertaken by the technical
qui a établi cette publication, ainsi que la liste des committee which has prepared this publication, as well
publications établies, se trouvent dans les documents ci- as the list of publications issued, is to be found at the
dessous: following IEC sources:
• «Site web» de la CEI* • IEC web site*
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour régulièrement Published yearly with regular updates
(Catalogue en ligne)* (On-line catalogue)*
• Bulletin de la CEI • IEC Bulletin
Disponible à la fois au «site web» de la CEI* et Available both at the IEC web site* and as a
comme périodique imprimé printed periodical
Terminologie, symboles graphiques Terminology, graphical and letter
et littéraux symbols
En ce qui concerne la terminologie générale, le lecteur For general terminology, readers are referred to
se reportera à la CEI 60050: Vocabulaire Electro- IEC 60050: International Electrotechnical Vocabulary
technique International (VEI). (IEV).
Pour les symboles graphiques, les symboles littéraux For graphical symbols, and letter symbols and signs
et les signes d'usage général approuvés par la CEI, le approved by the IEC for general use, readers are
lecteur consultera la CEI 60027: Symboles littéraux à referred to publications IEC 60027: Letter symbols to
utiliser en électrotechnique, la CEI 60417: Symboles be used in electrical technology, IEC 60417: Graphical
graphiques utilisables sur le matériel. Index, relevé et symbols for use on equipment. Index, survey and
compilation des feuilles individuelles, et la CEI 60617: compilation of the single sheets and IEC 60617:
Symboles graphiques pour schémas. Graphical symbols for diagrams.
* Voir adresse «site web» sur la page de titre. * See web site address on title page.

RAPPORT
CEI
TECHNIQUE – TYPE 2
IEC
62056-52
TECHNICAL
Première édition
REPORT – TYPE 2
First edition
1998-11
Comptage de l’électricité – Echange de données
pour la lecture des compteurs,
le contrôle des tarifs et de la charge –
Partie 52:
Serveur de messagerie de ligne de distribution
(DLMS) d’administration des protocoles
de communication
Electricity metering – Data exchange
for meter reading, tariff and load control –
Part 52:
Communication protocols management
distribution line message specification (DLMS)
server
 IEC 1998 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun any form or by any means, electronic or mechanical,
procédé, électronique ou mécanique, y compris la photo- including photocopying and microfilm, without permission in
copie et les microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http: //www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
PRICE CODE M
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

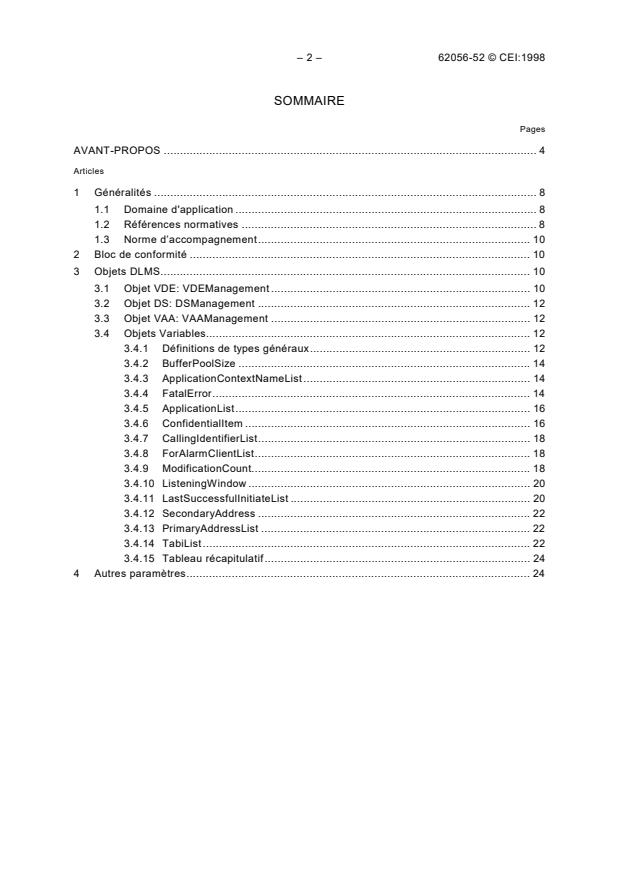

– 2 – 62056-52 © CEI:1998
SOMMAIRE
Pages
AVANT-PROPOS . 4
Articles
1 Généralités . 8
1.1 Domaine d'application . 8
1.2 Références normatives . 8
1.3 Norme d’accompagnement. 10
2 Bloc de conformité . 10
3 Objets DLMS. 10
3.1 Objet VDE: VDEManagement . 10
3.2 Objet DS: DSManagement . 12
3.3 Objet VAA: VAAManagement . 12
3.4 Objets Variables. 12
3.4.1 Définitions de types généraux. 12
3.4.2 BufferPoolSize . 14
3.4.3 ApplicationContextNameList . 14
3.4.4 FatalError. 14
3.4.5 ApplicationList. 16
3.4.6 ConfidentialItem . 16
3.4.7 CallingIdentifierList. 18
3.4.8 ForAlarmClientList. 18
3.4.9 ModificationCount. 18
3.4.10 ListeningWindow . 20
3.4.11 LastSuccessfulInitiateList . 20
3.4.12 SecondaryAddress . 22
3.4.13 PrimaryAddressList . 22
3.4.14 TabiList. 22
3.4.15 Tableau récapitulatif. 24
4 Autres paramètres. 24

62056-52 © IEC:1998 – 3 –
CONTENTS
Page
FOREWORD . 5
Clause
1 General. 9
1.1 Scope . 9
1.2 Normative references. 9
1.3 Companion standard . 11
2 Conformance block . 11
3 DLMS objects. 11
3.1 VDE Object: VDEManagement . 11
3.2 DS Object: DSManagement. 13
3.3 VAA Object: VAAManagement. 13
3.4 Variable Objects. 13
3.4.1 Definitions of general types . 13
3.4.2 BufferPoolSize . 15
3.4.3 ApplicationContextNameList . 15
3.4.4 FatalError. 15
3.4.5 ApplicationList. 17
3.4.6 ConfidentialItem . 17
3.4.7 CallingIdentifierList. 19
3.4.8 ForAlarmClientList. 19
3.4.9 ModificationCount. 19
3.4.10 ListeningWindow . 21
3.4.11 LastSuccessfulInitiateList . 21
3.4.12 SecondaryAddress . 23
3.4.13 PrimaryAddressList . 23
3.4.14 TabiList. 23
3.4.15 Summary table . 25
4 Other parameters . 25

– 4 – 62056-52 © CEI:1998
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
––––––––––––
COMPTAGE DE L'ÉLECTRICITÉ – ÉCHANGE DE DONNÉES POUR
LA LECTURE DES COMPTEURS, LE CONTRÔLE DES TARIFS
ET DE LA CHARGE –
Partie 52: Serveur de messagerie de ligne de distribution (DLMS)
d'administration des protocoles de communication
AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, rapports techniques ou guides et agréés comme tels par les Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La tâche principale des comités d'études de la CEI est d'élaborer des Normes internationales.
Exceptionnellement, un comité d'études peut proposer la publication d'un rapport technique de
l'un des types suivants:
• type 1, lorsque, en dépit de maints efforts, l'accord requis ne peut être réalisé en faveur de
la publication d'une Norme internationale;
• type 2, lorsque le sujet en question est encore en cours de développement technique ou
lorsque, pour une raison quelconque, la possibilité d'un accord pour la publication d'une
Norme internationale peut être envisagée pour l'avenir mais pas dans l'immédiat;
• type 3, lorsqu'un comité d'études a réuni des données de nature différente de celles qui
sont normalement publiées comme Normes internationales, cela pouvant comprendre, par
exemple, des informations sur l'état de la technique.

62056-52 © IEC:1998 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
––––––––––––
ELECTRICITY METERING – DATA EXCHANGE FOR METER READING,
TARIFF AND LOAD CONTROL –
Part 52: Communication protocols management distribution line message
specification (DLMS) server
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical reports or guides and they are accepted by the National Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
The main task of IEC technical committees is to prepare International Standards. In
exceptional circumstances, a technical committee may propose the publication of a technical
report of one of the following types:
• type 1, when the required support cannot be obtained for the publication of an International
Standard, despite repeated efforts;
• type 2, when the subject is still under technical development or where for any other reason
there is the future but not immediate possibility of an agreement on an International
Standard;
• type 3, when a technical committee has collected data of a different kind from that which is
normally published as an International Standard, for example “state of the art”.

– 6 – 62056-52 © CEI:1998
Les rapports techniques de types 1 et 2 font l'objet d'un nouvel examen trois ans au plus tard
après leur publication afin de décider éventuellement de leur transformation en Normes
internationales. Les rapports techniques de type 3 ne doivent pas nécessairement être révisés
avant que les données qu'ils contiennent ne soient plus jugées valables ou utiles.
La CEI 62056-52, rapport technique de type 2, a été établie par le comité d’études 13 de la
CEI: Equipements de mesure de l’énergie électrique et de commande des charges.
Le texte de ce rapport technique est issu des documents suivants:
Projet de comité Rapport de vote
13/1132/CDV 13/1168/RVC
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de ce rapport technique.
Le présent document est publié dans la série des rapports techniques de type 2
(conformément au paragraphe G.3.2.2 de la partie 1 des Directives ISO/CEI) comme «norme
prospective d’application provisoire» dans le domaine de l’échange de données pour la lecture
des compteurs, le contrôle des tarifs et de la charge car il est urgent d’avoir des indications sur
la meilleure façon d’utiliser les normes dans ce domaine afin de répondre à un besoin
déterminé.
Ce document ne doit pas être considéré comme une «Norme internationale». Il est proposé
pour une mise en œuvre provisoire, dans le but de recueillir des informations et d’acquérir de
l’expérience quant à son application pratique. Il est de règle d’envoyer les observations
éventuelles relatives au contenu de ce document au Bureau Central de la CEI.
Il sera procédé à un nouvel examen de ce rapport technique de type 2 trois ans au plus tard
après sa publication, avec la faculté d’en prolonger la validité pendant trois autres années, de
le transformer en Norme internationale ou de l’annuler.

62056-52 © IEC:1998 – 7 –
Technical reports of types 1 and 2 are subject to review within three years of publication to
decide whether they can be transformed into International Standards. Technical reports of
type 3 do not necessarily have to be reviewed until the data they provide are considered to be
no longer valid or useful.
IEC 62056-52, which is a technical report of type 2, has been prepared by IEC technical
committee 13: Equipment for electrical energy measurement and load control.
The text of this technical report is based on the following documents:
Committee draft Report on voting
13/1132/CDV 13/1168/RVC
Full information on the voting for the approval of this technical report can be found in the report
on voting indicated in the above table.
This document is issued in the type 2 technical report series of publications (according to
G.3.2.2 of part 1 of the IEC/ISO Directives) as a “prospective standard for provisional
application” in the field of data exchange for meter reading, tariff and load control because
there is an urgent requirement for guidance on how standards in this field should be used to
meet an identified need.
This document is not to be regarded as an “International Standard”. It is proposed for
provisional application so that information and experience of its use in practice may be
gathered. Comments on the content of this document should be sent to IEC Central Office.
A review of this type 2 technical report will be carried out not later than three years after its
publication, with the options of either extension for a further three years or conversion to an
International Standard or withdrawal.

– 8 – 62056-52 © CEI:1998
COMPTAGE DE L’ÉLECTRICITÉ – ÉCHANGE DE DONNÉES POUR
LA LECTURE DES COMPTEURS, LE CONTRÔLE DES TARIFS
ET DE LA CHARGE –
Partie 52: Serveur de messagerie de ligne de distribution (DLMS)
d'administration des protocoles de communication
1 Généralités
1.1 Domaine d'application
Le présent rapport technique fournit l'ensemble des informations spécifiques au Serveur DLMS
d'administration des protocoles décrits dans la CEI 62056-31, la CEI 62056-41, la CEI 62056-51.
Ce Serveur reste en tout point conforme au modèle DLMS (voir CEI 61334-4-41) et ne se
distingue que par
– son caractère obligatoire sur tout équipement réel accessible par ces protocoles,
– son adresse prédéfinie sous la forme d'un SAP (Service Access Point) particulier
(TSAP="0000000000"B) de la sous-couche Transport de la couche Application décrite dans
la CEI 62056-51.
Caractériser ce Serveur revient donc à décrire un VDE «Serveur DLMS d’administration des
protocoles de communication» dans une spécification d'accompagnement dont les conventions
.
de présentation sont cohérentes avec la norme ASN.1
1.2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour le présent rapport technique. Au
moment de la publication, les éditions indiquées étaient en vigueur. Tout document normatif
est sujet à révision et les parties prenantes aux accords fondés sur le présent rapport
technique sont invitées à rechercher la possibilités d'appliquer les éditions les plus récentes
des documents normatifs indiqués ci-après. Les membres de la CEI et de l'ISO possèdent le
registre des Normes internationales en vigueur.
CEI 61334-4-41:1996, Automatisation de la distribution à l'aide de systèmes de communication
à courants porteurs – Partie 4: Protocoles de communication de données – Section 41:
Protocoles d’application – Spécification des messages de ligne de distribution
CEI 62056-31,— Comptage de l’électricité – Echange de données pour la lecture des
compteurs, le contrôle des tarifs et de la charge – Partie 31: Echange de données par bus en
2)
local
CEI 62056-41:1998, Comptage de l’électricité – Echange de données pour la lecture des
compteurs, le contrôle des tarifs et de la charge – Partie 41: Echange de données de comptage
sur réseaux larges: Réseau téléphonique public commuté (RTPC) avec protocole Liaison+
CEI 62056-51:1998, Comptage de l'électricité – Echange de données pour la lecture des
compteurs, le contrôle des tarifs et de la charge – Partie 51: Protocoles de couche Application
pour l’échange de données de comptage
–––––––––––
1)
ASN: Notation de syntaxe abstraite.
2)
A publier.
62056-52 © IEC:1998 – 9 –
ELECTRICITY METERING – DATA EXCHANGE FOR METER READING,
TARIFF AND LOAD CONTROL –
Part 52: Communication protocols management distribution line message
specification (DLMS) server
1 General
1.1 Scope
This technical report provides all the information specific to the management DLMS Server of
the protocols described in IEC 62056-31, IEC 62056-41 and IEC 62056-51. This Server
remains in conformity with the DLMS model (see IEC 61334-4-41) in all respects, and differs
only by
– the fact that it is mandatory for all real equipment accessible by these protocols,
– its predefined address in the form of a particular Service Access Point
(TSAP="0000000000"B) of the Transport sublayer of the Application layer described in
IEC 62056-51.
This Server can thus be characterized as a VDE “communication protocols management DLMS
Server” in a companion specification whose presentation conventions are consistent with the
1)
ASN.1 standard.
1.2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this technical report. At the time of publication, the editions indicated
were valid. All normative documents are subject to revision, and parties to agreements based
on this technical report are encouraged to investigate the possibility of applying the most recent
editions of the normative documents indicated below. Members of IEC and ISO maintain
registers of currently valid International Standards.
IEC 61334-4-41:1996, Distribution automation using distribution line carrier system – Part 4:
Data communication protocols – Part 41: Application protocols – Distribution Line Message
Specification
IEC 62056-31, — Electricity metering – Data exchange for meter reading, tariff and load control
2)
– Part 31: Data exchange using local area
...
