IEC 60728-3:2000
(Main)Cabled distribution systems for television and sound signals - Part 3: Active coaxial wideband distribution equipment
Cabled distribution systems for television and sound signals - Part 3: Active coaxial wideband distribution equipment
Lays down the measuring methods, performance requirements and data publication requirements for active coaxial wideband distribution equipment of cabled distribution systems for television and sound signals. Applies to all broadband amplifiers used in cabled distribution systems and covers the frequency range 5 MHz to 3000 MHz and also applies to one-way and two-way equipment.
Systèmes de distribution par câble destinés aux signaux de radiodiffusion sonore et de télévision - Partie 3: Matériels actifs utilisés dans les systèmes de distribution coaxiale à large bande
Établit les méthodes de mesure, les exigences relatives au fonctionnement et les exigences relatives à la publication des données pour les matériels actifs utilisés dans les systèmes de distribution coaxiale à large bande par câble, destinés aux signaux de radiodiffusion sonore et de télévision. S'applique à tous les amplificateurs à large bande utilisés dans les systèmes de distribution par câble et couvre la bande de fréquences de 5 MHz à 3000 MHz. Est également applicable aux matériels unidirectionnels et bidirectionnels.
General Information
Relations
Standards Content (Sample)
NORME CEI
INTERNATIONALE IEC
60728-3
INTERNATIONAL
Deuxième édition
STANDARD
Second edition
2000-10
Systèmes de distribution par câble destinés aux
signaux de radiodiffusion sonore et de télévision –
Partie 3:
Matériels actifs utilisés dans les systèmes de
distribution coaxiale à large bande
Cabled distribution systems for television and
sound signals –
Part 3:
Active coaxial wideband distribution equipment
Numéro de référence
Reference number
CEI/IEC 60728-3:2000
Numérotation des publications Publication numbering
Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are
sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For
devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.
Editions consolidées Consolidated editions
Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its
CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1
exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and
base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/catlg-f.htm) vous permet de faire des (www.iec.ch/catlg-e.htm) enables you to search
recherches en utilisant de nombreux critères, by a variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations line information is also available on recently
en ligne sont également disponibles sur les issued publications, withdrawn and replaced
nouvelles publications, les publications rempla- publications, as well as corrigenda.
cées ou retirées, ainsi que sur les corrigenda.
• IEC Just Published
• IEC Just Published
Ce résumé des dernières publications parues
This summary of recently issued publications
(www.iec.ch/JP.htm) est aussi disponible par
(www.iec.ch/JP.htm) is also available by email.
courrier électronique. Veuillez prendre contact
Please contact the Customer Service Centre (see
avec le Service client (voir ci-dessous) pour plus
below) for further information.
d’informations.
• Service clients
• Customer Service Centre
Si vous avez des questions au sujet de cette
If you have any questions regarding this
publication ou avez besoin de renseignements
publication or need further assistance, please
supplémentaires, prenez contact avec le Service
contact the Customer Service Centre:
clients:
Email: custserv@iec.ch
Email: custserv@iec.ch
Tél: +41 22 919 02 11
Tel: +41 22 919 02 11
Fax: +41 22 919 03 00
Fax: +41 22 919 03 00
.
NORME CEI
INTERNATIONALE IEC
60728-3
INTERNATIONAL
Deuxième édition
STANDARD
Second edition
2000-10
Systèmes de distribution par câble destinés aux
signaux de radiodiffusion sonore et de télévision –
Partie 3:
Matériels actifs utilisés dans les systèmes de
distribution coaxiale à large bande
Cabled distribution systems for television and
sound signals –
Part 3:
Active coaxial wideband distribution equipment
IEC 2000 Droits de reproduction réservés Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun procédé, any form or by any means, electronic or mechanical,
électronique ou mécanique, y compris la photocopie et les including photocopying and microfilm, without permission in
microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
X
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

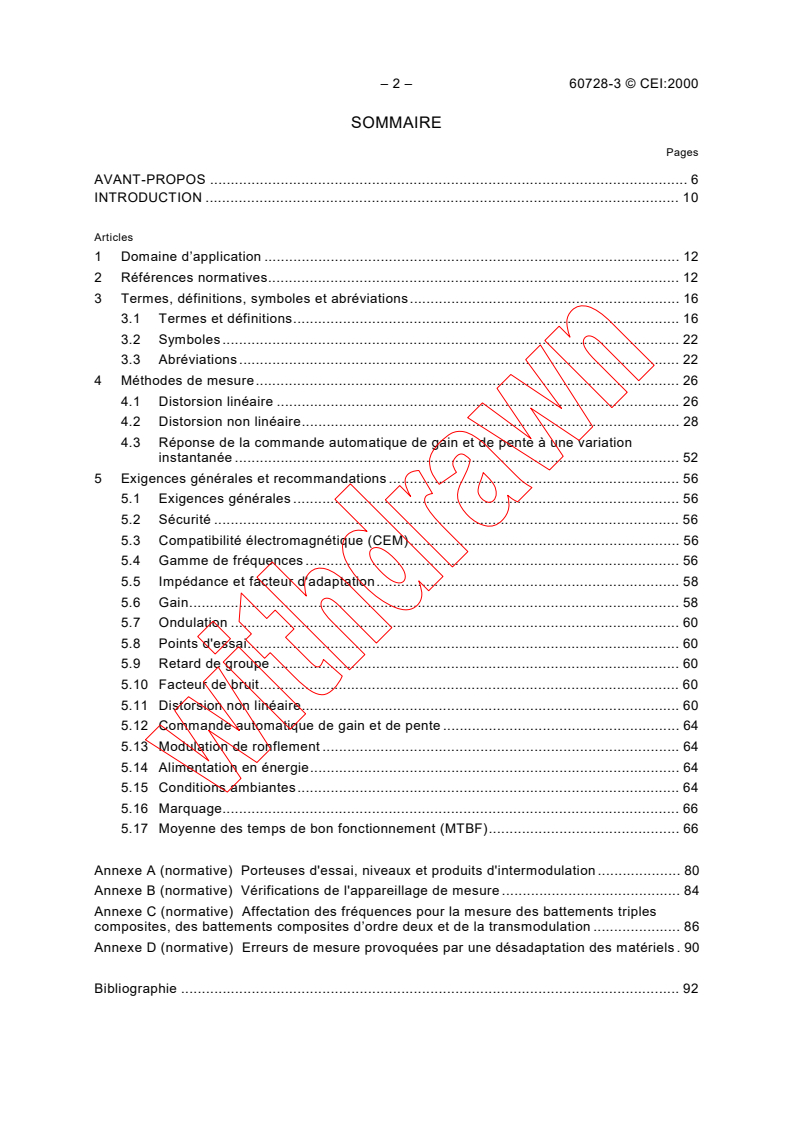

– 2 – 60728-3 © CEI:2000
SOMMAIRE
Pages
AVANT-PROPOS . 6
INTRODUCTION . 10
Articles
1 Domaine d’application . 12
2 Références normatives. 12
3 Termes, définitions, symboles et abréviations. 16
3.1 Termes et définitions. 16
3.2 Symboles . 22
3.3 Abréviations . 22
4 Méthodes de mesure. 26
4.1 Distorsion linéaire . 26
4.2 Distorsion non linéaire. 28
4.3 Réponse de la commande automatique de gain et de pente à une variation
instantanée . 52
5 Exigences générales et recommandations . 56
5.1 Exigences générales . 56
5.2 Sécurité . 56
5.3 Compatibilité électromagnétique (CEM). 56
5.4 Gamme de fréquences . 56
5.5 Impédance et facteur d'adaptation. 58
5.6 Gain. 58
5.7 Ondulation . 60
5.8 Points d'essai. 60
5.9 Retard de groupe . 60
5.10 Facteur de bruit. 60
5.11 Distorsion non linéaire. 60
5.12 Commande automatique de gain et de pente . 64
5.13 Modulation de ronflement . 64
5.14 Alimentation en énergie. 64
5.15 Conditions ambiantes. 64
5.16 Marquage. 66
5.17 Moyenne des temps de bon fonctionnement (MTBF). 66
Annexe A (normative) Porteuses d'essai, niveaux et produits d'intermodulation . 80
Annexe B (normative) Vérifications de l'appareillage de mesure . 84
Annexe C (normative) Affectation des fréquences pour la mesure des battements triples
composites, des battements composites d’ordre deux et de la transmodulation . 86
Annexe D (normative) Erreurs de mesure provoquées par une désadaptation des matériels . 90
Bibliographie . 92
60728-3 © IEC:2000 – 3 –
CONTENTS
Page
FOREWORD . 7
INTRODUCTION . 11
Clause
1 Scope . 13
2 Normative references . 13
3 Terms, definitions, symbols and abbreviations . 17
3.1 Terms and definitions. 17
3.2 Symbols. 23
3.3 Abbreviations . 23
4 Methods of measurement . 27
4.1 Linear distortion . 27
4.2 Non-linear distortion. 29
4.3 Automatic gain and slope control step response . 53
5 Performance requirements and recommendations . 57
5.1 General requirements. 57
5.2 Safety . 57
5.3 Electromagnetic compatibility (EMC) . 57
5.4 Frequency range . 57
5.5 Impedance and return loss . 59
5.6 Gain. 59
5.7 Flatness. 61
5.8 Test points. 61
5.9 Group delay . 61
5.10 Noise figure . 61
5.11 Non-linear distortion. 61
5.12 Automatic gain and slope control. 65
5.13 Hum modulation. 65
5.14 Power supply . 65
5.15 Environmental. 65
5.16 Marking. 67
5.17 Mean operating time between failure (MTBF). 67
Annex A (normative) Test carriers, levels and intermodulation products . 81
Annex B (normative) Checks on test equipment . 85
Annex C (normative) Test frequency plan for composite triple beat (CTB), composite second
order (CSO) and cross-modulation (XMOD) measurement . 87
Annex D (normative) Measurement errors which occur due to mismatched equipment. 91
Bibliography . 93
– 4 – 60728-3 © CEI:2000
Pages
Figure 1 – Mesure du facteur d'adaptation . 68
Figure 2 – Erreur maximale, a, pour la mesure du facteur d'adaptation à l'aide du pont
de mesure de ROS, avec une directivité de 46 dB et un facteur d'adaptation de la voie
d'essai de 26 dB . . 68
Figure 3 – Configuration de base du montage de mesure pour l'évaluation du rapport
signal à produit d'intermodulation. 70
Figure 4 – Montage d'essai pour la mesure de la distorsion non linéaire due à des
battements composites. 7 2
Figure 5 – Montage d'essai pour la mesure de la transmodulation composite . 72
Figure 6 – Mesure de la réponse à une variation instantanée du dispositif de commande
automatique de gain .74
Figure 7 – Constante de temps T . 74
c
Figure 8 – Mesure du facteur de bruit . 76
A
Figure 9 – Rapport porteuse à ronflement = 20 lg (dB) . 76
a
Figure 10 – Montage de mesure pour matériels alimentés localement . 76
Figure 11 – Montage de mesure pour les matériels téléalimentés. 78
Figure 12 – Affichage sur l’oscilloscope . 78
Figure A.1 – Exemple de produits formés dans le cas où 2f > f . 80
a b
Figure A.2 – Exemple de produits formés dans le cas où 2f < f . 82
a b
Figure A.3 – Produits de la forme f ± f ± f . 82
a b c
Figure D.1 – Erreur concernant les mesures du facteur d’adaptation . 90
Figure D.2 – Ondulation maximale . 90
Tableau 1 – Facteur de correction lorsque la modulation utilisée est autre que 100 % . 42
Tableau 2 – Exigences concernant le facteur d'adaptation pour tous les matériels. 58
60728-3 © IEC:2000 – 5 –
Page
Figure 1 – Measurement of return loss. 69
Figure 2 – Maximum error, a, for measurement of return loss using VSWR bridge
with 46 dB directivity and 26 dB test port return loss. 69
Figure 3 – Basic arrangement of test equipment for evaluation of the ratio of signal-to-
intermodulation product . 71
Figure 4 – Connection of test equipment for the measurement of non-linear distortion
by composite beat . . 73
Figure 5 – Connection of test equipment for the measurement of composite cross-
modulation . . 73
Figure 6 – Measurement of the AGC step response . 75
Figure 7 – Time constant T . 75
c
Figure 8 – Measurement of noise figure . 77
A
Figure 9 – Carrier/hum ratio = 20 lg (dB) . 77
a
Figure 10 – Test set-up for local-powered objects . 77
Figure 11 – Test set-up for remote-powered objects. 79
Figure 12 – Oscilloscope display. 79
Figure A.1 – Example showing products formed when 2f > f . 81
a b
Figure A.2 – Example showing products formed when 2f < f . 83
a b
Figure A.3 – Products of the form f ± f ± f . 83
a b c
Figure D.1 – Error concerning return loss measurement. 91
Figure D.2 – Maximum ripple . 91
Table 1 – Correction factor when the modulation used is other than 100 %. 43
Table 2 – Return loss or attenuation requirements for all equipment. 59
– 6 – 60728-3 © CEI:2000
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
___________
SYSTÈMES DE DISTRIBUTION PAR CÂBLE DESTINÉS AUX SIGNAUX
DE RADIODIFFUSION SONORE ET DE TÉLÉVISION –
Partie 3: Matériels actifs utilisés dans les systèmes
de distribution coaxiale à large bande
AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes Internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques, représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les Comités
nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60728-3 a été établie par le sous-comité 100D: Réseaux de
distribution par câbles, du comité d’études 100 de la CEI: Systèmes et appareils audio, vidéo
et multimédia.
Cette deuxième édition annule et remplace la première édition parue en 1997, dont elle
constitue une révision technique.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
100D/82/FDIS 100D/89/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 3.
Les annexes A, B, C et D font partie intégrante de cette norme.
60728-3 © IEC:2000 – 7 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
–––––––––
CABLED DISTRIBUTION SYSTEMS FOR TELEVISION
AND SOUND SIGNALS –
Part 3: Active coaxial wideband distribution equipment
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60728-3 has been prepared by subcommittee 100D: Cabled
distribution systems, of IEC technical committee 100: Audio, video and multimedia systems and
equipment.
This second edition cancels and replaces the first edition published in 1997, of which it
constitutes a technical revision.
The text of this standard is based on the following documents:
FDIS Report on voting
100D/82/FDIS 100D/89/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 3.
Annexes A, B, C and D form an integral part of this standard.
– 8 – 60728-3 © CEI:2000
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2006. A cette
date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
60728-3 © IEC:2000 – 9 –
The committee has decided that the contents of this publication will remain unchanged until
2006. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
– 10 – 60728-3 © CEI:2000
INTRODUCTION
Les amplificateurs traités dans la présente partie de la CEI 60728 sont répartis en deux
classes de qualité:
– classe 1: amplificateurs destinés principalement à être montés en cascade;
– classe 2: amplificateurs destinés principalement à être utilisés dans un immeuble collectif
ou une résidence individuelle, et alimentant quelques prises d’usager.
L’expérience a montré que ces types d’amplificateurs répondent à la plupart des exigences
techniques nécessaires pour fournir aux usagers un signal de qualité minimal. Il convient de ne
pas considérer cette classification comme une exigence mais comme une information, pour les
utilisateurs et les fabricants, concernant les critères de qualité minimale des matériels, à
respecter lors de l’installation des réseaux de différentes tailles. Il faut que l’opérateur du
système choisisse le matériel approprié afin de répondre à la qualité minimale du signal à la
prise d’usager et d’optimiser le rapport qualité/prix, en tenant compte de la taille du réseau et
des circonstances locales.
60728-3 © IEC:2000 – 11 –
INTRODUCTION
Amplifiers dealt with in this part of IEC 60728 are divided into the following two quality levels:
– grade 1: amplifiers typically intended to be cascaded;
– grade 2: amplifiers for use typically within an apartment block, or within a single residence,
to feed a few outlets.
Practical experience has shown that these types meet most of the technical requirements
necessary for supplying a minimum signal quality to the subscribers. This classification should
not be considered as a requirement but as information for users and manufacturers on the
minimum quality criteria of the material required to install networks of different sizes. The
system operator has to select appropriate material to meet the minimum signal quality at the
subscriber's outlet and to optimize cost/performance, taking into account the size of the
network and local circumstances.
– 12 – 60728-3 © CEI:2000
SYSTÈMES DE DISTRIBUTION PAR CÂBLE DESTINÉS AUX SIGNAUX
DE RADIODIFFUSION SONORE ET DE TÉLÉVISION –
Partie 3: Matériels actifs utilisés dans les systèmes
de distribution coaxiale à large bande
1 Domaine d’application
La présente partie de la CEI 60728 établit les méthodes de mesure, les exigences relatives au
fonctionnement et les exigences relatives à la publication des données pour les matériels actifs
utilisés dans les systèmes de distribution coaxiale à large bande par câble, destinés aux
signaux de radiodiffusion sonore et de télévision.
La présente norme s’applique à tous les amplificateurs à large bande utilisés dans les
systèmes de distribution par câble et couvre la bande de fréquences de 5 MHz à 3 000 MHz.
Elle est également applicable aux matériels unidirectionnels et bidirectionnels.
NOTE La limite supérieure de 3 000 MHz est un exemple mais pas une valeur stricte. Il convient d’indiquer la ou
les gammes de fréquences de fonctionnement du matériel.
Cette norme
– établit les méthodes de mesure fondamentales des caractéristiques fonctionnelles des
matériels actifs, afin d’évaluer leurs caractéristiques;
– identifie les spécifications des caractéristiques à publier par les fabricants;
– spécifie les exigences minimales de certains paramètres.
Toutes les exigences et tous les renseignements publiés sont considérés comme des valeurs
garanties dans la bande de fréquences spécifiée et dans des conditions de bonne adaptation.
2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente partie de la CEI 60728.
Pour les références datées, les amendements ultérieurs ou les révisions de ces publications ne
s’appliquent pas. Toutefois, les parties prenantes aux accords fondés sur la présente partie de
la CEI 60728 sont invitées à rechercher la possibilité d'appliquer les éditions les plus récentes
des documents normatifs indiqués ci-après. Pour les références non datées, la dernière édition
du document normatif en référence s’applique. Les membres de la CEI et de l'ISO possèdent
le registre des Normes internationales en vigueur.
CEI 60068-1:1988, Essais d’environnement – Première partie: Généralités et guide
Amendement 1 (1992)
CEI 60068-2-1:1990, Essais d’environnement – Deuxième partie: Essais – Essais A: Froid
Amendement 1 (1993)
Amendement 2 (1994)
CEI 60068-2-2:1974, Essais d’environnement – Deuxième partie: Essais – Essais B: Chaleur
sèche
Amendement 1 (1993)
Amendement 2 (1994)
60728-3 © IEC:2000 – 13 –
CABLED DISTRIBUTION SYSTEMS FOR TELEVISION
AND SOUND SIGNALS –
Part 3: Active coaxial wideband distribution equipment
1 Scope
This part of IEC 60728 lays down the measuring methods, performance requirements and data
publication requirements for active coaxial wideband distribution equipment of cabled
distribution systems for television and sound signals.
This standard applies to all broadband amplifiers used in cabled distribution systems and
covers the frequency range 5 MHz to 3 000 MHz. It also applies to one-way and two-way
equipment.
NOTE The upper limit of 3 000 MHz is an example, but not a strict value. The frequency range, or ranges, over
which the equipment is specified should be published.
This standard
– lays down the basic methods of measurement of the operational characteristics of the
active equipment in order to assess the equipment performance;
– identifies the performance specifications that need to be published by the manufacturers;
– states the minimum performance requirements of certain parameters.
All requirements and published data are understood as guaranteed values within the specified
frequency range and in well-matched conditions.
2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this part of IEC 60728. For dated references, subsequent amendments
to, or revisions of, any of these publications do not apply. However, parties to agreements
based on this part of IEC 60728 are encouraged to investigate the possibility of applying the
most recent editions of the normative documents indicated below. For undated references, the
latest edition of the normative document referred to applies. Members of IEC and ISO maintain
registers of currently valid International Standards.
IEC 60068-1:1988, Environmental testing – Part 1: General and guidance
Amendment 1 (1992)
IEC 60068-2-1:1990, Environmental testing – Part 2: Tests – Tests A: Cold
Amendment 1 (1993)
Amendment 2 (1994)
IEC 60068-2-2:1974, Environmental testing – Part 2: Tests – Tests B: Dry heat
Amendment 1 (1993)
Amendment 2 (1994)
– 14 – 60728-3 © CEI:2000
CEI 60068-2-6:1995, Essais d’environnement – Partie 2: Essais – Essai Fc: Vibrations
(sinusoïdales)
CEI 60068-2-14:1984, Essais d’environnement – Deuxième partie: Essais – Essai N: Variations
de température
Modification 1 (1986)
CEI 60068-2-27:1987, Essais d’environnement – Deuxième partie: Essais – Essai Ea et guide:
Chocs
CEI 60068-2-29:1987, Essais d’environnement – Deuxième partie: Essais – Essai Eb et guide:
Secousses
CEI 60068-2-30:1980, Essais d’environnement – Deuxième partie: Essais – Essai Db et guide:
Essai cyclique de chaleur humide (cycle de 12 + 12 heures)
Modification 1 (1985)
CEI 60068-2-31:1969, Essais d’environnement – Deuxième partie: Essais – Essai Ec: Chute et
culbute, essai destiné en premier lieu aux matériels
Modification 1 (1982)
CEI 60068-2-32:1975, Essais d’environnement – Deuxième partie: Essais – Essai Ed: Chute
libre (méthode 1)
Modification 2 (1990)
CEI 60068-2-40:1976, Essais d’environnement – Deuxième partie: Essais – Essai Z/AM: Essais
combinés froid/basse pression atmosphérique
Modification 1 (1983)
CEI 60068-2-48:1982, Essais d’environnement – Deuxième partie: Essais – Guide sur
l’utilisation des essais de la CEI 68 pour simuler les effets du stockage
CEI 60416:1988, Principes généraux pour l’établissement des symboles graphiques
d'information
CEI 60417 (toutes les parties), Symboles graphiques utilisables sur le matériel
CEI 60529:1989, Degrés de protection procurés par les enveloppes (Code IP)
CEI 60728-1:1986, Réseaux de distribution par câbles – Première partie: Systèmes
principalement destinés aux signaux de radiodiffusion sonore de télévision et fonctionnant
entre 30 MHz et 1 GHz
Amendement 1 (1992)
Amendement 2 (1995)
CEI 60728-4:1997, Systèmes de distribution par câble destinés aux signaux de radiodiffusion
sonore et de télévision – Partie 4: Matériels passifs utilisés dans les systèmes de distribution
1)
coaxiale à large bande
CEI 60728-5, Systèmes de distribution par câble destinés aux signaux de radiodiffusion
2)
sonore et de télévision – Partie 5: Matériels de tête de réseaux
CEI 60728-11:1997, Systèmes de distribution par câbles destinés aux signaux de radiodiffusion
sonore et de télévision – Partie 11: Sécurité
___________
1)
Deuxième édition à publier.
2)
A publier.
60728-3 © IEC:2000 – 15 –
IEC 60068-2-6:1995, Environmental testing – Part 2: Tests – Test Fc: Vibration (sinusoidal)
IEC 60068-2-14:1984, Environmental testing – Part 2: Tests – Test N: Change of temperature
Amendment 1 (1986)
IEC 60068-2-27:1987, Environmental testing – Part 2: Tests – Test Ea and guidance: Shock
IEC 60068-2-29:1987, Environmental testing – Part 2: Tests – Test Eb and guidance: Bump
IEC 60068-2-30:1980, Environmental testing – Part 2: Tests – Test Db and guidance: Damp
heat, cyclic (12 + 12-hour cycle)
Amendment 1 (1985)
IEC 60068-2-31:1969, Environmental testing – Part 2: Tests – Test Ec: Drop and topple,
primarily for equipment-type specimens
Amendment 1 (1982)
IEC 60068-2-32:1975, Environmental testing – Part 2: Tests – Test Ed: Free fall (Procedure 1)
Amendment 2 (1990)
IEC 60068-2-40: 1976, Environmental testing – Part 2: Tests – Test Z/AM: Combined cold/low
air pressure tests
Amendment 1 (1983)
IEC 60068-2-48: 1982, Environmental testing – Part 2: Tests – Guidance on the application of
the tests of IEC 68 to simulate the effects of storage
IEC 60416:1988, General principles for the formulation of graphical symbols
IEC 60417 (all parts), Graphical symbols for use on equipment
IEC 60529:1989, Degrees of protection provided by enclosures (IP Code)
IEC 60728-1:1986, Cabled distribution systems – Part 1: Systems primarily intended for sound
and television signals operating between 30 MHz and 1 GHz
Amendment 1 (1992)
Amendment 2 (1995)
IEC 60728-4:1997, Cabled distribution systems for television and sound – Part 4 Passive
1)
coaxial wideband distribution equipment
IEC 60728-5, Cabled distribution systems for television and sound signals – Part 5: Head end
2)
equipment
IEC 60728-11:1997, Cabled distribution systems for television and sound signals – Part 11:
Safety
___________
1)
Second edition to be published.
2)
To be published.
– 16 – 60728-3 © CEI:2000
3 Termes, définitions, symboles et abréviations
3.1 Termes et définitions
Pour les besoins de la présente partie de la CEI 60728, les définitions suivantes s’appliquent:
3.1.1
égalisateur
dispositif conçu pour compenser, dans une certaine gamme de fréquences, la distorsion
amplitude / fréquence ou la distorsion phase / fréquence introduite par les lignes ou les
matériels
NOTE Ce dispositif est destiné uniquement à compenser les distorsions linéaires.
3.1.2
ligne
trajet de transmission faisant partie d'un réseau de distribution par câble. Une telle
transmission peut être réalisée au moyen d'un câble métallique, d'une fibre optique, d'un guide
d'ondes ou de toute combinaison de ces moyens. Par extension, le terme est également
appliqué aux liaisons comportant un ou plusieurs faisceaux hertziens
3.1.3
écart (rapport) en décibels
dix fois le logarithme du rapport de deux quantités, de puissance P et P , c'est-à-dire
1 2
P
10 lg dB
P
3.1.4
puissance et tension de référence normalisées
dans les systèmes de distribution par câble, la puissance de référence normalisée, P , est de
1/75 pW
NOTE C'est la puissance dissipée dans une résistance de 75 Ω aux bornes de laquelle apparaît une différence de
potentiel de 1 μV (en valeur efficace).
La tension de référence normalisée, U , est de 1 μV.
3.1.5
niveau (d'un signal)
le niveau d'un signal de puissance P quelconque est le rapport en décibels entre cette
puissance et la puissance de référence normalisée P , soit
P
10 lg dB
P
Le niveau d'un signal de tension U quelconque est le rapport en décibels entre cette tension
et la tension de référence normalisée U , soit
U
10 lg dB
U
Ce rapport est exprimé en décibels (par rapport à 1 μV dans 75 Ω) ou plus simplement en
décibels (microvolts) [dB (μV)] s'il n'y a pas de risque d'ambiguïté.
60728-3 © IEC:2000 – 17 –
3 Terms, definitions, symbols and abbreviations
3.1 Terms and definitions
For the purposes of this part of IEC 60728, the following definitions apply:
3.1.1
equalizer
device designed to compensate over a certain frequency range for the amplitude/frequency
distortion or phase/frequency distortion introduced by feeders or equipment
NOTE This device is for the compensation of linear distortion only.
3.1.2
feeder
transmission path forming part of a cabled distribution system. Such a path may consist of a
metallic cable, optical fibre, waveguide or any combination of these. By extension, the term is
also applied to paths containing one or more radio links
3.1.3
decibel ratio
ten times the logarithm of the ratio of two quantities of power P and P , i.e.:
1 2
P
10 lg dB
P
3.1.4
standard reference power and voltage
in cabled systems the standard reference power, P , is 1/75 pW
NOTE This is the power dissipated in a 75 Ω resistor with a voltage drop of 1 μV RMS across it.
The standard reference voltage, U , is 1 μV.
3.1.5
level
the level of any power P is the decibel ratio of that power to the standard reference power P ,
1 0
i.e.
P
10 lg dB
P
The level of any voltage U is the decibel ratio of that voltage to the standard reference voltage
U , i.e.
U
20 lg dB
U
This may be expressed in decibels (relative to 1 μV in 75 Ω) or more simply in decibels
(microvolts) [dB(μV)] if there is no risk of ambiguity.
– 18 – 60728-3 © CEI:2000
3.1.6
affaiblissement
rapport entre la puissance d'entrée et la puissance de sortie d'un matériel ou d'un système,
habituellement exprimé en décibels
3.1.7
gain
rapport en décibels entre la puissance de sortie et la puissance d'entrée
3.1.8
réponse amplitude / fréquence
gain ou affaiblissement d'un matériel ou d'un système en fonction de la fréquence
3.1.9
pente
différence de gain ou d'affaiblissement entre deux points quelconques d'un matériel ou d'un
système pour deux fréquences spécifiées
3.1.10
transmodulation
modulation parasite de la porteuse d'un signal utile par la modulation d'un autre signal
résultant de la non-linéarité d'un matériel ou d'un système
3.1.11
rapport porteuse à bruit
rapport en décibels, en un point donné d'un matériel ou d'un système, entre le niveau de la
porteuse-image ou de la porteuse-son et le niveau de bruit en ce point (mesuré dans une
bande passante convenable pour le système de radiodiffusion ou de télévision utilisé)
3.1.12
facteur de bruit
facteur de bruit utilisé comme facteur de mérite décrivant le bruit interne produit par un
dispositif actif.
Le facteur de bruit (F) est le rapport entre le rapport porteuse à bruit à l'entrée et le rapport
porteuse à bruit à la sortie d'un dispositif actif, en supposant que la porteuse à l'entrée est
exempte de bruit:
C N
1 1
F =
C N
2 2
où
C est la puissance du signal à l'entrée;
C est la puissance du signal à la sortie;
N est la puissance du bruit à l'entrée (bruit thermique idéal);
N est la puissance du bruit à la sortie.
En d'autres termes, le facteur de bruit est le rapport de la puissance du bruit à la sortie d'un
dispositif actif sur la puissance du bruit au même point si le dispositif avait été idéal et exempt
de bruit supplémentaire.
N
2 réel
F =
N
2 idéal
60728-3 © IEC:2000 – 19 –
3.1.6
attenuation
ratio of the input power to the output power of an equipment or a system, usually expressed in
decibels
3.1.7
gain
decibel ratio of the output power to the input power
3.1.8
amplitude frequency response
the gain or loss of an equipment or a system plotted against frequency
3.1.9
slope
difference in gain or attenuation at two specified frequencies between any two points in an
equipment or system
3.1.10
cross-modulation
undesired modulation of the carrier of a desired signal by the modulation of another signal as a
result of equipment or system non-linearities
3.1.11
carrier-to-noise ratio
difference in decibels between the vision or sound carrier level at a giv
...








Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
