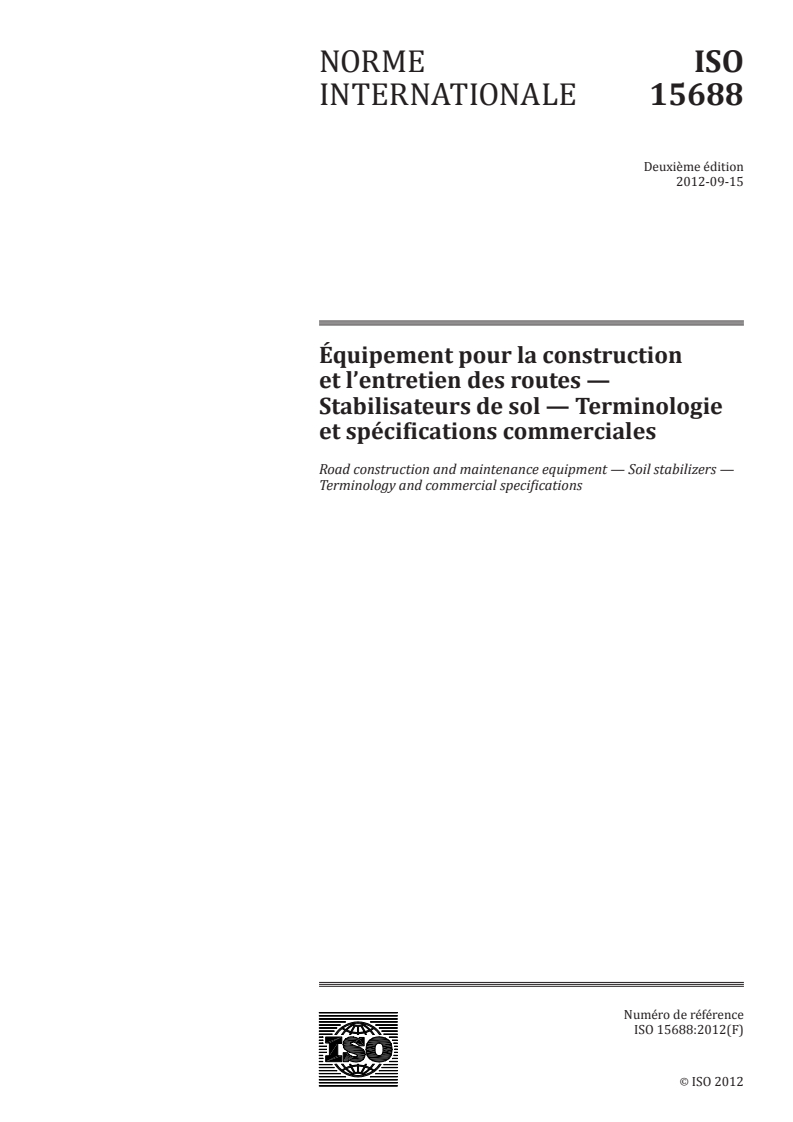

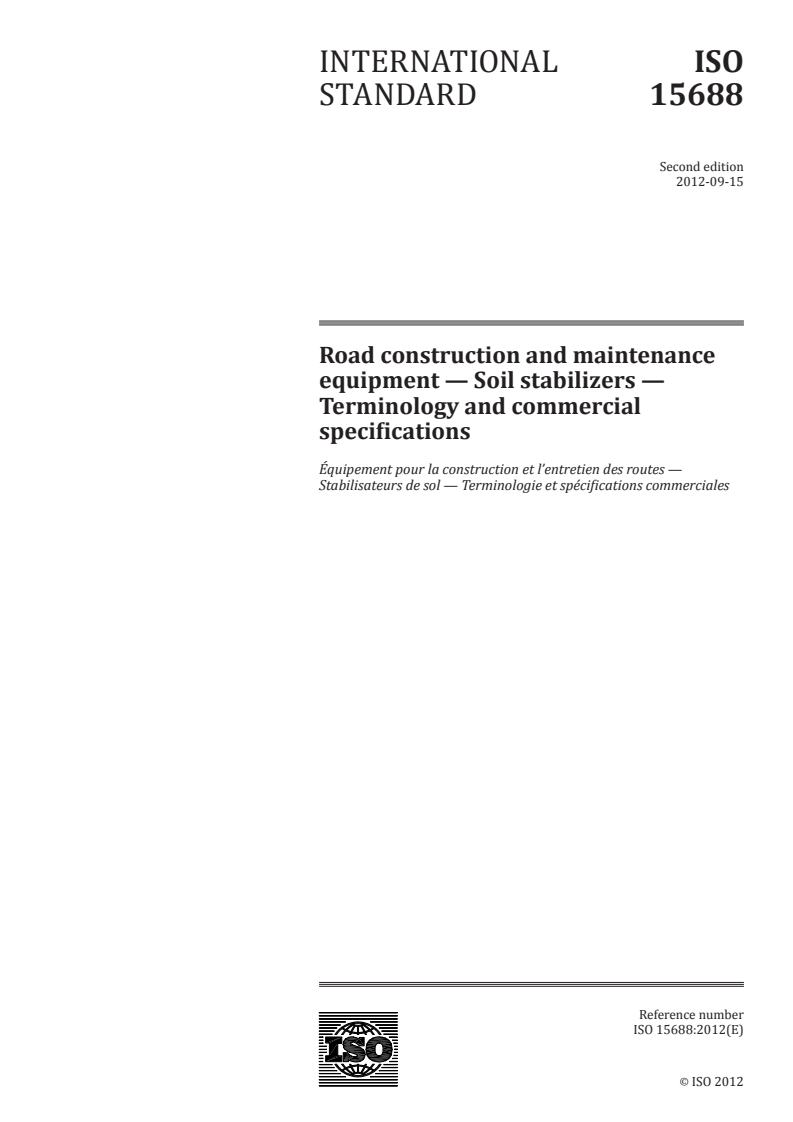

ISO 15688:2012

NORME ISO
INTERNATIONALE 15688
Deuxième édition
2012-09-15
Équipement pour la construction
et l’entretien des routes —
Stabilisateurs de sol — Terminologie
et spécifications commerciales
Road construction and maintenance equipment — Soil stabilizers —
Terminology and commercial specifications
Numéro de référence
©
ISO 2012

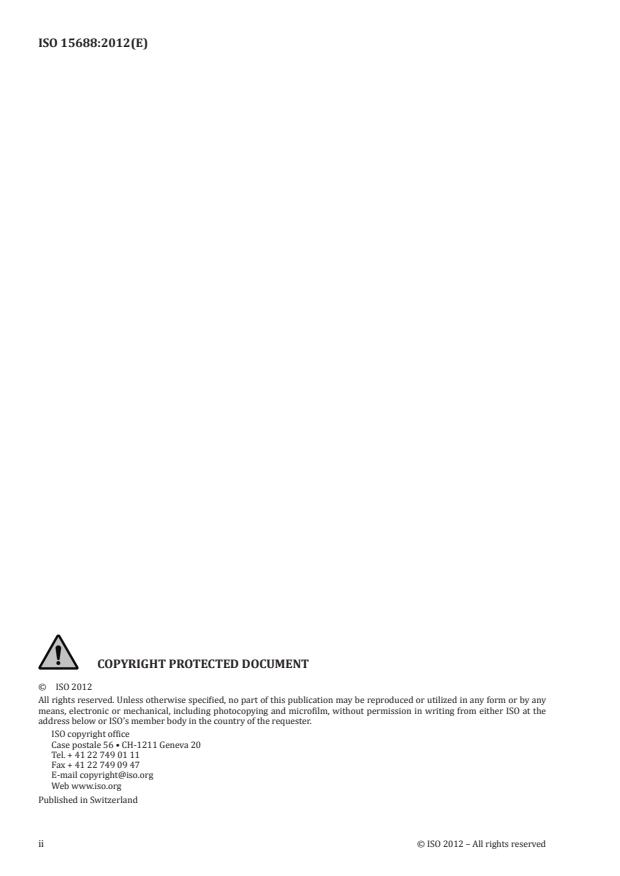

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2012
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Version française parue en 2013
Publié en Suisse
ii © ISO 2012 – Tous droits réservés

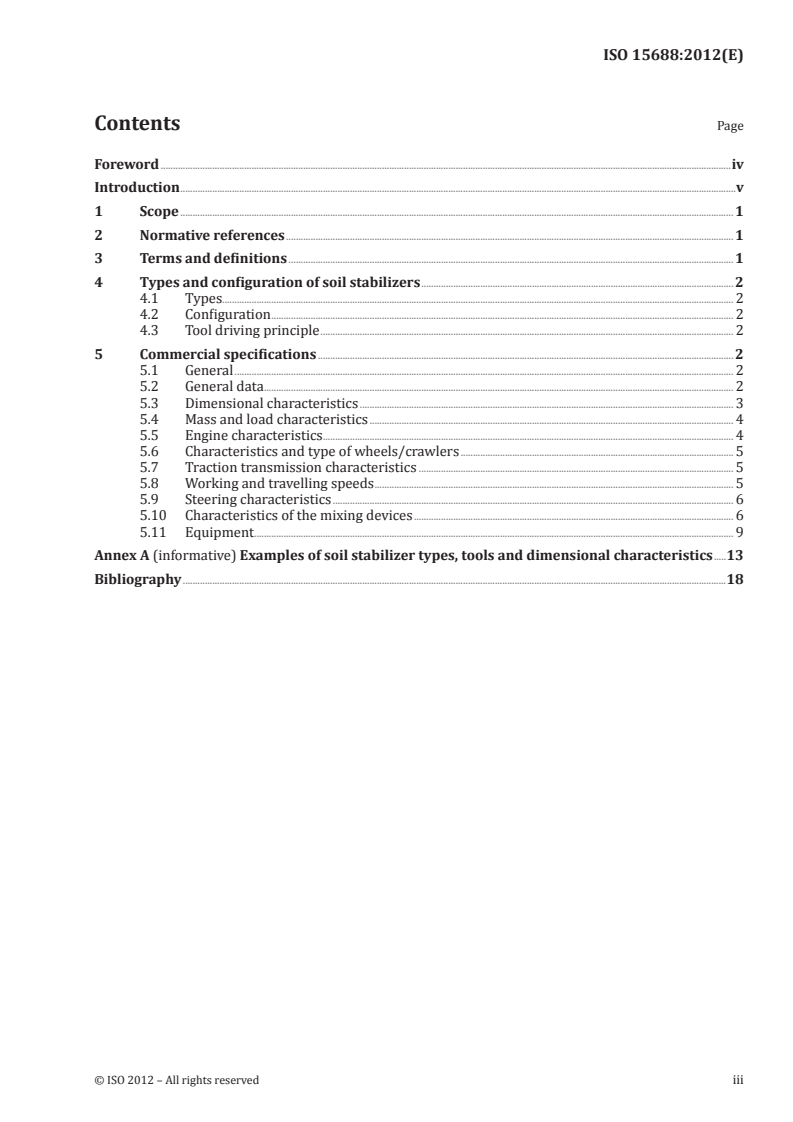

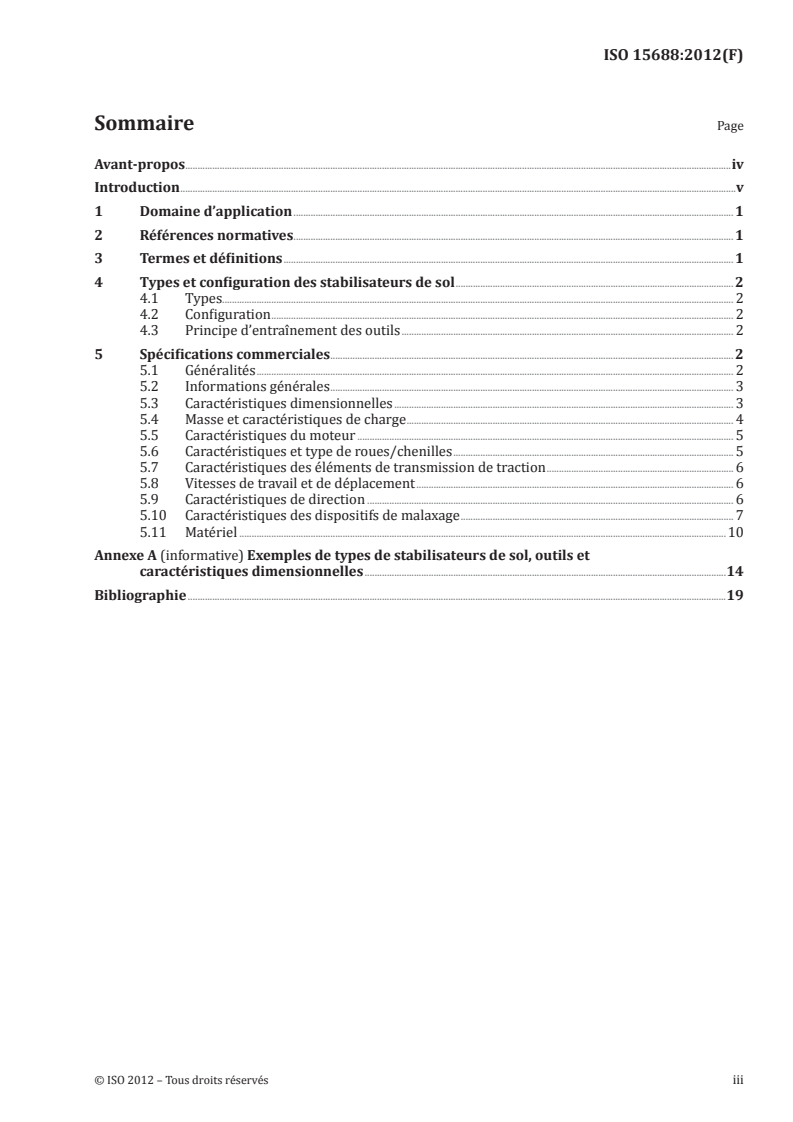

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Types et configuration des stabilisateurs de sol . 2
4.1 Types. 2
4.2 Configuration . 2
4.3 Principe d’entraînement des outils . 2
5 Spécifications commerciales . 2
5.1 Généralités . 2
5.2 Informations générales . 3
5.3 Caractéristiques dimensionnelles . 3
5.4 Masse et caractéristiques de charge . 4
5.5 Caractéristiques du moteur . 5
5.6 Caractéristiques et type de roues/chenilles . 5
5.7 Caractéristiques des éléments de transmission de traction . 6
5.8 Vitesses de travail et de déplacement . 6
5.9 Caractéristiques de direction . 6
5.10 Caractéristiques des dispositifs de malaxage . 7
5.11 Matériel .10
Annexe A (informative) Exemples de types de stabilisateurs de sol, outils et
caractéristiques dimensionnelles .14
Bibliographie .19

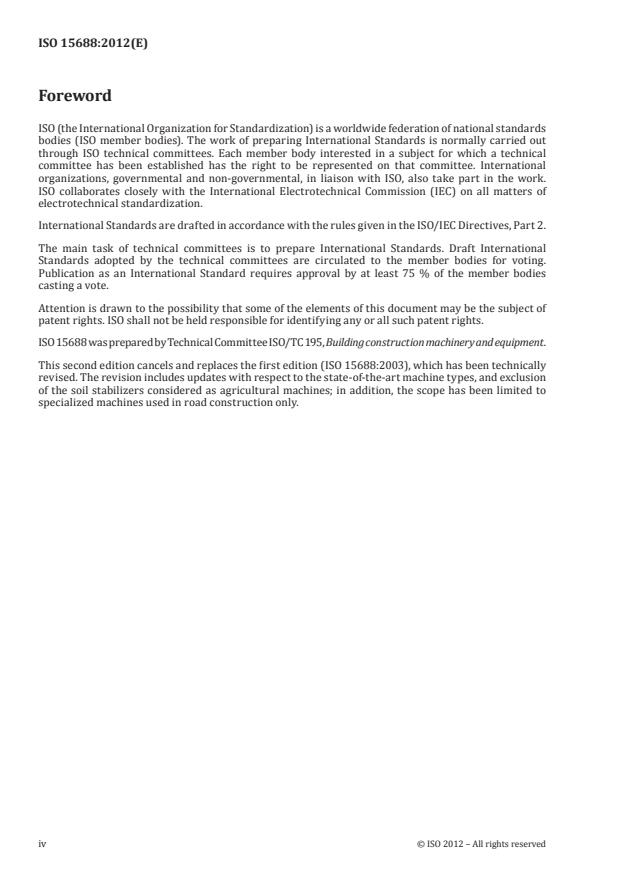

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui concerne
la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives
ISO/CEI, Partie 2.
La tâche principale des comités techniques est d’élaborer les Normes internationales. Les projets de
Normes internationales adoptés par les comités techniques sont soumis aux comités membres pour vote.
Leur publication comme Normes internationales requiert l’approbation de 75 % au moins des comités
membres votants.
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable de
ne pas avoir identifié de tels droits de propriété et averti de leur existence.
L’ISO 15688 a été élaborée par le comité technique ISO/TC 195, Machines et matériels pour la construction
des bâtiments.
Cette deuxième édition annule et remplace la première édition (ISO 15688:2003), qui a fait l’objet d’une
révision technique. La révision inclut des mises à jour par rapport à l’état de l’art pour les types d’engins
et l’exclusion des stabilisateurs de sol considérés comme des engins agricoles. De plus, le domaine
d’application a été limité aux engins spécialisés utilisés exclusivement pour la construction des routes.
iv © ISO 2012 – Tous droits réservés

Introduction
La présente Norme internationale traite des stabilisateurs de sol utilisés pour les travaux de terrassement
et de chaussées routières.
Elle fournit la terminologie relative aux engins et à leurs composants, ainsi que les définitions des
principes et paramètres de fonctionnement.
Elle traite des spécifications commerciales et établit les paramètres nécessaires pour les
caractéristiques techniques d’un engin complet et de ses composants, tels que le véhicule de transport
et le dispositif de malaxage.
NORME INTERNATIONALE ISO 15688:2012(F)
Équipement pour la construction et l’entretien des
routes — Stabilisateurs de sol — Terminologie et
spécifications commerciales
1 Domaine d’application
La présente Norme internationale établit la terminologie, les définitions relatives au fonctionnement et
les spécifications commerciales des stabilisateurs de sol et de leurs composants destinés à être utilisés
pour les travaux de terrassement et de chaussées routières.
Elle ne s’applique pas aux stabilisateurs de sol utilisés pour les applications agricoles.
2 Références normatives
Les documents suivants, en tout ou partie, sont référencés de manière normative dans le présent
document et sont indispensables pour son application. Pour les références datées, seule l’édition citée
s’applique. Pour les références non datées, la dernière édition du document de référence s’applique (y
compris les éventuels amendements).
ISO 3911, Roues et jantes pour pneumatiques — Vocabulaire, désignation et marquage
ISO 6746-1, Engins de terrassement — Définitions des dimensions et des codes — Partie 1: Engin de base
ISO 6746-2, Engins de terrassement — Définitions des dimensions et des codes — Partie 2: Équipements
et accessoires
ISO 7134, Engins de terrassement — Niveleuses — Terminologie et spécifications commerciales
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
3.1
stabilisateur de sol
machine automotrice, tractée ou portée, ayant pour fonction de pulvériser, disloquer, aérer, homogénéiser,
détacher des matériaux existants ou d’apport ou des matériaux de chaussée et de les mélanger avec un
ou plusieurs matériaux ajoutés, tels que du filler, du ciment ou de la chaux
Note 1 à l’article: Un stabilisateur de sol est principalement conçu pour améliorer les propriétés mécaniques et
physiques du sol en le mélangeant avec des liants (ciment, chaux, etc.) ou du filler.
3.2
véhicule de transport
machine transportant tous les composants et assurant le déplacement du dispositif de malaxage pendant
les travaux et entre les zones de travail
3.3
dispositif de malaxage
partie active dans laquelle les composants travaillent le matériau en place
Note 1 à l’article: Le dispositif de malaxage comprend normalement un rotor motorisé équipé d’outils qui tournent
pendant l’opération de malaxage (Figures A.1 à A.5). À la place d’un dispositif de type rotor, il est possible d’utiliser
un autre type d’équipement de malaxage, par exemple une excavatrice (Figure A.6).
3.4
capot de malaxeur variable
capotage muni de trappes ou de volets qui contrôle le temps pendant lequel les matériaux restent dans
la chambre de malaxage
3.5
capot de malaxeur fixe
capotage sans trappes ni volets qui ne permet pas de faire varier la durée de malaxage
4 Types et configuration des stabilisateurs de sol
4.1 Types
Suivant le dispositif de malaxage, on distingue deux types de stabilisateurs de sol différents:
a) malaxage: avec des outils rotatifs permettant de découper et de réduire en granulat le matériau
dans une chambre de malaxage (voir Figures A.1 à A.5); l’axe de rotation des rotors pouvant être
horizontal ou vertical;
b) dislocation: avec des outils spéciaux à mouvement alternatif (excavatrice, voir Figure A.6).
4.2 Configuration
La configuration des stabilisateurs de sol est déterminée soit par la position de l’outil de malaxage par
rapport aux essieux du véhicule de transport, soit par le type et l’agencement des outils de travail dont
est équipée la machine.
a) Position de l’outil de malaxage:
— centrale: le dispositif de malaxage est suspendu entre les essieux avant et arrière (voir
Figures A.1 et A.2);
— arrière: le dispositif de malaxage est porté derrière les essieux (voir Figures A.3 à A.6).
b) Type et agencement des outils de travail:
— les outils sont fixés à un tambour rotatif à axe horizontal (voir Figures A.1 à A.4 et Figures A.7 à
A.10);
— les outils sont fixés à un disque rotatif à axe vertical (voir Figure A.5);
— les outils se présentent sous la forme d’une excavatrice (voir Figures A.6 et A.8).
4.3 Principe d’entraînement des outils
Le mouvement des outils est assuré par des systèmes d’entraînement mécaniques ou hydrauliques.
5 Spécifications commerciales
5.1 Généralités
Les dimensions et masses caractéristiques spécifiées ci-dessous ne s’appliquent pas aux stabilisateurs
de sol basés sur des niveleuses. Pour ces machines, les spécifications données dans l’ISO 6746-1,
l’ISO 6746-2 et l’ISO 7134 s’appliquent.
2 © ISO 2012 – Tous droits réservés

5.2 Informations générales
Spécifier les informations suivantes.
a)  Fabricant ou importateur (en cas d’importation)
b)  Modèle
c)  Puissance installée (spécifier la norme) kW
d)  Dimensions de transport (hors tout)
—  longueur mm
—  lar
...
