ISO 28927-11:2011
(Main)Hand-held portable power tools — Test methods for evaluation of vibration emission — Part 11: Stone hammers
Hand-held portable power tools — Test methods for evaluation of vibration emission — Part 11: Stone hammers
ISO 28927-11:2011 specifies a laboratory method for measuring hand-transmitted vibration emission at the handles of hand-held stone hammers. It is a type-test procedure for establishing the magnitude of vibration in the gripping areas of a stone hammer when operated in laboratory conditions. It is intended that the results be used to compare different models of the same type of machine. ISO 28927-11:2011 is applicable to engraving pens and stone hammers intended for use by stone masons, driven pneumatically or by other means. It is not applicable to demolition hammers or to chipping hammers primarily intended for use on metal or in construction.
Machines à moteur portatives — Méthodes d'essai pour l'évaluation de l'émission de vibrations — Partie 11: Casse-pierres
L'ISO 28927-11:2011 spécifie une méthode de mesure en laboratoire des émissions de vibrations transmises aux mains s'exerçant au niveau des poignées des casse-pierres portatifs. Il s'agit d'une méthode d'essai de type définissant l'amplitude des vibrations aux zones de préhension d'un casse-pierres fonctionnant dans des conditions d'essai de type. Il est prévu d'utiliser les résultats pour comparer différents modèles du même type de machine. L'ISO 28927-11:2011 s'applique aux outils de gravure et aux casse-pierres utilisés par les maçons en pierres, pneumatiques ou entraînés par un autre dispositif. Elle ne s'applique pas aux marteaux de démolition ou aux marteaux burineurs prévus principalement pour être utilisés sur du métal ou en construction.
General Information
Relations
Buy Standard
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 28927-11
First edition
2011-02-01
Hand-held portable power tools — Test
methods for evaluation of vibration
emission —
Part 11:
Stone hammers
Machines à moteur portatives — Méthodes d'essai pour l'évaluation de
l'émission de vibrations —
Partie 11: Casse-pierres
Reference number
ISO 28927-11:2011(E)
©
ISO 2011
---------------------- Page: 1 ----------------------
ISO 28927-11:2011(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
COPYRIGHT PROTECTED DOCUMENT
© ISO 2011
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2011 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 28927-11:2011(E)
Contents Page
Foreword .iv
Introduction.vi
1 Scope.1
2 Normative references.1
3 Terms, definitions and symbols .1
3.1 Terms and definitions .2
3.2 Symbols.2
4 Basic standards and vibration test codes .2
5 Description of the family of machines .3
6 Characterization of vibration.4
6.1 Direction of measurement .4
6.2 Location of measurements.4
6.3 Magnitude of vibration.6
6.4 Combination of vibration directions.6
7 Instrumentation requirements .7
7.1 General .7
7.2 Mounting of transducers .7
7.3 Frequency weighting filter.7
7.4 Integration time.7
7.5 Auxiliary equipment .8
7.6 Calibration.8
8 Testing and operating conditions of the machinery.8
8.1 General .8
8.2 Operating conditions .8
8.3 Other quantities to be specified.9
8.4 Attached equipment, workpiece and task.9
8.5 Operator .11
9 Measurement procedure and validity.11
9.1 Reported vibration values .11
9.2 Declaration and verification of the vibration emission value .12
10 Test report.12
Annex A (informative) Model test report for vibration emission of stone hammers.14
Annex B (normative) Determination of uncertainty .16
Bibliography.18
© ISO 2011 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 28927-11:2011(E)

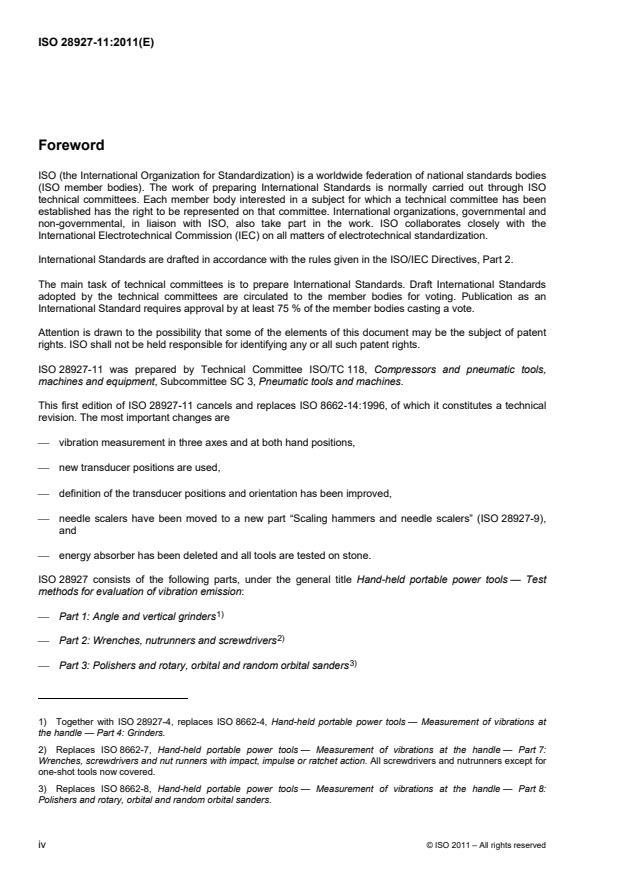

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 28927-11 was prepared by Technical Committee ISO/TC 118, Compressors and pneumatic tools,
machines and equipment, Subcommittee SC 3, Pneumatic tools and machines.
This first edition of ISO 28927-11 cancels and replaces ISO 8662-14:1996, of which it constitutes a technical
revision. The most important changes are
⎯ vibration measurement in three axes and at both hand positions,
⎯ new transducer positions are used,
⎯ definition of the transducer positions and orientation has been improved,
⎯ needle scalers have been moved to a new part “Scaling hammers and needle scalers” (ISO 28927-9),
and
⎯ energy absorber has been deleted and all tools are tested on stone.
ISO 28927 consists of the following parts, under the general title Hand-held portable power tools — Test
methods for evaluation of vibration emission:
1)
⎯ Part 1: Angle and vertical grinders
2)
⎯ Part 2: Wrenches, nutrunners and screwdrivers
3)
⎯ Part 3: Polishers and rotary, orbital and random orbital sanders
1) Together with ISO 28927-4, replaces ISO 8662-4, Hand-held portable power tools — Measurement of vibrations at
the handle — Part 4: Grinders.
2) Replaces ISO 8662-7, Hand-held portable power tools — Measurement of vibrations at the handle — Part 7:
Wrenches, screwdrivers and nut runners with impact, impulse or ratchet action. All screwdrivers and nutrunners except for
one-shot tools now covered.
3) Replaces ISO 8662-8, Hand-held portable power tools — Measurement of vibrations at the handle — Part 8:
Polishers and rotary, orbital and random orbital sanders.
iv © ISO 2011 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 28927-11:2011(E)
4)
⎯ Part 4: Straight grinders
5)
⎯ Part 5: Drills and impact drills
6)
⎯ Part 6: Rammers
7)
⎯ Part 7: Nibblers and shears
⎯ Part 8: Saws, polishing and filing machines with reciprocating action and small saws with oscillating or
8)
rotating action
9)
⎯ Part 9: Scaling hammers and needle scalers
10)
⎯ Part 10: Percussive drills, hammers and breakers
11)
⎯ Part 11: Stone hammers
12)
⎯ Part 12: Die grinders
4) Together with ISO 29827-1, replaces ISO 8662-4, Hand-held portable power tools — Measurement of vibrations at
the handle — Part 4: Grinders.
5) Replaces ISO 8662-6, Hand-held portable power tools — Measurement of vibrations at the handle — Part 6: Impact
drills. Non-impacting drills now covered.
6) Replaces ISO 8662-9, Hand-held portable power tools — Measurement of vibrations at the handle — Part 9:
Rammers.
7) Replaces ISO 8662-10, Hand-held portable power tools — Measurement of vibrations at the handle — Part 10:
Nibblers and shears.
8) Replaces ISO 8662-12, Hand-held portable power tools — Measurement of vibrations at the handle — Part 12: Saws
and files with reciprocating action and saws with oscillating or rotating action.
9) Together with this part of ISO 29827, replaces ISO 8662-14, Hand-held portable power tools — Measurement of
vibrations at the handle — Part 14: Stone-working tools and needle scalers.
10) To be published. Replaces ISO 8662-2, Hand-held portable power tools — Measurement of vibrations at the
handle — Part 2: Chipping hammers and riveting hammers, ISO 8662-3, Hand-held portable power tools — Measurement
of vibrations at the handle — Part 3: Rock drills and rotary hammers, and ISO 8662-5, Hand-held portable power tools —
Measurement of vibrations at the handle — Part 5: Pavement breakers and hammers for construction work. It also
incorporates the Amendments ISO 8662-2:1992/Amd.1:1999, ISO 8662-3:1992/Amd.1:1999 and
ISO 8662-5:1992/Amd.1:1999. Chipping and riveting hammers, rock drills and rotary hammers all covered.
11) Together with ISO 29827-9, replaces ISO 8662-14, Hand-held portable power tools — Measurement of vibrations at
the handle — Part 14: Stone-working tools and needle scalers.
12) Under preparation. Replaces ISO 8662-13, Hand-held portable power tools — Measurement of vibrations at the
handle — Part 13: Die grinders. It also incorporates the Technical Corrigendum ISO 8662-13:1997/Cor.1:1998.
© ISO 2011 – All rights reserved v
---------------------- Page: 5 ----------------------
ISO 28927-11:2011(E)
Introduction
This document is a type-C standard as stated in ISO 12100.
When requirements of this type-C standard are different from those which are stated in type-A or -B standards,
the requirements of this type-C standard take precedence over the requirements of the other standards for
machines that have been designed and built according to the requirements of this type-C standard.
The vibration test codes for portable hand-held machines given in ISO 28927 (all parts) are based on
ISO 20643, which gives general specifications for the measurement of the vibration emission of hand-held and
hand-guided machinery. ISO 28927 (all parts) specifies the operation of the machines under type-test
conditions and other requirements for the performance of type tests. The structure/numbering of its clauses
follows that of ISO 20643.
The basic principle for transducer positioning first introduced in the IEC 60745 series of European standards is
followed, representing a deviation from ISO 20643 for reasons of consistency. The transducers are primarily
positioned next to the hand in the area between the thumb and the index finger, where they give the least
disturbance to the operator gripping the machine.
It has been found that vibrations generated by stone hammers vary considerably in typical use. For stone
hammers, impacting action is the prime source of vibration. The variation is largely due to variations in the
handling of the machine and the characteristics of the material to work on. Differences in the support of the
material also cause differences in vibration. This part of ISO 28927 uses a working process where the
machine is used to work on a stone surface. To improve reproducibility of the test, it is important that the
material has good support and that inserted tools used are in good condition.
The values obtained are type-test values intended to be representative of the average of the upper quartile of
typical vibration magnitudes in real-world use of the machines. However, the actual magnitudes vary
considerably from time to time and depend on many factors, including the operator, the task and the inserted
tool or consumable. The state of maintenance of the machine itself might also be of importance. Under real
working conditions the influences of the operator and process can be particularly important at low magnitudes.
2
It is therefore not recommended that emission values below 2,5 m/s be used for estimating the vibration
2
magnitude under real working conditions. In such cases, 2,5 m/s is the recommended vibration magnitude for
estimating the machine vibration.
If accurate values for a specific work place are required, then measurements [according to ISO 5349 (all
parts)] in that work situation could be necessary. Vibration values measured in real working conditions can be
either higher or lower than the values obtained using this part of ISO 28927.
Higher vibration magnitudes can easily occur in real work situations, caused by the use of excessively worn
inserted tools.
The vibration test codes given in ISO 28927 (all parts) supersede those given in ISO 8662 (all parts), which
has been replaced by the corresponding parts of ISO 28927 (see Foreword).
NOTE ISO 8662-11, Hand-held portable power tools — Measurement of vibrations at the handle — Part 11: Fastener
driving tools, could be replaced by a future part of ISO 28927.
vi © ISO 2011 – All rights reserved
---------------------- Page: 6 ----------------------
INTERNATIONAL STANDARD ISO 28927-11:2011(E)
Hand-held portable power tools — Test methods for evaluation
of vibration emission —
Part 11:
Stone hammers
1 Scope
This part of ISO 28927 specifies a laboratory method for measuring hand-transmitted vibration emission at the
handles of hand-held stone hammers. It is a type-test procedure for establishing the magnitude of vibration in
the gripping areas of a stone hammer when operated in laboratory conditions. It is intended that the results be
used to compare different models of the same type of machine.
This part of ISO 28927 is applicable to engraving pens and stone hammers intended for use by stone masons
(see Clause 5), driven pneumatically or by other means. It is not applicable to demolition hammers or to
chipping hammers primarily intended for use on metal or in construction.
NOTE To avoid confusion with the terms “power tool” and “inserted tool”, “machine” is used hereinafter for the former.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 2787, Rotary and percussive pneumatic tools — Performance tests
ISO 5349, (all parts), Mechanical vibration — Measurement and evaluation of human exposure to hand-
transmitted vibration
ISO 5391:2003, Pneumatic tools and machines — Vocabulary
ISO 17066, Hydraulic tools — Vocabulary
ISO 20643:2005, Mechanical vibration — Hand-held or hand-guided machinery — Principles for evaluation of
vibration emission
EN 12096, Mechanical vibration — Declaration and verification of vibration emission values
3 Terms, definitions and symbols
For the purposes of this document, the terms and definitions given in ISO 5391, ISO 17066 and ISO 20643
and the following apply.
© ISO 2011 – All rights reserved 1
---------------------- Page: 7 ----------------------
ISO 28927-11:2011(E)
3.1 Terms and definitions
3.1.1
stone hammer
percussive machine for carving and chipping stone
NOTE Adapted form ISO 5391:2003, definition 2.2.6.
3.1.2
chisel
inserted tool with a straight edge, intended for carving stone
3.1.3
bush
inserted tool with teeth for levelling the surface of a stone workpiece and/or applying a pattern to the surface
of the stone
3.1.4
bush hammering
mechanical process which produces textured surfaces
NOTE Textures vary from subtle to rough.
3.2 Symbols
Symbol Description Unit
2
a root-mean-square (r.m.s.) single-axis acceleration value of m/s
hw
the frequency-weighted hand-transmitted vibration
2
a vibration total value of frequency-weighted r.m.s. m/s
hv
acceleration; root sum of squares of the a values for the
hw
three measured axes of vibration
a 2
arithmetic mean value of a values of runs for one m/s
hv
hv
operator for one hand position
a 2
a arithmetic mean value of hv values for all operators for m/s
h
one hand position
a
2
h arithmetic mean value of a values for one hand position on m/s
h
several machines
2
a declared vibration emission value m/s
hd
2
s standard deviation for a test series (for a sample, s) m/s
n−1
2
σ standard deviation of reproducibility (for a population, σ) m/s
R
C coefficient of variation for a test series
v
2
K uncertainty m/s
4 Basic standards and vibration test codes
This part of ISO 28927 is based on the requirements of ISO 20643 and corresponds to its structure in respect
of clause subjects and numbering, except for the annexes.
Annex A presents a model test report and Annex B the means for determining the uncertainty, K.
2 © ISO 2011 – All rights reserved
---------------------- Page: 8 ----------------------
ISO 28927-11:2011(E)
5 Description of the family of machines
This part of ISO 28927 applies to stone hammers, which are usually pneumatically powered straight machines
although some have a “D” handle or pistol grip handle. Some are fitted with spring-loaded sleeves to reduce
vibration transmitted to the operator's hand. The chisel is generally not fixed in the hammer but held by the
operator. Some chisels also have sleeves, attached either to the hammer or to the chisel with spring-loading
to reduce vibration.
This part of ISO 28927 is applicable to hand-held power-driven portable stone hammers.
It is not applicable to demolition hammers or to chipping hammers primarily intended for use on metal or in
construction.
Figures 1 to 3 show examples of stone hammers as specified in this part of ISO 28927. Figure 4 is an
example of a sleeved chisel intended to be used when the chisel needs to be guided using the left hand.
Figure 1 — Straight hammer
Figure 2 — Hammer with open or closed bow grip
© ISO 2011 – All rig
...
NORME ISO
INTERNATIONALE 28927-11
Première édition
2011-02-01
Machines à moteur portatives —
Méthodes d'essai pour l'évaluation de
l'émission de vibrations —
Partie 11:
Casse-pierres
Hand-held portable power tools — Test methods for evaluation of
vibration emission —
Part 11: Stone hammers
Numéro de référence
ISO 28927-11:2011(F)
©
ISO 2011
---------------------- Page: 1 ----------------------
ISO 28927-11:2011(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2011
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2011 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 28927-11:2011(F)
Sommaire Page
Avant-propos .iv
Introduction.vi
1 Domaine d'application .1
2 Références normatives.1
3 Termes, définitions et symboles.1
3.1 Termes et définitions .2
3.2 Symboles.2
4 Normes de base et codes d'essais de vibration .2
5 Description de la famille de machines .3
6 Caractérisation des vibrations.4
6.1 Direction du mesurage.4
6.2 Emplacement des mesurages.4
6.3 Amplitude des vibrations.6
6.4 Combinaison des directions des vibrations.6
7 Exigences pour l'appareillage.7
7.1 Généralités .7
7.2 Montage des accéléromètres .7
7.3 Filtre de pondération en fréquence .7
7.4 Durée d'intégration.8
7.5 Équipement auxiliaire .8
7.6 Étalonnage .8
8 Conditions d'essai et de fonctionnement de la machine .8
8.1 Généralités .8
8.2 Conditions de fonctionnement .8
8.3 Autres valeurs à spécifier.9
8.4 Équipement accessoire, pièce et tâche .9
8.5 Opérateur .11
9 Modes opératoires de mesure et validation .11
9.1 Valeurs des vibrations consignées .11
9.2 Déclaration et vérification des valeurs d'émission de vibrations .12
10 Rapport d'essai.12
Annexe A (informative) Modèle de rapport d'essai pour les émissions de vibrations des casse-
pierres.14
Annexe B (normative) Détermination de l'incertitude.16
Bibliographie.18
© ISO 2011 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 28927-11:2011(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 28927-11 a été élaborée par le comité technique ISO/TC 118, Compresseurs, machines portatives
pneumatiques, machines et équipements pneumatiques, sous-comité SC 3, Machines portatives
pneumatiques et machines pneumatiques.
Cette première édition annule et remplace l'ISO 8662-14:1996, dont elle constitue une révision technique. Les
principales modifications sont
⎯ le mesurage des vibrations sur trois axes et aux deux positions de main,
⎯ l'utilisation de nouvelles positions de l'accéléromètre,
⎯ une définition améliorée des positions et de l'orientation de l'accéléromètre,
⎯ le transfert des marteaux à aiguilles dans une nouvelle partie «Marteaux dérouilleurs et marteaux à
aiguilles» (ISO 28927-9),
⎯ la suppression de l'absorbeur d'énergie et l'essai de tous les outils sur de la pierre.
L'ISO 28927 comprend les parties suivantes, présentées sous le titre général Machines à moteur
portatives — Méthodes d'essai pour l'évaluation de l'émission de vibrations:
1)
⎯ Partie 1: Meuleuses verticales et meuleuses d'angles
2)
⎯ Partie 2: Clés, boulonneuses et visseuses
1) Conjointement à l'ISO 28927-4, remplace l'ISO 8662-4, Machines à moteur portatives — Mesurage des vibrations au
niveau des poignées — Partie 4: Meuleuses.
2) Remplace l'ISO 8662-7, Machines à moteur portatives — Mesurage des vibrations au niveau des poignées —
Partie 7: Clés, tournevis et serreuses à percussion, à impulsion ou à cliquet. Tous les types de tournevis et de
boulonneuses sont maintenant traités à l'exception des outils monocoup.
iv © ISO 2011 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 28927-11:2011(F)
3)
⎯ Partie 3: Polisseuses-lustreuses et ponceuses rotatives, orbitales et orbitales spéciales
4)
⎯ Partie 4: Meuleuses droites
5)
⎯ Partie 5: Perceuses et perceuses à percussion
6)
⎯ Partie 6: Marteaux fouloirs
7)
⎯ Partie 7: Grignoteuses et cisailles
8)
⎯ Partie 8: Scies, polisseuses et limes alternatives et petites scies oscillantes ou circulaires
9)
⎯ Partie 9: Marteaux dérouilleurs et marteaux à aiguilles
10)
⎯ Partie 10: Marteaux à percussion, perforateurs et brise-béton
⎯ 11)
Partie 11: Casse-pierres
12)
⎯ Partie 12: Meuleuses d'outillage
3) Remplace l'ISO 8662-8, Machines à moteur portatives — Mesurage des vibrations au niveau des poignées —
Partie 8: Polisseuses-lustreuses et ponceuses rotatives, orbitales et orbitales spéciales.
4) Conjointement à l'ISO 28927-1, remplace l'ISO 8662-4, Machines à moteur portatives — Mesurage des vibrations au
niveau des poignées — Partie 4: Meuleuses.
5) Remplace l'ISO 8662-6, Machines à moteur portatives — Mesurage des vibrations au niveau des poignées —
Partie 6: Perceuses à percussion. Les perceuses sont maintenant traitées.
6) Remplace l'ISO 8662-9, Machines à moteur portatives — Mesurage des vibrations au niveau des poignées —
Partie 9: Marteaux fouloirs.
7) Remplace l'ISO 8662-10, Machines à moteur portatives — Mesurage des vibrations au niveau des poignées —
Partie 10: Grignoteuses et cisailles.
8) Remplace l'ISO 8662-12, Machines à moteur portatives — Mesurage des vibrations au niveau des poignées —
Partie 12: Scies et limes alternatives et scies oscillantes ou circulaires.
9) Conjointement à la présente partie de l'ISO 28927, remplace l'ISO 8662-14, Machines à moteur portatives —
Mesurage des vibrations au niveau des poignées — Partie 14: Machines portatives pour le travail de la pierre et marteaux
à aiguilles.
10) À publier. Remplace l'ISO 8662-2, Machines à moteur portatives — Mesurage des vibrations au niveau des
poignées — Partie 2: Marteaux burineurs et marteaux riveurs, y compris l'ISO 8662-2:1992/Amd.1:1999, l'ISO 8662-3,
Machines à moteur portatives — Mesurage des vibrations au niveau des poignées — Partie 3: Marteaux perforateurs et
marteaux rotatifs, y compris l'ISO 8662-3:1992/Amd.1:1999 et l'ISO 8662-5, Machines à moteur portatives — Mesurage
des vibrations au niveau des poignées — Partie 5: Brise-béton, marteaux de démolition et marteaux piqueurs, y compris
l'ISO 8662-5:1992/Amd.1:1999. Les marteaux burineurs, les marteaux riveurs et les marteaux perforateurs et marteaux
rotatifs sont tous traités.
11) Conjointement à l'ISO 28927-9, remplace l'ISO 8662-14, Machines à moteur portatives — Mesurage des vibrations au
niveau des poignées — Partie 14: Machines portatives pour le travail de la pierre et marteaux à aiguilles.
12) En cours d'élaboration. Remplace l'ISO 8662-13, Machines à moteur portatives — Mesurage des vibrations au niveau
des poignées — Partie 13: Meuleuses d'outillage, y compris l'ISO 8662-13:1997/Cor.1:1998.
© ISO 2011 – Tous droits réservés v
---------------------- Page: 5 ----------------------
ISO 28927-11:2011(F)
Introduction
Ce document est une norme de type C, tel que déclaré dans l'ISO 12100.
Lorsque les exigences de cette norme de type C sont différentes de celles qui sont déclarées dans les
normes de type A ou B, les exigences de cette norme de type C prévalent sur les exigences des autres
normes relatives aux machines qui ont été conçues et construites selon les exigences de cette norme de
type C.
L'ISO 28927 (toutes les parties), qui spécifie un code d'essai pour le mesurage des émissions de vibrations
des machines à percussion portatives, est rédigée conformément à l'ISO 20643 qui fournit les principes
généraux de mesurage des émissions de vibrations des machines tenues et guidées à la main. L'ISO 28927
(toutes les parties) spécifie la façon de manier la machine pendant l'essai de type et donne d'autres
indications concernant cet essai. La structure/numérotation de ses articles suit celle de l'ISO 20643.
Le principe de base relatif à l'emplacement de l'accéléromètre, introduit tout d'abord dans la série de la
CEI 60745, est utilisé, mais il représente un écart par rapport à l'ISO 20643 pour des raisons de cohérence.
Ces accéléromètres sont principalement positionnés près de la main dans la zone entre le pouce et l'index, là
où ils gênent le moins l'opérateur saisissant l'outil.
Il a été constaté que les vibrations engendrées par les casse-pierres présentent des variations importantes
dans des conditions d'utilisation typiques. L'action de percussion est la première source de vibrations et la
variation est due, pour une large part, aux variations de manipulation de la machine et des caractéristiques du
matériau à transformer. Les différences observées au niveau du support du matériau entraînent également
des vibrations différentes. La présente partie de l'ISO 28927 utilise un procédé de travail dans lequel la
machine est utilisée sur une surface en pierre. Afin d'augmenter la reproductibilité de l'essai, il est important
que le matériau ait un bon support et que les outils intégrés soient utilisés dans de bonnes conditions.
Les valeurs d'essai de type sont destinées à être représentatives de la moyenne du quartile supérieur des
amplitudes des vibrations typiques de l'utilisation réelle des machines. Cependant, les amplitudes réelles
varieront considérablement au court du temps et dépendront de beaucoup de facteurs comprenant l'opérateur,
la tâche et l'outil ou le consommable intégré. L'état de l'entretien de la machine lui-même peut également
avoir de l'importance. Dans des conditions de travail réelles, l'influence de l'opérateur et du procédé peuvent
être particulièrement importantes pour les amplitudes faibles. C'est pourquoi il n'est pas recommandé d'utiliser
2
des valeurs d'émission en dessous de 2,5 m/s comme estimation de l'amplitude de vibrations des conditions
2
de travail réelles. Dans de tels cas, 2,5 m/s est l'amplitude de vibrations recommandée pour estimer les
vibrations de la machine.
Si, pour un travail spécifique, des valeurs exactes sont requises, il peut être nécessaire de réaliser des
mesurages [conformément à l'ISO 5349 (toutes les parties)] dans cette situation de travail. Les valeurs de
vibrations mesurées dans les conditions de travail réelles peuvent être supérieures ou inférieures à celles
obtenues en utilisant la présente partie de l'ISO 28927.
Des amplitudes de vibrations supérieures dues à l'utilisation excessive d'outils intégrés usagers, peuvent
survenir facilement dans les conditions de travail réelles.
Les codes d'essai pour le mesurage des émissions de vibrations donnés dans l'ISO 28927 (toutes les parties)
remplacent ceux donnés dans l'ISO 8662 (toutes les parties), dont les parties ont été remplacées par les
parties correspondantes de l'ISO 28927 (voir Avant-propos).
NOTE L'ISO 8662-11, Machines à moteur portatives — Mesurage des vibrations au niveau des poignées —
Partie 11: Machines à enfoncer les fixations.
vi © ISO 2011 – Tous droits réservés
---------------------- Page: 6 ----------------------
NORME INTERNATIONALE ISO 28927-11:2011(F)
Machines à moteur portatives — Méthodes d'essai pour
l'évaluation de l'émission de vibrations —
Partie 11:
Casse-pierres
1 Domaine d'application
La présente partie de l'ISO 28927 spécifie une méthode de mesure en laboratoire des émissions de vibrations
transmises aux mains s'exerçant au niveau des poignées des casse-pierres portatifs. Il s'agit d'une méthode
d'essai de type définissant l'amplitude des vibrations aux zones de préhension d'un casse-pierres
fonctionnant dans des conditions d'essai de type. Il est prévu d'utiliser les résultats pour comparer différents
modèles du même type de machine.
La présente partie de l'ISO 28927 s'applique aux outils de gravure et aux casse-pierres utilisés par les
maçons en pierres (voir Article 5), pneumatiques ou entraînés par un autre dispositif. Elle ne s'applique pas
aux marteaux de démolition ou aux marteaux burineurs prévus principalement pour être utilisés sur du métal
ou en construction.
NOTE Pour éviter la confusion entre «outil à moteur portatif» et «outil intégré», le mot «machine» est utilisé tout au
long du présent document.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 2787, Machines pneumatiques rotatives, percutantes et roto-percutantes — Essais de fonctionnement
ISO 5349 (toutes les parties), Vibrations mécaniques — Mesurage et évaluation de l'exposition des individus
aux vibrations transmises par la main
ISO 5391:2003, Machines portatives pneumatiques et machines pneumatiques — Vocabulaire
ISO 17066, Outils hydrauliques — Vocabulaire
ISO 20643:2005, Vibration mécanique — Machines tenues et guidées à la main — Principes pour l'évaluation
d'émission de vibration
EN 12096, Vibrations mécaniques — Déclaration et vérification des valeurs d'émission vibratoire
3 Termes, définitions et symboles
Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 5391, l'ISO 17066 et
l'ISO 20643 ainsi que les termes, définitions et symboles suivants s'appliquent.
© ISO 2011 – Tous droits réservés 1
---------------------- Page: 7 ----------------------
ISO 28927-11:2011(F)
3.1 Termes et définitions
3.1.1
casse-pierres
machine à percussion pour modeler et buriner la pierre
NOTE Adapté de l'ISO 5391:2003, définition 2.2.6.
3.1.2
burin
outil intégré à bord droit destiné à modeler la pierre
3.1.3
boucharde
outil intégré avec des dents pour niveler la surface d'une pièce de fabrication en pierre et/ou appliquer un
motif sur la surface de la pierre
3.1.4
bouchardage
procédé mécanique produisant des surfaces texturées
NOTE Les textures peuvent être précises ou grossières.
3.2 Symboles
Symbole Description Unité
2
a valeur moyenne quadratique de l'accélération unidirectionnelle des
m/s
hw
vibrations pondérées en fréquence transmises à la main
2
a valeur totale des vibrations de la moyenne quadratique de
m/s
hv
l'accélération pondérée en fréquence; résultante quadratique des
valeurs a pour les trois axes de vibration mesurés
hw
2
a moyenne arithmétique des valeurs a pour les essais d'un opérateur m/s
hv hv
pour une position de main
2
a moyenne arithmétique des valeurs a pour tous les opérateurs pour m/s
h hv
une position de main
2
a
moyenne arithmétique des valeurs a pour une position de main sur m/s
h
h
plusieurs machines
2
a valeur d'émission de vibrations déclarée m/s
hd
2
s écart-type pour une série d'essais (pour un échantillon, s) m/s
n−1
2
σ écart-type de reproductibilité (pour une population, σ) m/s
R
C coefficient de variation d'une série d'essais
v
2
K incertitude m/s
4 Normes de base et codes d'essais de vibration
La présente partie de l'ISO 28927 est fondée sur les exigences de l'ISO 20643 quant à sa structure, le sujet
des articles et sa numérotation, à l'exception des annexes.
L'Annexe A présente un modèle de rapport d'essai et l'Annexe B la méthode de détermination de l'incertitude,
K.
2 © ISO 2011 – Tous droits réservés
---------------------- Page: 8 ----------------------
ISO 28927-11:2011(F)
5 Description de la famille de machines
La présente partie de l'ISO 28927 s'applique aux casse-pierres qui sont habituellement des machines droites
alimentées de façon pneumatique, bien que certaines d'entre elles possèdent une poignée en «D» ou une
poignée revolver. Certaines d'entre elles sont munies de manchons à ressort pour atténuer les vibrations
transmises à la main de l'opérateur. Le burin n'est généralement pas fixé à l'outil mais tenu par l'opérateur.
Certains burins comportent également des manchons, soit fixés à l'outil, soit fixés au burin, avec un ressort
destiné à atténuer les vibrations.
La présente partie de l'ISO 28927 s'applique aux casse-pierres portatifs à moteur.
Elle ne s'applique pas aux marteaux de démolition ou aux marteaux burineurs prévus principalement pour
être utilisés sur du métal ou en construction.
Les Figures 1 à 3 constituent des exemples de casse-pierres couverts par la présente partie de l'ISO 28927.
La Figure 4 est un exemple de burin manchonné destiné à être utilisé lorsqu'un guidage du burin par la main
gauche est nécessaire.
Figure 1 — Marteau droit
Figure 2 — Marteau avec poignée courbe ouverte ou fermée
© ISO 2011 – Tous droits réservés 3
---------------------- Page: 9 ----------------------
ISO 28927-11:2011(F)
Figure 3 — Marteau avec poignée revolver
Figure 4 — Burin manchonné
6 Caractérisation des vibrations
6.1 Direction du mesurage
Les vibrations transmises à la main doivent être mesurées et consignées pour trois directions dans un
système de coordonnées orthogonal. À chaque position de main, les vibrations doivent être mesurées
simultanément dans les trois directions indiquées aux Figures 5 à 8.
6.2 Emplacement des mesurages
Les mesurages doivent être effectués dans les zones de préhension, là où l'opérateur tient normalement la
machine et applique la force d'avance. Le mesurage n'est effectué qu'en un seul point pour les machines
destinées à être actionnées à l'aide d'une seule main.
L'emplacement prescrit de l'accéléromètre doit être aussi proche que possible de la main, entre le pouce et
l'index. Cela doit s'appliquer pour les deux positions de main, avec la machine tenue comme lors du
fonctionnement normal. Lorsque cela est possible, les mesurages doivent être effectués en utilisant les
emplacements prescrits.
4 © ISO 2011 – Tous droits réservés
---------------------- Page: 10 ----------------------
ISO 28927-11:2011(F)
Un emplacement secondaire est défini comme étant sur le côté, et aussi proche que possible de l'extrémité
intérieure de la poignée où est placé l'emplacement prescrit. Si l'emplacement prescrit de l'accéléromètre ne
peut pas être utilisé, l'emplacement secondaire doit être choisi.
Les emplacements prescrit ou secondaire doivent aussi être utilisés avec les poignées antivibrations.
Les Figures 5 à 8 illustrent les emplacements prescrits et secondaires et les directions du mesurage pour les
positions de main normalement utilisées pour les différents types de machines appartenant à cette famille.
Légende
1 emplacement prescrit
2 emplacement secondaire
Figure 5 — Marteau droit
Légende
1 emplacement prescrit
2 emplacement secondaire
Figure 6 — Marteau avec poignée courbe ouverte ou fermée
© ISO 2011 – Tous droits réservés 5
---------------------- Page: 11 ----------------------
ISO 28927-11:2011(F)
Légende
1 emplacement prescrit
2 emplacement secondaire
Figure 7 — Marteau avec poignée revolver
Légende
1 emplacement prescrit
2 emplacement secondaire
Figure 8 — Burin manchonné
6.3 Amplitude des vibrations
Les définitions de l'amplitude des vibrations mentionnées dans l'ISO 20643:2005, 6.3, s'appliquent.
6.4 Combinaison des directions des vibrations
La valeur des vibrations totale définie dans l'ISO 20643:2005, 6.4, doit être consignée pour les deux positions
de main, le cas échéant. Il est acceptable de consigner et d'effectuer les essais avec la position de main qui
produit un relevé maximal. La valeur des vibrations totale à cette position de main doit être d'au moins 30 %
6 © ISO 2011 – Tous droits réservés
---------------------- Page: 12 ----------------------
ISO 28927-11:2011(F)
supérieure à celle obtenue avec l'autre position de main. Ce résultat peut être obtenu au cours d'un essai
préliminaire effectué par un opérateur au cours de cinq séries d'essais.
Pour obtenir la valeur des vibrations totale, a , pour chaque série d'essais, les résultats dans chaque
hv
direction doivent être combinés à l'aide de l'Équation (1):
22 2
aa=+a+a (1)
hv hwx hwy hwz
La valeur a pour chaque opérateur doit être calculée comme la moyenne arithmétique des valeurs de a
hv hv
pour les cinq essais.
Pour chaque position des mains, il convient de combiner les résultats des trois opérateurs en une valeur, a ,
h
en utilisant la moyenne arithmétique des trois valeurs de a .
hv
7 Exigences pour l'appareillage
7.1 Généralités
L'appareillage doit être conforme à l'ISO 20643:2005, 7.1.
7.2 Montage des accéléromètres
7.2.1 Spécifications de l'accéléromètre
Les spécifications relatives aux accéléromètres données dans l'ISO 20643:2005, 7.2.1, s'appliquent.
La masse totale des accéléromètres et du système de montage doit être suffisamment faible comparée à
celle de la machine, de la poignée, etc. pour ne pas influencer le résultat des mesurages.
Cela est particulièrement important pour les poignées en matière plastique légères (voir l'ISO 5349-2).
7.2.2 Fixation des accéléromètres
L'accéléromètre ou le bloc de montage utilisé doit être rigidement fixé à la surface de la poignée.
Si trois accéléromètres à un seul axe sont utilisés, alors ils doivent être fixés sur trois côtés du bloc de
montage approprié.
Pour les deux axes alignés parallèlement à la surface vibrante, les axes de mesure des deux accéléromètres
(ou des deux éléments accéléromètres pour un accéléromètre triaxial) doivent se trouver au maximum à
10 mm de la surface.
Il est normalement nécessaire d'utiliser des filtres mécaniques pour les mesurages effectués conformément à
la présente partie de l'ISO 28927 et ce, afin d'éviter les composantes en courant continu. Au moment de la
rédaction de la présente partie de l'ISO 28927, il est toujours recommandé d'utiliser trois accéléromètres, un
pour chaque direction, montés sur un bloc, chacun possédant son propre filtre mécanique. Certains
accéléromètres triaxiaux peuvent cependant convenir. Il est également recommandé de surveiller les
composantes basses fréquences du signal de mesure, au-dessous de la fréquence de percussion. Ces
composantes sont souvent des signes précoces de composantes en courant continu ou d'une surcharge de
l'appareil dans la région des hautes fréquences.
7.3 Filtre de pondération en fréquence
Le filtre de pondération en fréquence doit être conforme à l'ISO 5349-1.
© ISO 2011 – Tous droits réservés 7
---------------------- Page: 13 ----------------------
ISO 28927-11:2011(F)
7.4 Durée d'intégration
Les spécifications relatives à la durée d'intégration données dans l'ISO 20643:2005, 7.4, s'appliquent. La
durée d'intégration pour chaque essai doit être d'au moins 8 s pour être cohérente avec la durée de
fonctionnement de l'outil définie dans l'Article 8.
7.5 Équipement auxiliaire
La pression d'air des machines pneumatiques doit être mesurée à l'aide d'un manomètre d'une exactitude
13)
supérieure ou égale à 0,1 bar .
Le débit des machines hydrauliques doit être mesuré à l'aide d'un débitmètre d'une exactitude supérieure ou
égale à 0,25 l/min.
La tension des machines électriques doit être mesurée à l'aide d'un voltmètre d'une exactitude supérieure ou
égale à 3 % de la valeur réelle.
7.6 Étalonnage
Les spécifications relatives à l'étalonnage
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
