Hand-held portable power tools — Test methods for evaluation of vibration emission — Part 1: Angle and vertical grinders

This document specifies a laboratory method for measuring hand-transmitted vibration emission at the handles of hand-held power-driven angle and vertical grinders. It is a type-test procedure for establishing the magnitude of vibration in the gripping areas of a machine fitted with a specified test wheel and run under no‑load conditions. The method has been established for surface grinding tasks only. Cutting and sanding generally create lower vibrations. It is intended that the results be used to compare different models of the same type of machine. This document is applicable to hand-held machines (see Clause 5), driven pneumatically or by other means, intended for grinding, cutting-off and rough sanding, with bonded, coated and super-abrasive products and with wire brushes for use on all kinds of materials. It is not applicable to die grinders or straight grinders. NOTE To avoid confusion with the terms "power tool" and "inserted tool", machine is used for the former throughout this document.

Machines à moteur portatives — Méthodes d'essai pour l'évaluation de l'émission de vibrations — Partie 1: Meuleuses verticales et meuleuses d'angles

Le présent document spécifié une méthode de mesure en laboratoire des émissions de vibrations transmises aux mains s'exerçant au niveau des poignées des meuleuses verticales et des meuleuses d'angle. Il s'agit d'une méthode d'essai de type définissant l'amplitude des vibrations aux zones de préhension de la machine fonctionnant à vide avec une meule artificielle spécifiée. La méthode n'a été mise au point que pour les travaux de meulage de surface. La coupe et le ponçage créent généralement moins de vibrations. Il est prévu d'utiliser les résultats pour comparer différents modèles d'un même type de machine. Le présent document est applicable aux machines portatives à moteur (voir l'Article 5) à entraînement pneumatique ou d'autres moyens destinés à meuler, tronçonner et poncer grossièrement à l'aide de produits agglomérés, appliqués, superabrasifs et avec des brosses métalliques destinées à être utilisées sur tout type de matériau. Il ne s'applique pas aux meuleuses sous pression ou aux meuleuses droites. NOTE Pour éviter toute confusion avec les termes "outil électrique" et "outil inséré", la machine est utilisée pour les premiers tout au long de ce document.

General Information

Status
Published
Publication Date
26-Nov-2019
Current Stage
9020 - International Standard under periodical review
Start Date
15-Oct-2024
Completion Date
15-Oct-2024
Ref Project

Relations

Buy Standard

Standard
ISO 28927-1:2019 - Hand-held portable power tools -- Test methods for evaluation of vibration emission
English language
28 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 28927-1:2019 - Hand-held portable power tools — Test methods for evaluation of vibration emission — Part 1: Angle and vertical grinders Released:11/27/2019
English language
28 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 28927-1:2019 - Machines a moteur portatives -- Méthodes d'essai pour l'évaluation de l'émission de vibrations
French language
29 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 28927-1:2019 - Machines à moteur portatives — Méthodes d'essai pour l'évaluation de l'émission de vibrations — Partie 1: Meuleuses verticales et meuleuses d'angles Released:11/27/2019
French language
29 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (Sample)

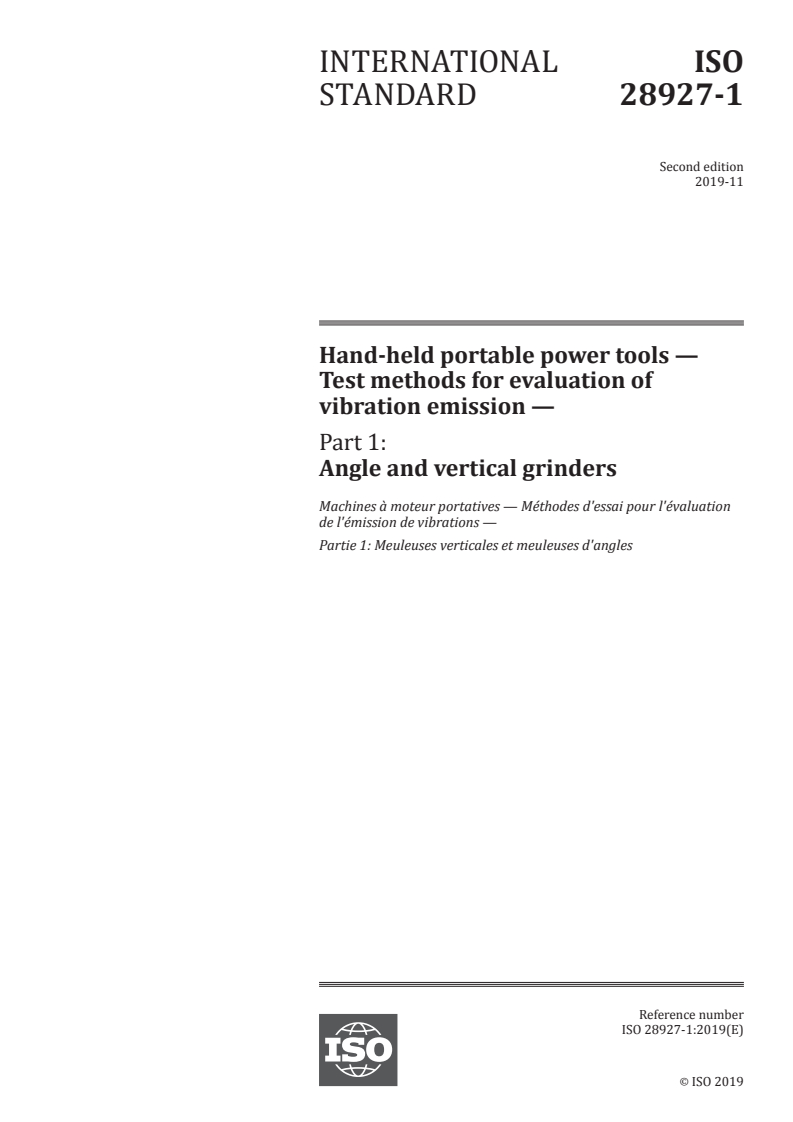

INTERNATIONAL ISO
STANDARD 28927-1
Second edition
2019-11
Hand-held portable power tools —
Test methods for evaluation of
vibration emission —
Part 1:
Angle and vertical grinders
Machines à moteur portatives — Méthodes d'essai pour l'évaluation
de l'émission de vibrations —
Partie 1: Meuleuses verticales et meuleuses d'angles
Reference number
©
ISO 2019
© ISO 2019
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved

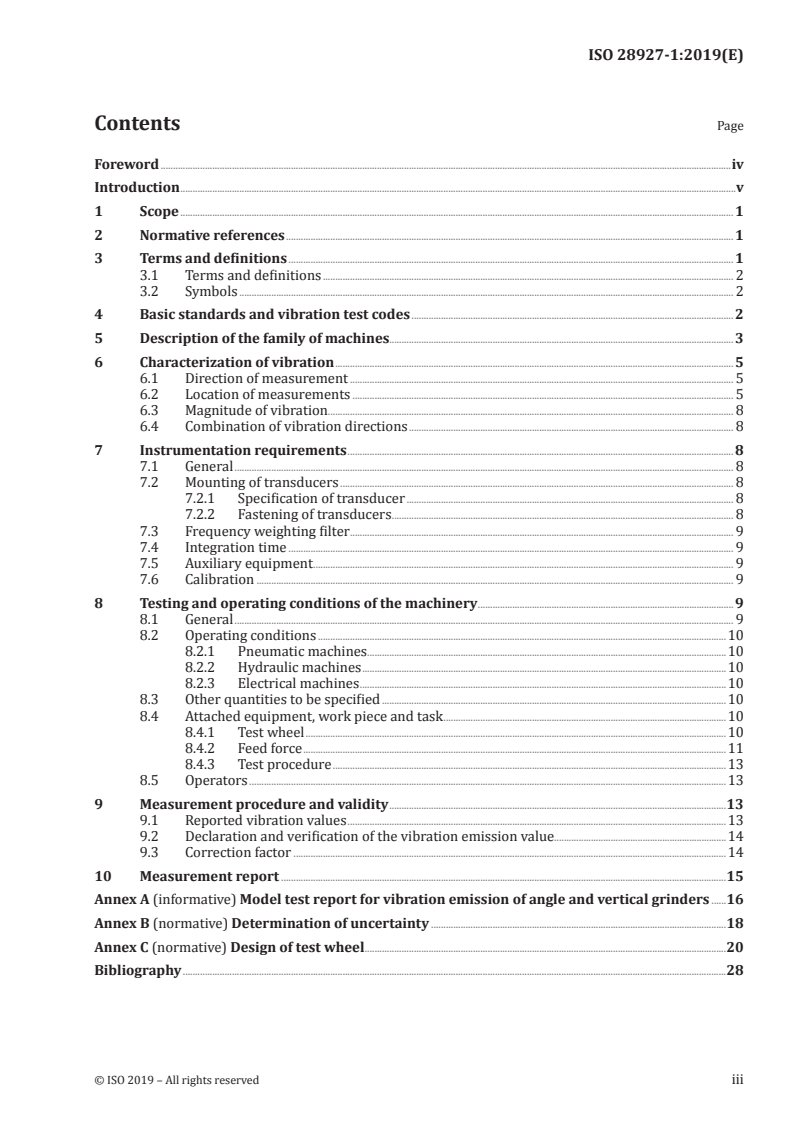

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
3.1 Terms and definitions . 2
3.2 Symbols . 2
4 Basic standards and vibration test codes . 2
5 Description of the family of machines. 3
6 Characterization of vibration . 5
6.1 Direction of measurement . 5
6.2 Location of measurements . 5
6.3 Magnitude of vibration. 8
6.4 Combination of vibration directions . 8
7 Instrumentation requirements . 8
7.1 General . 8
7.2 Mounting of transducers . 8
7.2.1 Specification of transducer . 8
7.2.2 Fastening of transducers . 8
7.3 Frequency weighting filter . 9
7.4 Integration time . 9
7.5 Auxiliary equipment . 9
7.6 Calibration . 9
8 Testing and operating conditions of the machinery . 9
8.1 General . 9
8.2 Operating conditions .10
8.2.1 Pneumatic machines . .10
8.2.2 Hydraulic machines .10
8.2.3 Electrical machines .10
8.3 Other quantities to be specified .10
8.4 Attached equipment, work piece and task .10
8.4.1 Test wheel .10
8.4.2 Feed force .11
8.4.3 Test procedure .13
8.5 Operators .13
9 Measurement procedure and validity .13
9.1 Reported vibration values .13
9.2 Declaration and verification of the vibration emission value.14
9.3 Correction factor .14
10 Measurement report .15
Annex A (informative) Model test report for vibration emission of angle and vertical grinders .16
Annex B (normative) Determination of uncertainty .18
Annex C (normative) Design of test wheel .20
Bibliography .28

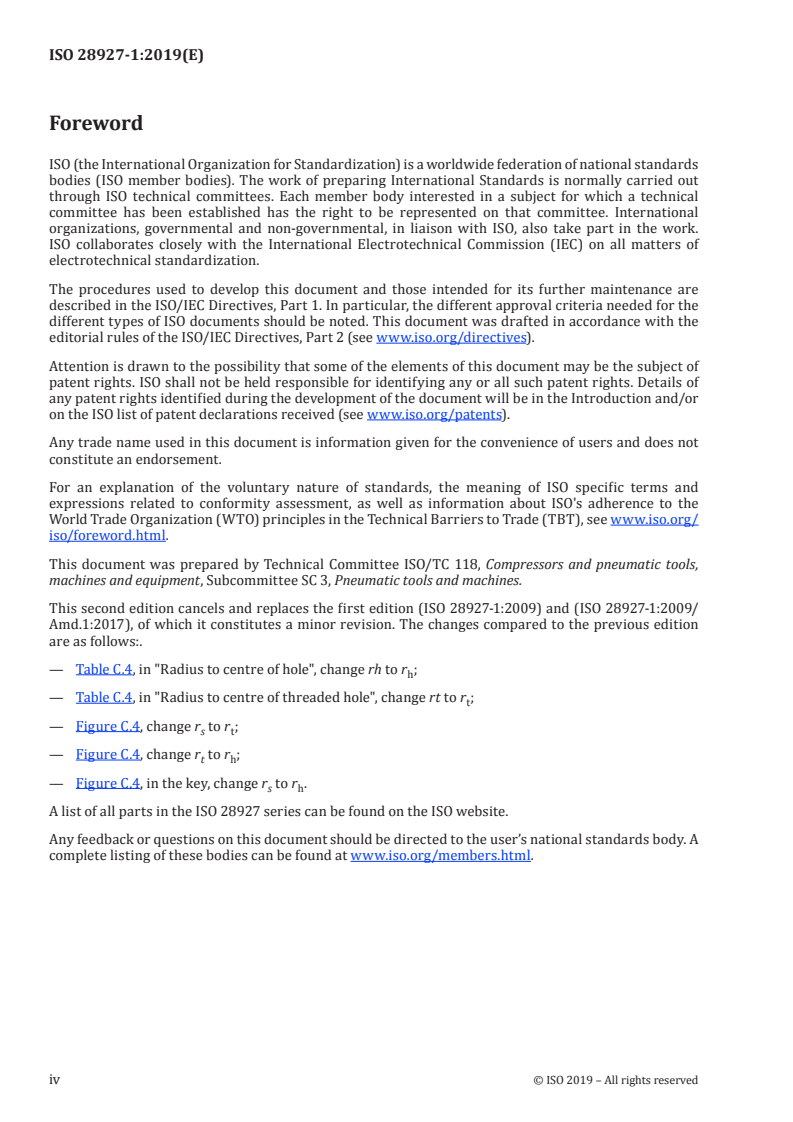

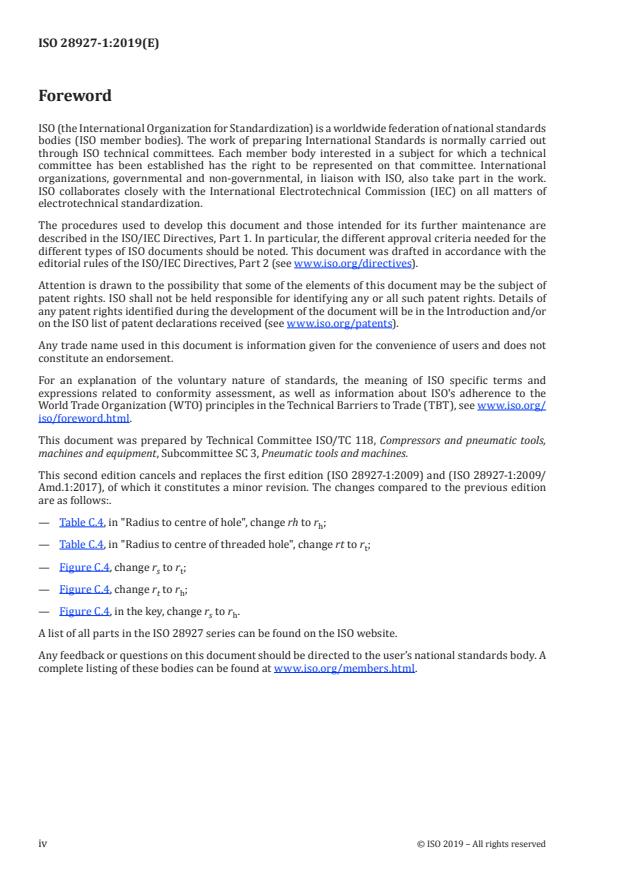

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/
iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 118, Compressors and pneumatic tools,
machines and equipment, Subcommittee SC 3, Pneumatic tools and machines.
This second edition cancels and replaces the first edition (ISO 28927-1:2009) and (ISO 28927-1:2009/
Amd.1:2017), of which it constitutes a minor revision. The changes compared to the previous edition
are as follows:.
— Table C.4, in "Radius to centre of hole", change rh to r ;
h
— Table C.4, in "Radius to centre of threaded hole", change rt to r ;
t
— Figure C.4, change r to r ;
s t
— Figure C.4, change r to r ;
t h
— Figure C.4, in the key, change r to r .
s h
A list of all parts in the ISO 28927 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2019 – All rights reserved

Introduction
This document is a type-C standard as stated in ISO 12100.
When requirements of this type-C standard are different from those which are stated in type-A or -B
standards, the requirements of this type-C standard take precedence over the requirements of the
other standards for machines that have been designed and built according to the requirements of this
type-C standard.
The vibration test codes for portable hand-held machines given in ISO 28927 are based on ISO 20643,
which gives general specifications for the measurement of the vibration emission of hand-held and
hand-guided machinery. ISO 28927 specifies the operation of the machines under type-test conditions
and other requirements for the performance of type tests. The structure/numbering of its clauses
follows that of ISO 20643.
The basic principle for transducer positioning first introduced in the EN 60745 series of European
standards is followed, representing a deviation from ISO 20643 for reasons of consistency. The
transducers are primarily positioned next to the hand in the area between the thumb and the index
finger, where they give the least disturbance to the operator gripping the machine.
It has been found that vibrations generated by grinders vary considerably in typical use. This is largely
due to the variances in the unbalance of the machine with the grinding wheel mounted. The unbalance
also changes when the wheel is worn through operation.
In order to provide a method that gives good measurement reproducibility, the procedure adopted in
this document uses a test wheel of known unbalance mounted on a machine and run under no-load
conditions. The unbalance for the different types of test wheel are chosen to give vibration values that
are as far as possible in accordance with ISO 20643. The procedures of ISO 5349 are required whenever
exposure at the workplace is to be assessed.
Underestimation of the vibration for machines equipped with technical means to automatically reduce
unbalances is taken into account by multiplying the vibration values of such machines with a correction
factor of 1,3.
For grinders that are intended to be used with cupped wire brushes, the vibration value is obtained by
using a correction factor of 1,6.
The values obtained are type
...
