ISO 3651-1:1976

-\
NORME INTERNATIONALE @ 3651/l
'*E&
INTERNATIONAL ORGA IZATION FOR STANDARDIZATION .\ll A 15 H4PO It1411 Ol'r4H1134111111 110 C ï411~API1134Llllli .ORGANISATION INTERNATIONALE DE NORMALIÇPT'0'J
Aciers inoxydables austenitiques - Détermination de la
résistance à la corrosion intergranulaire -
Partie I : Essai de corrosion en milieu acide nitrique par
mesurage de perte de masse (essai de Huey)
Austenitic stainless steels - Determination of resistance to intergranular corrosion -
Part I : Corrosion test in nitric acid medium by measurement of loss in mass (Huey test)
Première édition - 1976-08-15
O
-.
LL
-
Co CDU 669.15-194.56 : 620.193.41 Réf. no : IS0 3651/1-1976 (FI
PI
-
. c Descripteurs : produit sidérurgique, acier ausiénilique, acier inoxydablP, essai, essai de corrosion intergranulaire, determination, résistance d
LD
la corrosion.
Co
m
s
Prix base sur 2 Pages

---------------------- Page: 1 ----------------------

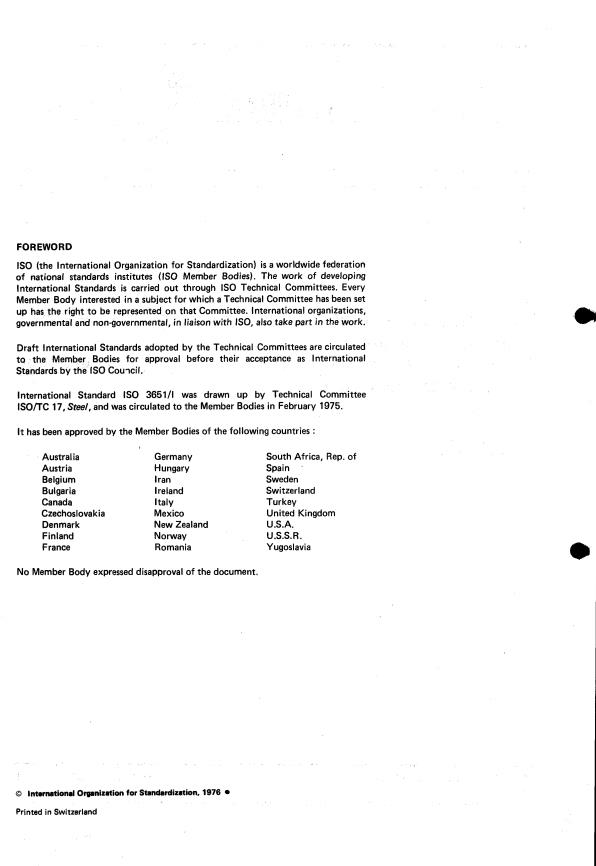

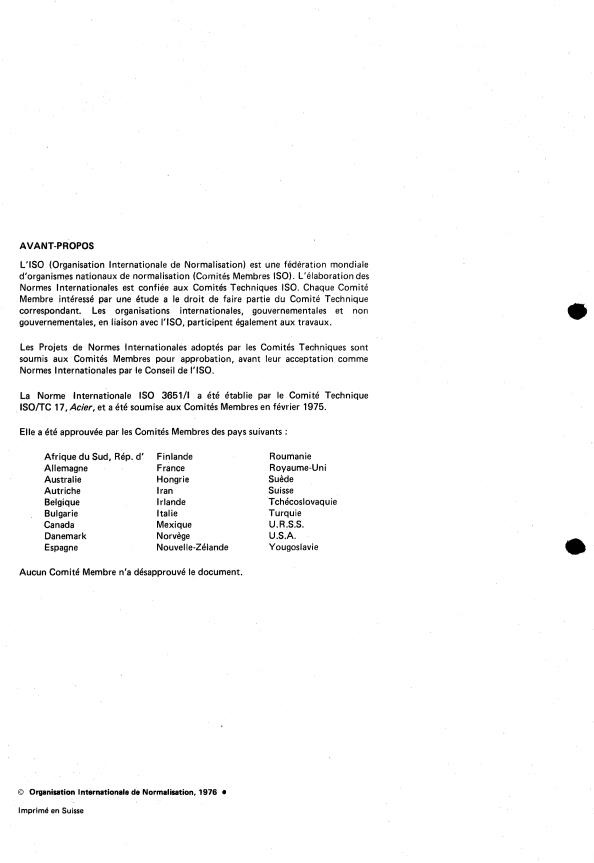

AVANT-PROPOS
L'ISO (Organisation lnternatiqnale de Normalisation) est une fédération mondiale
d'organismes nationaux de normalisation (Comités Membres ISO). L'élaboration des
Normes Internationales est confiée aux Comités Techniques KO. Chaque Comité
Membre intéressé par une étude a le droit de faire partie du Comité Technique
correspondant. Les organisations internationales, gouvernementales et nori
gouvernementales, en liaison avec I'ISO, participent également aux travaux.
Les Projets de Normes Internationales adoptés par les Comités Techniques sont
soumis aux Comités Membres pour approbation, avant leur acceptation comme
Normes Internationales par le Conseil de I'ISO.
La Norme Internationale IS0 3651/1 a été établie par le Comité Technique
ISO/TC 17, Acier, et a été soumise aux Comités Membres en février 1975.
Elle a été approuvée par les Comités Membres des pays suivants :
Afrique du Sud, Rép. d' Finlande Roumanie
Allemagne France Royaume-Uni
Australie Hongrie Suède
Autriche Iran Suisse
Tchécoslovaquie
Belgique Irlande
Turquie
Bulgarie Italie
Mexique U.R.S.S.
Canada
Danemark Norvège U.S.A.
Espagne Nouvelle-Zélande Yougoslavie
Aucun Comité Membre n'a désapprouvé le document.
O Organisation Internationale de Normalisation, 1976
Imprimé en Suisse

---------------------- Page: 2 ----------------------
NORME INTERNATIONALE IS0 3651/1-1976 (F)
Aciers inoxydables austénitiques - Determination de la
résistance à la corrosion intergranulaire -
Partie I : Essai de corrosion en milieu acide nitrique par
mesurage de perte de masse (essai de Huey)
3.2 L'interprétation des résultats (par exemple taux de
1 OBJET
corrosion maximal) doit faire l'objet d'un accord entre les
La présente Norme Internationale spécifie une méthode de
parties intéressées.
détermination de la résistance à la corrosion intergranulaire,
en milieu acide nitrique, des aciers inoxydables austéni-
4 BUT DE L'ESSAI
tiques, par mesurage de la perte de masse (essai de Huey).
Elle spécifie également les buts qu'il est possible d'assigner
Le présent essai de corrosion intergranulaire peut avoir l'un
à l'essai.
des buts exposés en 4.1 et en 4.2. Dans le cas où la com-
mande spécifie cet essai de corrosion, le but de l'essai doit
être déclaré lors de la commande.
2 DOMAINE D'APPLICATION
4.1 Vérification de la résistance intrinsèque du métal à la
La méthode n'est applicable qu'aux aciers inoxydables
corrosion intergranulaire
austénitiques, livrés sous forme de produits laminés ou
forges et de tubes, et destinés à l'utilisation en milieu
Cette vérification s'applique uniquement aux aciers austé-
oxydant (par exemple acide nitrique relativement
nitiques spécialement élaborés pour résister à la corrosion
concentré).
intergranulaire. Le métal est contrôlé après avoir subi un
traitement thermique de sensibilisation. (Voir chapitre 5.)
NOTES
1 II est important de noter que le résultat de l'essai de corrosion
4.2 Contrôle de l'efficacité du traitement d'hypertrempe
le milieu corrosif utilise dans I'es-
n'est strictement valable que pour
sai. II constitue une base d'estimation de la resistance à la corrosion
Ce contrôle ne s'effectue que sur des produits minces
intergranulaire, mais ne peut pas être utilisé pour contrôler la
pour lesquels la vitesse de refroidissement peut être
résistance à d'autres formes de corrosion (corrosion générale, par
rendue suffisamment rapide. II n'a d'intérêt que pour les
SOUS charge, etc.). II est nécessaire, pour l'utili-
piqûres, corrosion
aciers non définis en 4.1. Le métal est contrôlé à l'état de
sateur, de bien adapter l'essai de corrosion spécifié a l'utilisation
qui sera faite du métal. Cet essai ne;devra, en aucun cas, être consi- livraison à l'utilisateur, sans traitement thermique de
déré comme un critère absolu de la qualité du métal si d'autres
sensibilisation.
méthodes d'essai peuvent être utilisées. (Dans quelques cas, l'essai
de Huey est le seul possible.)
5 TRAITEMENT THERMIQUE DE SENSIBILISATION
2 Dans certains cas particuliers, le present essai est utilisé pour
vérifier que la structure métallographique du produit est bien
En vue de vérifier la résistance intrinsèque à la corrosion
adaptée à l'utilisation.
intergranulaire (voir 4.1), il est nécessaire d'effectuer un
traitement thermique de sensibilisation pour les aciers
stabilisés et les aciers à très basse teneur en carbone. Ce
3 GÉNÉRALITÉS
traitement de sensibilisation est communément obtenu par
3.1 Par ((essais de corrosion intergranulaire)), on désigne un maintien de l'éprouvette durant 30 min à une tempé-
rature de 700 $: 10 OC, suivi d'un refroidissement rapide
les essais de corrosion procédant par attaque préférentielle
aux joints de grains. (à i'eau). La durée de montée en température ne doit pas
dépasser 10 min.
Les aciers inoxydables austéniti
...
