INTERNATIONAL ISO
STANDARD 28927-9
First edition
2009-12-15
Hand-held portable power tools — Test
methods for evaluation of vibration
emission —
Part 9:
Scaling hammers and needle scalers
Machines à moteur portatives — Méthodes d'essai pour l'évaluation de
l'émission de vibrations —
Partie 9: Marteaux dérouilleurs et marteaux à aiguilles
Reference number
ISO 28927-9:2009(E)
©
ISO 2009
---------------------- Page: 1 ----------------------
ISO 28927-9:2009(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
COPYRIGHT PROTECTED DOCUMENT
© ISO 2009
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2009 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 28927-9:2009(E)
Contents Page
Foreword .iv
Introduction.vi
1 Scope.1
2 Normative references.1
3 Terms, definitions and symbols .2
3.1 Terms and definitions .2
3.2 Symbols.2§
4 Basic standards and vibration test codes .3
5 Description of the family of machines .3
6 Characterization of vibration.5
6.1 Direction of measurement .5
6.2 Location of measurements.5
6.3 Magnitude of vibration.7
6.4 Combination of vibration directions.7
7 Instrumentation requirements.8
7.1 General .8
7.2 Mounting of transducers .8
7.2.1 Specification of transducer .8
7.2.2 Fastening of transducers.8
7.3 Frequency weighting filter.8
7.4 Integration time.8
7.5 Auxiliary equipment .9
7.6 Calibration.9
8 Testing and operating conditions of the machinery.9
8.1 General .9
8.2 Operating conditions .9
8.2.1 Pneumatic machines.9
8.2.2 Hydraulic machines.10
8.2.3 Electrical machines .10
8.3 Other quantities to be specified.10
8.4 Attached equipment, work piece and task.10
8.4.1 Test set-up and procedure .10
8.4.2 Feed force.11
8.5 Operators.11
9 Measurement procedure and validity.11
9.1 Reported vibration values .11
9.2 Declaration and verification of the vibration emission value .12
10 Measurement report .12
Annex A (informative) Model test report for vibration emission at handles of scaling hammers and
needle scalers.13
Annex B (normative) Determination of uncertainty.15
Bibliography.17
© ISO 2009 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 28927-9:2009(E)

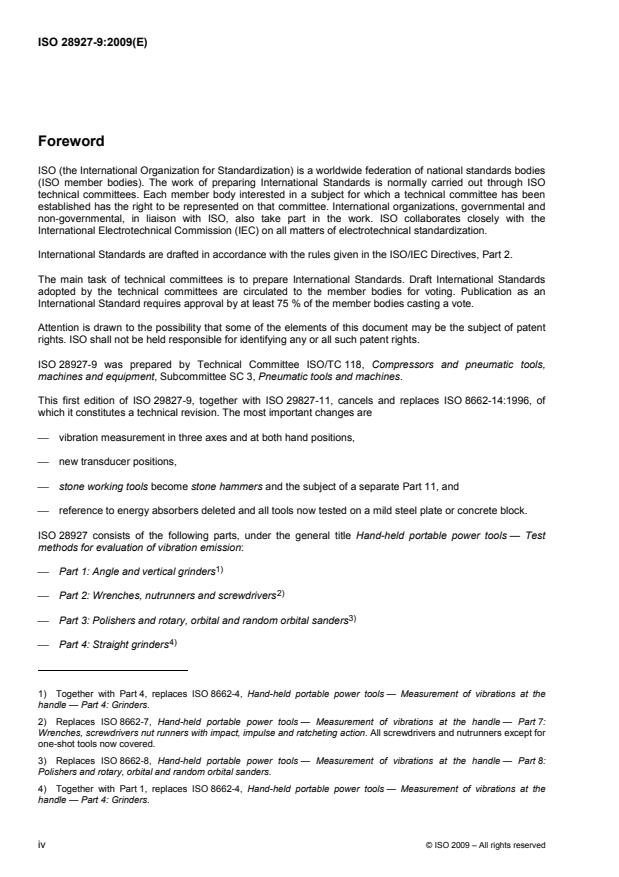

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 28927-9 was prepared by Technical Committee ISO/TC 118, Compressors and pneumatic tools,
machines and equipment, Subcommittee SC 3, Pneumatic tools and machines.
This first edition of ISO 29827-9, together with ISO 29827-11, cancels and replaces ISO 8662-14:1996, of
which it constitutes a technical revision. The most important changes are
⎯ vibration measurement in three axes and at both hand positions,
⎯ new transducer positions,
⎯ stone working tools become stone hammers and the subject of a separate Part 11, and
⎯ reference to energy absorbers deleted and all tools now tested on a mild steel plate or concrete block.
ISO 28927 consists of the following parts, under the general title Hand-held portable power tools — Test
methods for evaluation of vibration emission:
1)
⎯ Part 1: Angle and vertical grinders
2)
⎯ Part 2: Wrenches, nutrunners and screwdrivers
3)
⎯ Part 3: Polishers and rotary, orbital and random orbital sanders
4)
⎯ Part 4: Straight grinders
1) Together with Part 4, replaces ISO 8662-4, Hand-held portable power tools — Measurement of vibrations at the
handle — Part 4: Grinders.
2) Replaces ISO 8662-7, Hand-held portable power tools — Measurement of vibrations at the handle — Part 7:
Wrenches, screwdrivers nut runners with impact, impulse and ratcheting action. All screwdrivers and nutrunners except for
one-shot tools now covered.
3) Replaces ISO 8662-8, Hand-held portable power tools — Measurement of vibrations at the handle — Part 8:
Polishers and rotary, orbital and random orbital sanders.
4) Together with Part 1, replaces ISO 8662-4, Hand-held portable power tools — Measurement of vibrations at the
handle — Part 4: Grinders.
iv © ISO 2009 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 28927-9:2009(E)
5)
⎯ Part 5: Drills and impact drills
6)
⎯ Part 6: Rammers
7)
⎯ Part 7: Nibblers and shears
⎯ Part 8: Saws, polishing and filing machines with reciprocating action and small saws with oscillating or
8)
rotating action
⎯ Part 9: Scaling hammers and needle scalers
9)
⎯ Part 10: Percussive drills, hammers and breakers
10)
⎯ Part 11: Stone hammers
5) Replaces ISO 8662-6, Hand-held portable power tools — Measurement of vibrations at the handle — Part 6: Impact
drills. Non-impacting drills now covered.
6) Replaces ISO 8662-9, Hand-held portable power tools — Measurement of vibrations at the handle — Part 9:
Rammers.
7) Replaces ISO 8662-10, Hand-held portable power tools — Measurement of vibrations at the handle — Part 10:
Nibblers and shears.
8)
Replaces ISO 8662-12, Hand-held portable power tools — Measurement of vibrations at the handle — Part 12: Saws
and files with reciprocating action and saws with oscillating or rotating action.
9) Replaces ISO 8662-2, Hand-held portable power tools — Measurement of vibrations at the handle — Part 2: Chipping
hammers and riveting hammers, ISO 8662-3, Hand-held portable power tools — Measurement of vibrations at the
handle — Part 3: Rock drills and rotary hammers, and ISO 8662-5, Hand-held portable power tools — Measurement of
vibrations at the handle — Part 5: Pavement breakers and hammers for construction work. Chipping and riveting hammers,
rock drills and rotary hammers all covered.
10) Together with Part 9, replaces ISO 8662-14, Hand-held portable power tools — Measurement of vibrations at the
handle — Part 14: Stone-working tools and needle scalers.
© ISO 2009 – All rights reserved v
---------------------- Page: 5 ----------------------
ISO 28927-9:2009(E)
Introduction
This document is a type-C standard as stated in ISO 12100.
When requirements of this type-C standard are different from those which are stated in type-A or -B standards,
the requirements of this type-C standard take precedence over the requirements of the other standards for
machines that have been designed and built according to the requirements of this type-C standard.
The vibration test codes for portable hand-held machines given in ISO 28927 are based on ISO 20643, which
gives general specifications for the measurement of the vibration emission of hand-held and hand-guided
machinery. ISO 28927 specifies the operation of the machines under type-test conditions and other
requirements for the performance of type tests. The structure/numbering of its clauses follows that of
ISO 20643.
The basic principle for transducer positioning first introduced in the EN 60745 series of European standards is
followed, representing a deviation from ISO 20643 for reasons of consistency. The transducers are primarily
positioned next to the hand in the area between the thumb and the index finger, where they give the least
disturbance to the operator gripping the machine.
It has been found that vibrations generated by scaling hammers and needle scalers vary considerably in
typical use. The percussive action is the prime source of vibration, and the variation is largely due to variations
in the handling of the machine and the characteristics of the material being worked on. Differences in the
support of the material also cause differences in vibration.
This part of ISO 28927 uses a working process where the machine is used to work on a steel or concrete
surface. In order to achieve good reproducibility, it is important that the material have good support and that
the inserted tools used be in good condition. The procedures of ISO 5349 are required whenever exposure at
the workplace is to be assessed.
The values obtained are type-test values intended to be representative of the average of the upper quartile of
typical vibration magnitudes in real-world use of the machines. However, the actual magnitudes will vary
considerably from time to time and depend on many factors, including the operator, the task and the inserted
tool or consumable. The state of maintenance of the machine itself might also be of importance. Under real
working conditions, the influences of the operator and process can be particularly important at low magnitudes.
2
It is therefore not recommended that emission values below 2,5 m/s be used for estimating the vibration
2
magnitude under real working conditions. In such cases, 2,5 m/s is the recommended vibration magnitude for
estimating the machine vibration.
If accurate values for a specific work place are required, then measurements (according to ISO 5349) in that
work situation could be necessary. Vibration values measured in real working conditions can be either higher
or lower than the values obtained using this part of ISO 28927.
The vibration test codes given in ISO 28927 supersede those given in ISO 8662, whose parts have been
replaced by the corresponding parts of ISO 28927 (see Foreword).
NOTE ISO 8662-11, Hand-held portable power tools — Measurement of vibrations at the handle — Part 11: Fastener
driving tools, and ISO 8662-13, Hand-held portable power tools — Measurement of vibrations at the handle — Part 13:
Die grinders, could be replaced by future parts of ISO 28927.
vi © ISO 2009 – All rights reserved
---------------------- Page: 6 ----------------------
INTERNATIONAL STANDARD ISO 28927-9:2009(E)
Hand-held portable power tools — Test methods for evaluation
of vibration emission —
Part 9:
Scaling hammers and needle scalers
1 Scope
This part of ISO 28927 specifies a laboratory method for measuring hand-transmitted vibration emission at the
handles of hand-held, power-driven scaling hammers and needle scalers. It is a type-test procedure for
establishing the magnitude of vibration in the gripping areas of a machine run under specified test conditions.
It is intended that the results be used to compare different models of the same type of machine.
This part of ISO 28927 is applicable to engraving pens, scabblers, scaling hammers and needle scalers (see
Clause 5), driven pneumatically or by other means, intended for paint, rust or scale removal with reciprocating
work tools or needles and for all kinds of materials.
NOTE To avoid confusion with the terms “power tool” and “inserted tool”, machine is used for the former throughout
this document.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 630:1995, Structural steels — Plates, wide flats, bars, sections and profiles
ISO 2787:1984, Rotary and percussive pneumatic tools — Performance tests
ISO 5349:2001 (all parts), Mechanical vibration — Measurement and evaluation of human exposure to hand-
transmitted vibration
ISO 5391:2003, Pneumatic tools and machines — Vocabulary
ISO 17066:2007, Hydraulic Tools — Vocabulary
ISO 20643:2005, Mechanical vibration — Hand-held or hand-guided machinery — Principles for evaluation of
vibration emission
EN 12096:1997, Mechanical vibration — Declaration and verification of vibration emission values
© ISO 2009 – All rights reserved 1
---------------------- Page: 7 ----------------------
ISO 28927-9:2009(E)
3 Terms, definitions and symbols
For the purposes of this document, the terms and definitions given in ISO 5391, ISO 17066 and ISO 20643,
and the following terms, definitions and symbols, apply.
3.1 Terms and definitions
3.1.1
needle scaler
machine fitted with reciprocating metal needles for rust and scale removal
NOTE Adapted from ISO 5391:2003, definition 2.2.3.
3.1.2
scaling hammer
machine for removing rust, scale, paint, etc., through the use of one or several reciprocating work tools
NOTE Adapted from ISO 5391:2003, definition 2.2.2.
3.1.3
scabbler
machine for removing a smooth layer of concrete, so that a new layer can be applied, or for use on metal, the
inserted tool being a piston with reciprocating action
3.1.4
engraving pen
percussive machine fitted with a high-speed reciprocating metal needle, used for marking
[ISO 5391:2003, definition 2.2.4]
3.2 Symbols
Symbol Description Unit
2
a root-mean-square (r.m.s.) single-axis acceleration value of the frequency- m/s
hw
weighted hand-transmitted vibration
2
a vibration total value of frequency-weighted r.m.s. acceleration; root sum of m/s
hv
squares of a values for the three measured axes of vibration
hw
2
a arithmetic mean value of a values of runs for single operator using one m/s
hv hv
hand position
2
a arithmetic mean value of a values for all operators for one hand position m/s
h hv
2
a arithmetic mean value of a values for one hand position on several m/s
h h
machines
2
a declared vibration emission value m/s
hd
2
s standard deviation for a test series (for a sample, s) m/s
n-1
2
σ standard deviation of reproducibility (for a population, σ) m/s
R
C coefficient of variation for a test series
v
2
K uncertainty m/s
2 © ISO 2009 – All rights reserved
---------------------- Page: 8 ----------------------
ISO 28927-9:2009(E)
4 Basic standards and vibration test codes
This part of ISO 28297 is based on the requirements of ISO 20643 and corresponds to its structure in respect
of clause subjects and numbering except for the annexes.
Annex A presents a model test report and Annex B the means for determining the uncertainty, K.
5 Description of the family of machines
This part of ISO 29827 applies to hand-held machines intended for the removal of paint, rust and scales, by
means of reciprocating work tools or needles, from all kinds of materials.
Figures 1 to 5 show examples of typical scaling hammers and needle scalers covered by this part of
ISO 29827.
Figure 1 — Engraving pen
Figure 2 — Straight needle scaler
© ISO 2009 – All rights reserved 3
---------------------- Page: 9 ------------
...
NORME ISO
INTERNATIONALE 28927-9
Première édition
2009-12-15
Machines à moteur portatives —
Méthodes d'essai pour l'évaluation de
l'émission de vibrations —
Partie 9:
Marteaux dérouilleurs et marteaux
à aiguilles
Hand-held portable power tools — Test methods for evaluation of
vibration emission —
Part 9: Scaling hammers and needle scalers
Numéro de référence
ISO 28927-9:2009(F)
©
ISO 2009
---------------------- Page: 1 ----------------------
ISO 28927-9:2009(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2009
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2009 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 28927-9:2009(F)
Sommaire Page
Avant-propos .iv
Introduction.vi
1 Domaine d'application .1
2 Références normatives.1
3 Termes, définitions et symboles.2
3.1 Termes et définitions .2
3.2 Symboles.2
4 Normes de référence et codes d'essai de vibrations .3
5 Description de la famille de machines .3
6 Caractérisation des vibrations.5
6.1 Direction du mesurage.5
6.2 Emplacement des mesurages.5
6.3 Amplitude des vibrations.7
6.4 Combinaison des directions de vibrations.7
7 Exigences pour l'appareillage.8
7.1 Généralités .8
7.2 Montage des transducteurs.8
7.2.1 Spécifications du transducteur.8
7.2.2 Fixation des transducteurs.8
7.3 Filtre de pondération fréquentielle .8
7.4 Durée d'intégration.8
7.5 Équipement auxiliaire .8
7.6 Étalonnage .9
8 Conditions d'essai et de fonctionnement de la machine .9
8.1 Généralités .9
8.2 Conditions de fonctionnement .9
8.2.1 Machines pneumatiques.9
8.2.2 Machines hydrauliques.9
8.2.3 Machines électriques .10
8.3 Autres valeurs à spécifier.10
8.4 Équipement accessoire, pièce et tâche .10
8.4.1 Mode opératoire et réglages d'essai .10
8.4.2 Force d'avance.11
8.5 Opérateur.11
9 Mode opératoire de mesure et validation .11
9.1 Valeurs de vibrations consignées .11
9.2 Déclaration et vérification des valeurs d'émission vibratoire .12
10 Rapport d'essai.12
Annexe A (informative) Modèle de rapport d'essai pour les émissions de vibrations des marteaux
dérouilleurs et des marteaux à aiguilles.13
Annexe B (normative) Détermination de l'incertitude.15
Bibliographie.17
© ISO 2009 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 28927-9:2009(F)

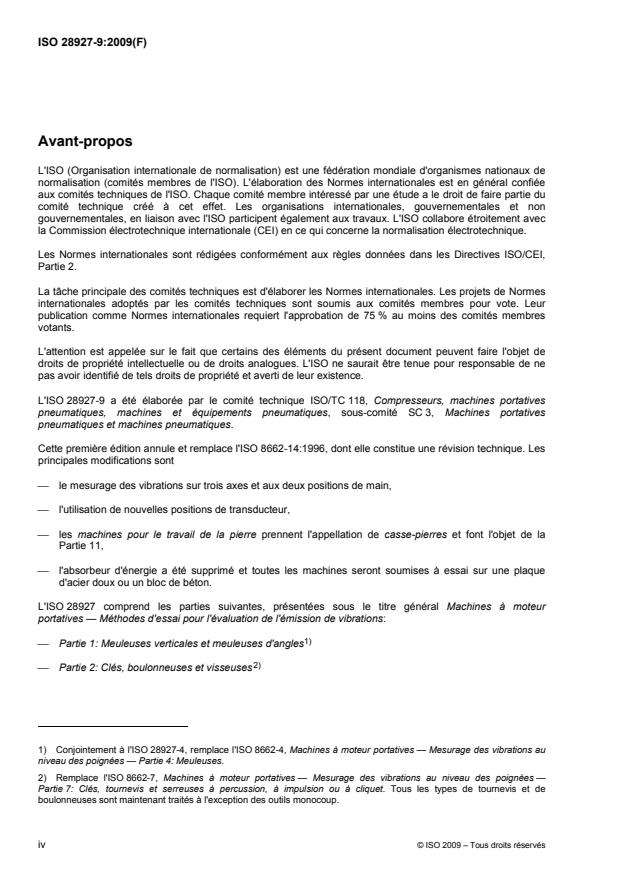

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 28927-9 a été élaborée par le comité technique ISO/TC 118, Compresseurs, machines portatives
pneumatiques, machines et équipements pneumatiques, sous-comité SC 3, Machines portatives
pneumatiques et machines pneumatiques.
Cette première édition annule et remplace l'ISO 8662-14:1996, dont elle constitue une révision technique. Les
principales modifications sont
⎯ le mesurage des vibrations sur trois axes et aux deux positions de main,
⎯ l'utilisation de nouvelles positions de transducteur,
⎯ les machines pour le travail de la pierre prennent l'appellation de casse-pierres et font l'objet de la
Partie 11,
⎯ l'absorbeur d'énergie a été supprimé et toutes les machines seront soumises à essai sur une plaque
d'acier doux ou un bloc de béton.
L'ISO 28927 comprend les parties suivantes, présentées sous le titre général Machines à moteur
portatives — Méthodes d'essai pour l'évaluation de l'émission de vibrations:
1)
⎯ Partie 1: Meuleuses verticales et meuleuses d'angles
2)
⎯ Partie 2: Clés, boulonneuses et visseuses
1) Conjointement à l'ISO 28927-4, remplace l'ISO 8662-4, Machines à moteur portatives — Mesurage des vibrations au
niveau des poignées — Partie 4: Meuleuses.
2) Remplace l'ISO 8662-7, Machines à moteur portatives — Mesurage des vibrations au niveau des poignées —
Partie 7: Clés, tournevis et serreuses à percussion, à impulsion ou à cliquet. Tous les types de tournevis et de
boulonneuses sont maintenant traités à l'exception des outils monocoup.
iv © ISO 2009 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 28927-9:2009(F)
3)
⎯ Partie 3: Polisseuses-lustreuses et ponceuses rotatives, orbitales et orbitales spéciales
4)
⎯ Partie 4: Meuleuses droites
5)
⎯ Partie 5: Perceuses et perceuses à percussion
6)
⎯ Partie 6: Marteaux fouloirs
7)
⎯ Partie 7: Grignoteuses et cisailles
8)
⎯ Partie 8: Scies, polisseuses et limes alternatives et petites scies oscillantes ou circulaires
⎯ Partie 9: Marteaux dérouilleurs et marteaux à aiguilles
9)
⎯ Partie 10: Marteaux à percussion, perforateurs et brise-béton
10)
⎯ Partie 11: Casse-pierres
3) Remplace l'ISO 8662-8, Machines à moteur portatives — Mesurage des vibrations au niveau des poignées —
Partie 8: Polisseuses-lustreuses et ponceuses rotatives, orbitales et orbitales spéciales.
4) Conjointement à l'ISO 28927-1, remplace l'ISO 8662-4, Machines à moteur portatives — Mesurage des vibrations au
niveau des poignées — Partie 4: Meuleuses.
5) Remplace l'ISO 8662-6, Machines à moteur portatives — Mesurage des vibrations au niveau des poignées —
Partie 6: Perceuses à percussion. Les perceuses sont maintenant traitées.
6) Remplace l'ISO 8662-9, Machines à moteur portatives — Mesurage des vibrations au niveau des poignées —
Partie 9: Marteaux fouloirs.
7) Remplace l'ISO 8662-10, Machines à moteur portatives — Mesurage des vibrations au niveau des poignées —
Partie 10: Grignoteuses et cisailles.
8) Remplace l'ISO 8662-12, Machines à moteur portatives — Mesurage des vibrations au niveau des poignées —
Partie 12: Scies et limes alternatives et scies oscillantes ou circulaires.
9) Remplace l'ISO 8662-2, Machines à moteur portatives — Mesurage des vibrations au niveau des poignées —
Partie 2: Marteaux burineurs et marteaux riveurs, l'ISO 8662-3, Machines à moteur portatives — Mesurage des vibrations
au niveau des poignées — Partie 3: Marteaux perforateurs et marteaux rotatifs et l'ISO 8662-5, Machines à moteur
portatives — Mesurage des vibrations au niveau des poignées — Partie 5: Brise-béton, marteaux de démolition et
marteaux piqueurs. Les marteaux burineurs, les marteaux riveurs et les marteaux perforateurs et marteaux rotatifs sont
tous traités.
10) Conjointement à l'ISO 28927-9, remplace l'ISO 8662-14, Machines à moteur portatives — Mesurage des vibrations au
niveau des poignées — Partie 14: Machines portatives pour le travail de la pierre et marteaux à aiguilles.
© ISO 2009 – Tous droits réservés v
---------------------- Page: 5 ----------------------
ISO 28927-9:2009(F)
Introduction
Ce document est une norme de type C, tel que déclaré dans l'ISO 12100.
Lorsque les exigences de cette norme de type C sont différentes de celles qui sont déclarées dans les
normes de type A ou B, les exigences de cette norme de type C prévalent sur les exigences des autres
normes relatives aux machines qui ont été conçues et construites selon les exigences de cette norme de
type C.
L'ISO 28927, qui spécifie un code d'essai pour le mesurage des émissions de vibrations des machines à
percussion portatives, est rédigée conformément à l'ISO 20643 qui fournit les principes généraux de
mesurage des émissions de vibrations des machines tenues et guidées à la main. L'ISO 28927 spécifie la
façon de manier la machine pendant l'essai de type et donne d'autres indications concernant cet essai. La
structure/la numérotation des ses articles suit celle de l'ISO 20643.
Le principe de base relatif à l'emplacement du transducteur, introduit tout d'abord dans la série de la
CEI 60745, est utilisé, mais il représente un écart par rapport à l'ISO 20643 pour des raisons de cohérence.
Ces transducteurs sont principalement positionnés près de la main dans la zone entre le pouce et l'index, là
où ils gênent le moins l'opérateur saisissant l'outil.
Il a été constaté que les vibrations engendrées par les marteaux dérouilleurs et les marteaux à aiguilles
présentent des variations importantes dans des conditions d'utilisation typiques. L'action de percussion est la
première source de vibrations et la variation est due, pour une large part, aux variations de manipulation de la
machine et des caractéristiques du matériau à transformer. Les différences observées au niveau du support
du matériau entraînent également des vibrations différentes.
Il est essentiel, afin de fournir une méthode qui permet une reproductibilité des mesurages appropriée, que la
présente partie de l'ISO 28927 suive un mode opératoire d'essai réel dans lequel la machine est utilisée pour
transformer une surface en acier ou en béton. Il est important, afin d'améliorer la reproductibilité de l'essai,
que le matériau ait un bon support et que les outils à insérer soient en bon état. Si l'on doit estimer l'exposition
au poste de travail, les modes opératoires de l'ISO 5349 s'appliquent.
Les valeurs d'essai de type sont destinées à être représentatives de la moyenne du quartile supérieur des
amplitudes des vibrations typiques de l'utilisation réelle des machines. Cependant, les amplitudes réelles
varieront considérablement au court du temps et dépendront de beaucoup de facteurs comprenant l'opérateur,
la tâche et l'outil ou le consommable inséré. L'état de l'entretien de la machine lui-même peut également avoir
de l'importance. Dans des conditions de travail réelles, l'influence de l'opérateur et du procédé peuvent être
particulièrement importantes pour les amplitudes faibles. C'est pourquoi il n'est pas recommandé d'utiliser des
2
valeurs d'émission en dessous de 2,5 m/s comme estimation de l'amplitude de vibrations des conditions de
2
travail réelles. Dans de tels cas, 2,5 m/s est l'amplitude de vibrations recommandée pour estimer les
vibrations de la machine.
Si, pour un travail spécifique, des valeurs exactes sont requises, il peut être nécessaire de réaliser des
mesurages (conformément à l'ISO 5349) dans cette situation de travail. Les valeurs de vibrations mesurées
dans les conditions de travail réelles peuvent être supérieures ou inférieures à celles obtenues en utilisant la
présente partie de l'ISO 28927.
Les codes d'essai pour le mesurage des émissions de vibrations donnés dans l'ISO 28927 remplacent ceux
donnés dans l'ISO 8662, dont les parties ont été remplacées par les parties correspondantes de l'ISO 28927
(voir Avant-propos).
NOTE L'ISO 8662-11, Machines à moteur portatives — Mesurage des vibrations au niveau des poignées —
Partie 11: Machines à enfoncer les fixations et l'ISO 8662-13, Machines à moteur portatives — Mesurage des vibrations
au niveau des poignées — Partie 13: Meuleuses d'outillage, pourraient être remplacées par de futures parties de
l'ISO 28927.
vi © ISO 2009 – Tous droits réservés
---------------------- Page: 6 ----------------------
NORME INTERNATIONALE ISO 28927-9:2009(F)
Machines à moteur portatives — Méthodes d'essai pour
l'évaluation de l'émission de vibrations —
Partie 9:
Marteaux dérouilleurs et marteaux à aiguilles
1 Domaine d'application
La présente partie de l'ISO 28927 spécifie une méthode de mesure en laboratoire des émissions de vibrations
transmises aux mains s'exerçant au niveau des poignées des marteaux dérouilleurs et des marteaux à
aiguilles tenus à la main. Il s'agit d'une méthode d'essai de type définissant l'amplitude des vibrations aux
zones de préhension des machines fonctionnant dans des conditions d'essai spécifiques. Il est prévu d'utiliser
les résultats pour comparer différents modèles du même type de machine.
La présente partie de l'ISO 28927 s'applique aux outils de gravure, aux machines à smillage, aux marteaux
dérouilleurs et aux marteaux à aiguilles (voir Article 5), pneumatiques ou entraînés par un autre dispositif,
destinés à éliminer la peinture, la rouille et la calamine au moyen d'outils de travail ou d'aiguilles alternatifs sur
tous les types de matériaux.
NOTE Pour éviter la confusion entre «outil à moteur portatif» et «outil intégré», le mot machine est utilisé tout au long
du présent document.
2 Références normatives
Les documents de référence suivants sont indispensables à l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 630:1995, Aciers de construction métallique — Tôles, larges-plats, barres, poutrelles et profilés
ISO 2787:1984, Machines pneumatiques rotatives, percutantes et roto-percutantes — Essais de
fonctionnement
ISO 5349:2001 (toutes les parties), Vibrations mécaniques — Mesurage et évaluation de l'exposition des
individus aux vibrations transmises par la main
ISO 5391:2003, Machines portatives pneumatiques et machines pneumatiques — Vocabulaire
ISO 17066:2007, Outils hydrauliques — Vocabulaire
ISO 20643:2005, Vibration mécanique — Machines tenues et guidées à la main — Principes pour l'évaluation
d'émission de vibration
EN 12096:1997, Vibrations mécaniques — Déclaration et vérification des valeurs d'émission vibratoire
© ISO 2009 – Tous droits réservés 1
---------------------- Page: 7 ----------------------
ISO 28927-9:2009(F)
3 Termes, définitions et symboles
Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 5391, l'ISO 17066 et
l'ISO 20643, ainsi que les termes, définitions et symboles suivants s'appliquent.
3.1 Termes et définitions
3.1.1
marteau à aiguilles
machine équipée d'aiguilles métalliques alternatives permettant d'éliminer la rouille et la calamine
NOTE Adapté de l'ISO 5391:2003, définition 2.2.3.
3.1.2
marteau dérouilleur
machine destinée à éliminer la rouille, la calamine, la peinture etc. au moyen d'un ou de plusieurs outils de
travail alternatifs
NOTE Adapté de l'ISO 5391:2003, définition 2.2.2.
3.1.3
machine à smillage
machine utilisée pour éliminer la couche de béton lisse afin de pouvoir appliquer une nouvelle couche
d'enrobage, ou pour le métal, l'outil est intégré et se présente sous la forme d'un piston alternatif
3.1.4
outil de gravure
machine à percussion équipée d'une aiguille métallique alternative à grande vitesse utilisée pour le marquage
[ISO 5391:2003, définition 2.2.4]
3.2 Symboles
Symbole Description Unité
2
a valeur moyenne quadratique de l'accélération unidirectionnelle des vibrations m/s
hw
pondérées en fréquence transmises à la main
2
a valeur totale des vibrations de la moyenne quadratique de l'accélération m/s
hv
pondérée en fréquence; résultante quadratique des valeurs a pour les
hw
trois axes de vibration mesurés
a moyenne arithmétique des valeurs a entre les essais pour un opérateur
hv hv
pour la position de main 1
2
a moyenne arithmétique des valeurs a pour tous les opérateurs pour la m/s
h hv
position de main 1
a moyenne arithmétique des valeurs a pour un la position de main 1 sur
h h
plusieurs machines
2
a valeur d'émission de vibrations déclarée m/s
hd
2
s écart-type pour une série d'essais (pour un échantillon, s) m/s
n−1
2
σ écart-type de reproductibilité (pour une population, σ) m/s
R
C coefficient de variation d'une série d'essais
v
2
K incertitude m/s
2 © ISO 2009 – Tous droits réservés
---------------------- Page: 8 ----------------------
ISO 28927-9:2009(F)
4 Normes de référence et codes d'essai de vibrations
La présente partie de l'ISO 28927 est fondée sur les exigences de l'ISO 20643 quant à sa structure, le sujet
des articles et sa numérotation, à l'exception des annexes.
L'Annexe A présente un modèle de rapport d'essai et l'Annexe B la méthode de détermination de l'incertitude, K.
5 Description de la famille de machines
La présente partie de l'ISO 28927 s'applique aux machines tenues à la main destinées à éliminer la peinture,
la rouille et la calamine au moyen d'outils de travail ou d'aiguilles alternatifs sur tous les types de matériaux.
Les Figures 1 à 5 constituent des exemples de marteaux dérouilleurs et de marteaux à aiguilles couverts par
la présente partie de l'ISO 28927.
Figure 1 — Outil de gravure
Figure 2 — Marteau à aiguilles
© ISO 2009 – Tous droits réservés 3
---------------------- Page: 9 ----------------------
ISO 28927-9:2009(F)
Figure 3 — Marteau dérouilleur droit
Figure 4 — Marteau dérouilleur à poignée révolver
Figure 5 — Marteau dérouilleur d'angles
4 © ISO 2009 – Tous droits réservés
---------------------- Page: 10 ----------------------
ISO 28927-9:2009(F)
6 Caractérisation des vibrations
6.1 Direction du mesurage
Les vibrations transmises à la main doivent être mesurées et consignées pour trois directions dans un
système de coordonnées orthogonal. À chaque position de main, les vibrations doivent être mesurées
simultanément dans les trois directions indiquées aux Figures 6 à 10.
6.2 Emplacement des mesurages
Les mesurages doivent être effectués dans les zones de préhension, là où l'opérateur tient normalement la
machine et applique la force d'avance. Le mesurage n'est effectué qu'en un seul point pour les machines
destinées à être actionnées à l'aide d'une seule main.
L'emplacement prescrit du transducteur doit être aussi proche que possible de la main entre le pouce et
l'index. Ceci doit s'appliquer pour les deux positions de main, avec la machine tenue comme lors du
fonctionnement normale. Lorsque cela est possible, les mesurages doivent être effectués en utilisant les
emplacements prescrits.
Un emplacement secondaire est défini comme étant sur le coté, et aussi proche que possible, de l'extrémité
intérieure de la poignée où est placé l'emplacement prescrit. Si l'emplacement prescrit du transducteur ne
peut pas être utilisé, l'emplacement secondaire doit être choisi.
Les emplacements prescrit ou secondaire doivent également être utilisés pour les poignées antivibrations.
Les Figures 6 à 10 illustrent les emplacements prescrits et secondaires et les directions du mesurage pour les
positions de main normalement utilisées pour les différents types de machines appartenant à cette famille.
Légende
1 emplacement prescrit
2 emplacement secondaire
Figure 6 — Emplacement des mesurages — Outil de gravure
© ISO 2009 – Tous droits réservés 5
---------------------- Page: 11 ----------------------
ISO 28927-9:2009(F)
Légende
1 emplacement prescrit
2 emplacement secondaire
Figure 7 — Emplacement des mesurages — Marteau à aiguilles
Légende
1 emplacement prescrit
2 emplacement secondaire
Figure 8 — Emplacement des mesurages — Marteau dérouilleur droit
6 © ISO 2009 – Tous droits réservés
---------------------- Page: 12 ----------------------
ISO 28927-9:2009(F)
Légende
1 emplacement prescrit
2 emplacement secondaire
Figure 9 — Emplacement des mesurages — Marteau dérouilleur à poignée révolver
Légende
1 emplacement prescrit
2 emplacement secondaire
Figure 10 — Emplacement des mesurages — Marteau dérouilleur d'angles (bouchardeuse)
6.3 Amplitude des vibrations
Les définitions de l'amplitude des vibrations mentionnées dans l'ISO 20643:2005, 6.3, s'appliquent.
6.4 Combinaison des directions de vibrations
La valeur des vibrations totale définie dans l'ISO 20643:2005, 6.4, doit être consignée pour les deux positions
de main, le cas échéant. Il est acceptable de consigner et d'effectuer les essais avec la position de main qui
produit un relevé maximal. La valeur des vibrations totale à cette position de main doit être au moins 30 %
supérieure à celle obtenue avec l'autre position de main. Ce résultat peut être obtenu au cours d'un essai
préliminaire effectué par un opérateur et de cinq séries d'essais.
© ISO 2009 – Tous droits réservés 7
---------------------- Page: 13 ----------------------
ISO 28927-9:2009(F)
Pour obtenir la valeur des vibrations totale, a , pour chaque série d'essais, les résultats dans chaque
hvmeas
direction doivent être combinés à l'aide de l'Équation (1):
22 2
a =+aaa+ (1)
hvmeas hwx hwy hwz
7 Exigences pour l'appareillage
7.1 Généralités
L'appareillage doit être conforme à l'ISO 20643:2005, 7.1.
7.2 Montage des transducteurs
7.2.1 Spécifications du transducteur
Les spécifications relatives aux transducteurs données dans l'ISO 20643:2005, 7.2.1, s'appliquent.
La masse totale des transducteurs et du système de montage doit être suffisamment faible comparée à celle
de la machine, de la poignée etc., pour ne pas influencer le résultat de mesure.
Cela est particulièrement important pour les poignées en matière plastique légères (voir l'ISO 5349-2).
7.2.2 Fixation des transducteurs
Le transducteur ou le bloc de montage utilisé doivent être rigidement fixés à la surface de la poignée.
Si trois transducteurs à un seul axe sont utilisés, alors ils doivent être fixés sur trois cotés du bloc de montage
approprié.
Pour les deux axes alignés parallèlement à la surface vibrante, les axes de mesure des deux transducteurs
(ou des deux éléments de transducteur dans un transducteur triaxial) doivent être au minimum à 10 mm de la
surface.
7.3 Filtre de pondération fréquentielle
Le filtre de pondération fréquentielle doit être conforme à l'ISO 5349-1.
7.4 Durée d'intégration
Les spécifications relatives à la durée d'intégration données dans l'ISO 20643:2005, 7.4, s'appliquent. La
durée d'intégration de chaque série d'essais doit être d'au moins 16 s, afin d'être cohérente avec la durée de
fonctionnement de la machine définie en 8.4.
7.5 Équipement auxiliaire
La pression d'air des machines pneumatiques doit être mesurée à l'aide d'un manomètre d'une exactitude
11)
supérieure ou égale à 0,1 bar .
Le débit des machines hydrauliques doit être mesuré à l'aide d'un débitmètre d'une exactitude supérieure ou
égale à 0,25 l/min.
2 5 2
11) 1 bar = 0,1 MPa = 0,1 N/mm = 10 N/mm .
8 © ISO 2009 – Tous droits réservés
---------------------- Page: 14 ----------------------
ISO 28927-9:2009(F)
La tension des machines électriques doit être mesurée à l'aide d'un voltmètre d'une exactitude supérieure ou
égale à 3 % de la valeur réelle.
La force d'avance doit être mesurée avec une exactitude supérieure ou égale à 1 N de la valeur réelle, par
exemple en plaçant l'opérateur sur une balance.
7.6 Étalonnage
Les spécifications relatives à l'étalonnage données dans l'ISO 20643:2005,
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
